Merci pour le lien vers l'image ! L'image confirme ce que je pensais, à savoir qu'il y a un grand engrenage à l'extrémité de la machine qui entraîne l'arbre qui passe sous les deux grandes plateaux. Et effectivement, j'ai l'intention de motoriser le modèle. J'ai trouvé plusieurs moteurs bon marché ...

Merci pour vos remarques !
Malheureusement, je n’ai pas de bonnes photos du tour, seulement des images d’ensemble de l’atelier où il apparaît en arrière-plan. Et aucune photo ne montre la machine en entier. Les plans que j’ai trouvés dans les archives de la ligne de Thamshavn se sont avérés être ...


Merci pour tous les commentaires encourageants ! Le travail avance lentement, mais il manque encore quelques détails. Et je me demande un peu comment la machine fonctionne réellement. J'ai compris que les engrenages sur les grandes plaques de serrage sont reliés à un arbre dans ...


Le modèle numérique du tour commence à être terminé. Beaucoup de temps a été consacré à comprendre comment l'original est réellement construit. J'ai trouvé un plan que j'ai longtemps cru correct, mais il s'est avéré qu'il y a de grandes divergences entre ce plan et les ...

Bien que cela fasse six mois depuis la dernière mise à jour, cela ne signifie pas que j'ai abandonné le projet !
J'ai passé beaucoup de temps à apprendre Autodesk Fusion pour modéliser des détails destinés à être imprimés en 3D.
Jusqu'à présent, j'ai modélisé une perceuse et la plupart des pièces du ...

Magnifique!

Merci beaucoup pour vos gentils commentaires. Venant d'un maître comme vous, cela signifie vraiment beaucoup pour moi. Les rivets sont des rivets en laiton individuels insérés dans des trous gravés et percés. Pour les portes, ils ont été positionnés simplement à la main, mais pour les poutres de la ...

L'une des machines que je veux inclure dans mon diorama est le grand tour à métaux que vous pouvez voir en arrière-plan de certaines des photos. J'ai trouvé des dessins dans les archives du musée, donc j'ai un bon point de départ pour le modèle. Mais ce serait bien d'avoir quelques photos de près d ...

Les choses ne bougent pas habituellement à une vitesse fulgurante, mais des progrès ont été réalisés sur une paire de bogies cosmétiques. Les engrenages sont également là juste pour l'aspect. Fabriquer les essieux est tellement plus facile lorsque vous savez qu'ils ne seront utilisés que sur un ...

Pas beaucoup de progrès dans le travail, mais j'ai pris quelques photos qui montrent l'état d'avancement du projet :
Comme l'hiver est la saison de construction de modèles pour moi, j'espère pouvoir montrer un peu de progression bientôt !

Magnifique, grandiose, bravo ça promet
Si je vois bien les machines, elles sont de CHB
Malheureusement Sierra West ne le fabrique plus.


Vous avez raison, ce sont bien des kits CBH. Les moulages sont absolument superbes, c'est incroyable que Charles Brommer ait pu réaliser des maîtres aussi ...

Détails, détails, détails…

Comme on peut clairement le voir sur les photos du prototype, cette maquette nécessite énormément de détails.
Les éléments principaux sont les machines, et jusqu'à présent, j'ai trouvé des kits pour un tour, une fraiseuse et une perceuse à colonne.

Le grand tour devra ...

Travail du Métal

Il y a pas mal de constructions métalliques à l'intérieur de l'atelier, alors j'ai réalisé une feuille de gravure photo en nickel-argent pour la plupart des pièces. L'élément le plus compliqué est la grue voyageuse. En plus des pièces gravées, le modèle en est fait de profils en ...

Travail fantastique comme toujours, Bernard !

-Hauk

Un post bonus pour aujourd'hui

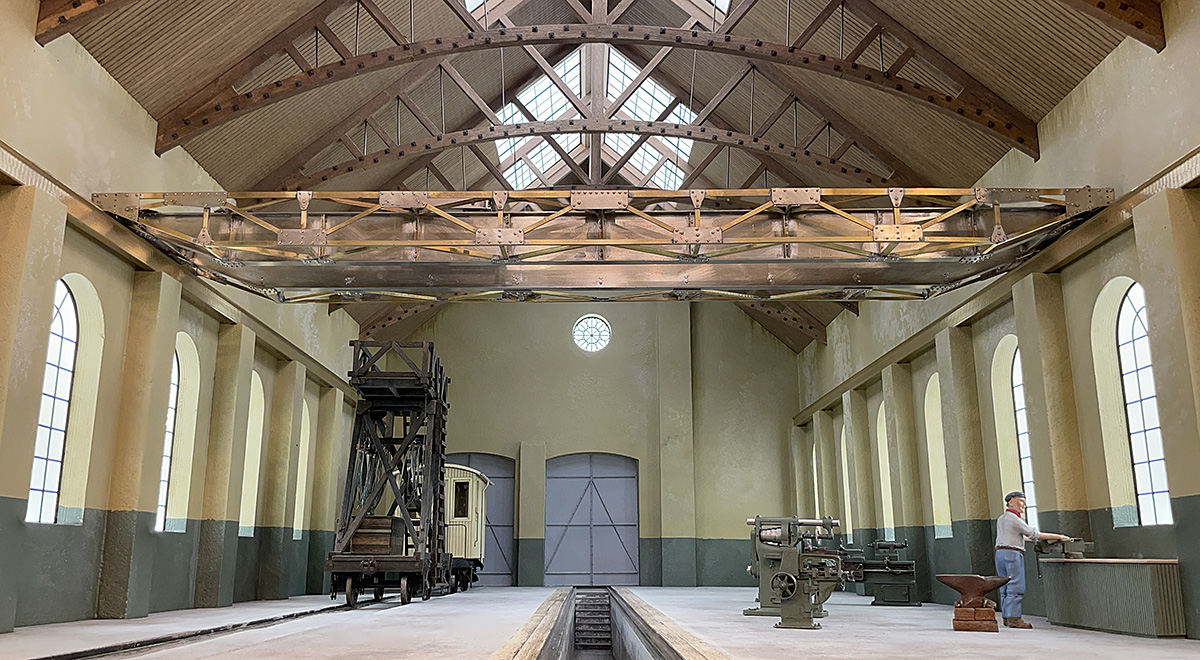

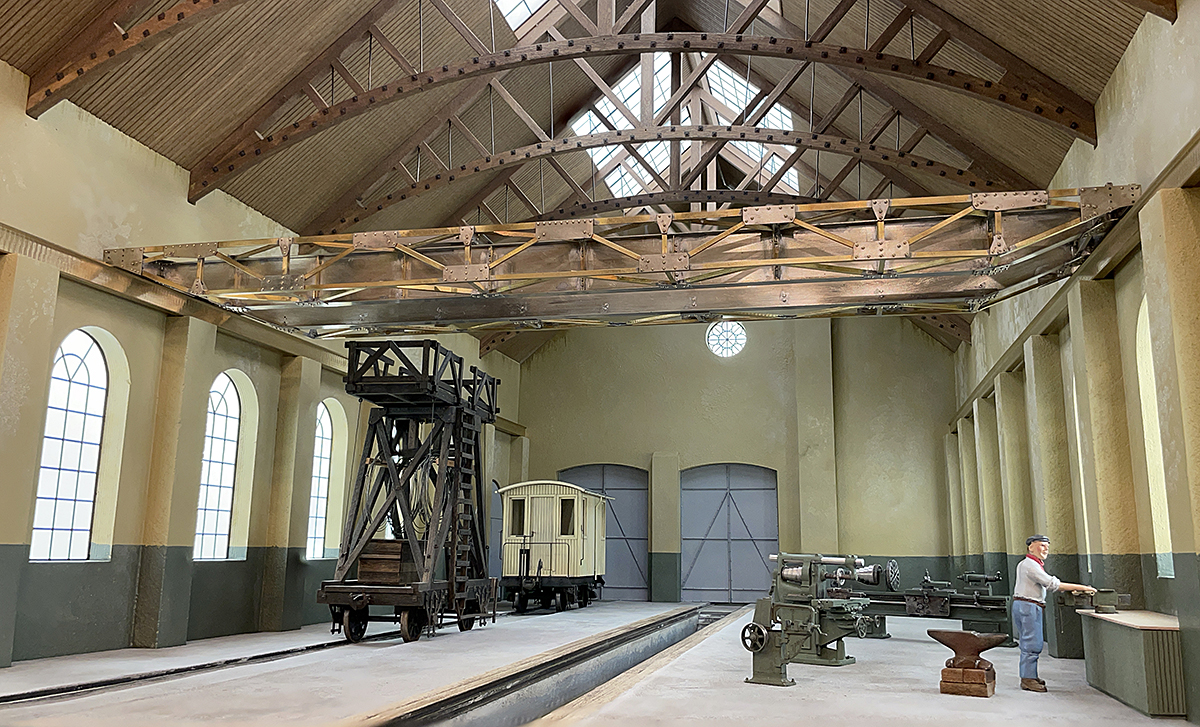

Le diorama dans son état actuel :

Cordialement, Hauk

Le Concept

Comme je l'ai mentionné dans le post initial, le diorama est construit autour d'une boîte d'ombrage.

Le Diorama est enfermé dans une boîte de 60X60X55 cm construite en contreplaqué.

La source de lumière est un panneau LED de 595X595 mm du type utilisé dans les plafonds techniques. J ...

Merci beaucoup pour les gentils mots, Dominique !

C'est une coïncidence totale que le sol soit construit d'une manière qui ressemble à une voie de tram. J'ai passé pas mal de temps à le comprendre...
Le gabarit est fait en Corian, un matériau composite de Dupont utilisé entre autres pour les plans ...

Sol et Rails

L'une des choses un peu spéciales concernant le sol de l'atelier est que le niveau du sol est environ 5 cm plus élevé que le sommet des rails. Cela permet de poser des planches de bois sur la fosse d'entretien qui est au même niveau que le sol. Il n'était donc pas possible d'utiliser ...

Merci pour les retours ! J'avais en fait prévu de publier beaucoup plus dans le premier post, mais il y avait quelques problèmes pour télécharger de nombreuses photos. Donc, il y aura probablement quelques posts de plus que ce que j'avais initialement prévu. Voici le chapitre suivant :

Fermes de ...

Le principal objectif de ma construction de modèles est de créer des modèles aussi détaillés que possible du matériel roulant de la ligne Thamshavn, et ensuite il ne reste pas beaucoup de temps pour construire un réseau.
Cependant, c'est un peu triste de simplement exposer les modèles dans une ...

Mais bien sur!

A long time since I posted anything, but since last time I have finished the two ore wagons:


If anyone are interested in the construction of the wagons, you should check out the latest issue of the Industrial and Narrow Gauge Railway Modeling Review . An article about the wagons ...

Merci beaucoup! La manivelle est opérationnel , même si elle ne fait pas fonctionner les freins . Il était très amusant à fabriquer.

(Thanks a lot! The hand crank is operational, even if it does not actually operate the brakes. It was quite fun to manufacture!)

A little progress report. Two bodies are almost finished:


I would have made more progress if I had not been distracted by the construction of a little work wagon that uses the same underframe as the ore wagons:


Some metalwork done on the platform end of ...

[quote="frankdestouesse"]
Salut à tous
J'ai toujours aimé le design minimaliste !
[/quote]

I think its freaky and I like it a lot!
