Un signal fixe en HOm

[NicoLorazur]

Bonjour à tous,

Dernièrement, j'ai démarré la construction d'un signal fixe d'origine CP ( Chemin de Fer de Provence ) en m'inspirant du livre "Le siècle du train des Pignes". Cela en vue d'en installer un sur un futur réseau.

J'ai utilisé du profilé H de 2mm (Evergreen) pour le mat, du petit fil métallique de 0.3mm pour les échelons, du carton pour les deux disques ( blanc et vert ) découpés à l'emporte pièce

Je n'avais pas construit ce type de projet depuis de nombreuses années ( aujourd'hui il me faut une loupe ! )

Les échelons ne sont pas tous réguliers et le liseret blanc est trop large. Je pense que j'en referais un second pour l'améliorer

[attachimg=1]

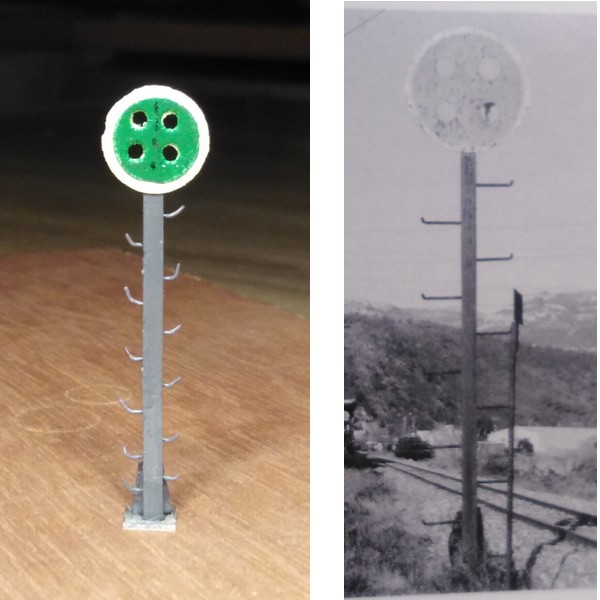

A comparer avec le modèle original

Ferroviairement

NicoLorazur

[tyrphon]

Ce n'est pas du "fine scale" pour diorama léché, mais sur un réseau, ça suffit à donner une très belle ambiance.
Et dans ce cas, il faut penser à la robustesse et à l'allure générale plutôt qu'à la finesse.

[Franco Verzetti]

Totalement d'accord

[mlm]

Une idée pour les échelons, Prend des agrafes que tu recoupes à la bonne dimension avec un gabarit.

[Patrick Lefèvre]

Bravo car rare de voir de la signalisation, surtout en métrique.

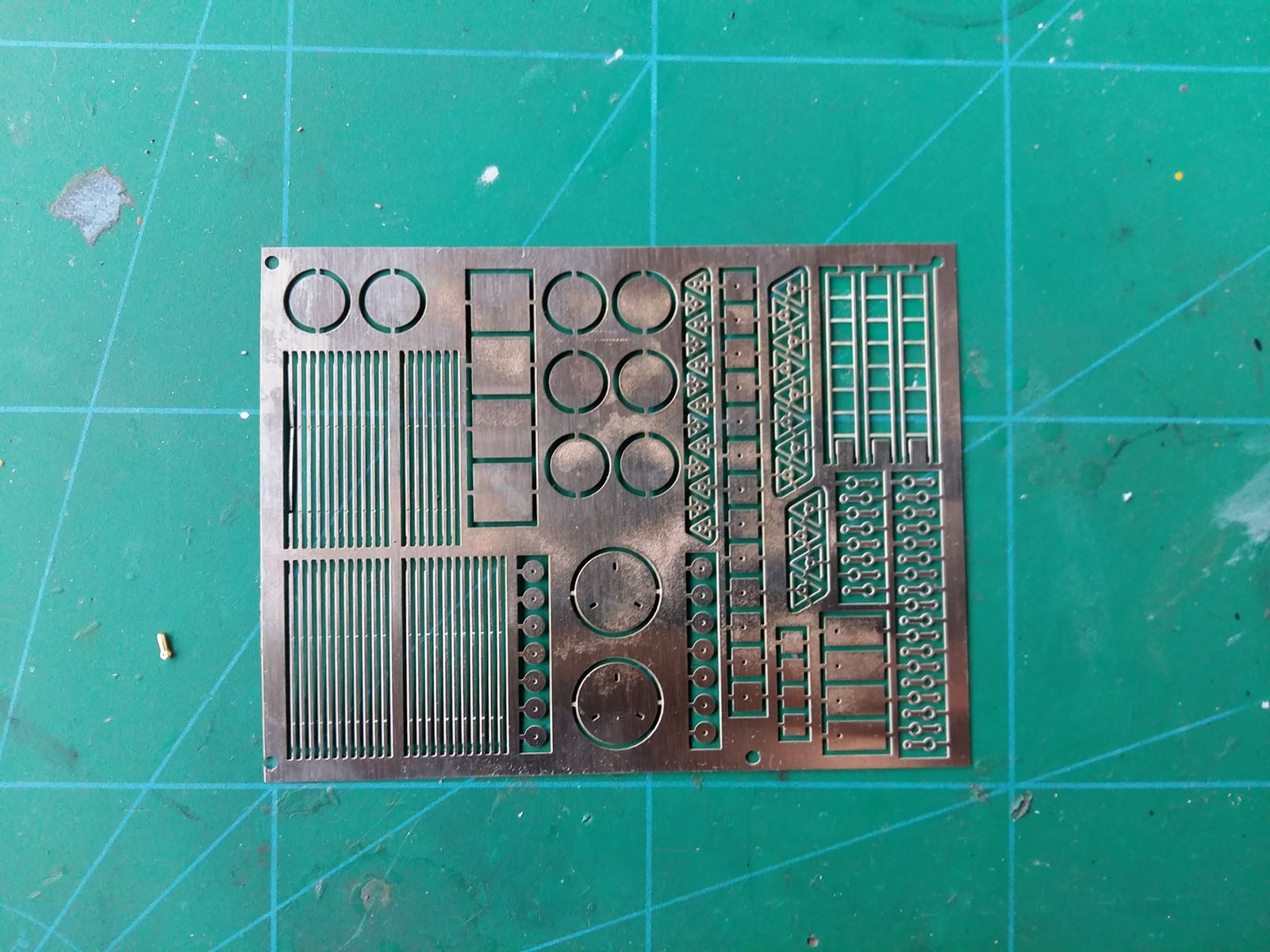

Pour le réseau que j'avais en projet, j'avais réalisé des signaux CP. Ci-joint la plaque de photogravure de base pour faire plusieurs types de signaux (principalement mobiles).


[attachimg=2]

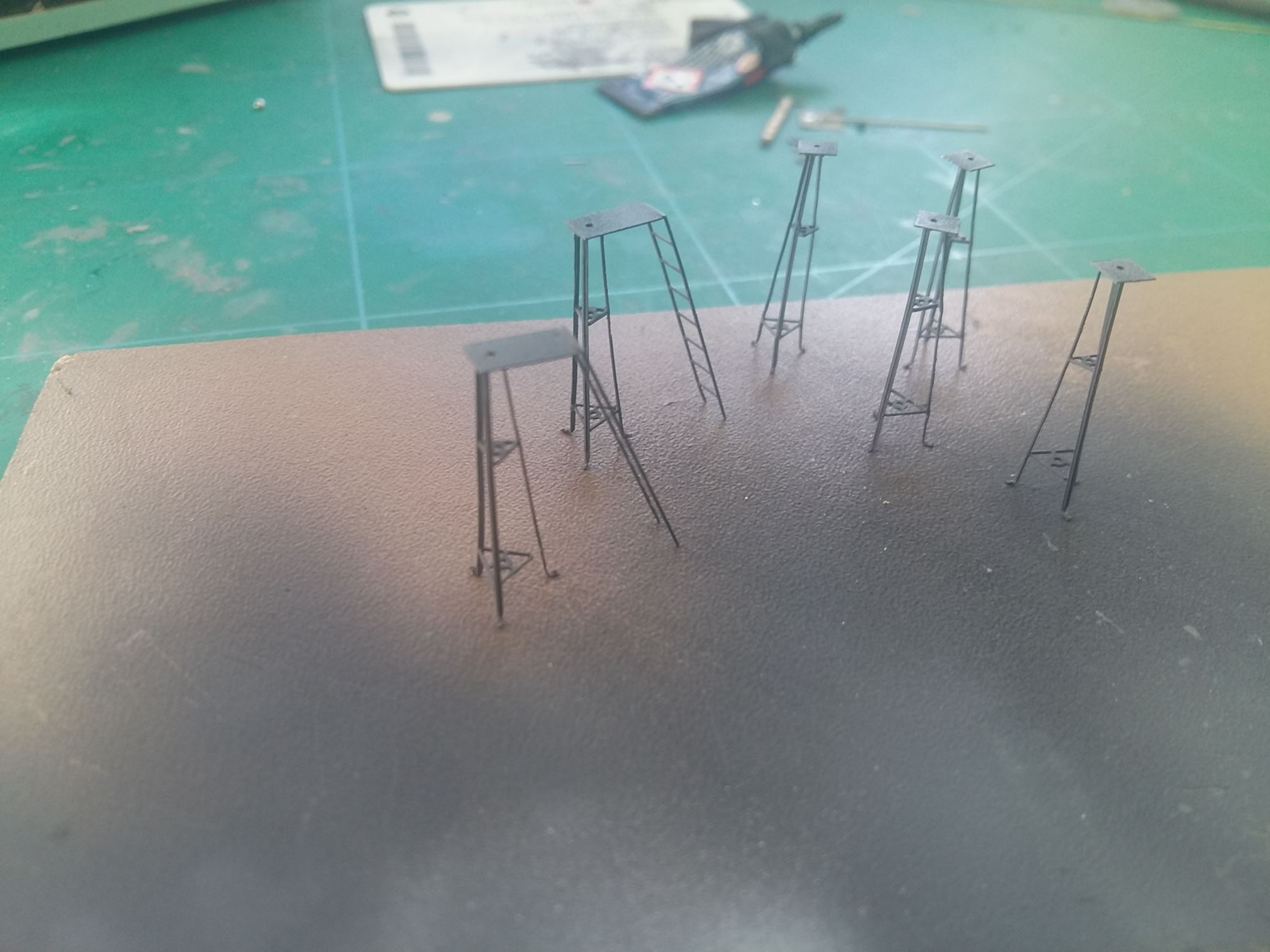

Petite foret de mats

[attachimg=6]

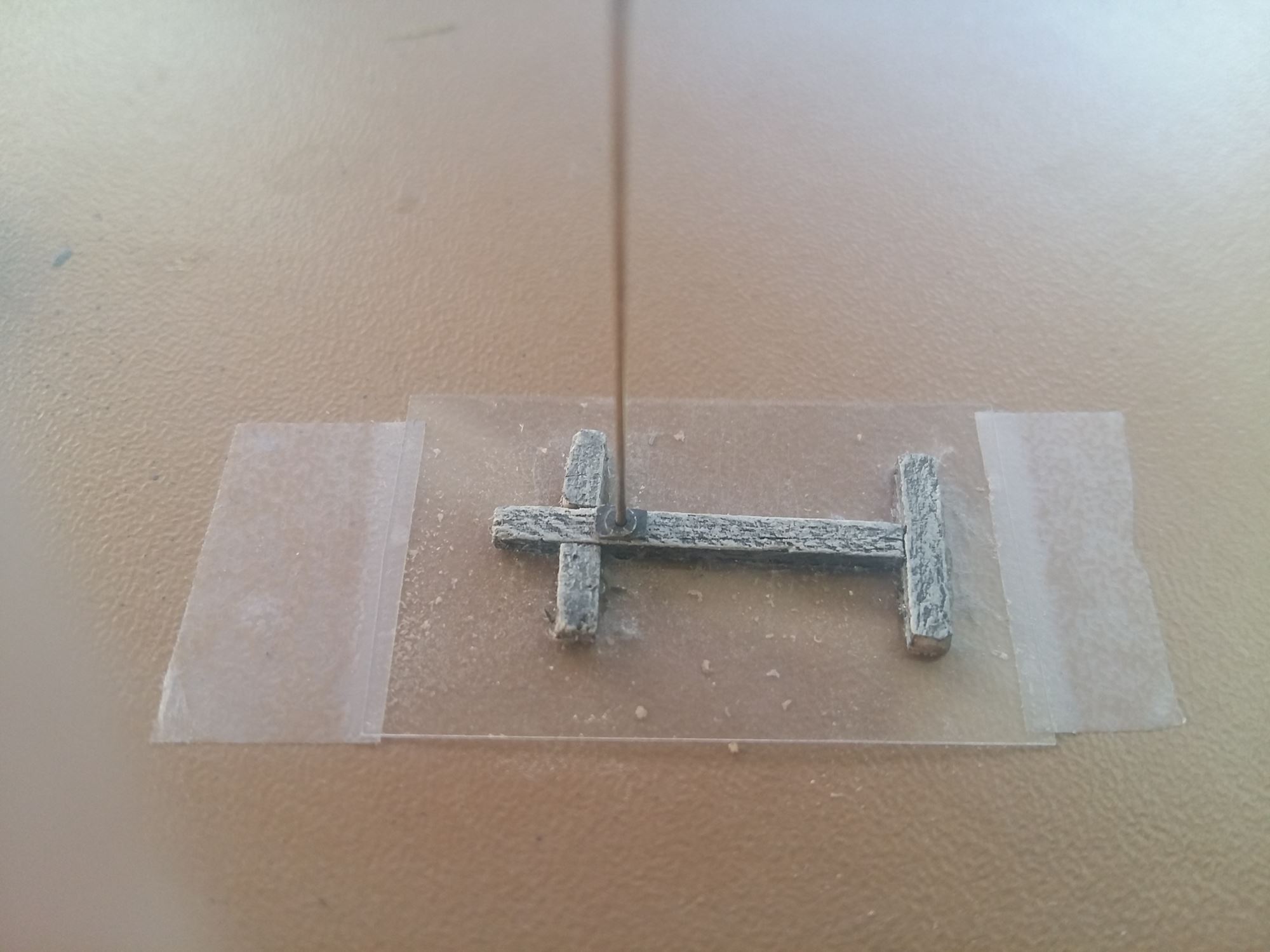

La base est fait de morceaux de traverses en tilleul.

[attachimg=7]

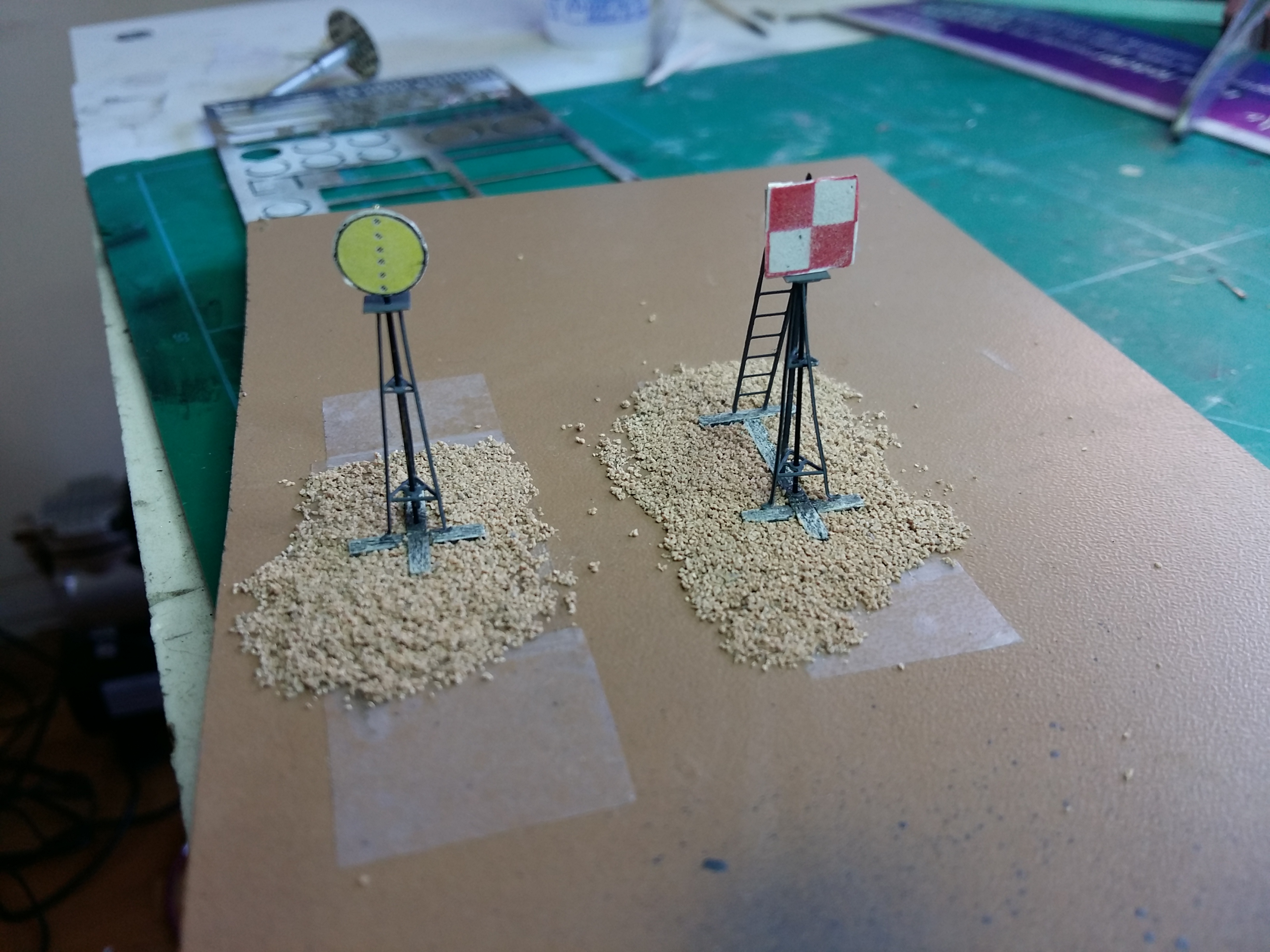

Et ce que cela donne. les décalcs ne sont pas ma spécialité

[attachimg=1]

Si intéressé, je peux  t'envoyer le typon.

Pour ceux qui aiment la signalisation, je recommande le tome 4 de M. Wurmser qui traite de signaux VN mais aussi VNS et VM.

[Albert Cartagena]

Bonne après-midi,
Je fais le panneau avec la même voie. Mes modules appartiennent à une ligne en Espagne mais fabriqué par une société de capitaux française, la Société Minière Métallurgique du Peñarroya (SMMP) basée Place Vendôme à Paris.
Je ne sais pas si je pourrais t'aider.
Santé et travail,
Albert

[NicoLorazur]

Bonjour à tous,

Ce n'est pas du "fine scale" pour diorama léché, mais sur un réseau, ça suffit à donner une très belle ambiance.
Et dans ce cas, il faut penser à la robustesse et à l'allure générale plutôt qu'à la finesse.

Effectivement pour un premier essai ce n'est pas si mal, mais j'aime bien faire toujours mieux et bien.

Une idée pour les échelons, Prend des agrafes que tu recoupes à la bonne dimension avec un gabarit.

Ah oui bonne idée je vais essayer, merci

Bravo car rare de voir de la signalisation, surtout en métrique.

Si intéressé, je peux  t'envoyer le typon.

Bien sure que cela m'intéresse  Tes constructions sont très fines, c'est superbe.
Je connais une associaition dans le Var qui possède 2 signaux à damier ( qui proviennent des CP )

Ferroviairement

NicoLorazur

[NicoLorazur]

Bonjour à tous,

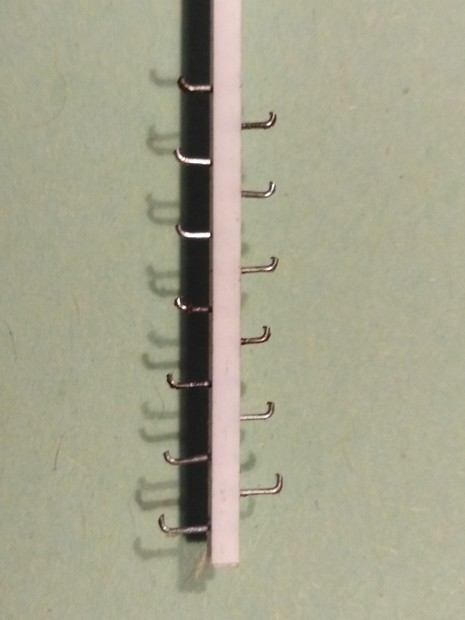

Suivant les conseils de mlm, j'ai découpé des agrafes pour former les échelons.

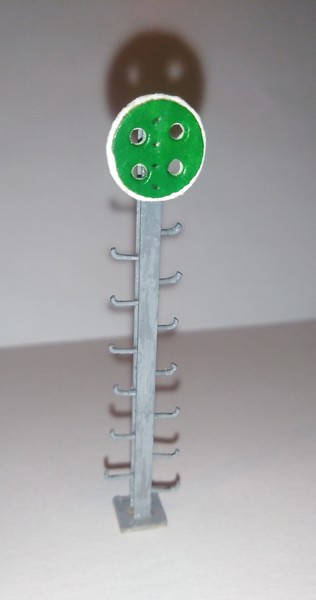

Voici le résultat

[attachimg=2]

Ferroviairement

NicoLorazur

[mlm]

C'est ton avis qui compte ... est-ce que ça te satisfait .

[NicoLorazur]

C'est ton avis qui compte ... est-ce que ça te satisfait .

C'est bien plus régulier que la première version

NicoLorazur

[netmetrique]

C'est bien plus régulier que la première version



Bien d'accord avec toi !

[NicoLorazur]

Bonjour à tous,

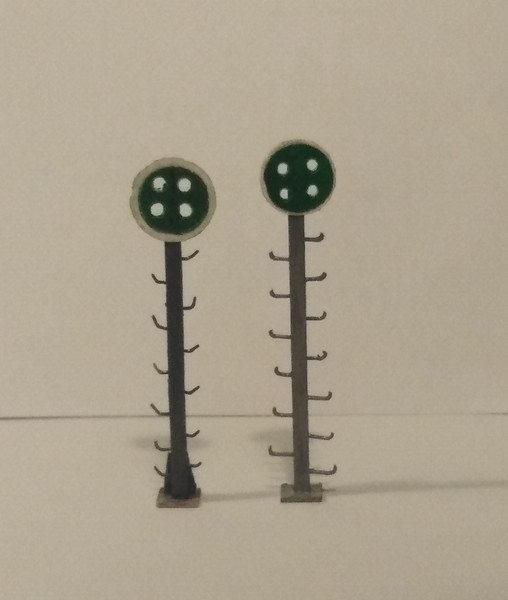

Pour comparer, à gauche le premier essai, à droite le second essai
[attachimg=1]

Merci encore pour vos conseils

Ferroviairement

NicoLorazur

[Bernard JUNK]

Ya pas photo !

Pour le troisième essai, il faudra juste encore soigner la position des trous ...

[malletslm]

Ah oui, les échelons sont vraiment biens maintenant !

[mlm]

Pas mal ...mais pour le prochain, tu devrais veiller à l'alignement

[pelican]

ça devient très bien  .. vu le rond et les trous  .. ça fait penser à un bouton  ... ce serait possible de partir d'un bouton, quitte à agrandir les trous ?
Pour le signal prototype, tu peux le transformer en sucette géante, en hommage à Franquin

[NicoLorazur]

Bonjour à tous,

Pour le troisième essai, il faudra juste encore soigner la position des trous ...

Emporte pièce de 1mm sur un disque en carton de diamètre 9mm ! Même avec une loupe ce n'est pas évident. Mais comme on dit ( chez Peugeot ) jamais deux sans trois

Pas mal ...mais pour le prochain, tu devrais veiller à l'alignement

Exact, certains sont plus sortis que d'autres. Au pire je prévois un buisson au pied du signal pour cacher le bas

ça devient très bien  .. vu le rond et les trous  .. ça fait penser à un bouton  ... ce serait possible de partir d'un bouton, quitte à agrandir les trous ?
Pour le signal prototype, tu peux le transformer en sucette géante, en hommage à Franquin

Bonne idée le bouton. Je fais chercher par là. Pour la sucette, m'enfin......

[attachimg=1]

Ferroviairement

NicoLorazur

[mlm]

La photo est impitoyable .... car sous cet angle le défaut d'alignement a quasiment disparu  ...
