Une petite Mallet 020+020 SACM des CFD en Om

[Y]

Les biellettes,

d'abord celle actionnant le tiroir, les trois trous de 0,7mm sont percés dans un plat de 1.25x0.5, puis l'âme est amincie à la lime sur un étau de fortune pour obtenir du 0.8mm .

Ensuite un petit polissage

La biellette qui relie celle ci à la crosse de piston est à fourchette, deux épaisseurs de 0.3 la constitue,

L'ajustement de l'écartement des fourchettes avec un gabarit.

et pour l'affinage la préhension est plus facile en insérant des clous dans les trous.

Pour réaliser un essai il me faut verrouiller la crosse par un écrou M1, ceux normalisés étant un peu trop gros (à gauche sur la boite) j'en ai taillé sur une petite barrette. Un trou, un taraudage et quelques coups de lime triangle.

Pose provisoire avec des tirefonds de voie brut pour essai, Parfois les fourchettes sont un peu juste en profondeur autant valider à chaque étape.

à suivre le mouvement du relevage...
Bonne journée,
Yvan

[Y]

Suite,

j'ai choisi la position marche avant, la pose d'un fil (0.5mm) dans l'inverseur servira de pivot.

Pour maintenir la bielle démontable, une crosse est usinée par un trou de 0.7 légèrement excentré vers le bas pour conserver un minimum de matière. Le début de l'ouverture est fait à la lime, puis avec un foret du diamètre du fil. On obtient comme cela un léger clipçage sur le pivot.


assemblage provisoire,

pose et ajout de la biellette à fourches de relevage,

Ça roule toujours, et tout tricote
Bonne journée,
Yvan

[2ludin]

Cet homme est démoralisant : non seulement il fait des choses incroyables, fines et belles, mais en plus il se lève à des heures indues pour nous en faire part.
Et c'est fonctionnel, de surcroît !!!!
Mais que fait la police ?

[Y]

Merci lapin

Ma salade de bielles est enfin terminée, il y a eu quelques loupés dont voici l'échantillon encore sur l'établi

Je me suis mis à l'habillage du truck avant : les cylindres,

les graisseurs en poupée russe de tubes, solution simple et peu couteuse probablement transposable en HOm

et après d'autres babioles l'ensemble en pièces détachées...

Bonne soirée,
Yvan

[Y]

Bonsoir,

après le truck avant, le châssis arrière est entamé

les suspensions camouflent bien les pignons des essieux

Plus que quelques retouches et 'un côté à faire !!


A noter qu'à force de scruter les pixels et diverses docs, je me suis aperçu d'une petite boulette commune aux modèles Géco et Td'A sur les flasques de cylindres :

sur l'arrière du cylindre BP, les boulons ne sont pas sur le bord du flasque, mais sur un disque en saillie environ de la taille des cylindres HP.
Pour celle là, comme j'avais plagiè , ben j'ai du rectifier

MALLET 4502 TORTEZAIS copie.jpg (58.24 Kio) Vu 2695 fois

Et sur la face avant du HP, il y a un creux avec une croix au centre et non une surface plane.
Ouf vu avant la réalisation

Mallet 63.jpg (85.9 Kio) Vu 2695 fois

(Extraits de photos issus du fil sur les réelles)
Bonne soirée,
Yvan

[Y]

Grande avancée,

avec le démontage de mon légo.

Peinture, remontage et réglage des petites boulettes comme la vis de l'étage de réduction desserrée, une prise de courant coincée dans un sabot de frein, un maneton décalé...

Et bug sur la caisse avec un flambage des tôles basses de l'abri : rédhibitoire
J'avais hésité à doubler et j'aurai du

Bonne soirée,
Yvan

[Dominique]

Bonjour Yvan.
Pfou… quel travail.
Merci pour ce partage, j’y apprends un max de chose

[2ludin]

Salut !

Pfff, travail époustouflant, surtout la partie métal.

Pour le flambage, prévoir un talus et un véhicule routier accidenté sur le bord de la voie...

[Y]

Merci à vous deux,

Pour le flambage, prévoir un talus et un véhicule routier accidenté sur le bord de la voie...

Pas possible Patrick, je n'ai pas de camion ou de voiture sur mon réseaux, juste quelques charrettes

Du coup, comme il faut débomber la tôle quand elle est chaude, j'ai insérer des doublures entre les parois et les tiges de manœuvre vers les injecteurs. C'est plus probant.
Version avant :

Et après la modif de fin de journée:

une autre plus sur l'avant

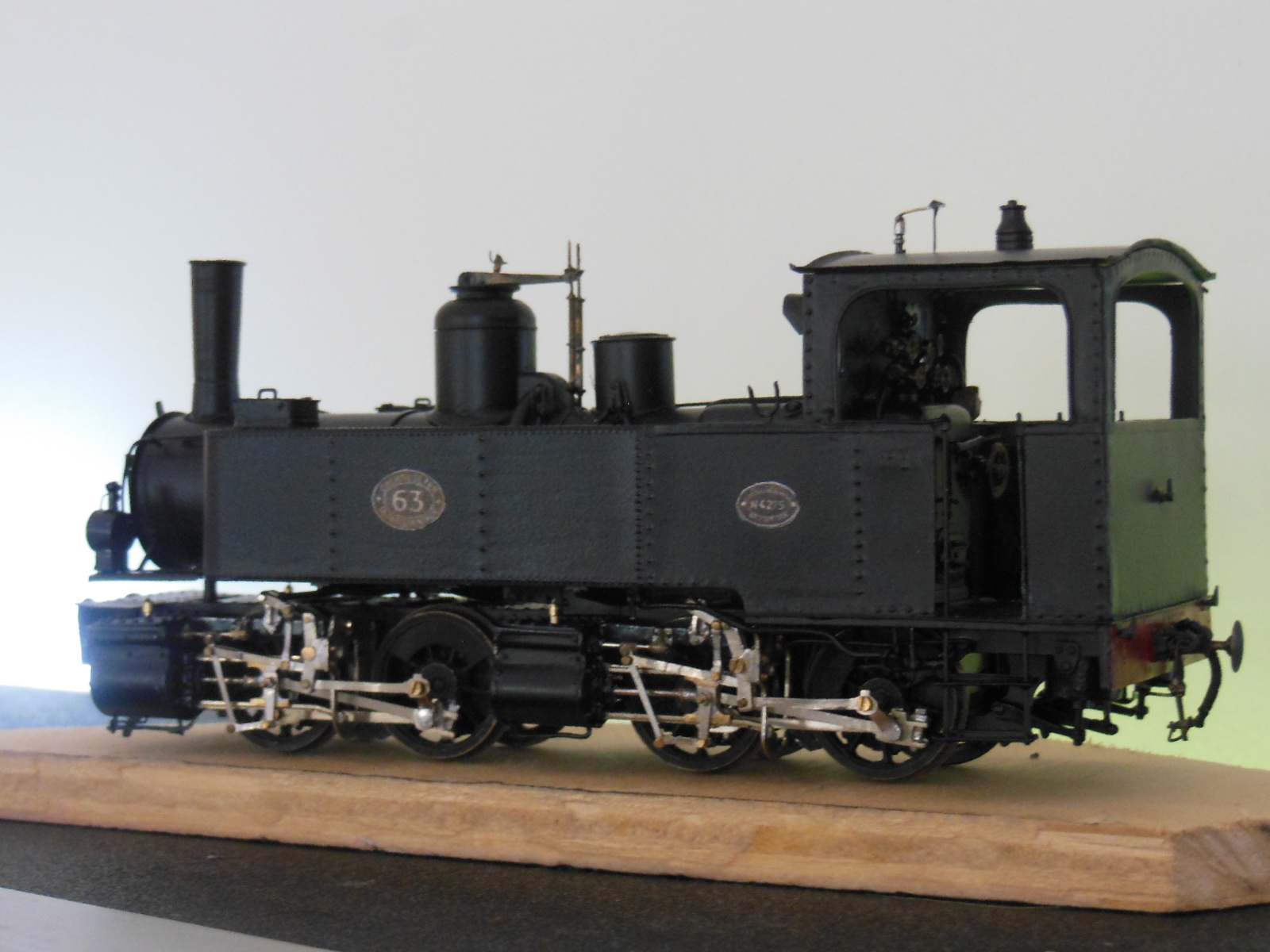

Et une dernière pour Jean-Michel qui avait abandonné le N°63 pour cause de rustines

Par prudence, je ne brunirai légèrement l'embiellage que quand elle aura fonctionné quelques heures
Bonne journée à tous,
Yvan

[05mogul05]

Je ne dirai que ça : "y a rien à dire, juste à admirer "

[JJB]

Bravo Yvan, magnifique travail, comme d'habitude
J-J

[Bernard JUNK]

Et hop ! La voilà terminée ...

Magnifique modèle ... Bravo !

[NicoLorazur]

J'ai suivi discrètement l'avancée de ce projet. Quelle belle réalisation, bravo.

Ferroviairement

NicoLorazur

[Philippe Fontana]

Bravo Yvan, comme à ton habitude une réalisation au top et dans un temps record !

C'est très encourageant de voir qu'il est possible d'arriver à ce résultat avec des matériaux simple et sans disposer d'un équipement de professionnel.

Faudrait juste m'indiquer où se procurer le talent !

Et maintenant tu as commencé quoi ?

[Dominique]

Bonsoir Yvan,

Quelle beauté.
J’adore.

[Y]

Merci beaucoup à tous

au top et dans un temps record !

Un peu plus de 2 ans tout de même Et avec bien des défauts

Et maintenant tu as commencé quoi ?

Forcément une période de latence est à venir, faut que je regarde ce que la doc permettra

Depuis j'ai bruni légèrement les embiellages, et j'ai tenté une piètre vidéo pour illustrer le tricotage

[bbvideo]https://click.email.vimeo.com/?qs=5e53f ... 0d659d5898[/bbvideo]

J'espère que le lien fonctionnera car à la visualisation j'ai du mal avec retour en arrière...

Bonne fin de WE,
Yvan

[Franco Verzetti]

Aucun problème de visualisation .... pour le reste pas des mots pour me congratuler

[oursduluberon]

C'est tout simplement fabuleux

[malletslm]

(...) Et une dernière pour Jean-Michel qui avait abandonné le N°63 pour cause de rustines ...

Un grand bravo pour les rustines, c'est ce que j'ai repéré en premier sur la photo ... avant même de lire le commentaire !

Et quelle belle réalisation...
