Systeme de retournement

[fantrains]

Bonjour,

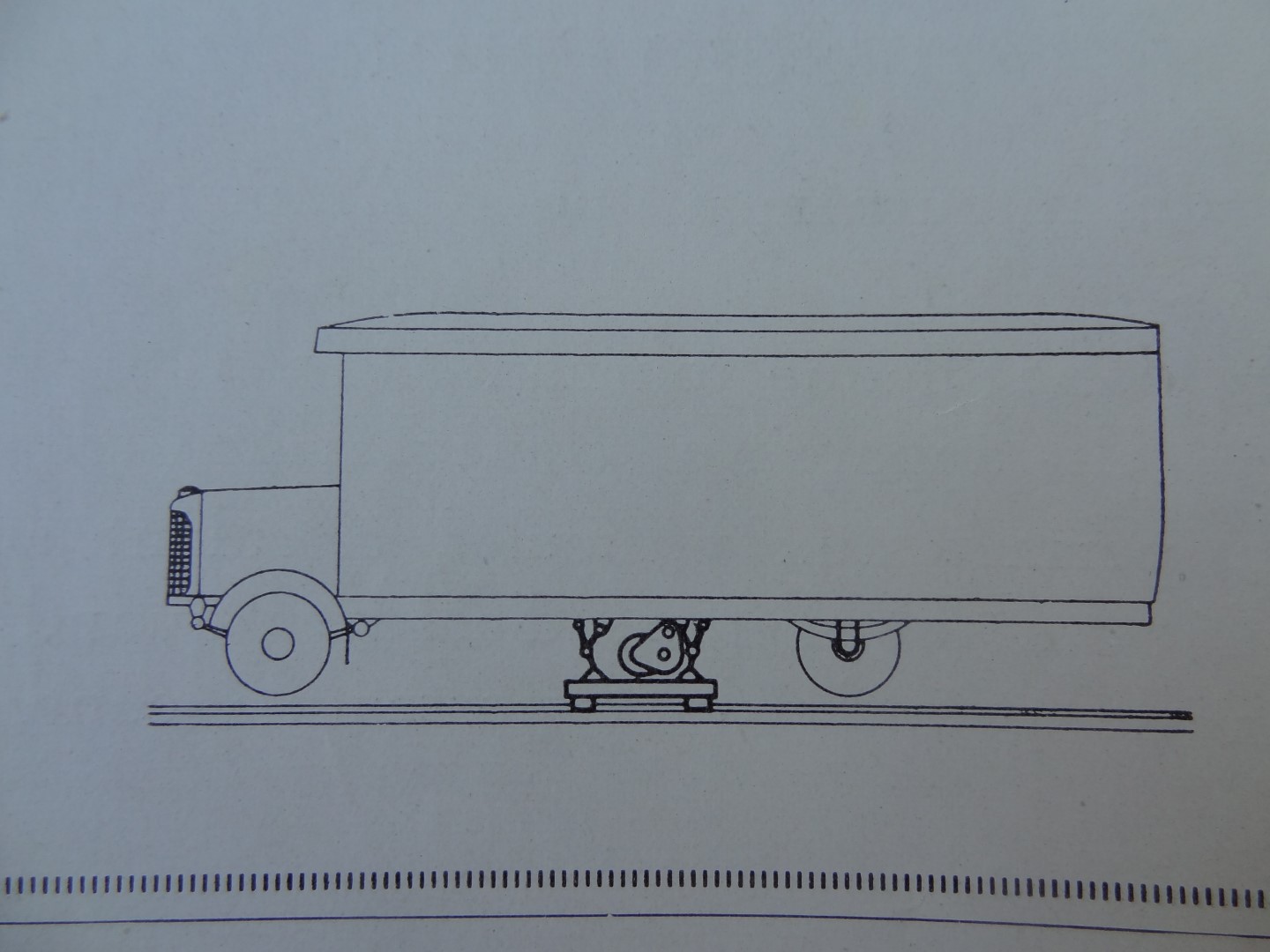

j'aimerai reproduire le systeme de retournement autonome sous le chassis, ou au minimum la partie visible lorsque le De Dion est sur les rails.
Quelqu'un aurait il une documentation assez detaillée ?
Merci.
Bonne fin d' année.

[netmetrique]

[quote=""fantrains""]Bonjour,
j'aimerai reproduire le systeme de retournement autonome sous le chassis, ou au minimum la partie visible lorsque le De Dion est sur les rails.
Quelqu'un aurait il une documentation assez detaillée ?
Merci.
Bonne fin d' année.[/quote]

J'ai pris des photos du système en action lors des journées portes-ouvertes du MTVS. Malheureusement je n'ai jamais vu de plan et ne peux que supputer des hypothèses sur la façon exacte dont c'est fait.

Le véritable défit est de savoir qui est celui qui fera le premier modèle fonctionnel.

Maurice Lhubat l'a fait en HOm alors en Om cela doit être faisable! Cependant Maurice m'a indiqué que dans son modèle, la caisse pivote sur le système de levage qui reste fixe par rapport à la voie, alors qu'en réalité, la rotation s'effectue au niveau de la couronne qui vient prendre appui sur le rail.

[mlm]

là Bernard, tu places la barre très haut......laisse nous le temps de monter ....
Michel

[pim]

J'ai posé la question aux gars, le système de retournement du de dion va étre démonté du châssis complètement.201 206
Je ferais des photos.
Louis

[mlm]

J'ai souvenir.....de TRAINS et MODELES DE TRAINS édité par les éditions WEKA où il y avait eu 2 articles dont un de Carl Lagerwej qui décrivaient le montage d'un système de retournement sur le JM de Gecomodel....quelqu'un pourrait-il nous faire un scan de ces documents.

[pim]

les gars vont démonter les deux systèmes complet dans peu de temps, une clé est en cours de fabrication pour enlever un axe.
Louis

[pim]

Le système du pivot est en train d'être démonté sur le premier dedion le 206
La clé fabriquée a fonctionné pour enlever un boulon spécial.
Apparemment c'est assez compliqué à le démonter, mais je ne me fais pas de soucis avec les 2 barjos ils vont y arriver.
2 wagons sont remplis de pièces des de dion.
Je ferais des photos.

Louis

[pim]

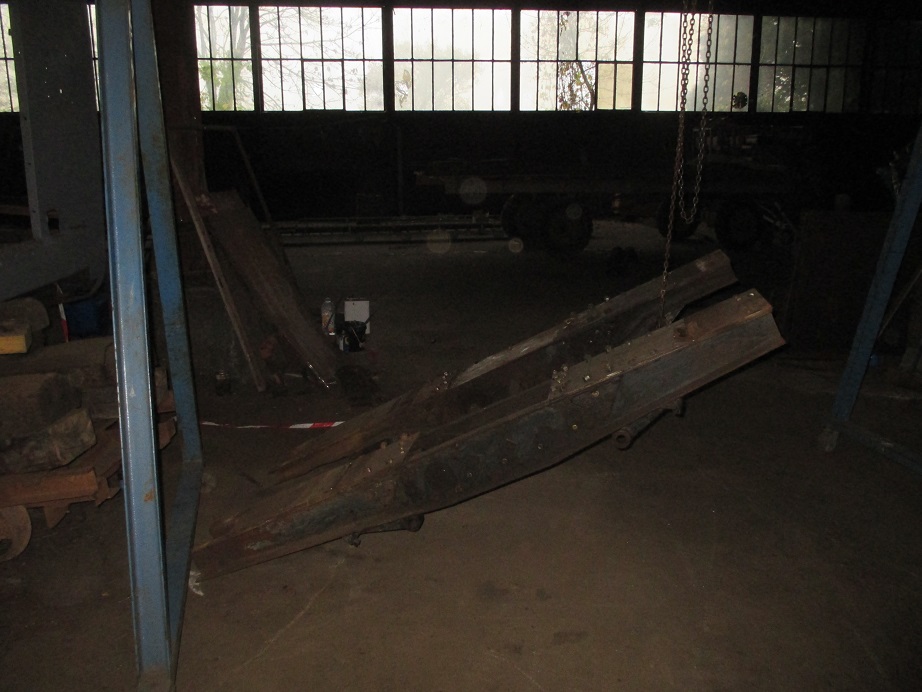

j'ai demandé aux gars de m'envoyer des photos du démontage, dimanche ils ont pas pu travailler beaucoup dessus ils avaient du monde.
Seydouba a du faire une autre clé cette semaine pour démonter une pièce dans un angle. A 2 ils font un boulot de malade sur les de dion demain après midi si tout va bien j'irais les voir.

[attachimg=1]

[attachimg=2]

Louis

[pim]

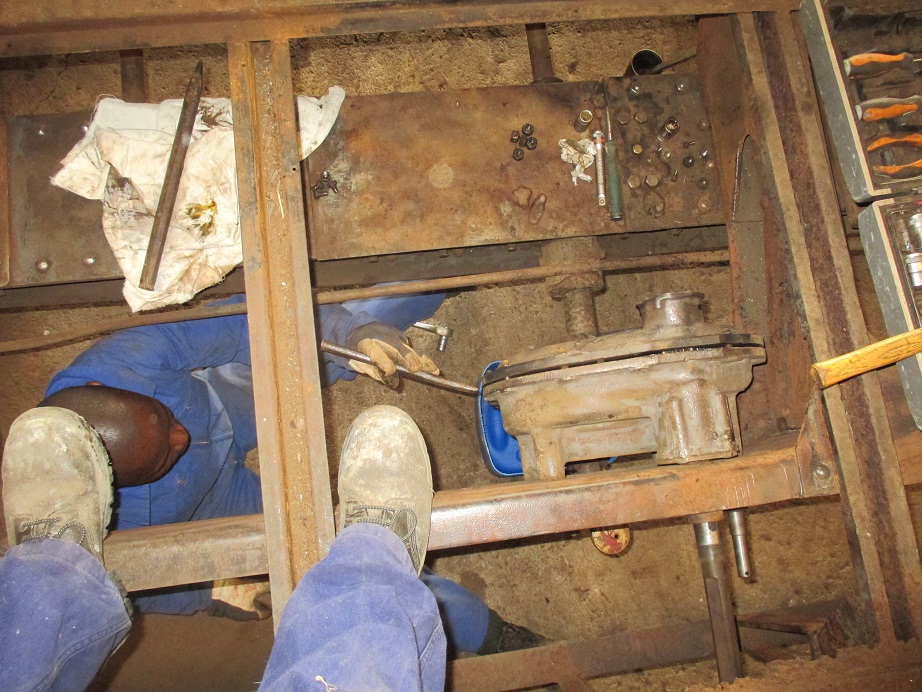

Les gars ont pas chaumé, je suis arrivé trop tard pour faire des photos c'était trop sombre en plus du brouillard dehors.
Y en avait un en train de bosser sur le 201 et l'autre sur le 206 quand je suis passé , pour sortir le système du 206 c'était assez compliqué pour le sortir d'après les gars.

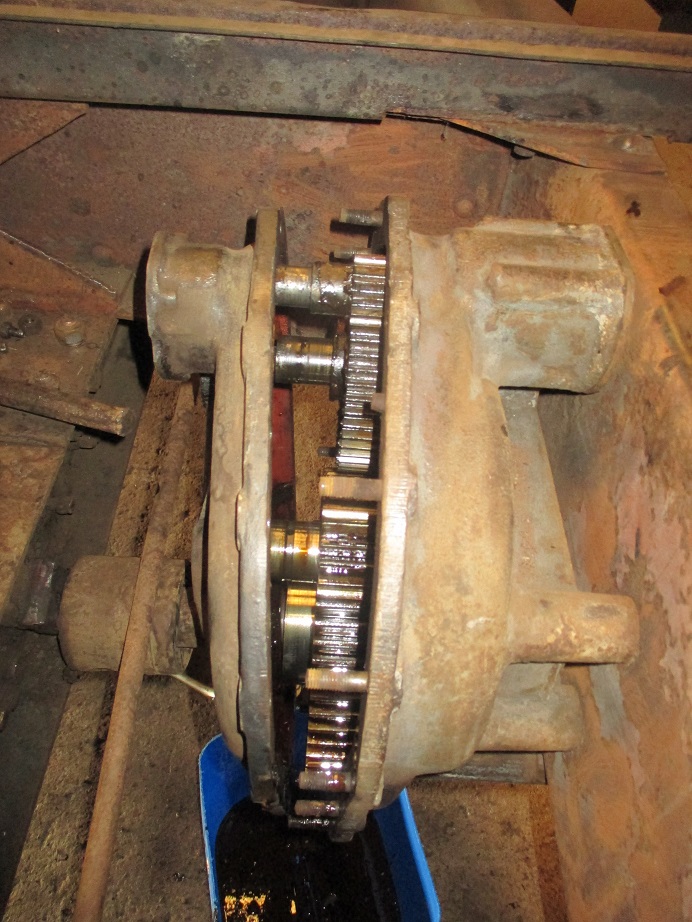

Ils m'ont envoyé une photo, le système va être démonté pour le refaire propre.
Louis
[attachimg=1]

[pim]

le systeme de retournement du 206 a été refait à fond, je pensais que les copains ne feraient pas de suite celui du dedion 201.
Ils ont commencé à y travailler dessus et à mon avis ils vont essayer de le remettre en état complet.
J'attend les photos.
Louis

[CFDF]

Bonsoir à tous,
Plus de 5 ans déjà que le dernier message a été posté sur ce sujet... J'arrive après la bataille mais ceci intéressera peut-être encore quelqu'un.

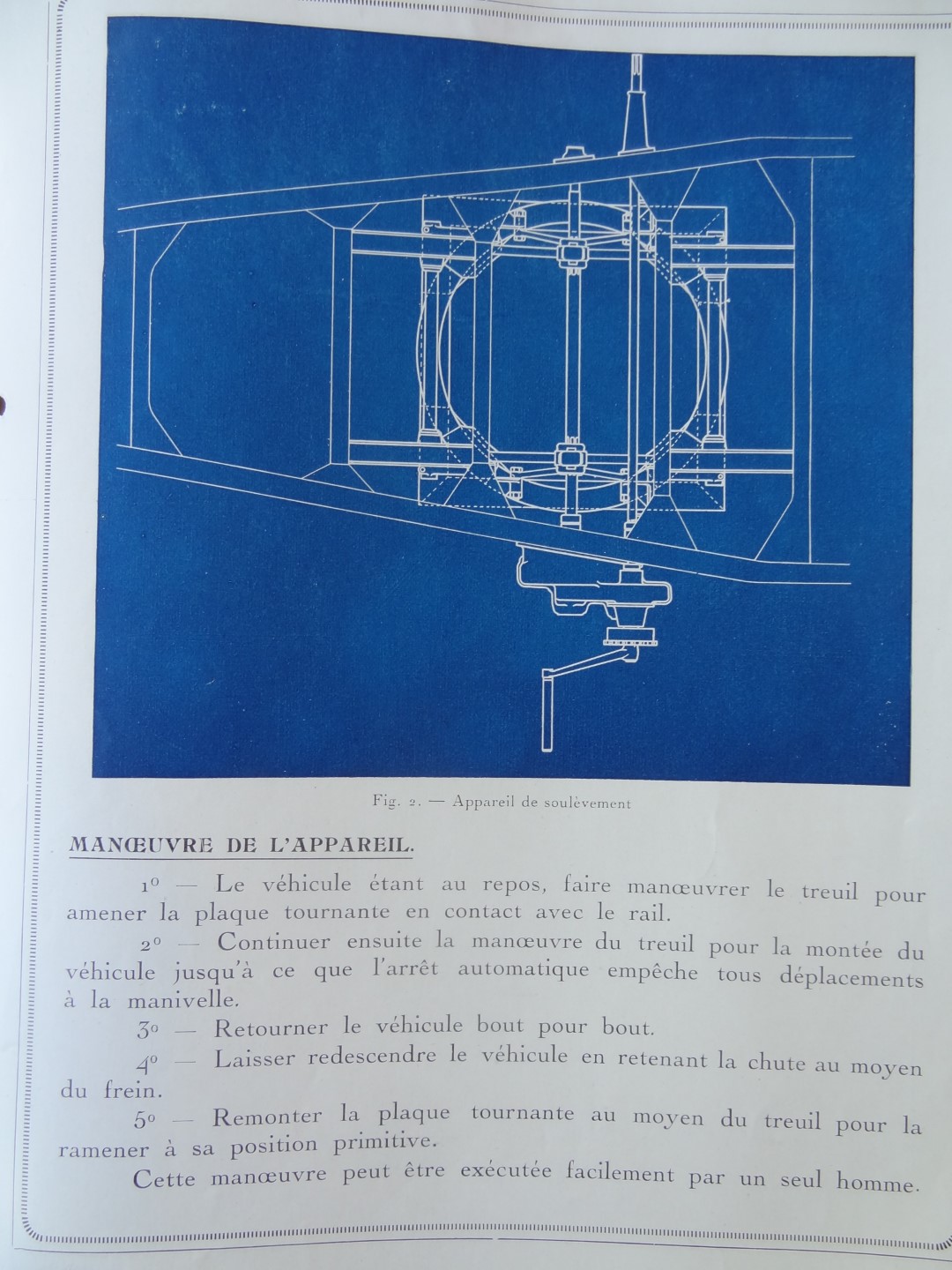

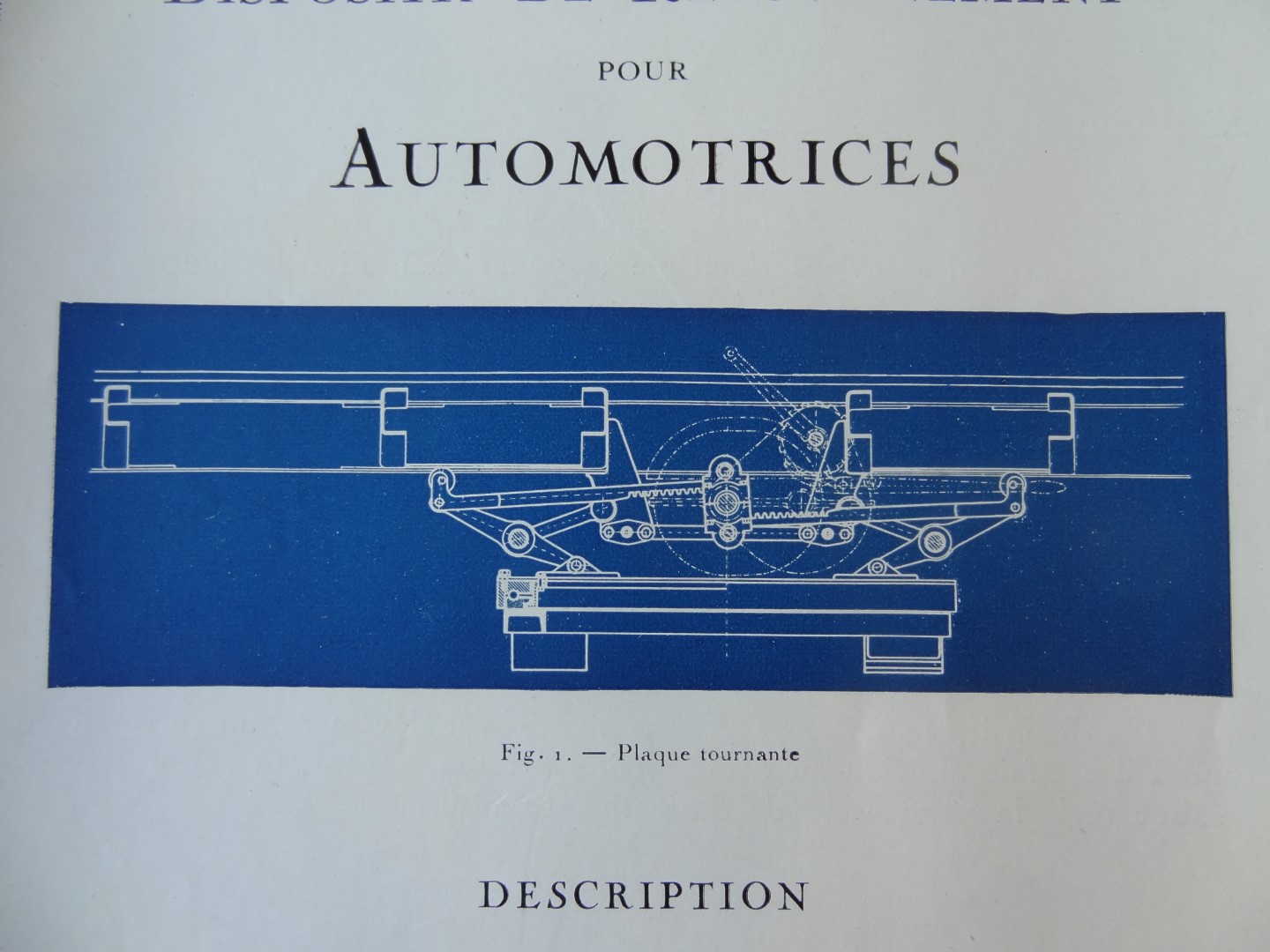

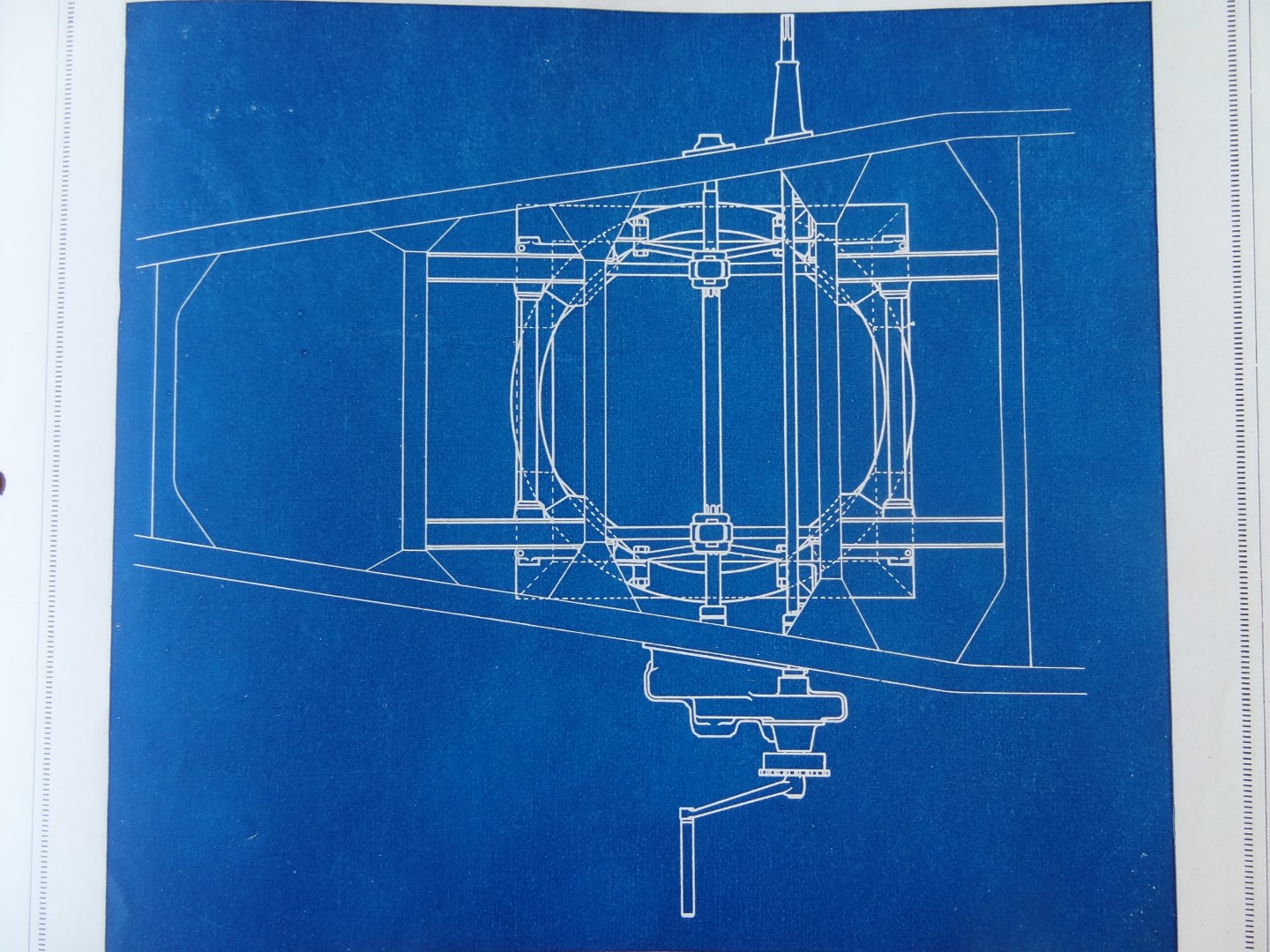

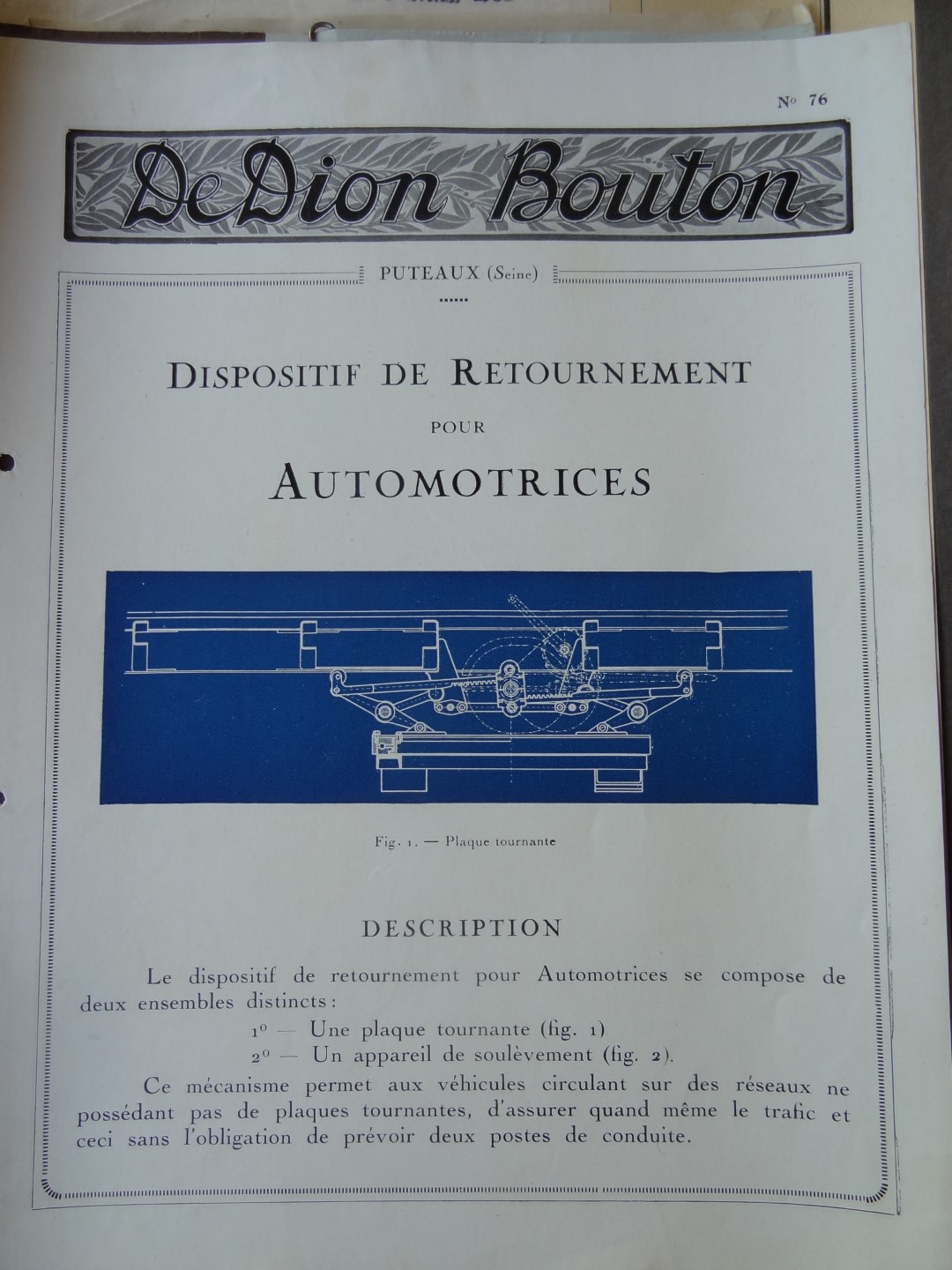

J'ai photographié aux Archives départementales du Morbihan une documentation du constructeur De Dion-Bouton sur son "dispositif de retournement pour automotrices". Le mécanisme semble concerner les JM mais n'est peut-être pas très différent pour les NC-ND.
