fabricatiOn d'un tombereau "Tramways de la Corrèze"

[mlm]

2 petites questions techniques (j'ai peut être loupé quelque chose)
Dimensions des profilés que tu utilise pour tes fers en T des cotés....
Diamètre des boulons sur les même fers en T.
Merci Y

[Y]

[quote="mlm"]
2 petites questions techniques (j'ai peut être loupé quelque chose)
Dimensions des profilés que tu utilise pour tes fers en T des cotés....
Diamètre des boulons sur les même fers en T.
Merci Y
[/quote]

Bonjour,
pour les T je découpe le plat à 2mm dans de la plaque de 0,25mm; la perpendiculaire du T provient directement de profilé 1*0,25mm (Le profilé est forcément plus net que ne pourrait l’être une découpe)
Les retours rivetés sur les angles sont légèrement plus étroits (1,7 mm)
Le diamètre de la quincaillerie (faces externes) est du profilé vendu pour 0,5 mm, mais il est un peu généreux et doit plutôt être du 0,55mm
Sur les retours intérieurs latéraux, j'ai utilisé du diamètre 0,64 mm

A quelques % prés c'est conforme au diagrammes et plans que je connais
Yvan,

[mlm]

Merci Yvan.

[Y]

Aujourd'hui non plus pas grand chose de neuf

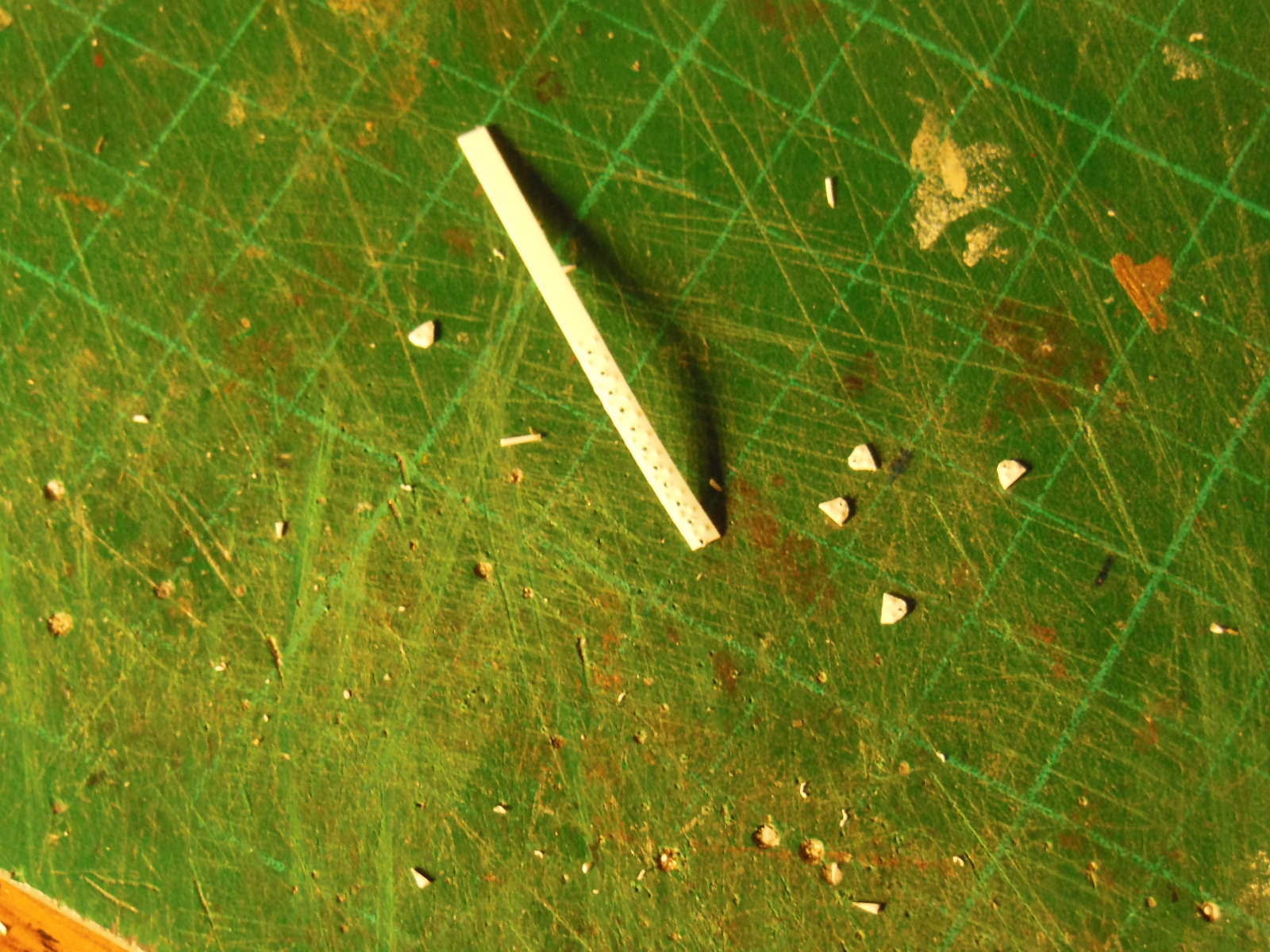

Les supports d'arrimage

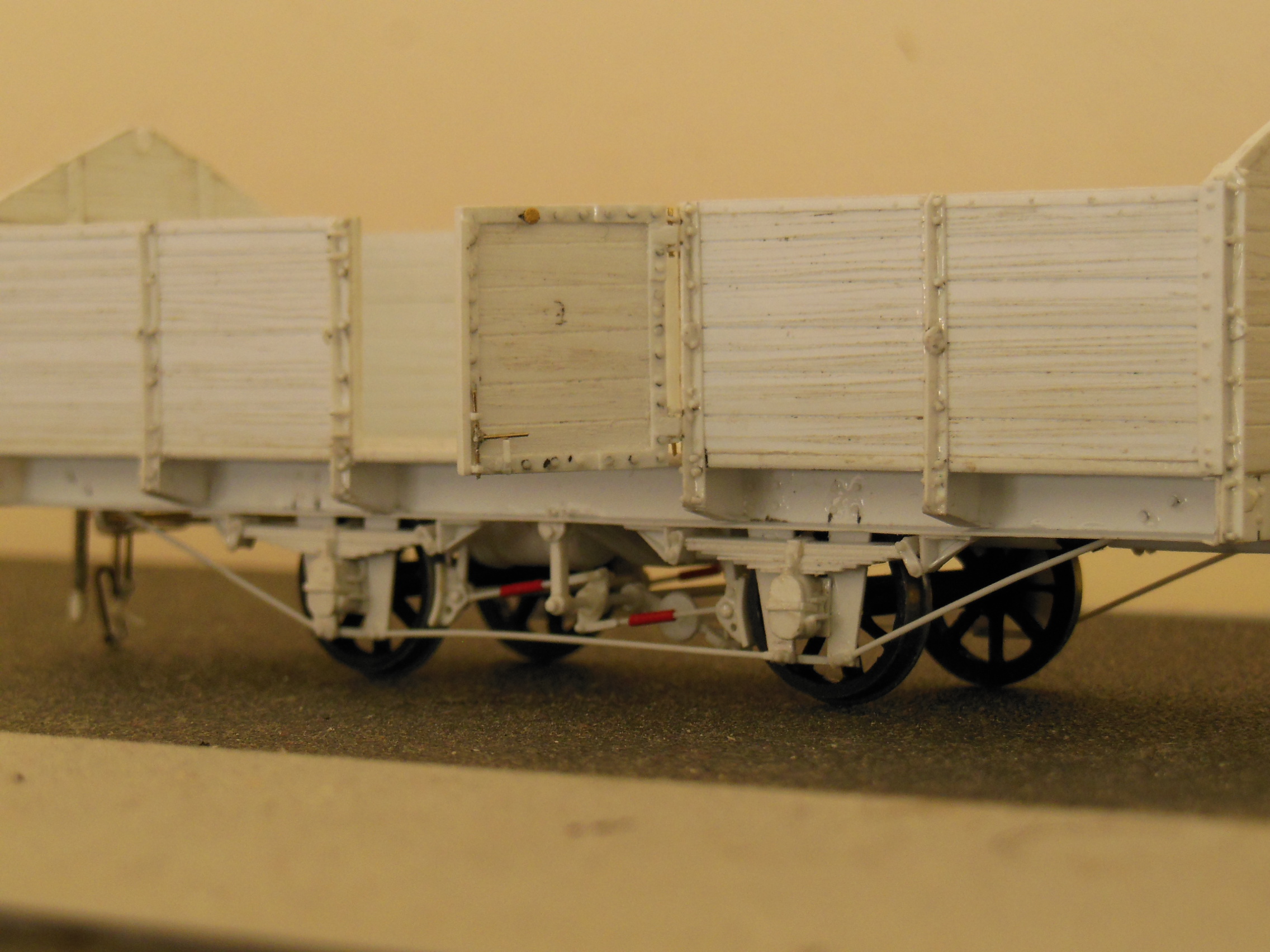

[attachimg=1]

+ les supports de la barre de faite amovible
donnent ceci une fois posés

[attachimg=2]

ce sera plus visible apprêté, mais il manque encore les portes...

à bientôt,
Yvan

[Y]

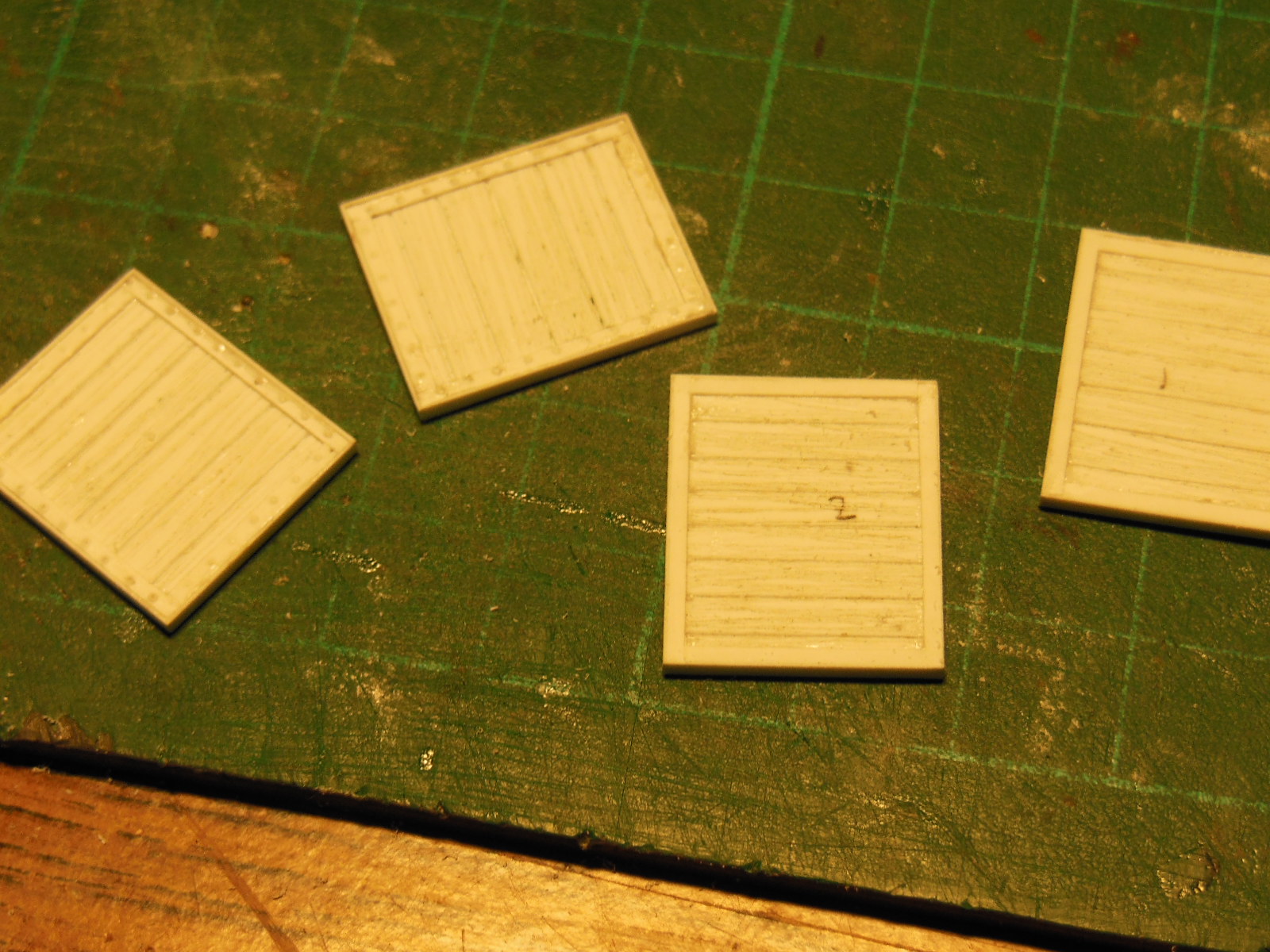

Les portes sont enfin sur l'établi

les procédés de gravures sont forcément les mêmes que précédemment;

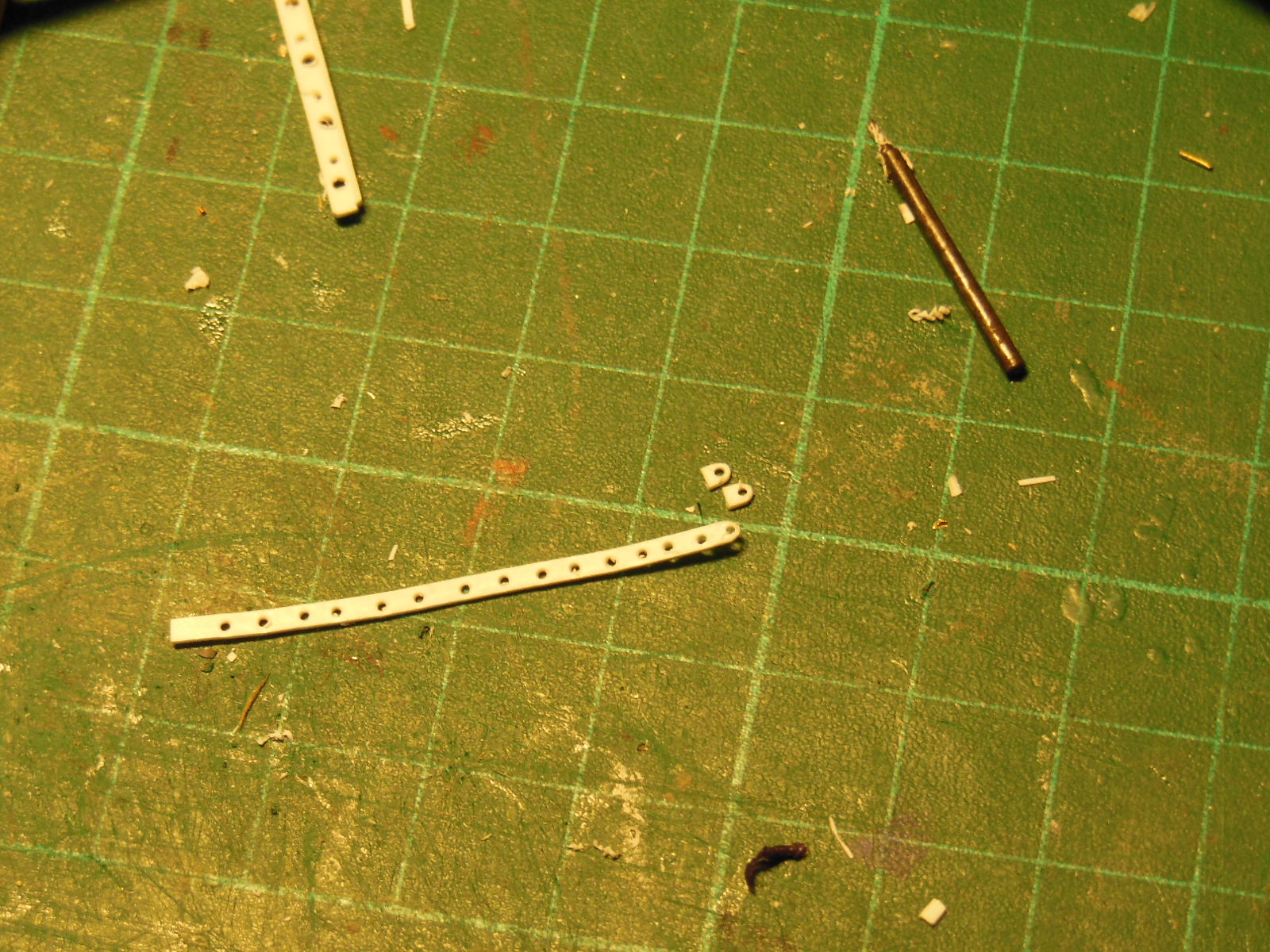

je commence par les ferrures intérieures, poinçonnées comme d'habitude

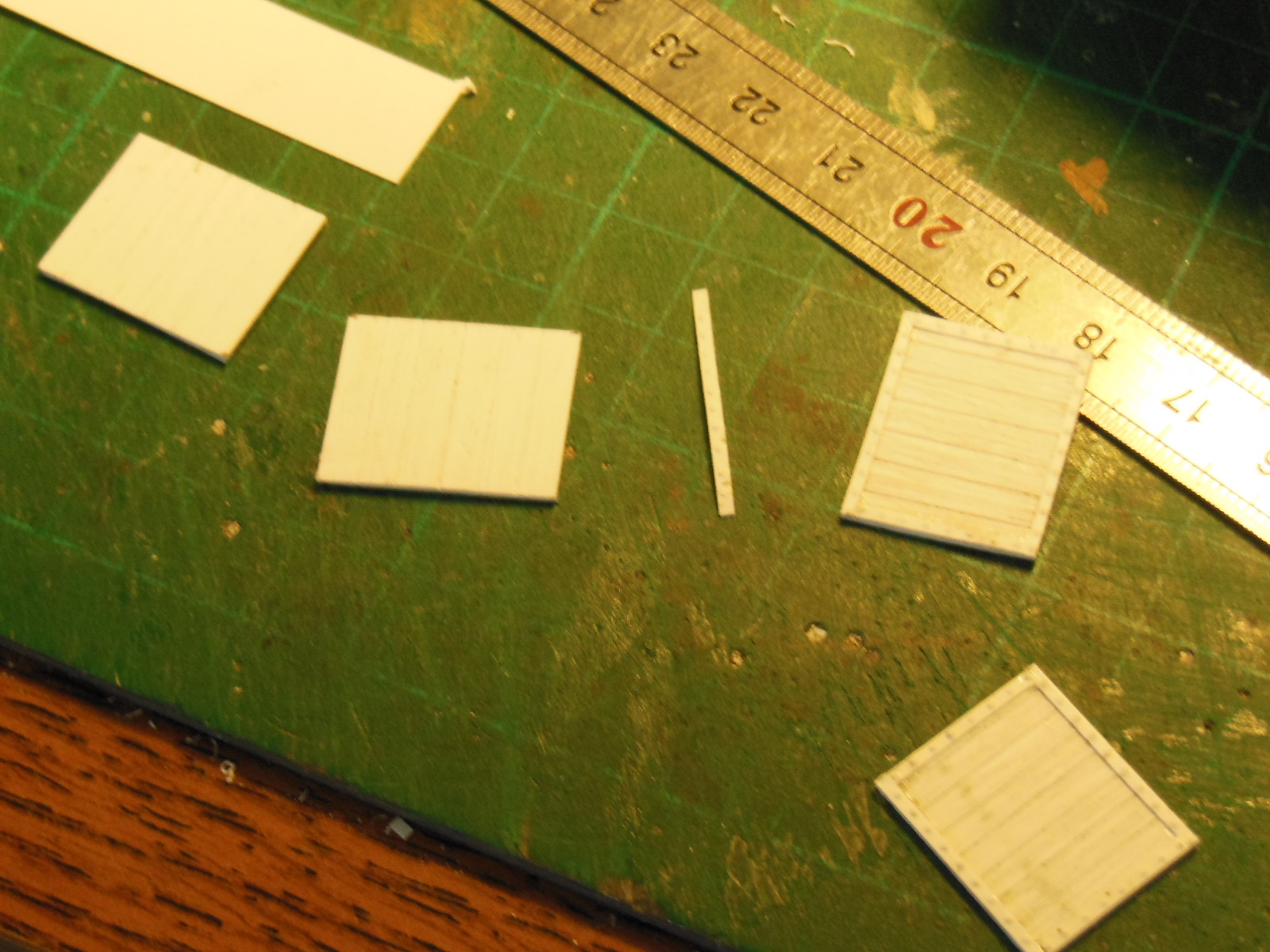

[attachimg=1]

puis je pose les latérales (nues pour pouvoir poncer l'angle facilement ultérieurement) en même temps que celle des contours de champs; cela permet un meilleur ajustement!

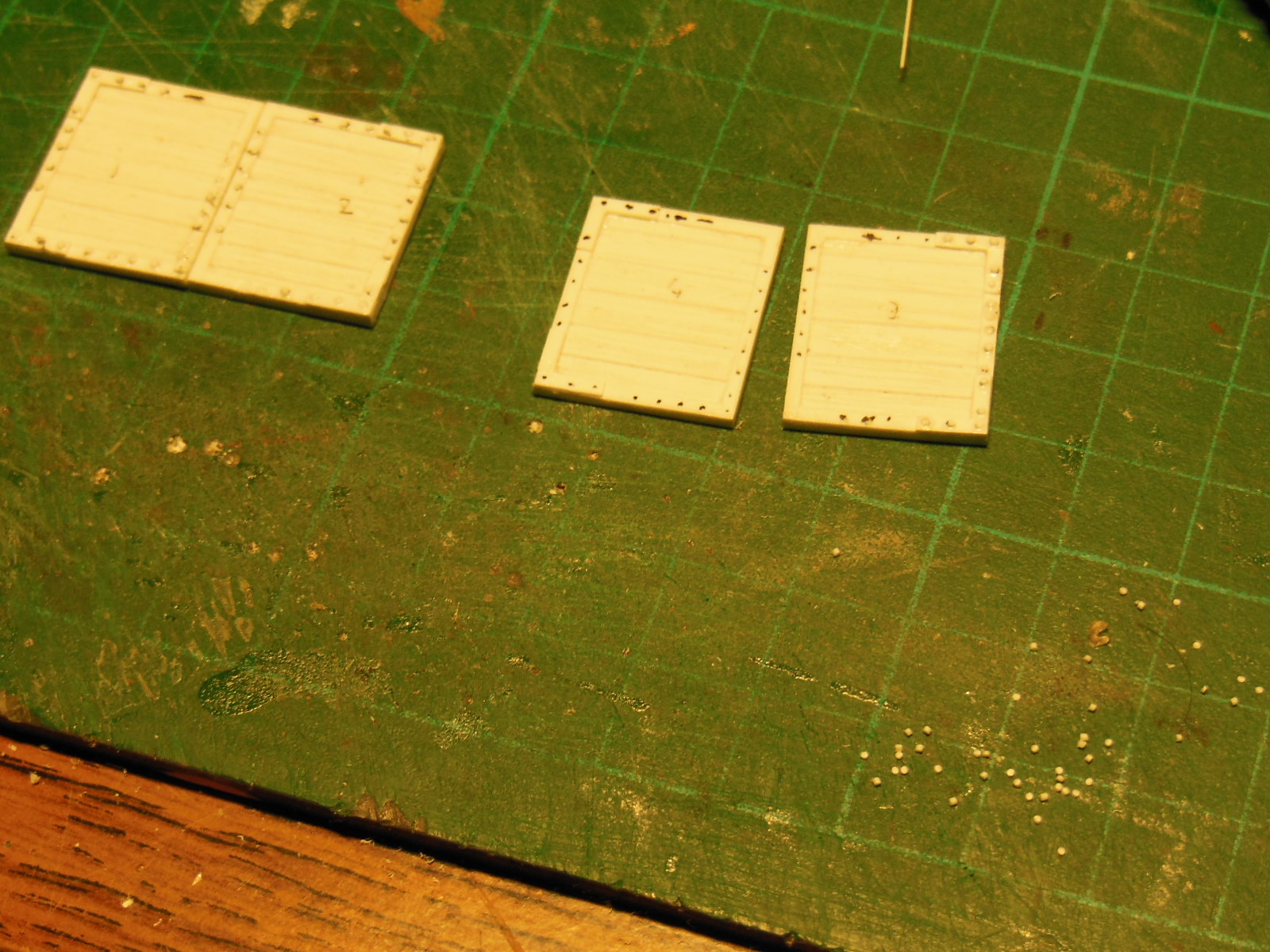

[attachimg=2]

les contours permettent de réaliser le petit rebord intérieur des portes

[attachimg=3]

et voilà
Yvan

[Y]

Les faces extérieures des portes!

pose de la boulonnerie

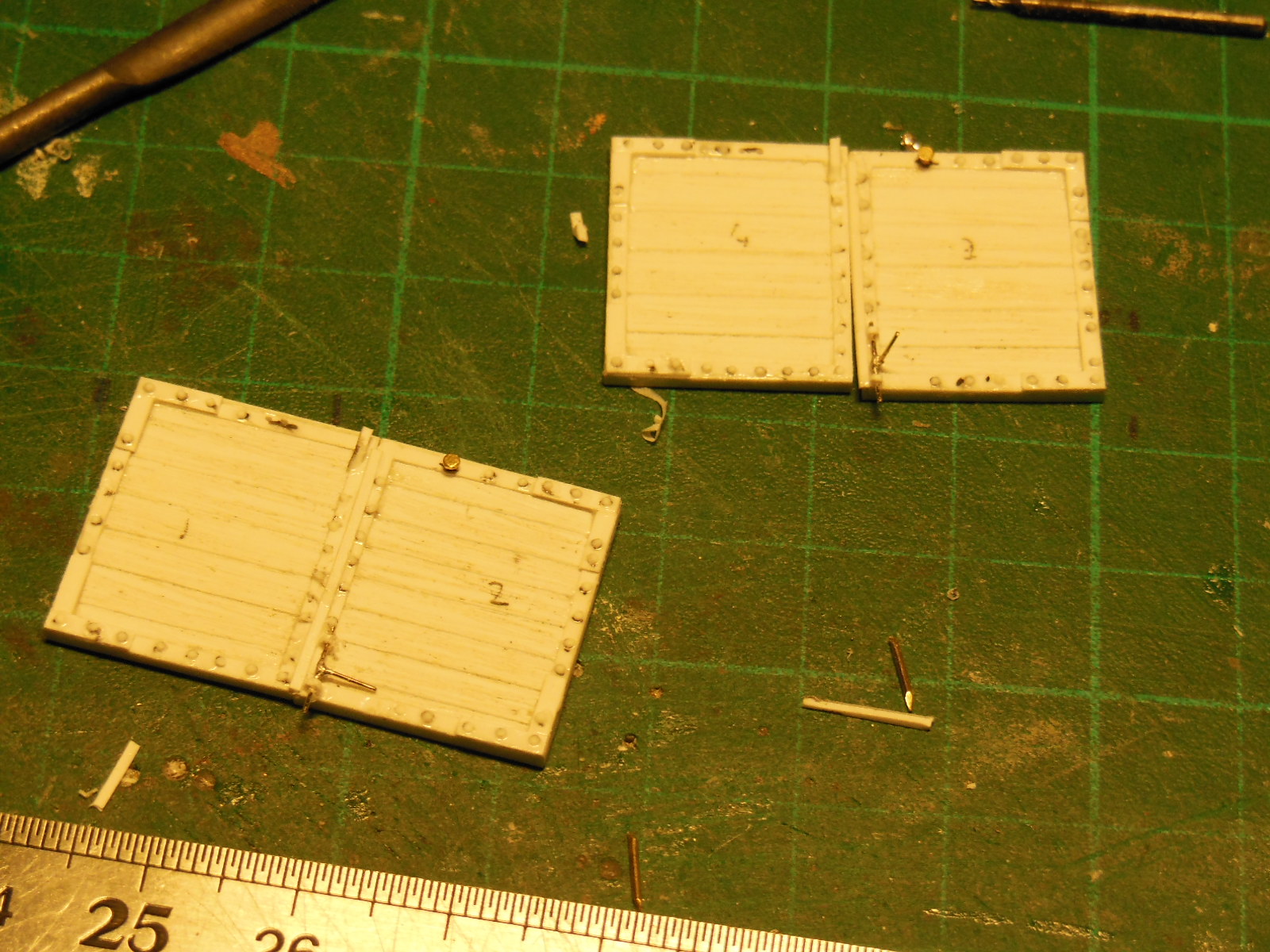

[attachimg=1]

et des premiers accessoires de verrouillages

[attachimg=2]

prochaine étape, la mise en place

à bientôt,
Yvan

[malletslm]

Est-ce que l'on s'achemine vers des portes battantes fonctionnelles ?

[Y]

[quote="malletslm"]
Est-ce que l'on s'achemine vers des portes battantes fonctionnelles ?
[/quote]

Je pense que c'est possible

[attachimg=1]

on verra

[Pirlouit95]

Bonjour Yvan.
Je viens de visionner ce fil et un seul mot me vient:
OUFTI!!!!!
Un véritable travail d'horloger.
Chapeau bas.

[tram]

Je dirais même qu'Yvan est un orfèvre de la carte plastique!

[Y]

AVERTISSEMENT: Certaines pièces présentées dans ce message peuvent heurter la sensibilité des plastico-sceptiques

début de la pose des portes; d'abord des gonds en laiton de 0,4mm

[attachimg=1]

ensuite des charnières (en plastique de 0,5mm) sur le tapis vert,

[attachimg=2]

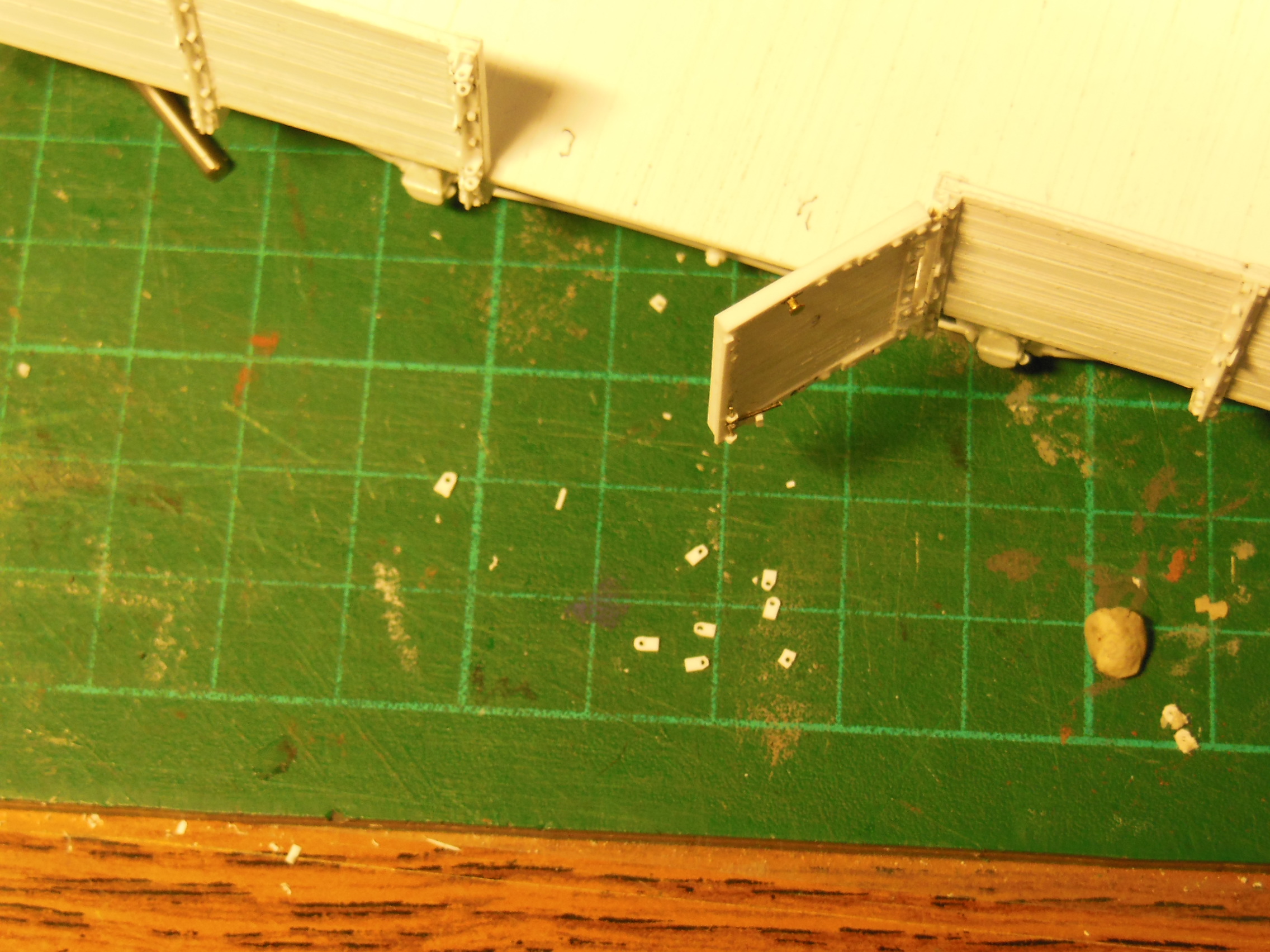

et une porte posée

[attachimg=3]

il n'en manque plus que trois

à bientôt,
Yvan

[Y]

Et de quatre

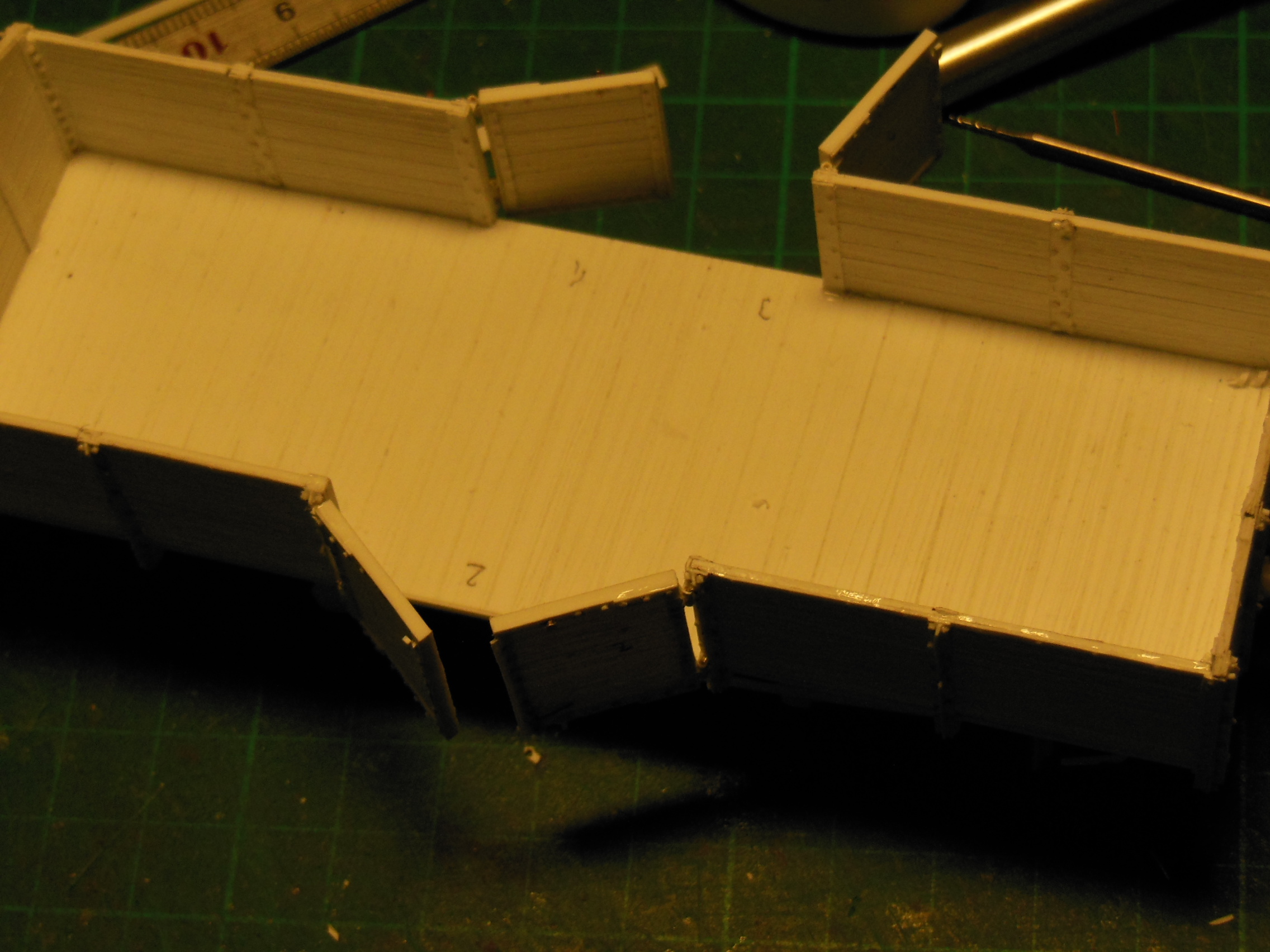

[attachimg=1]

plus que quelques détails avant la peinture ...

[mlm]

Bon demain soir, il est réceptionné par la Compagnie et le weekend prochain tu attaques ton nouveau projet.....

[Pirlouit95]

[quote="mlm"]
Bon demain soir, il est réceptionné par la Compagnie et le weekend prochain tu attaques ton nouveau projet.....
[/quote]

Tout dépend. S'il s'use aussi vite que Yvan ne le fabrique, la semaine prochaine, il faut déjà prévoir à le remplacer.

[Y]

[quote="mlm"]
Bon demain soir, il est réceptionné par la Compagnie et le weekend prochain tu attaques ton nouveau projet.....
[/quote]
calendrier utopique

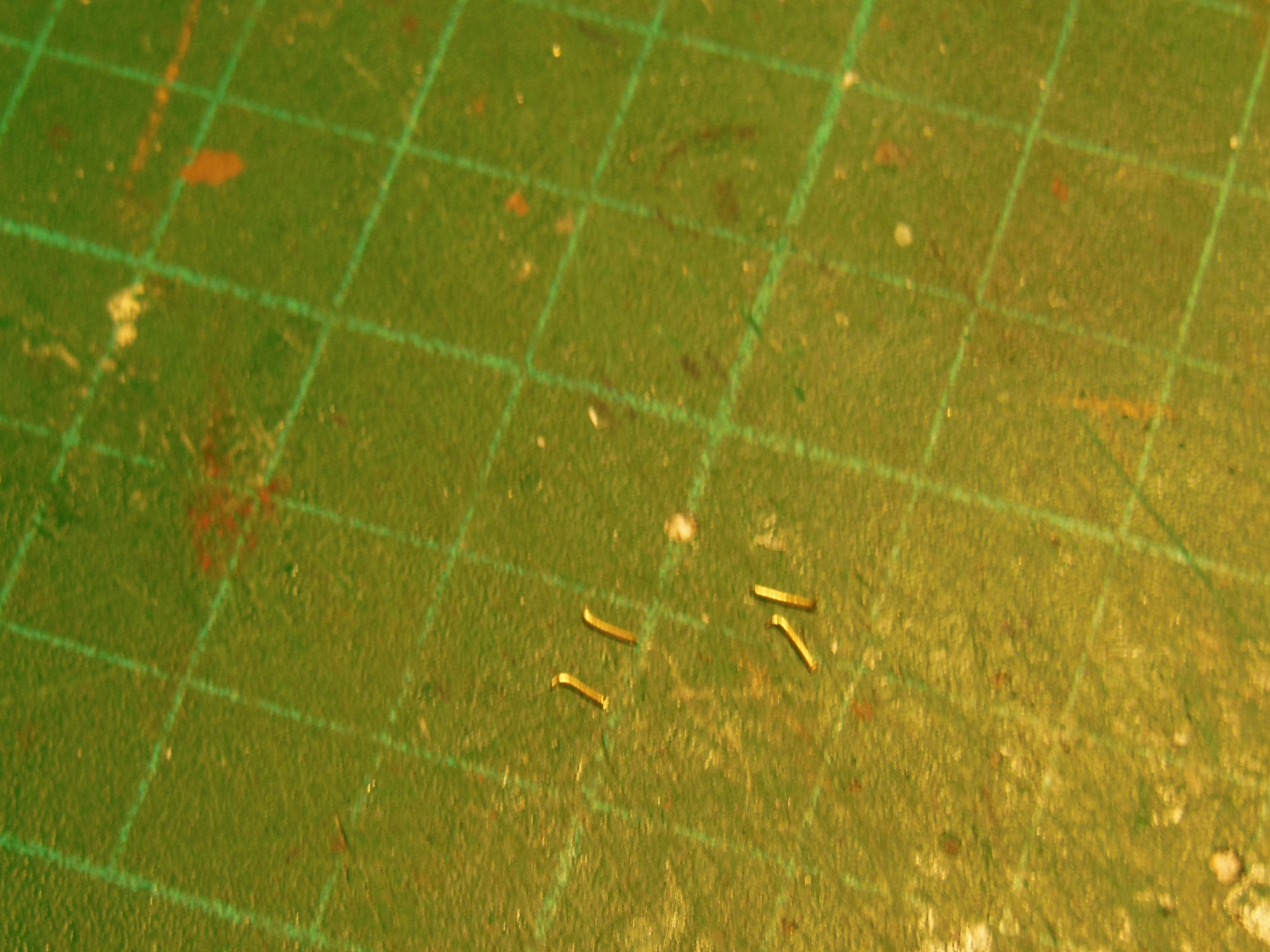

un peu de laiton pour me réacclimater doucement : les barres de portes

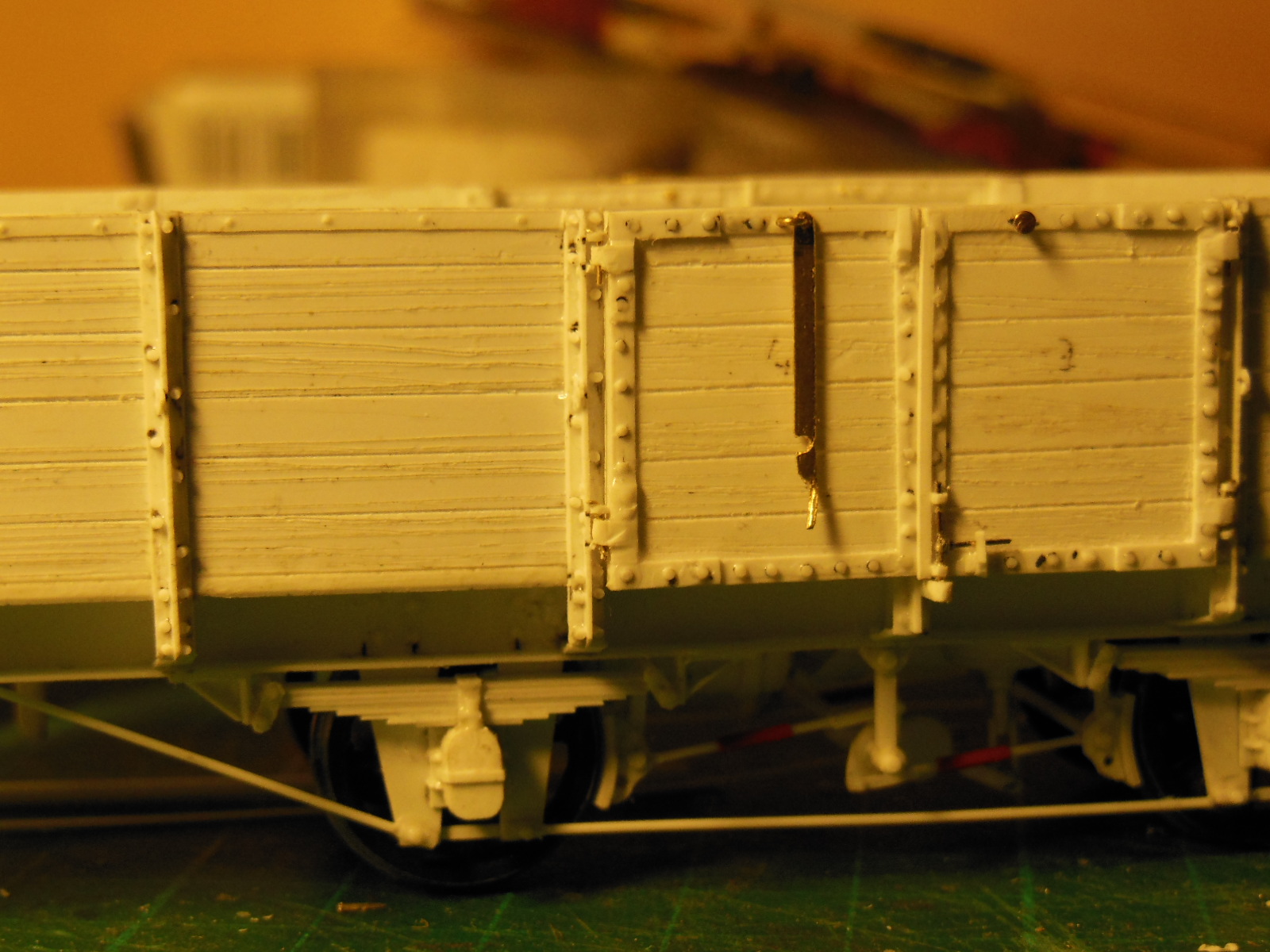

[attachimg=1]

pour l'instant elles fonctionnent

[attachimg=2]

tout à l'heure les chainettes
Yvan

[Y]

Les chainettes de sécurité

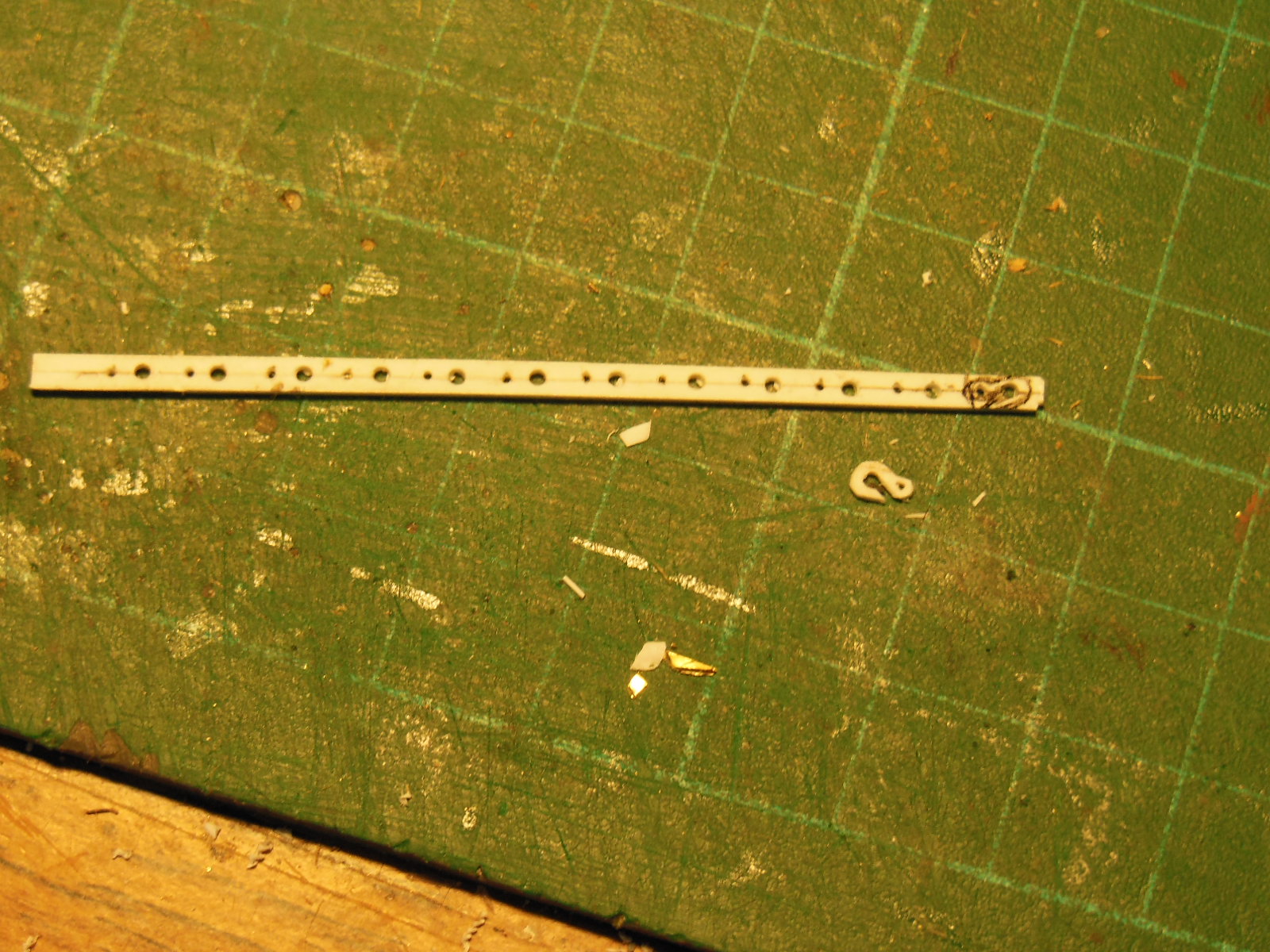

taille des crochets

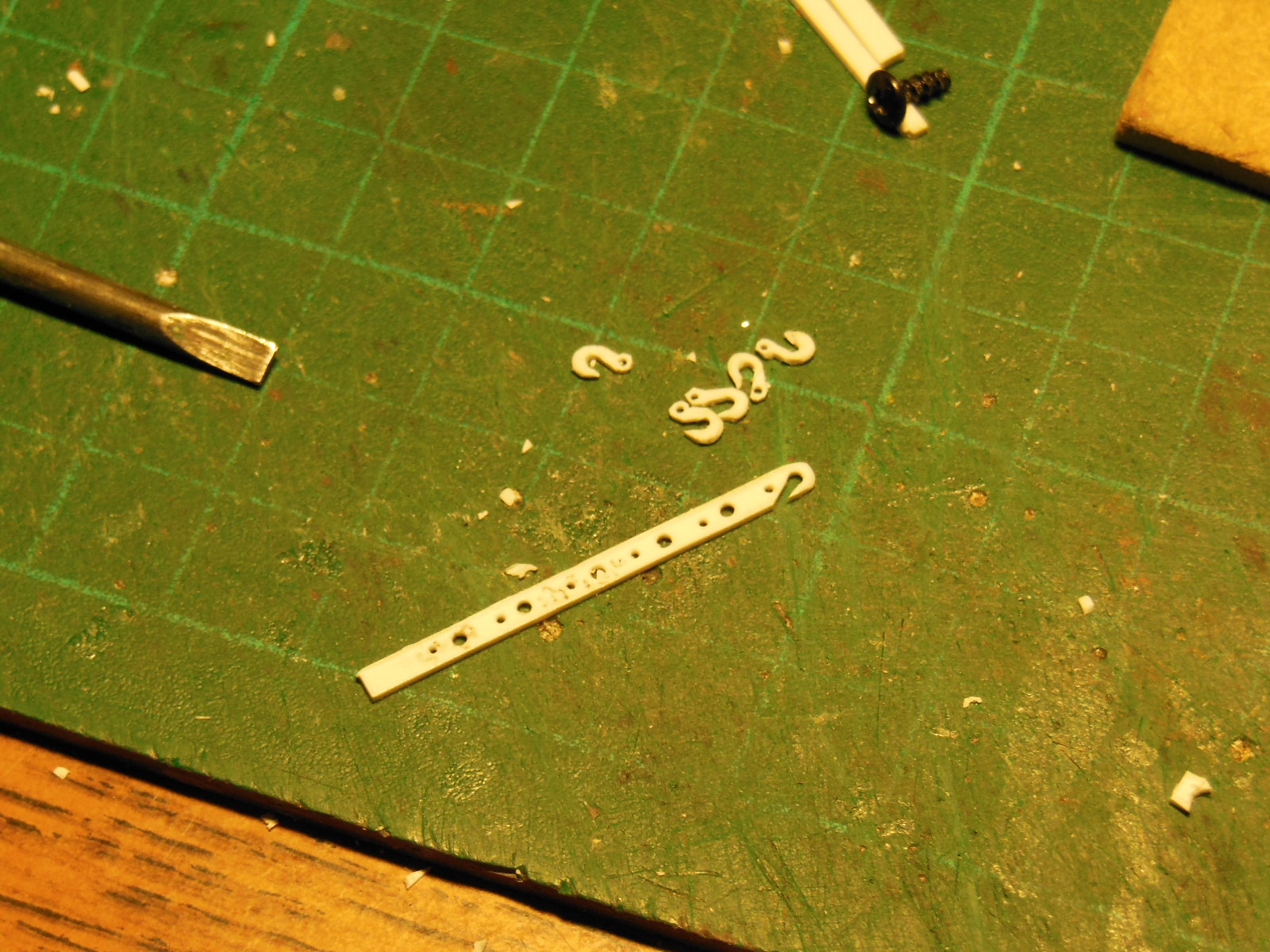

[attachimg=1]

[attachimg=2]

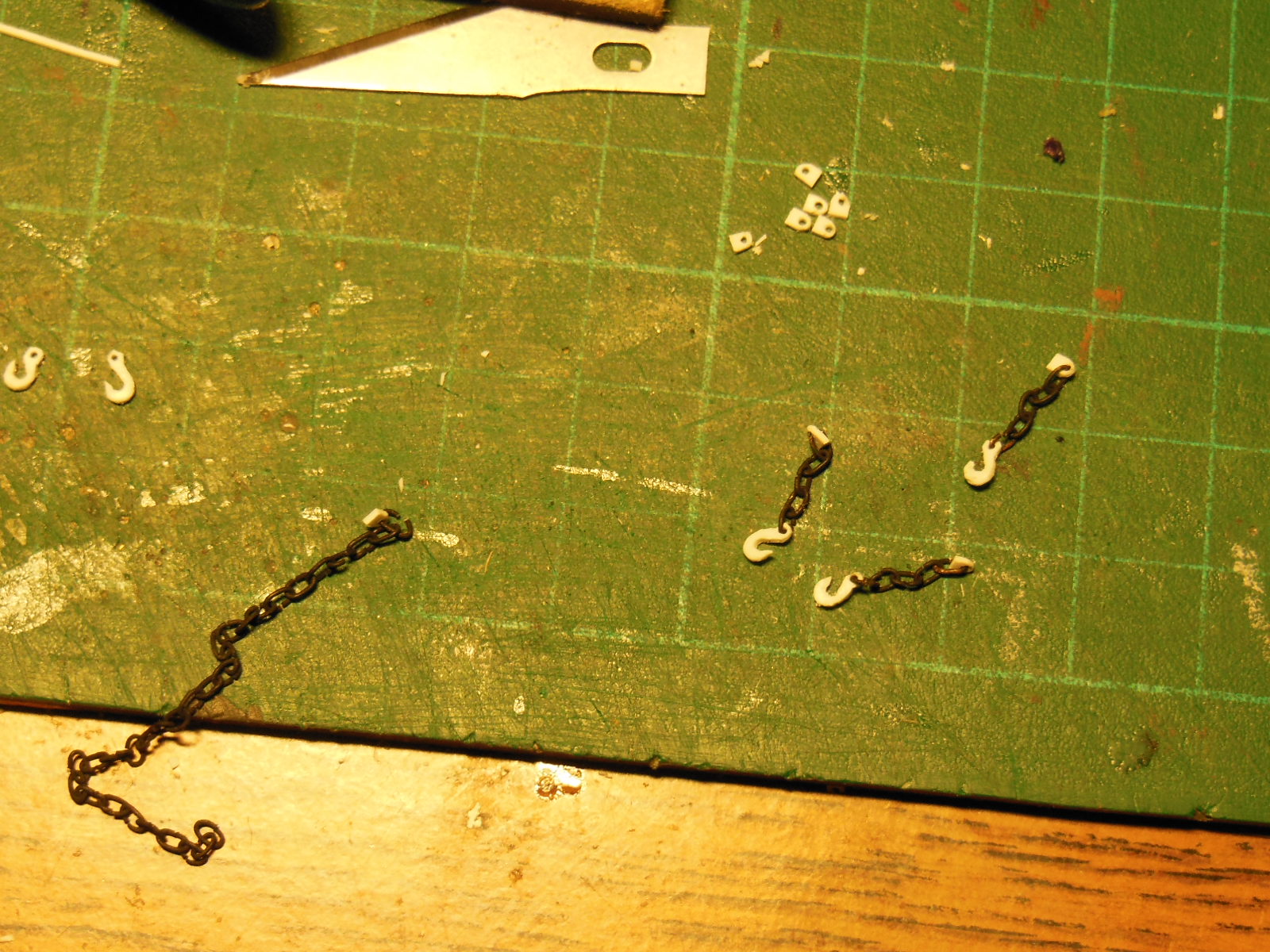

et mise en place sur la chaine (il m'en reste d'un précédent modèle)

[attachimg=3]

la fabrication chaine est décrite sur le fil des Corpets par Netmétrique;
à la différence que je coupe au cutter sur le flanc, du coup pas de perte de matière et je fais donc mon gabarit interne sans calculer cette perte
(les maillons ne sont pas soudés; ce n'est pas le poids du crochet qui va les déformer )

à bientôt,
Yvan

[malletslm]

Alors que je venais sur le fil pour m'extasier sur les portes ouvrantes et la barre de verrouillage aperçues hier  , Je découvre ce matin avec stupéfaction  les crochets de chaîne de sécurité... taillés "à façon" !

[Pirlouit95]

Alors là, je ne sais plus quoi dire.
Je n'ai pas de superlatif assez fort pour ça.

[Y]

[quote="malletslm"]
Je découvre ce matin avec stupéfaction  les crochets de chaîne de sécurité... taillés "à façon" !
[/quote]

Au risque de me faire gronder par les modérateurs ,

la technique peut être utilisée en HO;

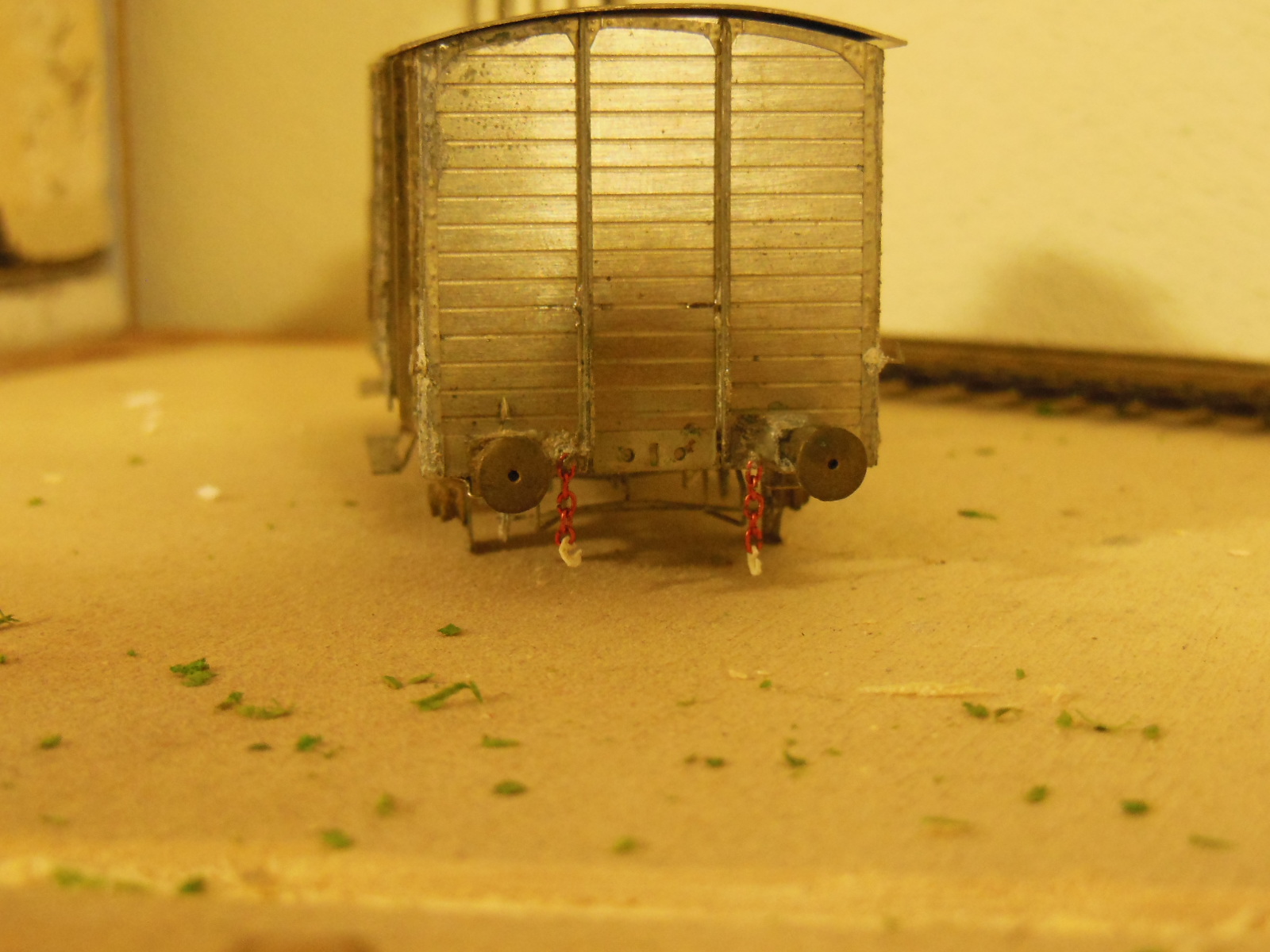

[attachimg=1]

[attachimg=2]

[attachimg=3]

pour le HOm, je n'ai pas essayé

[Y]

il a fait trop beau ce dimanche,

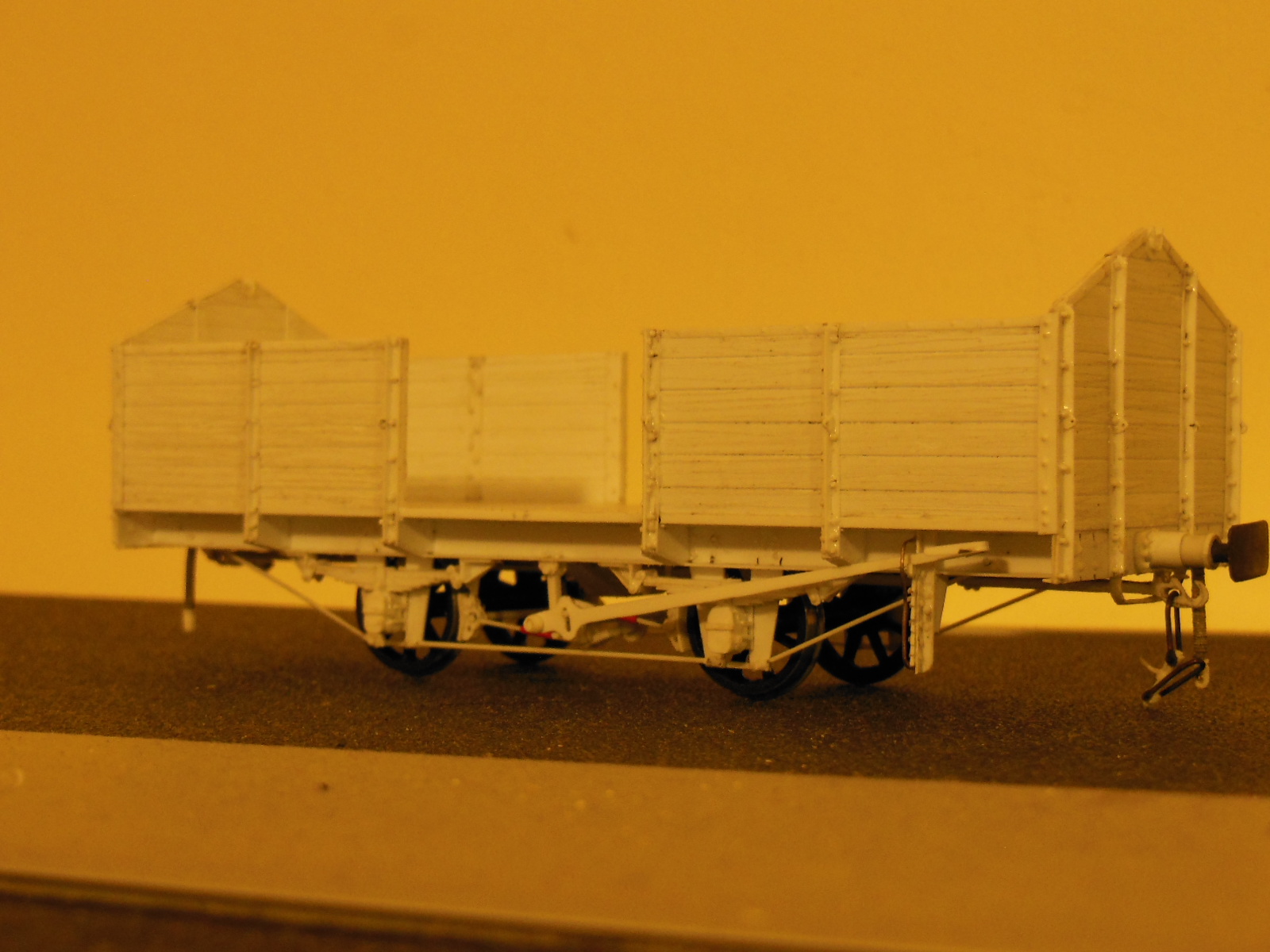

alors juste l’apprêt après déshabillage de tout ce qui s'enlève.

[attachimg=1]

Et une photo que j'avais zappé lors du message des chainettes (le support)

[attachimg=2]

à bientôt,
Yvan

[Y]

Bonsoir,

depuis hier: les anneaux d'arrimage

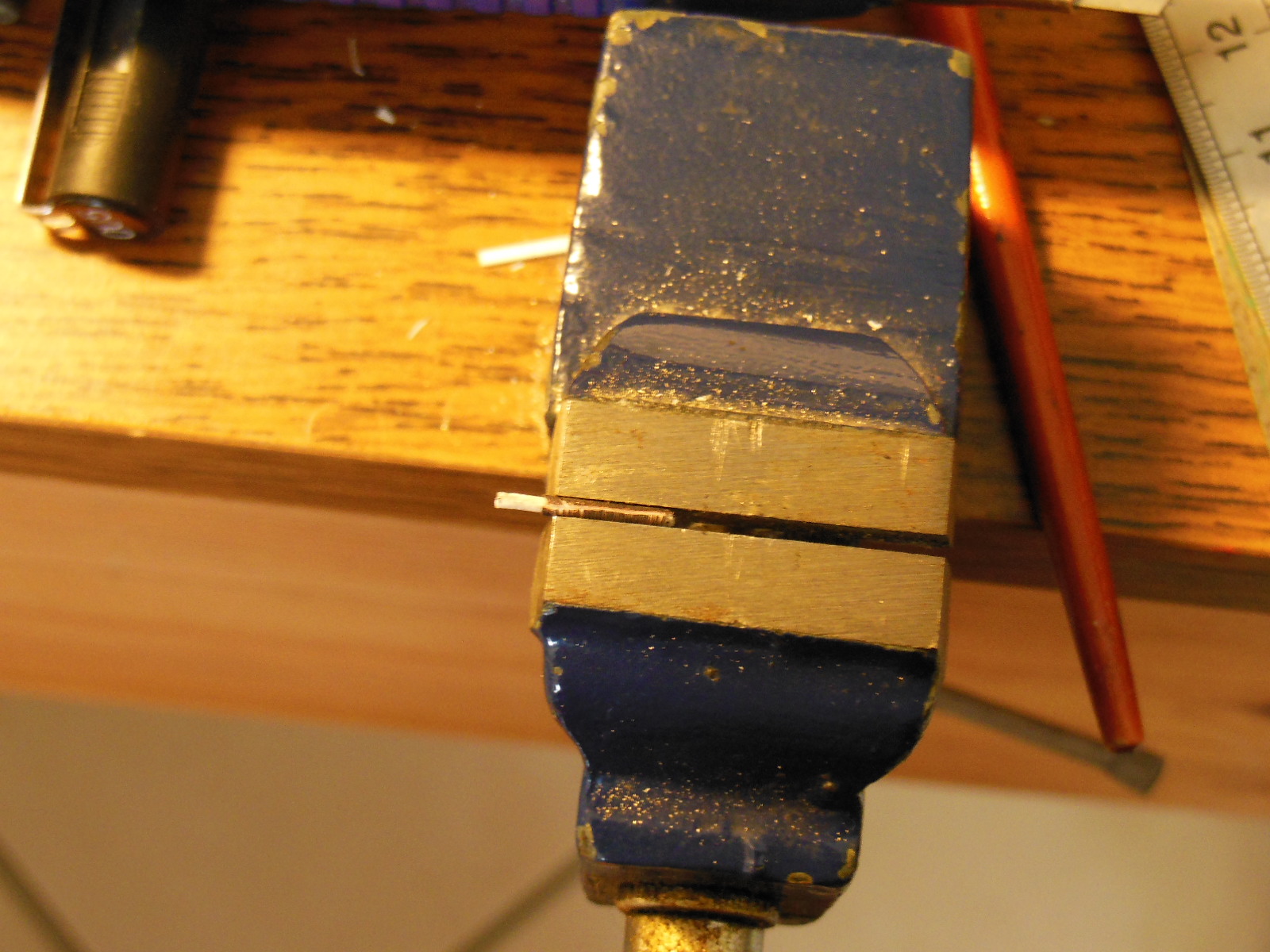

entortillage de cuivre

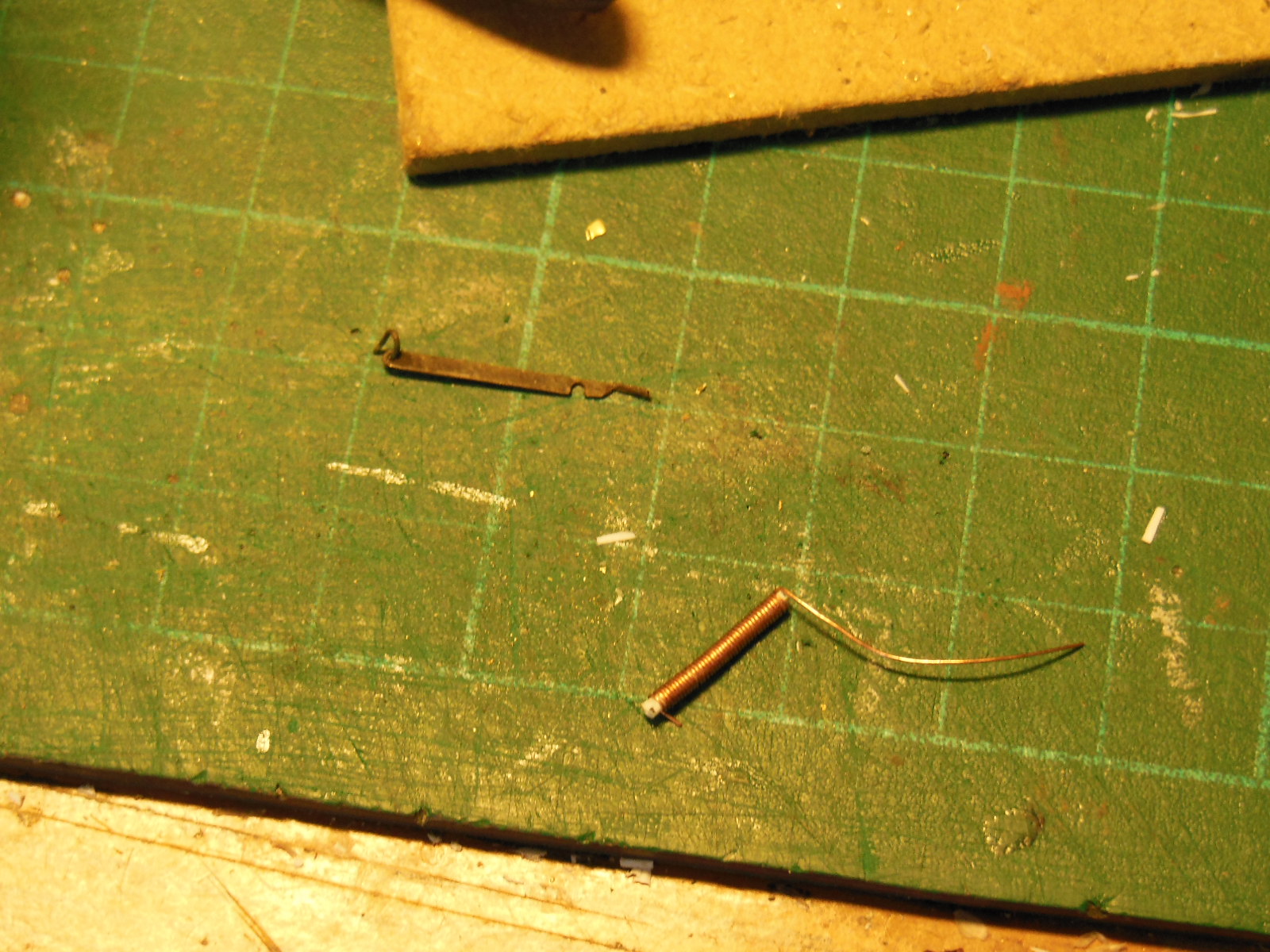

[attachimg=1]

découpe des anneaux

[attachimg=2]

et récolte abondante

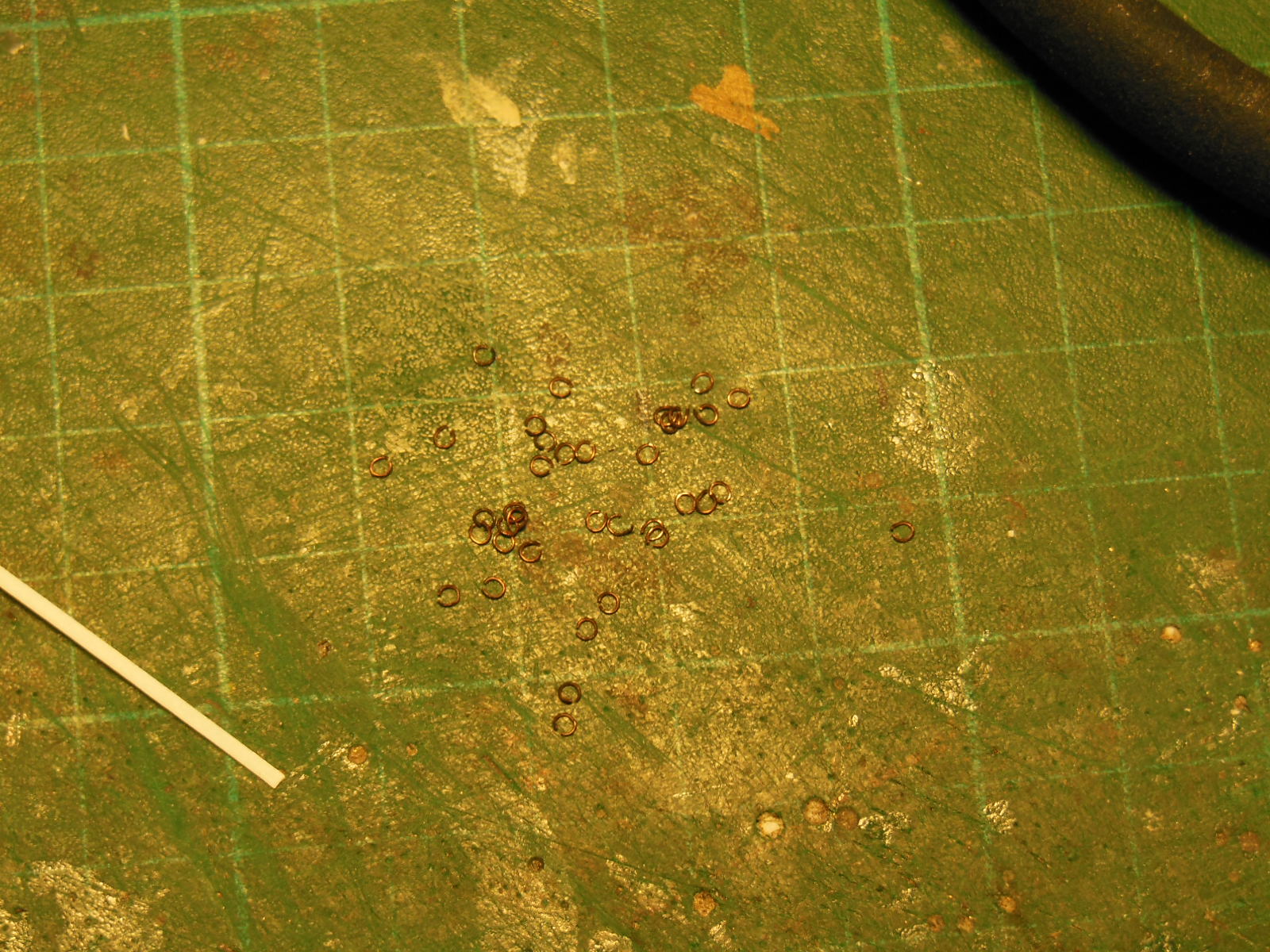

[attachimg=3]

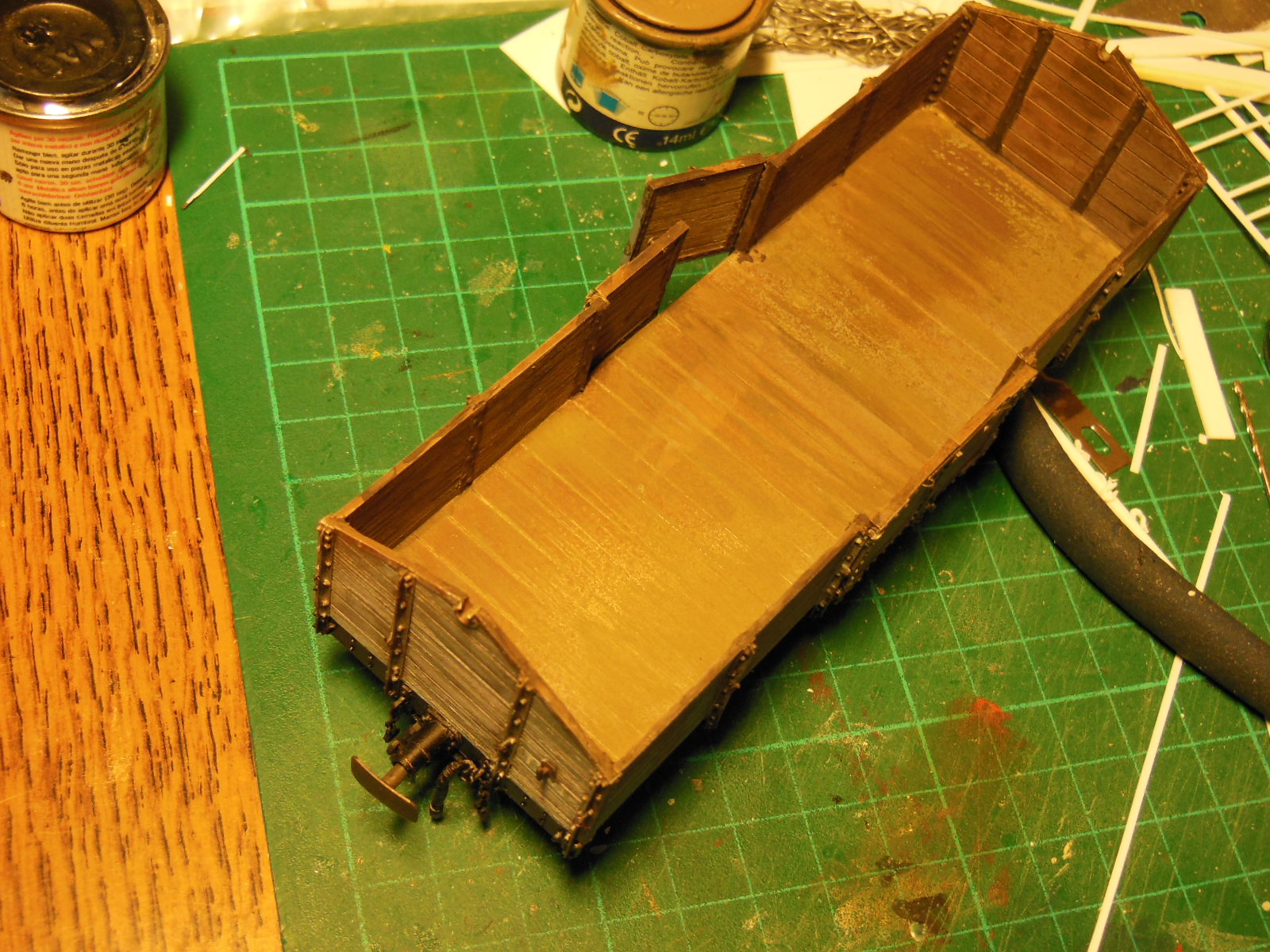

je vous passe la phase un coup de bombe gris; un peu de scotch et un peu de noir pour le chassis
et je pose les anneaux

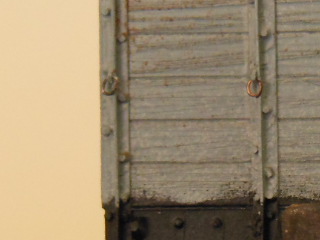

[attachimg=4]

puis les chainettes sur les traverses

[attachimg=5]

soirée peinture & patine à venir

Yvan

[netmetrique]

Courage, plus qu'une petite dizaine à faire identiques pour une petite rame sympa....

[Y]

[quote="netmetrique"]
Courage, plus qu'une petite dizaine à faire identiques pour une petite rame sympa....
[/quote]
Oui, mais ça ne rentrera pas dans mes coulisses

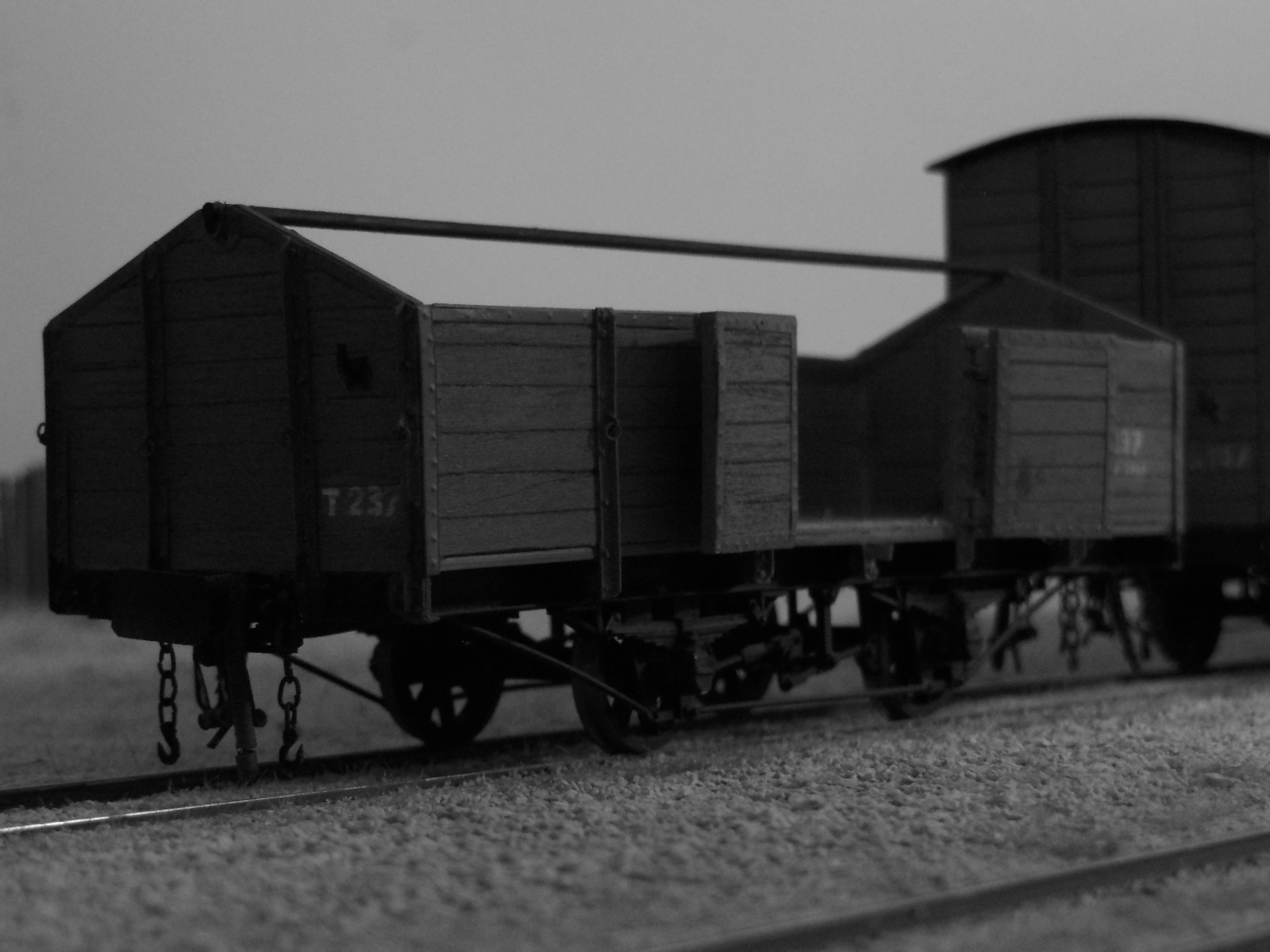

Il est enfin fini, après une petite vingtaine d'euros d'investissement

donc je repose les attelages

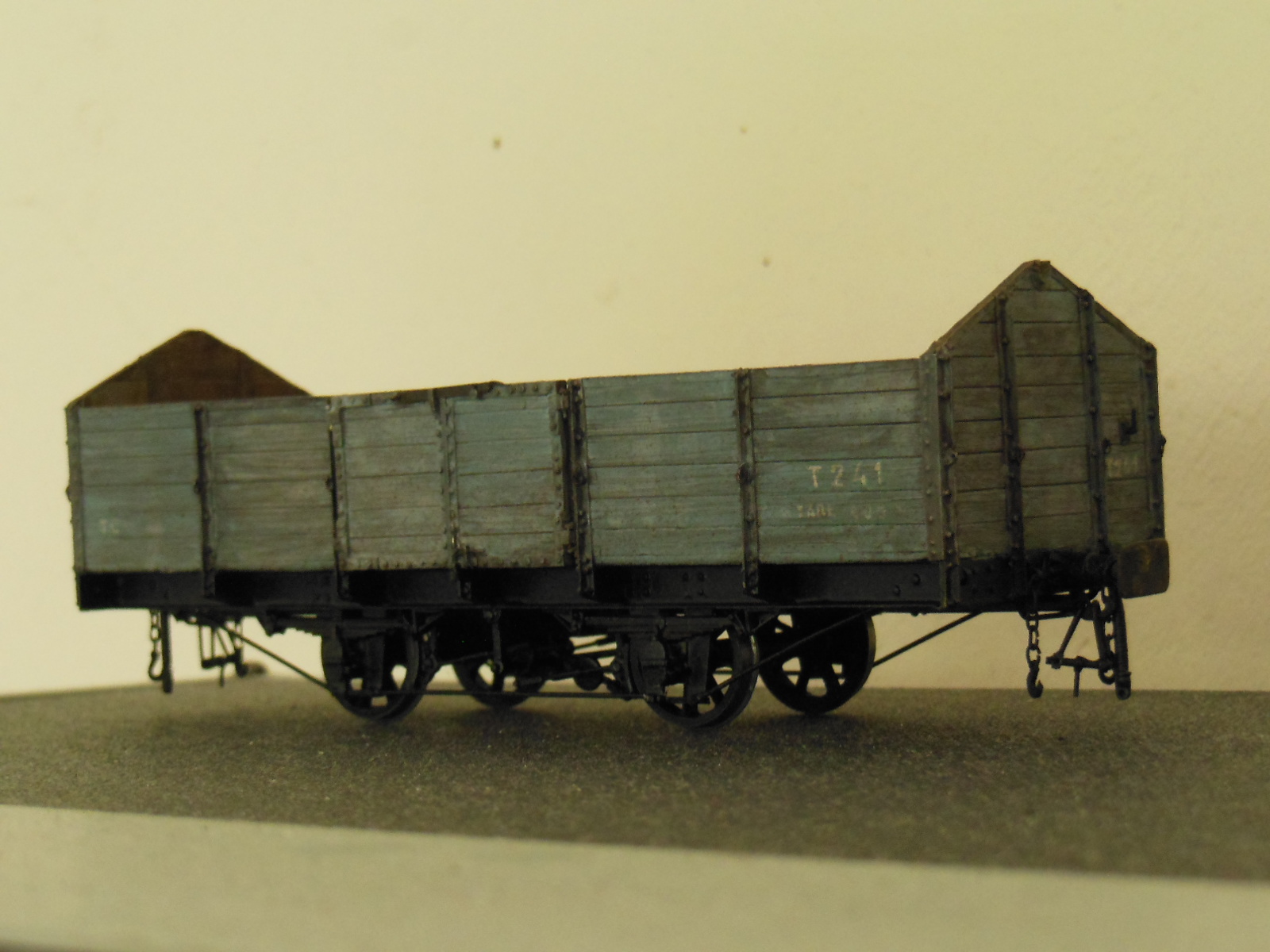

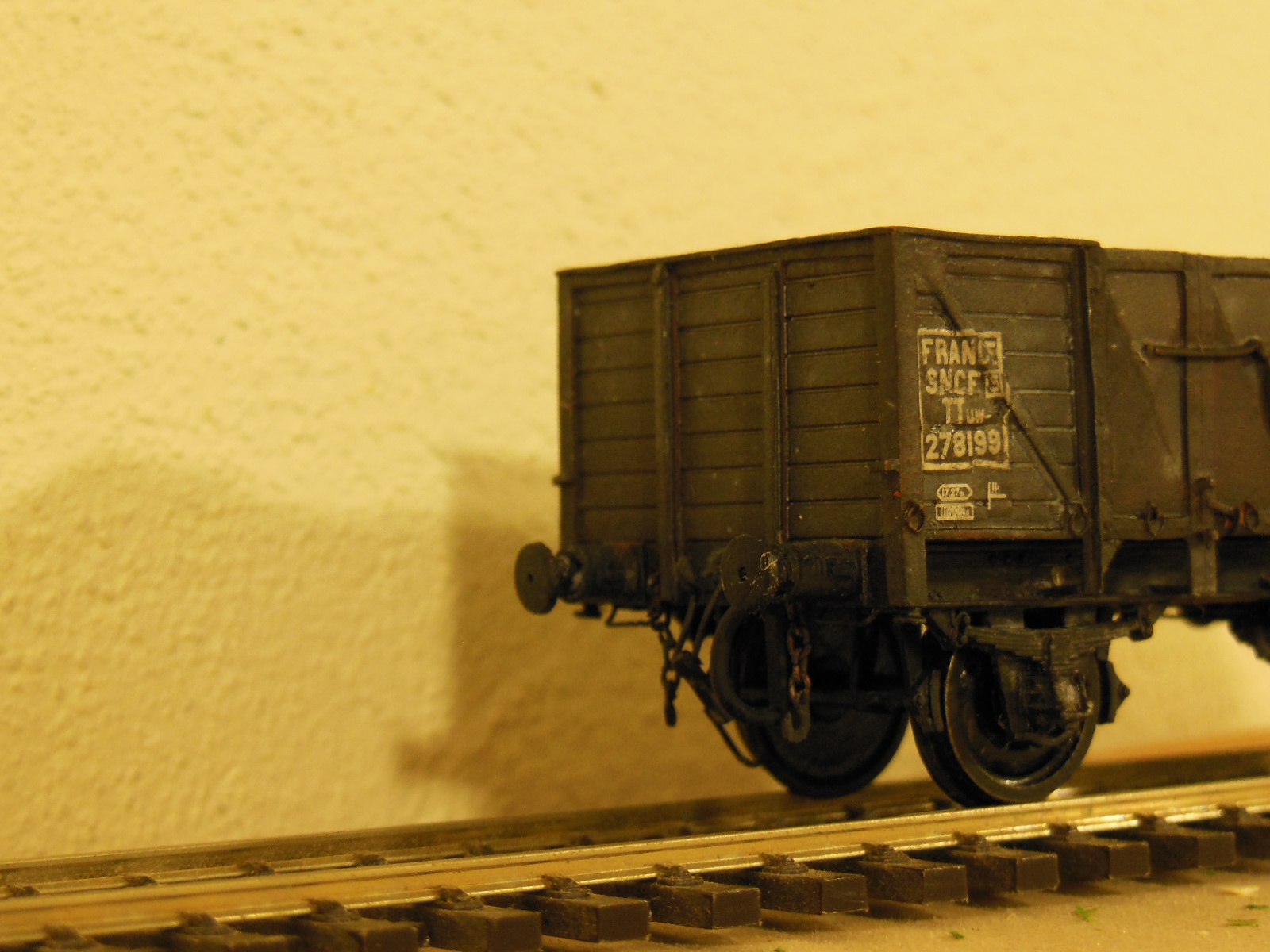

[attachimg=1]

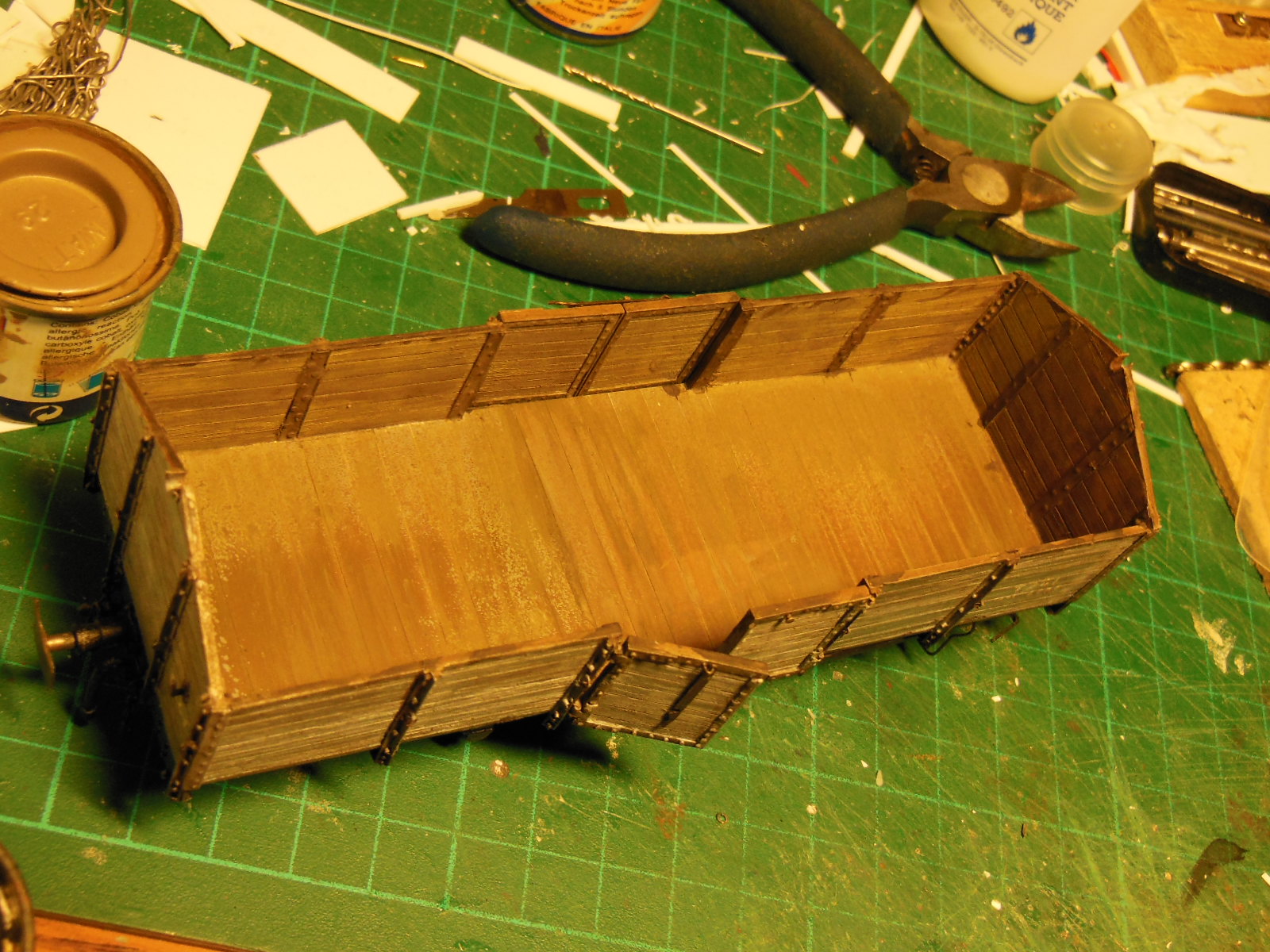

deux photos aériennes

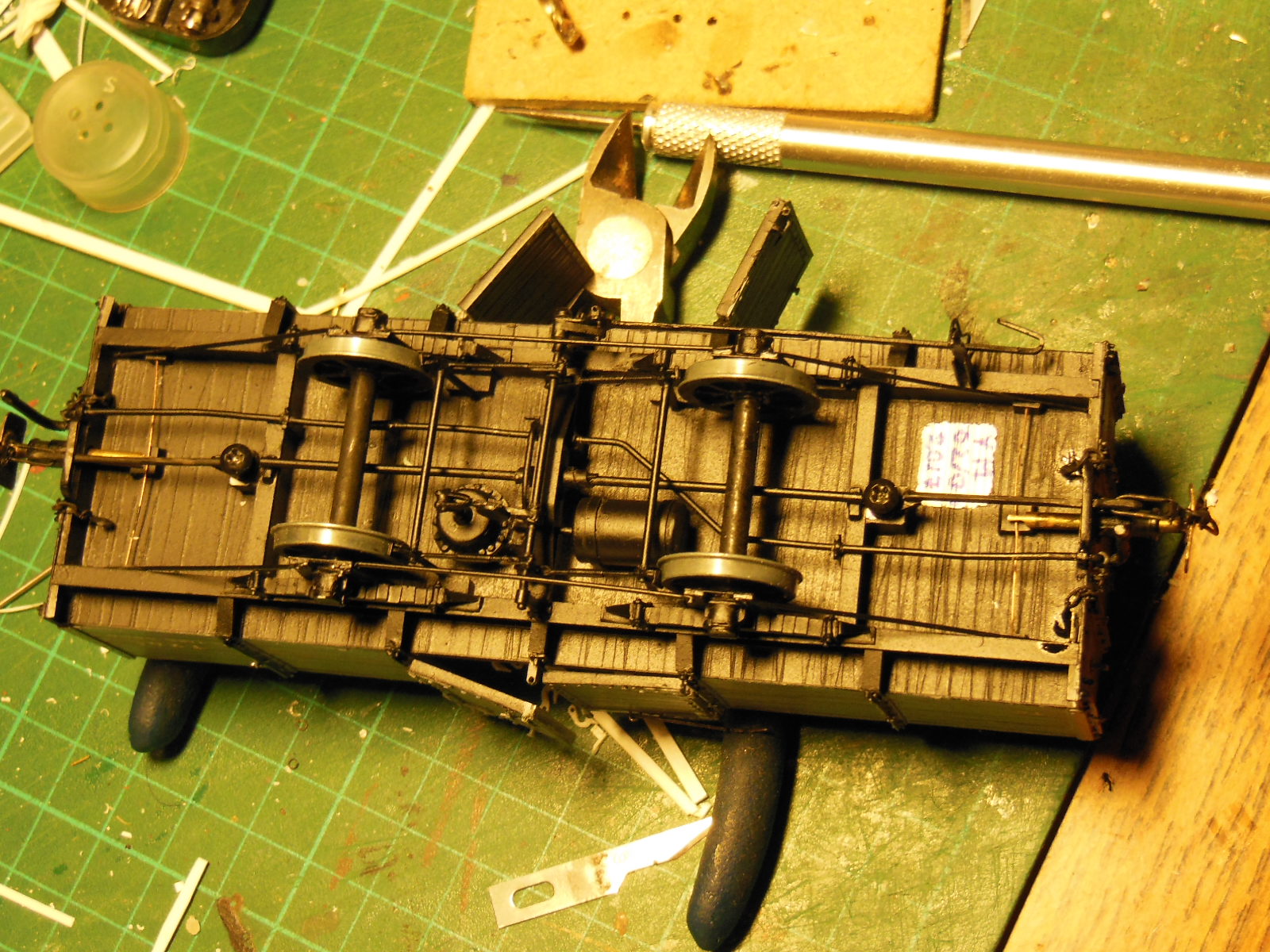

[attachimg=2]

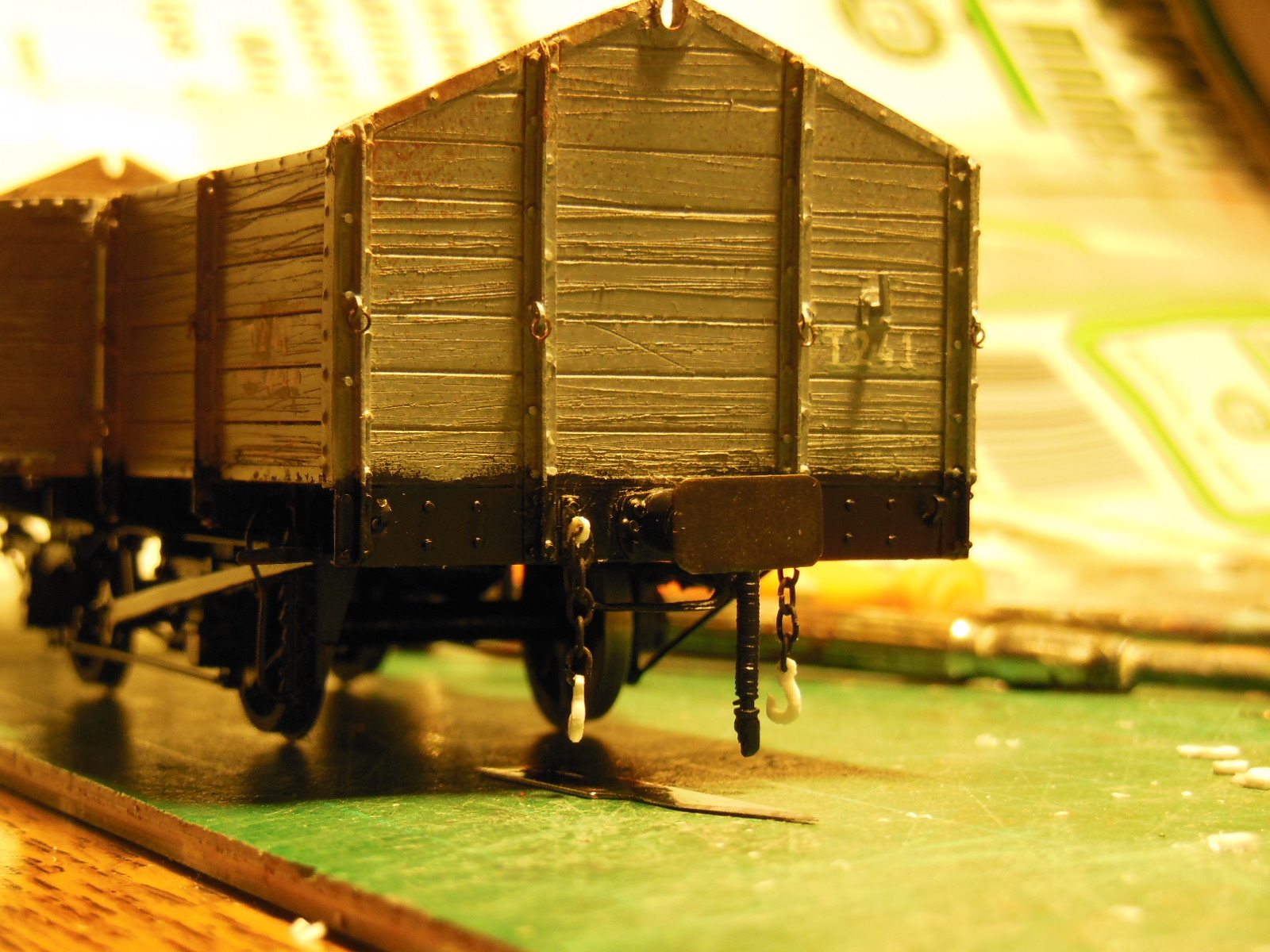

[attachimg=3]

coté frein de parc (qui est encore mobile )

[attachimg=4]

coté cylindre

[attachimg=5]

et de face

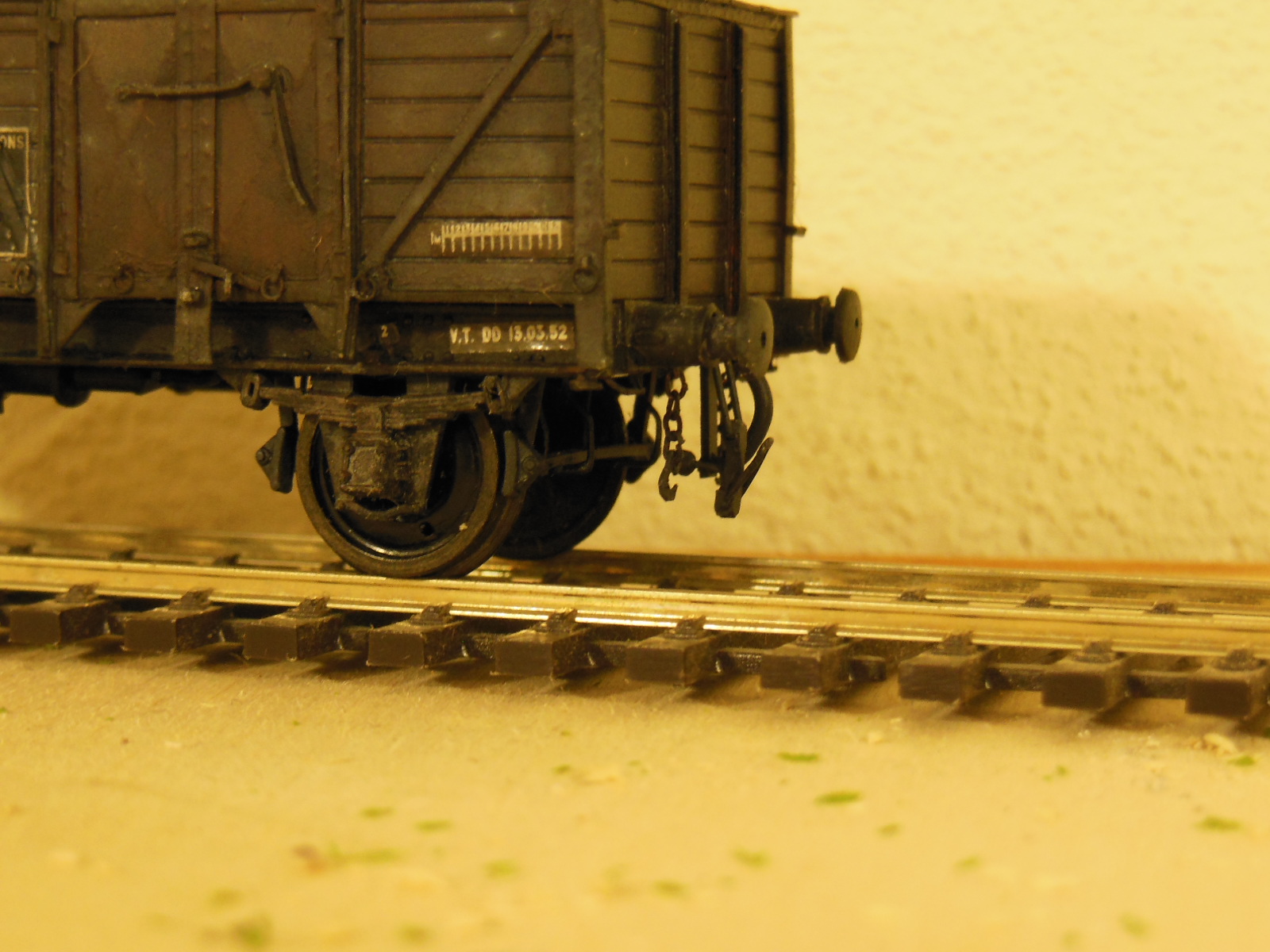

[attachimg=6]

je vais pouvoir aller le roder

à bientôt,
Yvan

[mlm]

Et la barre de faîtage.......
Il modèle plus vite que son ombre notre ami Y....Bravo...L'avantage de la carte plastique...pas besoin de beaucoup de préparation avant de peindre

[tram]

Une fois peint et patiné, qui dirait que ce n'est que de vulgaire plastique? (à prendre au 2 éme degré!)

Encore une fois bravo Yvan!
