Atelier conception 3D

[chris31]

Bonjour à tous,

Lors de notre dernière rencontre, nous avons évoqué la façon de faire des rivets.
Je vous avez promis de vérifier comment on pouvait cloner un élément pour faire, par exemple une ligne de rivets.
Comme une image vaut mieux qu'un long discours et qu'une vidéo étant un assemblage d'images diverses vaut donc encore mieux qu'un long discours, je vous ai concocté un petit tuto sur le sujet.
Vous le trouverez ici : http://chumbert.fr/GEMME/Tutos/index.html.
Bonne lecture.

[JJB]

Merci Christian

[Philippe Fontana]

Merci Christian pour cette démonstration et son ambiance musicale.

[JJB]

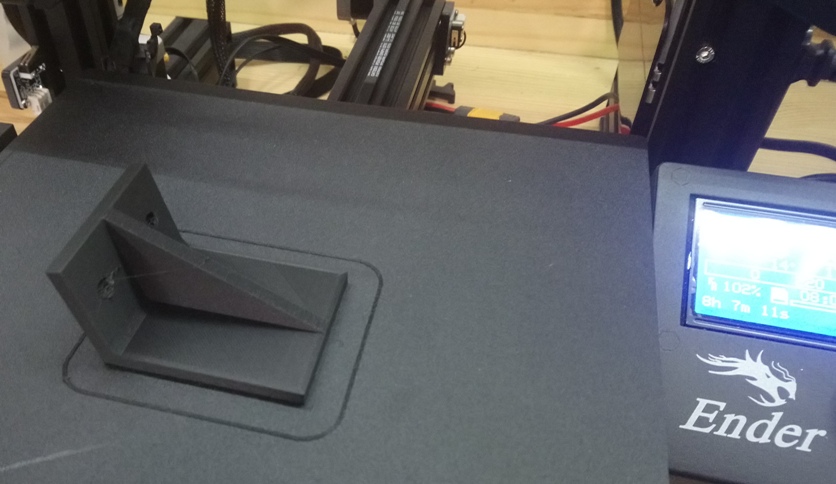

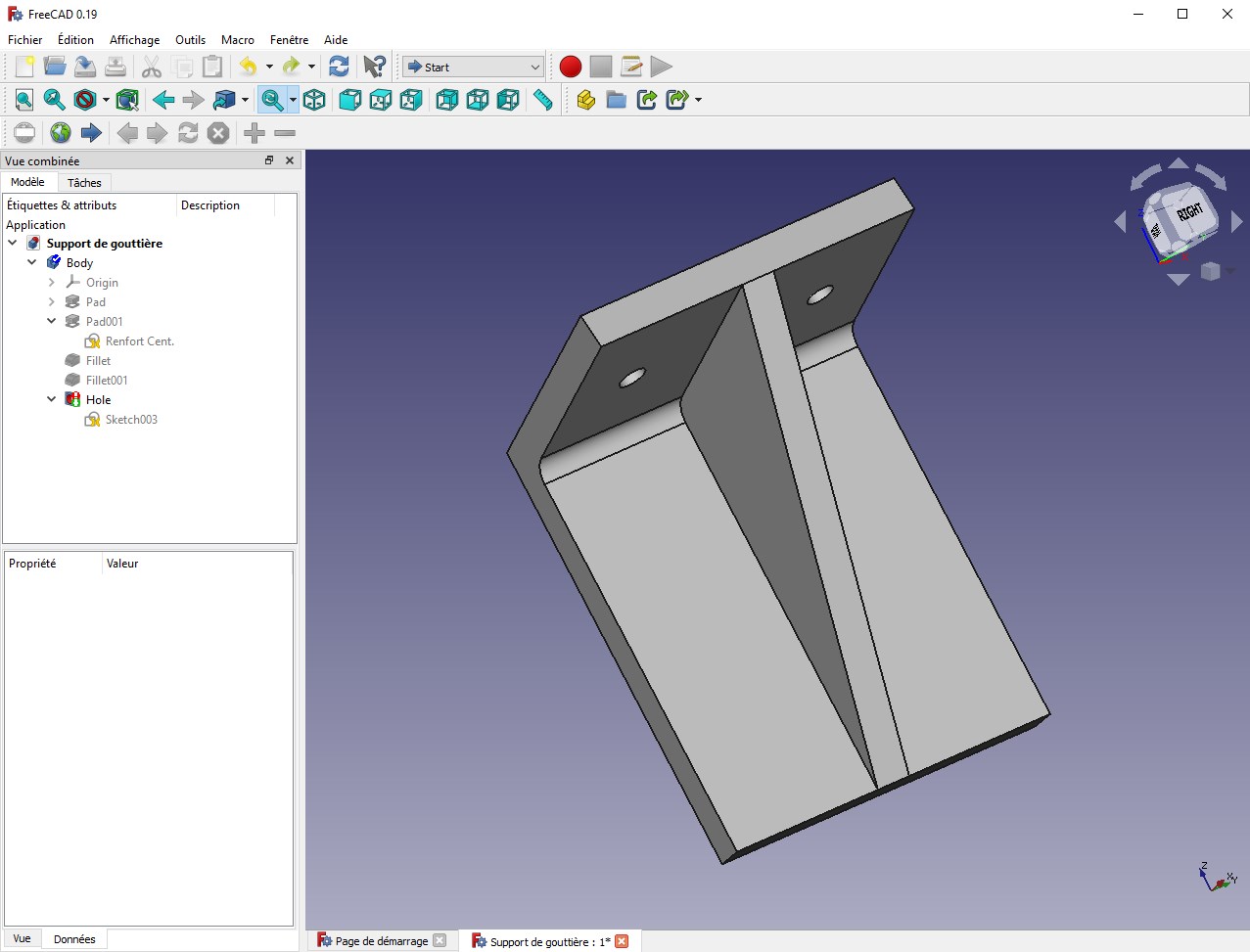

Impression de ma première pièce en 3D dessinée sur FreeCad !
[attachimg=1]

[attachimg=2]
Je vais bien finir par y arrivé…….
J-J

[Bernard JUNK]

Bravo !

[Philippe Fontana]

Super,
Tu prends de l'avance,

[netmetrique]

[quote="JJB"]
Impression de ma première pièce en 3D dessinée sur FreeCad !
[/quote]

Quelles dimensions approximatives ?

[LGB 58]

Joli résultat pour un début .

[JJB]

[quote="netmetrique"]
[quote="JJB"]
Impression de ma première pièce en 3D dessinée sur FreeCad !
[/quote]

Quelles dimensions approximatives ?[/quote]
[attachimg=1]

[netmetrique]

Merci Jean-Jacques.

Ça commence déjà à faire une belle pièce.

[LGB 58]

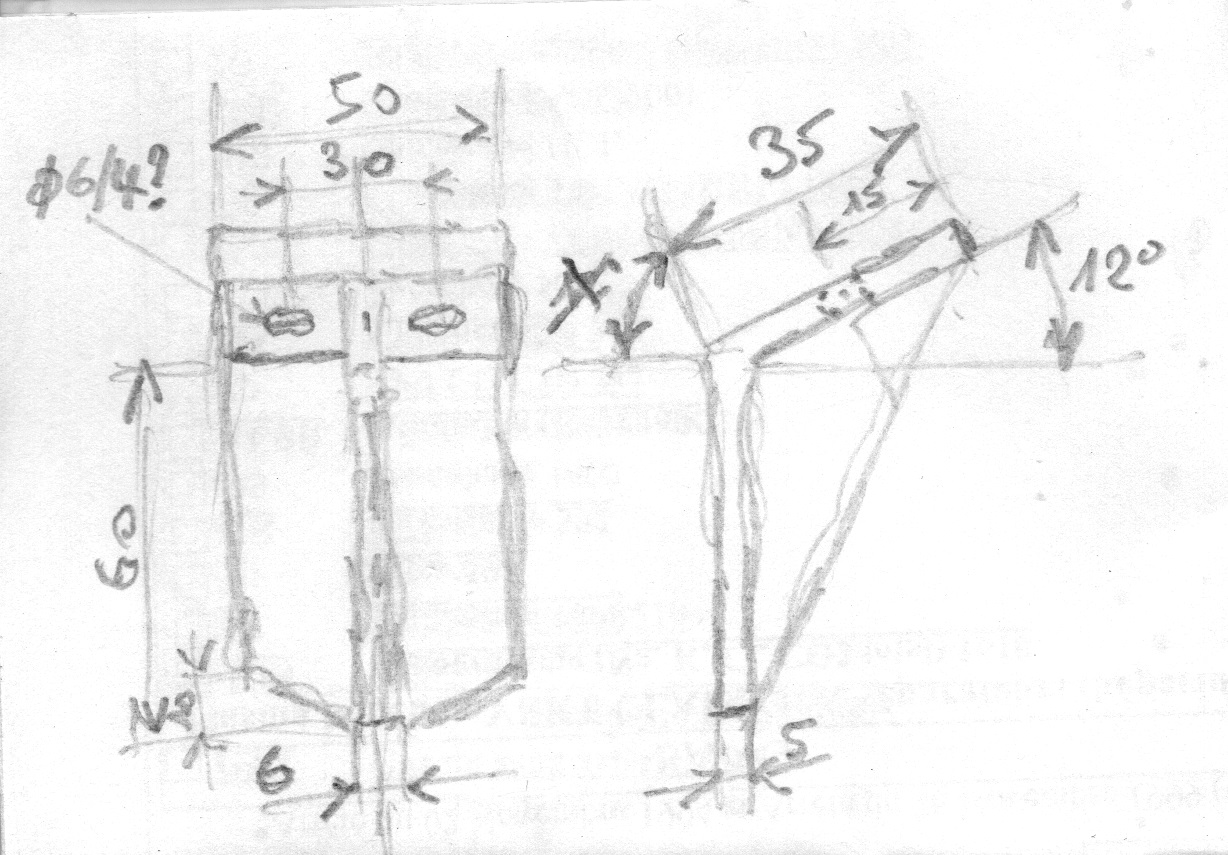

Une pièce pas si simple à réaliser en voyant ce croquis

[JJB]

Plein de problèmes non élucidés, pour l'instant...?
_ Les deux pants coupés triangulaire en bas, je dessine les esquisses, elles apparaissent sur "Parts Design" mais impossible de faire une "dépouille" (suppression de matière)? Par contre si je fais "protrusion" (Extrusion?), c'est pris en compte dessus ou dessous (au choix), donc les esquisses sont bien prisent en compte et elles sont dans le bon plan.....? Il est possible que ce soit dut au fait que je porte atteinte à la cote 60 mm qui rentre dans les contraintes de l'esquisse de base, alors qu'une protrusion ne la modifie pas? Il va falloir que j'aille fouiller de ce coté.....
_ J'ais mis sans problèmes un congé sur les 2 arrêtes interne horizontale, mais impossible de faire la même chose sur les arrêtes internes verticales du renfort central Ca n'a aucunes importance, mais, j'aimerais bien comprendre....
Voilà, voilà, de quoi s'occuper encore un bon moment.
Pour varier les "plaisirs" je me suis remis à souder un peu de laiton (maillechort), avec le kit de draisine en HOm de Marcel (c'est tout petit!), là au moins je maitrise tout les paramètres. Et si ce n'est pas le cas, ce n'est que de ma faute...
J-J

[JJB]

Bonsoir, vous n'avez pas fait FreeCad mardi ??
J-J

[chris31]

A priori non.
Il n'y a plus grand chose à dire sur Freecad lui-même.

[JJB]

Fabuleux !! On n'avais même pas commencé

[Yves 89]

Christian nous a fourni une base d'initiation aux principe de fonctionnement de Freecad. Un grand merci pour la réalisation des tutoriels.
J'ai encore du chemin à parcourir pour être un peu opérationnel. Je butte toujours sur, sans doute, des bêtises.
je pense que nous pouvons continuer à nous réunir régulièrement pour partager nos réussites et nos échecs difficultés.
Pour mon compte j'ai reproduit un certain nombre d'objets présentés sur des tutoriels. En essayant d'extrapoler à des objets de formes voisines: un coup ça marche, un coup ça marche pas... et c'est toujours difficile de trouver pourquoi.
Je propose donc de poursuivre les réunions pour échanger sur le sujet.
Est ce que les 4eme mardis du mois conviennent à tous?
Je pourrai lancer les réunions.

[Philippe Fontana]

Continuer à échanger sur nos succès et difficultés ( qui sont plus fréquentes) me paraît une excellente idée !
Le 4 ème mardi du mois aussi, sauf pour la fin du mois de décembre qui est assez chargée !

[chris31]

Oui, fin décembre risque d'être difficile.
Partons plutôt sur le 25 janvier.
D'ici là vous pouvez toujours exposer vos problèmes ici, j'essaierai de répondre à vos questions… si j'ai la solution.

[Yves 89]

Je suis d'accord, le mardi entre Noël et le jour de l'an n'est pas très approprié pour discuter de choses sérieuses  . On peut prévoir une reprise le 25 janvier. J'enverrai l'invitation.

[JJB]

OK pour moi.
A l'année prochaine, et pas (trop) d'excès.
Amicalement à tous.
J-J

[JJB]

Bonsoir.
Plein de grosses discussions 3D ce WE lors des "Journées Porte Ouvertes" (mais pas trop a cause du froid..) de notre association de modélistes de La Salvetat St Gilles.
http://www.club-sam.fr/?fbclid=IwAR1R2Q ... qCwxfncuPg

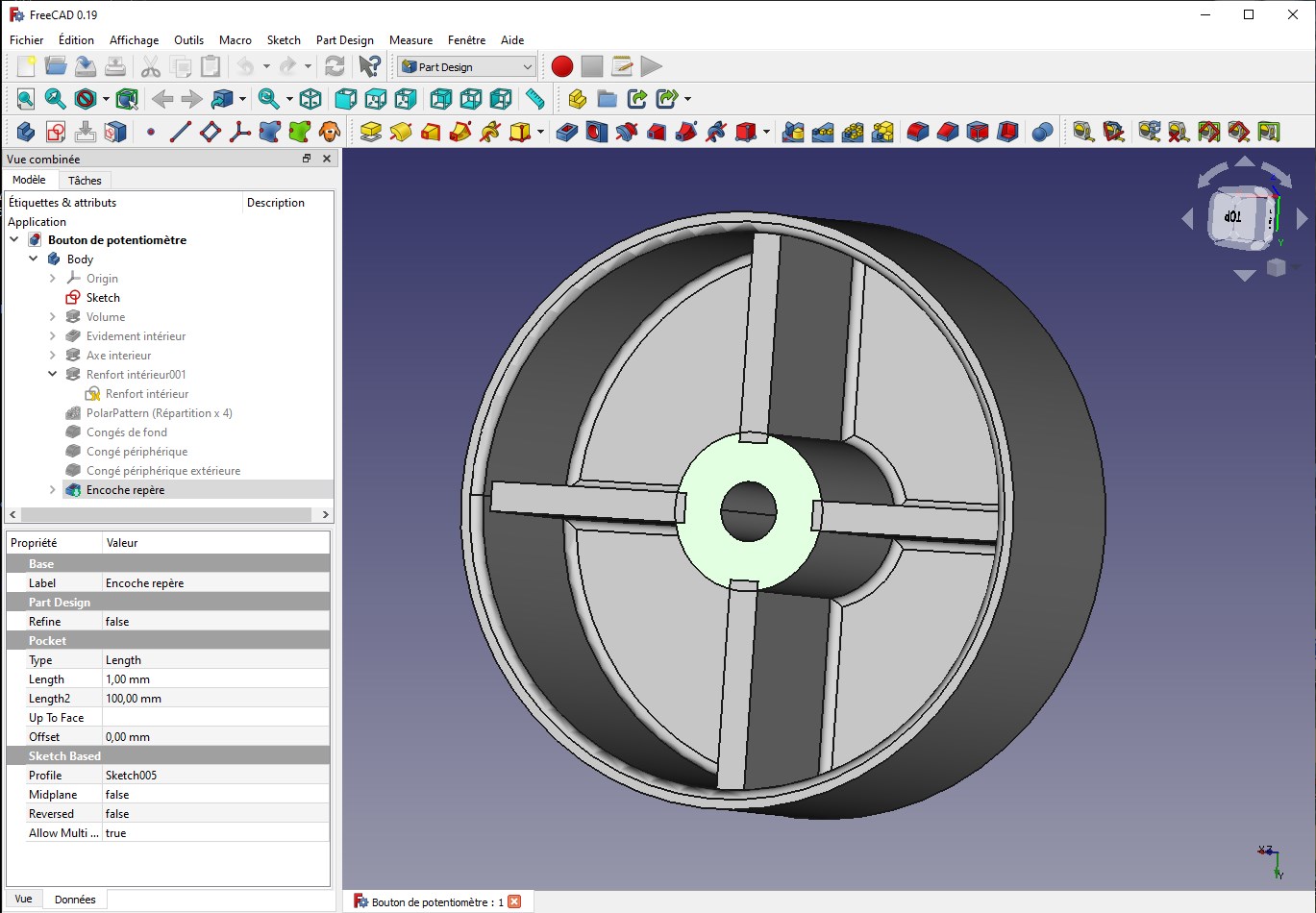

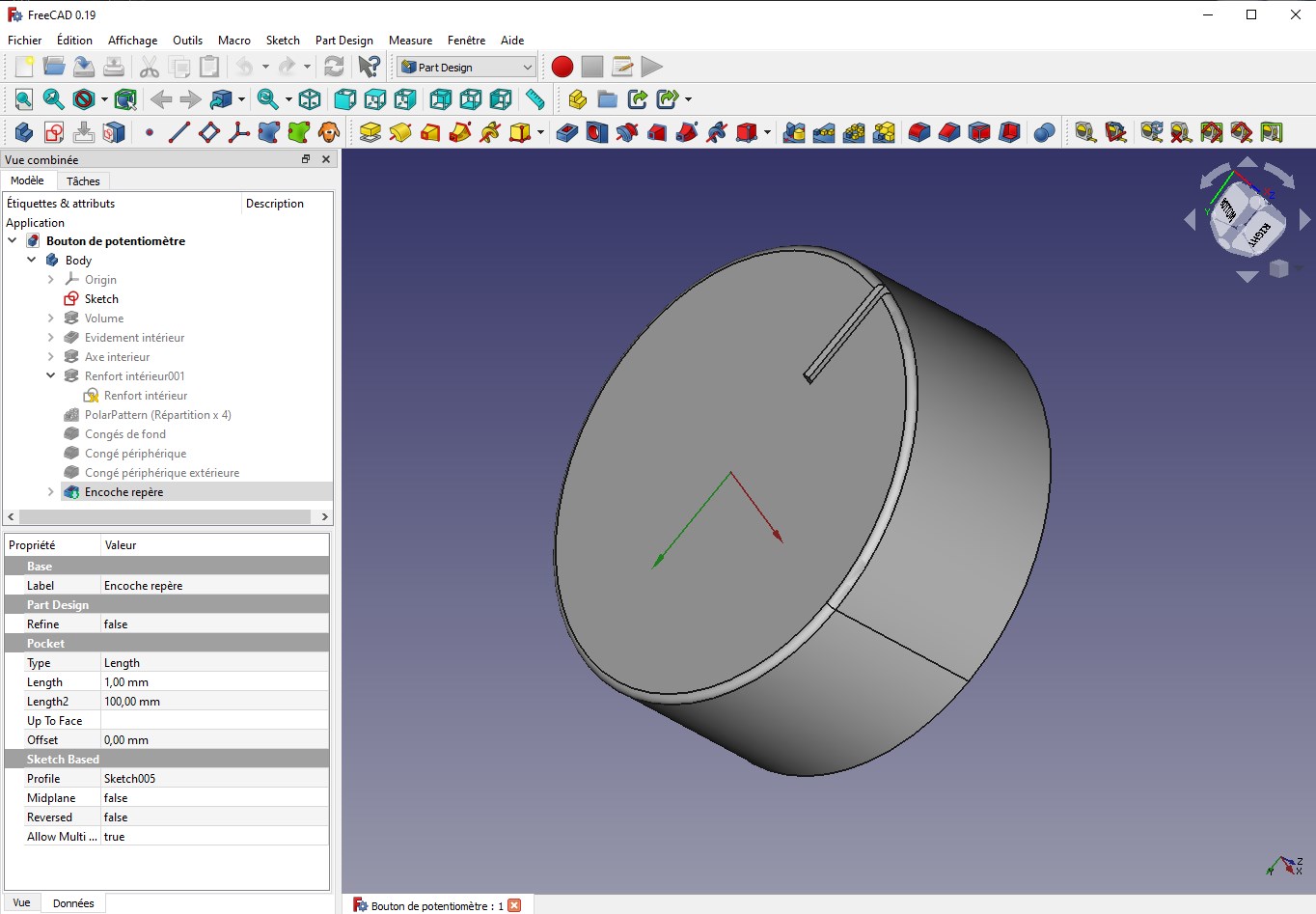

Du coup, ce soir, je replonge dans FreeCAD, et voilà le résultat après une petite 1/2 h. Rien de ferro, un bouton de potentiomètre, mais utilisation de la répétition angulaire d'un élément.
[attachimg=1]
[attachimg=2]
Voilà, voilà.....
J-J

[netmetrique]

Tu me donnes des idées Jean-Jacques !

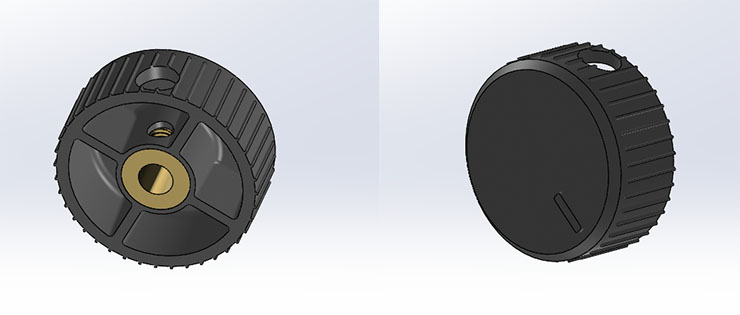

J'utilise depuis plus de 20 ans une alim en maniant simplement les axes des potentiomètres pour faire varier la tension ce qui n'est vraiment pas très précis. Cela fait longtemps que je devais aller acheter des boutons chez St Quentin mais n'y pensais jamais lorsque j'y passais. Et comme maintenant ce n'est plus la peine d'y penser dans mon sud ouest en l'absence complète de tout vendeur de matériel électronique, que d'autre part j'ai l’imprimante 3D et que j'ai (enfin) retrouvé mon tour, pourquoi pas les faire moi-même. Et 20 minutes après voilà le résultat. Il n'y a plus qu'à....


[attachimg=1]

[JJB]

En fait j'était parti pour refaire un petit tuto, et rapidement je me suis dit que cela pourrait faire un bouton. J'y ai donc mis les cotes qui correspondaient fait quelques petites modifs.

[chris31]

Je vois que tu n'a pas quitté l'option Part Design, body, sketch etc.
Comme je l'ai déjà dit je préfère l'option CSG qui parle plus à mon ego matheux !
Mais chacun ses préférences.
Bonne suite…

[JJB]

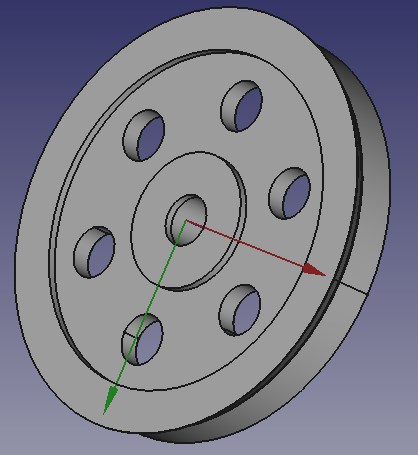

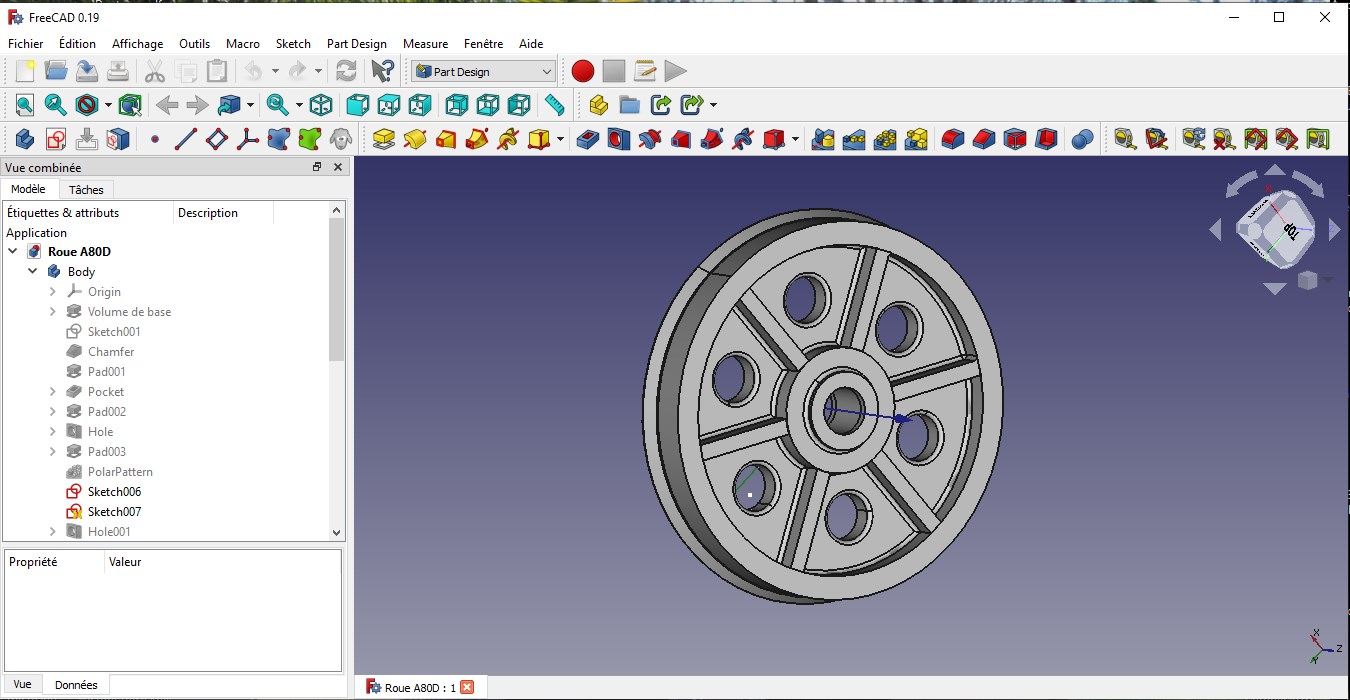

Bon, après les infos sur le fil de Gérard (http://forums.gemme.org/index.php/topic ... l#msg36784), je me suis essayé au dessin d'une roue d'A80.
Qu'en pensez vous??
[attachimg=1]
[attachimg=2]
