Un BB Crochat et ses plateformes Pechot en O14

[netmetrique]

On pourra commander où ?

Je pensais effectivement en faire éventuellement en faire un kit. Mais je ne suis pas sûr que cela soit possible.

Non que ce soit particulièrement difficile à monter. Mais je m'interroge sur qui aura le courage de repousser les 1274 rivets (j'en avais oublié 12 dans mon précédent décompte...). De toute façon, même si il n'y a pas de piège a priori, ce ne serait pas un modèle recommandé pour les débutants. Ne serait-ce que parce que certain assemblages se font directement par soudure à 90°.

Et puis, pour l'instant, c'est uniquement pour de la voie de 14.

[steamystef]

Ouiiii, et....
Où est le problème ?
Et pourquoi ne pas prévoir une fine tôle gravée avec les rivets ?  Ca se voit sur pas mal de kits!  Bon je t'accorde que cela ne donne pas un modèle pour tous!  Mais ce ne doit pas être plus difficile qu'un kit de 130T Decauville ou qu'un Simplex...

Si cela est possible, je suis plus qu'intéressé...  Même s'il faut repousser plusieurs fois 1272 rivets

Stef

[mlm]

Tu aurasi du mettre des rivets à tête fraisée pour les longerons ça en aurait fait beaucoup moins à repousser

[netmetrique]

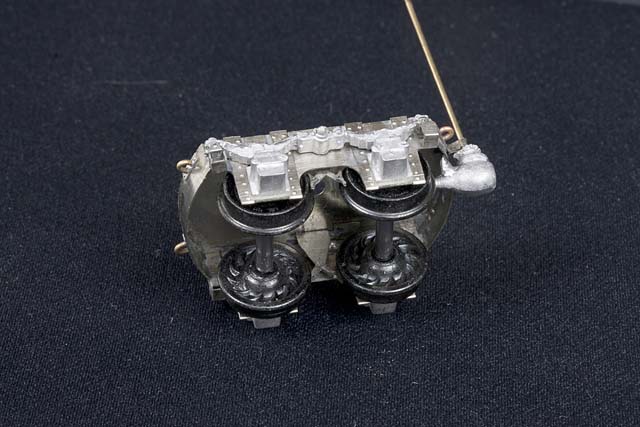

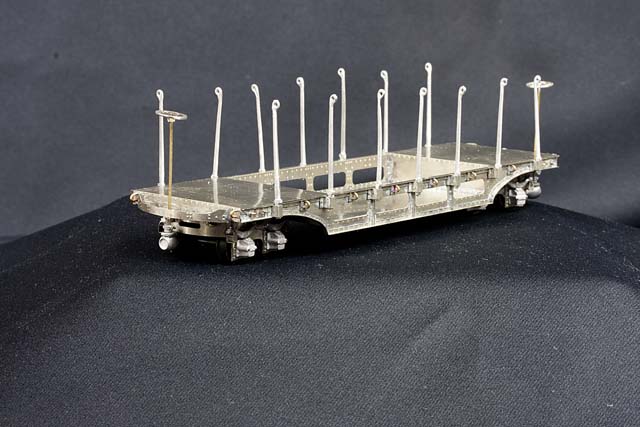

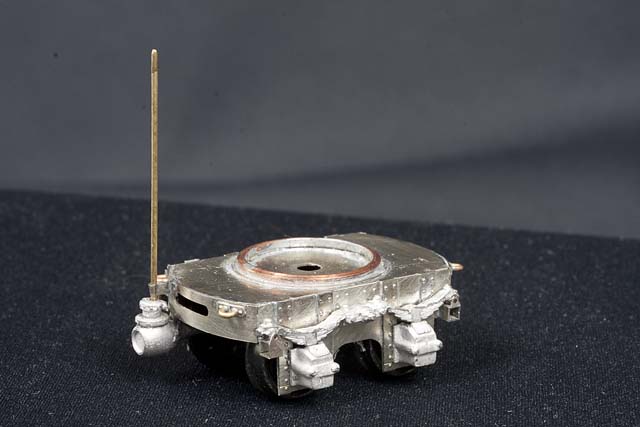

La plate-forme a enfin trouvé ses bogies !

Heureux hasard, le diamètre des roues de 9,3 mm correspond exactement, à 2/10 près, au diamètre des roues équipant des bogies Kadee qui trainaient dans mes réserves. Comme, de plus, l'arrière du voile de ces roues est très proche des roues montées sur les bogies Péchot, je n'ai pas hésité longtemps à leur trouver un nouvel emploi. Il a suffit pour cela de retourner un nouvel axe dans de l'acier à décolleter.


De même que pour l'ensemble de la plate-forme le châssis des bogies est réalisé en maillechort de 2/10. Les pièces de détaillage (boites d'essieu, ressorts) sont moulés en métal blanc d'après des modèles maître en laiton. Malheureusement, pour faire le moule, j'ai utilisé un reste de silicone un peu ancien et la qualité des tirages n'est pas terrible.

Compte tenu que celui-ci ne serait vraiment pas visible, je n'ai pas reproduit les mécanisme de freinage et celui est juste évoqué pour sa partie visible.



Il ne reste plus maintenant qu'à faire les attelages avant de passer à la peinture.



[steamystef]

Pffff,
On aime

[netmetrique]

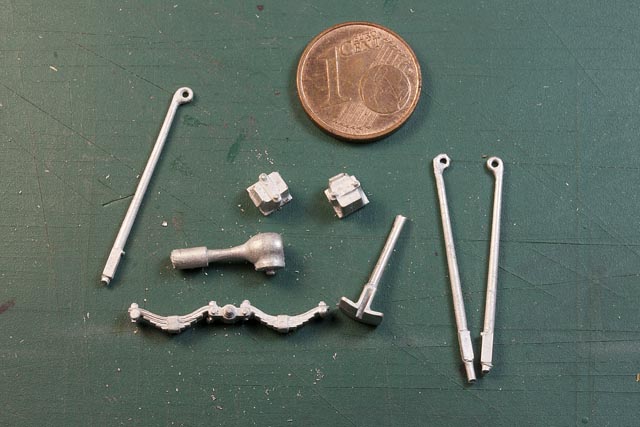

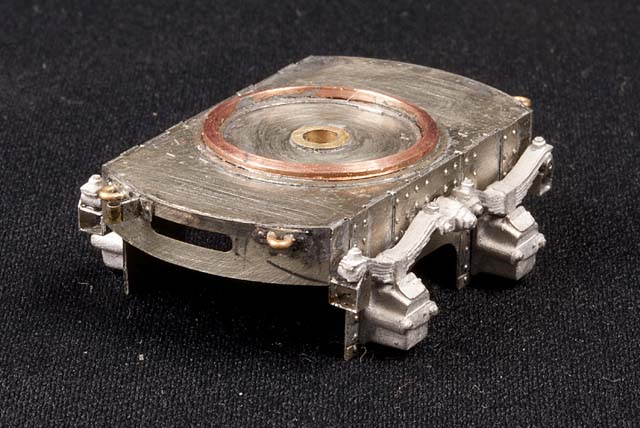

Comme la qualité des fonderies ne me satisfaisait vraiment pas, je me suis décidé à refaire un nouveau moule. J'obtiens enfin ce sur quoi je comptais :


[mlm]

On est bien content pour toi.....Mais
LES PHOTOS
                      LES PHOTOS
                                            LES PHOTOS

[netmetrique]

On est bien content pour toi.....Mais
LES PHOTOS
                      LES PHOTOS
                                            LES PHOTOS

Je sais, je sais ! Je n'arrive pas à comprendre ce qui se passe !

[mlm]

SOS .....M'sieur le Docteur es Forum....faut faire qu'ecque chose !!!!
Merci Bruno

[netmetrique]

Un peu de patience, voilà qui est réparé, même si je n'arrive pas à comprendre ce qui s'est passé.
la photo 8706, il veut bien ; la 8707 aussi, mais pas la 8708 !

Ah les mystères de l'informatique.....

[netmetrique]

Comme je ne pouvais pas imaginer de laisser le locotracteur avec un seul wagon, je me suis décidé de construire une rame complète en rajoutant trois autres exemplaires. Je ne pensais cependant pas que cela me prendrai autant de temps...

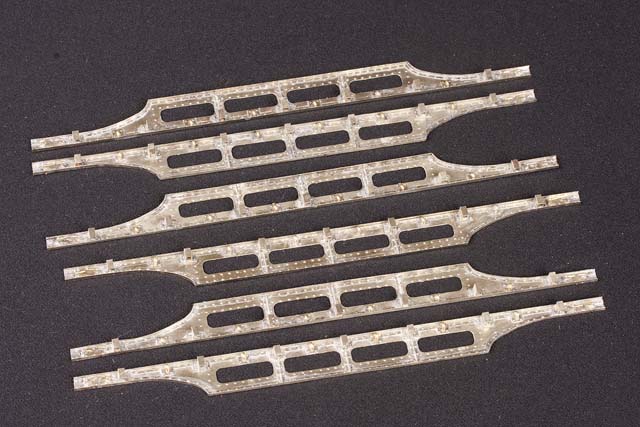

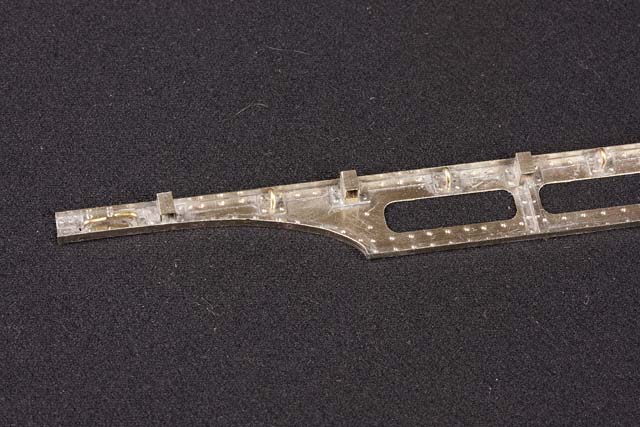

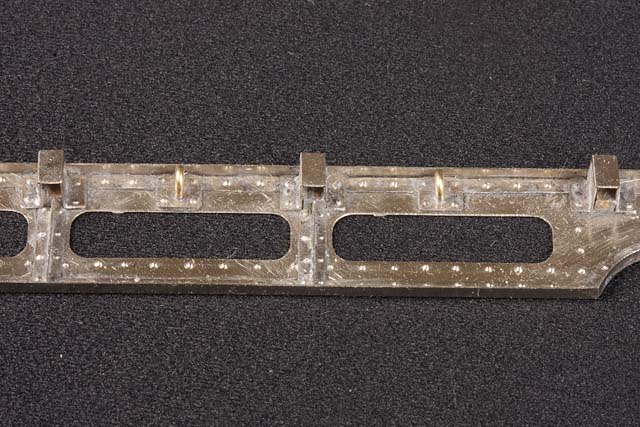

La partie la plus chronophage est certainement la réalisation des longerons :




Après ça le montage est presque une partie de plaisir...


[mlm]

Il a péchot la Péchotmanie....va nous faire une rame de 10.....

[Yves 89]

Combien y en a eu de fabriqué en réalité..?
un challenge à atteindre pour pousser le réalisme!!!

[le poète]

C'est un grand Péchoteur mais il lui sera pardonné (s'il fait un réseau ou un diorama)

[netmetrique]

Combien y en a eu de fabriqué en réalité..?

J'aimerais bien le savoir mais n'ai pas trouvé le renseignement dans mes archives....

[Albert NOËL]

Bonsoir Bernard

Je vois qu'en ne venant pas sur le forum depuis un petit moment, tu n'as pas beaucoup arrêté le travail et en plus de toute beauté en ce qui concerne ce locotracteur, ainsi que les wagons qui lui sont destinés.

Un travail digne d'un artisan

A+
Albert

[netmetrique]

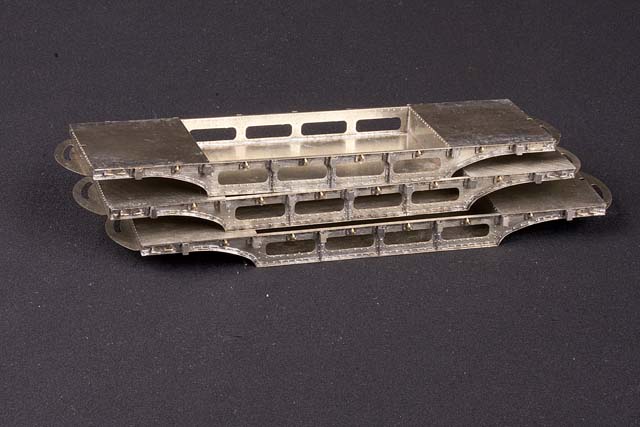

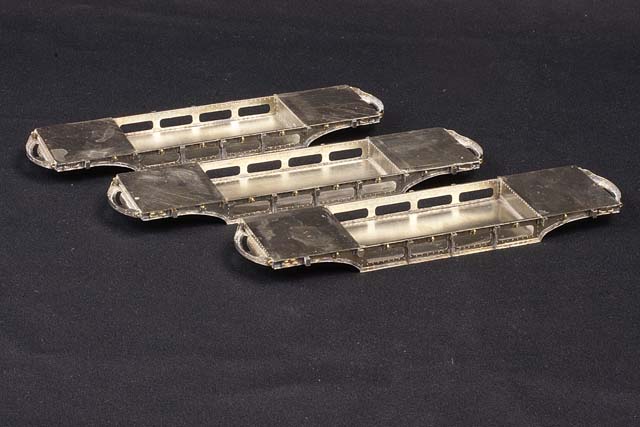

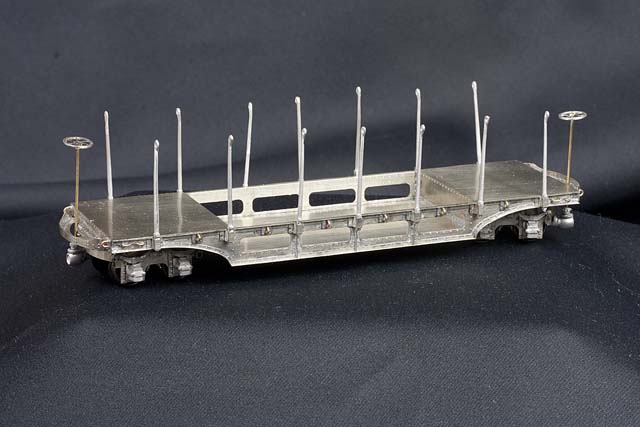

Encore une timide avancée, les trois plate-formes sont terminées :

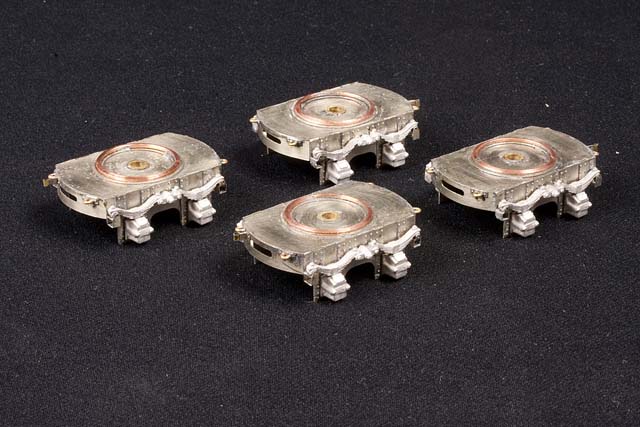

Il est enfin temps de passer aux bogies. Malheureusement, un défaut sur une des plaques que je n'avais pas vu lorsque j'ai réalisé la gravure, en rend une inutilisable. N'ayant pas beaucoup le temps en ce moment d'en refaire une, je n'équiperai donc dans un premier temps que deux wagons.




[mlm]

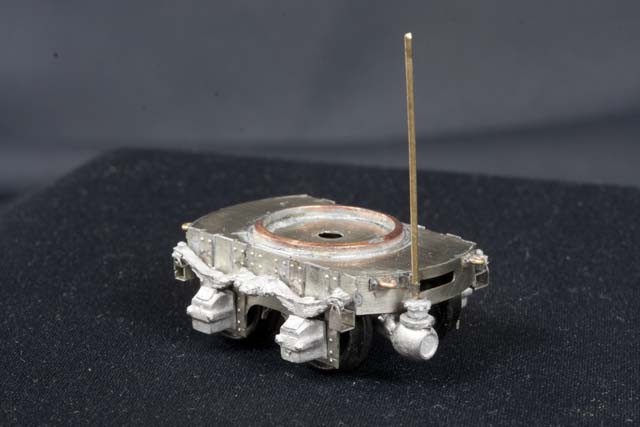

la couronne  rouge...sur la photo est en laiton rapporté.
Il faut que tu fasses un tout tout petit module pour les mettre en valeur...

[netmetrique]

la couronne  rouge...sur la photo est en laiton rapporté.

Non, c'est du cuivre, pour limiter les frottements !

Non, plus sérieusement, comme ça a un diamètre de 16 extérieur et 14 intérieur, c'est simplement tiré d'un morceau de tube en cuivre que j'avais sous la main...

la couronne  rouge...sur la photo est en laiton rapporté.
Il faut que tu fasses un tout tout petit module pour les mettre en valeur...

[mlm]

C'est de l'hyper raffinement....après coup, car si tu avais eu du tube de laiton en réserve....t'aurais mis du laiton..
Tes boites d'essieu sont superbes

[Bernard JUNK]

Beau travail, Bernard.

Juste une question, car on ne le voit pas bien sur les photos : as-tu fait les tôles losangées sur les plateformes et les bogies ?

[netmetrique]

Juste une question, car on ne le voit pas bien sur les photos : as-tu fait les tôles losangées sur les plateformes et les bogies ?

Non. A ceci plusieurs raisons.

D'abord,  au vue des photos que j'ai pu trouver, je ne suis pas sûr qu'ils en aient été équipés (ou tout au moins "tous" équipés, vue le grand nombre de construit). Sur les photos les plus anciennes datant de la première guerre, il est impossible de le distinguer et sur les photos les plus récentes, on trouve les deux versions. Mais quelles modifications ce matériel a-t-il pu subir au cours de sa vie ? Est-ce d'origine ou non ?

Par ailleurs, sur les plans au 1/10ème, il n'est pas fait mention de tôle striée alors que cela l'aurait été, je pense.

Sur les tôles noire, les stries font 2 mm, soit à l'échelle moins de 5/100 serait-ce vraiment visible après peinture, ou alors exagérer beaucoup ?

Enfin, cela m'aurait obligé de faire deux épaisseurs rien que pour la plate-forme, car il n'était pas possible sur une seule épaisseur l'ensemble des traits de pliage et les stries.

[Bernard JUNK]

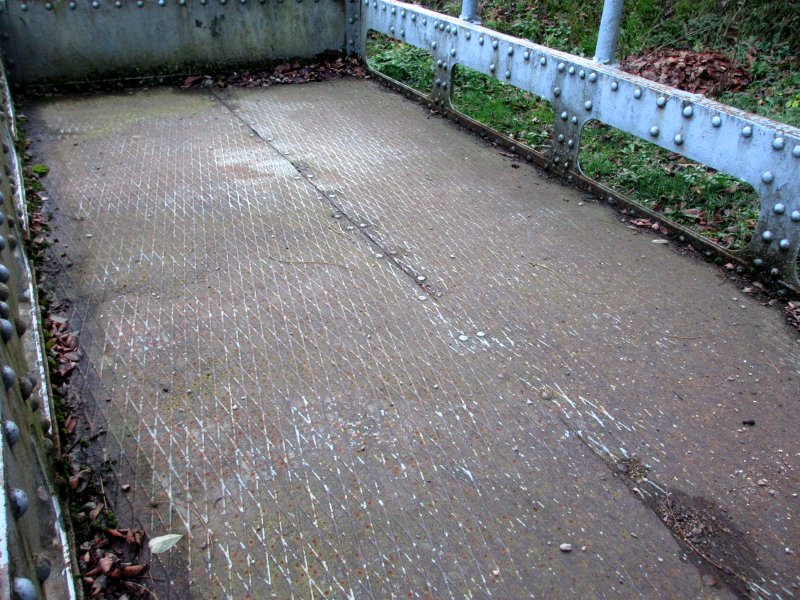

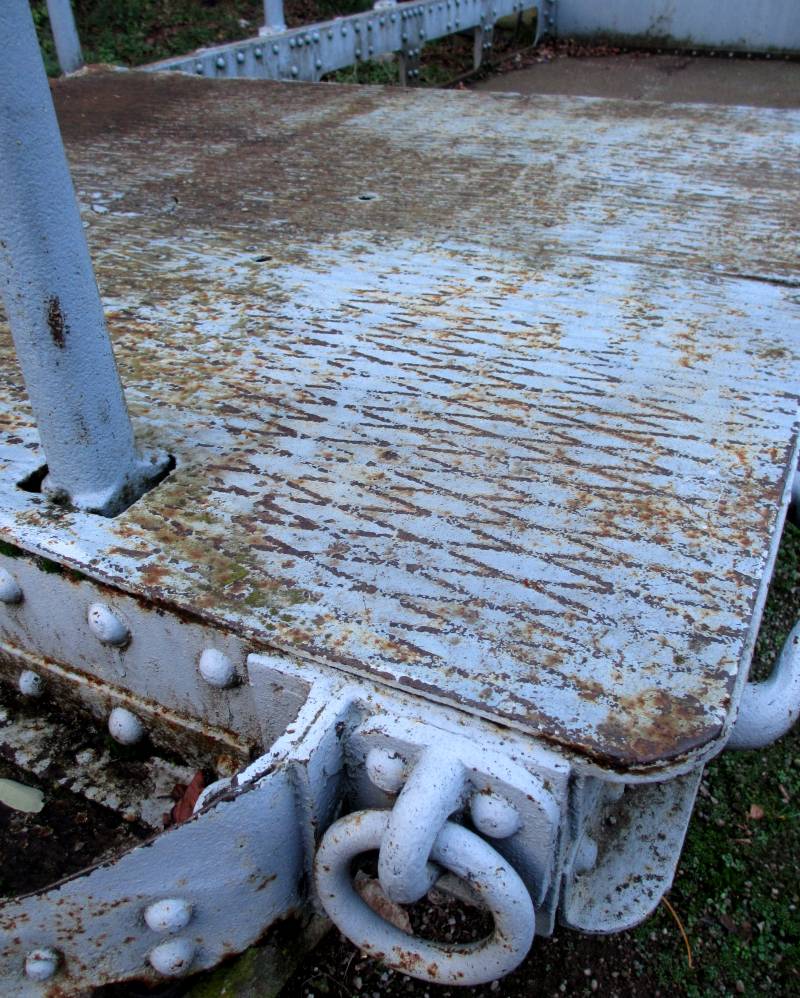

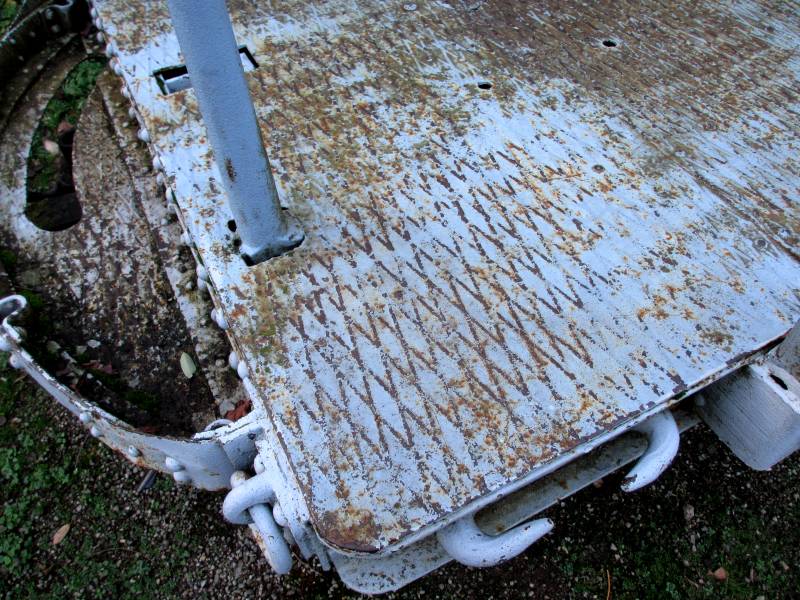

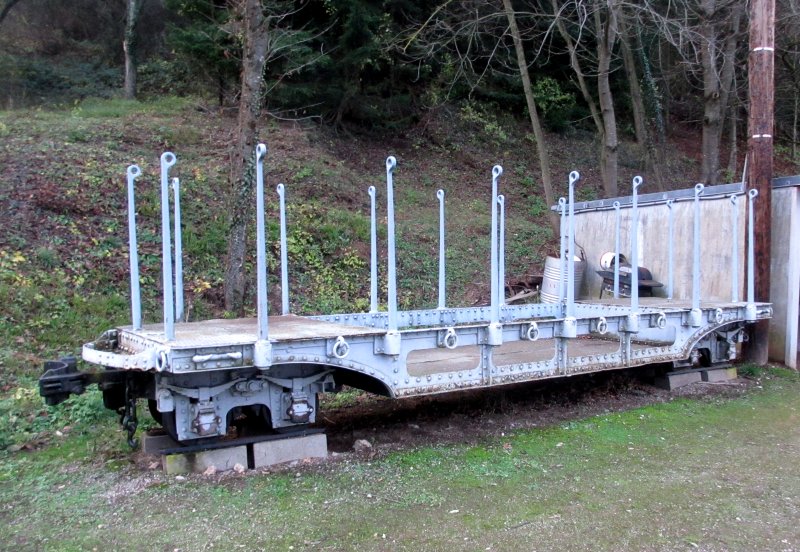

Voici quelques quelques photos que je suis allé prendre spécialement cette semaine ... C'est une plate-forme Péchot qui est en monument à 15 km de chez moi.

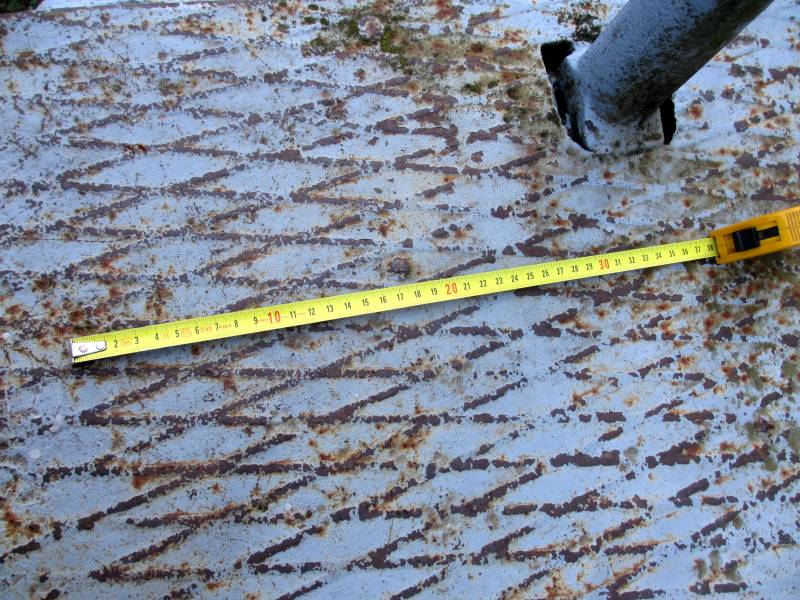

On y voit bien que les tôles supérieures des plate-formes (et aussi le dessus des bogies) étaient "losangées", antidérapantes. Personnellement, je n'en ai jamais vu de lisses. Je pense qu'au 1/43,5^ème, ça se voit et c'est dommage que tu ne les ais pas reproduites. Mais peut-être n'est-ce pas trop tard ? Tu peux peut-être graver une tôle mince, 2/10e, et la plaquer sur le dessus de tes plate-formes et bogies ?

[netmetrique]

Voici quelques quelques photos que je suis allé prendre spécialement cette semaine ... C'est une plate-forme Péchot qui est en monument à 15 km de chez moi.

On y voit bien que les tôles supérieures des plate-formes (et aussi le dessus des bogies) étaient "losangées", antidérapantes. Personnellement, je n'en ai jamais vu de lisses. Je pense qu'au 1/43,5^ème, ça se voit et c'est dommage que tu ne les ais pas reproduites. Mais peut-être n'est-ce pas trop tard ? Tu peux peut-être graver une tôle mince, 2/10e, et la plaquer sur le dessus de tes plate-formes et bogies ?

Merci de ces informations.

Je me suis entièrement base pour construire le modèle du plan au 1/10ème. Lequel ne porte comme seule indication pour les platelages que "tôle de 7" sans référence à de la tôle larmée.

Ce n'est d'ailleurs pas les seules différences entre le plan et tes photos.

D'abord, sur le plan, le fond est clairement en une seule pièce et non en deux comme sur les photos. Ensuite à l'extrémité de la plate-forme il n'y a sur le plan qu'une rambarde au centre, alors qu'il y en a trois sur le modèle que tu as photographié !

Quoi qu'il en soit, j'ai déjà passé trop de temps sur ce modèle et cela restera comme ça. J'ai hâte de retrouver le Om....

[Bernard JUNK]

Je me suis entièrement base pour construire le modèle du plan au 1/10ème. Lequel ne porte comme seule indication pour les platelages que "tôle de 7" sans référence à de la tôle larmée.

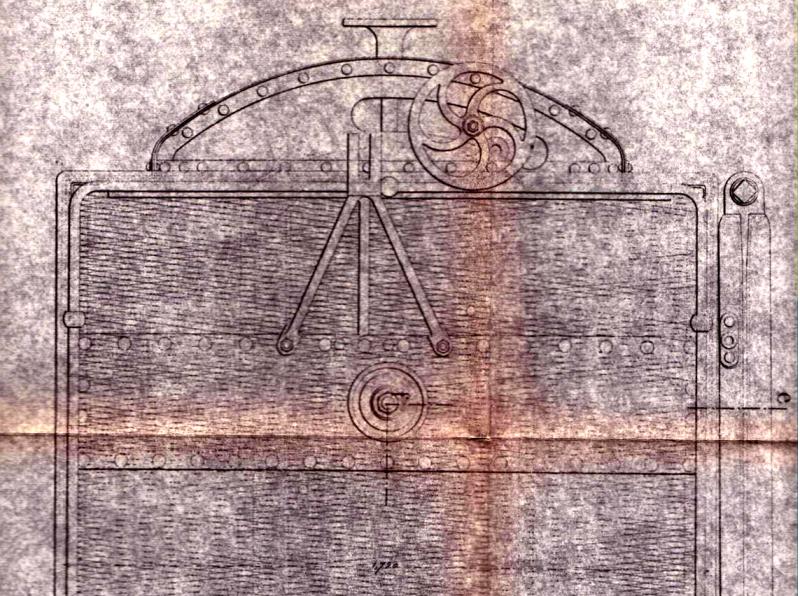

C'est étonnant ... J'ai chez moi une reproduction d'un plan d'époque d’affût-truck Peigné et on y voit les losanges. Voir ci-dessous un extrait :



J'ai également un plan de bogie : en coupe, il n'y a effectivement aucune mention sur la nature de la tôle du dessus, mais les deux vues en plan montrant ce qu'il y a sous cette tôle précisent bien "le tablier en tôle striée enlevé".

Quoi qu'il en soit,  ...  cela restera comme ça.

Pour que l'absence de stries ne se remarque pas trop, il ne te reste plus qu'à "habiller" tes plates-formes de quelques accessoires et figurines ...
