HOe - Les réseaux modulaires, ça continue!

[RailFrance]

Je serais toi, j'attendrais de recevoir les rails avant de fixer définitivement la hauteur.

[oursduluberon]

C'est vrai que c'est le plus logique. Toutefois, comme elle n'est pas encore commandée, le temps que je la reçoive je ne peux guère avancer...et c'est justement pendant les quelques jours qui viennent que j'aurai le plus de temps à y consacrer...
Ah, là, là, le monde est bien mal fait

Gérard

[tyrphon]

Hola, il ne faut pas dramatiser! Ton seul problème est la hauteur des tasseaux, que tu pourras visser au dernier moment, et de la hauteur du socle, qui doit pouvoir s'ajuster (il ne s'agit que d'1mm!).
Tu peux faire tout le gros du travail en attendant. Quand j'ai démarré mon module, je n'avais aucune idée de tous ces détails. Je n'avais même pas pensé au coffrage du module!

[tyrphon]

Petites précisions complémentaires. Comme tu vas utiliser le même type de rail sur ton module et sur ta plaquette, tu peux travailler à l'ajustement de cette plaquette sur ton module sans avoir les rails. Le seul problème pourrait se poser côté droit, pour le raccord avec Chris. Si tu as peur, prévois plutôt ton tasseau trop bas que trop haut. Idem pour la hauteur du socle ou des pieds. Il est plus facile d'ajouter une cale d'1mm que de limer 1mm!


Avis à tous : je viens de mettre à jour le cahier des charges en première page.

[oursduluberon]

C'est vrai que j'ai une fâcheuse tendance à entrer par avance dans tous les détails d'un projet

C'est parfois utile...parfois pesant (y compris pour l'entourage) :-\mais j'étais déjà comme ça au boulot, ça ne vient donc pas de l'âge.

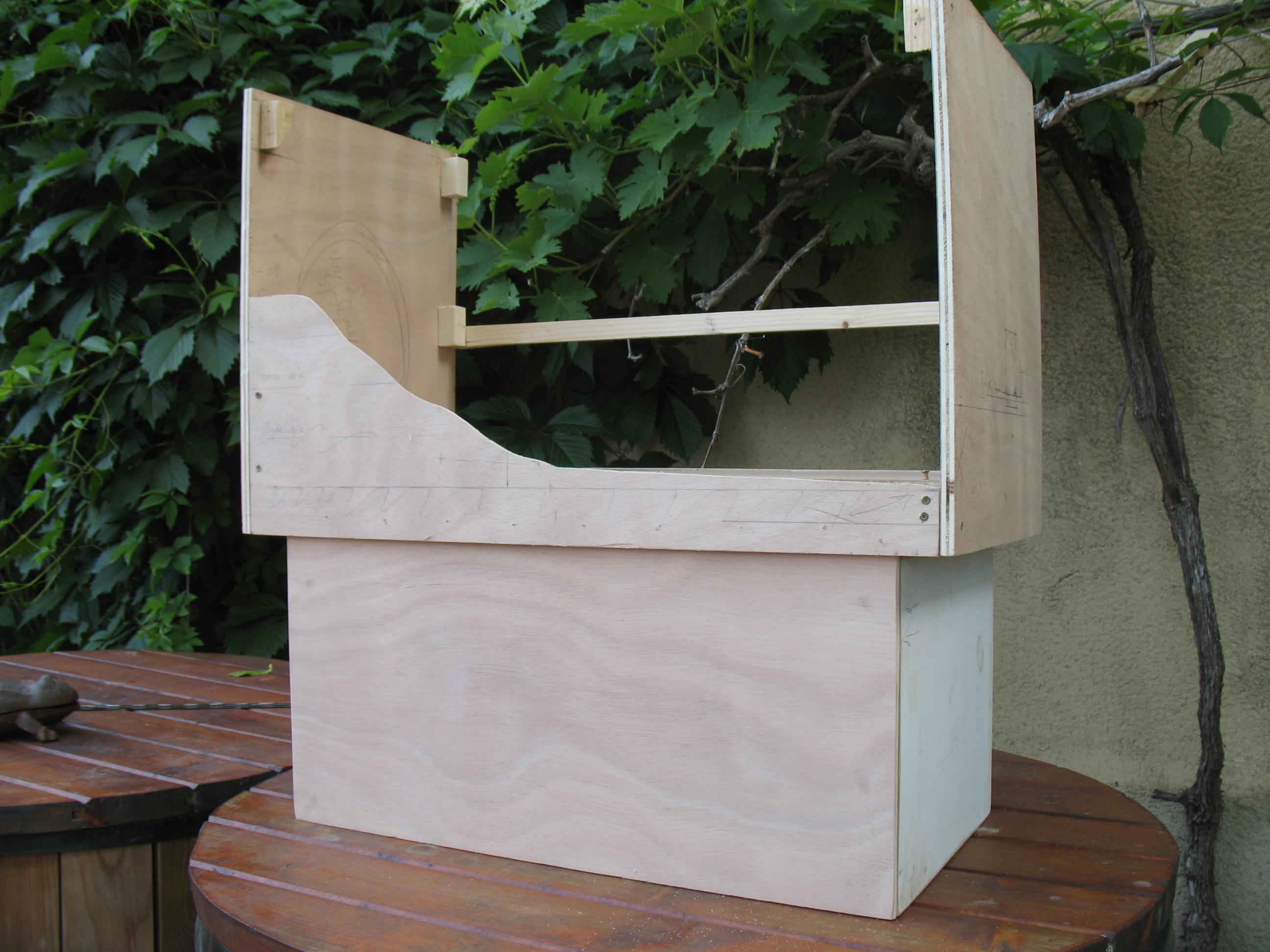

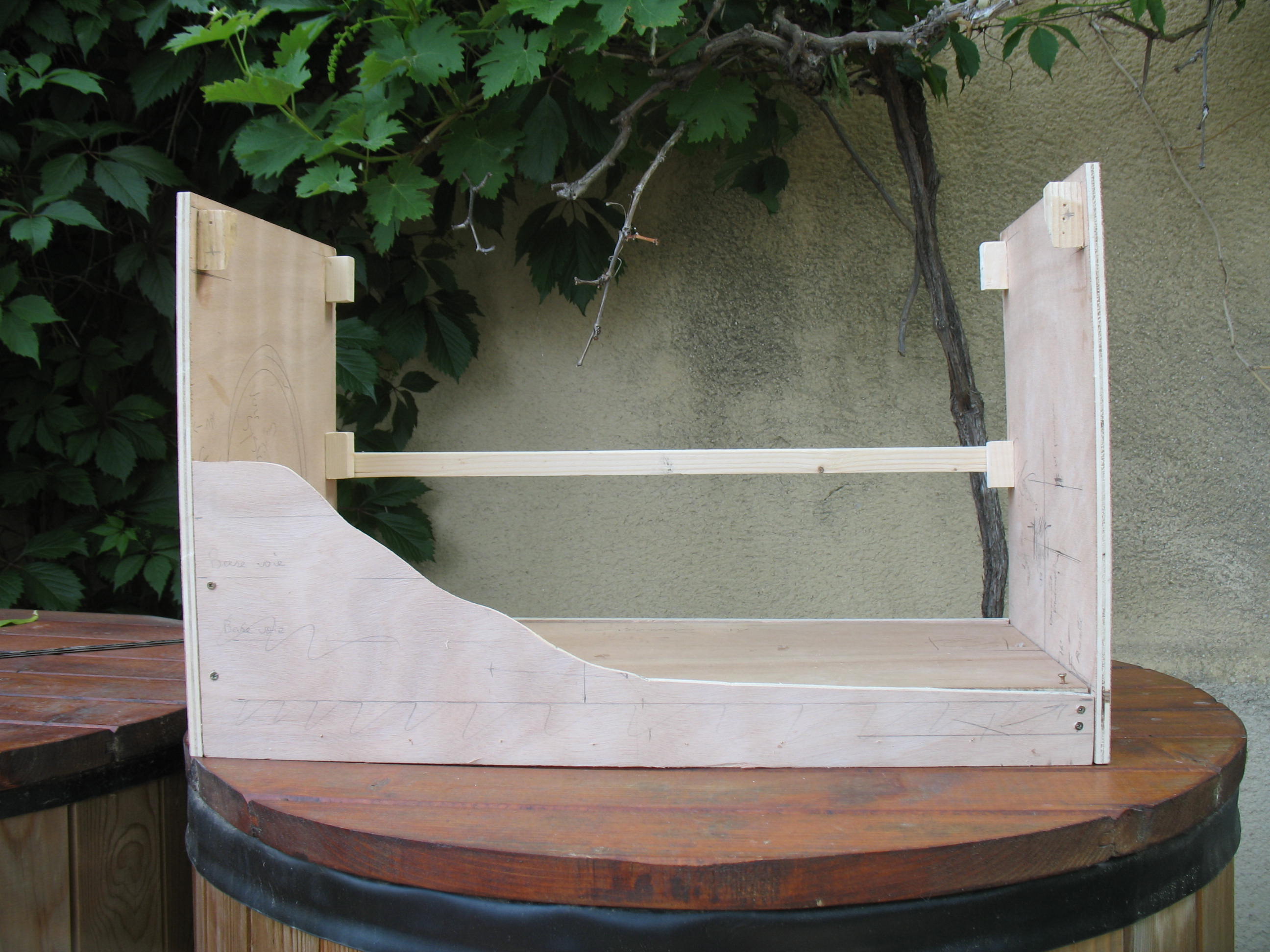

Mon socle, repliable sous le module pendant le transport, n'est pas réglable , c'est pourquoi il m'avait paru plus simple de déterminer les 35cm de hauteur une fois le socle en place.

[attachimg=1]
[attachimg=2]

Pour plus de sécurité je pourrais mettre la voie à 34.9 au lieu de 35cm, mais je crois qu'à 35 ça ne posera pas de problème, les tables fournies ne seront quand même pas gondolées...

Bon, je vais faire une pause jusqu'à demain

Gérard

[Yves 89]

Je viens de vérifier, c'est 3,5mm pour la voie Peco.
Sinon pas d'objection pour l'alimentation.

Yves

[tyrphon]

De toutes façons, si tout n'est pas à la même hauteur
"On pourra mett'par en d'sous
Des rondelles de caoutchouc".

[oursduluberon]

Qui peut amener une jambe de bois?

C'était juste pour étaler ma culture variétoche rétro...

[oursduluberon]

Bonjour,

A l'attention de Tyrphon qui m'avait posé la question: sur mon module l'axe de la voie est à 5cm de l'avant côté gauche, et 17cm côté droit.

A mon tour de poser une question, probablement idiote, mais bon: sur les plaquettes, la voie est bien posée directement sur le CP, sans interposition d'une semelle de liège ou autre?

[chris31]

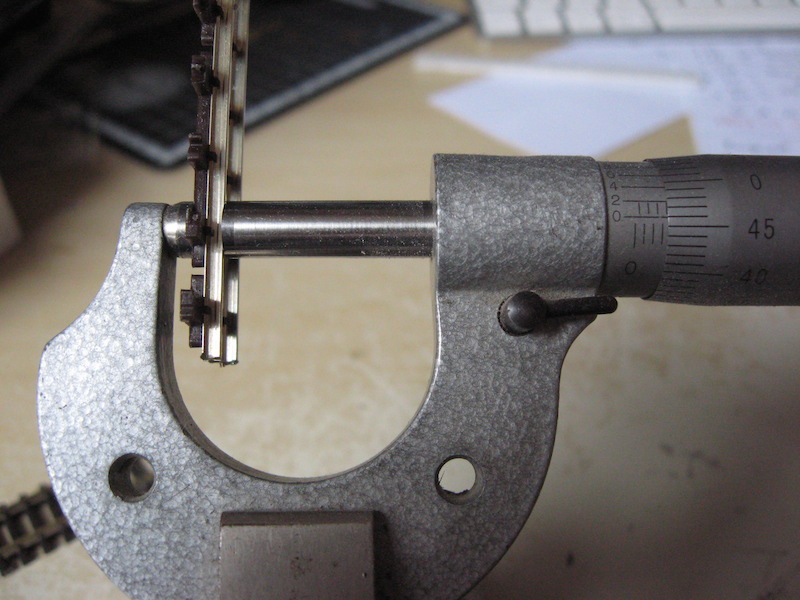

Pour ma part, je mesure depuis le dessous de la traverse jusqu'au haut du rail et j'obtiens ceci :

[attachimg=1]

Je m'étais donc planté dans ma première mesure

[oursduluberon]

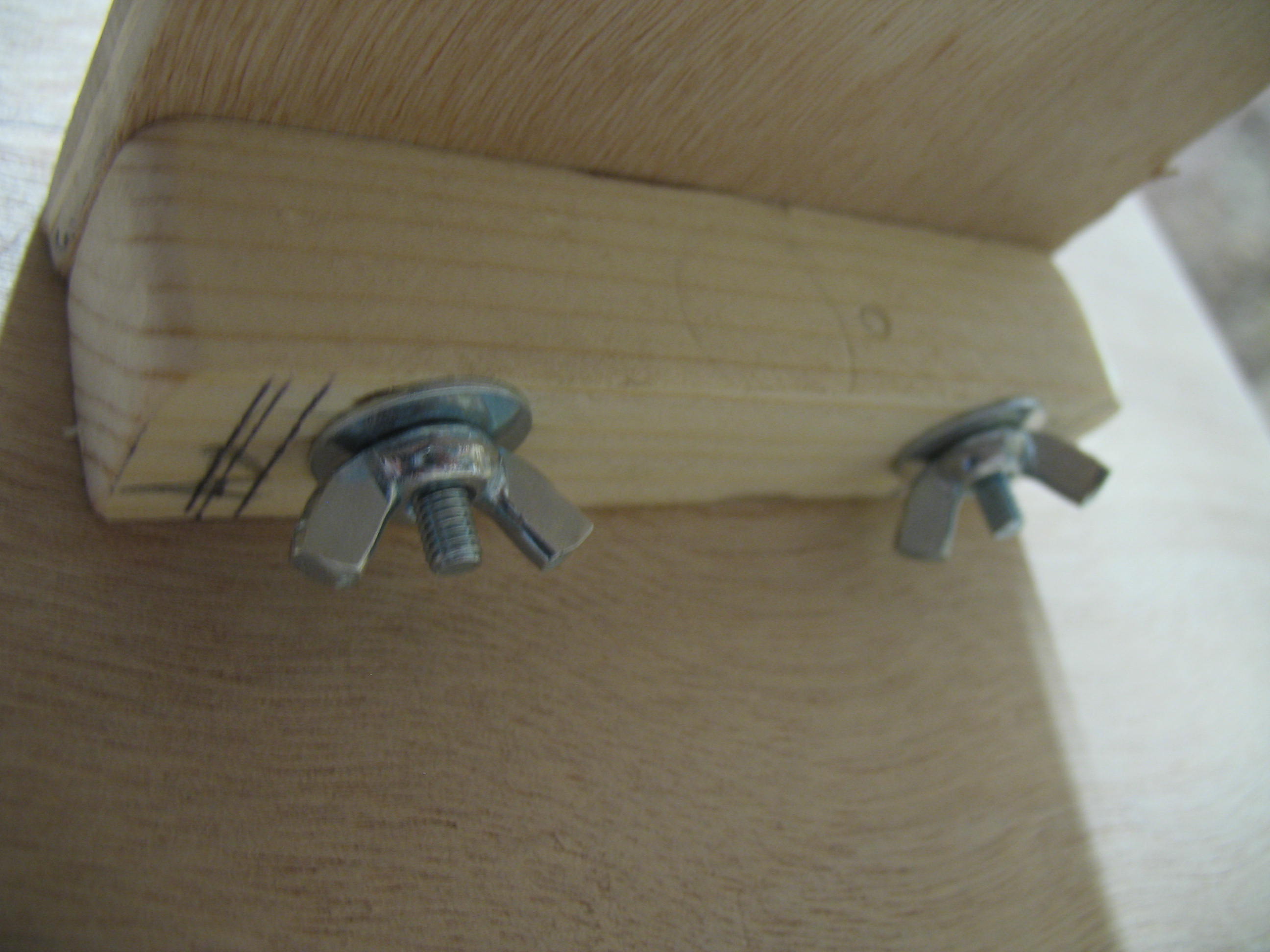

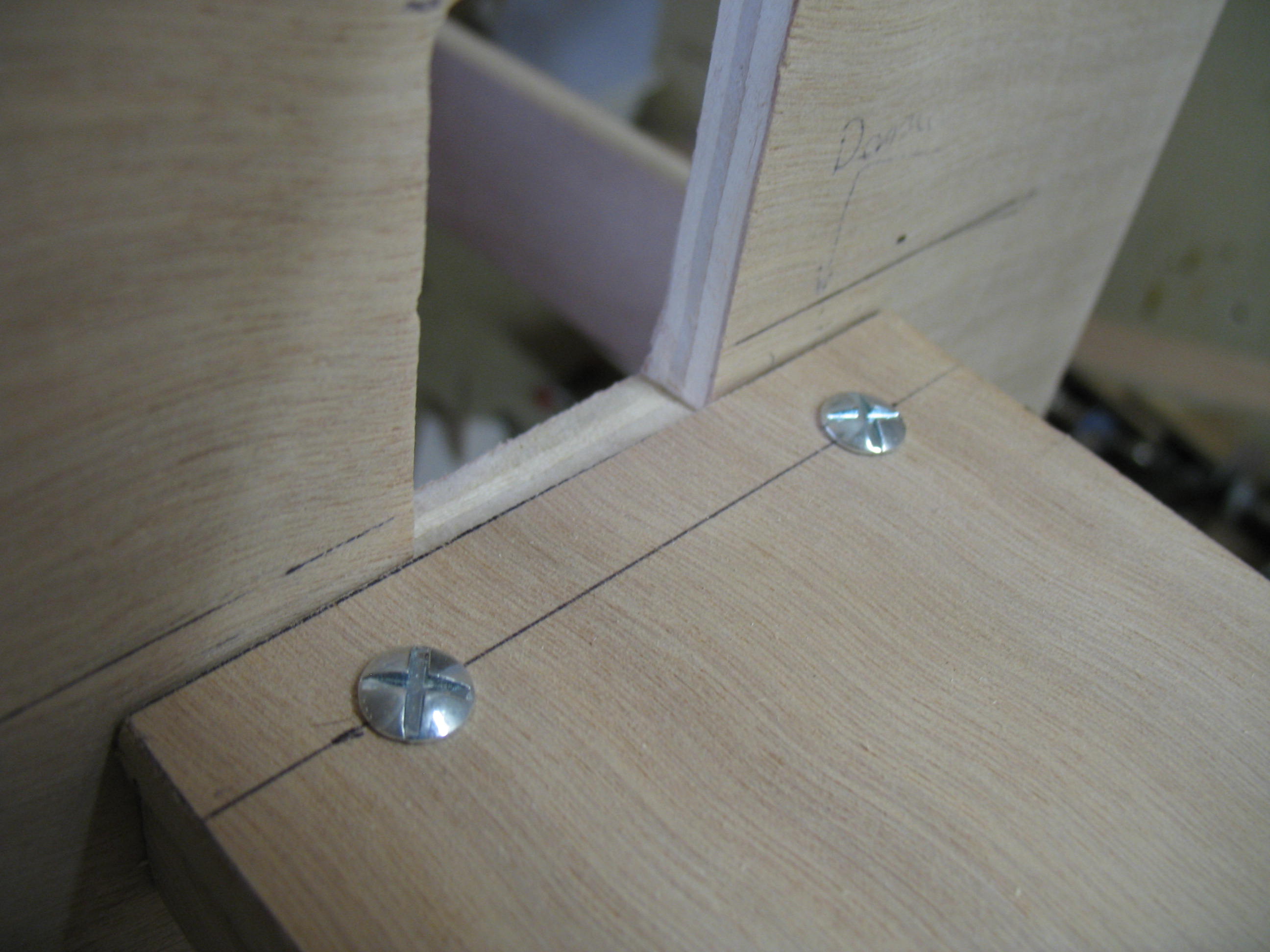

Je viens de placer mes tasseaux et de faire un essai de fixation de la plaquette:
[attachimg=1]
[attachimg=2]

Ca passe sans problème. En perçant les tasseaux à diam.10, ça permet un débattement latéral de 2x2.5mm. En perçant à 8 j'obtenais 2x1.5mm.  Il faut choisir des rondelles de 4 extra-larges, qui font 16mm de diamètre. A noter aussi qu'elles font 1mm d'épaisseur, ça pourrait être utile pour rattraper le niveau.

J'ai placé le tasseau droit à 15mm en-dessous du haut du rail. Quand j'ai eu terminé, je me suis souvenu que je devais essayer de faire un tasseau réglable en hauteur . Tant pis...

Vous confirmez bien que la voie est posée directement sur la plaquette, sans interposition d'une semelle quelconque?



Gérard

[tyrphon]

Pas de semelle sur les plaquettes.
Sur le module, tu fais ce que tu veux. J'ai toujours trouvé que les semelles n'apportaient pas grand chose côté insonorisation (de toutes façons, en expo...). Leur principale utilité est de simuler une épaisseur de ballast, souvent inexistante sur les lignes à voie étroite.

[oursduluberon]

Absolument d'accord sur les semelles

[chris31]

Pour que les fameuses semelles puissent assurer une certaine isolation phonique, il faudrait qu'elles aient des propriétés autre que les 3 ou 4 mm que l'on a l'habitude d'employer.
Il faudrait également que les colles employées participent de l'isolation tant au niveau de la liaisons semelle/table de roulement que du côté semelle voie+ballast.
Bref, des conditions que pas grand monde n'est capable de réaliser.

Donc, passons nous de liège, de dépron ou d'autre matière... !

[chris31]

Bonjour le Achoeuistes...

Je m'étais et je vous avais promis, il y a quelques mois, de préparer un instrument de mesure de la hauteur de voie pour nos modules afin de tenter de faciliter l'installation à Expom.
L'idée était simple : utilisation d'une équerre provenant de la découpe d'une étagère IKEA. C'est fou le nombre de trucs que l'on peut faire en détournant ces meubles suédois !

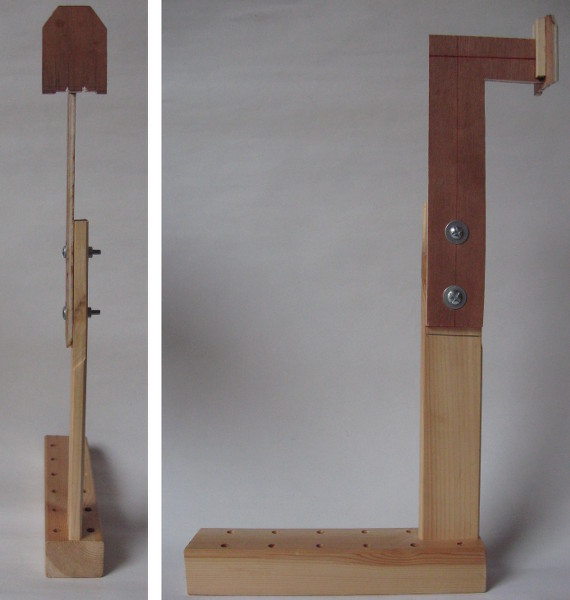

La réalisation a traîné un peu, pour cause d'autres activités et de préparation de Pacy-sur-Eure. Ce coup-ci ça y est, la jauge de hauteur existe bien. J'avais pensé l'appeler "Le Juge de Paix", mais ce nom est réservé, dans les ateliers de fabrication où j'ai passé une partie de ma jeunesse, au marteau de 2,5 Kg. Cela restera donc "La Jauge". La voici :

[attachimg=1]

Comme on peut le voir, il s'agit d'une plaquette découpée selon le gabarit de passage du MOROP dont le repère correspondant au haut du rail est exactement à 350 mm de la face qui repose au sol. Cette hauteur reste ajustable à ±5 mm par les deux vis que l'on voit sur la photo. Il reste deux coups de lime à donner pour le passage des tubes de raccordement des voies.
Il ne me reste plus qu'à trouver comment je vais faire le demi-tour dont je suis encore redevable...

[oursduluberon]

Superbe
On a hâte de s'en servir....

Gérard

[tyrphon]

Magnifique en effet. et cet outil sera utile pour éviter que les plaquettes de raccordement ne prennent des airs de toboggans!

Cela dit, cette jauge ne résoudra pas tous les problèmes, car les tables sont rarement à une hauteur uniforme.

[Bernard JUNK]

[quote="tyrphon"]
... car les tables sont rarement à une hauteur uniforme.
[/quote]

N'avez-vous pas prévu un système de pieds réglables pour compenser les petites différences de hauteur éventuelles ? (Je n'ai pas relu les 15 pages ...)

[Yves 89]

Je ne pense pas que tous les modules soient équipés de "vérins" de réglage en hauteur.

[oursduluberon]

Non, notamment le mien qui ne le sera pas. JP Dumont avait dit qu'il préférait la solution des cales.

Gérard

[tyrphon]

J'ai dit ça... pour moi, qui suis un peu paresseux...
Mais je n'interdis à personne d'installer des pieds réglables! Je trouve même ça très bien.

[oursduluberon]

Ben j'avais rien compris

[le poète]

Les pieds seront l'objet de soins attentifs

Les pieds réglables évitent de chercher partout les cales oubliées à la maison ou de faire la chasse au cales qui bougent en cours d'expo.
Cela peut être simple à faire ("écrou à frapper" ou pièces d'assemblage de meubles genre AEIK ...)

Les pieds démontables sont bien pratiques pour le rangement et le transport (moindre encombrement)

On peut avoir deux jeux de pieds : celui compatible pour les rassemblements de modules, et celui pour la maison à hauteur personellement choisie.

La seule photo que j'ai sous la main :


Tout se range dans la malette (en dessous), c'est léger et suffisament solide, rapide à monter et réglable.
Une paire de pieds à chaque extrémité et un bandeau entretoise avant amovible.

[tyrphon]

[quote="oursduluberon"]
Ben j'avais rien compris
[/quote]

Me prends-tu pour un dictateur? Je ne suis pas moustachu, moi!
Et comme dit l'autre, qui peut le plus peut le moins.

Je vais peut-être me mettre aux pieds réglables pour mes modules et coulisses HOm. Le problème, c'est qu'il y a 16 pieds à équiper!

[oursduluberon]

Que nenni

Je croyais simplement que ça faisait partie du cahier des charges, mais j'ai dû mal interpréter...
