Om Photos sur un petit réseau

[MetriqueReveur]

Tu élargis le cadre, on va pouvoir enfin découvrir petit-à-petit le réseau, c'est bien !
Et il est beau ce Billard !
Je suis impatient d'en voir plus !
Peux-tu nous parler de ta voie ? Construction intégrale aussi ?
Merci !

[Y]

[quote="MetriqueReveur"]
Peux-tu nous parler de ta voie ? Construction intégrale aussi ?
Merci !
[/quote]
Petit interlude

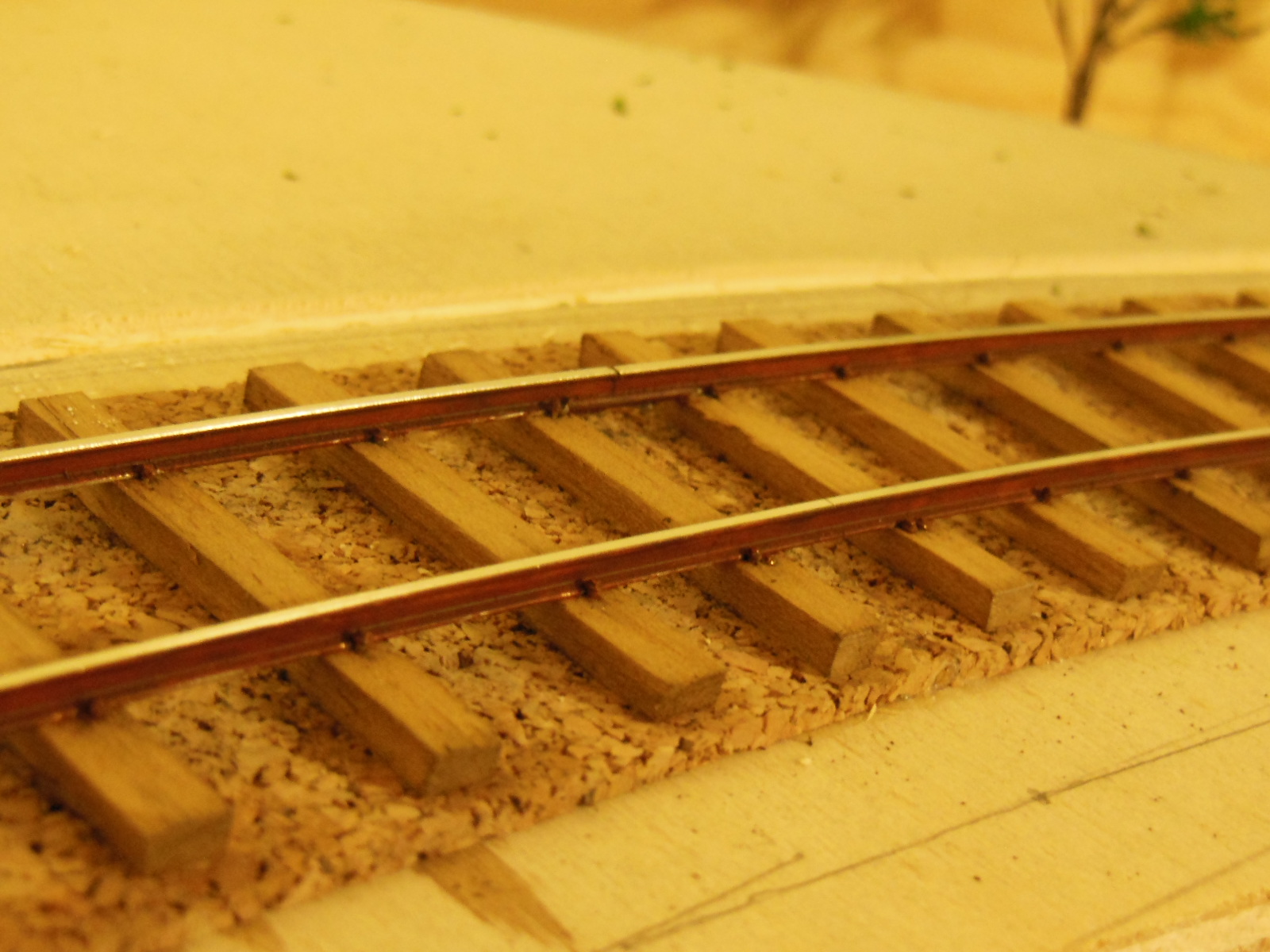

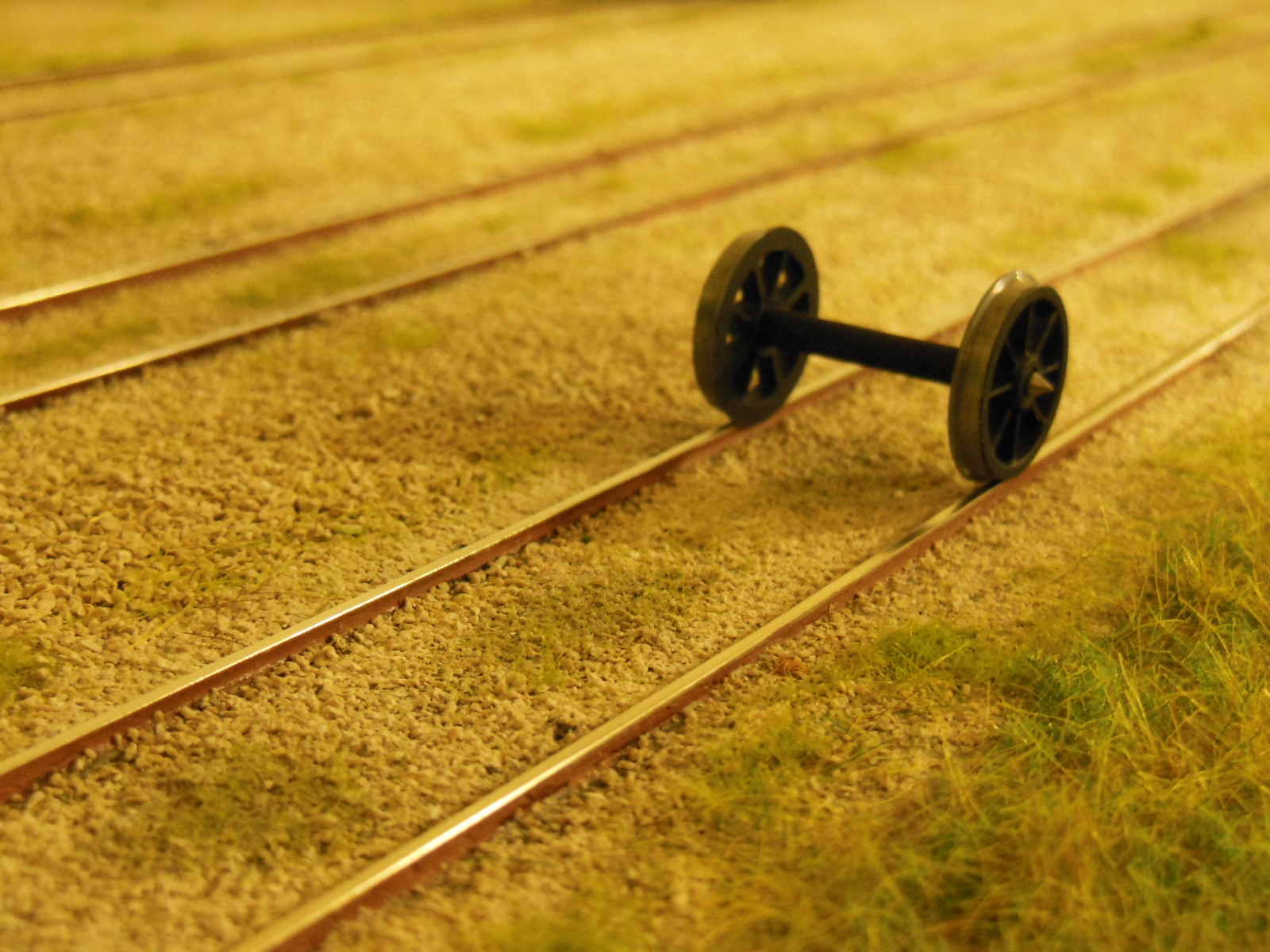

La voie, code 100 sur époxy (voies noyées), ou bois 3mm+ tirefond (Décapod).

[attachimg=1]

[attachimg=2]

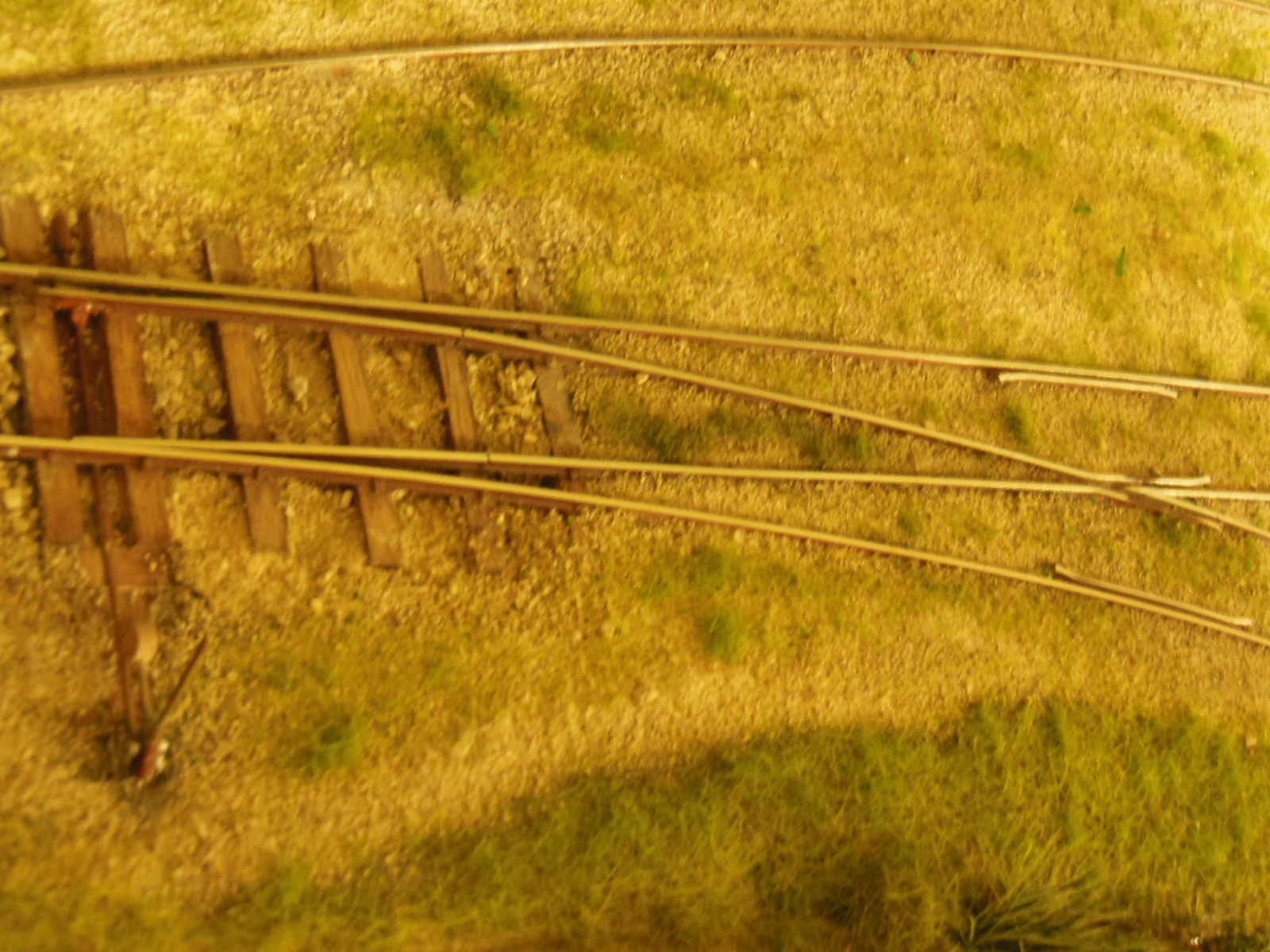

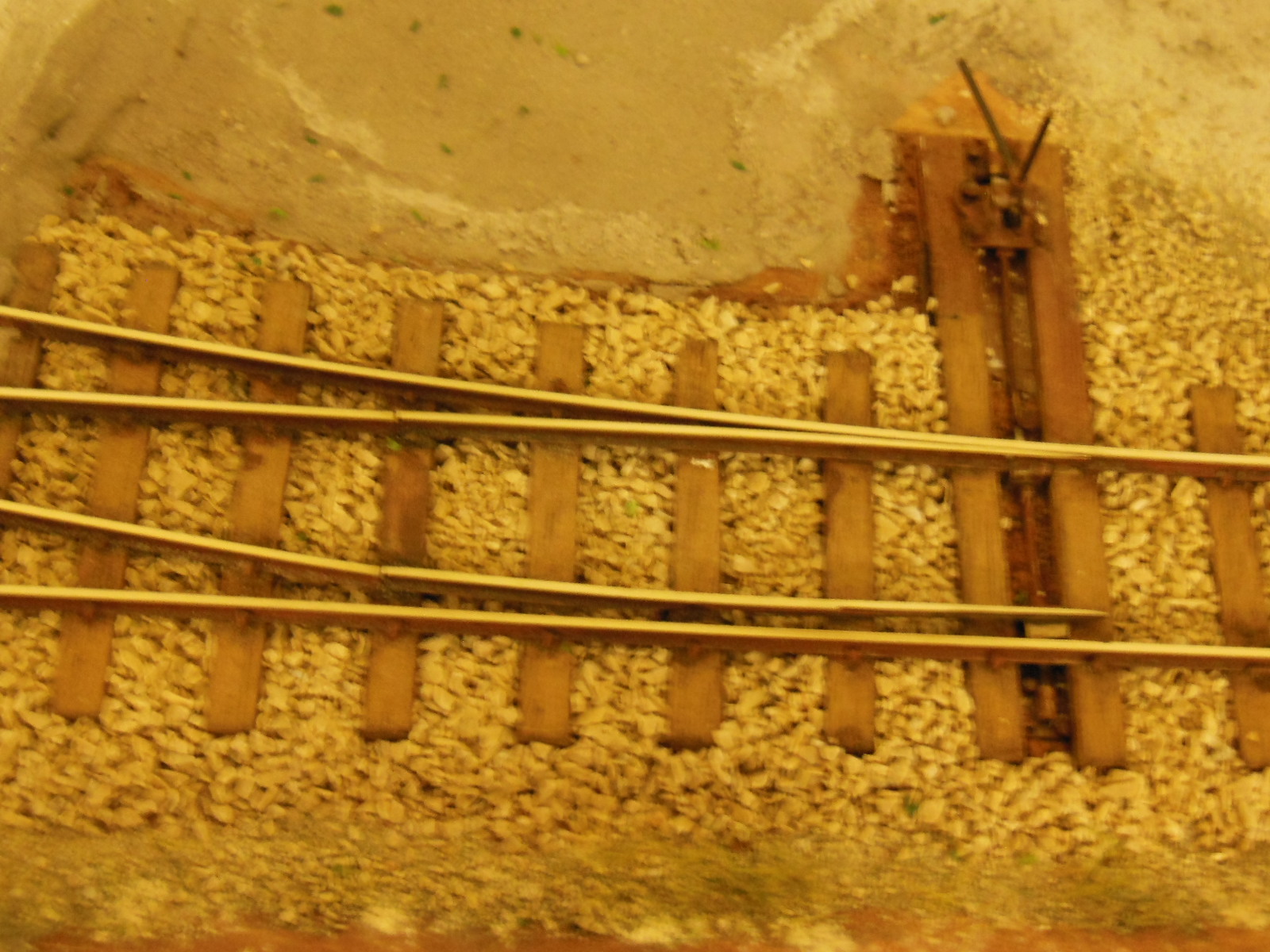

Les aiguilles sont faites sur planchette avec ou sans travelage (selon la destination); pointes de cœur non isolées et contacts de réalimentation via les lames et le levier de commande (conception non talonnable).

[attachimg=3]

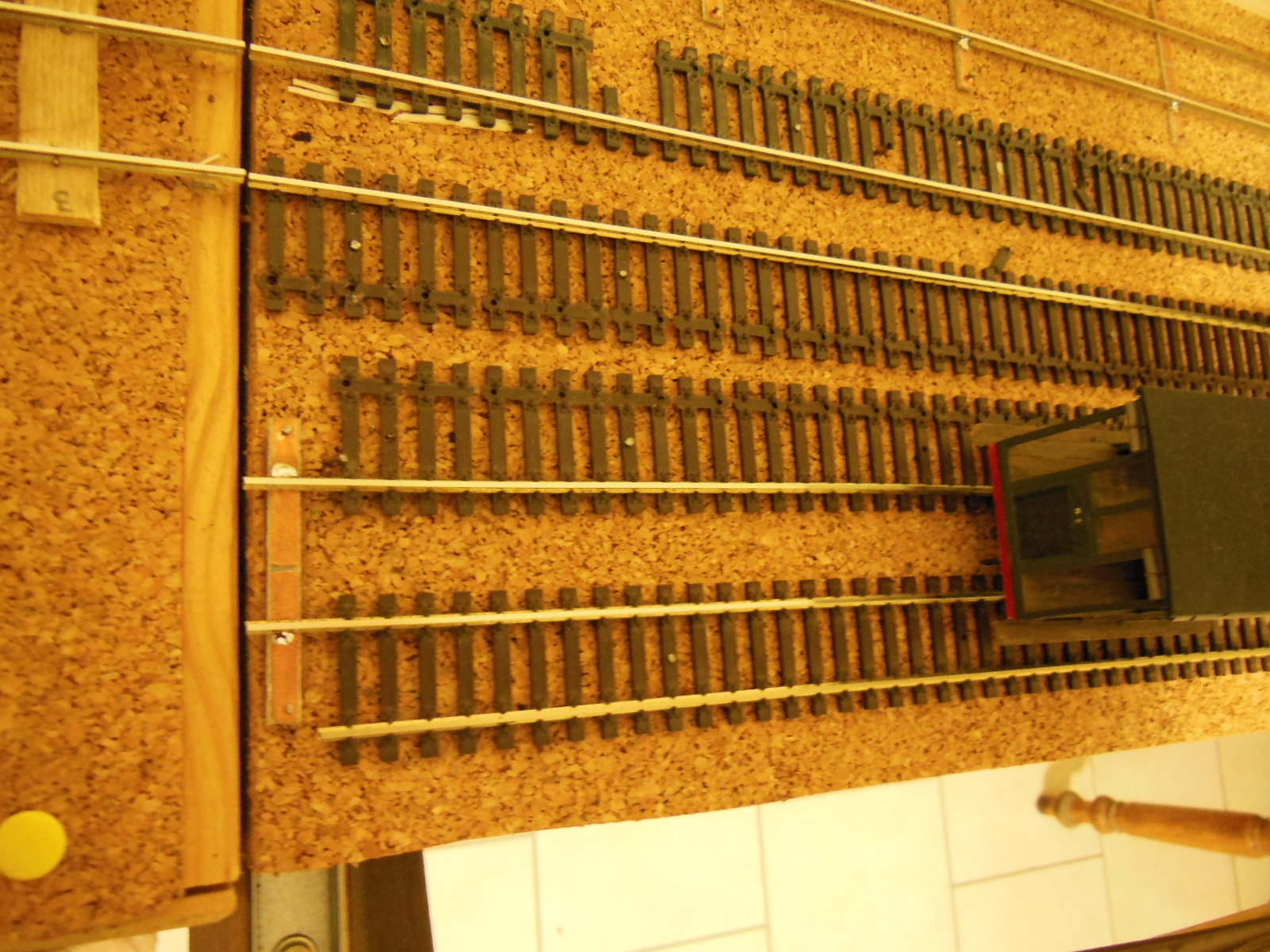

elles sont insérées dans la menuiserie lors de la fabrication du module.

[attachimg=4]

[attachimg=5]

[attachimg=6]

Pour les coulisses, c'est plus simple

[attachimg=7]

[quote="MetriqueReveur"]
Tu élargis le cadre, on va pouvoir enfin découvrir petit-à-petit le réseau, c'est bien !
[/quote]

il y a tellement de trous dans le décor , que je ne peux pas élargir grand chose pour le moment, ça viendra

à bientôt,
Yvan

[malletslm]

... comme quoi, on fait des merveilles avec du "code 100" !

Comme le dit Lyonel, on "épie" activement chaque photo pour se faire une idée générale du réseau...

[JJB]

Moi j'aime bien la position des traverses sur la coulisse "coulissante"

[Pirlouit95]

Originale cette position de voies de la coulisse.

[oursduluberon]

Tout ceci est bien beau☺☺☺

[Y]

Avant première

Demain la couleur

[Pirlouit95]

Magnifique de le voir en situation après avoir suivi sa réalisation.

[malletslm]

On oublie complètement qu'on a affaire à un modèle en carte plastique, là...

[JJB]

Ma..gni...fique!!!!!
Alors là, je prend tout et je garde en référence pour faire tombereaux et couverts en IIm.
Je partirais avec un peu d'avance car j'ais approvisionné un certain nombre de châssis de wagon auprès de Gérard Comellas avant qu'il ne prenne sa retraite. Cela serra en CFD, mais la technique, elle, reste la même.
Merci Yvan, pour cette super démonstration.

[mlm]

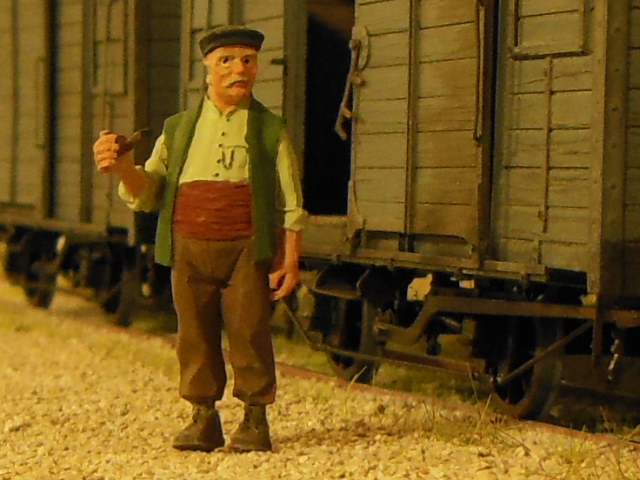

J'aime bien le personnage avec le béret....

[Robert Goyvaerts]

SUPER travail. BRAVO et merci pour le reportage.

[MetriqueReveur]

C'est superbe ! Bravo, belle ambiance !

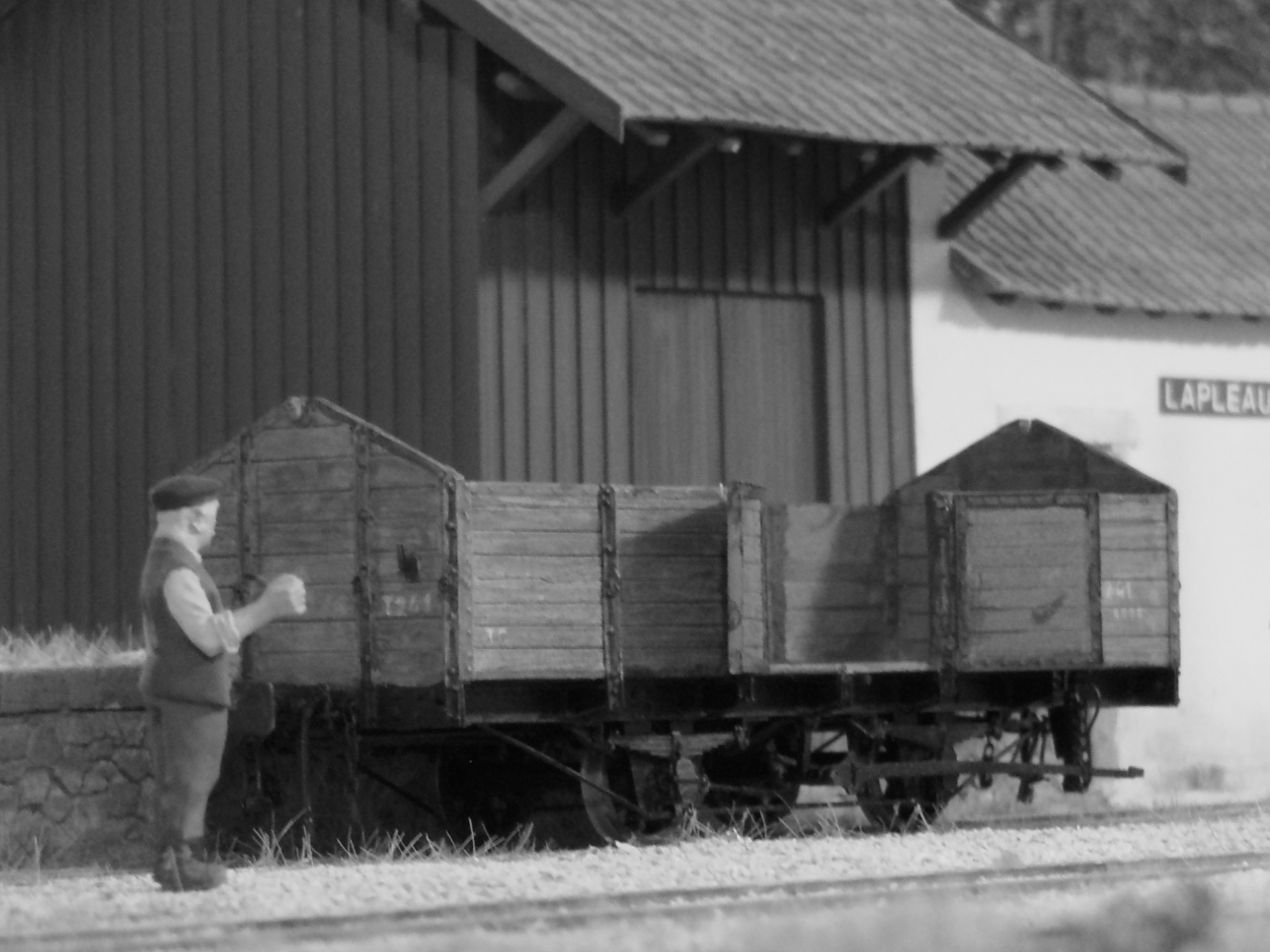

Et nous savons maintenant que l'action se situe en gare de Lapleau !
Je reviens sur ta voie, ça me préoccupe en ce moment, quelle essence de bois as-tu utilisé ?
Quelles dimensions font tes traverses ? A partir de quels plans as-tu réalisé tes aiguilles ?
(Fin de l'interrogatoire !  )

[Y]

J'aime bien le personnage avec le béret....

Peut être le chef de gare????? il a un gousset


personnage MK35 réf F43-37(pub non sponsorisée)

[malletslm]

Aaaaaaaaah : la couleur arrive !

on l'attendait déjà hier...

[RailFrance]

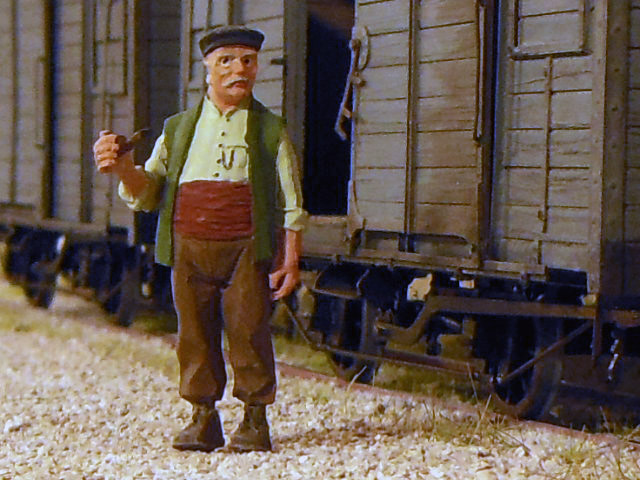

Je ne suis pas trop un spécialiste de la colorimétrie, mais j'ai essayé de retirer la dominante.

[attachimg=1]

[Bernard JUNK]

[quote="Y"]
[quote="mlm"]
J'aime bien le personnage avec le béret....
[/quote]

Peut être le chef de gare????? il a un gousset
[/quote]

Un chef de gare ? Non, il ressemble plus à un maquignon ...

[Bernard JUNK]

[quote="RailFrance"]
Je ne suis pas trop un spécialiste de la colorimétrie, mais j'ai essayé de retirer la dominante.
[/quote]

Oui, c'est parfait comme ça.

Yvan nous fait croire qu'il construit un tombereau, mais il a déjà construit toute une rame ... Couverts, plats, tombereaux ... Et la gare qui va avec ...

[mlm]

Tu oublies aussi la locomotive qui va bien....

[RailFrance]

[quote="Bernard JUNK"]
Un chef de gare ? Non, il ressemble plus à un maquignon ...
[/quote]
C'est amusant mais avec la moustache et la montre gousset il me rappelle quelqu'un !

[mlm]

Il ne fume pas la pipe......

[RailFrance]

Tu es certain, parce que moi j'ai le souvenir de l'avoir vu avec une pipe.

[mlm]

J'ai souvenir d'un truc plus gros.......

[Bernard JUNK]

[quote="RailFrance"]
C'est amusant mais avec la moustache et la montre gousset il me rappelle quelqu'un !
[/quote]

Non, la figurine est trop maigre ...

[Y]

[quote="MetriqueReveur"]
Je reviens sur ta voie, ça me préoccupe en ce moment, quelle essence de bois as-tu utilisé ?
Quelles dimensions font tes traverses ? A partir de quels plans as-tu réalisé tes aiguilles ?
(Fin de l'interrogatoire !  )
[/quote]

Bonsoir Lyonel,

Les traverses sont en Samba de 3mm, elles mesures peu ou prou 5*46mm, et elles sont teintées avec plusieurs couches de teinture "chêne clair". L'espacement est de 14mm bord à bord au centre des coupons et 10mm aux extrémités; tirefonds "Décapod" (livraison rapide )

Pour les aiguilles, je les trace à la ficelles et je me suis inspiré des implantations de traverses sur le livre de : Le monde du petit train (tarn) de Michel Viers ed LR (si mes souvenirs ne sont pas périmés)
il me semble avoir vu des plans récemment sur le forum Portail du zéro ;onglet vos réseaux ;le premier fil qui se termine par [Om].

Yvan
