En effet la qualité de l'impression parait très bonne

[Philippe Fontana]

Ouah! ça à l'air très bien tes impressions, va falloir que je charge les fichiers.
Comme toi j'ai pensé à un A80 en IIm, mais je ne sais pas comment découper les fichiers pour arriver à ce résultat.

Merci du partage 3D Métrique, c'est super sympa de ta part

C'est ça qui est super avec cette licence, on peut modifier le fichier.  SI j'arrive à couper les fichiers pour que le IIm passe sur une imprimante je les mettrai en ligne avec la même licence, une façon sympa et efficace de faire vivre le modèle de Cyril.
Si ça marche, promis vous serez les premiers informés ?

[Philippe Fontana]

Mais il y devrait y avoir d'autres personnes qui savent déjà faire ... ça irait bien plus vite que moi !????

[LGB 58]

Oui je pense.....

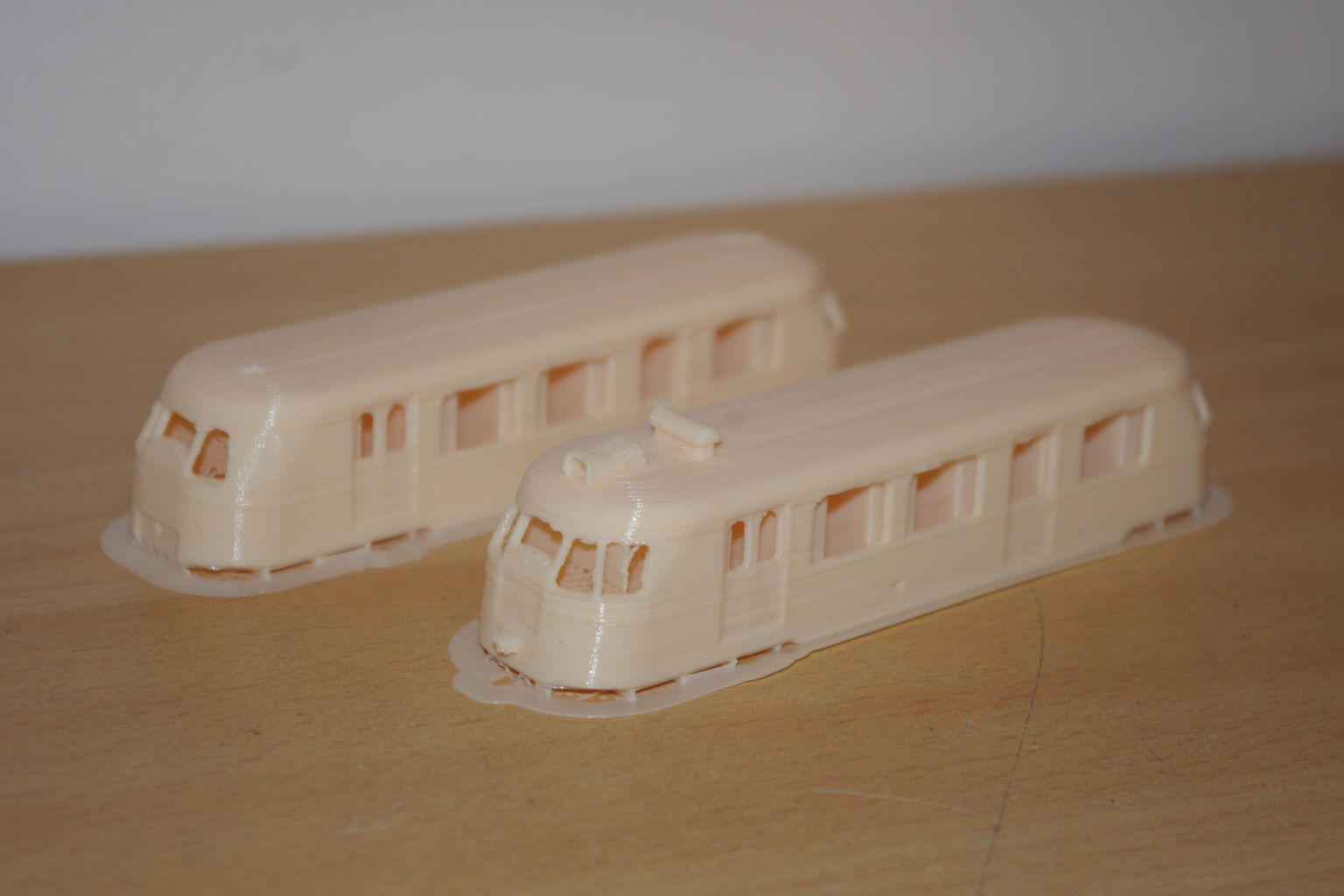

Petite photo de ce que j'ai pu obtenir comme impression en PLA avec une buse de 0,4 résolution 0,2 sur une Anet A8 améliorée:

[attachimg=1]

J'ai trouvé sur Thingiverse pas mal de fichiers (gratuits) intéressant pour nos trains  (locotracteur, locomotive, accessoires etc....! ) en O, HO etc....!  que l'on peu adapter à l'échelle qu'on veut avec le trancheur. Ce serai peut être intéressant d'ouvrir un post pour les imprimeurs.

[3Dmetrique]

Mais il y devrait y avoir d'autres personnes qui savent déjà faire ... ça irait bien plus vite que moi !????

Je peux le faire d'autant plus facilement que j'ai la maquette numérique, quelle échelle et dimension max de la surface d'impression ?

[LGB 58]

Super, dans mon cas le plateau fait 220 x 220 mm Hauteur:240 mm

[Philippe Fontana]

Mais il y devrait y avoir d'autres personnes qui savent déjà faire ... ça irait bien plus vite que moi !????

Je peux le faire d'autant plus facilement que j'ai la maquette numérique, quelle échelle et dimension max de la surface d'impression ?

Bonjour Cyril  (aux autre aussi)
super proposition !
j'ai un peu regardé comment le faire, je propose mes réflexions si ça peut aider, en en faisant apparaître d'autres.
la plus-part des imprimantes domestique ont un volume disponible de l'ordre de 200x200x200.

Pour réaliser un modèle en G à partir de tes fichiers  je serais parti les principes suivants :
• Découpe horizontale au niveau du toit et coupe de cette pièce en trois morceaux :
o Partie avant, au-dessus de la cabine avec les superstructures,
o Partie arrière
o Partie centrale
Il me semble que pour la remorque il y aurait : 2 fois la partie arrière et la même partie centrale ?
Tant qu’à y être … si possible creuser un peu l’intérieur du toit …
• Découpe de la caisse en 4 parties sur la longueur dans une zone sans ouverture ni arrondi, cela permettrait :
o D’imprimer à part les extrémités qui seront les plus complexes à faire car il y aura des parties en surplomb,
o de séparer côté droit et côté gauche (les couper en 2 de façon à avoir 4 pièces) qui pourront être imprimées à plat. (supprimer les clips interne de fixation du châssis)

Là aussi pour les remorques des pièces communes avec celle de la motrice.

On arrive ainsi à 9 pièces par ensemble, et dont 6 communes et au total 11 pièces différentes ( si mon raisonnement est bon).

En coupant en 9 on a des pièces qui ne dépassent pas les 200 mm de longueur.

Ces qq lignes sont vite écrites par rapport au temps de réalisation, mais il est certain que l’utilisation des fichiers source rend le travail nettement plus efficace et surtout permet de conserver la qualité du modèle initial.

Si tu as le temps de nous faire ça je suis certain qu’il y aura des petits A80DG à naître et on partagera ici la conception réalisation du châssis !
a bientôt

[3Dmetrique]

Je vais regarder tout ça Philippe. En attendant, j'ai mis la citerne Pershing en ligne.

[Philippe Fontana]

des nouvelles sur l'exploitation de ces fichiers,
je suis arrivé à couper le modèle en plusieurs morceaux et à en changer l'echelle.
Si ça vous intéresse je vous expliquerai la méthode, j'ai simplement utilisé le slicer.
Je vous propose en 3 messages les photos, j'ai réalisé à l'echelle du 1/60.
Je ferai la même chose en G mais quand j'aurais du temps devant moi car les impressions seront longues.

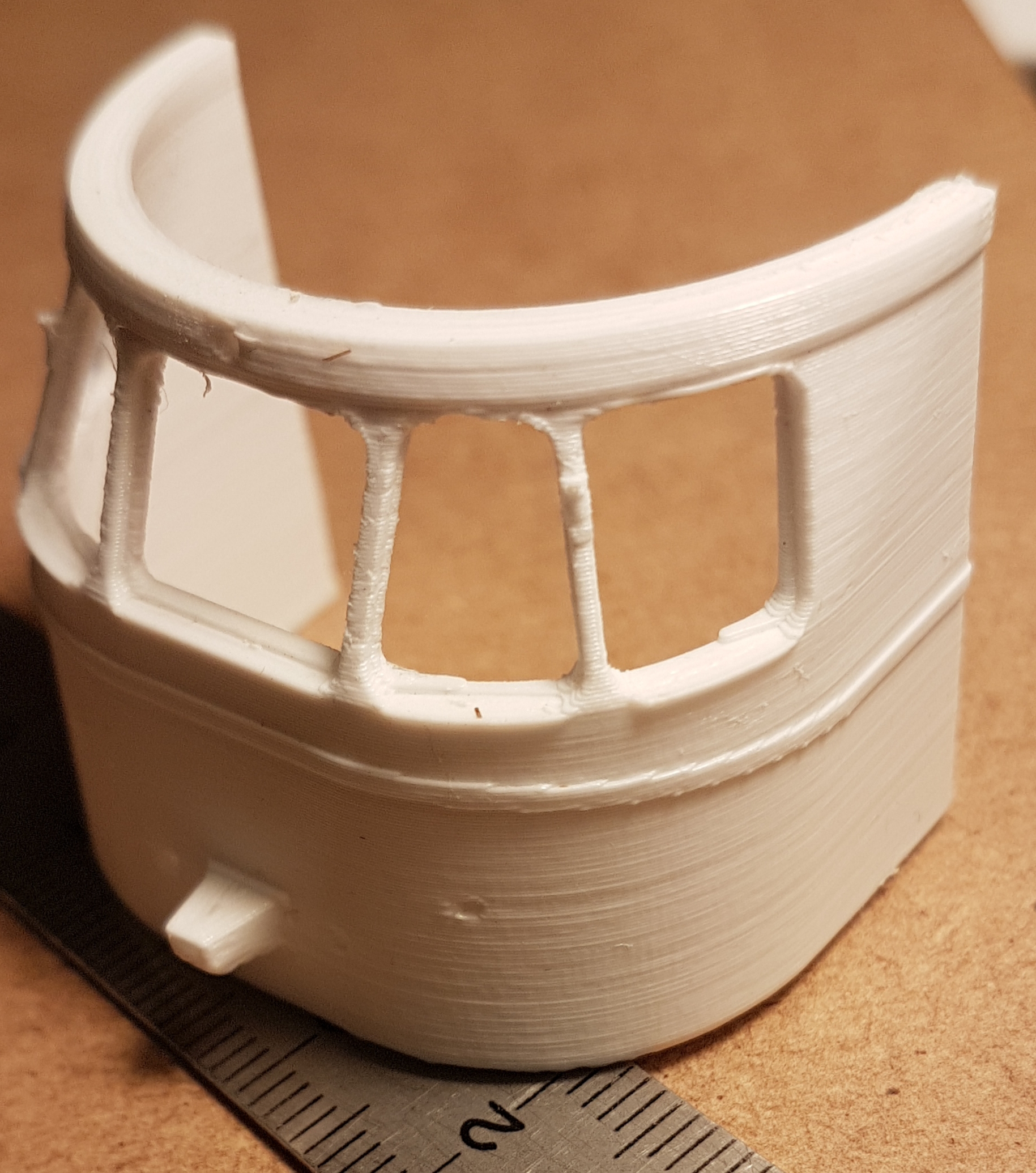

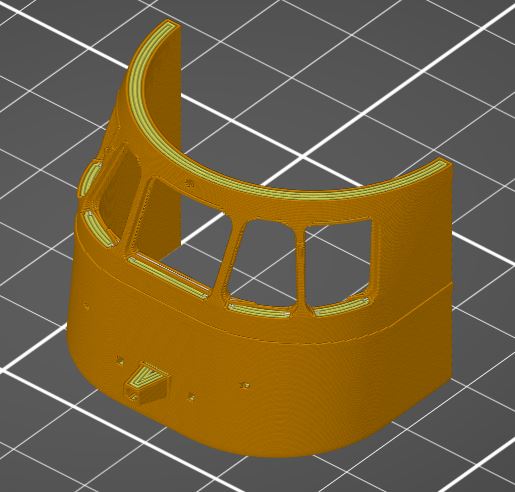

photo 1 la vue avant impression

[Philippe Fontana]

photo 3
après un petit nettoyage,

[LGB 58]

Intéressant de savoir comment découper un fichier,  dans Cura je ne crois pas qu'on puisse le faire.

[Bernard JUNK]

Je pensais qu'on ne pouvait pas modifier un fichier STL, à part en dimensions ?

Ça m’intéresse pour découper des fichiers pour les imprimer à une échelle plus grande.

[Franco Verzetti]

Je m'installe aussi ... à distance de sécurité

[Yves 89]

Je me démasque... Ça m'intéresse aussi!

[LGB 58]

Sur YouTube, on trouve  des tuto si on tape "modifier un fichier STL" mais c'est expliqué trop rapidement et j'ai du mal à suivre  surtotu quand on ne connait pas les programmes (Fusion 360, FreeCad, 3D Builder etc....!)

[Philippe Fontana]

Sur YouTube, on trouve  des tuto si on tape "modifier un fichier STL" mais c'est expliqué trop rapidement et j'ai du mal à suivre  surtotu quand on ne connait pas les programmes (Fusion 360, FreeCad, 3D Builder etc....!)

je suis assez d'accord c'est rapidement difficile à maîtriser avec FreeCad , j'ai aussi testé sans succès avec Openscad (et pourtant c'est faisable) ... je me suis donc rabattu sur mon slicer qui sait faire ça (on en découvre tous les jours sur ces logiciels que l'on exploite à qq malheureux petit % de leur capacités.

J'utilise le PrusaSlicer gratuit et qui peut être chargé sans pb sur le site de Prusa.
Comme vous le verrez, à la fin on peut créer un fichier stl pour chacun des sous ensemble créé, donc vous pourrez ouvrir ces fichiers dans votre slicer préféré.

j'ai essayer de tout écrire* pour faciliter la première utilisation et ai fait qq captures d'écran pour illustrer.
* ceux qui maîtrisent sauterons des lignes !!

voir page suivante

[Philippe Fontana]

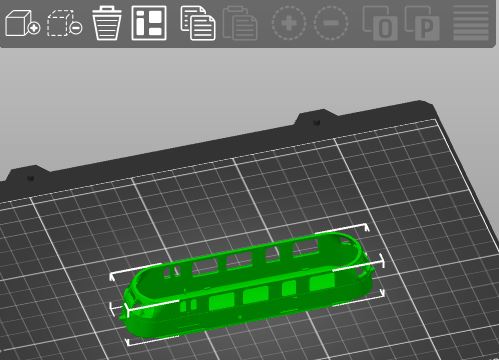

Couper un objet stl dans PrusaSlicer

1 ouvrir le fichier stl
2  « diviser en objets individuels » en haut à droite touche « O »
3  séparer les objets (3 dans ce cas)

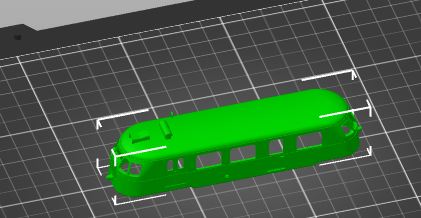

4  pour simplifier je n’en ai conservé qu’un : A80D_caisse.stl_2

[Philippe Fontana]

opération 2

[Philippe Fontana]

Couper un objet stl dans PrusaSlicer

5  la coupe se fait dans le plan horizontal, il faut donc tourner l’objet
6  sélectionner la fonction « couper » (à gauche)

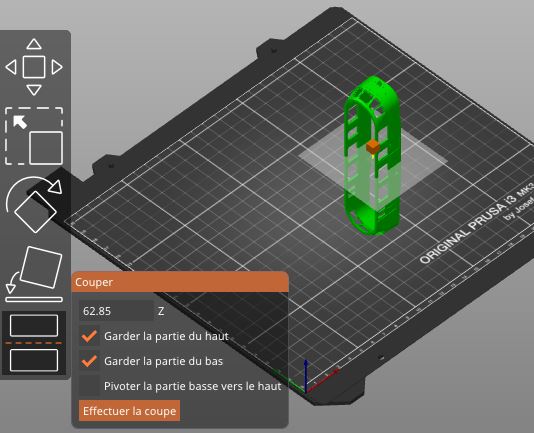

- Ajuster la hauteur du plan de coupe (valeur de z) pour avoir des pièces qui seront facile à imprimer (face d’appuis, …) et sur des zones propices au futur remontage (une zone où il n’y a pas d’ouverture, …), si la pièce est imprimée dans le sens vertical il serait préférable de vérifier que l’on ne fait pas la coupe au milieu d’une couche, cela induirait une erreur : j’ai réglé l’imprimante avec une première couche à 0.20 et les suivantes à 0.15. la valeur indiquée sur la photo 62.85 n’est pas bonne. Si l’on voulait couper à ce niveau il faudrait le faire à 62.90 ou 62.75 (sans importance pour ce modèle car on le retournera pour l’impression)

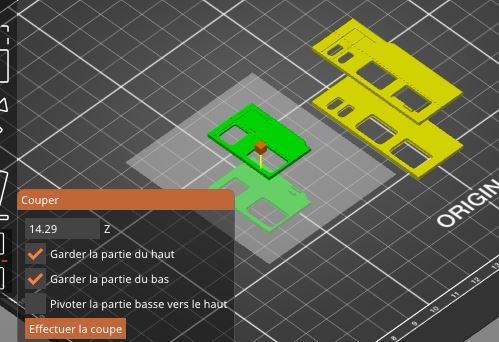

7  Couper à z =21mm et conserver les 2 parties (cliquer sur « effectuer la coupe »

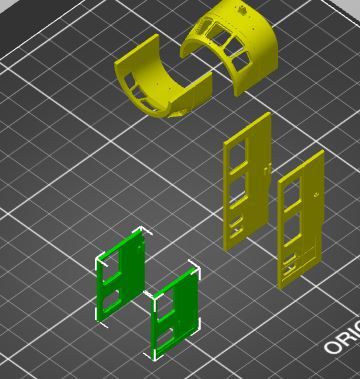

8  Couper la partie restante à 82 mm pour séparer la face avant. En conservant les 2 parties
9  coupe au milieu de la caisse car la longueur à imprimer serait de82*87/22.5=317 = trop grand pour l’imprimante …

[Philippe Fontana]

coupe

[Philippe Fontana]

Couper un objet stl dans PrusaSlicer

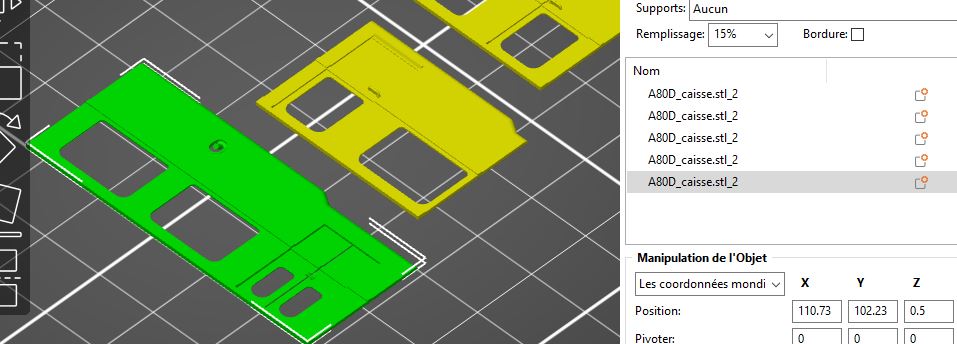

10 séparation des parties planes de la caisse
10-1 rotation d’un élément pour le mettre dans le plan de coupe
10.2 séparation en 2 objets
10.3 sur la pièce du bas diminution de l’épaisseur de la paroi pour avoir qqchose de plus fin en G on vise 3 mm ce qui donne 3*22.5/87= 0.78. arrondi à 1mm car il y a du relief sur la pièce
10.4 tourner la pièce pour avoir le relief vers le haut
10.5 tourner la pièce du bas pour mettre le relief vers le haut
10.6 Tourner la pièce du haut pour la couper à 1mm d’épaisseur
10.7 à … couper retourner et reprendre les mêmes opérations sur le dernier tronçon de caisse

[Philippe Fontana]

Couper un objet stl dans PrusaSlicer

11.enregistrement de chaque pièce en fichier stl : option disponible par clic droit à droite du nom de fichier correspondant à la pièce
12 mise à l’echelle d’impression : HO, O et G … à vos machines !!!

[Philippe Fontana]

Couper un objet stl dans PrusaSlicer
Mais revenons à l’A80D,

Merci Cyril on va en faire plein !

Si vous aviez des difficultés avec la méthode précédente je peux vous faire passer les fichiers de chaque pièces mais il faut se rappeler que le modèle reste la propriété de son auteur, et que le respect de la licence Creative Common s'applique aux pièces modifiées.

Reste à faire le plancher, l’intérieur, la motorisation mais les idées vont fuser, et il doit bien déjà exister un 3D des cotés des boggies !

[3Dmetrique]

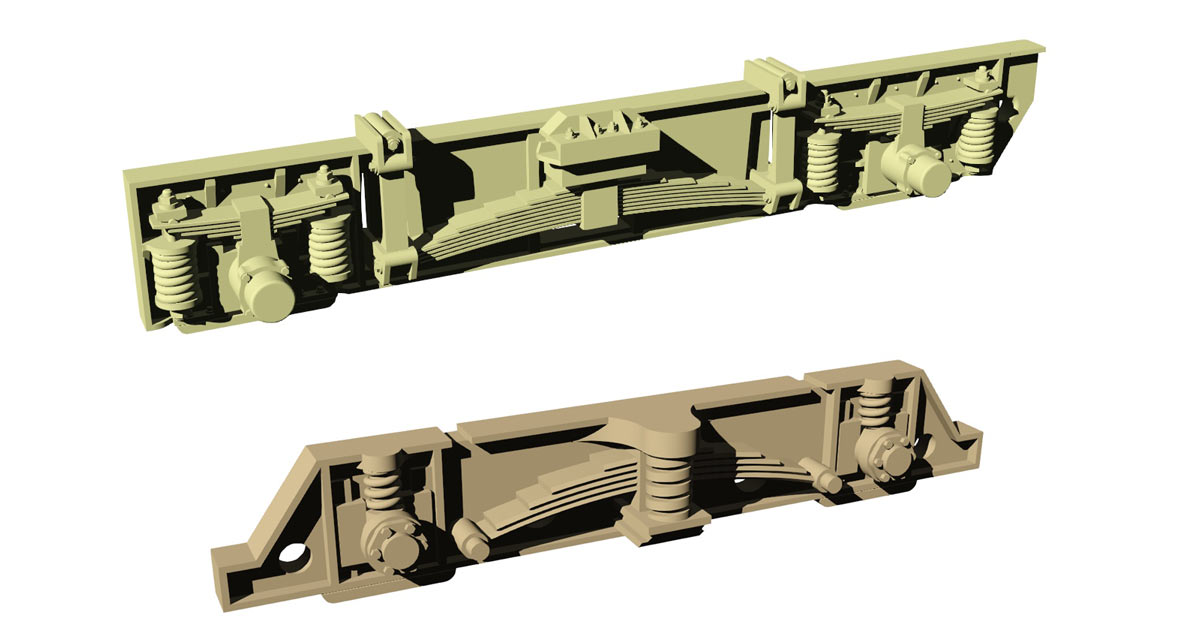

Je vais mettre ça sur Cults :

[attachimg=1]

Stay tune !

Done !

[Philippe Fontana]

Super !
On conservera la qualité du dessin et la fidélité au modèle réel
Ce n'est pas avec ma documentation que je pourrais arriver à ça
Et en plus il faut savoir le dessiner dans ce niveau de détails.

Ça va placer haut la barre pour la motorisation !

Vraiment super !

Merci par avance
