BILLARD modernisé CARDE et non modernisé pour impression 3D

[JJB]

Merci Marcel, le problème c'est réglé très simplement, il suffit de cliquer "sur le pied" du support et de le déplacer. Merci à Bernard MARCHAND pour son aide par visio!
De toutes façons avec l'inclinaison que je suis obligé de mettre pour faire rentrer l'engin sur la faible surface d'impression de la LD-002R je peut supprimer tous les supports extérieurs (sauf ceux de la jupe AV )
Mais, bon, il faudra attendre qu'il fasse un peu plus chaud pour que puisse recommencer mes tests...
J-J

[Philippe Fontana]

...... juste que je découpe "la bête" en 6 morceaux, comme je l'ai fait pour l'A80D, ,.....

Pour l'A80D en G j'avais découpé en 6 pour la caisse et 9 pour le toit (pour en diminuer le volume), tout dépend de la taille du plateau.

La nouvelle version du slicer Prusa permet de rajouter/supprimer des volumes simple, peut être une solution pour faciliter le positionnement des différentes pièces, je n'ai pas encore eu le temps de tester.

[Philippe Fontana]

...............
Sinon, les fichiers du 503 et de la remorque 210 sont désormais disponibles sur Cults3D.
https://cults3d.com/fr/mod%C3%A8le-3d/j ... a80d-carde

je viens de charger les dernières versions avec toutes les "petites" pièces complémentaires,
Le plus gros de travail est fait et bien fait !

Encore merci Franck,

maintenant y a plus qu'à .... trouver du temps.

[LGB 58]

J'avais découper le mien (A80D) avec Tinkercad, la je n'ai pas pu le faire avec Tinkercad voilà le message de refus:

"le maillage de la forme est trop complexe, les maillages de Tinkercad sont limités à 300000 triangles. Simplifié le maillage et réimporté-le"

Voilà ou j'en suis actuellement je vais donc voir pour le simplifier et faire ma découpe comme prévu. Car je tiens à faire la découpe moi-même pour ne pas mourir (un peu moins) idiot

Par contre pour la simplification du modèle je me doute que "je vais ramer " ne l'ayant jamais fait

[leonaja]

Il est facile de simplifier le maillage avec Fusion 360.
Sur la chaine Crea_Din 3D.
[youtube]https://www.youtube.com/watch?v=6zauquZJX_8&t=104s[/youtube]

[LGB 58]

Merci leonaja, j'ai également cette démo (et bien d'autres) de côté, mais fusion 360 me bloque l'ordinateur lors des manipulations (chargement , maillage , conversion, etc...!), ça devient pénible.

Hier j'ai abandonné entre les "Ctrl Alt Suppr" et les redémarrages, j'en avais "ras le bol". Mais je ne vais pas abandonner pour autan.

[JJB]

Merci Alain, très intéressante cette petite démo sur la réduction du maillage avec FUSION 360.
Ce logiciel travaille en ligne, il me semble, donc connexion internet avec un bon débit, non?
J-J

[leonaja]

Merci Alain, très intéressante cette petite démo sur la réduction du maillage avec FUSION 360.
Ce logiciel travaille en ligne, il me semble, donc connexion internet avec un bon débit, non?
J-J

Salut JJB,
Tu me pose une colle. Je ne me suis jamais posé la question.
J'ai une connexion fibre, j'ouvre le logiciel et ça marche.
Mais tu as raison, quand je clique sur "état de la tâche" la fenêtre m'indique "travail en ligne".
Je dormirais mieux ce soir.
Alain.

[gilles2a]

3d builder, intégré à Windows, le fait aussi, très facilement…
Objet…simplifier…

Gérard, as tu eu mes 2 mails ?

[LGB 58]

@JJB et Leonaja: Oui je pense effectivement que c'est une version en ligne car le mois dernier ma version d'essais gratuite venant à échéance, il m'ont rappeler, à plusieurs reprises, que je devrais prendre une version payante pour pouvoir continuer à utiliser Fusion 360, j'ai donc fait un renouvellement de ma version gratuite à usage personnel.

@Gilles:3D Builder ne s'installe pas chez moi, malgré plusieurs tentatives (windows 8.1) par contre ceux qui ont Windows 10 l'ont automatiquement d'installé. Je n'ai reçu qu'un mail et je t'ai envoyé une réponse.

[gilles2a]

Désolé…rien reçu
Je t’avais envoyé les dimensions en IIm, je les remet…

Billard étroit 11,47 x 2,20 soit 50 x 9,7 ( les modèles de Franck, 503 et R210 )
Billard large. 10,53 x 2,40 soit 46,8 x 11

Attention, faut couper les supports de tampon pour avoir la caisse brute, sinon les mesures seront faussées.

[JJB]

3D Builder, je ne connaissais pas , merci! Je viens de le télécharger car il n'était pas installé d'office.
Je vais faire quelques tests....
A tout +
J-J

[LGB 58]

Désolé…rien reçu
Je t’avais envoyé les dimensions en IIm, je les remet…

Billard étroit 11,47 x 2,20 soit 50 x 9,7 ( les modèles de Franck, 503 et R210 )
Billard large. 10,53 x 2,40 soit 46,8 x 11

Attention, faut couper les supports de tampon pour avoir la caisse brute, sinon les mesures seront faussées.

Je t'ai envoyé un nouveau message pour test.

En tenant compte des décimales on est plus sur:

51 (50,97) x 9,8 (9,77) pour le 503.

J'ai regardé dans Cura, pour respecter tes cotes il faut passer de 100% ( le Ho) à 378% pour le 1/22.5. Après c'est le nombre de découpe qui risque de créer quelques erreurs sur la longueur.

[LGB 58]

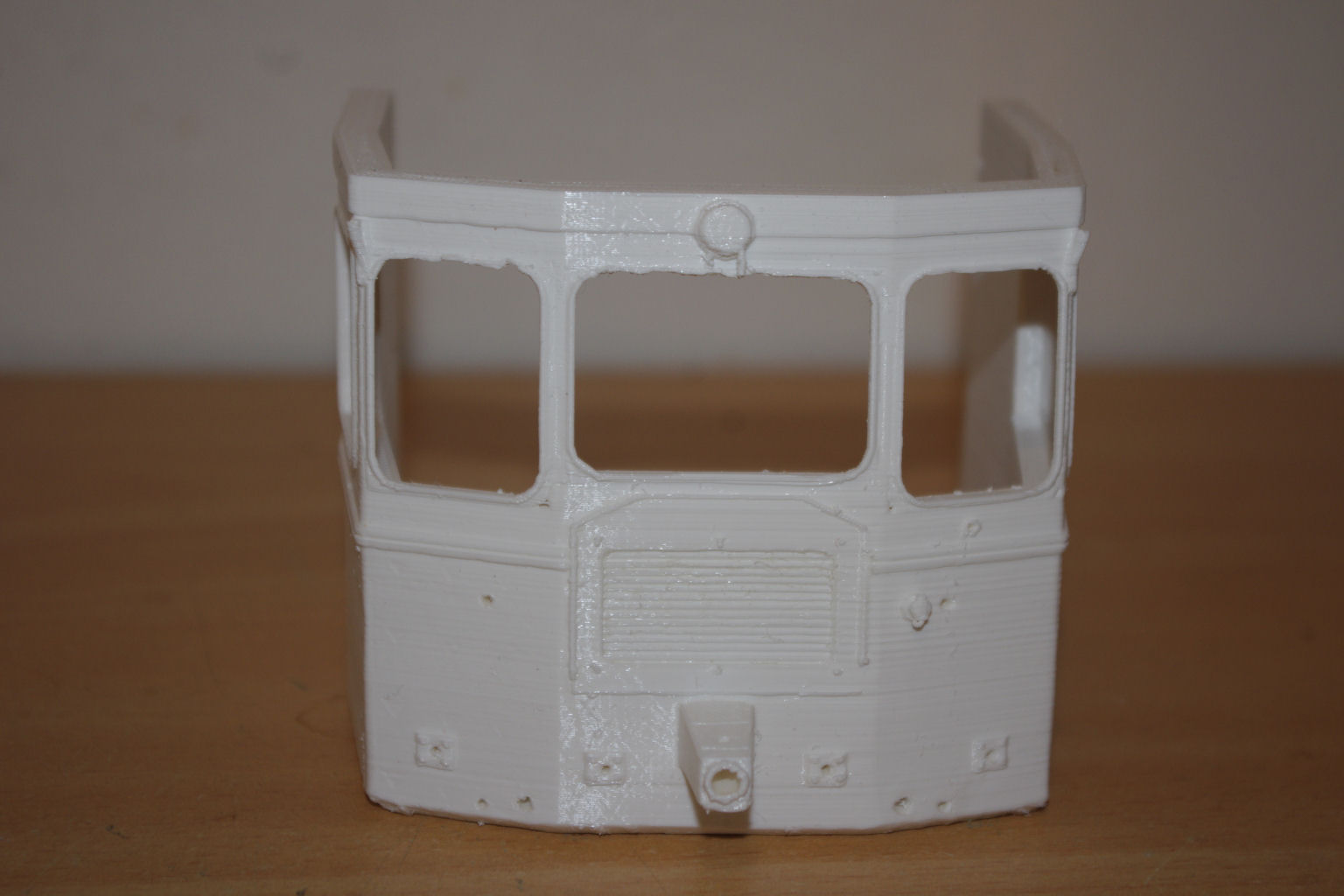

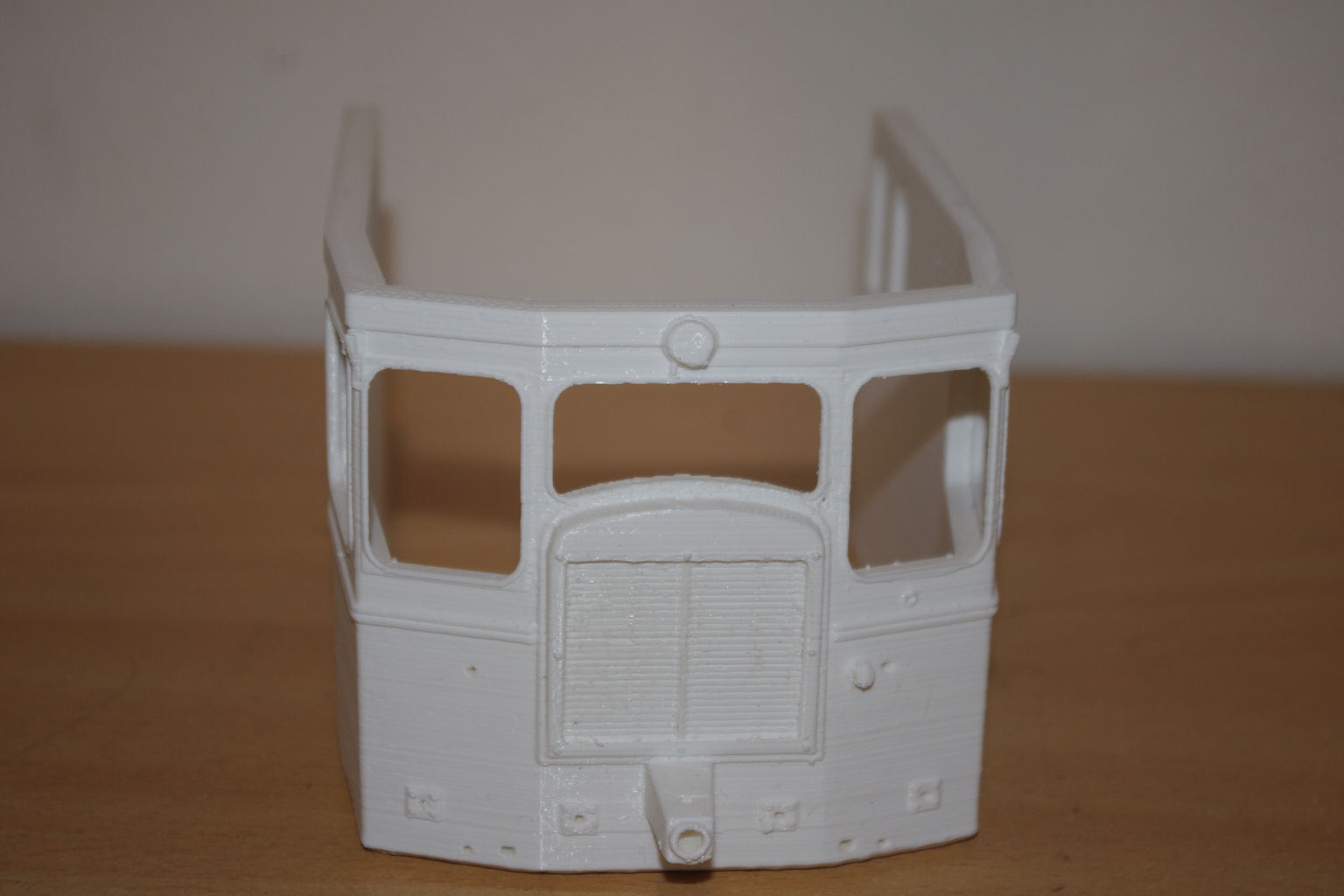

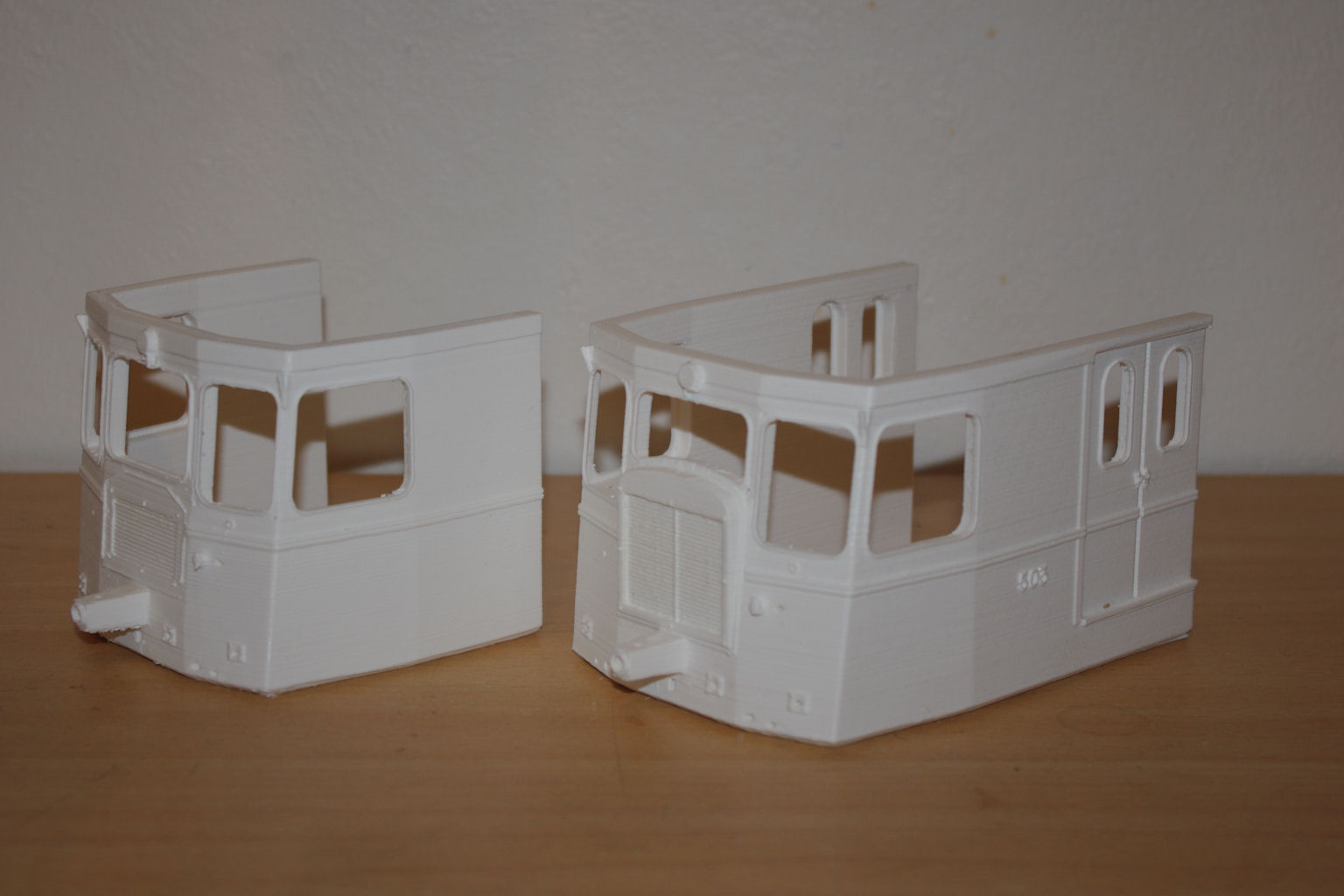

Quelques photos de mes premières impressions 1/22.5, il y a du boulot de finition mais cela va être très chouette. Merci du partage de fichier Frank

Je vais te contacter Gilles

[frankdestouesse]

Excellent Gérard

[LGB 58]

Encore merci pour ton excellent travail, je vais ouvrir un nouveau sujet pour ma réalisation au 1/22.5 pour ne pas "pourrir" ce post. avec ma réalisation de ce modèle.

[JJB]

Belle avancée Gerard   Bravo!
J-J

[leonaja]

Le petit dernier.





......

[JJB]

Bravo Alain, encore une magnifique décoration!
J-J

[05mogul05]

Bravo Alain, encore une magnifique décoration!
J-J

Et c'est pas la plus simple ! Bravo !

[Y]

Une livrée bien sympathique et peu classique pour ce dernier modèle

Bravo !!

Yvan

[Bernard JUNK]

Magnifique modèle, très bien réalisé ! Tu dois faire des jaloux parmi tes copains corses !

[leonaja]

Merci à vous  mes amis.

[frankdestouesse]

Cette livrée Arzens lui sied à merveille

Je vois que tu as ajouté sur le toit le réservoir d'eau additionnel pour le wc. Je n'avais pas prévu ce détail dans mon modèle car
il n'était pas installé à l'origine.

[frankdestouesse]

Amis des chemins de fer corses et des Billard en particulier, après le petit 100 ch recarrossé chez Carde, leur grand frère de 150 sera prochainement opérationnel pour aller user ses bielles sous la chaleur caniculaire de la Balagne.
Le voici en version d'origine :

et en version remorque pilote :

J'allais oublier de remercier nos amis Jean-Pierre Tyrphon et Marius d'Oriano pour leur précieuse aide photographique sans laquelle je n'aurais pas pu définir avec précision l'esthétique de ce bel autorail
