Une petite Mallet 020+020 SACM des CFD en Om

[Y]

suite et fin des deux msg précédents,

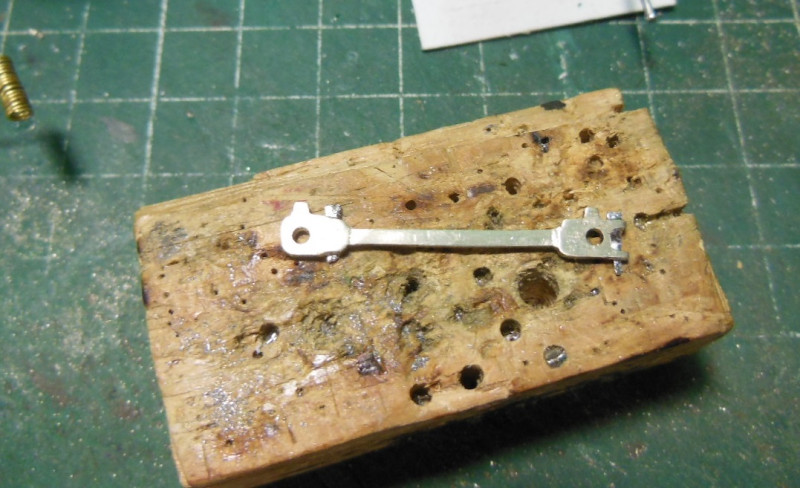

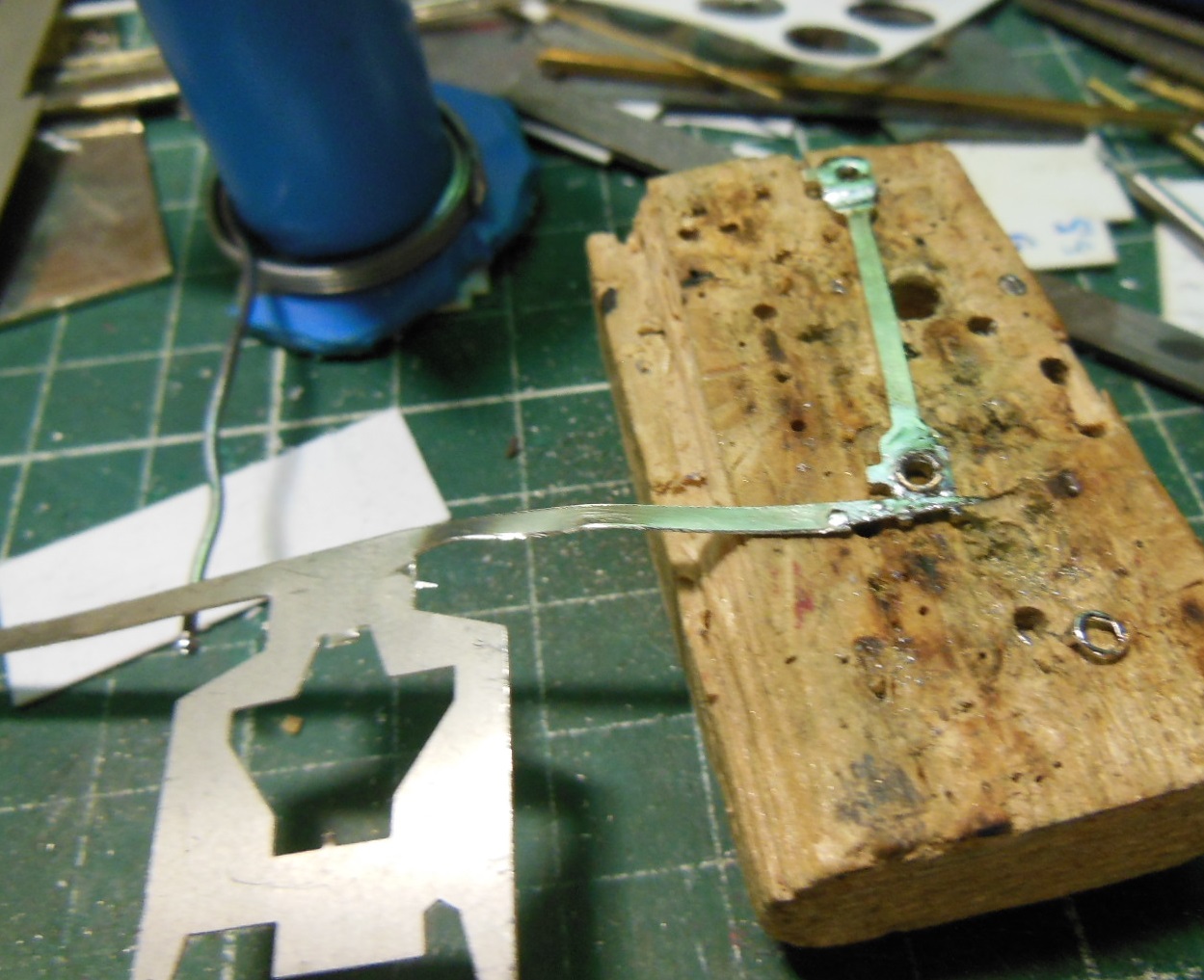

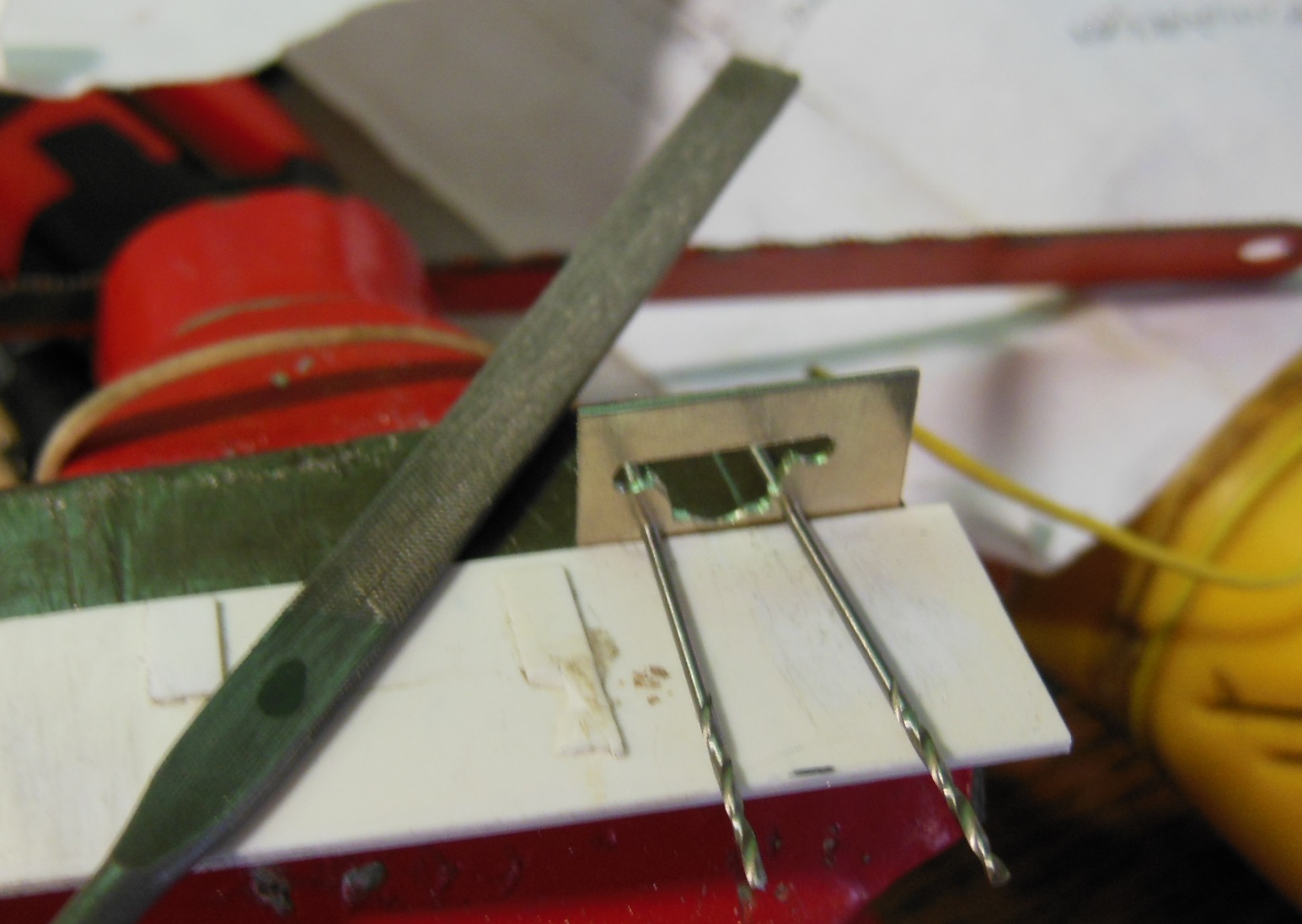

Sur l'endroit de la bielle, j'élimine 1/10ème de l'âme en roulant la lime sur deux forets 1/10ème plus fin que mon profilé.

Puis polissage de la surface au papier abrasif très fin.

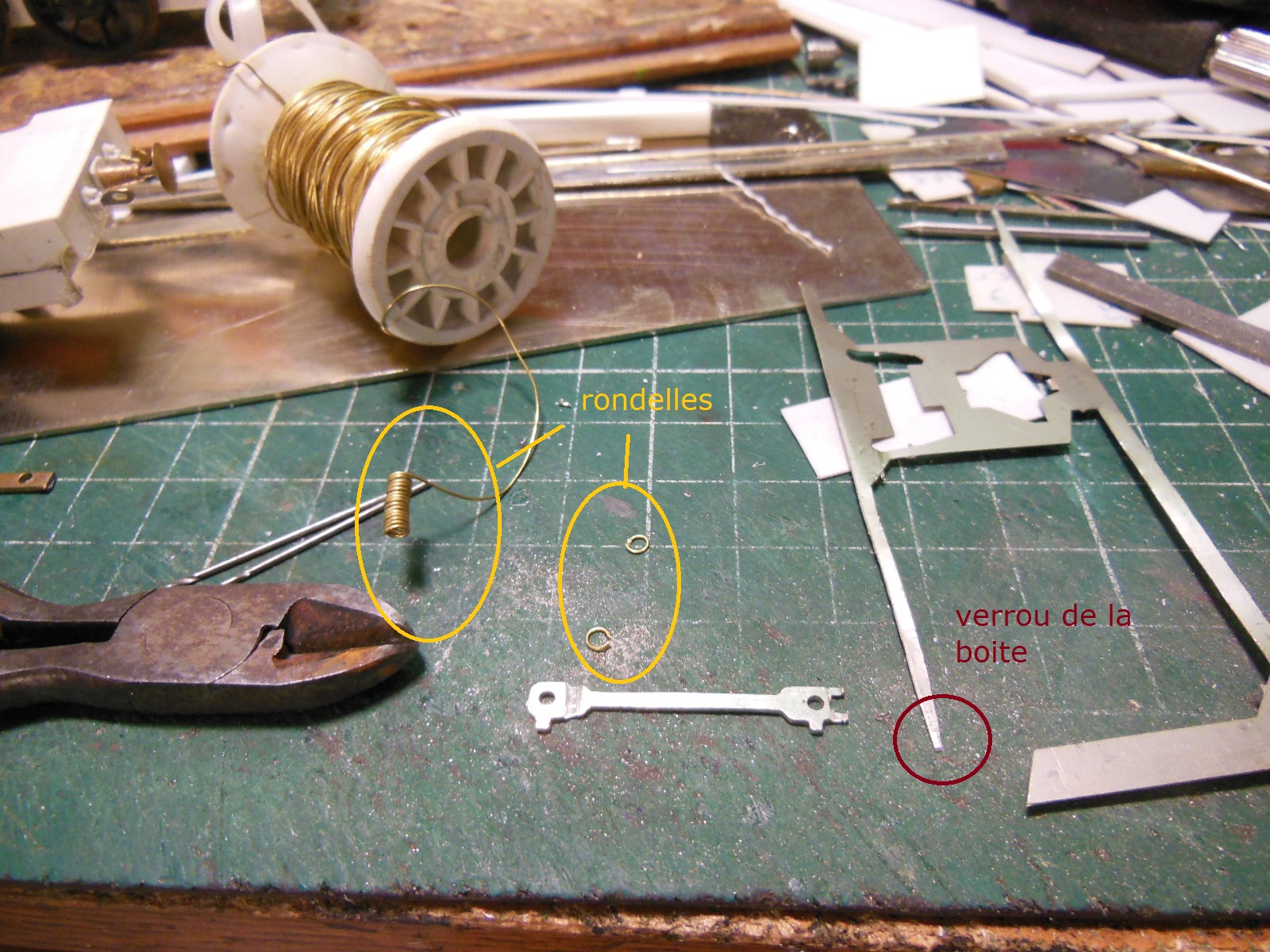

Réalisation de rondelles pour limiter les frottements sur le moyeu de la roue, et écarter la bielle de la roue.
Ainsi que les coins de verrou.

ces pièces sont ensuite brasées,

puis nettoyées, et les rondelles légèrement poncées,

et vue de l'endroit, un petit coup de lime peut servir à ajuster les coins en hauteur.

En toute rigueur un petit rectangle très peu visible devrait être ajouté sur l'endroit de chaque tête.
Plus que trois autres à faire

à bientôt,
Yvan

[Franco Verzetti]

une curiosité, les encoches faites à la scie servent à réduire l'effort de la lime n'est-ce pas?

[2ludin]

Travail minutieux mais il faut du détail à cette échelle.
Ça n'est pas possible de "tirer" les 4 bielles en même temps pour aller plus vite et rendre l'action moins fastidieuse ?
En plastique, je colle les ébauches entr'elles à l'aide d'une micro-goutte de cyano, qui adhère mais ne fond pas la matière : le passage d'une lame fine entre les éléments permet de les séparer

[Y]

une curiosité, les encoches faites à la scie servent à réduire l'effort de la lime n'est-ce pas?

Pour travailler moins lentement Franco, mais tout à la lime est faisable

Ça n'est pas possible de "tirer" les 4 bielles en même temps pour aller plus vite et rendre l'action moins fastidieuse ?
En plastique, je colle les ébauches entr'elles à l'aide d'une micro-goutte de cyano, qui adhère mais ne fond pas la matière : le passage d'une lame fine entre les éléments permet de les séparer

Je ne suis pas fan de la cyano, surtout si je dois chauffer ultérieurement à cause des vapeurs pas glop!!
Il aurait fallu braser, mais des traces d'étamage.
De plus la planéité des mors lors du serrage de mon étau "Indian cafouniette" n'est valable que pour une faible épaisseur car j'ai rectifié à la lime le haut des mors en position fermée.

Avec un bon étau, je pense que dans ce cas il est judicieux d'utiliser aussi un gabarit sur l'arrière du bloc de pièces.

Bonne journée,
Yvan

[2ludin]

Oui car l'épaisseur cumulée des pièces va faire qu'on aura tendance soit à relever soit à plonger la lime, et du coup les 4 pièces ne seront pas identiques : bien qu'en H0 j'aie moins d'épaisseur, je suis aussi confronté au problème.
Comme j'utilise un étau de même (déplorable) provenance mais plus petit, je passe mon temps à "surveiller" à l'aide d'une équerre posée transversalement.

[Y]

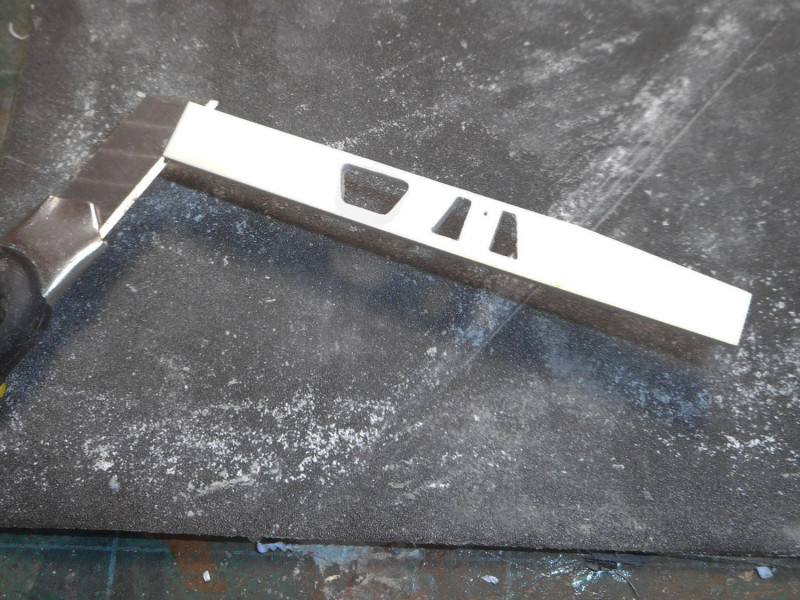

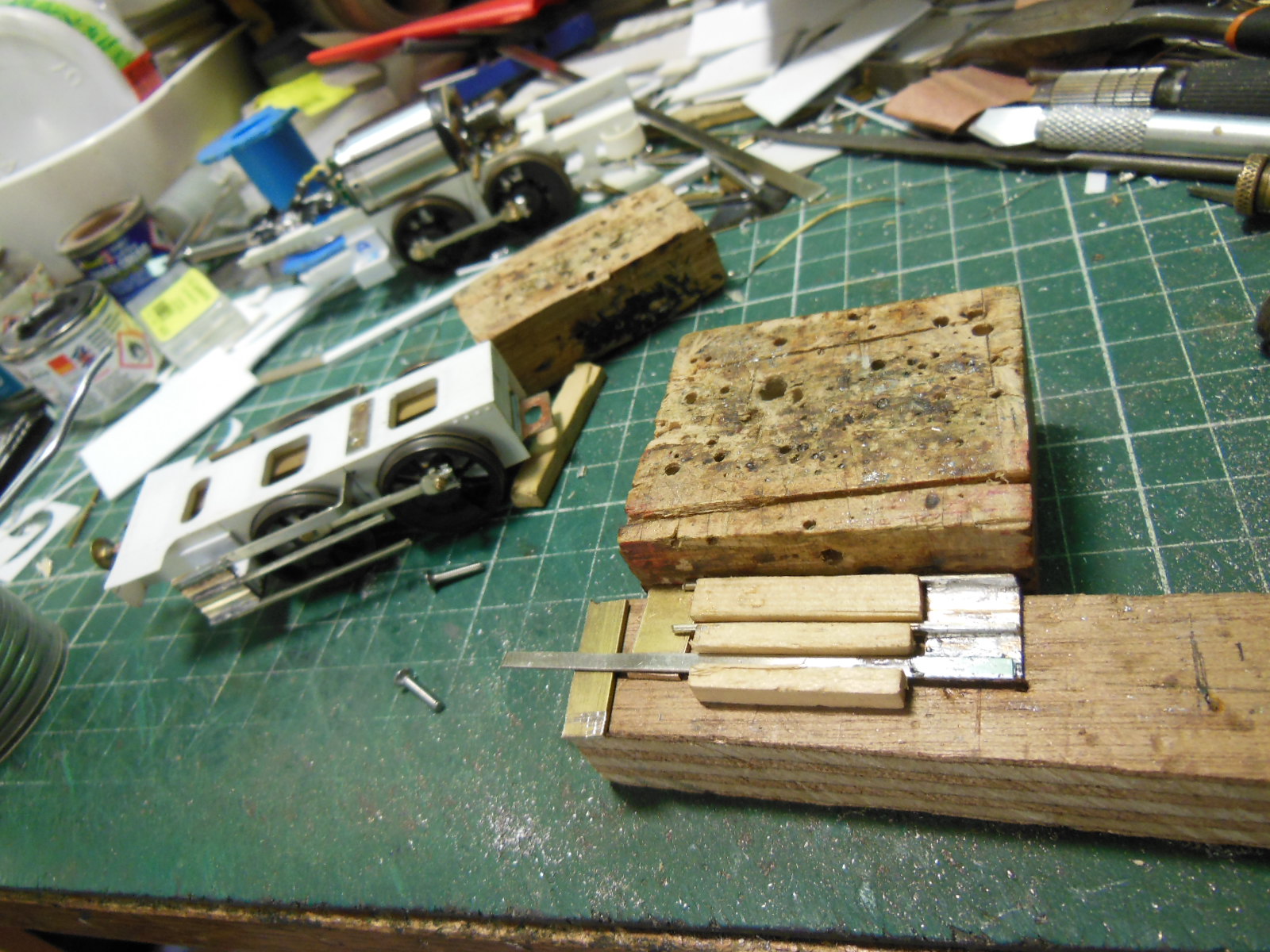

Ajout des supports de cylindre et glissières de queue de piston.
Les parties plastique sont assemblées, percées, taraudées avec les parties laiton. Puis sont collées et positionnées sur le châssis par gabarit vis à vis de l'avant de la roue.

La fixation sera assurée par deux vis accessibles sous chaque cylindre.

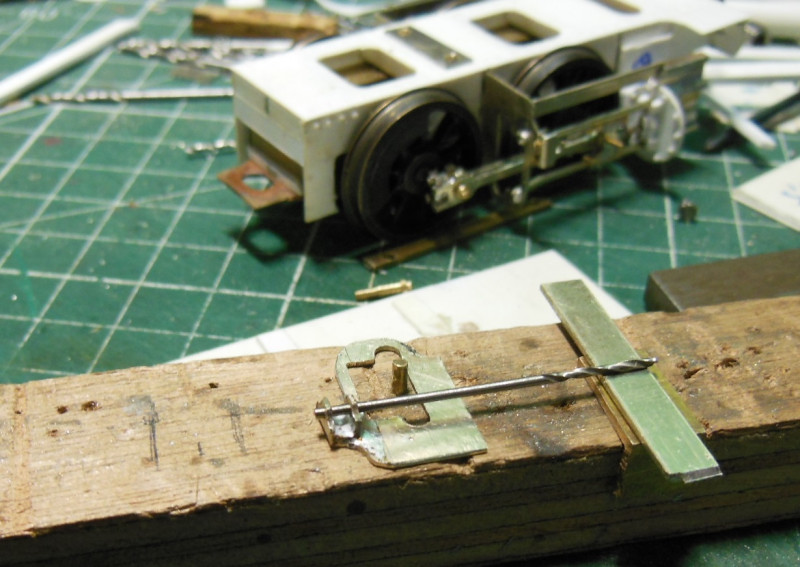

Puis brasure des barres supports de relevage et tiroir. Les gabarits limitent les risques de mouvements en cas de chauffe excessive lors de la pose de la 3ème pièces

entre les glissières, une gorge permettra la mise en place d'un guide pour la queue de piston

doivent suivre les bielles motrices...

à bientôt,
Yvan

[Y]

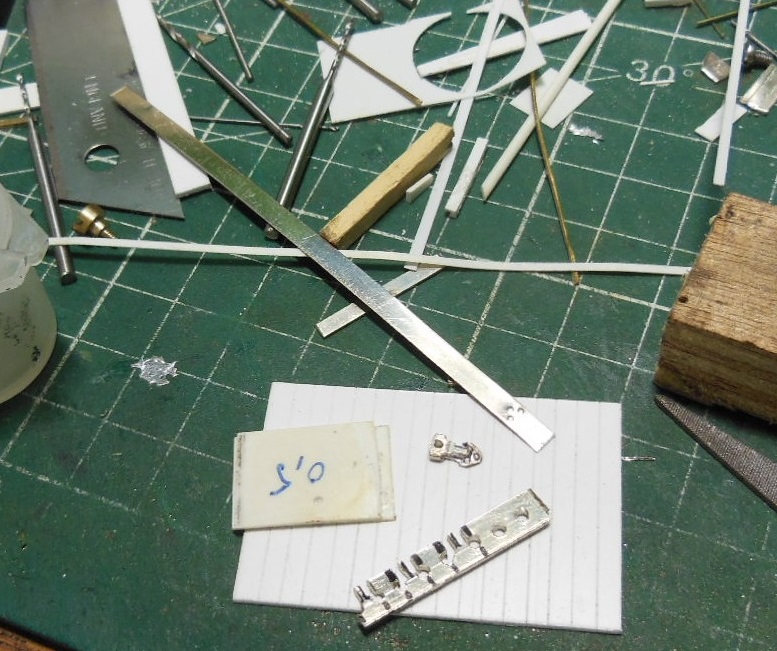

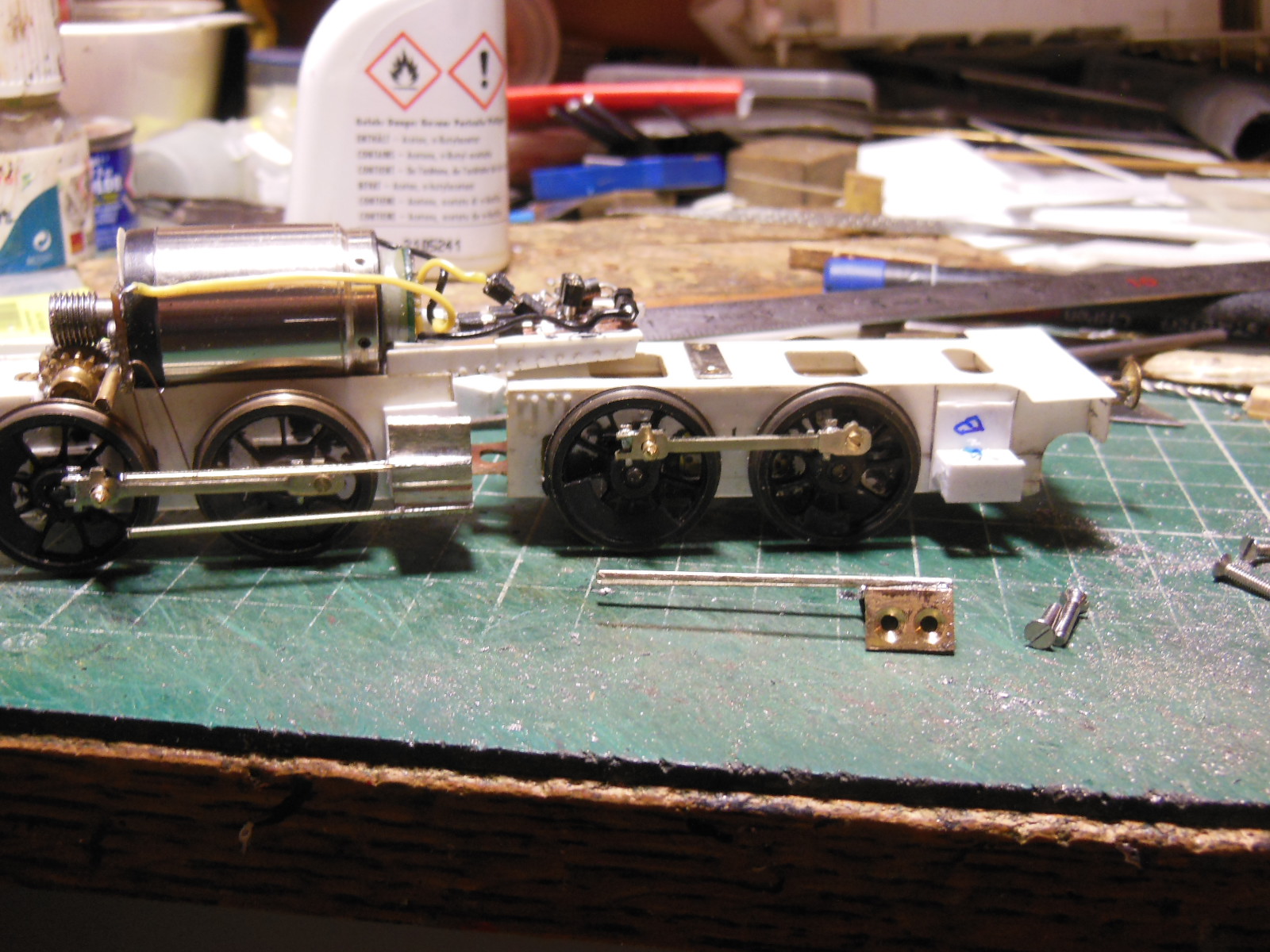

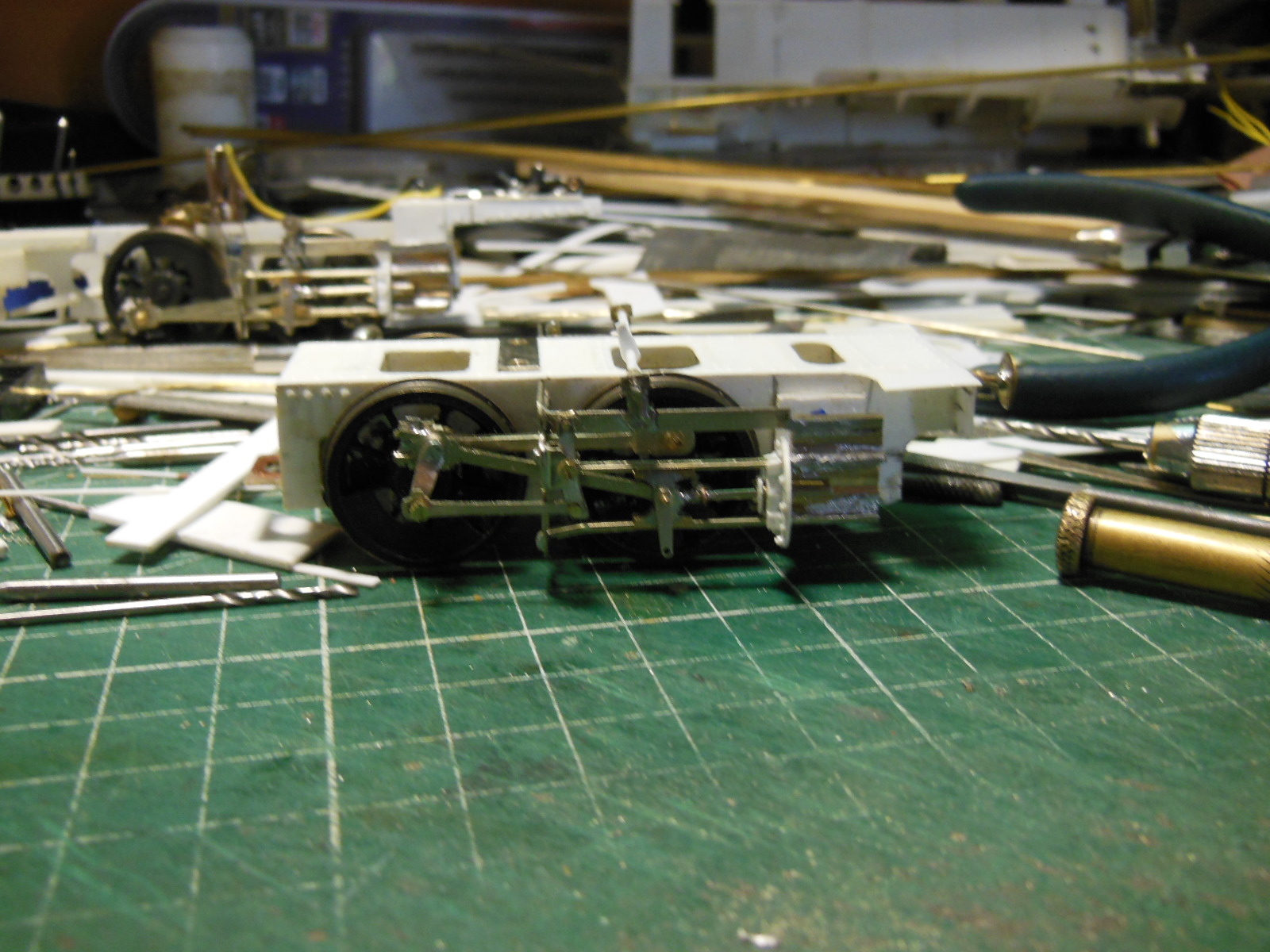

La petite avancée de la fin de semaine :

les bielles motrices et les tiges des pistons!!

D'ailleurs j'ai oublié le presse étoupe sur le truck avant
Bon dimanche à tous,
Yvan

[BUNNY77]

Super Yan, comme toujours.
Pour les soudures, il est où notre lapin insulaire?

[2ludin]

Gnégnégné...

[Y]

Merci,

les supports de glissières, avec toujours l'usinage grâce aux trous pour l'évidement,

le support de l'inverseur est posé avant l'assemblage final (visible sur le truck en 2ème plan), des tirefonds servent à la représentation des boulons de la fixation de cette pièce.

Et ça roule toujours
Bonne journée,
Yvan

[malletslm]

... et la magie continue !

Petite émotion en reconnaissant ces embiellages que j'ai assemblés en H0m avec le kit "Trains d'Antan"...

[05mogul05]

On a les mêmes souvenirs
Mais là, c'est du tout fait main

[malletslm]

Ah oui ... encore que là, j'évoque le montage des embiellages de la petite Mallet "type 42" de Trains d'Antan (absolument identique à celle d'Yvan ! ), à côté de laquelle le montage des embiellages de la "type 300" corse Gecomodel... est un jeu d'enfant !

[JJB]

Superbe!! Bon, moi de mon coté, en IIm et avec un kit Gecomodel, je n'ai aucun mérites.. J'ai pris les bielles, je les aient mis en place, et c'était bon
J-J

[malletslm]

Tu auras quand même essayé de rendre les coulisses fonctionnelles...

[Y]

Merci à vous trois

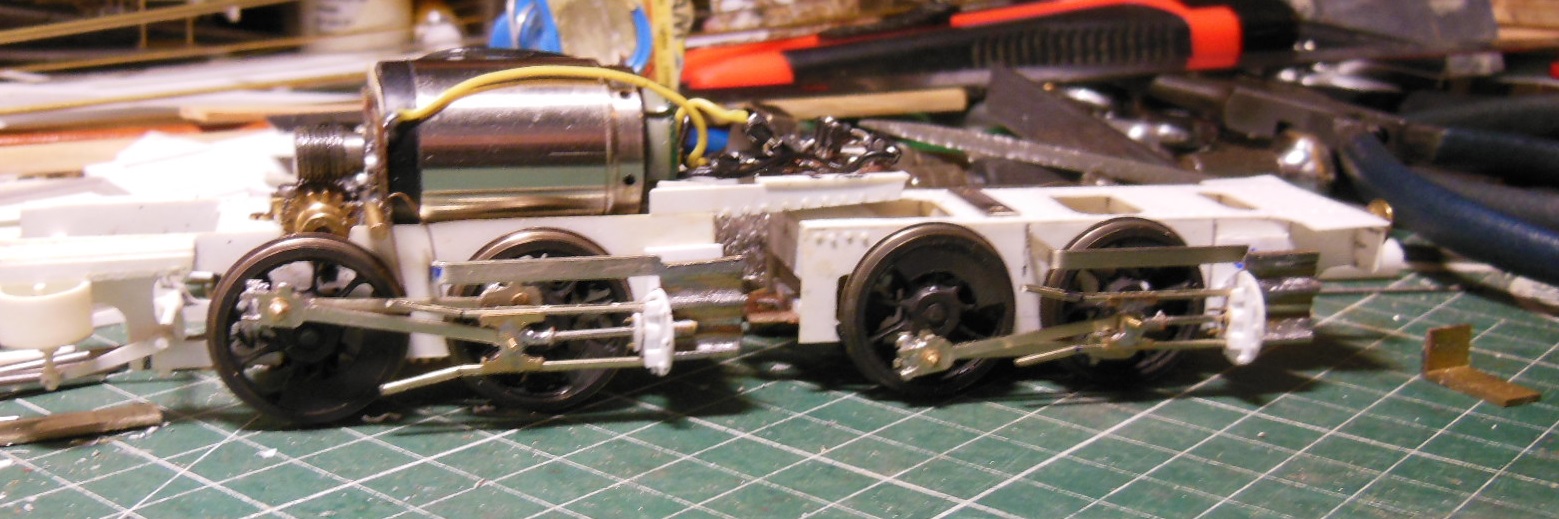

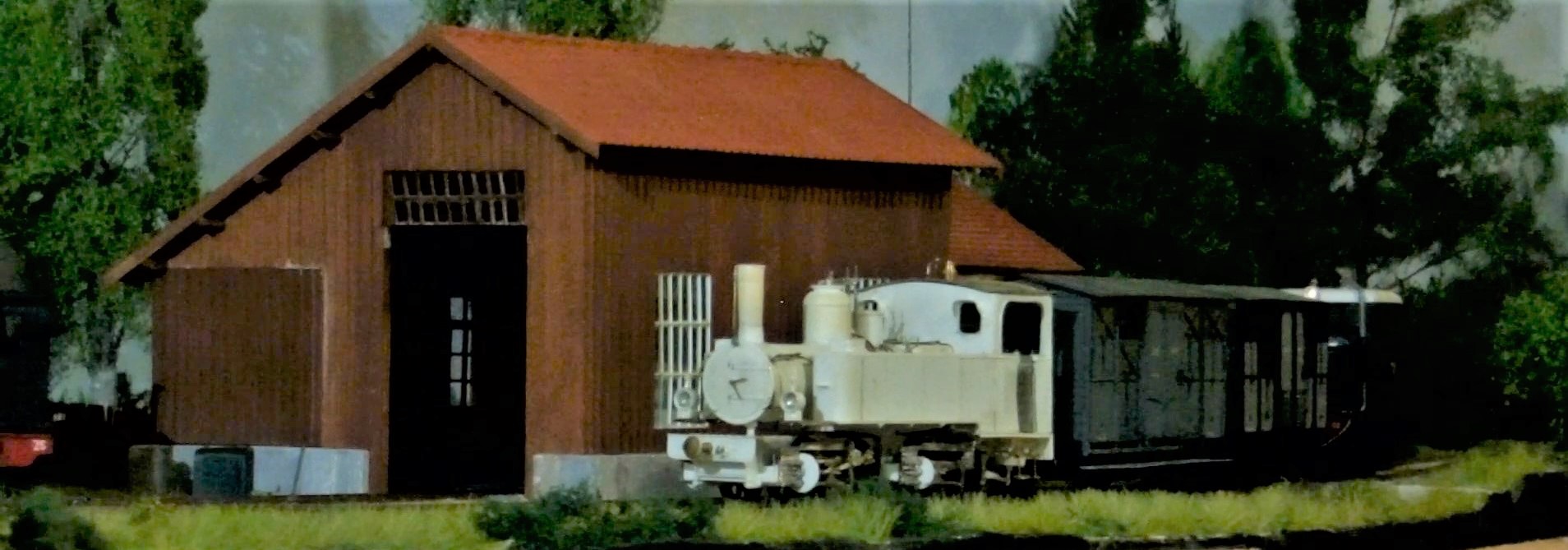

Pour mettre un peu de couleur, une photo extraite du petit film d'essai "démotorisée en pousse" de la réunion Gemme de mardi soir. Ça commence à tricoter

Puis fabrication des supports de relevage, toujours en maillechort,


et des bitoniaux de crosse de piston; il me manquera pour les verrouiller des écrous réduits M1.
Une erreur à reprendre, (dans le rond rouge) les supports ne sont pas assez proches du châssis, la biellette ne rasera pas assez le support : faire et défaire...

Bonne soirée à tous,
Yvan

[Fr. Tavernier]

Bravo Yvan, belle réalisation !

[Franco Verzetti]

Une erreur à reprendre, (dans le rond rouge) les supports ne sont pas assez proches du châssis, la biellette ne rasera pas assez le support : faire et défaire...

Bonne soirée à tous,
Yvan

.... c'est lui qui l'a dit ...

[Y]

Merci à tous,

la modif est réalisée à l'avant, et le truck tourne toujours
Tout de suite ça meuble devant l'essieu arrière; je m'occuperai de la cosmétique des têtes de vis quand il n'y aura plus de démontages(ssss) de construction

bonne soirée,
Yvan

[Dominique]

Bonjour Yvan,

C’est magnifique et extrêmement instructif.
J’admire le résultat du mariage de matériaux aussi différents.
Petite question, ton métal blanc, est-ce du maillechort ?

[Y]

Petite question, ton métal blanc, est-ce du maillechort ?

C'est bien du maillechort;

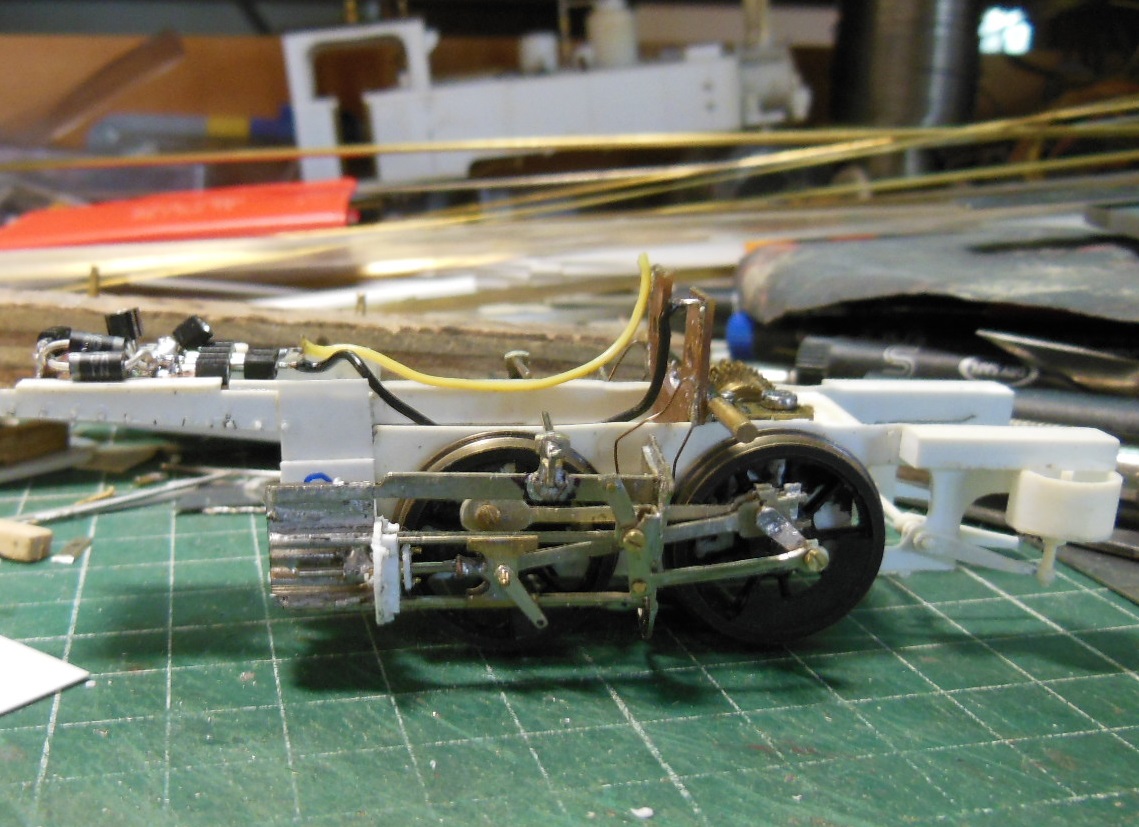

l'arrière a rattrapé son retard, et ça tourne toujours

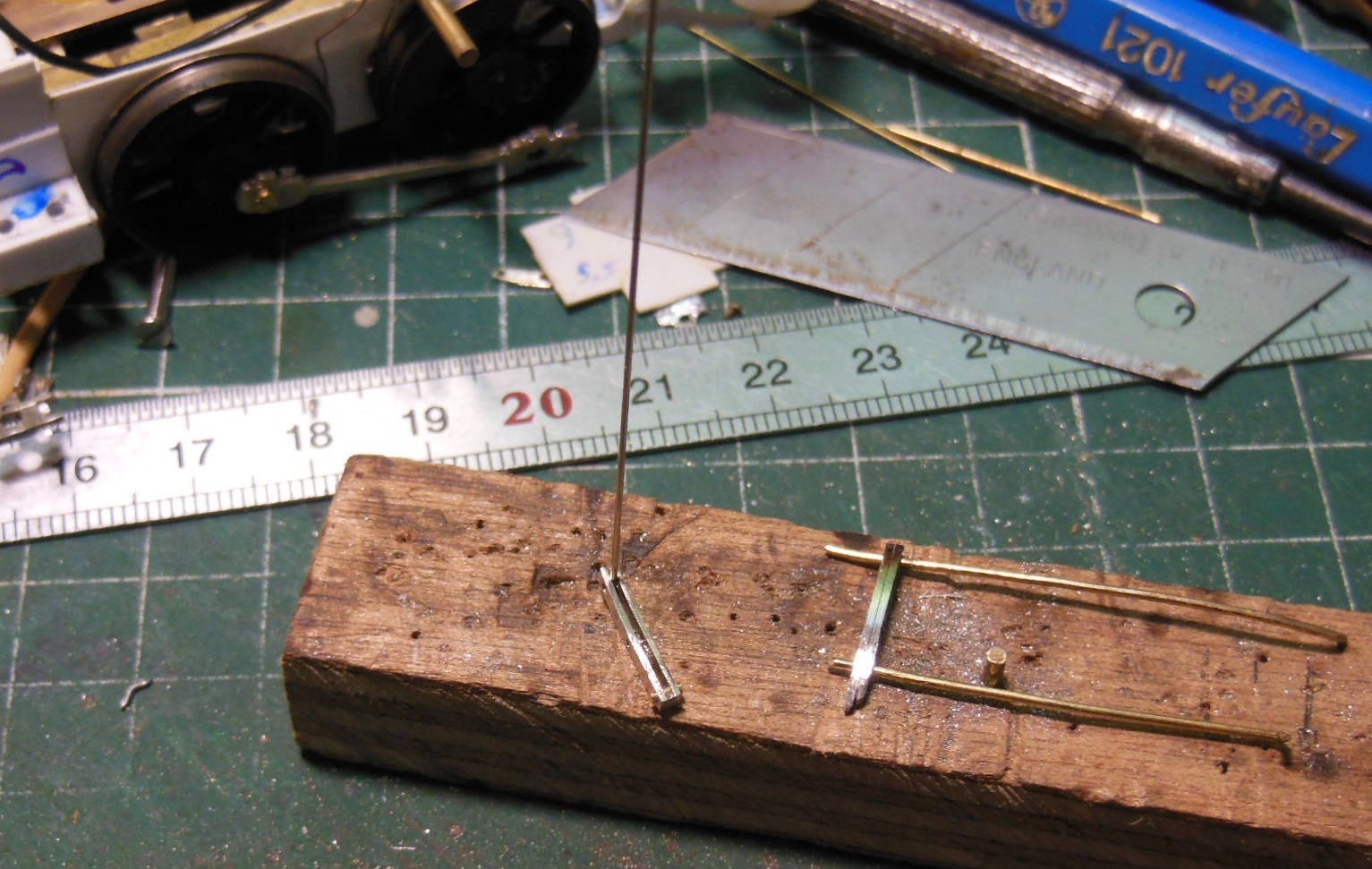

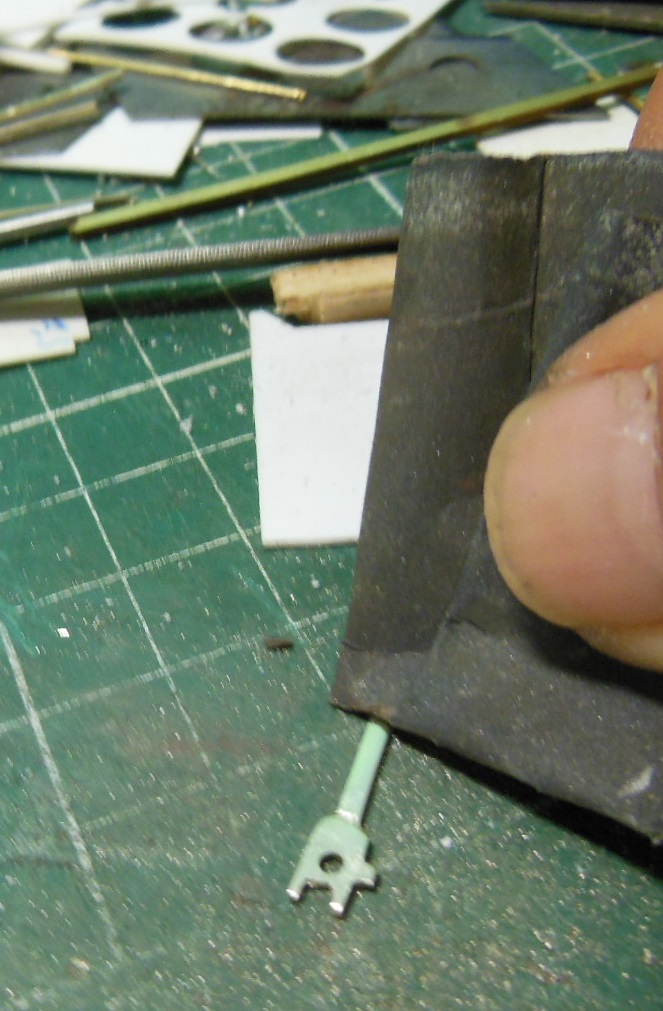

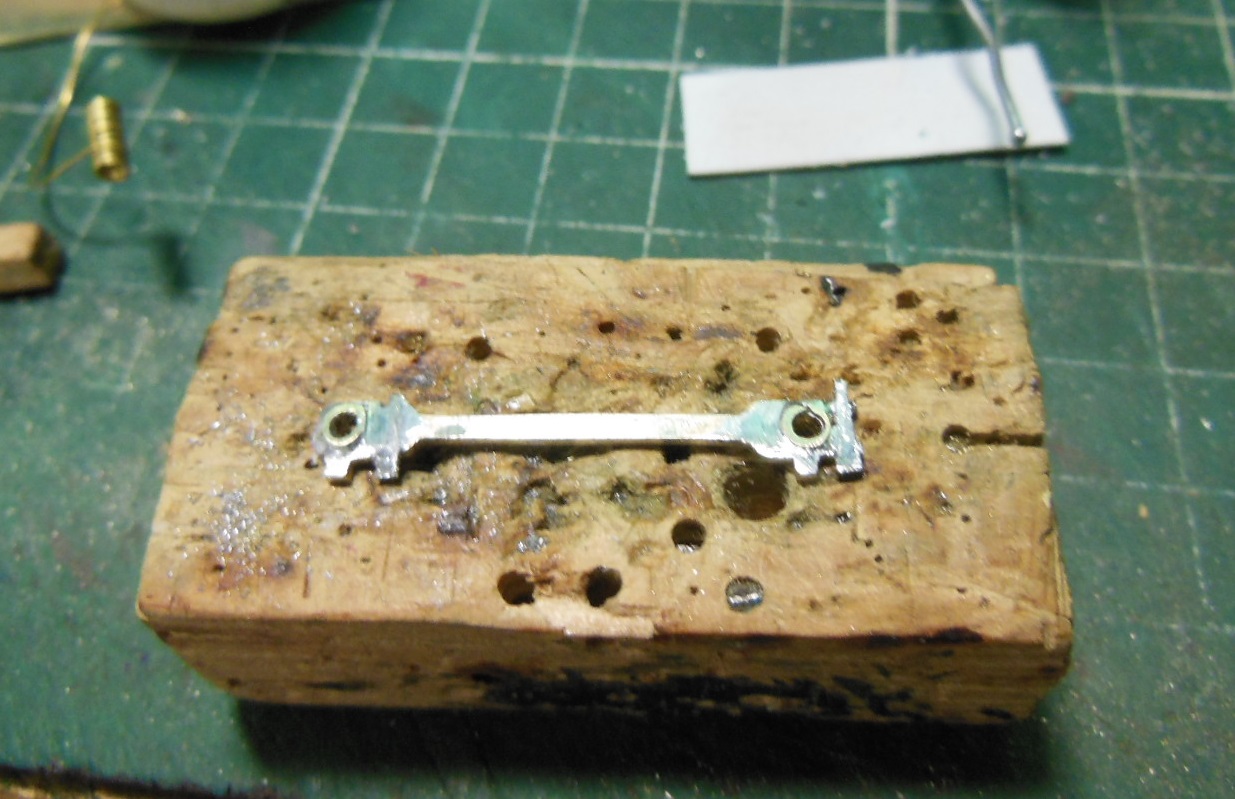

J'avais fait une photo de la fabrication des bananes-inverseurs de sens de marche. Comme les bielles, deux trous, mais avec usinage des deux flasques simultanément. Pour le montage, soudure en haut d'une entretoise (en bas sur la photo pièce de gauche), et derrière le pivot central un bout de fil à plat correspondant à l'espacement (en fond au centre sur la photo). Le fil vertical sert de gabarit.

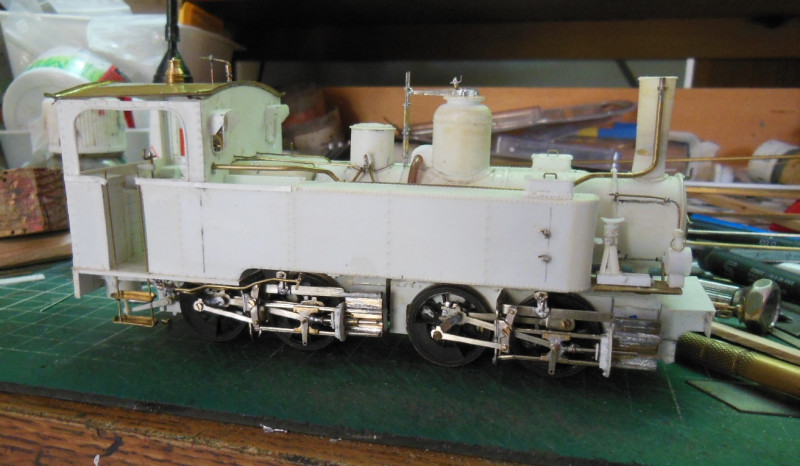

Vision d'ensemble, avec la toiture déclipsée

prochaine étape : les guides-tiroirs
à bientôt,
Yvan

[malletslm]

Et bien malgré la toiture déclipsée , l'allure générale y est parfaitement !!!

Qu'elle est belle...

[BUNNY77]

C'est vrai qu'elle est belle

[Dominique]

Quand je pense que tout ca est parti d’un surplus de plomberie …
Quelle richesse dans le détail…
Et une belle démonstration de savoir-faire.

[Y]

Merci à tous

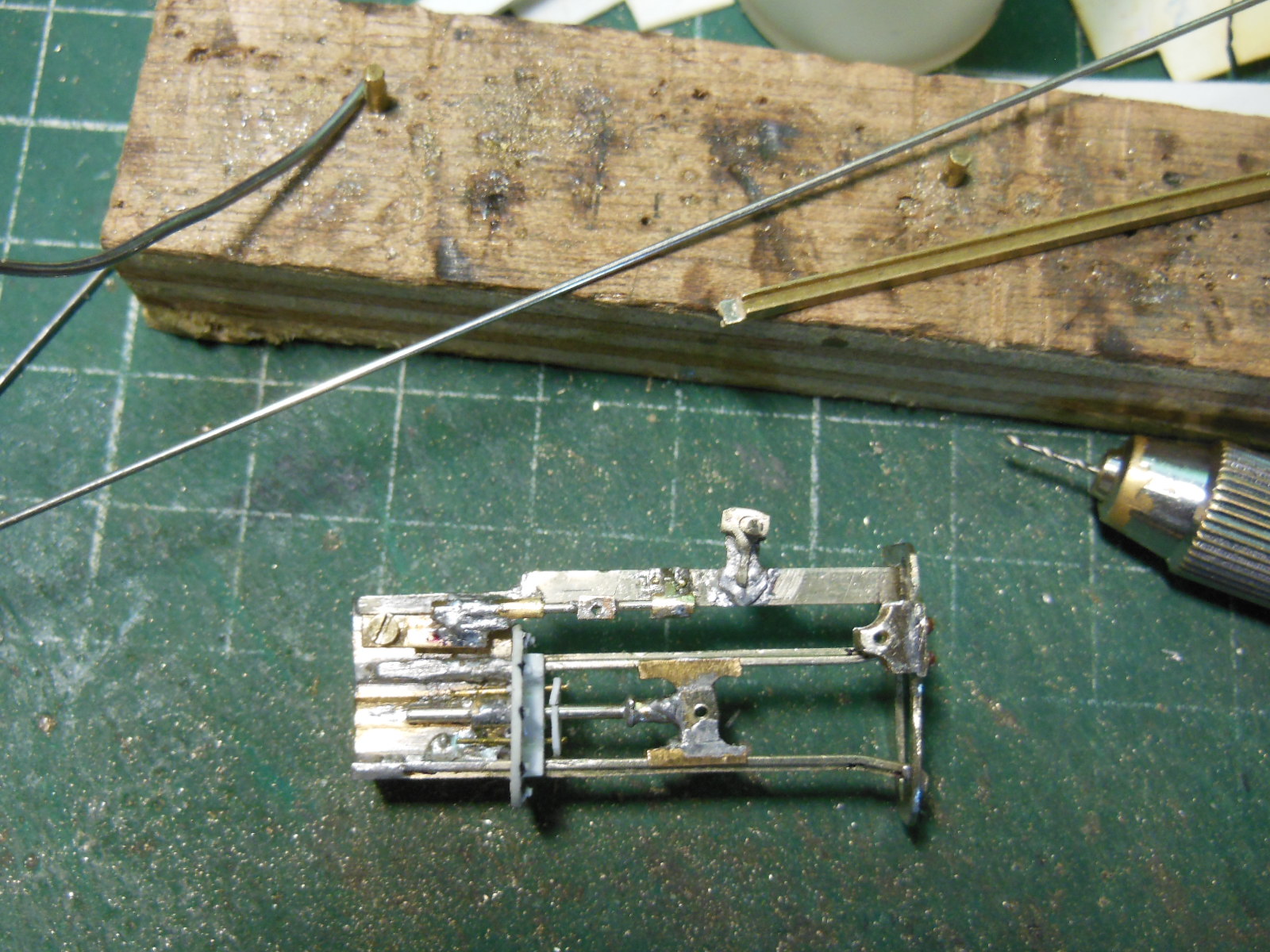

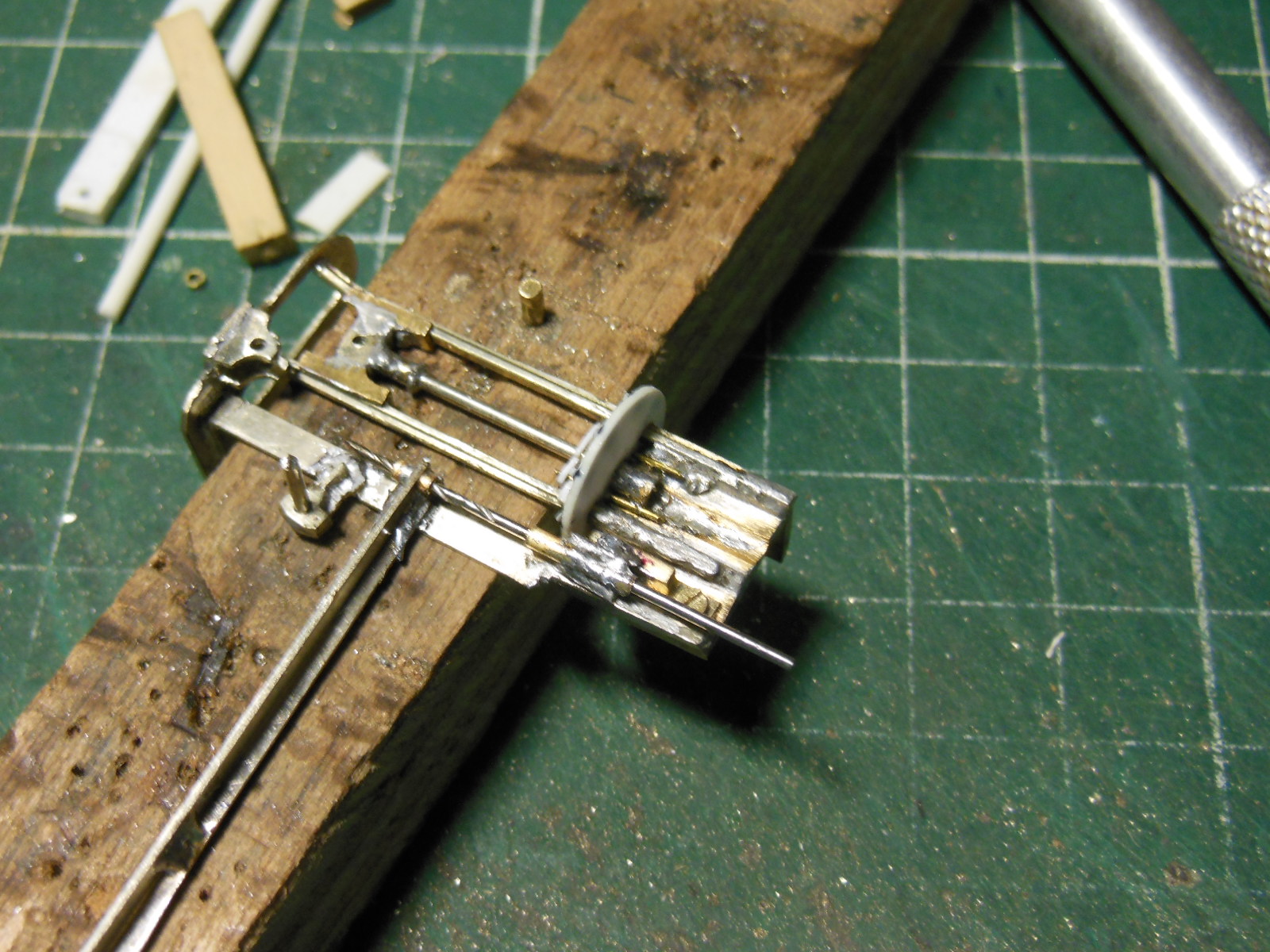

Les supports des tiroirs côté piston sont réalisés dans un H sur lequel est soudé un bout de tube (1.3*0.3), l'ensemble est vissé.
La partie côté essieux est en trois pièces, elles sont assemblé par une brasure plus loin sur les profilés
Un foret permet de maintenir les pièces en position pour la mise en place.

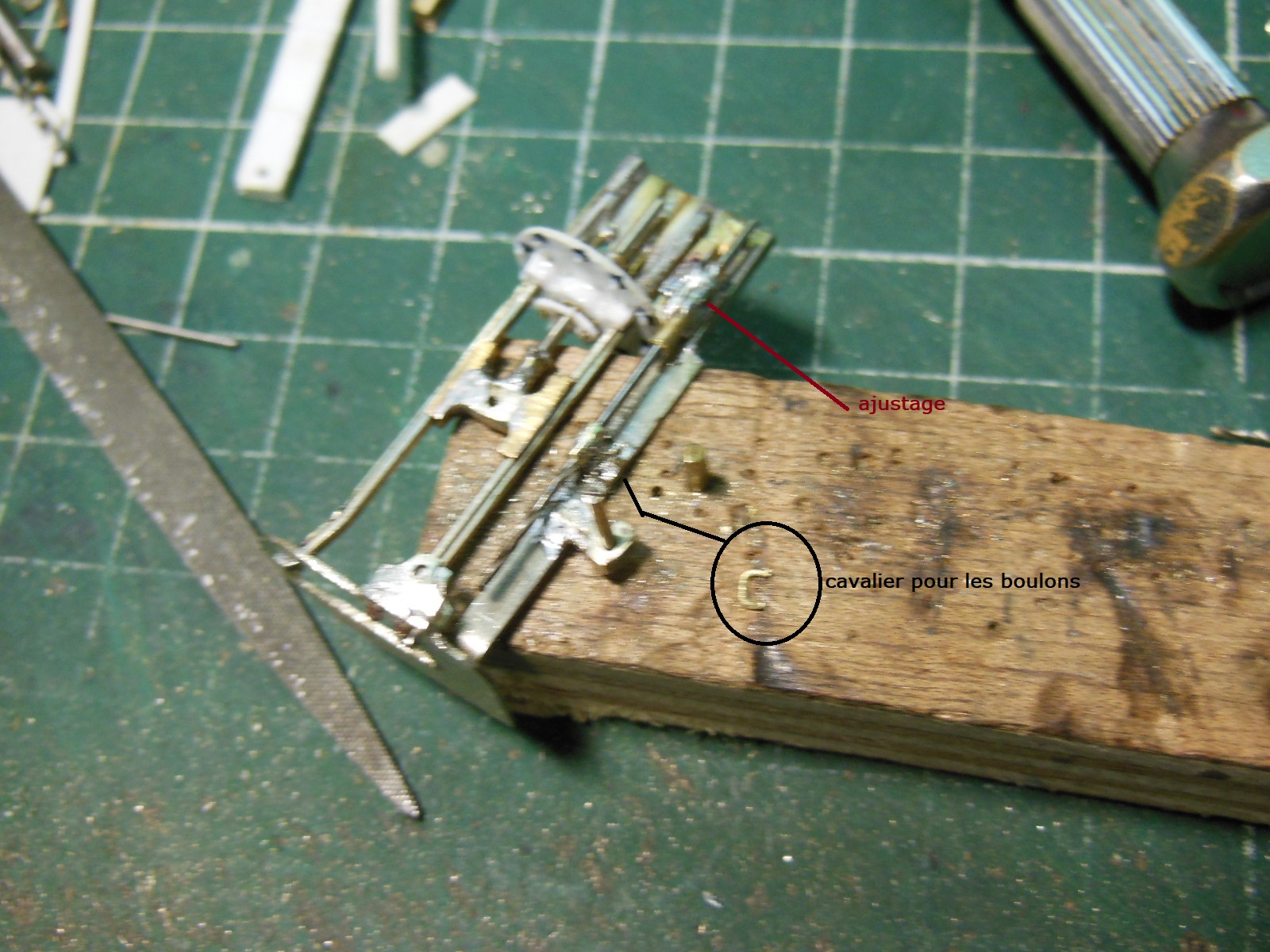

Les profilés sont ensuite coupés et limés directement sur le support, deux trous sont percés pour la simulation des boulons par un cavalier, et l'ajustement de l'alignement peut être peaufiné sur la brasure côté piston.

Pour la tige, un trou de 0.6 est percé affleurant en bas dans un U (H de 1.5 limé). Un fil maillechort de 0.7 est soudé sur le haut de la gorge. Le trou de 0.6+ est repercé.
Le jeu entre le perçage des supports (0.8mm) et la tige coulissante (0.7mm) est donc de 0.1mm

L'insertion nécessite le démontage côté piston.
Les photos en gros plan sont impitoyable : Il faut que je redresse le relevage, et soigne le nettoyage.

à suivre les biellettes...
