Un BB Crochat et ses plateformes Pechot en O14

[mlm]

on ne t'en voudra pas si il n'y a qu'un seul embrayage au lieu de 4
Par contre l'idée d'un transmission hydraulique est séduisante.....Yves il faut que tu nous racontes cela.

[Bernard JUNK]

Très intéressant tout ça, on apprend plein de choses en plus de voir une merveille de mécanique.

Mais il faudrait changer le titre du fil, "Construction d'un Crochat et réflexions sur les crémaillères" pour qu'on sache de quoi on parle ici, non ?

[oursduluberon]

Très intéressant tout ça, on apprend plein de choses en plus de voir une merveille de mécanique.

Mais il faudrait changer le titre du fil, "Construction d'un Crochat et réflexions sur les crémaillères" pour qu'on sache de quoi on parle ici, non ?

Tout à fait d'accord, mais pour être complets (et pour l'instant), il conviendrait de rajouter au titre: "...et transmissions hydrauliques", et d'enrichir ce titre au fur et à mesure que l'on aborde un nouvel aspect du sujet, non?
Et quand le titre sera plus long que le fil lui même... :lol: :lol: :lol:

[Franco Verzetti]

En traction vapeur, un palliatif est d'utiliser deux moteurs différents, un agissant sur les roues et l'autre sur la roue dentée. Cet artifice permet en outre de prévoir des vitesses de fonctionnement différentes sur les sections en adhérence et sur les sections à crémaillère.

A' ma connaissance, les locomotives à crémaillère sont équipées d'un moteur fonctionnant comme un deux cilyndres à simple expansion quand il marchent en palier et comme un quatre cilyndres compound en crémaillère.
La roue dentée est actionnée par les cilyndres BP par l'intermediaire d'un pignon solidaire avec un tambour qui sert aussi (si je ne me trompe pas) comme frein de stationnement.
Je ne sais pas ailleurs mais en Italie la vitesse maximale en crémaillère est fixée en 20 km/h.

[Yves 89]

Il y a eu pléthore de systèmes de propulsion à crémaillère, que ce soit à vapeur, électrique, ou diésel…

Pour la transmission hydraulique, je vais rechercher, ça devait être dans les années 68, 69. Mais on dit que trois déménagements valent un incendie. Je ne suis pas sûr que les pompiers soient arrivés à temps. A suivre…

[VincentLB]

Je dois avoir quelque part une documentation assez détaillée sur les systèmes de crémaillère ; je regarde ça ce week-end.

[Fr. Tavernier]

Et de mettre enfin l'engin sur ces roues.

Excellent travail, d'ailleurs il n'y a plus de superlatifs, ont les a tous épuisés !

Par contre, un question, le bout de voie que tu utilises, on dirait de la ME, mais ils n'ont pas de voie Sn3 chez ME, ou alors c'est un morceau de Tomalco ?

[netmetrique]

Par contre, un question, le bout de voie que tu utilises, on dirait de la ME, mais ils n'ont pas de voie Sn3 chez ME, ou alors c'est un morceau de Tomalco ?

C'est effectivement un morceau de Tomalco qui avait été acheté pour le réseau du Darjeeling et qui m'avait servi, alors, pour les premiers essais de la classe B.

[Fr. Tavernier]

Merci Bernard, c'est bien ce que je pensais, ce qui est dommage c'est que Tomalco a arrêté la production en Sn3 !

Des nouvelles pour l'Arcap ?

[netmetrique]

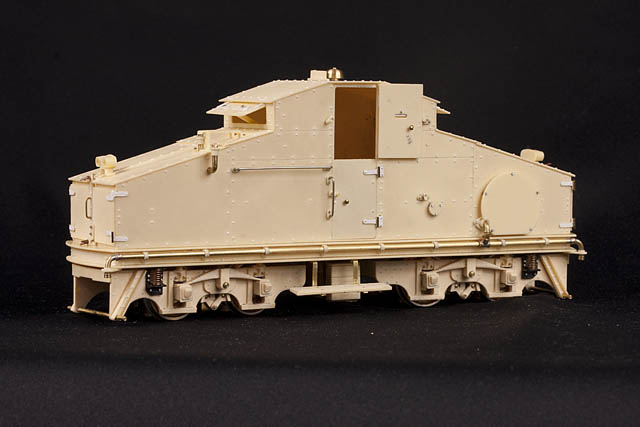

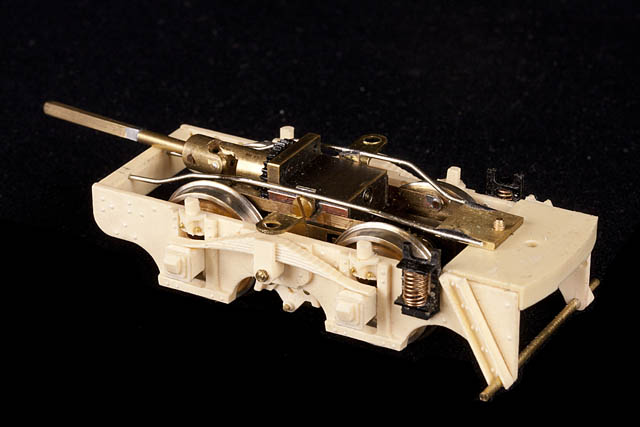

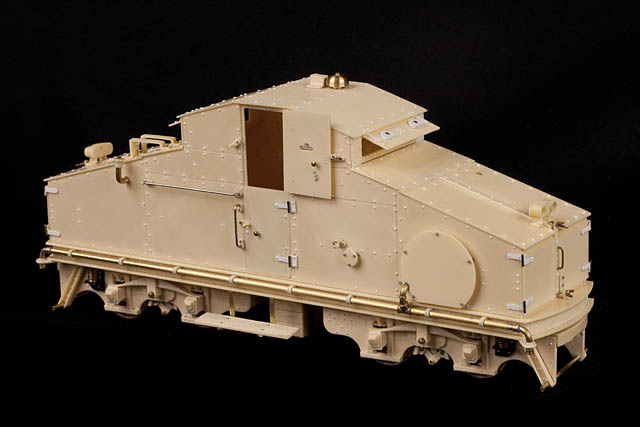

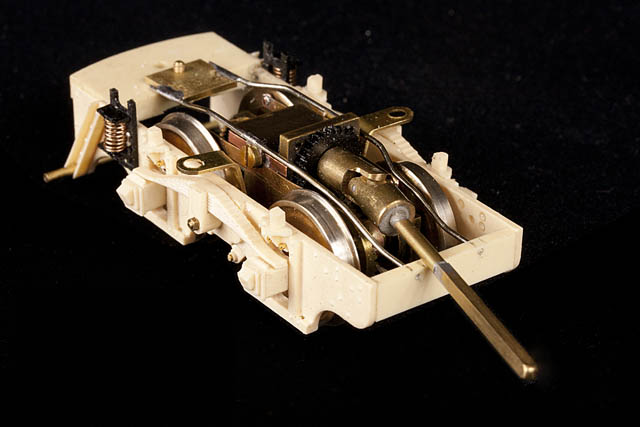

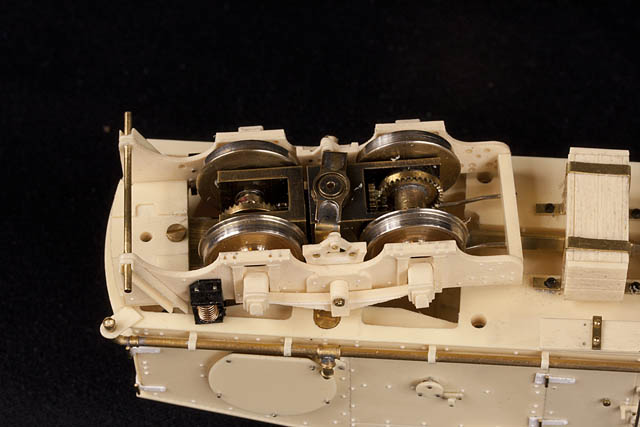

Le montage des flanc sur les bogie n'est pas réalisé de façon très orthodoxe ! En effet, ceux-ci doivent rester démontable pour pouvoir avoir accès aux étriers des fixations des bogies sur le châssis. Des fils de maillechort sont soudés sur des rondelles prises au niveau des vis de fixation des prises de courant. Ces fils viennent d'un coté se fixer par deux trous dans la traverse arrière des flancs tandis que de l'autre une patte soudée est fixée sur la traverse avant par une vis accessible de dessous le modèle. Cela permet ainsi de fixer dans un premier temps les bogies sur le châssis, puis de mettre les flancs en place.




Il ne me reste plus qu'à faire les tampons avant de passer à la case peinture.Claude a prévu des attelages Kadee, mais je préférerai un attelage plus proche de ceux montés sur le modèle réel.



[le poète]

très beau modèle !

[mlm]

je dirai même plus......très beau modèle

[Franco Verzetti]

je ne peux qu'ajouter très beau modele

[mlm]

alors, toujours pas peint

[netmetrique]

alors, toujours pas peint

Non, toujours pas peint ! Mais je pense poster quelques nouvelles d'ici quelques jours...

[netmetrique]

Non, toujours pas peint ! Mais j'ai quand même un peu avancé avec la fabrication des attelages.

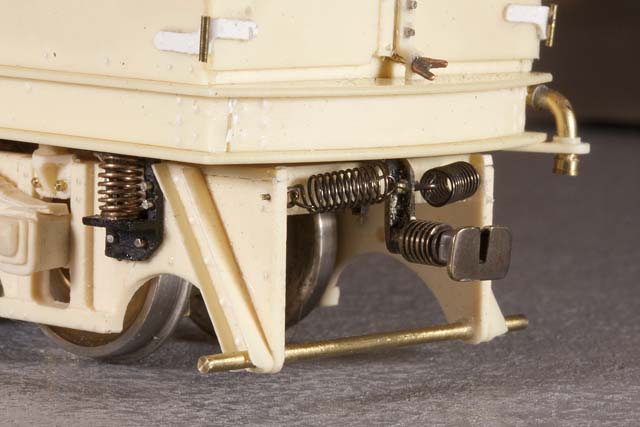

Le Crochat étaient équipé d'un attelage tulipe assez hideux avec ses ressorts de rappel monstrueux. Je n'ai bien sûr pas pu m'empêcher d'essayer de les reproduire. Après que j'en eu entamé la construction, Claude m'a dit qu'il les avait fait. Comme j'avais commencé, j'ai poursuivi quand même. Il faut dire que c'est le genre de chose assez amusante à faire car sans vraiment de fonction mécanique exigeant une grande précision.

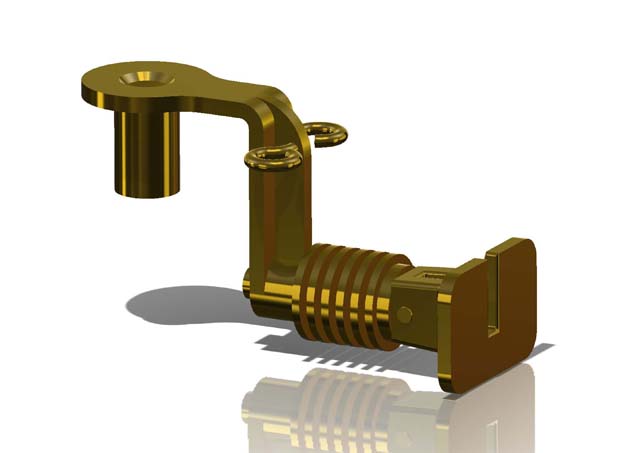

Chaque attelage est décomposé en pièces élémentaires assemblées par soudure.

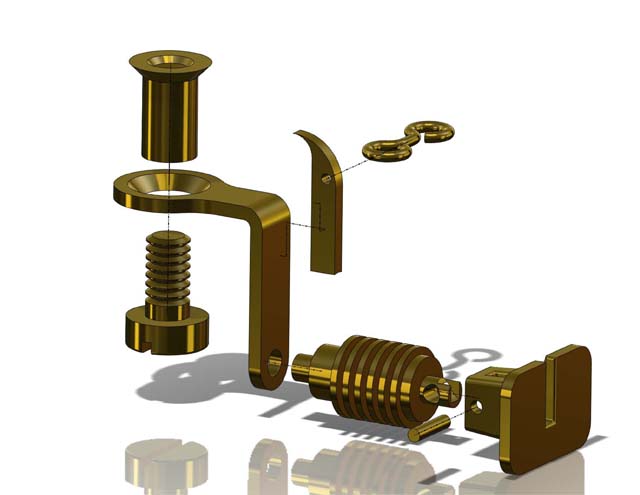

Eclaté attelage.jpg (44.09 Kio) Vu 1970 fois

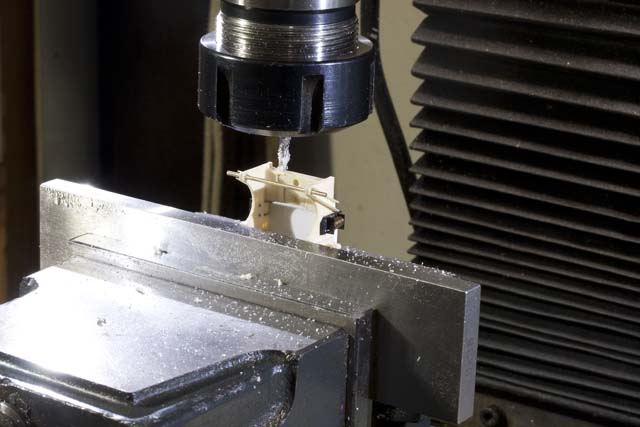

Pour le montage, il a d'abord été nécessaire de charcuter un peu les flancs de bogies pour laisser la place aux ressorts de rappel. Rien de bien compliqué, mais il aurait été un peu plus simple de le faire avant montage. Cela aurait évité un montage un peu délicat sur l'étau de la fraiseuse pour ne pas casser des pièces déjà collées.

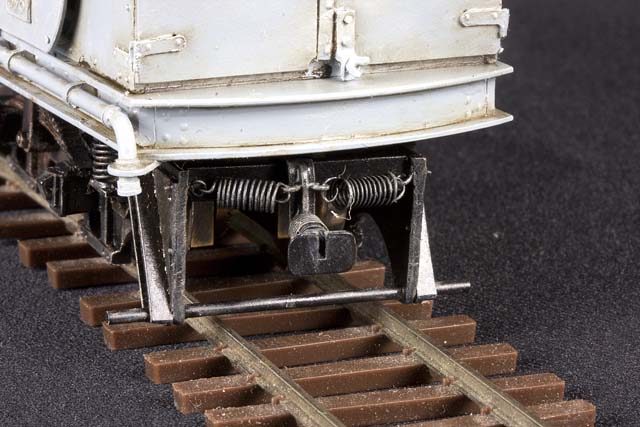

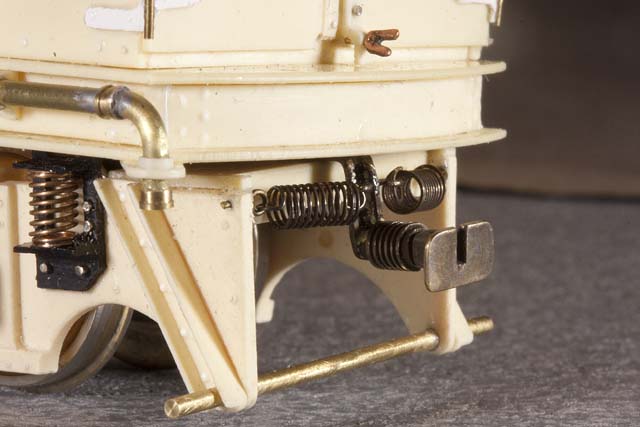

Une fois les attelages construit, il ne restait plus qu'à les mettre en place.

Je suis finalement assez satisfait de moi-même car même si les dimensions ont été faites un peu au pif, l'allure générale me semble assez proche de l'original.

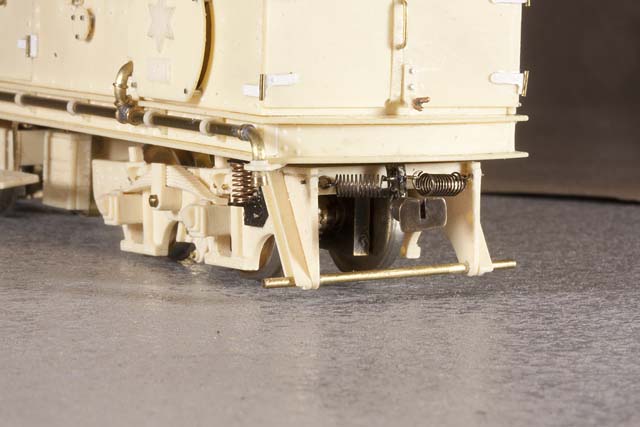

Et comme les photos macro ne pardonnent rien, je m’aperçois qu'un bon réglage va être nécessaire car les flancs penchent vraiment vers l'arrière...

[mlm]

Et l'autre coté......

[netmetrique]

Et l'autre coté......

Cela te va Saint Thomas ?


[netmetrique]

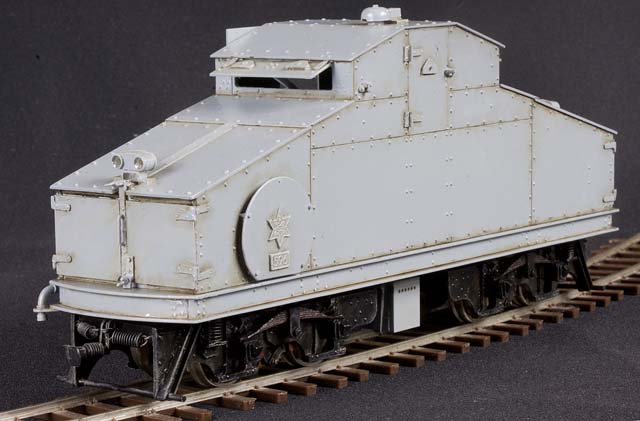

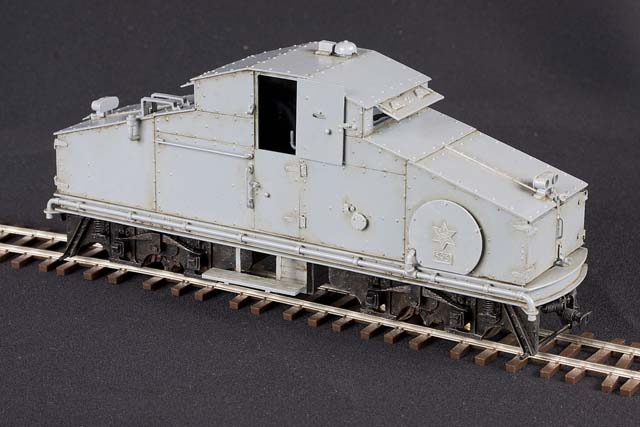

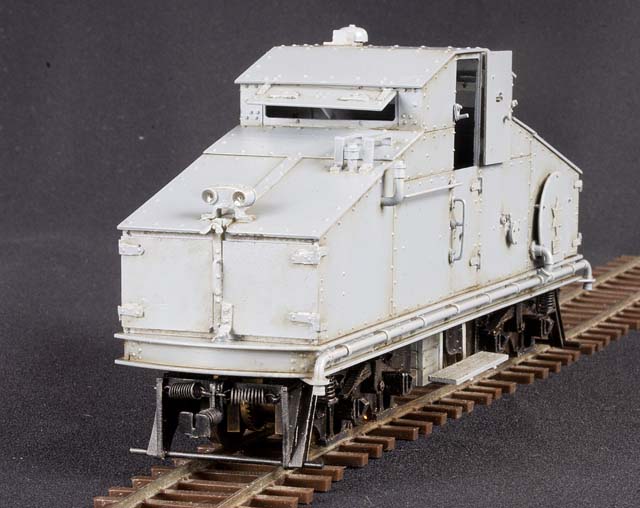

Enfin un peu de temps d'abord pour tout démonter, puis pour passer une couche d'apprêt Railcolor. C'est la première fois que j'utilisai cet aprêt et c'est un vrai délice, fin à souhait ! C'est vraiment l'apprêt le plus agréable que j'ai jamais utilisé.

Après une journée de séchage, peinture de la caisse en gris artillerie, toujours de chez Railcolor et des bogies en noir.

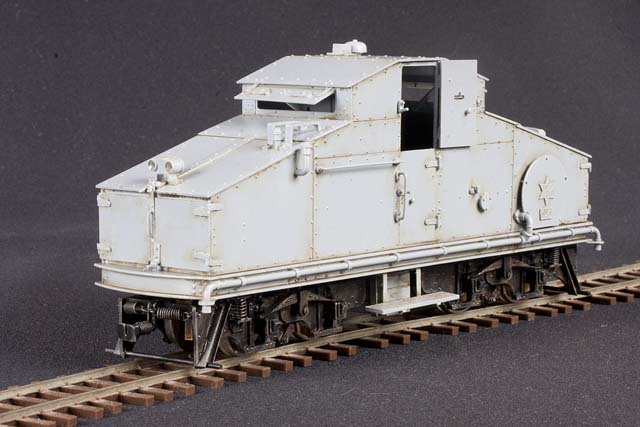

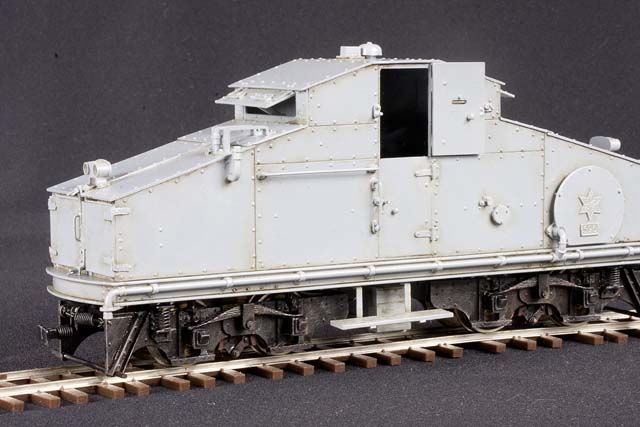

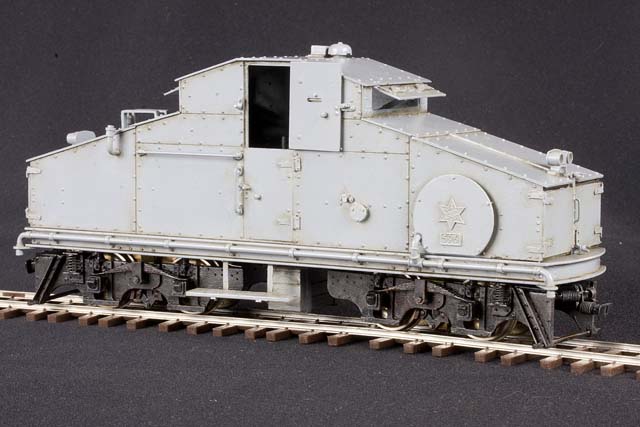

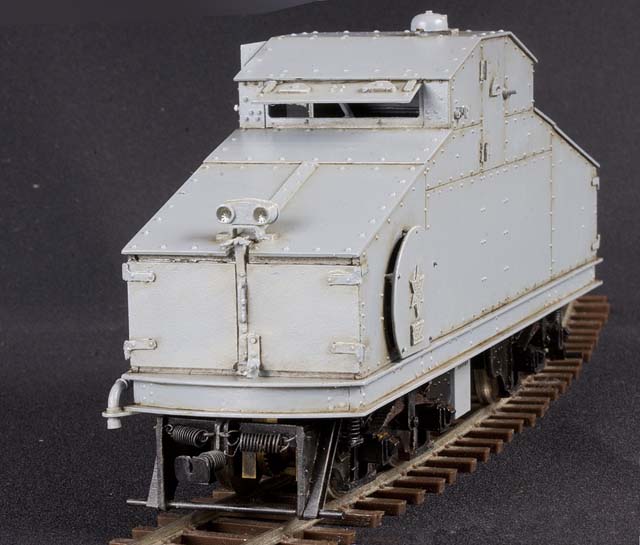

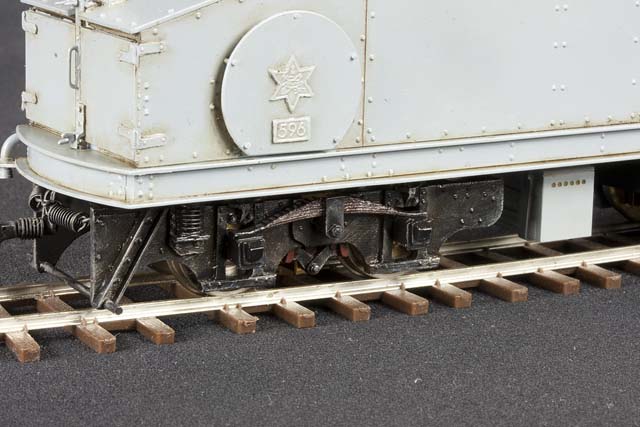

C'est ensuite la séance de patine réalisée à la peinture à l'huile. J'ai voulu celle-ci relativemnet légère car les matériels de l'armée sont (était) en général en bon état. La patine est surtout là pour rompre l'uniformité générale de la peinture brute et pour mettre en valeur les différents volumes. Les photos ont malheureusement tendance à amplifier cette patine.










[Bruno Duchesne]

Argh! Il est vraiment très beau Bernard. :shock:
Deux petites remarques qui n'enlèvent rien à ton modèle, mais qui pourraient apporter un peu plus de relief au modèle. Il me semble que l'une des 2 loupiottes de la série de phares situées aux extrémités avait un verre rouge (celle de gauche je crois)
L'étoile de St Chamond avait un fond noir et je pense que le numéro situé en dessous devait être pareil...enfin bon ce modèle me laisse tout de même rêveur.

[netmetrique]

Ce sont effectivement deux erreurs que j'avais vu.

Pour le verre rouge, comme ceux-ci sont faits Clear Cote, j'attend le séchage complet (cela prend parfois un jour ou deux) pour passer un coup de feutre, et dernière couche finale.

En fait, sur l'exemplaire du 5ème Génie, les phares n'étaient même que des fentes. Sur le photos plus anciennes ça n'en a pas l'air et je pense que c'est un ajout plus tardif (deuxième guerre ?).

Pour les plaques, je me suis rendu compte de mon oubli après avoir commencé la patine. Il faut maintenant que j'attende que la peinture à l'huile sèche (là encore souvent plusieurs jours) avant de rectifier...

En tout cas, bravo pour ton oeil acéré !

Je ne sais pas si je le sonoriserai. Ton père m'a dit ce weekend qu'il avait pu rouler dedans au 5ème génie et que le niveau sonore était assez insoutenable. Mais ou trouver une bande son acceptable ? Et comme le moteur de l'exemplaire du 5ème Génie n'est plus d'origine...

[Bruno Duchesne]

Ah bon mon père à roulé là dessus...le coquin...
Pour la bande son d'origine alors là.... :roll:

[Bernard JUNK]

...Ton père m'a dit ce weekend qu'il avait pu rouler dedans au 5ème génie et que le niveau sonore était assez insoutenable...

Moi aussi, j'ai roulé dans ce locotracteur lors de Journées Portes Ouvertes au 5ème Génie ... C'est vrai qu'il y avait pas mal de boucan à l'intérieur de cette caisse relativement fermée, mais modéré à l'extérieur, je dirais normal pour un locotracteur

Mais ou trouver une bande son acceptable ? Et comme le moteur de l'exemplaire du 5ème Génie n'est plus d'origine...

Faut-il être aussi puriste ? Ceux qui ont connu le bruit d'origine ne doivent plus être si nombreux, tu ne risques pas trop de te voir reprocher un bruit un peu différent. D'autant plus que c'est le dernier exemplaire au monde. Peut-être le bruit était proche des modèles à voie normale de ce locotracteur ? Mais il ne doit pas y en avoir beaucoup en état de marche, je ne connais que celui du Musée de Mulhouse, mais je ne crois pas qu'il fonctionne.

[mlm]

Il y a ceux du Tarn en voie de 50........

[Bernard JUNK]

C'est vrai, je ne pensais plus à ceux-là ...

Il me semble qu'il y en a un en état de marche.
