Meyrargues, la gare du Sud France en HOm

[Patrick Lefèvre]

Bonjour Franco.

Tu as raison, il n'est pas nécessaire d'alimenter la voie qui ne sert qu'à transférer les wagons. Merci de travailler sur ce sujet.

[Philippe Fontana]

Petit retour sur le bâtiment, j'ai un peu avancé  et j'ai besoin de beaucoup de commentaires  sur la couleur et le rendu.
Les pièces découpées pour vérifier le montage ont poursuivi leur mission test et on reçu : une sous couche Gesso et une ou 2 couches d'acrylique.
La peinture a été faite à la main ... J'ai un aérographe qq part dans le garage je m'en suis servi 1/2 fois il y a 20 ou 30 ans ... Faut il que je fasse de l'archéologie ?
Ma première question viens de l'info issue du bouquin de Banaudo :
" crépi tyrolien gris de teinte chamois"
?????????
Je sais la nuit tous les chamois sont gris, mais le jour ça ressemble à quoi ?

[Philippe Fontana]

Je n'ai rien trouvé comme info sur cette couleur, j'ai regardé ce que je pouvais trouver comme gris, et me suis rabattu sur :
gris chaud (acrylique collection Amsterdam)
Gris neutre même collection.

J'ai peint les façades,

Aucune des 2 ne m'ayant convaincu, j'ai fait un mélange 50/50 pour que ce soit reproductible.

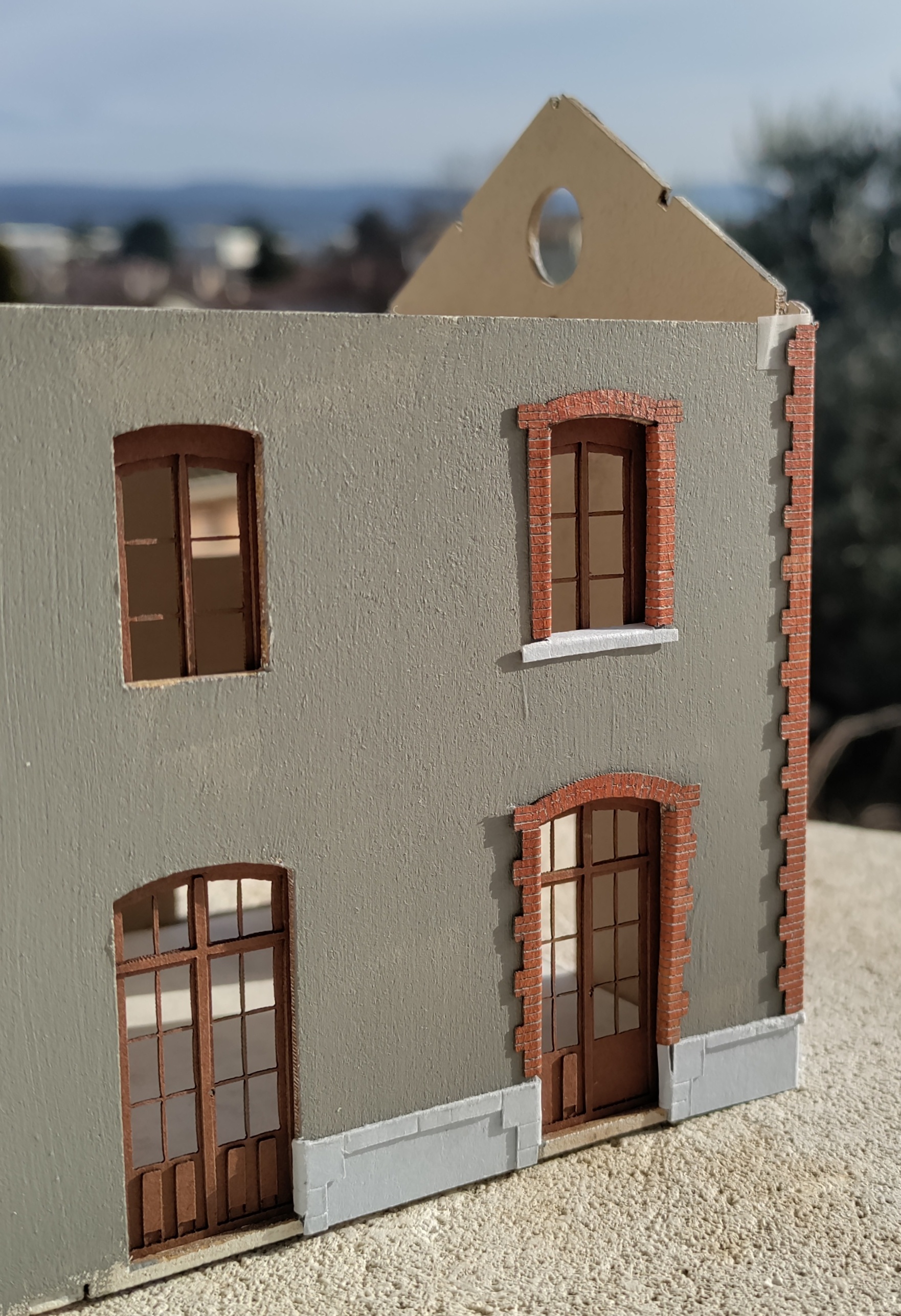

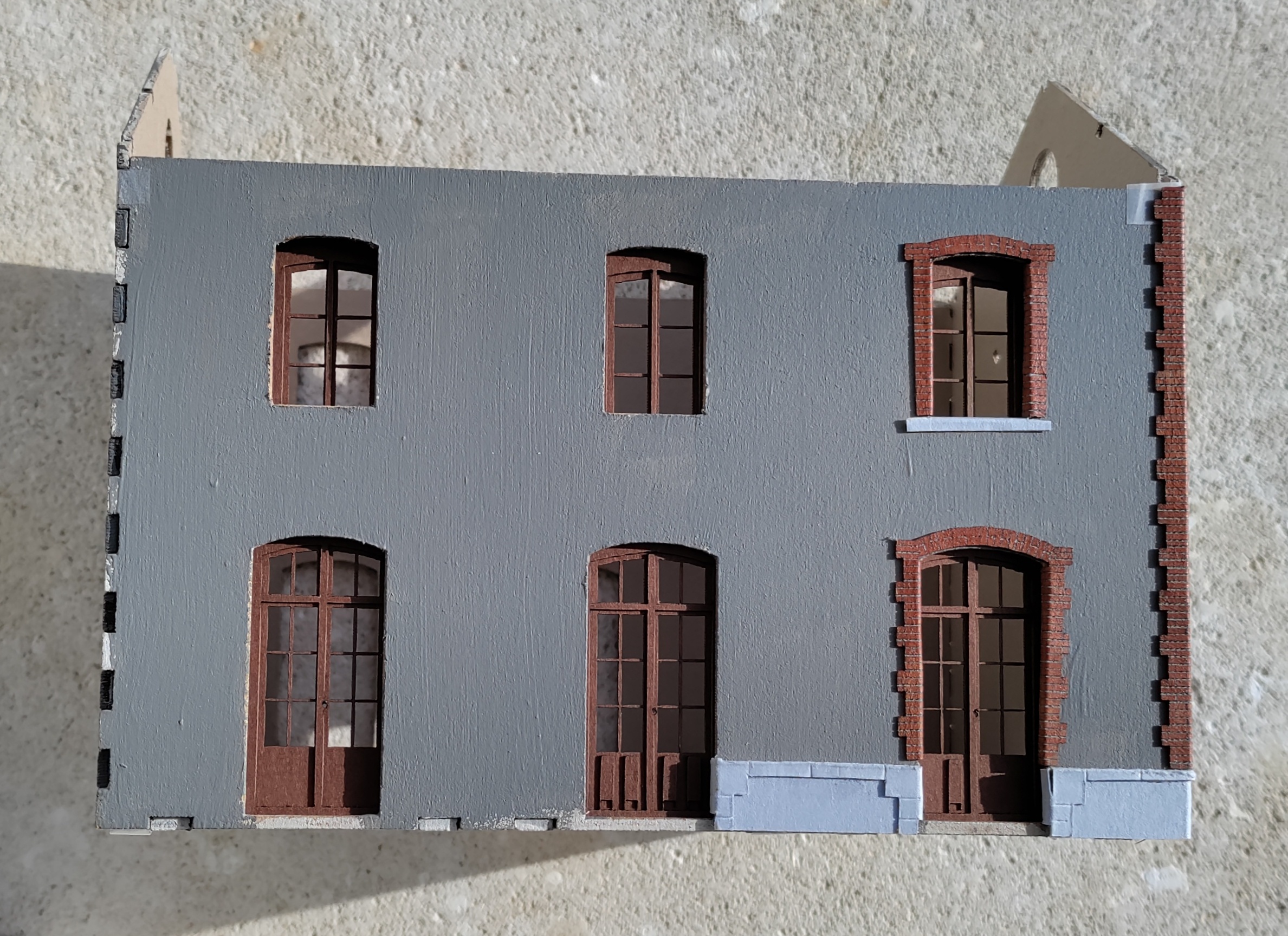

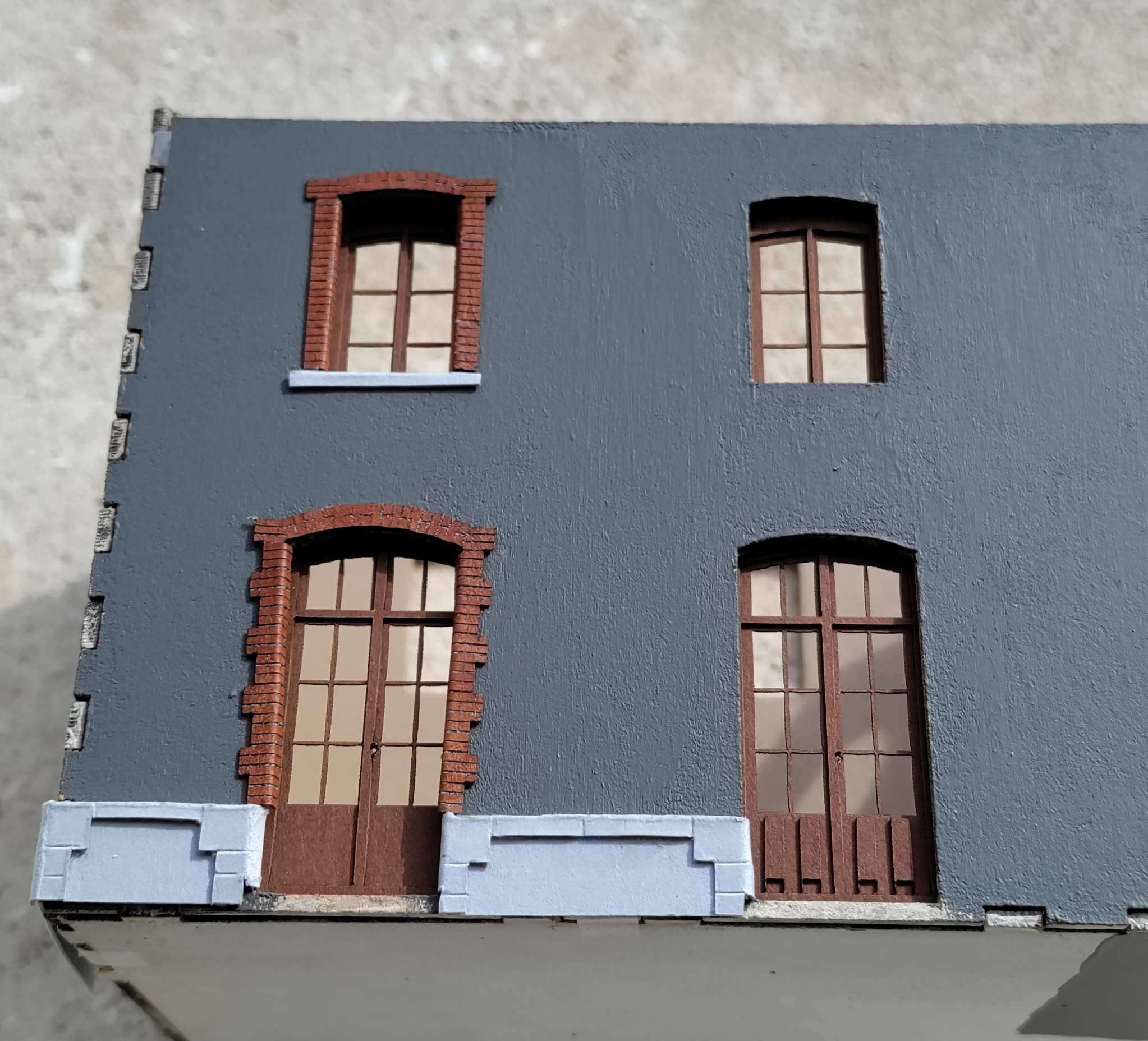

Les 3 teintes testées :[attachimg=1]

[attachimg=2][attachimg=3]
Qu'est ce que vous en pensez, surtout Patrick !

[Philippe Fontana]

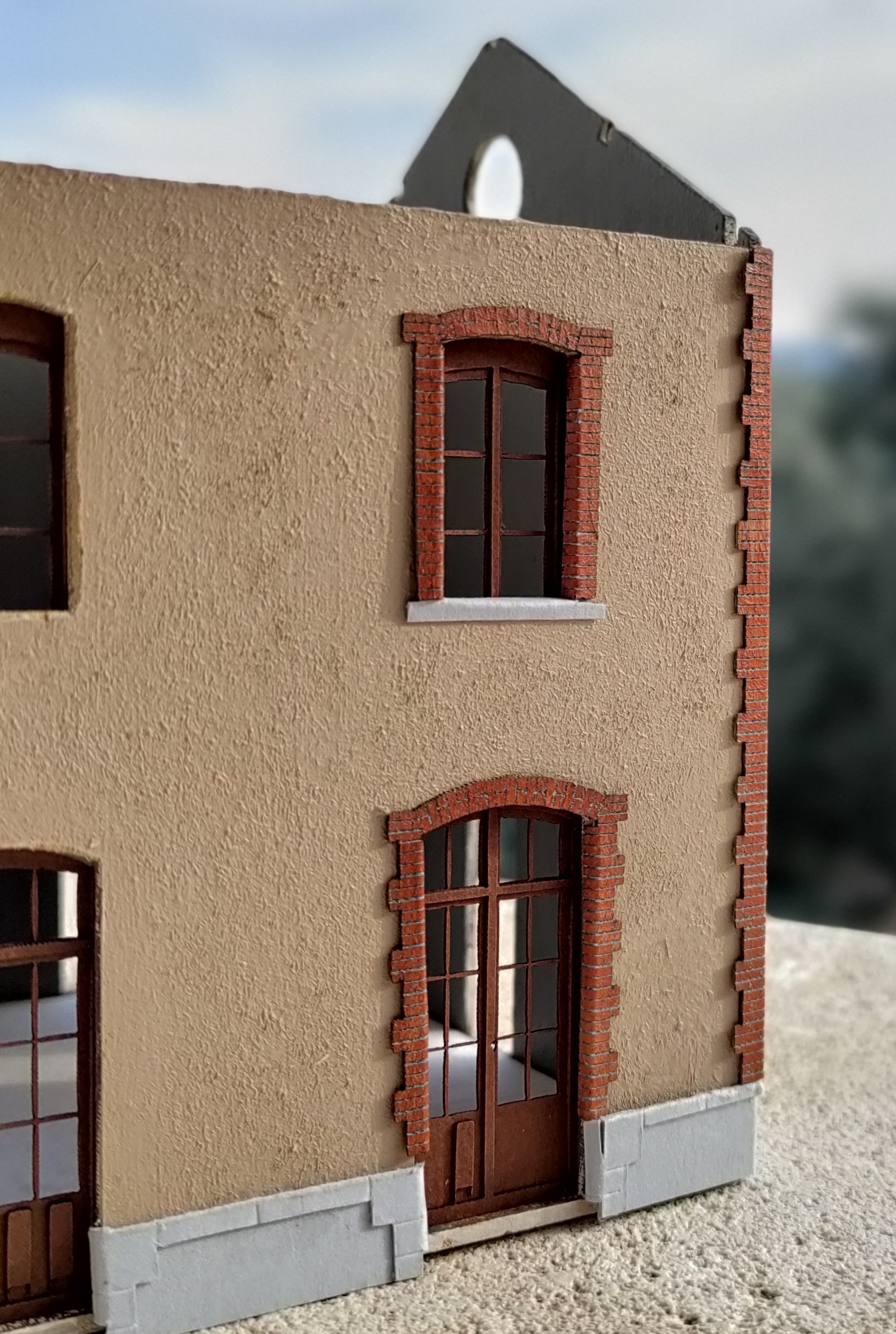

Évidemment une erreur dans les photos il n'y a que 2 teintes gris neutre et celle obtenue par mélange, voilà le gris chaud[attachimg=1]

[Philippe Fontana]

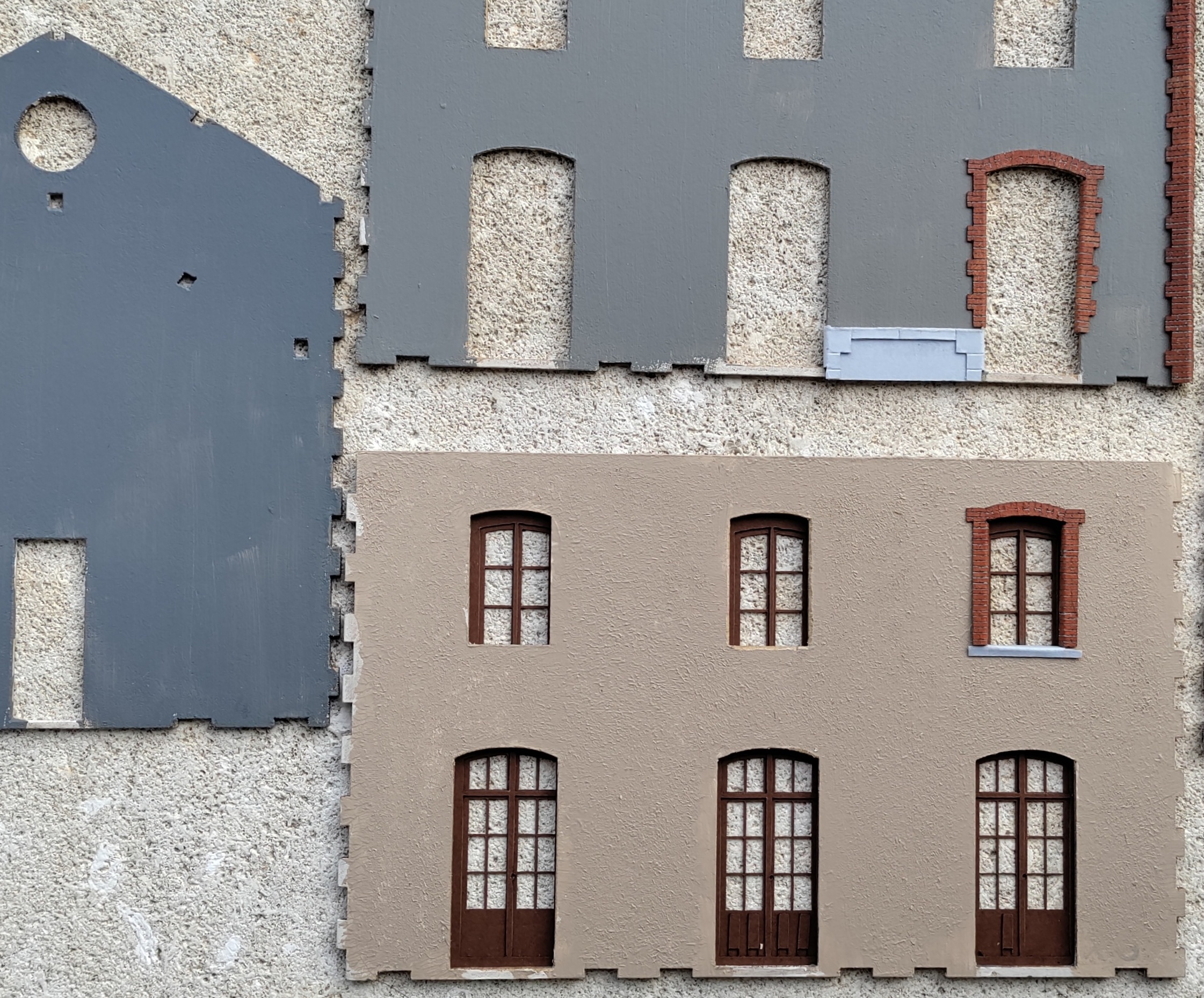

Et un récapitulatif des couleurs réduit pour que la taille soit compatible[attachimg=1]

[Philippe Fontana]

Mes autres questions concernent l'aspect.

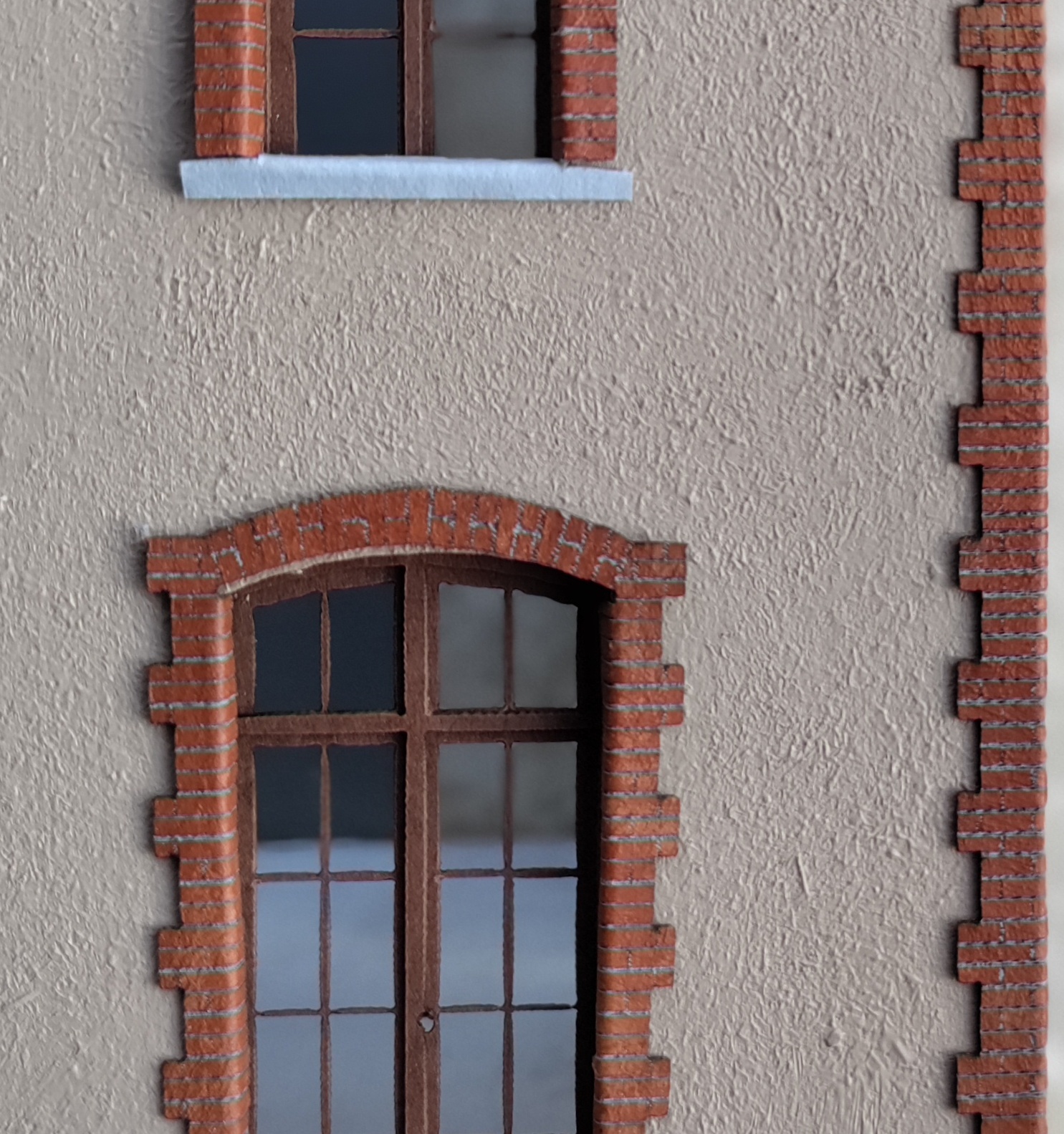

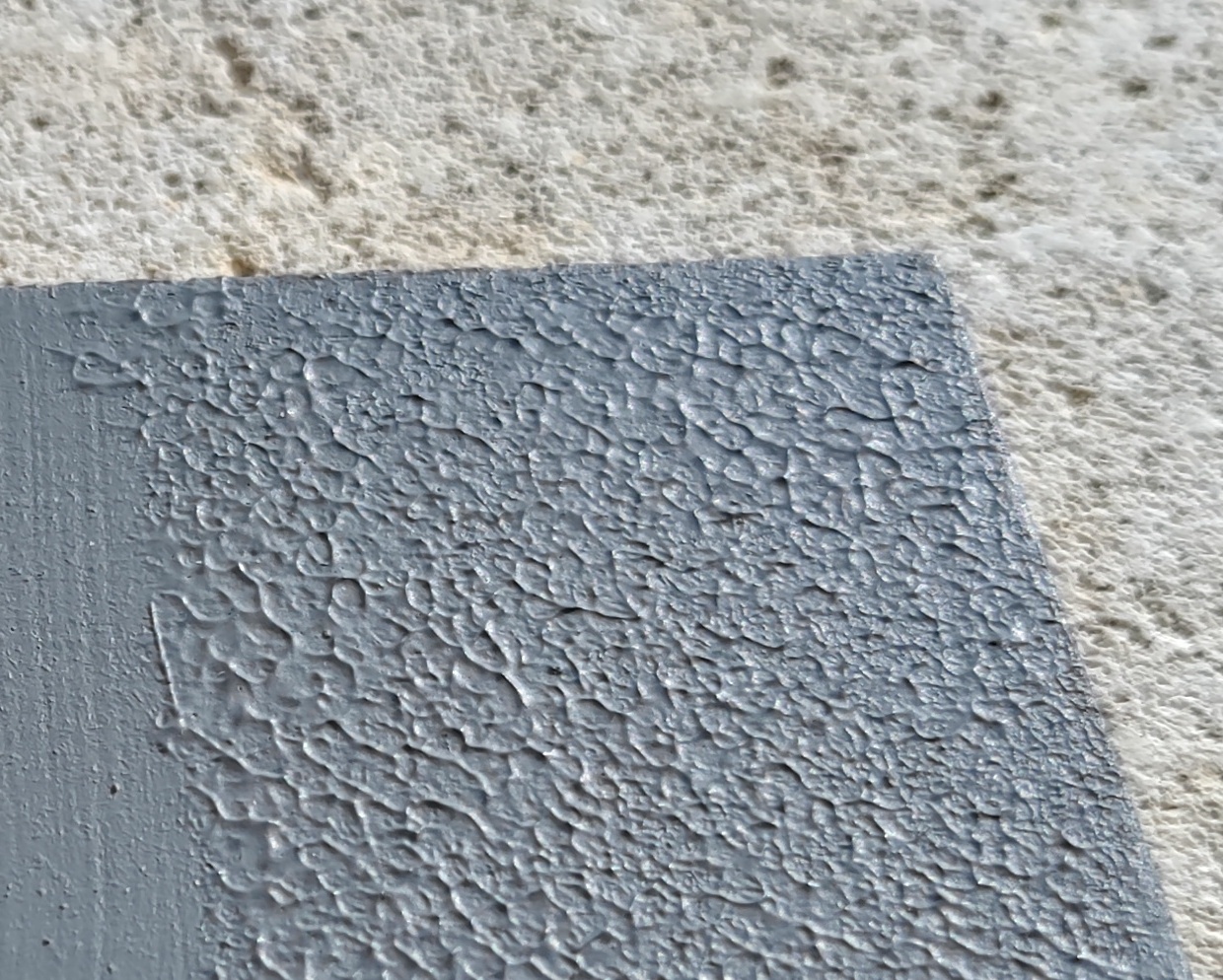

En utilisant un pinceau pour tamponnoir je suis arrivé aux aspects suivants
Là encore qu'est ce que vous et Patrick en pensez  ?[attachimg=1][attachimg=2]

[Bernard JUNK]

[quote="Philippe Fontana"]
Évidemment une erreur dans les photos il n'y a que 2 teintes gris neutre et celle obtenue par mélange, voilà le gris chaud[attachimg=1]
[/quote]

Pour moi, cette teinte est la meilleure. Les autres sont trop foncées.

[Bernard JUNK]

[quote="Philippe Fontana"]
Mes autres questions concernent l'aspect.
En utilisant un pinceau pour tamponnoir je suis arrivé aux aspects suivants
Là encore qu'est ce que vous et Patrick en pensez  ?[attachimg=1][attachimg=2]
[/quote]

L'aspect de la première photo est le meilleur des deux. Mais je ne suis pas convaincu par ce rendu à mon avis trop grossier pour du HO ...

Pourquoi ne pas essayer avec du papier de verre fin ?

[Philippe Fontana]

J'ai éliminé le papier de verre à cause de l'épaisseur qui ferait disparaitre celle des briques* et puis est ce que ce n'est pas trop gros pour du H0, j'avoue que je n'ai plus d'expérience de cette échelle ...

* Ou alors il faudrait coller le papier sur le mdf et donc prendre en compte cette sur épaisseurs dans le dessin ce qui ne permettrait plus l'utilisation des fichiers pour une autre échelle ( ce qui reste dans mes objectifs)

[Franco Verzetti]

[quote="Philippe Fontana"]
Et un récapitulatif des couleurs réduit pour que la taille soit compatible[attachimg=1]
[/quote]

Si je peux me permettre d'ajouter l'avis d'un presque peintre, la meilleure me parait est celle en bas à droite; pour le rendu il faut tenir compte que la photo mets en évidence ce que l'oeil ne verra jamais, surtout à la distance normale d'observation lors d'un expo.

[Patrick Lefèvre]

Le gris chaud me semble en effet le meilleur compromis. Pourrais-tu prendre quelques photos au soleil sous plusieurs angles .

Le papier de verre parait être une bonne option en recouvrant l'ensemble du mur et rapportant les cansons des briques et pierres par dessus. Après, on peut se poser la question si la couche de peinture ne va pas aplanir toutes les aspérités du papier de verre. Je vais essayer de mon coté à l'aéro.
Dans le cas de reproduction à d'autres échelles (plus petites), le tapotement au pinceau ou à l'éponge sera possible et il ne sera pas nécessaire de modifier les plans.

[Franco Verzetti]

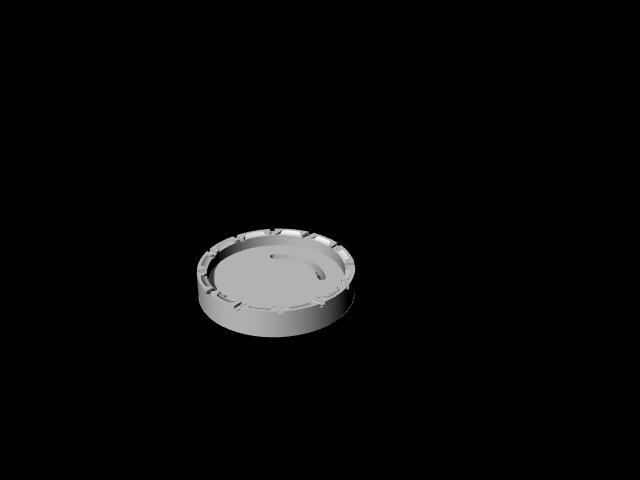

Un premier ébauche de la cuve, avant tout j'ai du tenir compte des contraintes techniques donc peut etre que des dimensions ne correspondent pas au vrai
.... mais il faut faire avec


[attachimg=1]

toutes observations seront quand meme bienvenues


Je le sais déjà, il manque le trou pour le pivot du pont

[Patrick Lefèvre]

Merci Franco
Pourrais-tu me fournir les dimensions globales, surtout l'épaisseur?

[Philippe Fontana]

[quote="patrick-mk"]
Le gris chaud me semble en effet le meilleur compromis. Pourrais-tu prendre quelques photos au soleil sous plusieurs angles . [/quote]
Très bon choix,  c’est ce que je pensais !
La couleur du crépis est donc retenue :
ACRYLIC  _  AMSTERDAM  _  Standard Series  _ Gris Neutre_ 710
Pour des photos au soleil … pas possible  aujourd’hui !
Celles que j’ai faites étaient en lumière du jour, mais au soleil couchant.

[quote="patrick-mk"]
Le papier de verre parait être une bonne option en recouvrant l'ensemble du mur et rapportant les cansons des briques et pierres par dessus.  [/quote]
Le papier de verre que j’ai trouvé a une épaisseur de 0.3 mm, il faudrait donc reprendre tous les dessins et les découpe pour intégrer cette valeur dans l’épaisseur totale ou reprendre les encadrements pour que le retour prenne en compte la sur-épaisseur. C’est pour ça que je ne suis pas trop favorable à cette solution qui ne permet pas le transfert simple vers une échelle plus grande (S, 0, G).

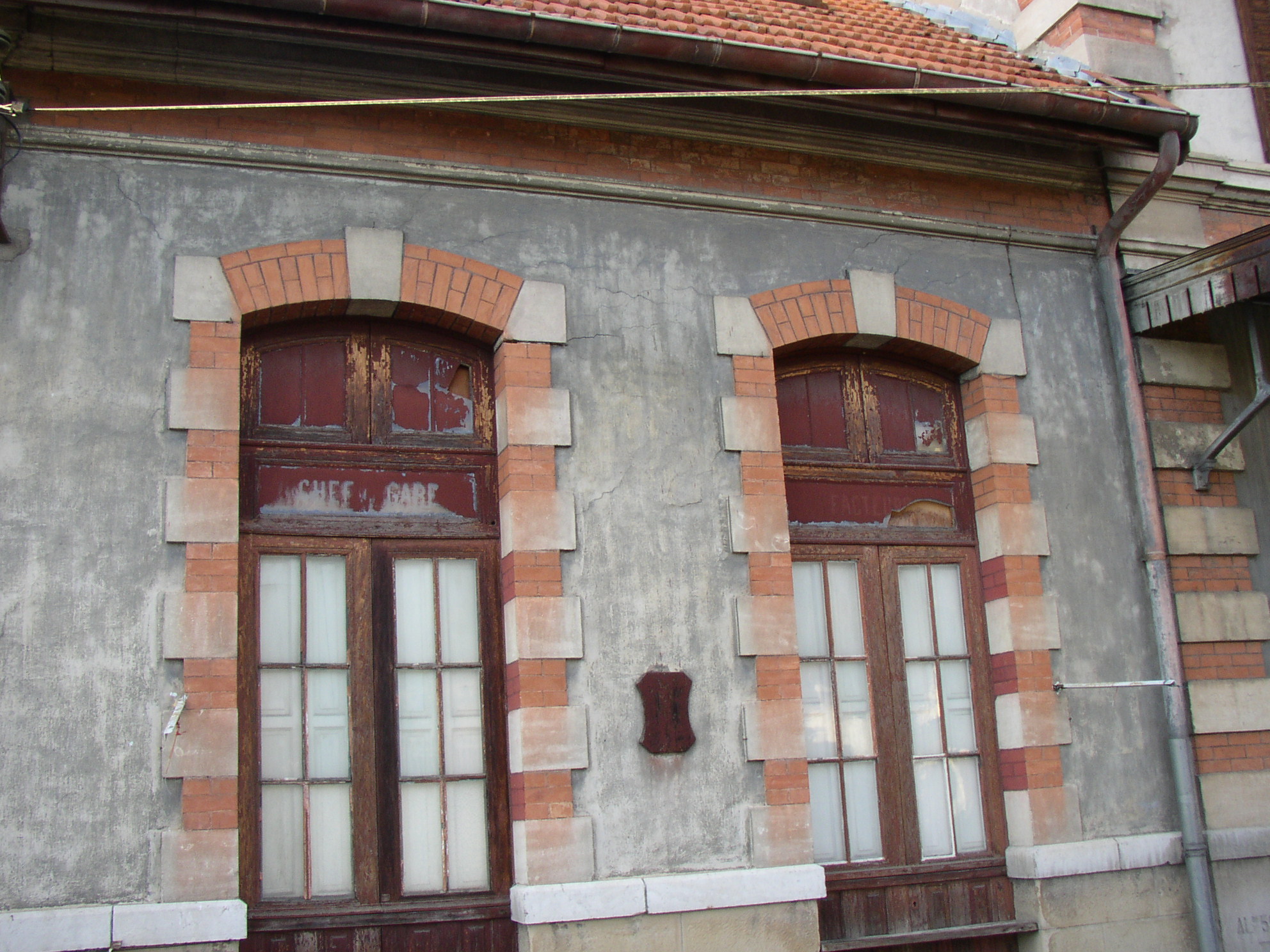

Je préférerais arriver à avoir un rendu par la peinture, d’autant que j’ai un doute sur le fini des enduits de cette époque, à mon avis ils étaient lissés après projection à la tyrolienne comme on peut le voir sur cette photo de la gare de Digne (dont le crépi gris pourrait être celui d’origine ?)

Photo gare de Digne  20/8/2004

[Patrick Lefèvre]

Bonsoir Philippe.

Suis d'accord avec toi pour travailler sur la peinture et éliminer le papier de verre.

As-tu essayé de "piquer" aléatoirement le MDF au laser pour essayer un rendu de crépi ?

Est-ce que la couleur du crépi de la gare de Digne s'approche de ton gris chaud ?

Concernant la gare de Digne, j'ai vu sur ta photo la plaque métallique située entre les deux portes-fenêtres et que l'on retrouve 3 fois sur les murs de la gare de Meyrargues. Des infos sur ce qu'elle représente ?

Je termine les bâtiments toilettes et devraient être dispo ce WE.

[Bernard JUNK]

Au vu de l'échelle relativement réduite, 1/87ème, et au vu de la photo de la gare de Digne avec son mur bien lisse, est-il nécessaire de figurer une texture de crépi "granuleux" ? Une simple peinture ne suffirait pas ?

[Philippe Fontana]

[quote="patrick-mk"]
As-tu essayé de "piquer" aléatoirement le MDF au laser pour essayer un rendu de crépi ?

Est-ce que la couleur du crépi de la gare de Digne s'approche de ton gris chaud ?
[/quote]
Non, je n'ai pas essayé de créer un aspect rugueux par gravure sur le mdf, cela prendrait bcp de temps et serait, je pense, vite colmaté par la peinture.
Non, le ton chaud ne ressemble pas trop à la teinte de Digne, c'est pour ça que j'ai testé les couleurs plus grises.

[Philippe Fontana]

[quote="patrick-mk"]
Concernant la gare de Digne, j'ai vu sur ta photo la plaque métallique située entre les deux portes-fenêtres et que l'on retrouve 3 fois sur les murs de la gare de Meyrargues. Des infos sur ce qu'elle représente ?
[/quote]
Aucune idée de mon côté ... Je poserai la question à mon père qui, jeune, a fréquenté la ligne. Côté couleur ce n'est pas la peine de lui demander : il est daltonien ... et une gare rouge ou verte ne le choquerait pas.

[Franco Verzetti]

[quote="Bernard JUNK"]
Au vu de l'échelle relativement réduite, 1/87ème, et au vu de la photo de la gare de Digne avec son mur bien lisse, est-il nécessaire de figurer une texture de crépi "granuleux" ? Une simple peinture ne suffirait pas ?
[/quote]

Il devrait etre suffisant peindre directement sur le MDF, la peinture (de règle) fait hausser le "poil" qui devrait rendre suffisamment le crepi

[mlm]

Chez beaucoup  de modélistes aussi,  la peinture hérisse les poils ...

[Franco Verzetti]

[quote="patrick-mk"]
Merci Franco
Pourrais-tu me fournir les dimensions globales, surtout l'épaisseur?
[/quote]

Le diamètre extérieur est 47,5 mm et l'épaisseur 8,8 mm, le diamètre du pont est 41,3 mm

[netmetrique]

[quote="Bernard JUNK"]
Au vu de l'échelle relativement réduite, 1/87ème, et au vu de la photo de la gare de Digne avec son mur bien lisse, est-il nécessaire de figurer une texture de crépi "granuleux" ?
[/quote]

Sur la base d'un crépi fait avec du sable de 2mm, soit 23 microns réduit au 1/87ème, cela correspond à un papier à polir de 400 (ou P800 selon  la définition ISO). C'est quasiment la même rugosité qu'un papier normal non couché (donc pas le Clairfontaine de ma jeunesse qui est tellement lisse que la plume glisse toute seule).

[Franco Verzetti]

Avez vous déjà essayé le papier acquarelle ?

[Bernard JUNK]

[quote="Franco Verzetti"]
Avez vous déjà essayé le papier acquarelle ?
[/quote]

Je ne pense pas que ce soit une bonne idée. Le papier aquarelle a une texture qui ne correspond pas à du crépi, surtout au 1/87ème ...

[tram]

Le papier aquarelle est parfait pour représenter les parements en pierre , mais pour du crépi, c'est vrai que ça ne semble pas convenir.
