Sympathique, la petite automotrice "Chris"...

[netmetrique]

TTm ! Rayon faible !

Pourquoi ne pas s'inspirer des ardoisières de Trélazé :

(Image honteusement pompée sur LR)

Empâtement court, ça devrait passer sans problème.

Et si vous me trouvez le châssis qui va bien, je dois pouvoir vous sortir facilement une caisse en impression 3D (cela me changera un peu du Om).

[2ludin]

On peut même peut-être reproduire un vrai locotracteur, avec un entr'axe réel de 1920 mm sur la bas du châssis moteur TOMYTEC TR02 :

bogie-motorise-en-n-tomytec (1).jpg (47.05 Kio) Vu 3519 fois


(les 2 blocs d'extrémité sont des lests, qui peuvent être remplacés par d'autres disposés ailleurs)

[tyrphon]

Le tout est de décider le thème du réseau. Transport public ou réseau industriel ?
Franco semble pencher vers le premier.

[Franco Verzetti]

Le tout est de décider le thème du réseau. Transport public ou réseau industriel ?
Franco semble pencher vers le premier.

Simplement parce que je crois que le transport public soit d'intéret plus "universel" (n'oublions pas que notre but est d'attirer du monde) et qu'il se prete mieux à un fonctionnement automatique .... mais si la majorité décidera pour un autre thème aucun souci de ma part

[chris31]

J'ai plus l'habitude de l'industriel. Mais si nous partons sur de petits autorail urbain, ça me va aussi.
Je me suis souvenu que j'avais dans mes archives un petit moteur Tomytec jamais utilisé. Il s'agit du HM01 qui a cette tête :


Je n'en ai pas les dimensions mais je vais m'atteler à les prendre.
À suivre…

[chris31]

Voilà la suite…

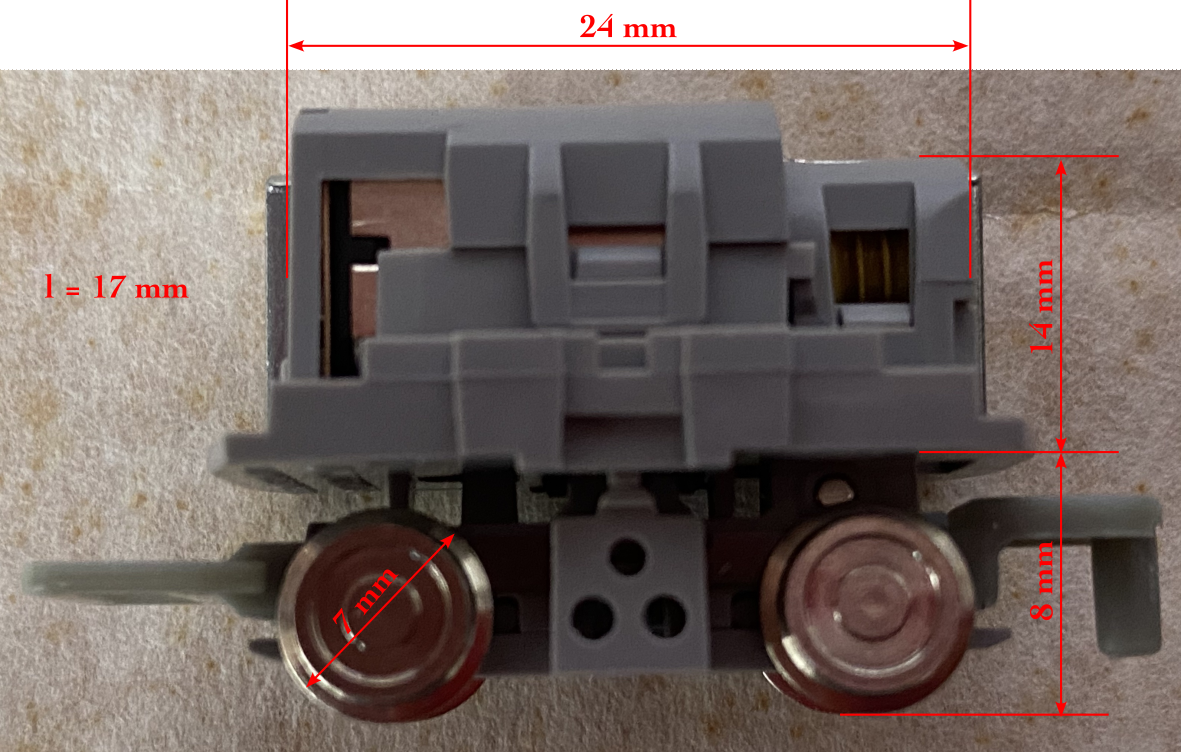

J'ai oublié l'entr'axe qui fait 17 mm.

[chris31]

En rangeant mon Tomytec, j'ai retrouvé un Plymouth 0-6-0 Diesel Bachmann dont je ne sais pas ce que j'ai fait de la caisse. 50 mm de long + les attelages. ça nous donne 6 m, de quoi faire un bel autorail. De ce genre là :


[tyrphon]

Plutôt d'accord sur un thème "transport public", ce qui n'empêchera pas des circulations de locotracteurs pour le trafic marchandises.
Par contre, pour les locotracteurs, nous sommes condamnés au genre "box cab", à cause de l'encombrement du moteur au-dessus des essieux.

[Philippe Fontana]

......nous sommes condamnés au genre "box cab" ...

Est ce que l'on arriverai pas à le cacher sous les jupes d'une Blanc-Misseron ?

Avis positif sur le choix de l'échelle et un réseau plutôt "public".

[2ludin]

Pour un locotracteur, puisque nous donnons dans l'exotique concernant l'échelle, soignons fous !
Je propose un locotracteur Moyse en voie métrique (si si, ça a existé).

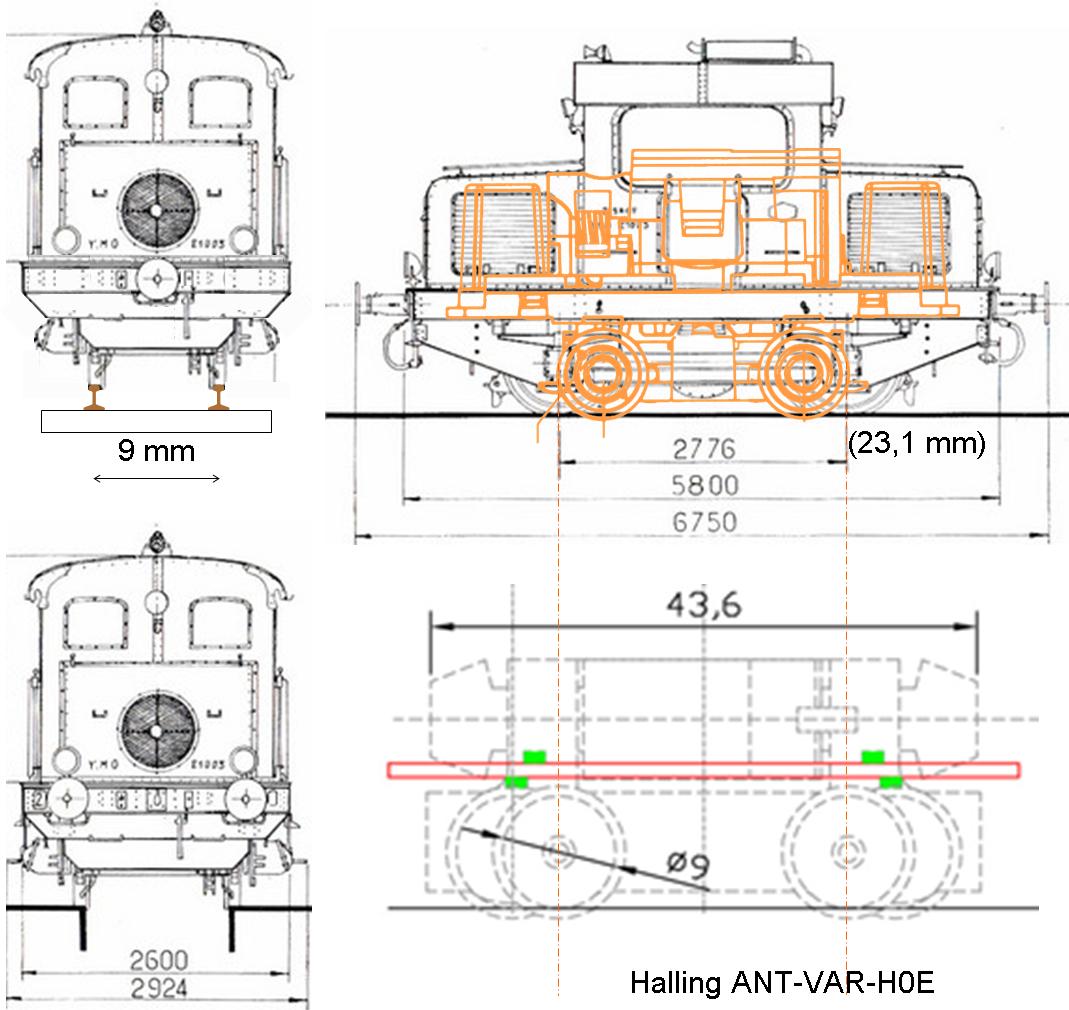

Dessin mis à l'échelle du 120e, à partir d'une fiche Loco-Revue :

En orange, le châssis Tomytec ne conviendra pas.
Par contre le modèle Halling ANT-VAR-H0E (H0e) semble pouvoir correspondre, y compris pour le Ø des roues.
https://shop.ferro-train.com/HallingSho ... NT-VAR-H0E

[tyrphon]

......nous sommes condamnés au genre "box cab" ...

Est ce que l'on arriverai pas à le cacher sous les jupes d'une Blanc-Misseron ?

ce n'est pas un problème de juppes, mais de hauteur et de largeur des capots, comme l'illustre bien Patrick avec un locotracteur aux contours pourtant généreux.
Pour moi, ce sera plutôt quelque chose dans le style des ART SNCV, automotrices AR transformées en tracteurs, ou dans le style du Brissonneau des Deux Sèvres, éventuellement un peu caricaturés. Et puis, ce sera plus facile à fabriquer.


[2ludin]

Sauf que, pour ce dernier, pas facile de trouver un châssis "donneur", à cause du faux-essieu : il y a longtemps que je fantasme dessus, mais en H0m...

[tyrphon]

Bof, il suffit de ne pas le reproduire, ce faux essieu. A la rigueur, on représente la bielle motrice et on place un cercle (fixe) sur le châssis derrière l'extrémité de bielle. En, plus, on est en TT, donc plus petit et tout ça se voit moins. Et puis, on peut faire un modèle libre "inspiré d'un modèle vrai".

A part ça, si on est paresseux et pas allergique à Shapeways, il y a un Allemand qui reproduit des caisses à toutes les échelles, par exemple :

https://www.shapeways.com/product/HH8Z7 ... 1&li=shops

710x528_4381730_351942_1459314996_1_0 copie.jpg (34.71 Kio) Vu 3451 fois

[Franco Verzetti]


Corrigez moi au besoin mais, pour un tel engin, on pourrait prendre le chassis d'une 040 et enlever deux roues,

Question de principle:
Traction thermique (vapeur ou diesel on verra après) ou électrique?

[tyrphon]

L'empattement du locotracteur TdS au 1/120 est de 17mm environ. C'est petit, et tant mieux pour les petits rayons prévus sur le réseau.
Je ne sais pas s'il existe des 040 en N avec un empattement de 25mm, et pour ma part, je n'en chercherai pas, car je veux rester dans l'économique. Comme je l'ai dit, à cette échelle, le faux essieu peut être fictif. Le plus difficile à reproduire serait le châssis extérieur aux roues. En fait, c'est quasi impossible à partir de chassis Tomix ou autres du même genre. Et puis, je ne sais pas si on trouve des châssis à 3 essieus de mons de 20mm d'empattement.
Non, il faut s'orienter vers un modèle "librement inspiré".

Pour le type de réseau, surtout pas de fils aériens, c'est la m... assurée ! Je crois qu'il faut en rester à la vapeur et au pétrole. Bon, une automotrice électrique alimentée par un groupe électrogène, ça peut aller à la rigueur.
De plus, j'imagine que ce réseau doit permettre à chaque exposant d'apporter son propre matériel, dans le style qu'il veut, un peu comme nous avions fait avec Tournenron et ses automotrices pittoresques.

[tyrphon]

Je précise ma pensée. Ce mini-réseau pourrait être l'occasion d'un nouveau concours d'engins , réalistes ou improbables. Donc, ne bridons pas l'imagination !

[chris31]

Cette idée de « librement inspiré » me va très bien !
C'est ce que j'ai toujours pratiqué, renvoyant les compteurs de rivets à leurs études.
Donc, je vais partir sur un autorail facile à construire. Comme je ne participerai pas aux différents salons, vu que les voyages me sont désormais interdits, il faudra que je trouve une bonne âme qui accepte de faire rouler mes productions.
Mais d'ici là on a le temps de se faire plaisir !

[Franco Verzetti]

J'avais oublié de dire que la ficelle aurait été purement figurative et pas fonctionnelle .....

Aujourd'hui je ferai un essai de circulation et je vous tiendrai au courant

[chris31]

Un petit coup d'Inkscape rapide et voilà deux autorails possibles :

• Un inspiré de celui de Mortadel et Philémon ;
• L'autre inspiré de celui des Grottes

(A priori ce qui précède est du BBCode… mais ça n'a pas l'air de fonctionner)Corrigé par Netmetrique...


Je pense que je vais partir sur la seconde solution dans laquelle mon moteur Tomytec HM-01 devrait trouver sa place.
Restera les voitures…

[Franco Verzetti]

J'aime aussi la seconde .... si on pourrait ajouter encore une fenetre serait parfaite

[Gilbert Gribi]

Avec intérêt je suis l’évolution de votre projet mais comme je ne pratique pas le 1/87em (voie étroite ou métrique) je suis d’aucune utilité.
Par contre si un jour l’envie vous prenait de faire quelque chose à l’échelle 1/43em (16.5 ou 14mm) c’est avec plaisir que je vous offrirai des accessoires en métal blanc ou résine voir des dessins 3D.
Accessoires que plusieurs d’entre vous connaissent déjà.
Gilbert

[tyrphon]

J'avais oublié de dire que la ficelle aurait été purement figurative et pas fonctionnelle .....

Aujourd'hui je ferai un essai de circulation et je vous tiendrai au courant

Même uniquement figurative, on se prend toujours les mains dedans, et il est très difficile de nettoyer la voie.
Non, pour un projet collectif, je le déconseille.

[Franco Verzetti]

Avec intérêt je suis l’évolution de votre projet mais comme je ne pratique pas le 1/87em (voie étroite ou métrique) je suis d’aucune utilité.

Gilbert

Personnellement je pratique l' 1/35ème donc ..... en tous cas tes conseils et suggestions seront quand meme utiles

[tyrphon]

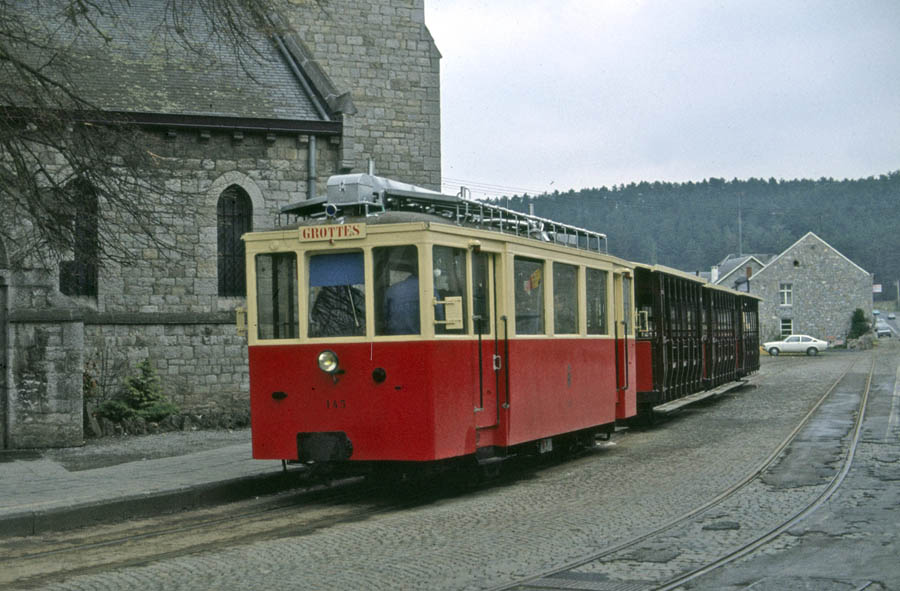

Pour Christian, une vue latérale du "tram des grottes" (plus exactement une automotrice AR des années 30 ex-Société Nationale des Chemins de fer Vicinaux, remotorisée après guerre avec un moteur de char Sherman, et récemment convertie à l'électricité).


Si tu veux les dimensions, je les relèverai sur un modèle réduit au 1/87 en ma possession.
