Bonjour à tous.
Nouvelle année, nouveau chantier.
Avec mes comparses nous allons évoquer la halte de Saint Ouen sur Morin sur la ligne du Tacot du petit Morin à quelques kilomètres de la Ferté sous Jouarre(77).

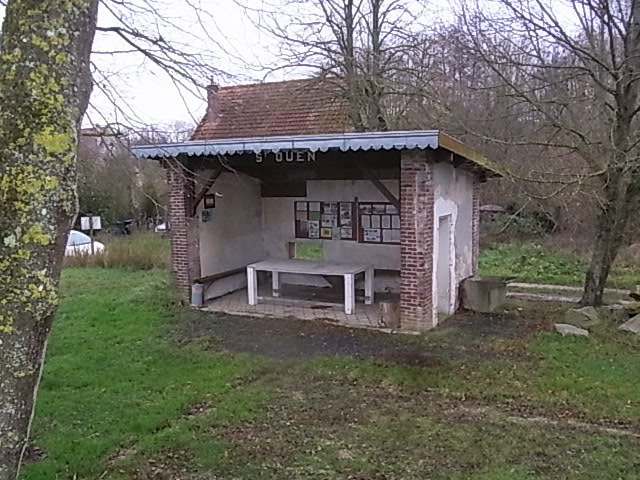

Sur le site il reste un bâtiment et un long mur de pierres.
                                      [attachimg=1] [attachimg=2]
En effet la région de la Ferté fut une importante zone d'exploitation de meulière.
La renommée de ces pierres était internationale. Les anglais très amateurs de ces meules les ont exportées dans toutes leurs colonies, D'Afrique du sud jusqu'en Nouvelle Zélande.
Ce long mur est donc l'estacade des meulières, à voie étroite de 60,à traction hippomobile.
Les wagonnets étaient conduits au dessus du quai et déversés dans les tombereaux.
Les machines utilisées étaient des 030 Couillet.

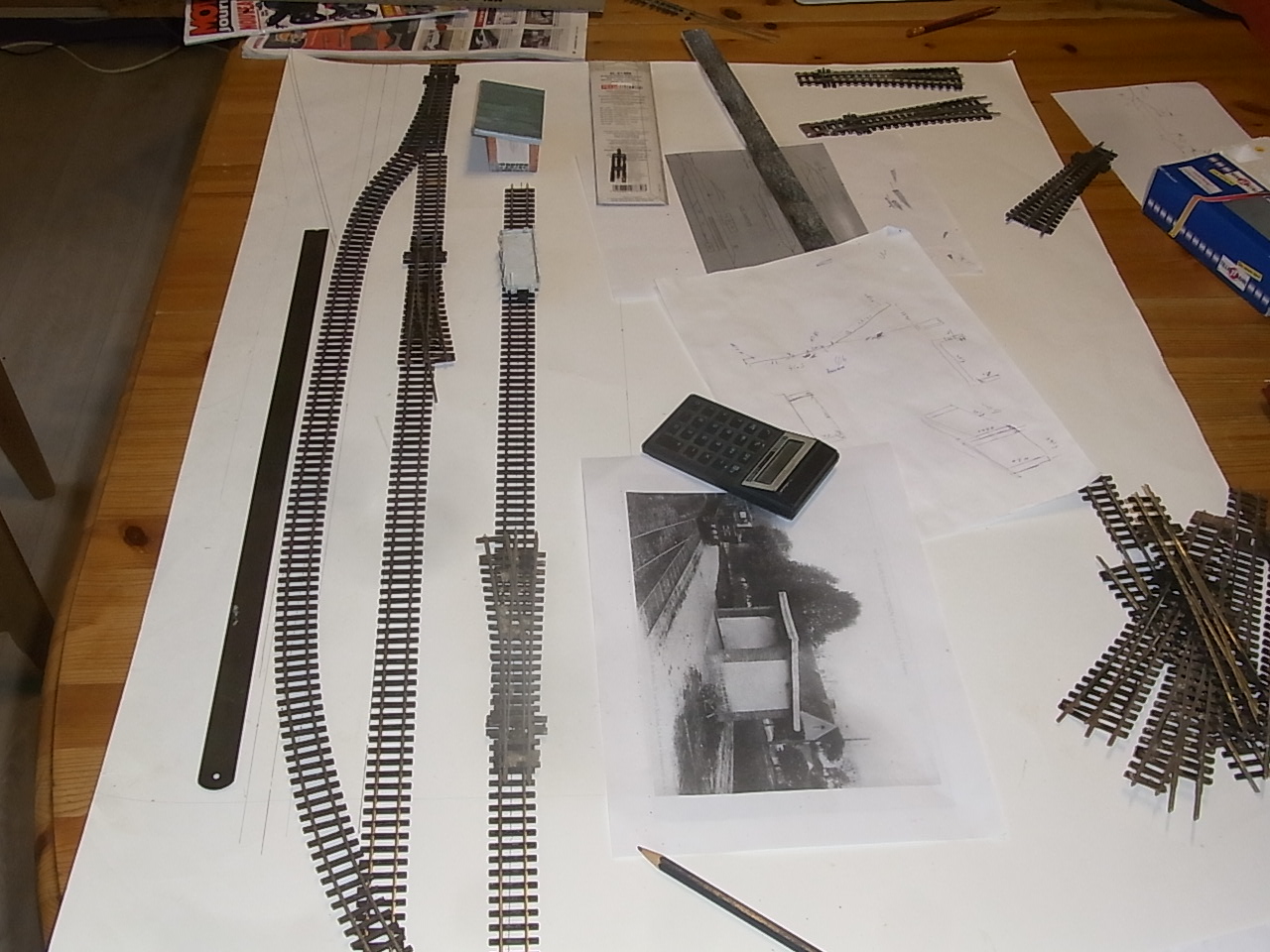

Grace à Yvan nous avons eu le plan des voies .Après plusieurs cafés et quelques coups de gomme nous avons établit le notre.
                                            [attachimg=5]

Ce qui nous a amené à éliminer le vanity, le sac à dos et opté pour la boite d'instrument de musique.
Le bâtiment et le mur sont prêts à être patinés, salis...et les tombereaux en cours de réalisation.
                                            [attachimg=4]

[Bernard JUNK]

[quote="Nonex77"]
                                      [attachimg=1]
[/quote]


J'aime bien ces petits bâtiments avec des lambrequins ...

[Y]

Début prometteur

juste une petite faute de frappe sans doute dans la disposition des roues, les machines furent des 031 Couillet (ou St Léonard) de type Yonne

Une question pour profiter de la séance archéologique sur site et assouvir ma curiosité : les restes de mur de l'estacade mesurent combien en hauteur et longueur ??

à bientôt,
Yvan

[mlm]

Vous êtes partis sur une boite à contrebasse au moins

[BUNNY77]

[quote="mlm"]
Vous êtes partis sur une boite à contrebasse au moins
[/quote]

Pas loin, mais c'est pas trop grave on a tiré au sort pour savoir qui la portera et c'est Elisabeth qui a gagné

[Nonex77]

Bonjour,
Bien vu pour la faute de frappe!
                                        [attachimg=1]

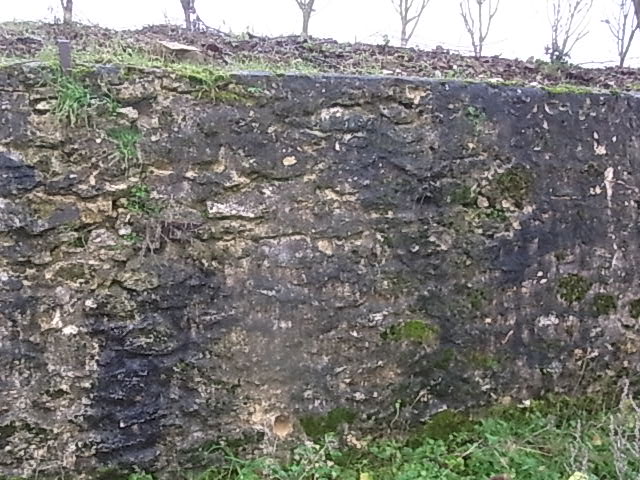

Le mur restant mesure 50m de long pour 2m se haut en moyenne.
Et on se pose quelques questions sur cette installation:
                                          [attachimg=2]

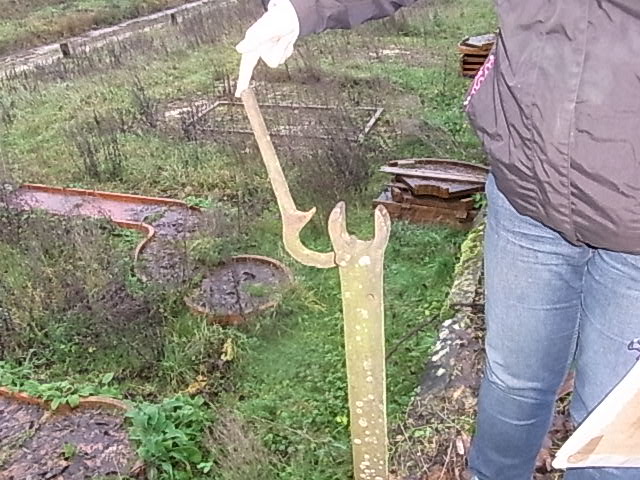

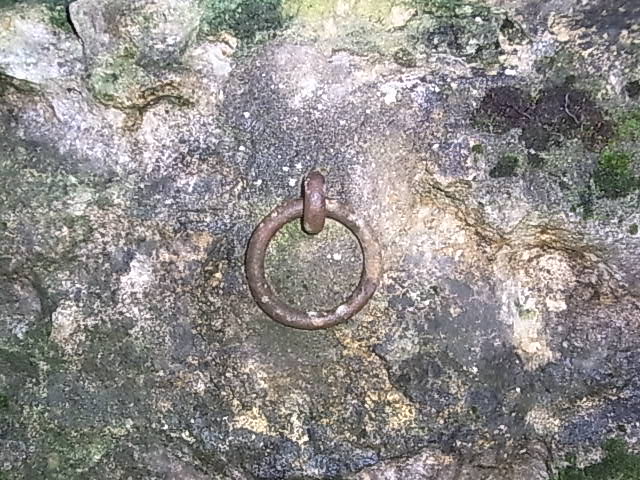

Et pourquoi y a t'il des anneaux tous les trois mètres, au milieu du mur?
          [attachimg=3]
....Et pour l'instant c'est une cornemuse berrichonne qui se trouve dans la boite !
Pour la contrebasse il faudrait commencer à apprendre à y jouer

[Bernard JUNK]

[quote="Nonex77"]
....Et pour l'instant c'est une cornemuse berrichonne qui se trouve dans la boite !
Pour la contrebasse il faudrait commencer à apprendre à y jouer
[/quote]

C'est bien connu, c'est plus facile de jouer de la cornemuse que de la contrebasse ...

[Bernard JUNK]

[quote="Nonex77"]
                                        [attachimg=1]
[/quote]

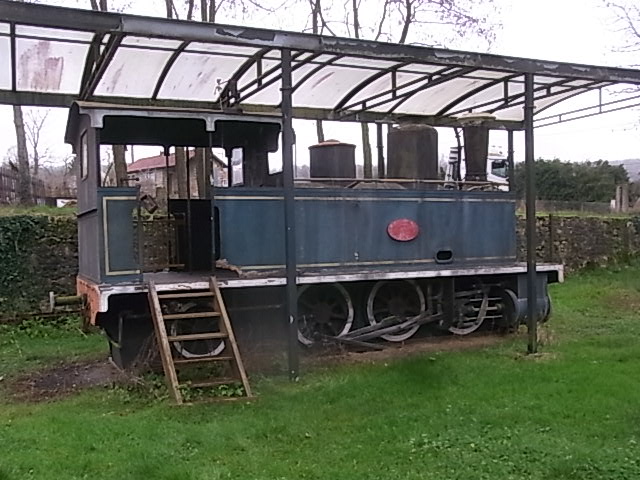

Cette loco existe toujours ?

[Nonex77]

Oui ,c'est une reproduction en bois, toujours sur le site.

[Franco Verzetti]

[quote="Nonex77"]

Et pourquoi y a t'il des anneaux tous les trois mètres, au milieu du mur?
          [attachimg=3]

[/quote]

Chez nous on voit des tels anneaux où on tenait le marché du bétail

[BUNNY77]

Franco Buonasera,

Elisabeth est Italienne, et elle nous fait du caffé comme on aime,
si tu veux venir avec nous tu es le bien venu.

Amicizia.

[tyrphon]

Nonex77 s'est un peu embrouillée dans son message, alors je le replace ici après correction.
Attention, l'insertion d'images est assez facile, mais si on se trompe il n'est pas évident de corriger. Alors, je recommande de ne pas mettre trop d'images à la fois, ça pose moins de problèmes en cas d'erreur. Signé Tyrphon


Bonsoir,

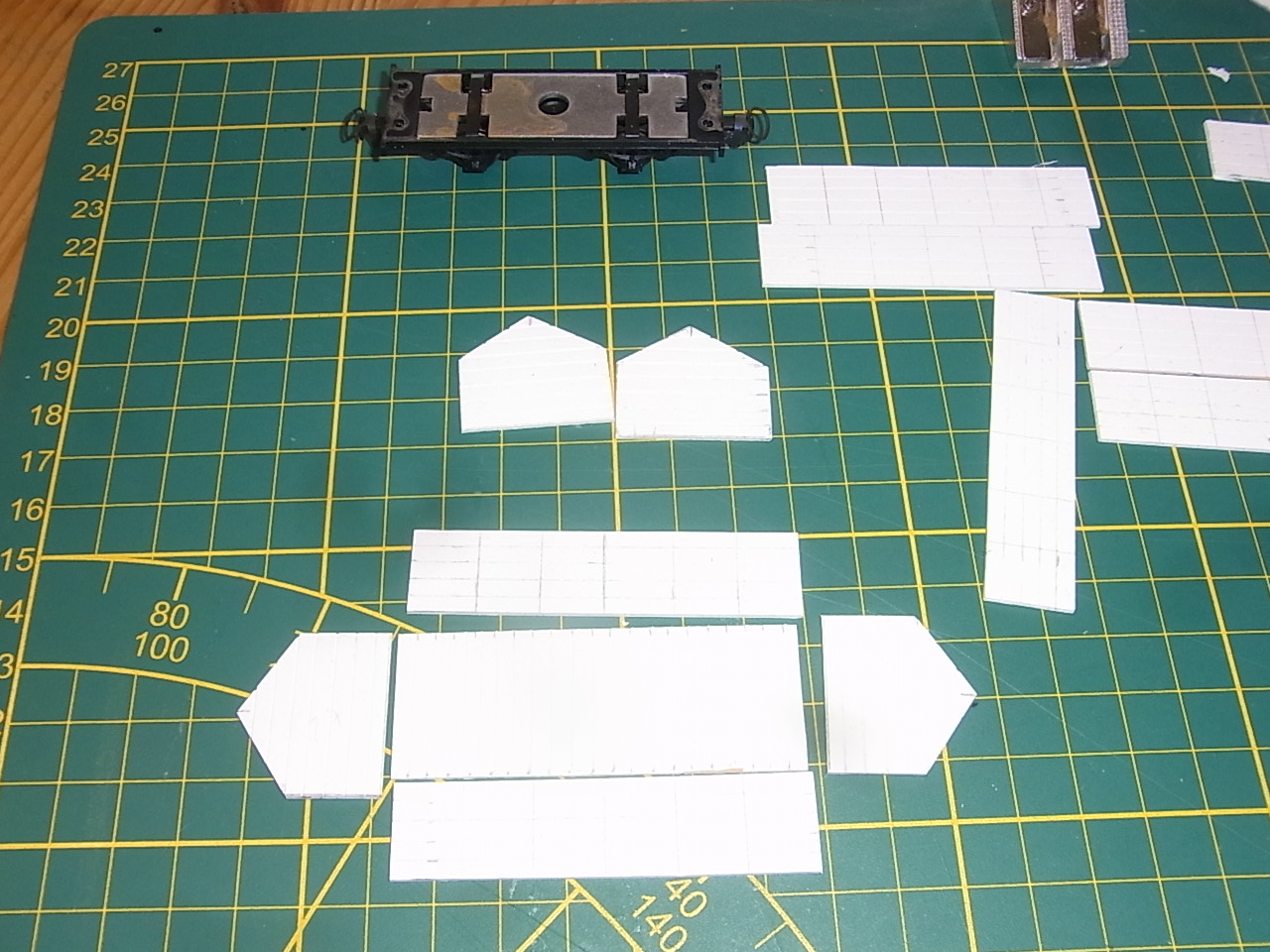

Ici,ça coupe, ça colle, ça peint!

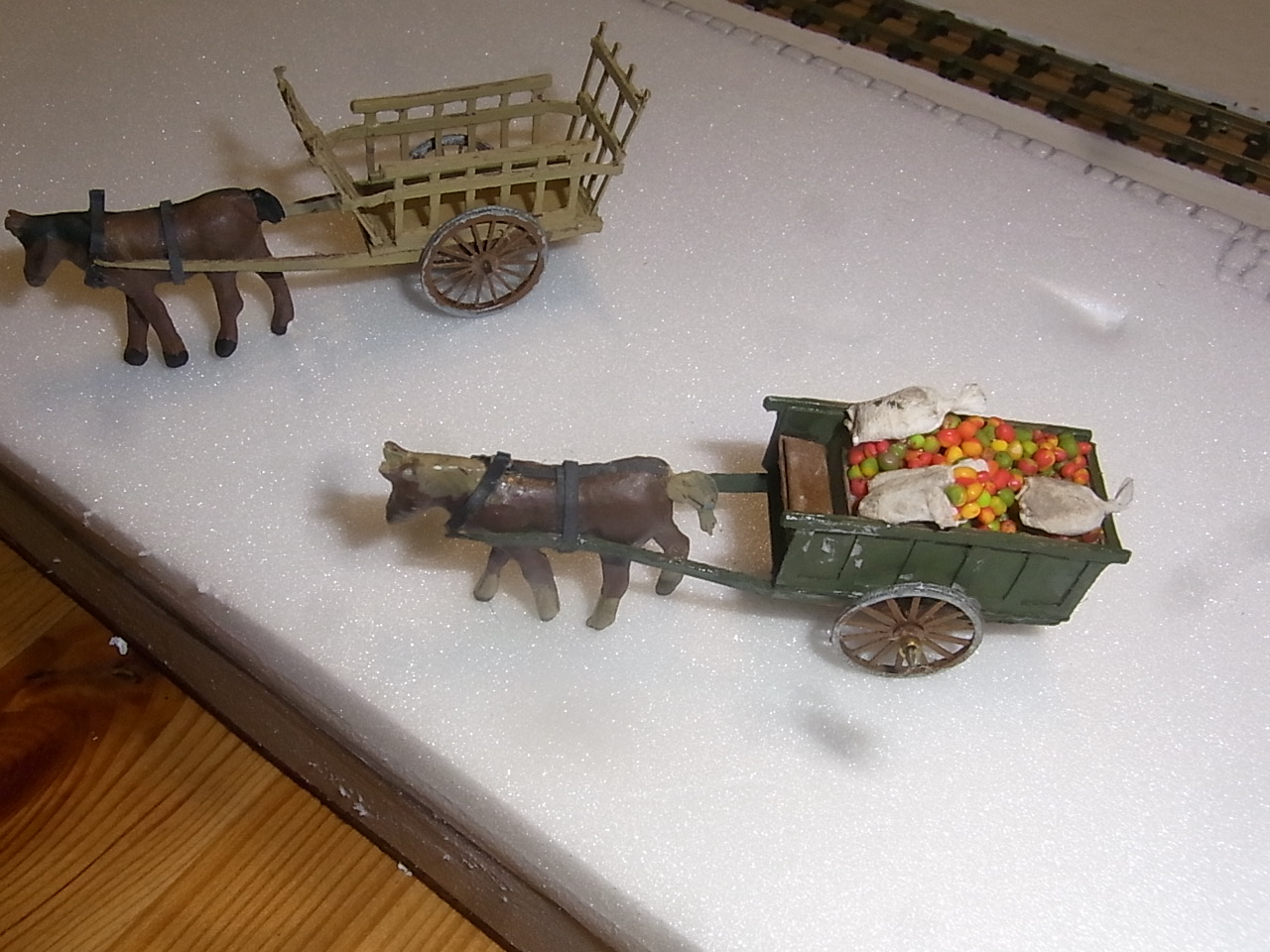

Les tombereaux prennent de la couleur!
[attachimg=1]

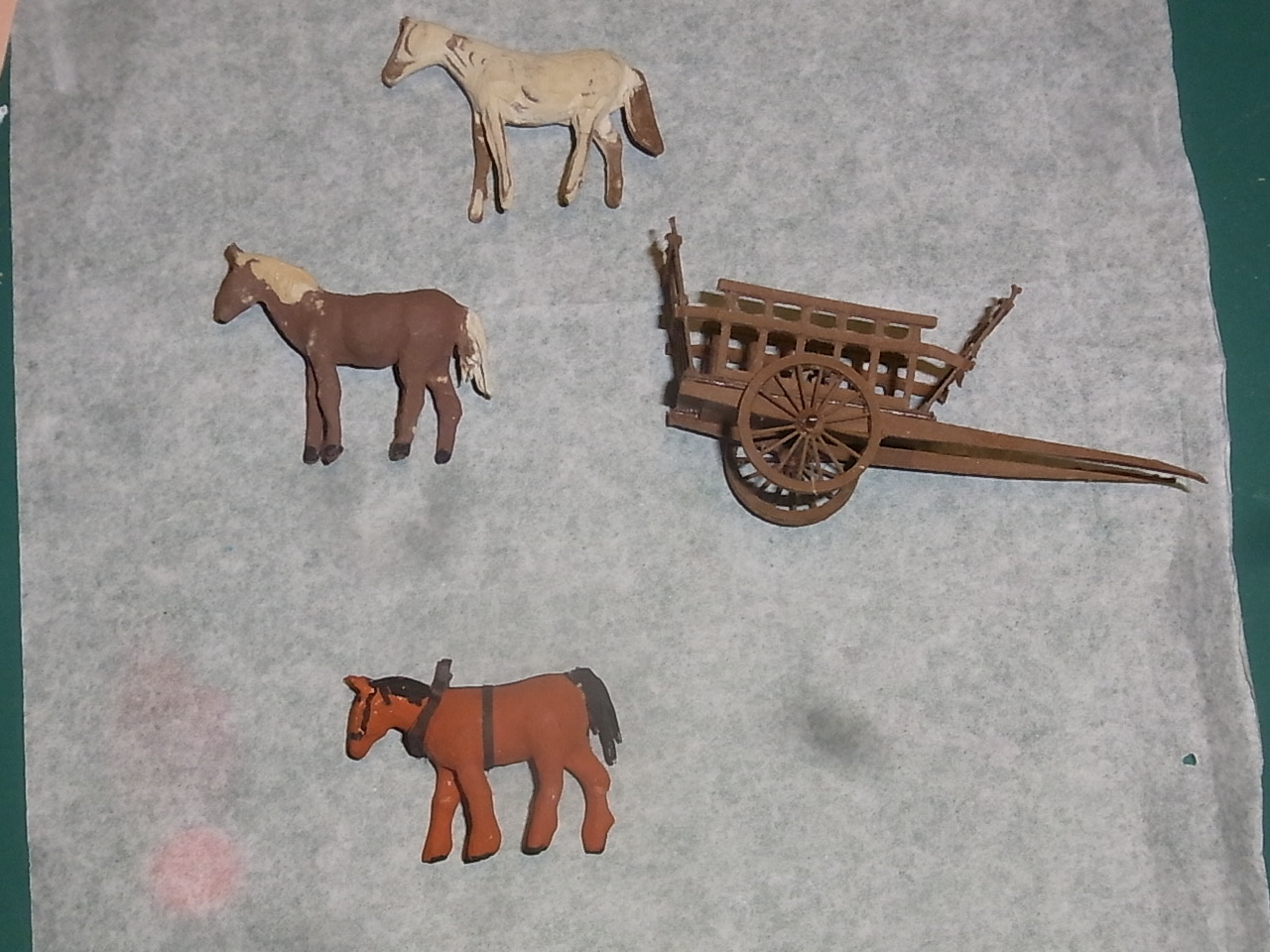

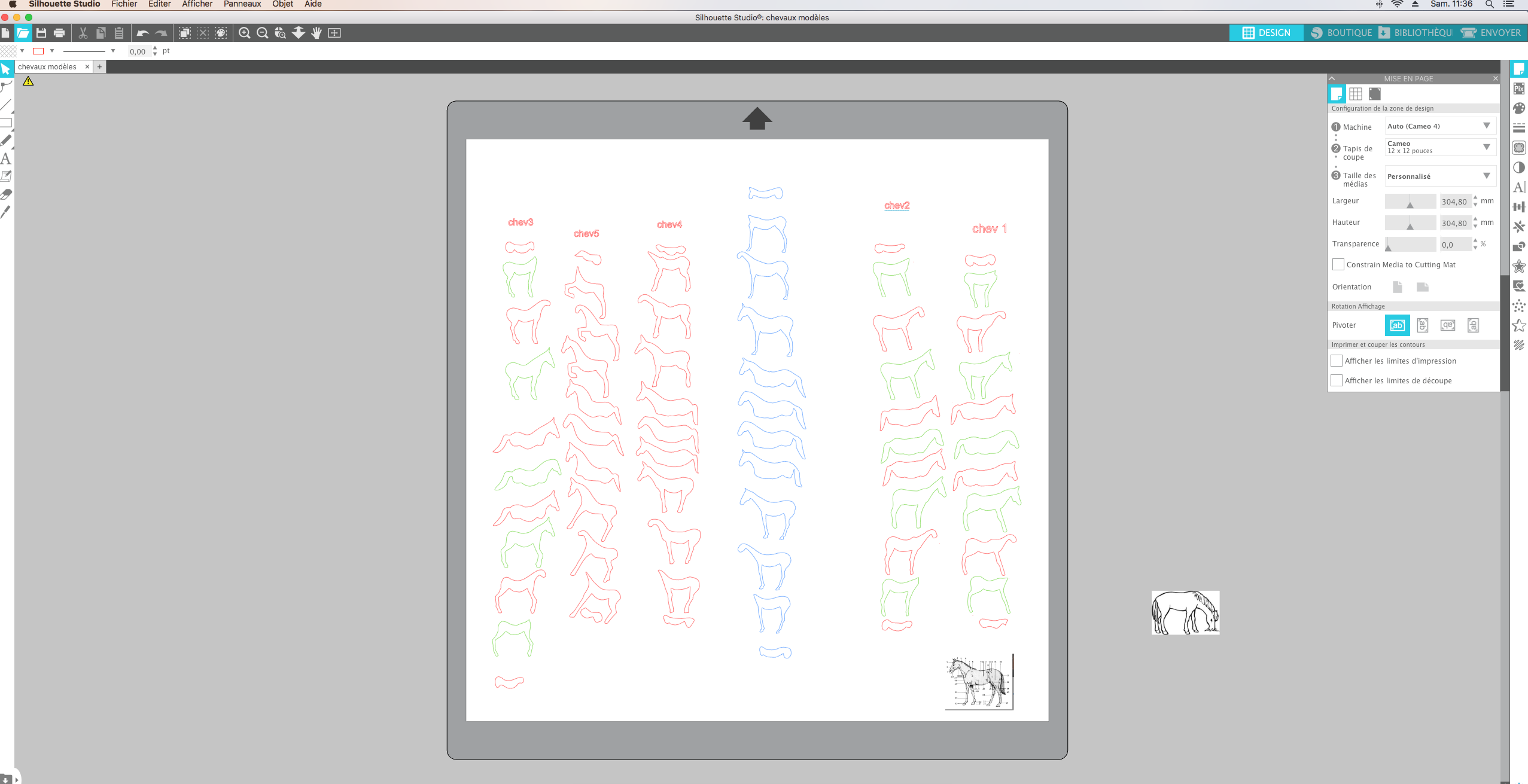

Et les chevaux arrivent!Après  en avoir fait un certain nombre au cutter pour la gare de Meaux je les ai numérisés et confiés à la Caméo.
[attachimg=2]
Il faut ensuite coller tous les morceaux, lisser le tout avec de la pâte à bois ,poncer et quand la forme est satisfaisante les peindre et faire le harnais pour pouvoir les atteler.
[attachimg=3]
[attachimg=4]
Pendant que ça sèche les personnages se préparent!
La méthode de Robert Gésueli a déjà été publiée, je voulait juste indiquer les modifications que nous avons mises au point avec les copines.

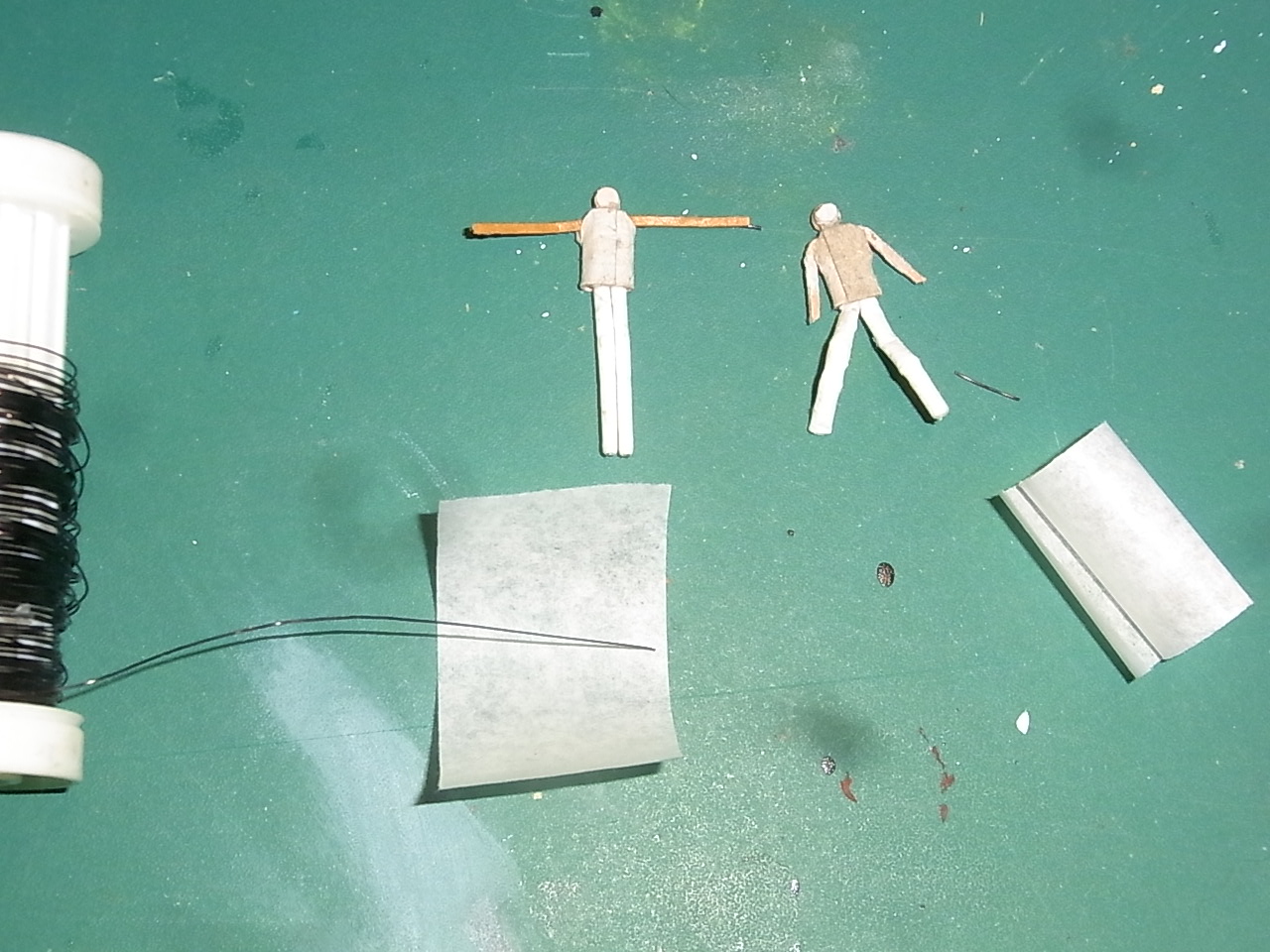

Nous utilisons du papier de patron de couture pour les jambes et nous y glissons un fil métallique .Ainsi on peut les articuler.
Pour les bras, le fil permet aussi de pouvoir les plier.
[attachimg=5]
Voili, voilà pour ce soir!
Prenez soin de vous.

[Nonex77]

Merci Tyrhon! c'est plus clair comme ça.

[malletslm]

Merci aussi, Nonex77 !

La construction des tombereaux en papier/carton me rappelle de bons souvenirs : j'en ai fait de semblables il y a... une quarantaine d'années !

[chris31]

Je pense comme Franco que ces anneaux servaient à attacher le bétail.
Peut-être en attendant leur chargement dans le train ?

Pour les chevaux, si vous avez le fichier .studio3, je suis preneur. Je n'ai qu'une vieille Craftrobot devenue Silouhette Portrait mais elle fonctionne toujours aussi bien. Et j'ai la version pro de Silouhette Studio qui me permet d'ouvrir les fichiers Inkscape que je dessine pour mes différents décors.

[Nonex77]

Le fichier  chevaux est prêt! reste à voir comment le transférer.

[chris31]

Je te passe mon adresse mail par MP.
Amicalement,

Chris

[Nonex77]

Bonsoir à tous, nouvelle séance de travail de la team.

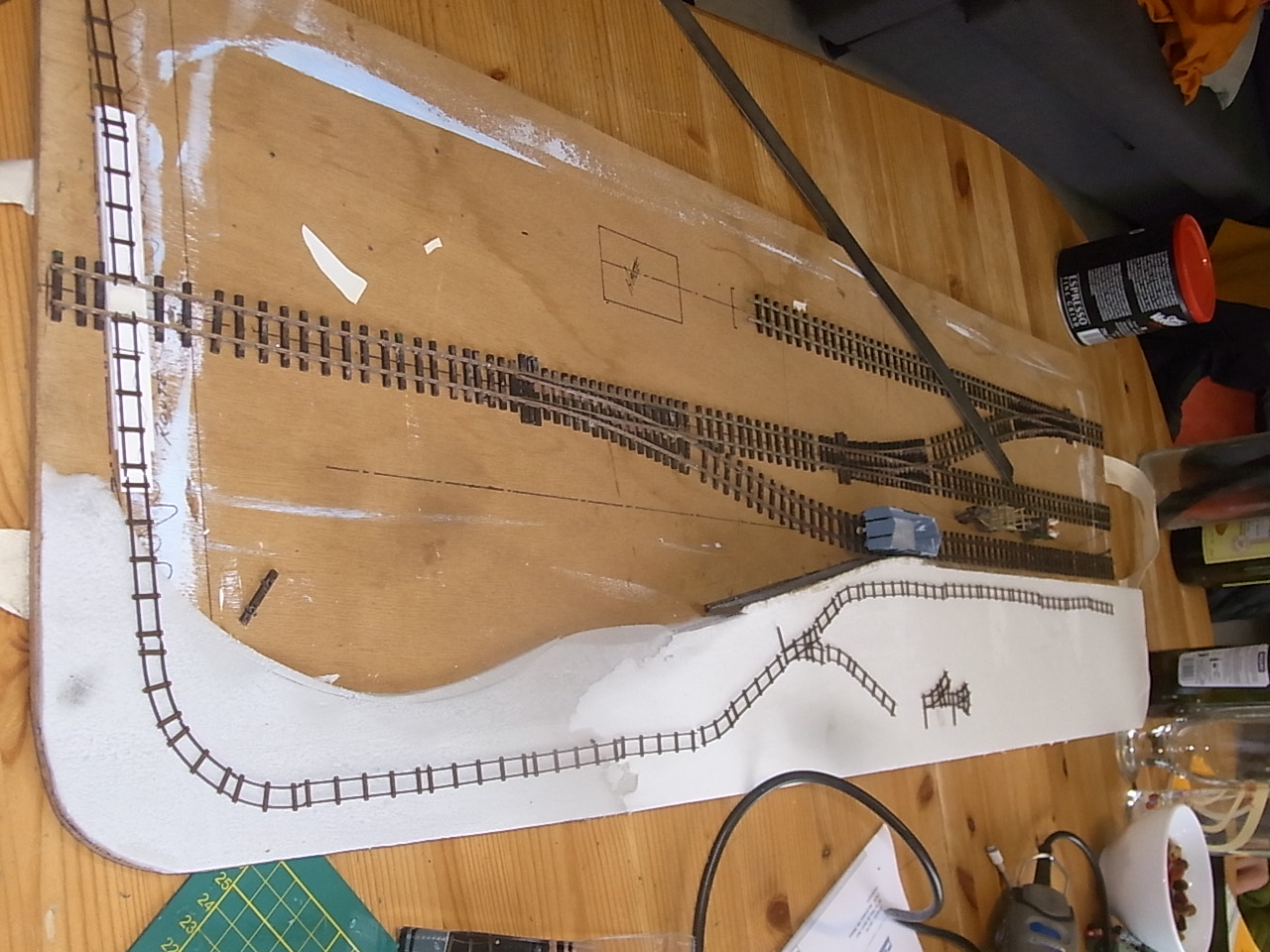

Les voies sont posées
                          [attachimg=1]
Le ballast attendra la prochaine séance!

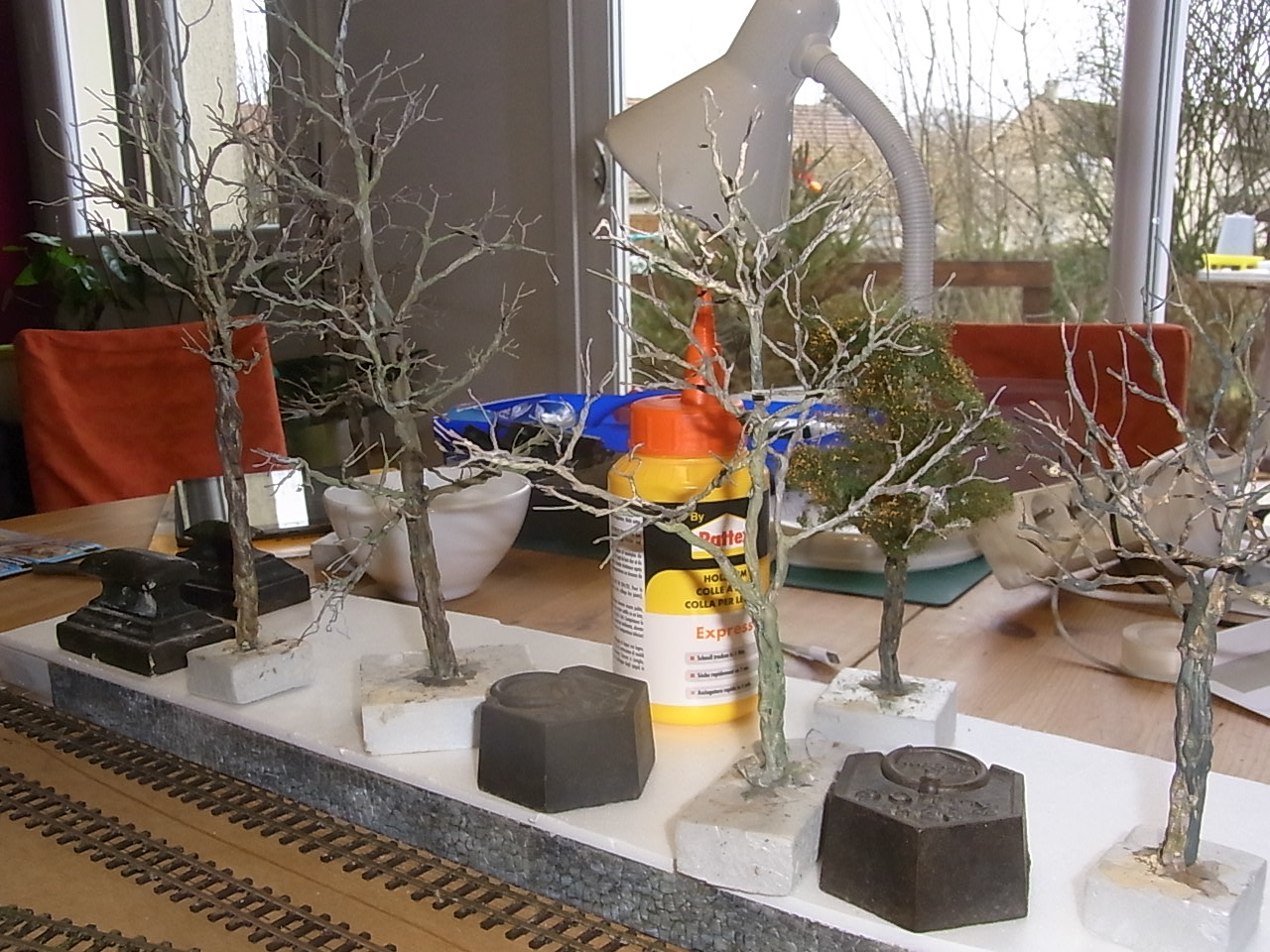

les arbres ont poussé et le feuillage d'automne se prépare vu que c'est pour le mois de novembre!.
                          [attachimg=2]
L'estacade est en place , les chevaux attelés
                      [attachimg=5]
Et je m'attaque à du lourd:

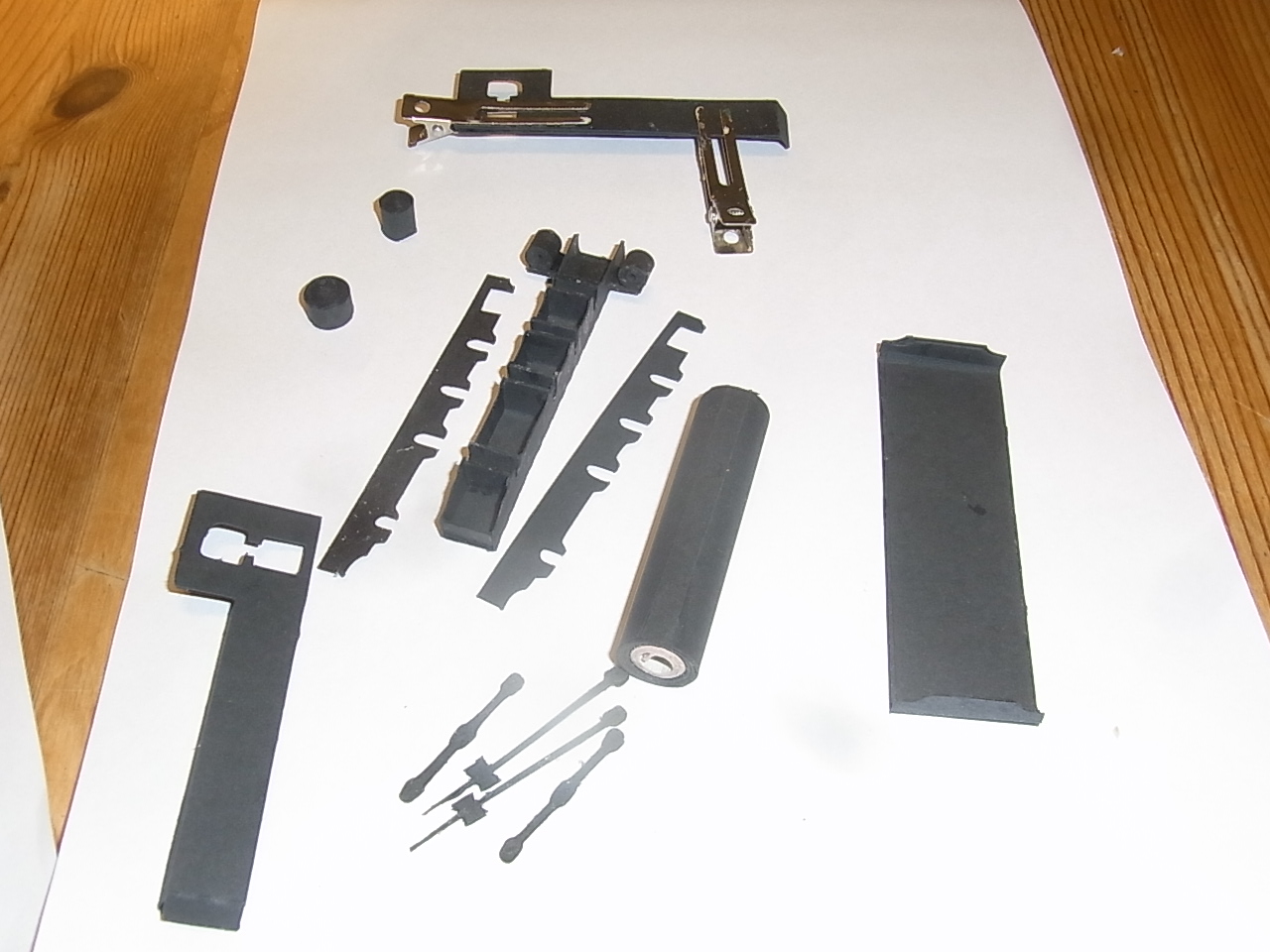

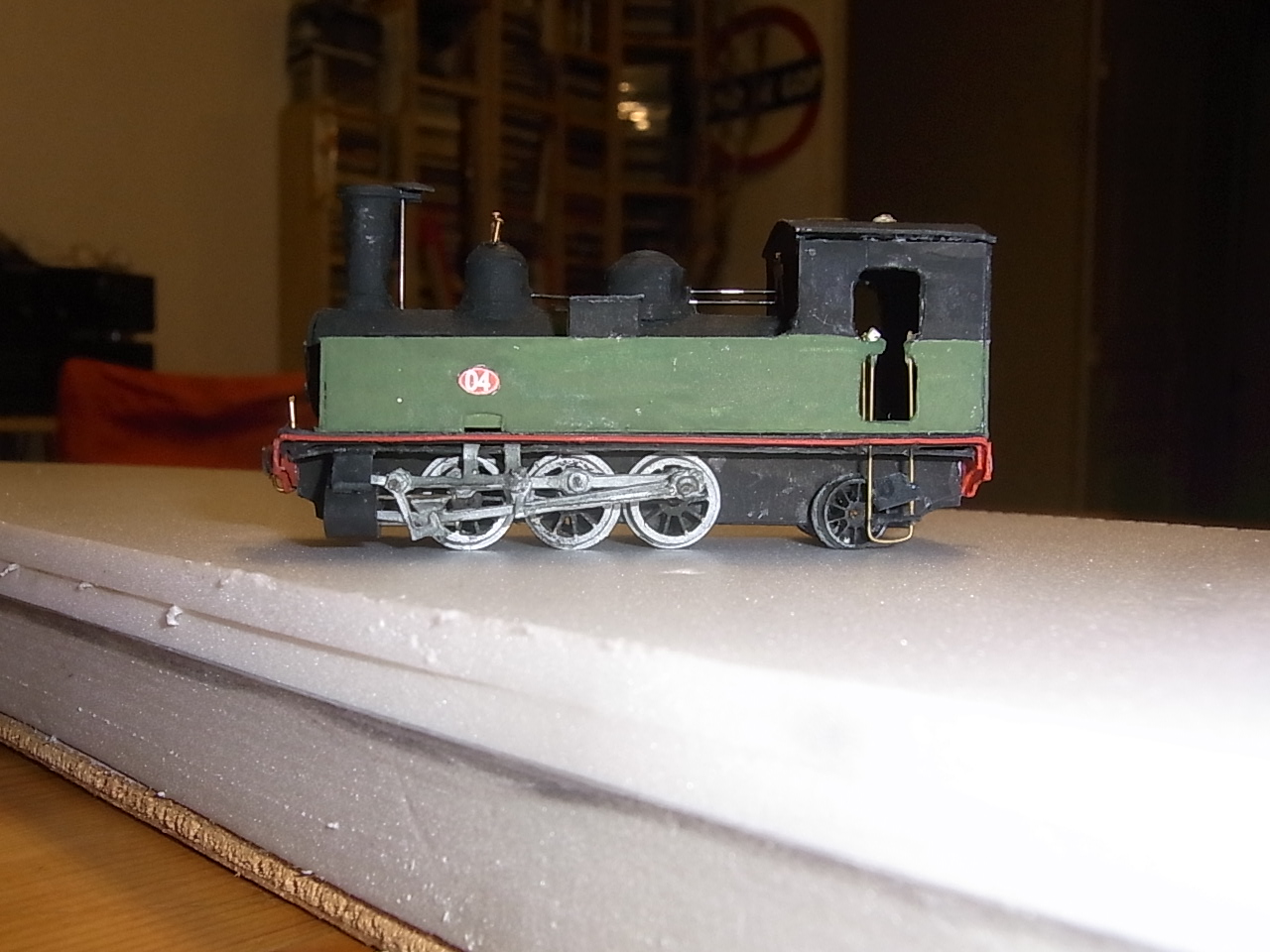

Je souhaite réaliser la loco  Couillet 031 en m'inspirant de celle du tacot de Dammartin en Goele.
                          [attachimg=3][attachimg=4]
Mais je trouve pas de plan coté ,lisible.Si un gentil lecteur peut m'indiquer où se trouve ce genre d'information je suis preneuse.
IL reste beaucoup de travail mais on y pense, on y pense!!
A bientôt;

[mlm]

je viens d'envoyer un mail avec le diagramme des 031 saint Léonard .

[Nonex77]

Un grand merci !

[malletslm]

Bonsoir, Michel : s'agit-il de l'élévation latérale en page 32 de la revue MTVS n°45 ? sinon, je peux scanner ça aussi...

[mlm]

Exact, mais tu peux le scanner car d'un numero à l'autre la qualite d'impression fluctue

[malletslm]

Voyons déjà si Nonex77 arrive à lire les cotes sur le scan que tu lui as déjà envoyé !

Lui as-tu transmis aussi un scan du tableau de la page 31 ? en cas de cotes non lisibles, certaines dimensions de cette machine n°79 pourraient être utiles pour mettre le plan à l'échelle du 1/87...

[mlm]

J’ai oublié le tableau.

[malletslm]

Ce n'est pas grave car... certaines dimensions (longueur hors-tampons et hauteur totale) ne correspondent manifestement pas au plan et auraient probablement posé problème à Elisabeth...

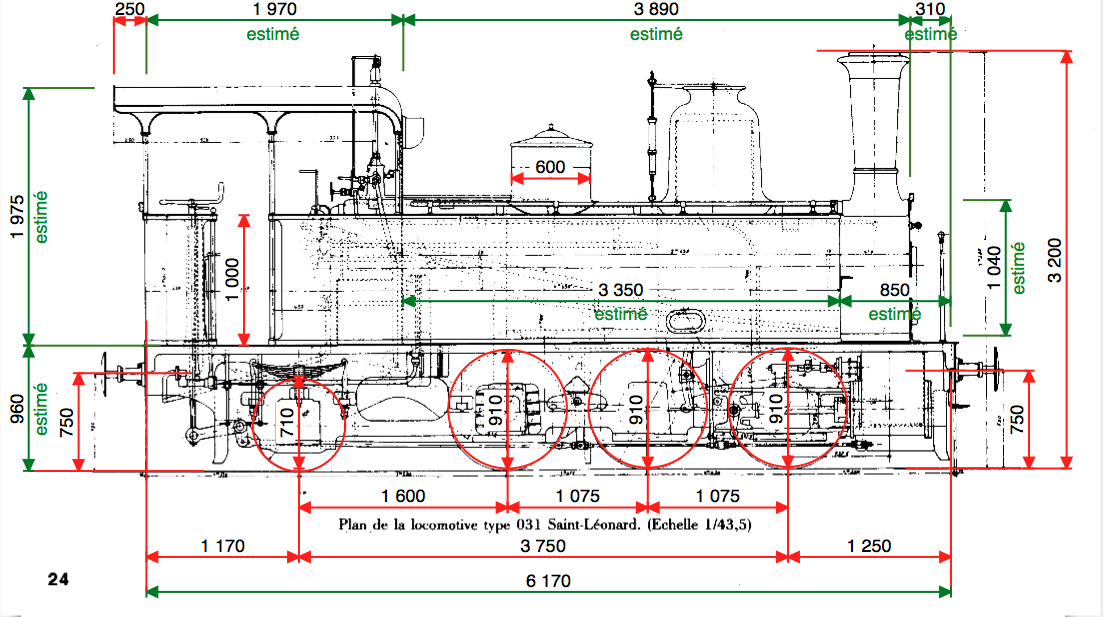

Voici ce que donne un "redimensionnement" du plan chez moi (toutes ces cotes "réelles" sont en millimètres) :

[attachimg=1]

- les cotes en rouges sont celles que je pense avoir pu lire sur le scan et/ou concordantes avec le tableau...
- celle en vert sont des estimations (= mesurées sur le plan "mis à l'échelle") qui me semblent utiles pour le modèle réduit.

La largeur totale indiquée par le tableau est de 2 200 mm, ce qui me semble cohérent avec ce type de machine.

Si ça peut aider...
