construction d un wagonnet voie de 60

[gerard76]

bonjour à tous
voici la construction d'un wagonnet qui sera tracté par le locotracteur gmeinder.

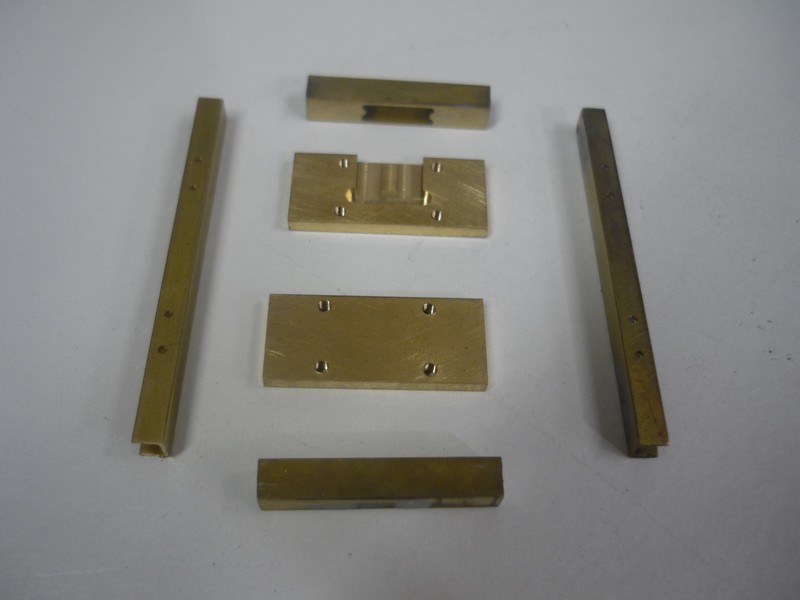

sur la photos, voici les différents éléments constituant le châssis
[attachimg=1]

un gabarit permet de maintenir les pièces en position pour le soudage
[attachimg=2]

le châssis soudé

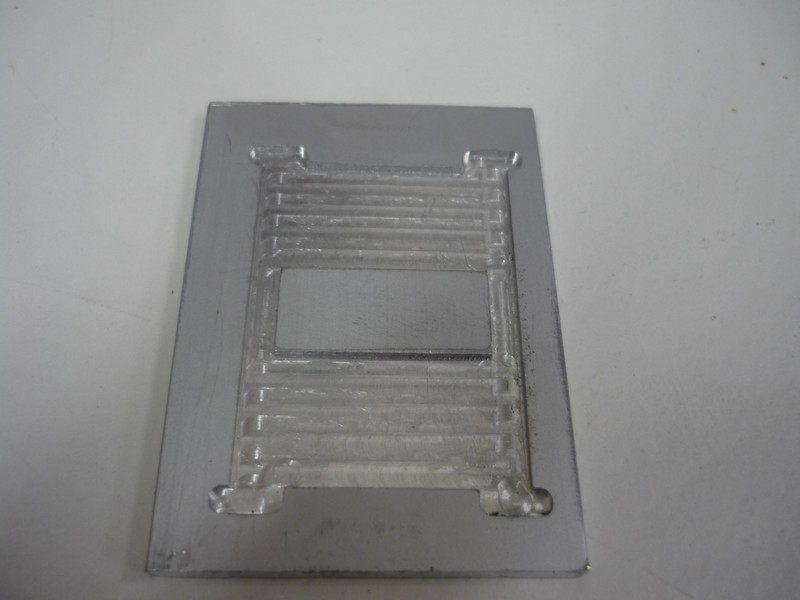

[attachimg=3]

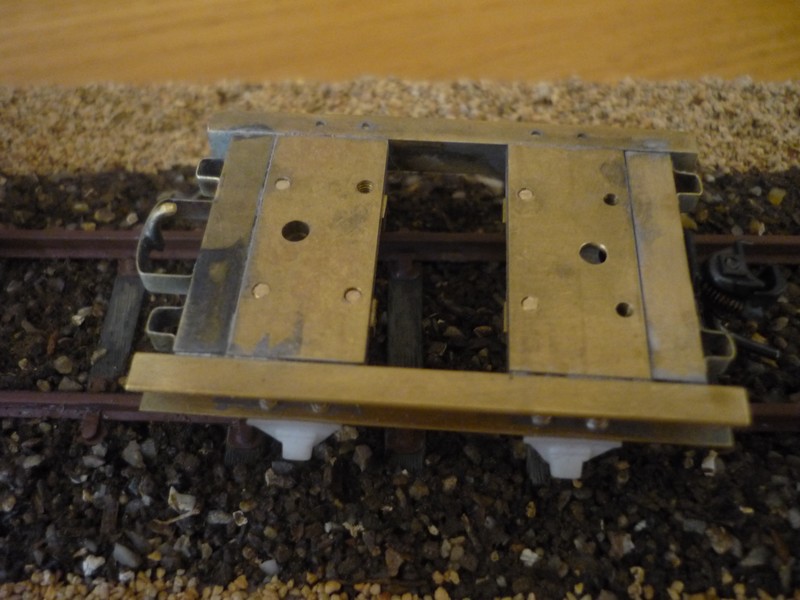

le dessous du châssis
[attachimg=4]

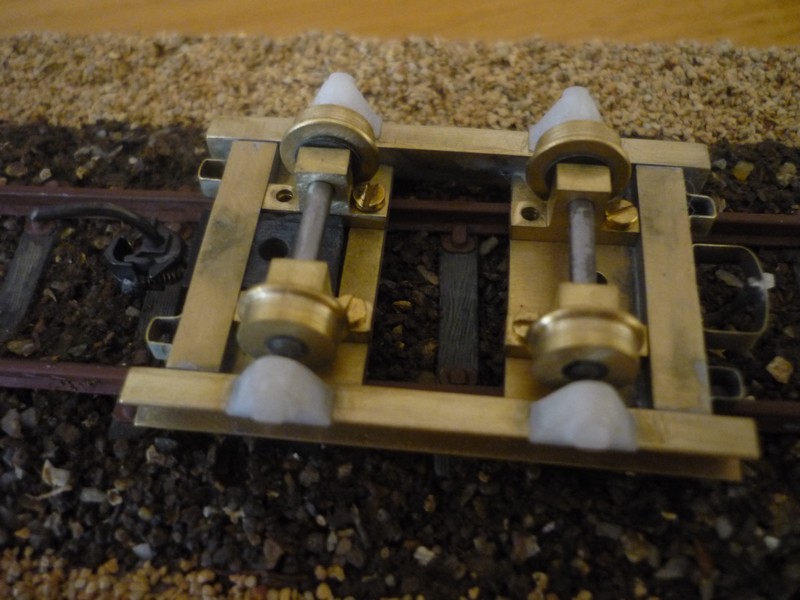

les boites d'essieu ont été dessinées avec freecad et imprimées en résine
[attachimg=5]

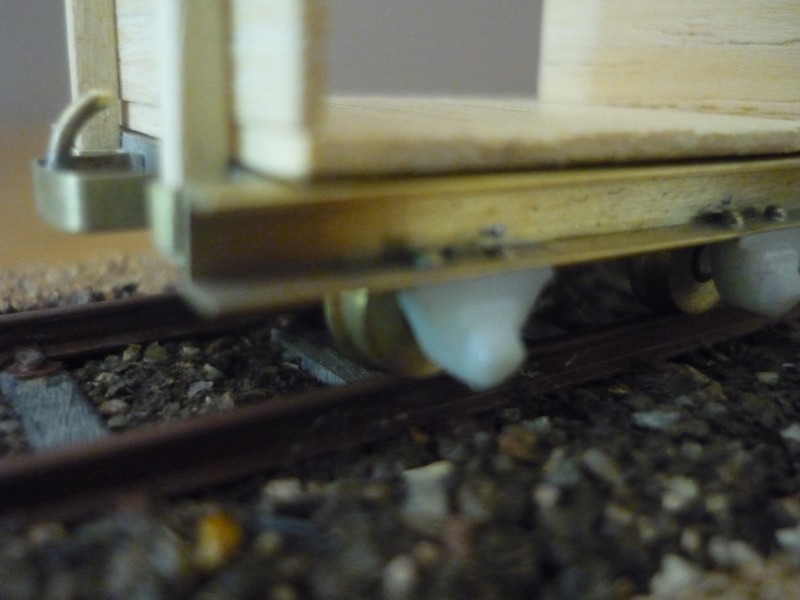

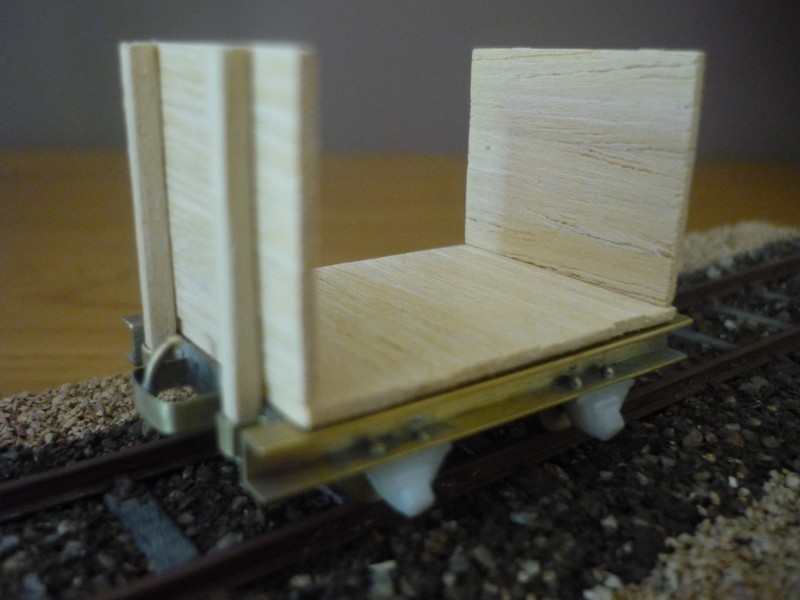

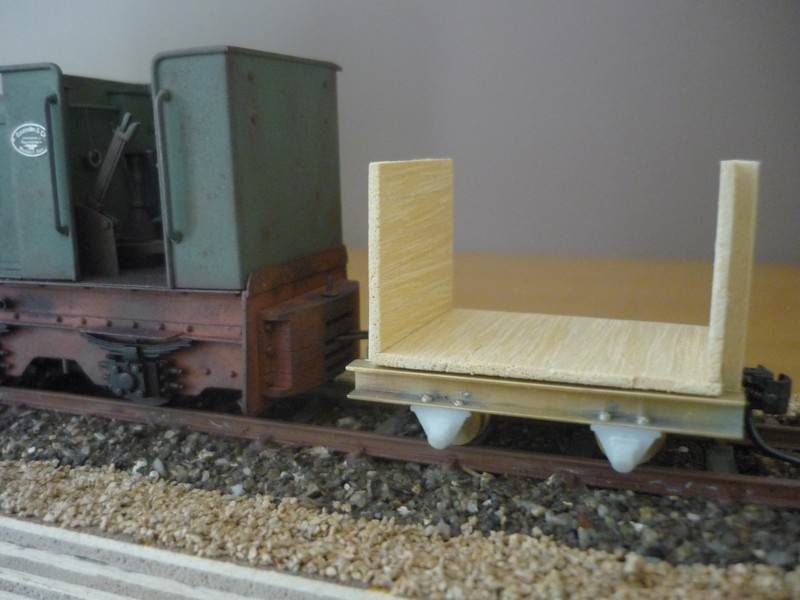

l'ensemble du wagonnet
[attachimg=6][attachimg=7]

il me reste la peinture et la patine
Par contre si quelqu'un a des idées pour patiner le bois , je suis preneur

Gerard Finet

[Bernard JUNK]

[quote="gerard76"]
il me reste la peinture et la patine
[/quote]

... et à poser les boulons qui fixent les planches, horizontales et verticales ...

[quote="gerard76"]
Par contre si quelqu'un a des idées pour patiner le bois , je suis preneur
[/quote]

Un jus brun-noir, puis, lorsque c'est sec, un léger brossage à sec de gris très clair, presque blanc

[netmetrique]

Du bel ouvrage !

[Robert Goyvaerts]

En effet !!!

[Franco Verzetti]

Très beau .... c'est du 1/35 n'est-ce pas ?

[JJB]

Beau travail!
Les pièces en laiton et alu sont usinées en CNC?
J-J

[gerard76]

Bonjour à  tous
Le model est à  l'échelle  1/35
Toutes les pièces sont usinées à  la cnc. Ce wagonnet est le premier d'une série. Beaucoup de pièces seront usinées  par la suite. C'est la qu'on retrouve un des avantages de la cnc , l'usinage des pièces est identique.Cela permet aussi de gagner du temps car une fois les programmes écrit,  il n'y a plus qu'à  mettre le morceau de laiton sur la table de la machine.

Gérard Finet

[JJB]

Tu utilise quoi, comme machine et comme programme?
Je possède une COLINBUS-PROFILER modifiée SOPROLEC avec le logiciel GALAAD, qui permet de fraiser directement à partir du dessin effectué. Je peu aussi importer en ".DXF" les dessins effectués sur Illustrator.
Bonne continuation.
J-J

[Ramon Soupalognon]

C'est du très beau travail.
Le diamètre des roues me semble assez petit pour ce genre de wagonnet ?
Ramon

[JJB]

Oui, ça m'a interrogé aussi, surtout au regard des surfaces de friction des "palier"...?
J-J

[Ramon Soupalognon]

Avec des paliers, c'est sûr, çà roule moins bien qu'avec des axes à pointes, mais chacun choisi ce qu'il veut.
Wrightlines avait équipé ses bogies Clayton en 0e avec des paliers, je les avais supprimés et remplacés par des roues avec des axes à pointes : le roulement et la tenue de voie s'en étaient trouvé nettement améliorés avec un petit jeu dans les boîtes d'essieux pour bien suivre les rails.

Ramon

[Bernard JUNK]

Moi aussi je suis surpris du choix de Gérard d'utiliser des paliers pour ses essieux pour ce genre de wagonnet.

[gerard76]

bonjour à tous

C'est une fraiseuse made in china pilotée par cnc usb controller. J'utilise freecad pour les programmes de fraisage.
Je n'avais  pas pensé d'utiliser des axes à pointe. Il faudrait que j'équipe le prochain wagonnet avec ces axes pour voir la différence.
Le diamètre des roues est de 7 mm ce qui donne dans la réalité un diamètre de 245 mm ce qui me semble réaliste

Gerard Finet

[Ramon Soupalognon]

Des roues de 245 mm sont tout-à-fait réalistes, la gamme des roues de wagonnets Decauville (Catalogue 130) s'étalant de 80 à 160 mm pour les roues en fonte, 200 à 400 mm pour celles en fonte trempée et 240 à 560 mm pour celles en acier coulé avec une multitude de boîtes d'essieux possibles.
Pour les wagonnets à bascule (toujours selon Decauville) les diamètres de roues sont de 320 mm pour la traction animale et 400 mm pour la traction par locomotive, c'est pour çà que les roues me semblaient un peu petites, mais ce n'est qu'une impression personnelle et en aucun cas irréaliste.

Ramon

[JJB]

Merci Gérard, et aussi à Raymond pour ses connaissances encyclopédiques
J-J

[Bernard JUNK]

[quote="gerard76"]
Je n'avais  pas pensé d'utiliser des axes à pointe. Il faudrait que j'équipe le prochain wagonnet avec ces axes pour voir la différence.
[/quote]

Des boites d'essieux fonctionnelles peuvent être facilement réalisées avec une fraiseuse CNC.

[gerard76]

bonjour à tous

Voici la suite de la construction d un wagonnet à l’échelle 1/35 roulant sur voie de 60

Le plancher et les ridelles ont été teinté en chêne foncé. Ensuite de la peinture à l’eau noire blanche et verte ont été utilisées pour patiner le bois

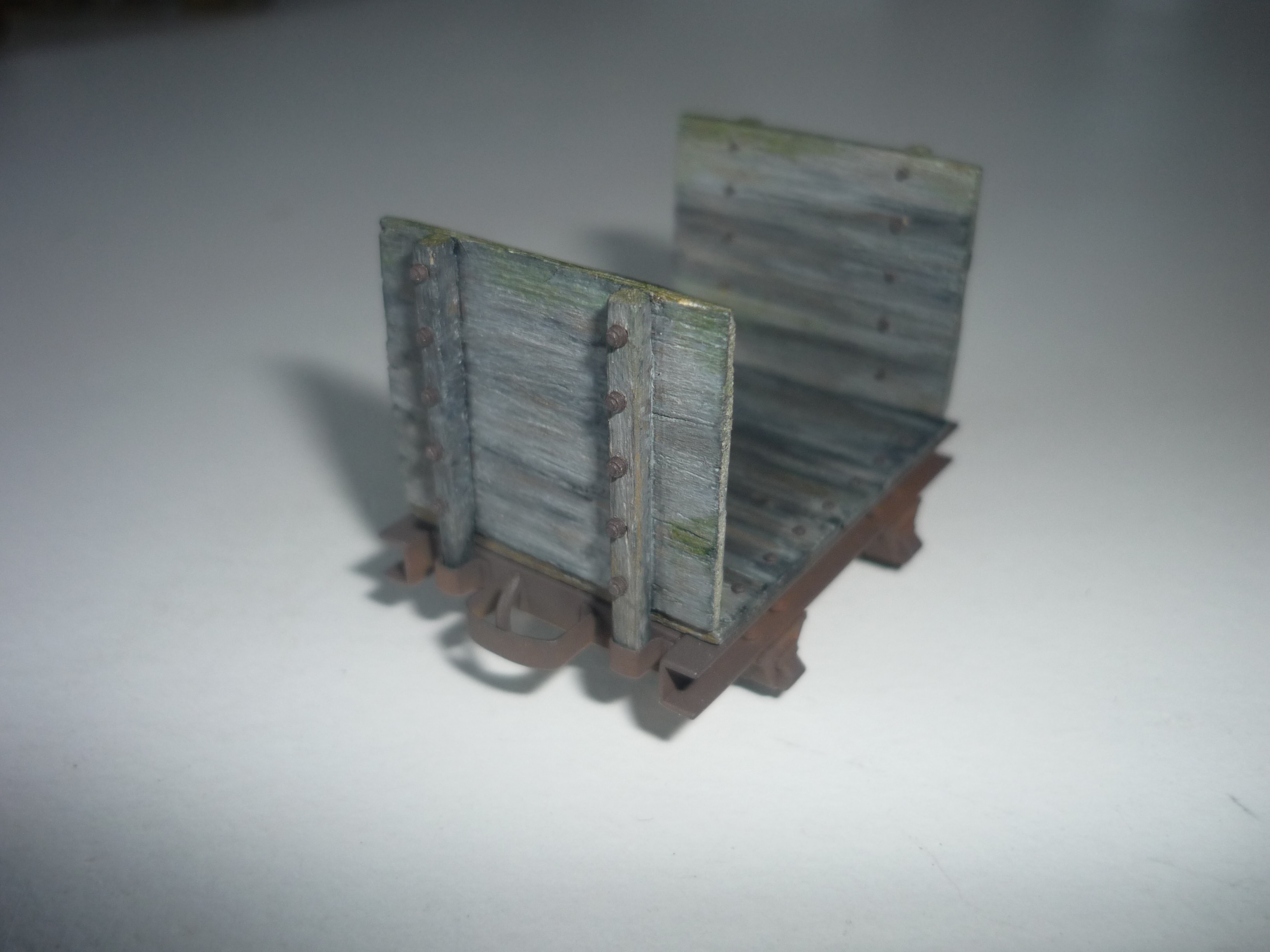

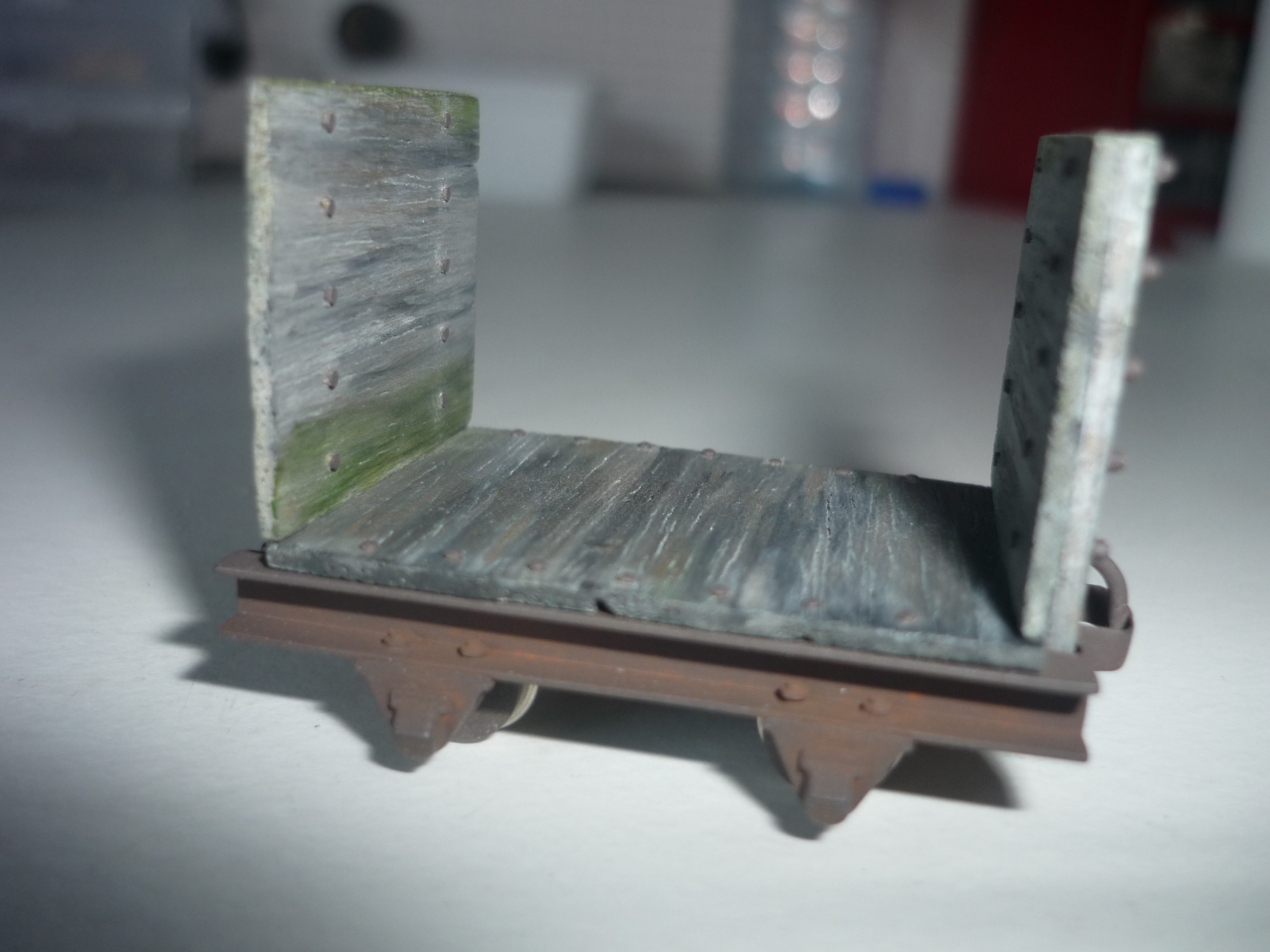

[attachimg=1]

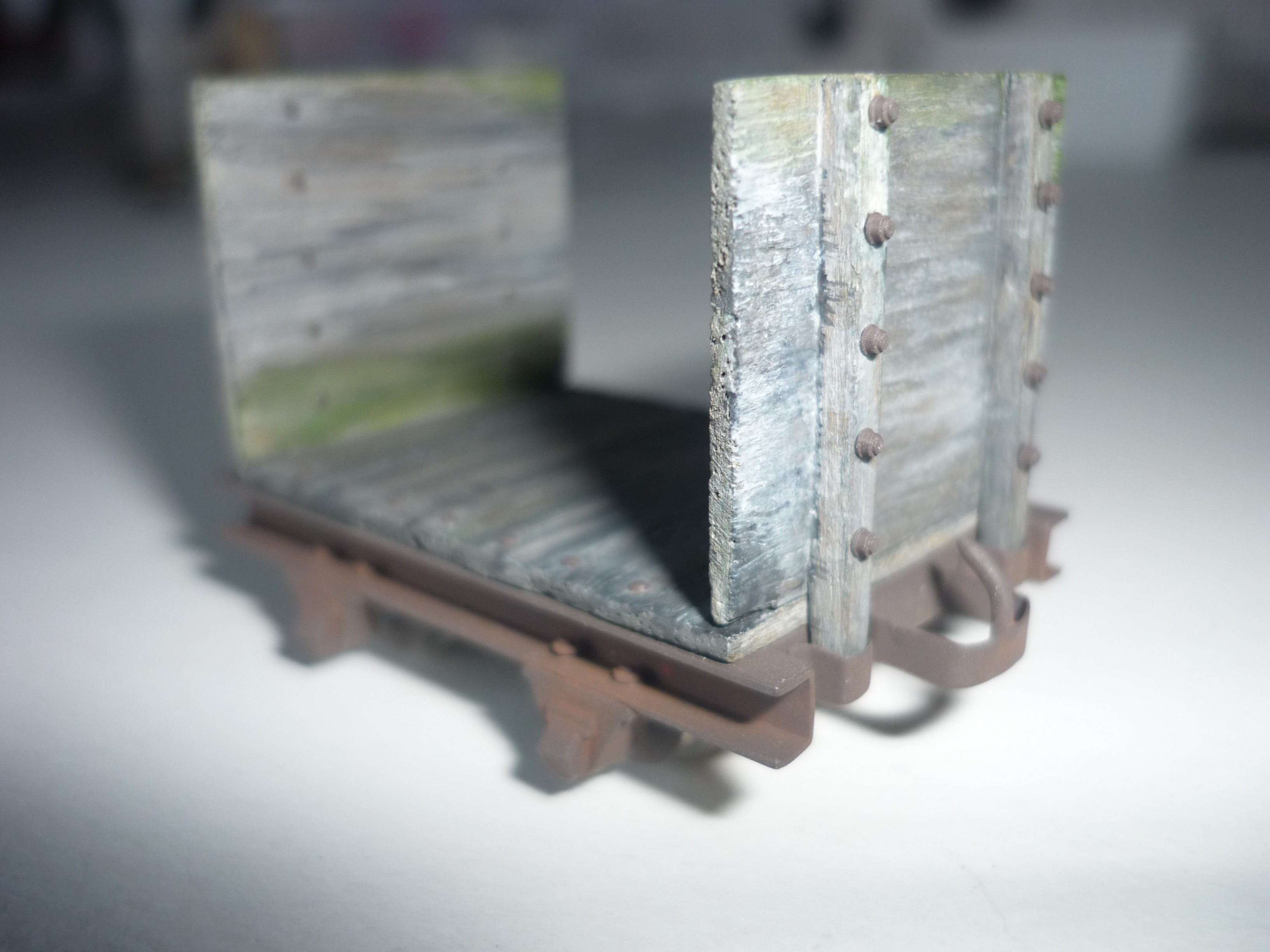

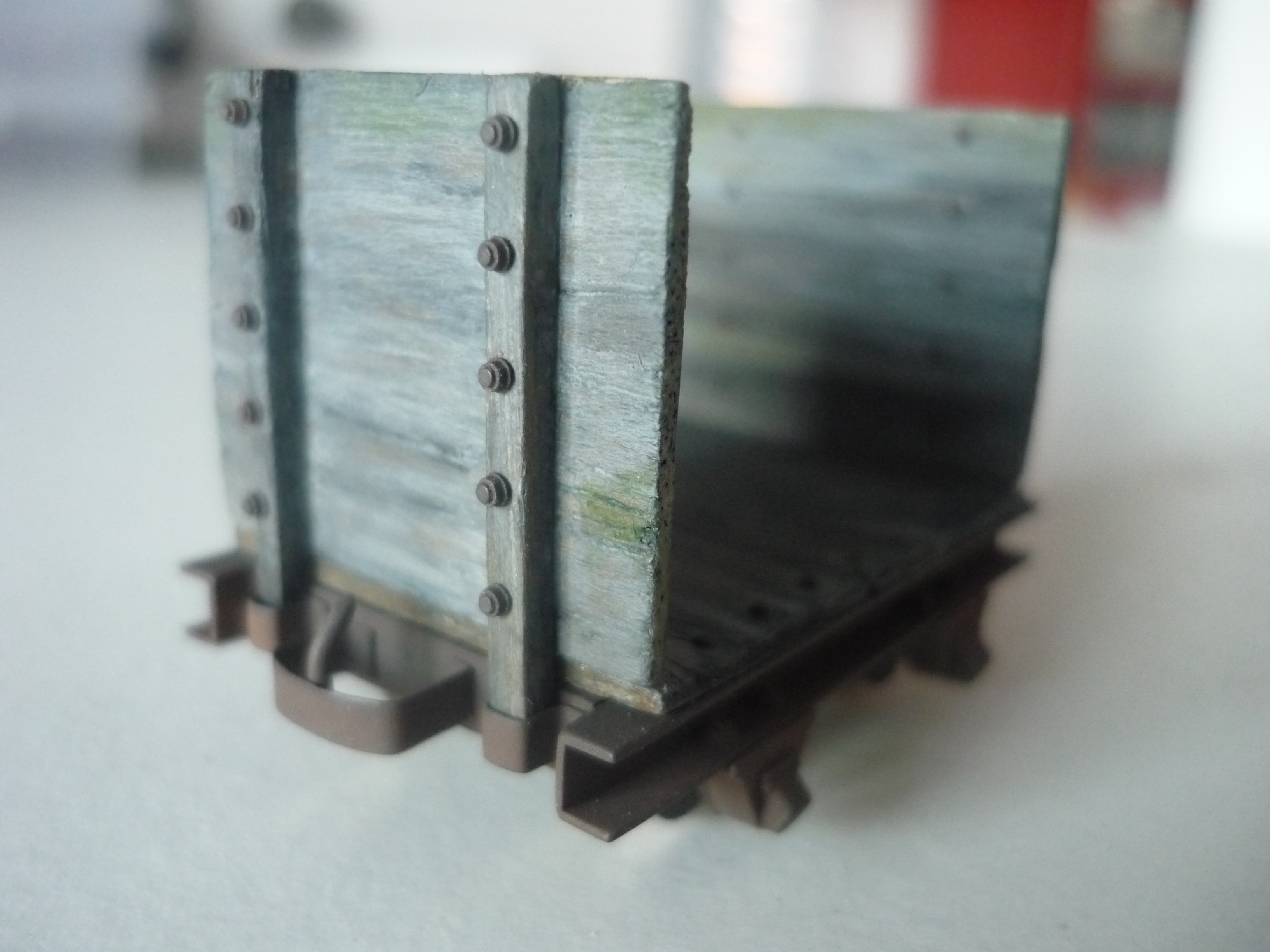

[attachimg=2]

Les pièces métalliques sont peintes couleur chocolat et brossées avec des pigments rouilles

[attachimg=3]

[attachimg=4]

les boulons sont fabriqués avec une imprimante résine

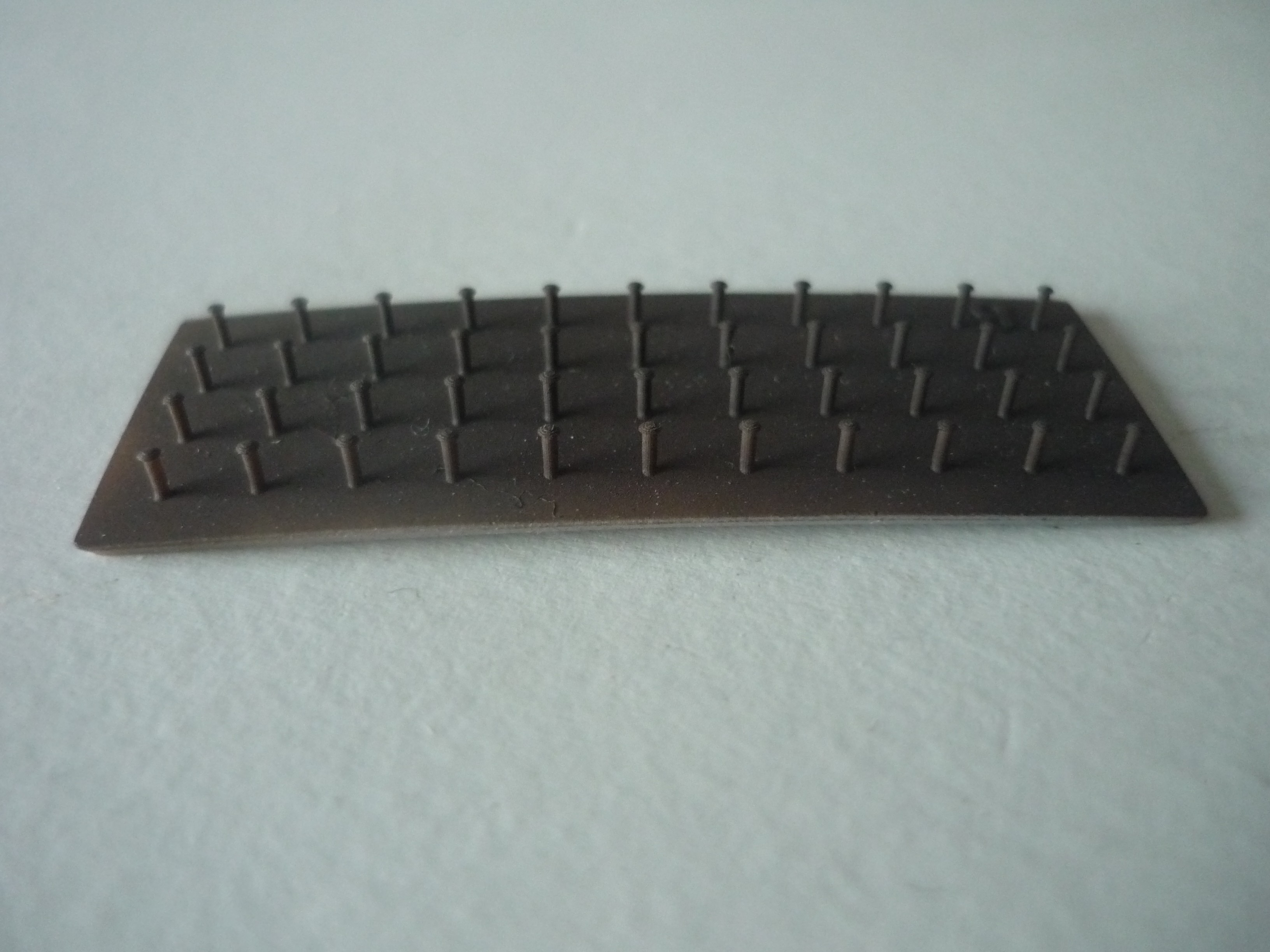

[attachimg=5]

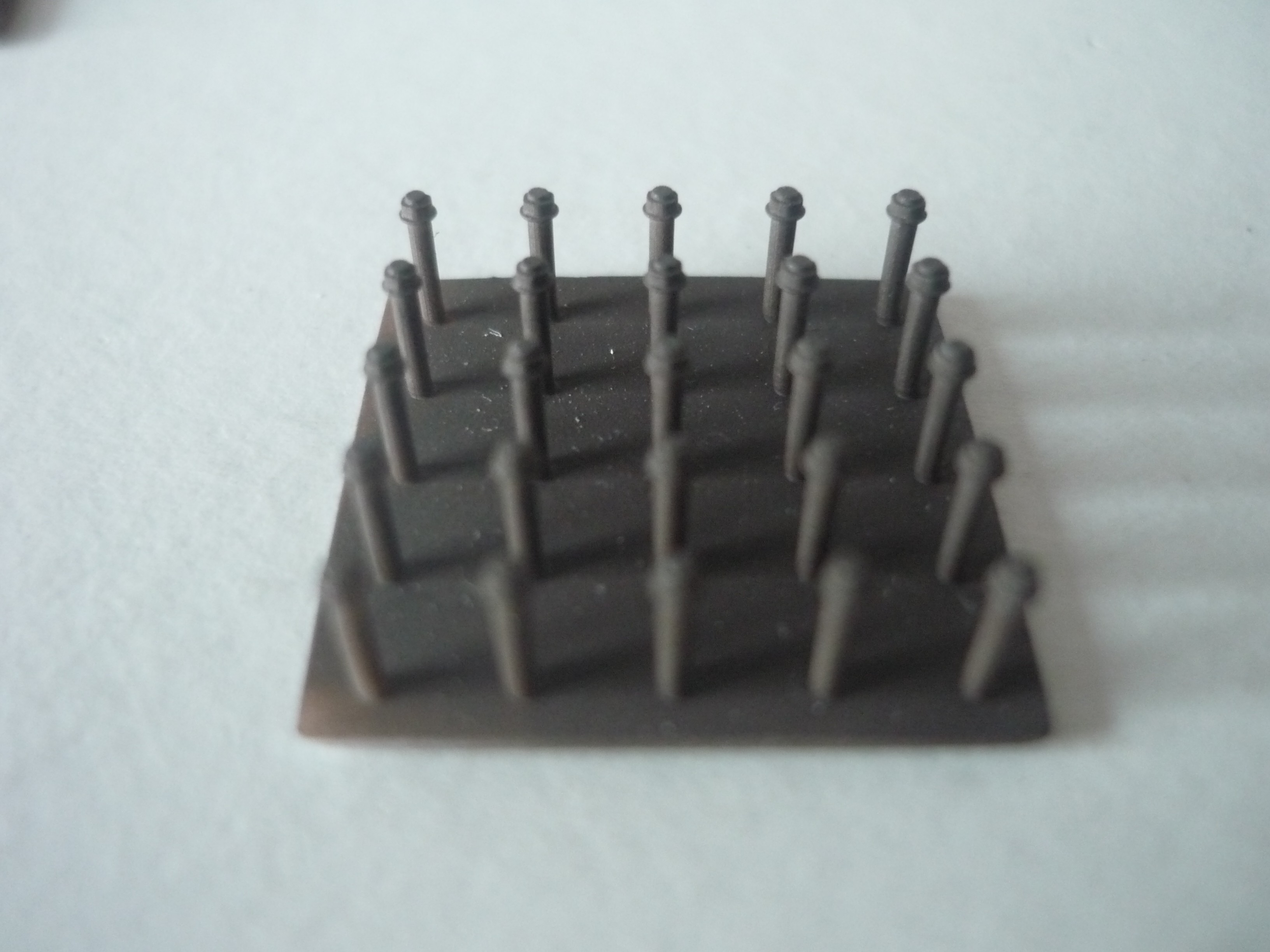

[attachimg=6]

[Bernard JUNK]

Beau wagonnet ! Il me plait bien ...

[Franco Verzetti]

Très réussi, un grand bravo!!

[LGB 58]

Il est bien joli et bien patiné ce petit wagonnet, bravo !
