Projet collectif 2024 - Le matériel roulant TTm de Jean-Pierre

[tyrphon]

Je viens également d'ouvrir ce fil sur mon projet à moi que j'ai.
Je suis moins rapide que l'ami Patrick, mais ça viendra !
Je rappelle que nous sommes au 1/120 !
Tyrphon

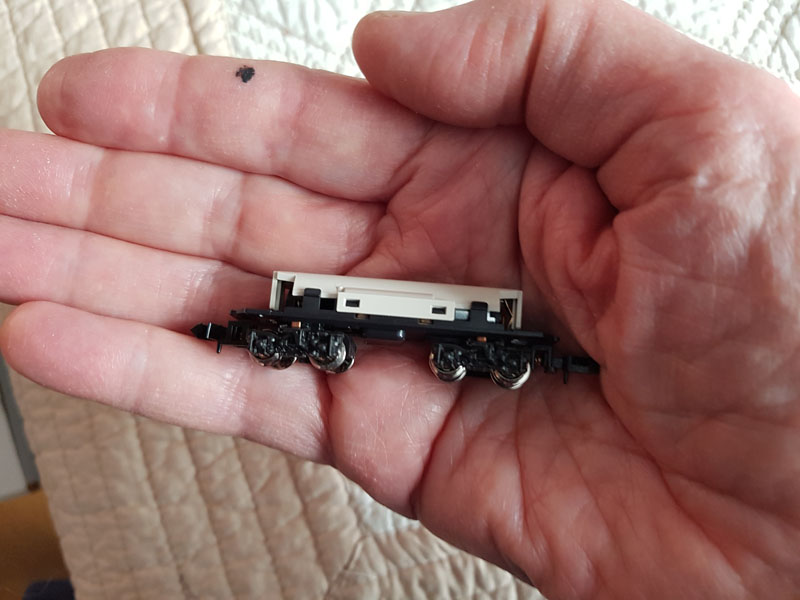

En attendant, voici la puce que j'ai achetée à Micro Modèle hier à St Mandé. Pas gros, et pas cher (22€)


Kato ref 11-105 àu 11-106.

Un seul bogie est moteur, ce qui facilitera l'allongement éventuel du châssis

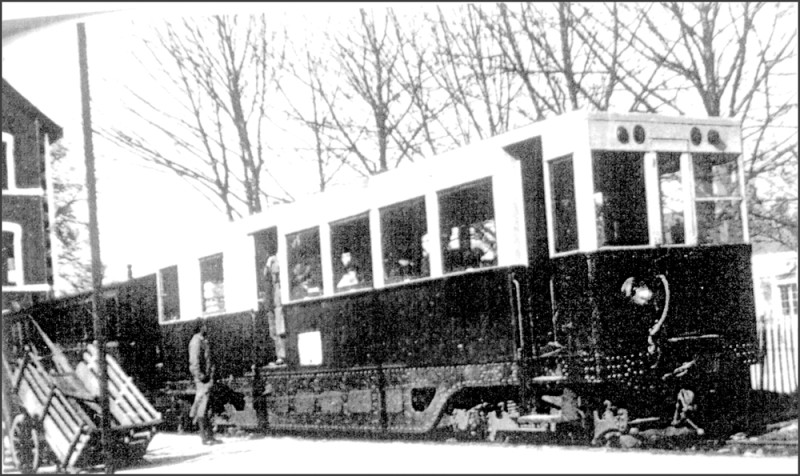

L'idée est de reproduire ça :

Si un seul me fait observer que je ne reproduit pas correctement les bogies "maximum traction", je l'envoie mesurer le diamètre des roues d'une automotrice de chemins de fer forestiers en Sibérie !

En attendant, Patrick peut déjà aller faire trois tours de stade avec sa "Sarre à Bernard" !

[tyrphon]

Eh bien, ça avance !

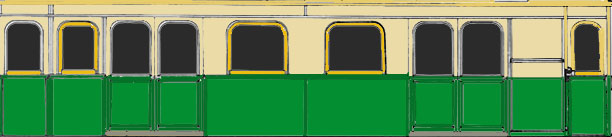

Pour ma part, je commence à concevoir une ébauche en bristol pour visualiser mon Crochat. Voici déjà un flanc à l'échelle que je me suis amusé à mettre en couleurs "pour voir".

crochat flanc.jpg (36.7 Kio) Vu 4232 fois

En vrai, je ne crois pas qu'il y en ait eu de bicolore vert et beige.
Elle sera peut-être mieux en vert à filets, comme sur les TOD.
Et puis, sur cette face, il faut que l'ajoute le ventilateur.

[2ludin]

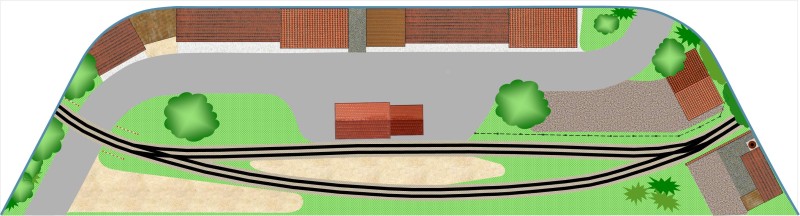

D'après les dimensions données par le professeur Tyrphon, ça doit passer :

[Franco Verzetti]

En vrai, je ne crois pas qu'il y en ait eu de bicolore vert et beige.
Elle sera peut-être mieux en vert à filets, comme sur les TOD.
Et puis, sur cette face, il faut que l'ajoute le ventilateur.

Je la préférais en livrée bicolore

Qu'en pensez vous si au lieu de l'autorail à deux essieux on ferait rouler un mixte MV loco-tram/1voiture/2wagons ?

[tyrphon]

Je viens d'arrêter (provisoirement ?) mon projet d'automotrice Crochat.
En effet, le gros problème est la découpe des fenêtres. J'ai essayé de le faire au cutter... C'est bien petit et le résultat n'était pas joli-joli !
La meilleure méthode serait (sera?)de dessiner les flancs sur ordinateur (j'ai pris des cours d'Inkscape avec l'ami Philippe).
Mais, outre que le dessin sur ordinateur ne m'amuse que modérément, il me faudrait (faudra) un outil de découpe (Silhouette ou Laser), avec en plus tout l'investissement en temps pour dompter la bête.
Comme j'ai plein d'autres choses sur le feu et que je prévois un sérieux boulot pour l'assemblage du réseau, je me suis tourné vers ce que j'aime le mieux, le tyrphonage d'une tyrphonnerie !

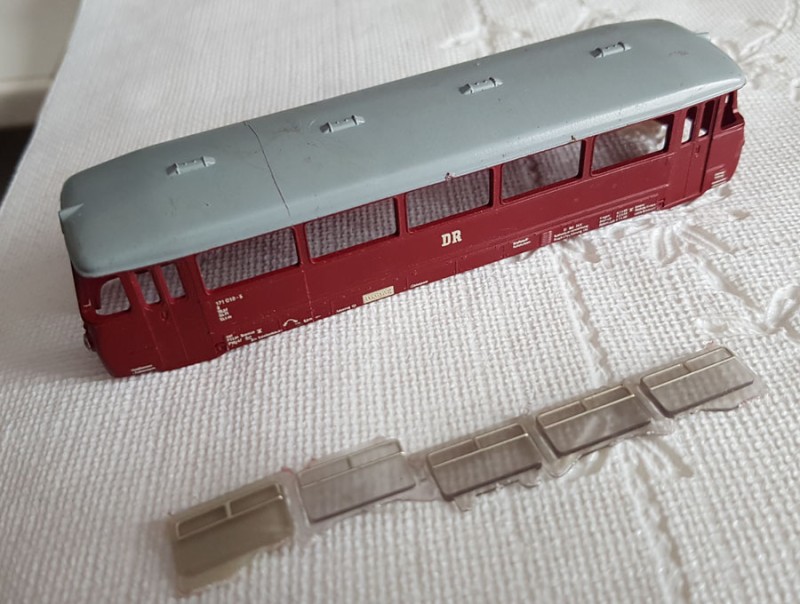

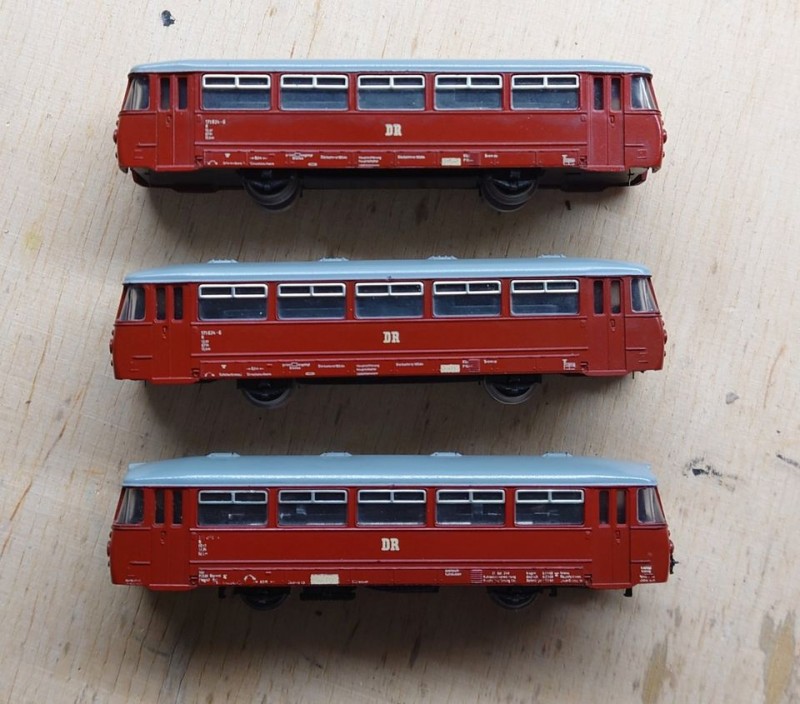

Ce sera donc pour l'instant un modèle libre bricolé à partir d'une caisse de Schienenbus Berliner TT.

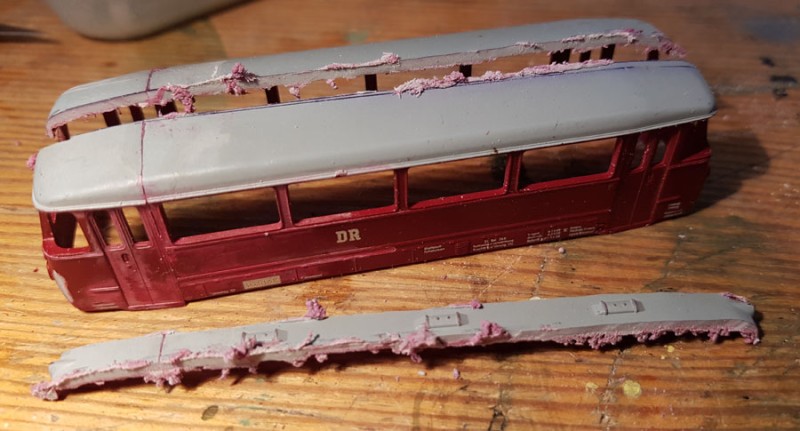

Première opération, suppression d'une travée et recollage des deux bouts, puis tronçonnage de l'ensemble dans le sens de la longueur pour rétrécir l'engin à 2cm.

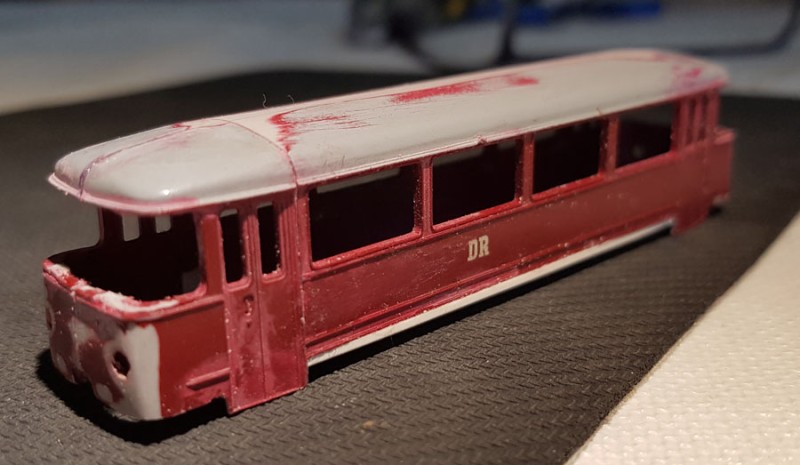

Voici le résultat intermédiaire. La caisse est un peu trop haute pour du métrique.

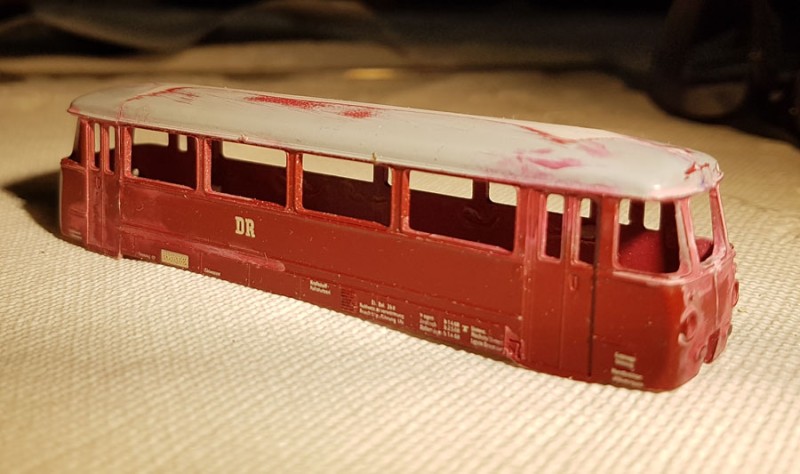

Après des mesures prises sur des engins existants (notamment les SY), je décide d'amputer le bas de caisse. Voici où j'en suis actuellement.

Un peu trop moderne à mon goût, mais ça ira en dépannage...

[Dominique]

Jean Pierre, c’est « comme j’aime ». 30cm de tour de taille en moins la première semaine

[2ludin]


Toujours égal à lui même, le Professeur !
Moi je trouve ça beau (de...) .
'Faut VRAIMENT que je m'y remette !!!
Ce soir, tiens.

lapin qui court.gif (7.1 Kio) Vu 3984 fois

[Franco Verzetti]

Pas mal du tout .... en plus ça donne une touche de modernité

[LGB 58]

Mais qu'est ce que c'est petit

[2ludin]

Nan, c'est les doigts qui sont trop gros...

[jlefebvre]

Bonjour,
A cette échelle, une caisse imprimée en résine serait à mon avis optimale.
Par erreur, j'ai imprimé une caisse de A80D en Ho, c'est ressorti parfaitement.
Sinon, la découpe laser passerait bien aussi. J'ai découpé des "lambrequins", j'étais impressionné par la finesse de la découpe (lambrequins posés sur la gare de Meursault au 1/43).
JL

[LGB 58]

Nan, c'est les doigts qui sont trop gros...

Ah.....d'accord !


[tyrphon]

Bonjour,
A cette échelle, une caisse imprimée en résine serait à mon avis optimale.
Par erreur, j'ai imprimé une caisse de A80D en Ho, c'est ressorti parfaitement.
Sinon, la découpe laser passerait bien aussi. J'ai découpé des "lambrequins", j'étais impressionné par la finesse de la découpe (lambrequins posés sur la gare de Meursault au 1/43).
JL

J'ai envisagé d'acheter une caisse de Billard au 1/120 de Rue d'Etropal (Recreation 21) en vente chez Shapeways, mais j'ai préféré pour l'instant m'en tenir au miséramodélisme. Et puis, l'impression 3D, ça casse comme du verre !
Par ailleurs, si quelqu'un voulait me découper au laser les flancs et extrémités du Crochat, je ne dirais pas non !

[Franco Verzetti]

En tant que le "tyrphonnage" est en cours je me permets de suggérer ça ...


éliminer les montants barrés en azur et les remplacer par ceux en jaune, comme ça on aurait six baies au lieu de trois et si on ajoute un radiateur sur une des extrémités l'aspect final devrait évoquer assez bien un autorail ancien recarrossé

[2ludin]

Oui mais les fenêtres, l'éternel problème, ne correspondront plus : le vitrage d'origine comporte les entourages etc.


[2ludin]

Chose promise...
viewtopic.php?p=43308#p43308

[Philippe Fontana]

.....
si quelqu'un voulait me découper au laser les flancs et extrémités du Crochat, je ne dirais pas non !

Pas de pb pour la découpe, je peux le faire*

MAIS

il faudrait avoir le dessin et surtout la matière.
Ce qui nécessite donc un peu de coordination préalable.
La matière j'en ai peut être mais l'épaisseur influera le reste du dessin etc ...


* et volontier! Une très modeste participation à ce sympathique projet.

[jlefebvre]

Bonjour,
Volontaire pour tenter !
Il me faut un dessin Inkscape ou un PDF avec des paramètres à définir.
Je propose du 0,3.
JL

[tyrphon]

Ciel ! deux volontaires !

L'intérêt du laser, c'est qu'en plus de la découpe, on doit pouvoir graver des détails, en particulier les encadrements de portes. Par contre, je ne sais pas si à cette petite échelle, il est réaliste de réaliser des empilements (châssis de fenêtres en retrait, par exemple).

Je ne suis pas prêt pour l'instant à me lancer dans des dessins Inkscape, pour lesquels j'aurai de toutes façons besoin des conseils éclairés de Philippe, car je me sens juste capable de faire des "patrons" de découpe par "Silhouette", mais je ne maitrise absolument pas les paramètres spécifiques au laser (prise en compte de la largeur de trait de découpe, profondeur de gravure...).

[Philippe Fontana]

Ciel ! deux volontaires !

L'intérêt du laser, c'est qu'en plus de la découpe, on doit pouvoir graver des détails, en particulier les encadrements de portes. Par contre, je ne sais pas si à cette petite échelle, il est réaliste de réaliser des empilements (châssis de fenêtres en retrait, par exemple).

Je ne suis pas prêt pour l'instant à me lancer dans des dessins Inkscape, pour lesquels j'aurai de toutes façons besoin des conseils éclairés de Philippe, car je me sens juste capable de faire des "patrons" de découpe par "Silhouette", mais je ne maitrise absolument pas les paramètres spécifiques au laser (prise en compte de la largeur de trait de découpe, profondeur de gravure...).

Pour la première étape un patron de découpe "Silhouette" est amplement suffisant, (c'est un dessin en vectoriel, il suffira de trouver la méthode de transfert).
Pour ce qui est du choix gravure ou plusieurs épaisseurs, un test le dira, mais perso j'aime bien les plusieurs épaisseurs parce que ça évite les débordements de la peinture !

[jlefebvre]

Philippe, je t'ai envoyé un MP ...
JL

[tyrphon]

Pour la première étape un patron de découpe "Silhouette" est amplement suffisant, (c'est un dessin en vectoriel, il suffira de trouver la méthode de transfert).
Pour ce qui est du choix gravure ou plusieurs épaisseurs, un test le dira, mais perso j'aime bien les plusieurs épaisseurs parce que ça évite les débordements de la peinture !

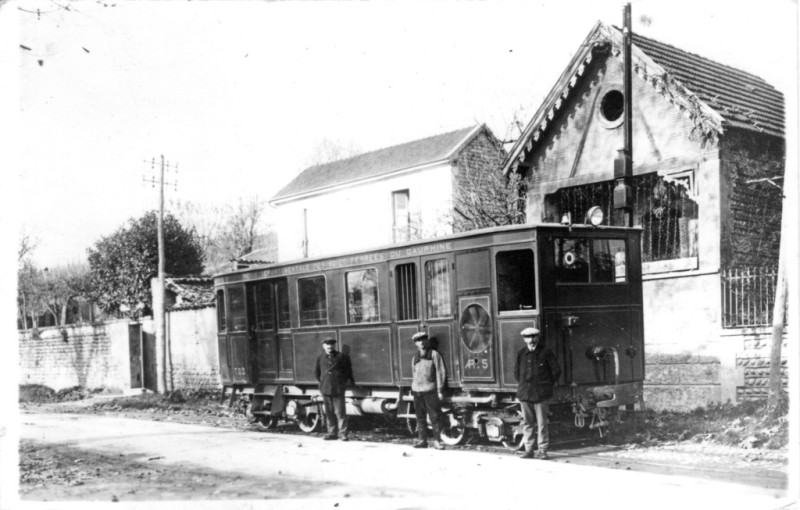

En fait, je viens de m'apercevoir sur une photo qu'il n'y avait pas de châssis de fenêtres apparents. Inutile donc de se fatiguer à faire plusieurs épaisseurs. Quant aux couvre-joints, à cette échelle, ils ne se verront pas. Par contre, il faudra que les contours des portes soient marqués même s'ils sont peu visibles en réalité.

Le dessin de MTVS, comme toujours, est très approximatif. Notons également les arrondis du haut des fenêtres qui sont très surdimensionnés !

Je verrai si j'arrive à retrouver le goût - et le temps - de me remettre au dessin vectoriel ce printemps, ou plutôt cet été...

[Franco Verzetti]

Je viens de recevoir le dernier Voie Libre où il y a le plan d'un autorail à accumulateurs des CF Economiques de Charente .... si peut intéresser ....

[2ludin]

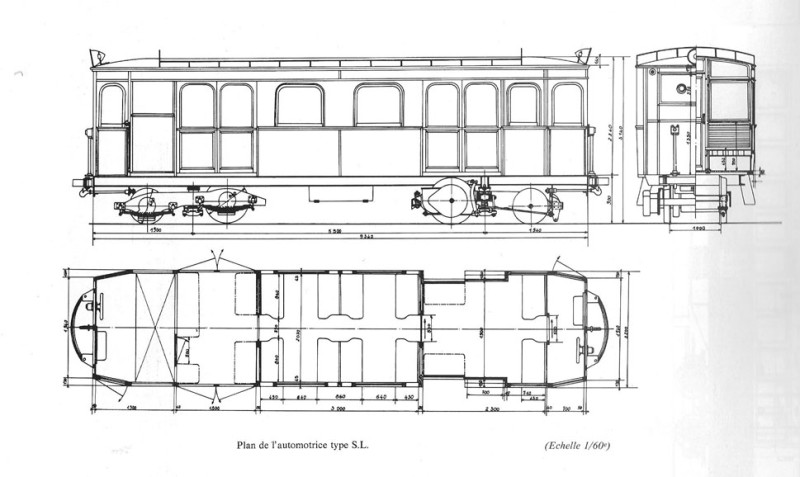

Celle-là ?

Mais elle est beaucoup plus longue.

[Franco Verzetti]

J'avoue de ne m'etre pas concentré sur le détails mais seulement sur l'allure générale, c'est surtout le chassis qui m'a attiré
