Lorsqu,on repousse la tole avec le poinçon elle prend la forme du rivet mais il y a aussi une déformation de la tole qui se produit autour du rivet et tout le long de la ligne de rivet. Avec une tole de 0,2 maleable j'arrive à réformer à peu pres la tôle en la repoussant avec l'extrémité d'un ...

bonjour à tous

pour répondre à Franck
j'utilise une plaque de laiton malléable de 0.2 mm
la matrice a été usinée avec une fraise boule de 0.7 et le poinçon tourné à 0.5mm . En appuyant plus ou moins fort sur le manche du support j'arrive à obtenir des rivets de différente taille. En gros les ...

bonjour à tous
pour répondre à Franck : il y a une explication en page 2 concernant le rivetage des boites à eau
depuis , j'ai amélioré le systéme


j'utilise un support de perceuse et une table X Y de chez proxxon


la matrice est insérée dans la plaque de droite
la ...

la locomotive est enfin terminée. Après avoir fait pas mal de modification au niveau du châssis , de l’embiellage et des cylindres , la locomotive roule. La transmission entre le moteur et l'essieu arrière et faite d'une visse sans fin, d'une roue dentée, de deux poulies et d'une courroie. Celle ci ...

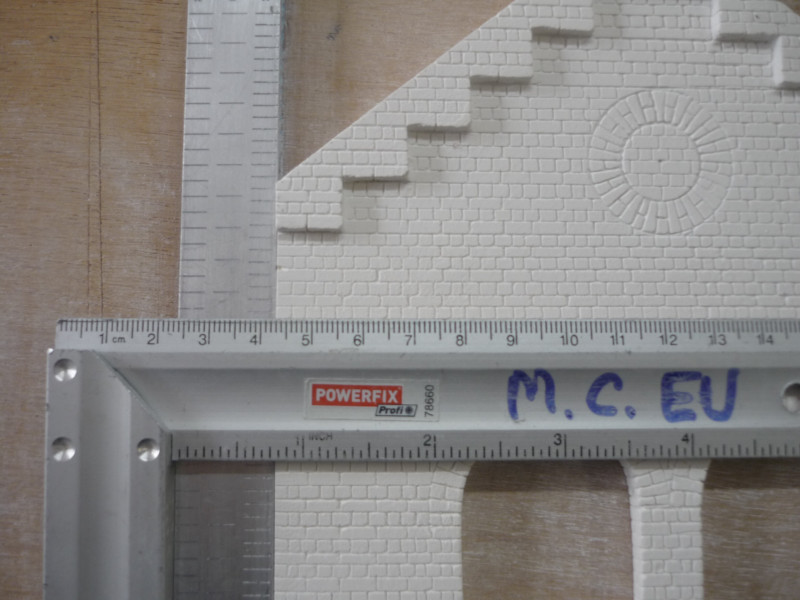

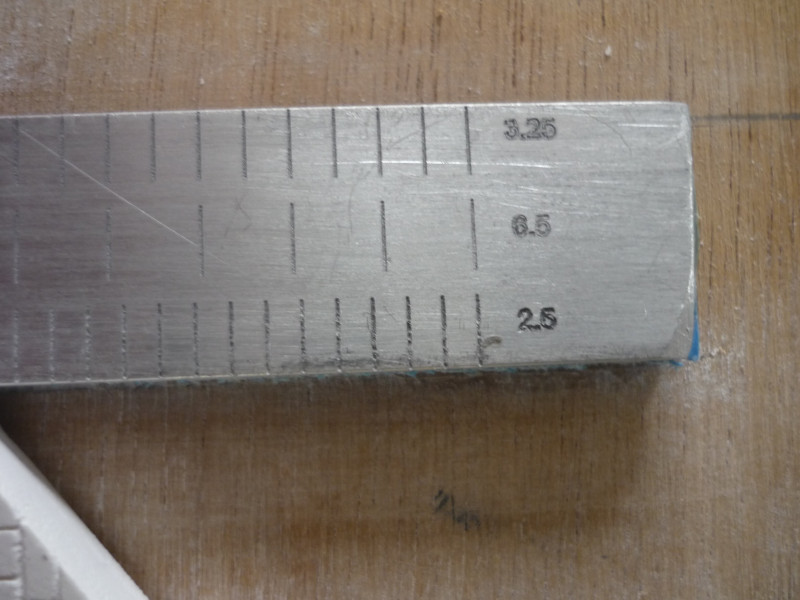

pour le gravage des briques, j'ai fabriqué à l'aide d'une CNC une règle graduée correspondant aux dimensions d'une brique au 1/35 .J'utilise du plâtre à modeler et j'attend le séchage complet avant gravage.

bonjour à tous

voici un nouveau bâtiment qui sera implanté sur le futur réseau qui aura comme thème une briquèterie


Comme d’habitude, les murs sont fabriqués en plâtre et les joints de briques gravés à la pointe à tracer


Les fenêtres, rambarde, escalier et enseigne de bureau ...

bonjour à tous

voici un nouveau bâtiment qui sera implanté sur le futur réseau qui aura comme thème une briquèterie


Comme d’habitude, les murs sont fabriqués en plâtre et les joints de briques gravés à la pointe à tracer


Les fenêtres, rambarde, escalier et enseigne de bureau ...

L'année derniere, je voulai investir dans une imprimante résine pour fabriquer des pieces de petites tailles . En effet le choix n'est pas évident. J'ai choisi une phrozen sonic mini 4k. Je suis tres satisfait de cette petite imprimante. J'utilise la résine phrozen aqua grey 4k. PHROZEN fait aussi ...

bonjours à tous
pour ceux qui seraient intéréssé par fusion 360, une serie de video tres bien faite expliquant le fonctionnement du logiciel
https://www.youtube.com/channel/UCU7TQ3 ... 8-g/videos

bonjour à tous
comme logiciel, j'utilise fusion 360. Il faut juste s' inscrire sur le site et prendre une licence qui est gratuite pour les particuliers ou étudiant. Il faut prendre la version pro pour avoir toutes les fonctions mais la version gratuite offre un pannel de fonction qui est largement ...

bonjour Patrick
bravo pour les resultats d impression
Etant aussi intérressé par l 'impression résine , pourrais tu nous donner les differents reglages de l'imprimante (temps d exposition ,vitesse etc )  la resine employée  ainsi que l'épaisseur des paroies
amicalement

bonjour Laurent
beau model. Peux tu apporter des precisions sur l'embiellage et le levier. Sont ils fait en imprimante 3 d? Est ce que l 'ensemble est foctionnel? Quel est l'échelle de ton model

amicalement

Gerard Finet

Merci à tous pour ces compliment. C'est encourageant pour le prochain bâtiment
Pour ce qui est de la boîte de camembert, je ne l'utilisé pas car je n'aime pas ce fromage malgré  que j'habite en Normandie

voici le lien du premier batiment construit en platre .On trouve les explications concernant le gravage des brique
https://forums.gemme.org/index.php/topi ... l#msg28450

bonjour à tous

Je vous présente en photo un nouveau batiment qui fera parti de mon futur réseau industriel,
Comme d’habitude, j’ai utilisé du plâtre pour les murs, des tôles d’alu provenant de canette pour fabriquer les tuiles et les tôles ondulées, un tube de sauce tomate pour la gouttière, du ...

bonjour à tous

Voici la suite de la construction d un wagonnet à l’échelle 1/35 roulant sur voie de 60

Le plancher et les ridelles ont été teinté en chêne foncé. Ensuite de la peinture à l’eau noire blanche et verte ont été utilisées pour patiner le bois

[attachimg=1]

[attachimg=2]

Les pièces ...

bonjour à tous

C'est une fraiseuse made in china pilotée par cnc usb controller. J'utilise freecad pour les programmes de fraisage.
Je n'avais pas pensé d'utiliser des axes à pointe. Il faudrait que j'équipe le prochain wagonnet avec ces axes pour voir la différence.
Le diamètre des roues est de 7 ...

Bonjour à tous
Le model est à l'échelle 1/35
Toutes les pièces sont usinées à la cnc. Ce wagonnet est le premier d'une série. Beaucoup de pièces seront usinées par la suite. C'est la qu'on retrouve un des avantages de la cnc , l'usinage des pièces est identique.Cela permet aussi de gagner du temps ...

bonjour à tous
voici la construction d'un wagonnet qui sera tracté par le locotracteur gmeinder.

sur la photos, voici les différents éléments constituant le châssis
[attachimg=1]

un gabarit permet de maintenir les pièces en position pour le soudage
[attachimg=2]

le châssis soudé
[attachimg=3 ...

suite
[attachimg=1]

l'entrée du batiment coté voie de 60
le fer I au dessus de la porte est fabriqué en résine avec une imprimante 3D

[attachimg=2]

Le bardage est découpé dans une planche de bois de cagette. De l'encre gris tourterelle ainsi qu'un ponçage et une patine à permis d'obtenir cette ...

La machine de fabrication maison équipée de rouleaux dentées provenant d'une machine à écrire permet de fabriquer les tôle ondulées

[attachimg=1]

la suite avec les photos

Quelques briques sont repeintes
d'une couleur différente

[attachimg=1]

[attachimg=2]

la toiture est fabriquée avec des tôles d'alu provenant de canette de soda.

[attachimg=3]

[attachimg=4]

Quelques vues du toit avec la gouttière. Un tube de sauce tomate m'a permis ...

bonjour a tous

je vous présente un nouveau batiment qui sera implanté sur mon futur réseau industriel

Comme d' habitude, les murs sont moulés en plâtre, la toiture en cannette d'alu, le bardage en bois de cagette, les portes en carton et les gouttières en tube de sauce tomate.

[attachimg=1]

vue ...

bonjour à tous

Après plusieurs mois d'absence sur le forum et en espérant que tout le monde va bien, voici quelques photos du gmeinder équipé de ces plaques constructeur

[attachimg=1]

[attachimg=2]

[attachimg=3]

ces plaque en photodecoupe ont été peint en noir et après séchage un léger ponçage ...

Pour la partie mâle, l'outil est un morceau de métal dont l'épaisseur correspond aux encoches de la matrice.Les emboutissages se font les uns derrière les autres pour que la bande de métal puisse bien épouser la forme de la matrice. C'est un travail répétitif mais qui donne de bon résultat. En ce ...
