Allier : De Dion MH (HOm) & Om

[Robert Goyvaerts]

Beau travail Yvan.

[Y]

Merci à tous,

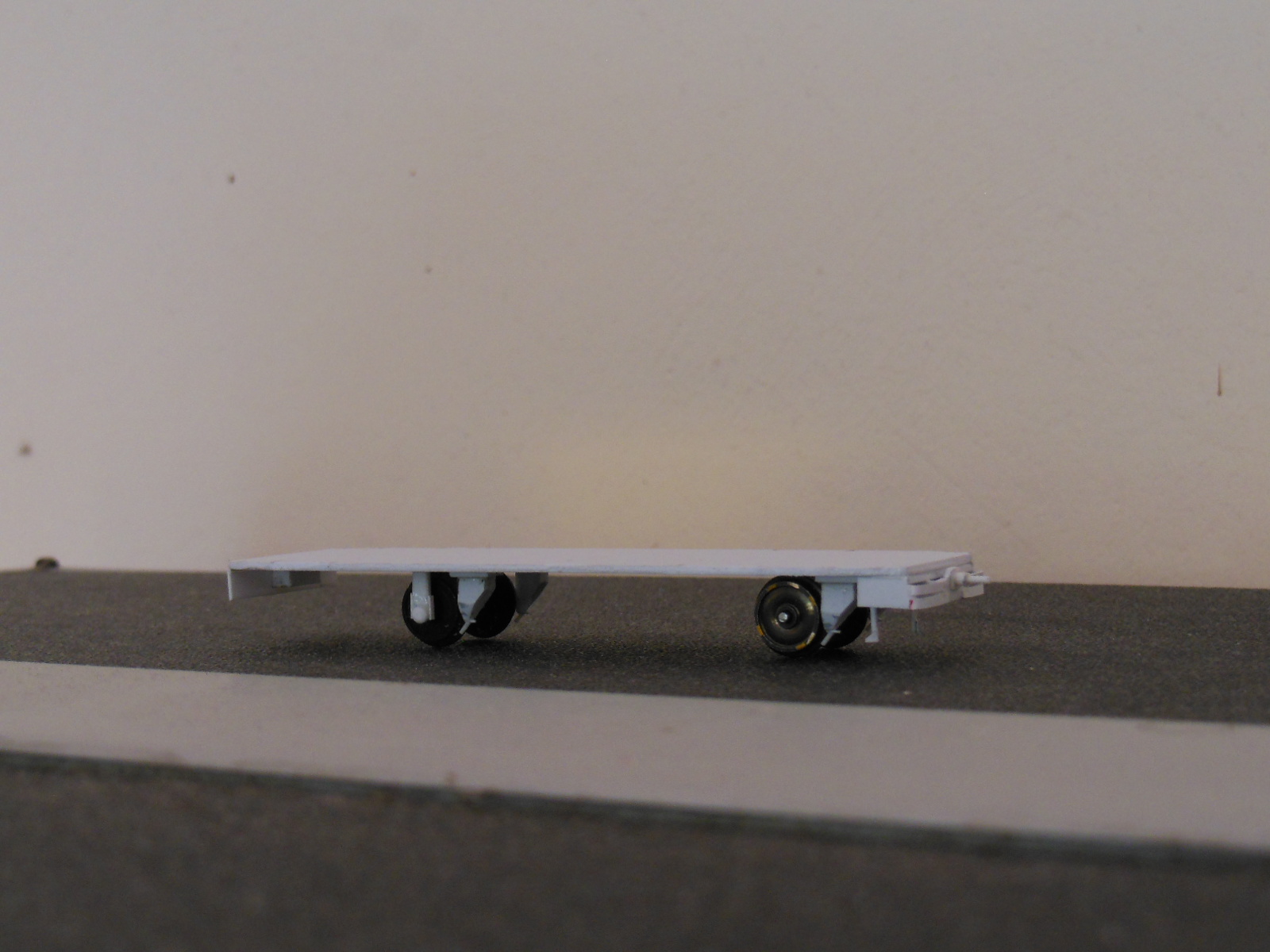

départ du châssis :

[attachimg=1]

à bientôt,
Yvan

[Y]

Pour le châssis, j'ai juste mis le visible commun à tous les autorails; en scrutant les ombres, il a dut y avoir quelques évolutions

J'en suis là :

[attachimg=1]

[attachimg=2]

[attachimg=3]

[attachimg=4]

[attachimg=5]

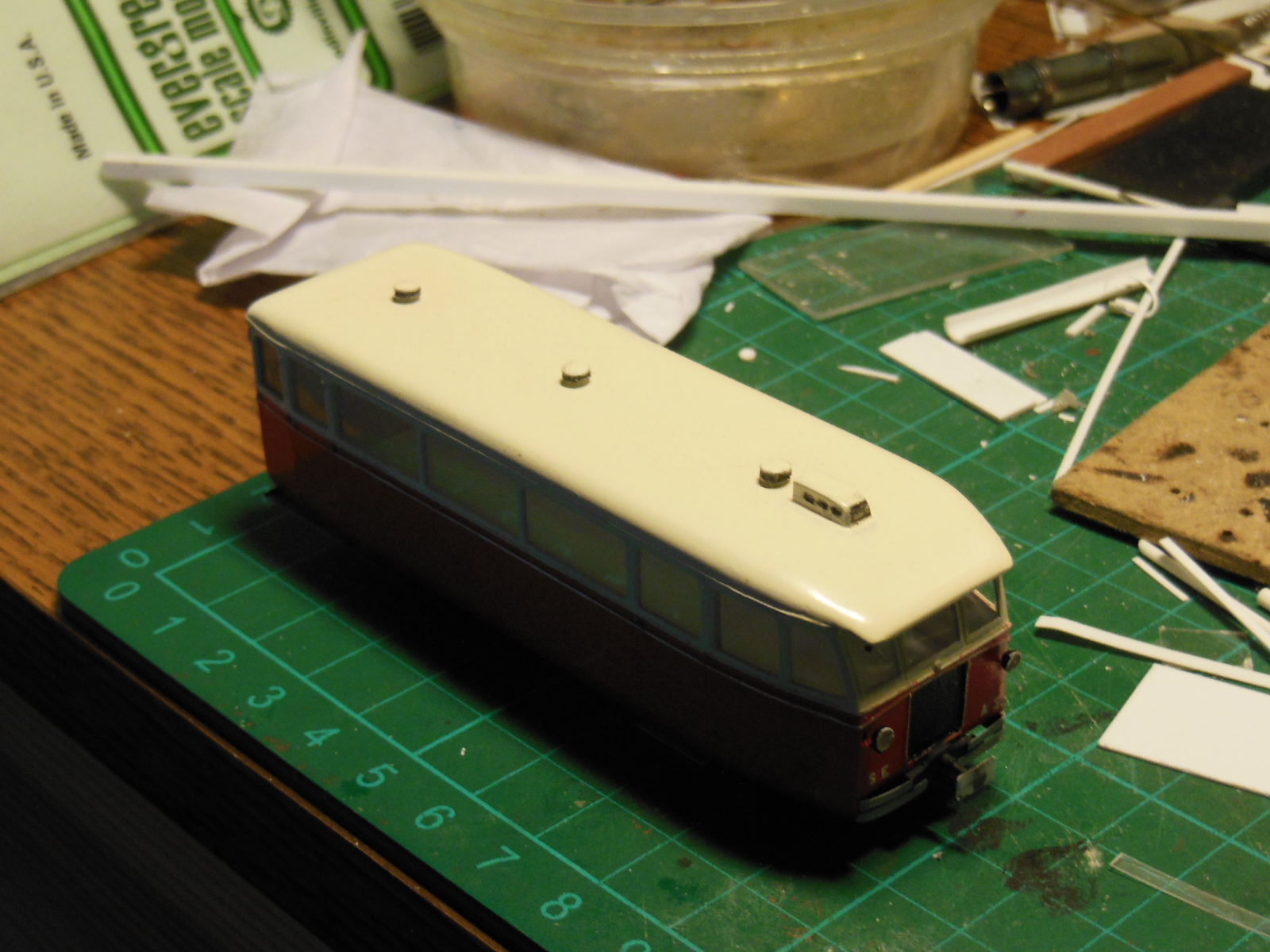

Gros défaut qui apparait à force d'avoir le nez dessus,
la toiture est trop plate, faut que je la galbe plus

à bientôt,
Yvan

[malletslm]

Bon dis-donc, pour un châssis sommairement évoqué...


[quote="Y"](...) Gros défaut qui apparait à force d'avoir le nez dessus,
la toiture est trop plate, faut que je la galbe plus (...)[/quote]

Il suffisait de ne rien nous dire !!!

Il m'a fallu rouvrir l'étude des ed. de l'Ormet pour l'admettre : en fait, sur les vrais, cette toiture plus "bossue" que sur ton modèle réduit n'apparaît vraiment QUE sous l'angle de vue "3/4 avant" : c'est traître...

[Y]

[quote="malletslm"]
Il m'a fallu rouvrir l'étude des ed. de l'Ormet pour l'admettre : en fait, sur les vrais, cette toiture plus "bossue" que sur ton modèle réduit n'apparaît vraiment QUE sous l'angle de vue "3/4 avant" : c'est traître...
[/quote]

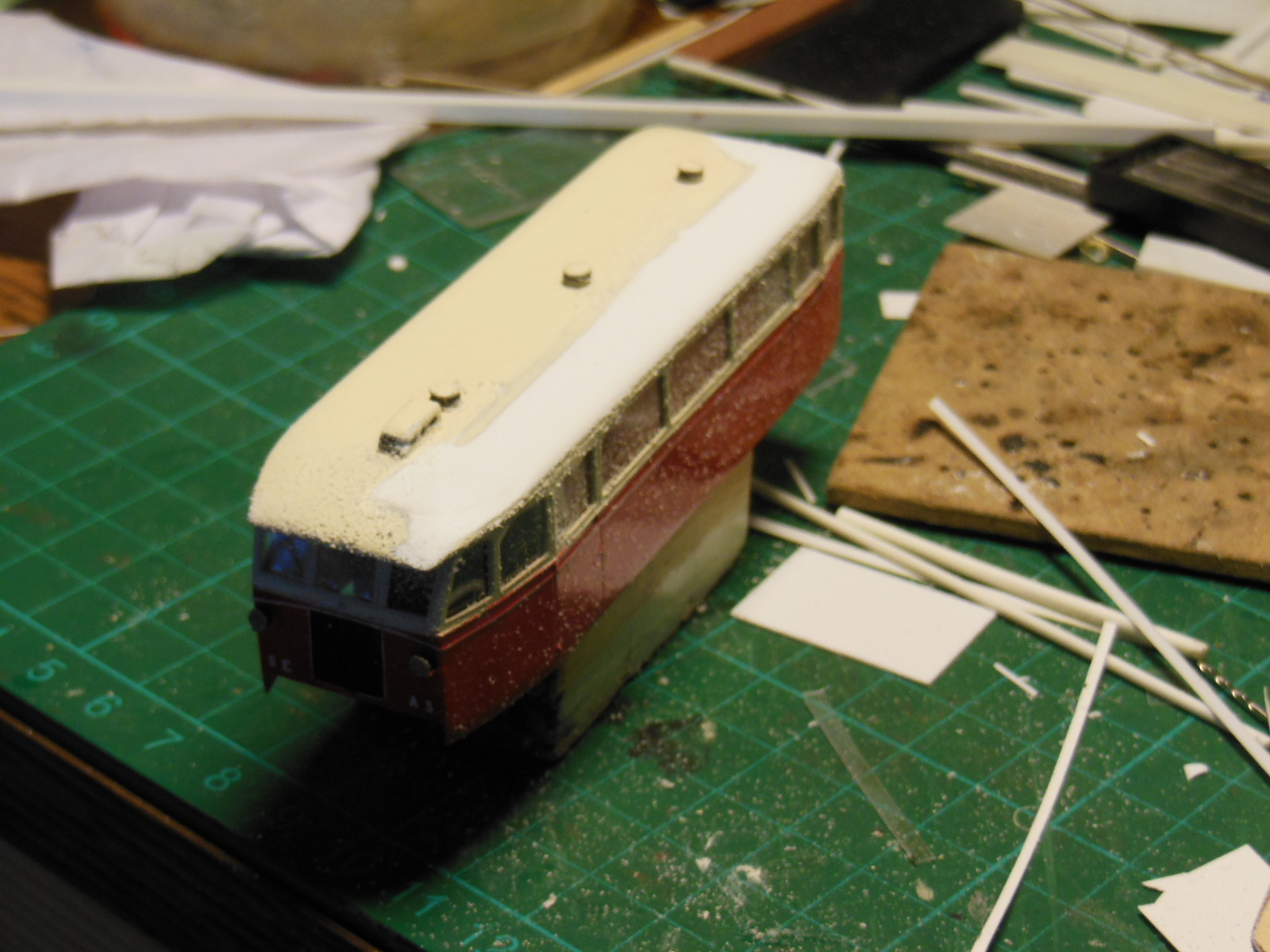

Sûr que j'aurai préféré que ce soit déjà correct, mais comme c'est un truc pour étudier ce genre de défaut, je me lance dans les travaux de réhabilitation

[attachimg=1]

j'espère que l'opération ne sera pas traumatisante

Bonne soirée,
Yvan

[Y]

La reprise de toiture est terminée, quelques détails ont souffert de cette chirurgie assez lourde. Mais rien d'irréversible

Je poste donc quelques vues de l'état post opératoire

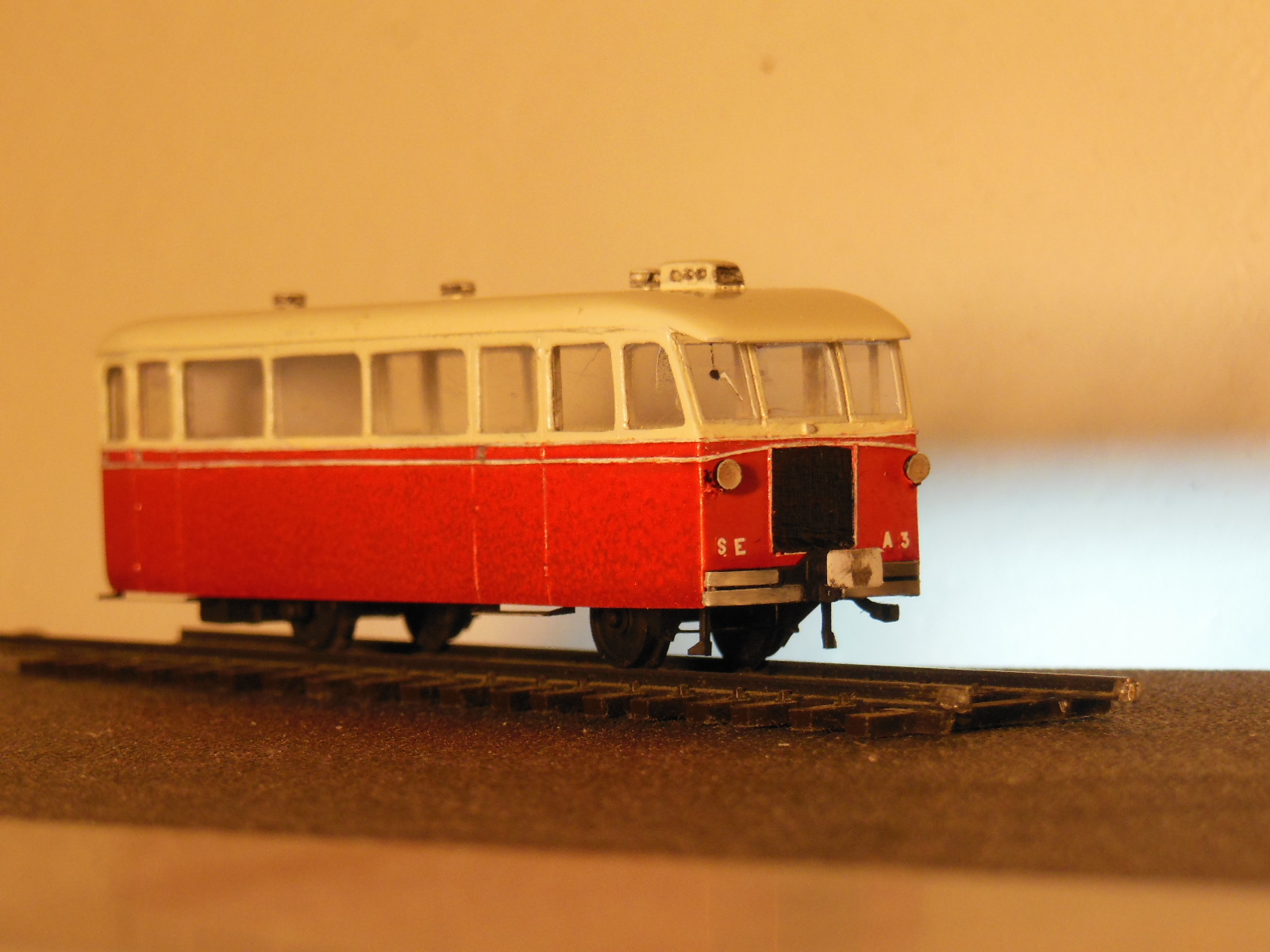

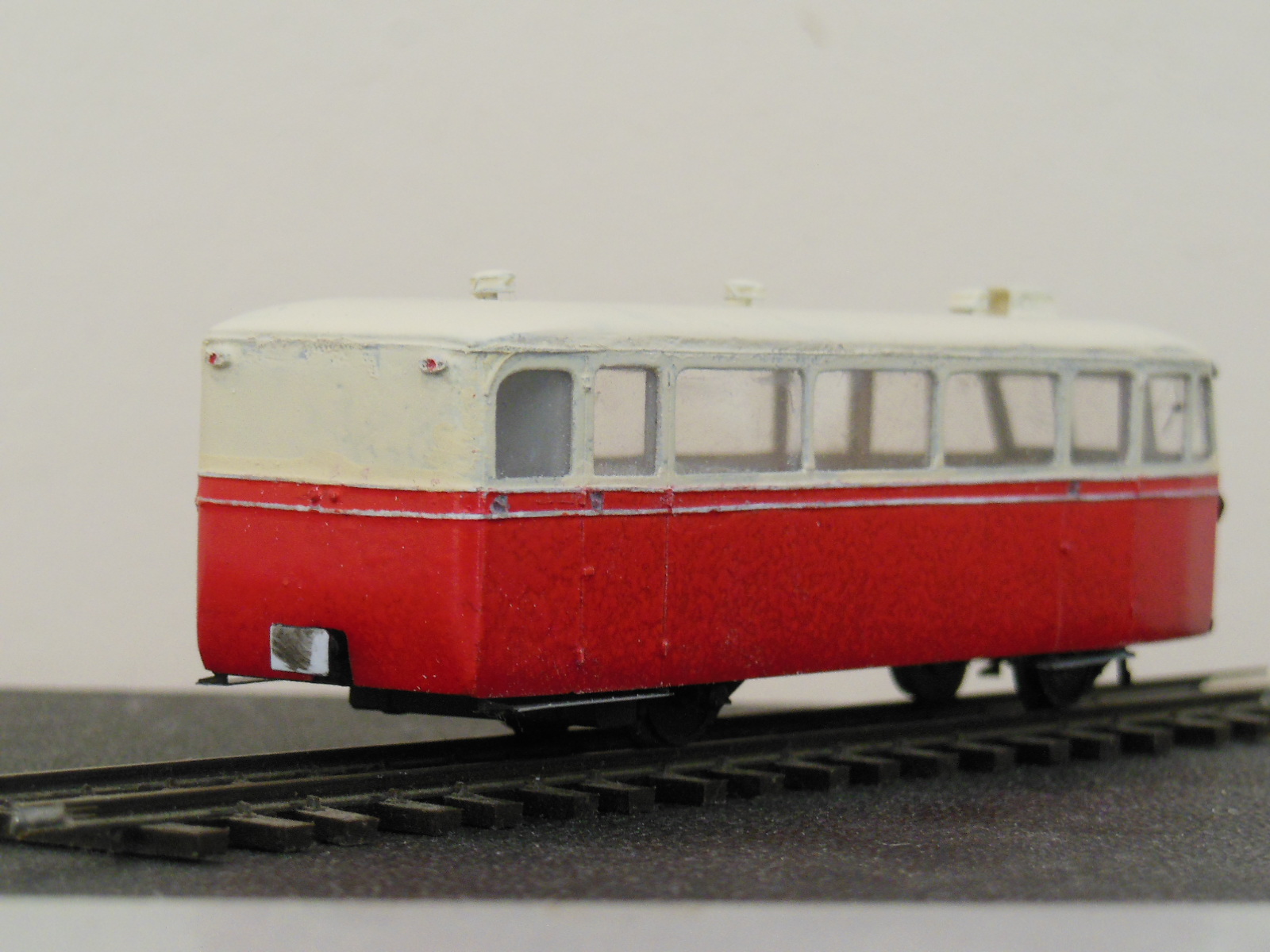

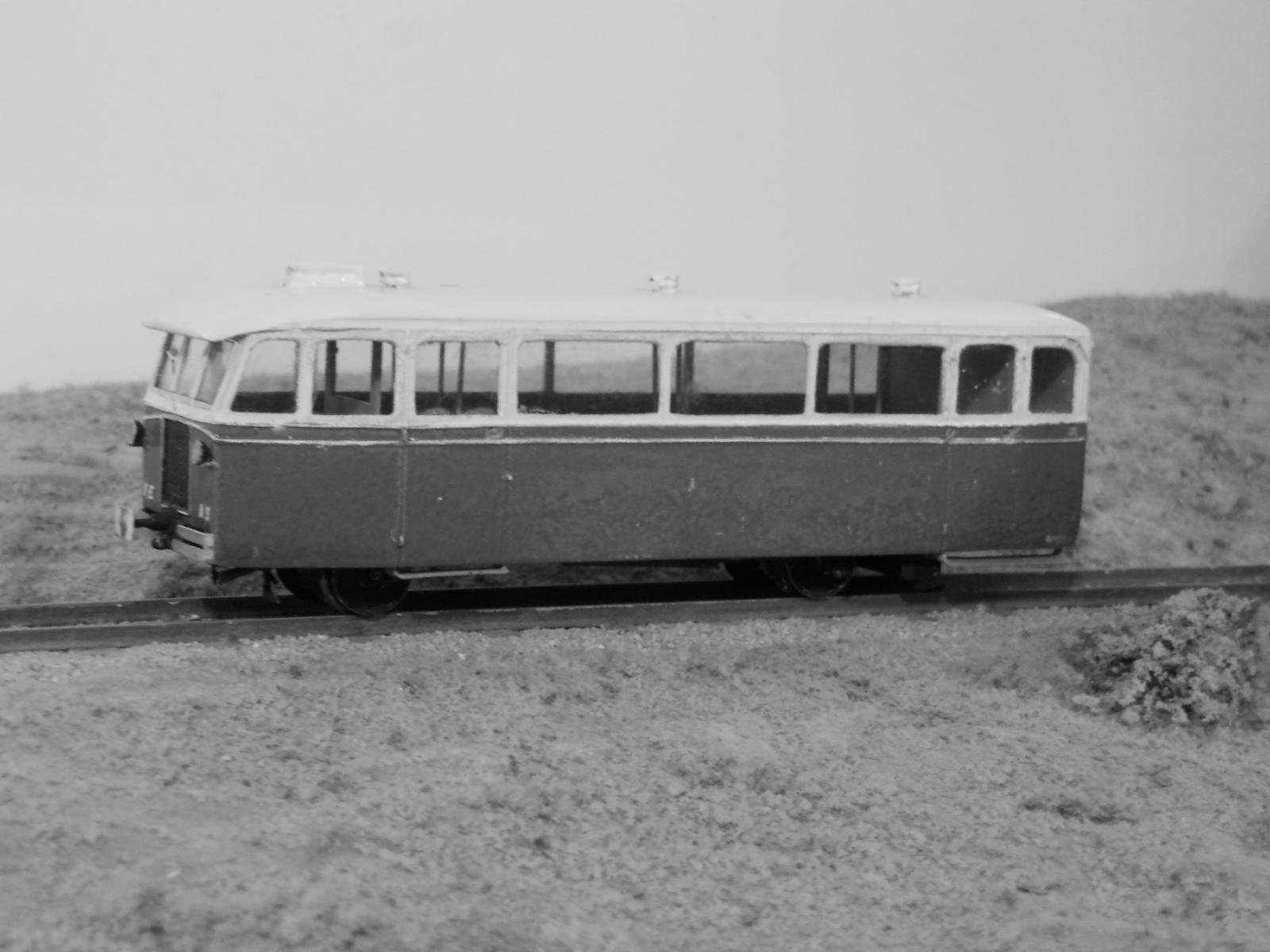

vue latérale

[attachimg=1]

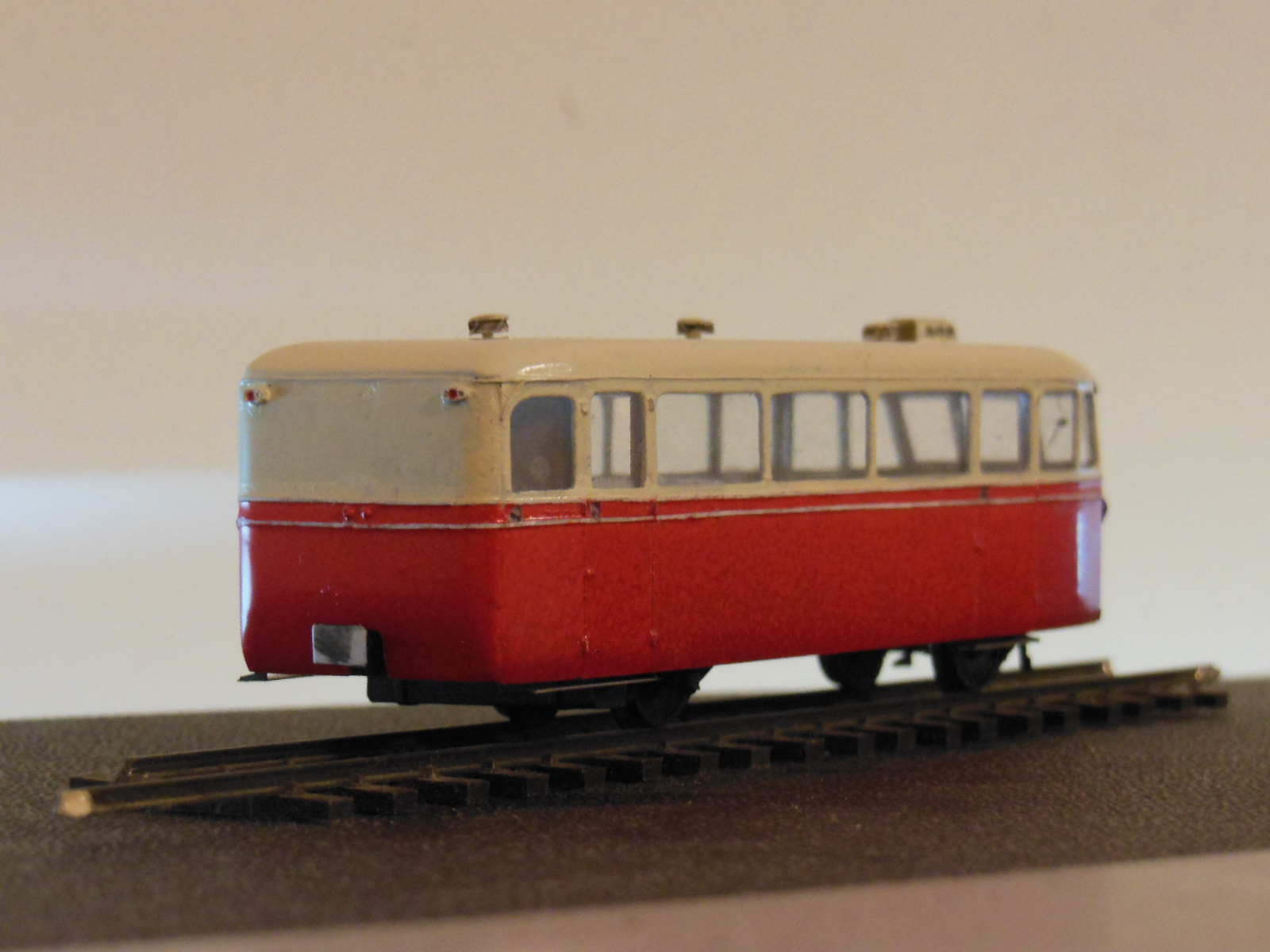

1/6 avant

[attachimg=2]

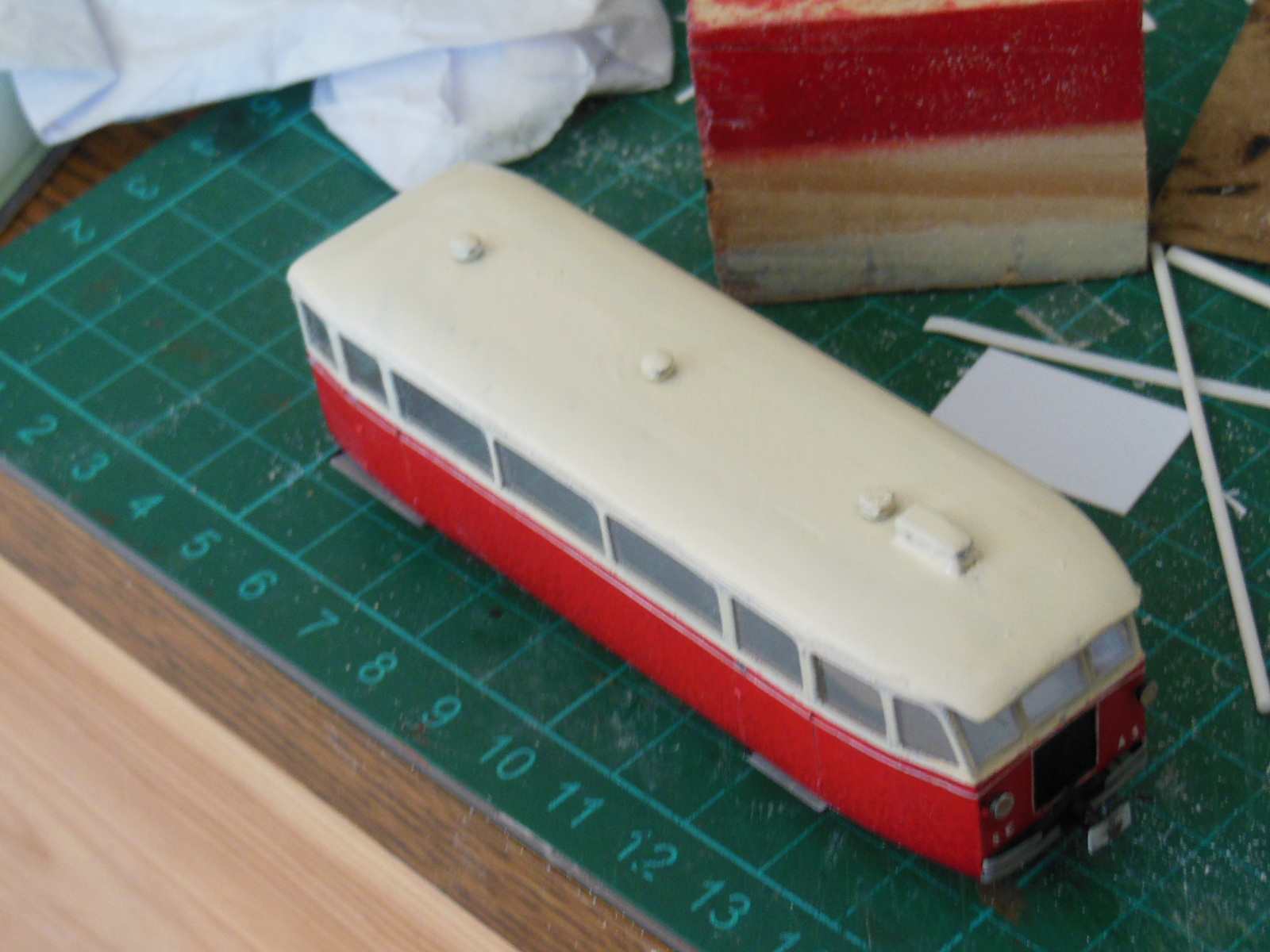

dessus

[attachimg=3]

et 3/4 arrière

[attachimg=4]

Dans l'attente de vos remarques pour tentatives d'améliorations...

à bientôt,
Yvan

[tram]

Que dire sinon qu'il restitue parfaitement le vrai!
Après cette superbe pré maquette, envisages tu de le construire en Om cette fois, Yvan?

[mlm]

Surtout que certaines pièces du Dedion du GEMME seraient peut être utilisables. De même que le principe de la motorisation

[Lavoie Desonmètre]

Pour une pré-maquette, chapeau

[MetriqueReveur]

Bravo pour cette superbe pré-maquette !
Ça ferait un beau modèle Gemme en 0m !

[mlm]

Autant j'ai quelques connaissances sur le matériel CFD, là je ne rien sur les aventures de ce modèle d'autorail De DION. Avis aux experts car je ne suis sûrement pas le seul...

[Y]

Merci à tous,

Il est certain que la version Om fera suite à cette réplique microscopique
Cependant, l'étude reste encore à poursuivre, notamment sur le dessous de châssis et l'aménagement intérieur, plus la mise à jour des enseignements de cette réalisation.

Pour une série, si l'objectif me parait pertinent et accessible, il me semble qu'il manque encore à l'heure actuelle quelques bonnes volontés
Je vais néanmoins poursuivre les travaux avec une possibilité d'option dans ce sens. Avis aux volontaires

En attendant, j'ai aussi une 130 sur le grill

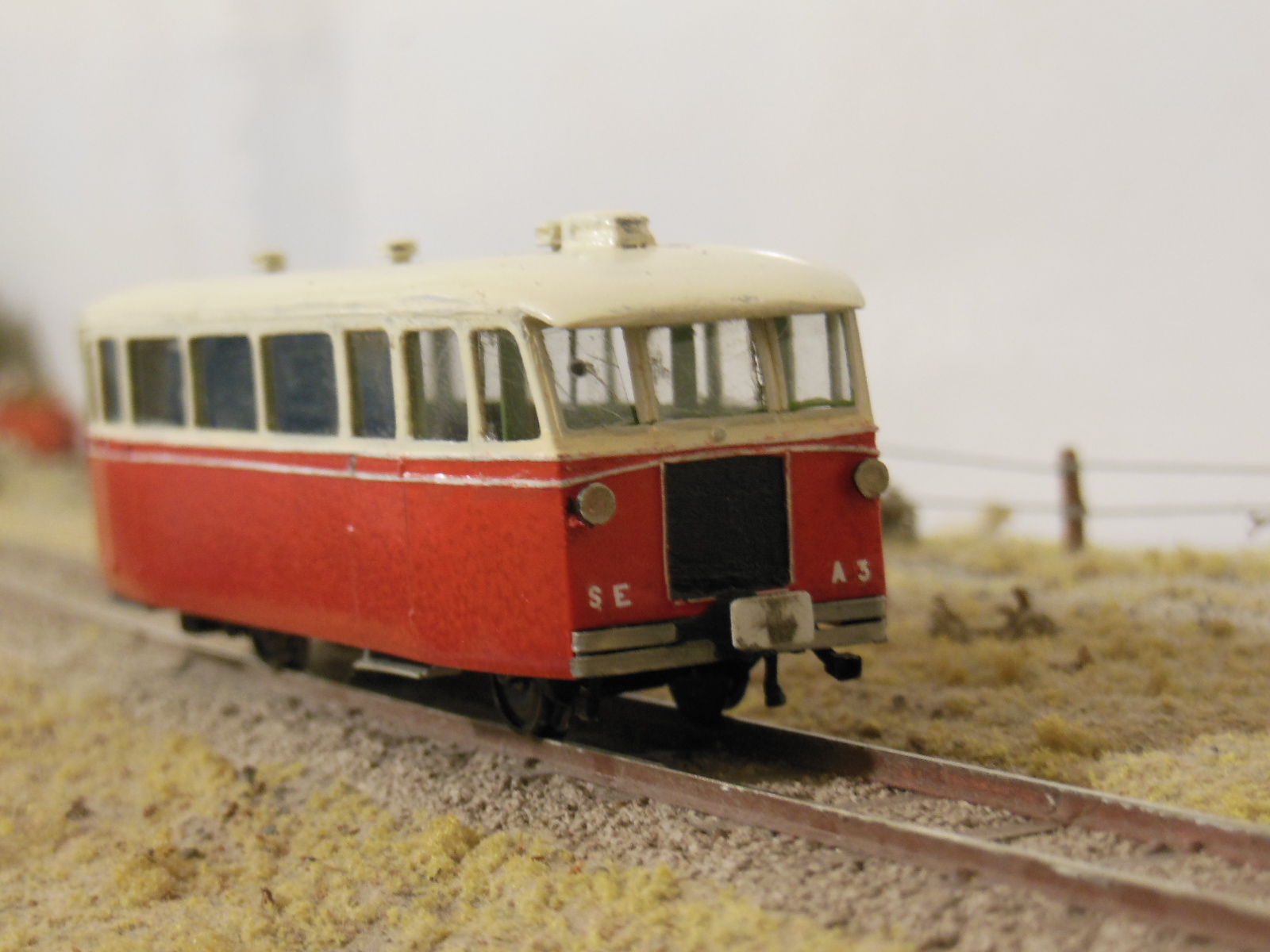

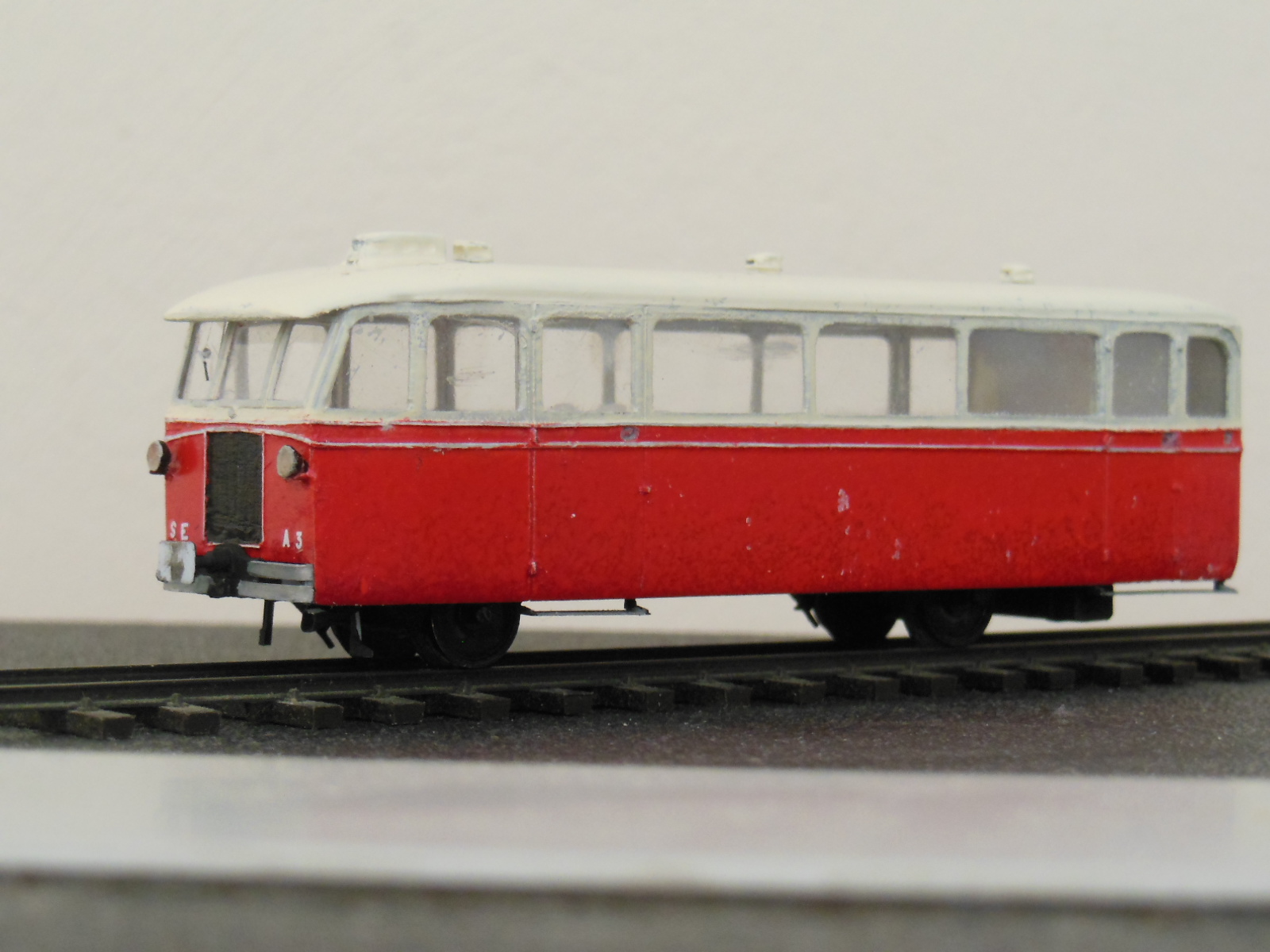

et pour faire plaisir à Jean Michel, une petite photo sur un reste de ligne un peu poussiéreux

[attachimg=1]

à bientôt,
Yvan

[mlm]

Là,  il est superbement mis en valeur.

[LGB 58]

Superbe réalisation, surtout à cette échelle.

[Y]

Ayant acquis quelques moteurs un peu petits pour le Om, et pour combler la période latente où je ne sais plus quel projet m'est prioritaire, je me lance dans la motorisation et la finition de cette puce endormie

J'ai rasé provisoirement les marchepieds, les sablières ar, et les boîtes d'essieux.
Ensuite pose d'une suspension sur arête pour l'essieu avant,
ouverture dans le châssis d'un espace pour le Maschima et son volant,
fabrication d'un étrier en maillechort pour l'essieu arrière,
et un peu d'époxy pour relier tout ça.

[attachimg=1]

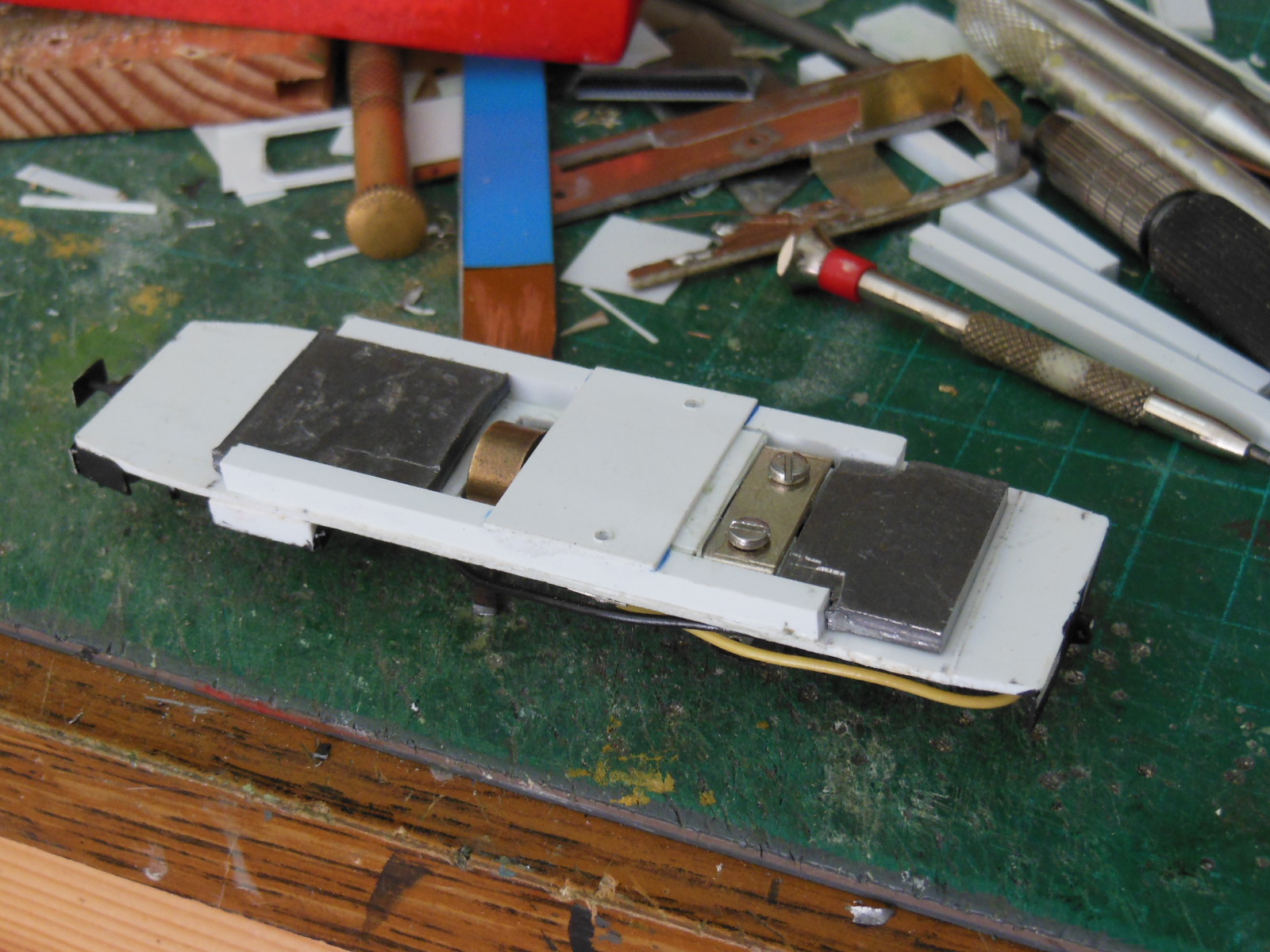

Au dessus un peu de lest; on voit sur la photo le dessus de l'étrier

[attachimg=2]

à bientôt,
Yvan

[mlm]

A peine commencée que tu as déjà fini la motorisation......

[Y]

[quote="mlm"]
A peine commencée que tu as déjà fini la motorisation......
[/quote]

Tout est si petit à cette échelle, que c'est beaucoup plus rapide Michel, faut moins pousser le bazar
Pour les sièges même pas besoin de moulage

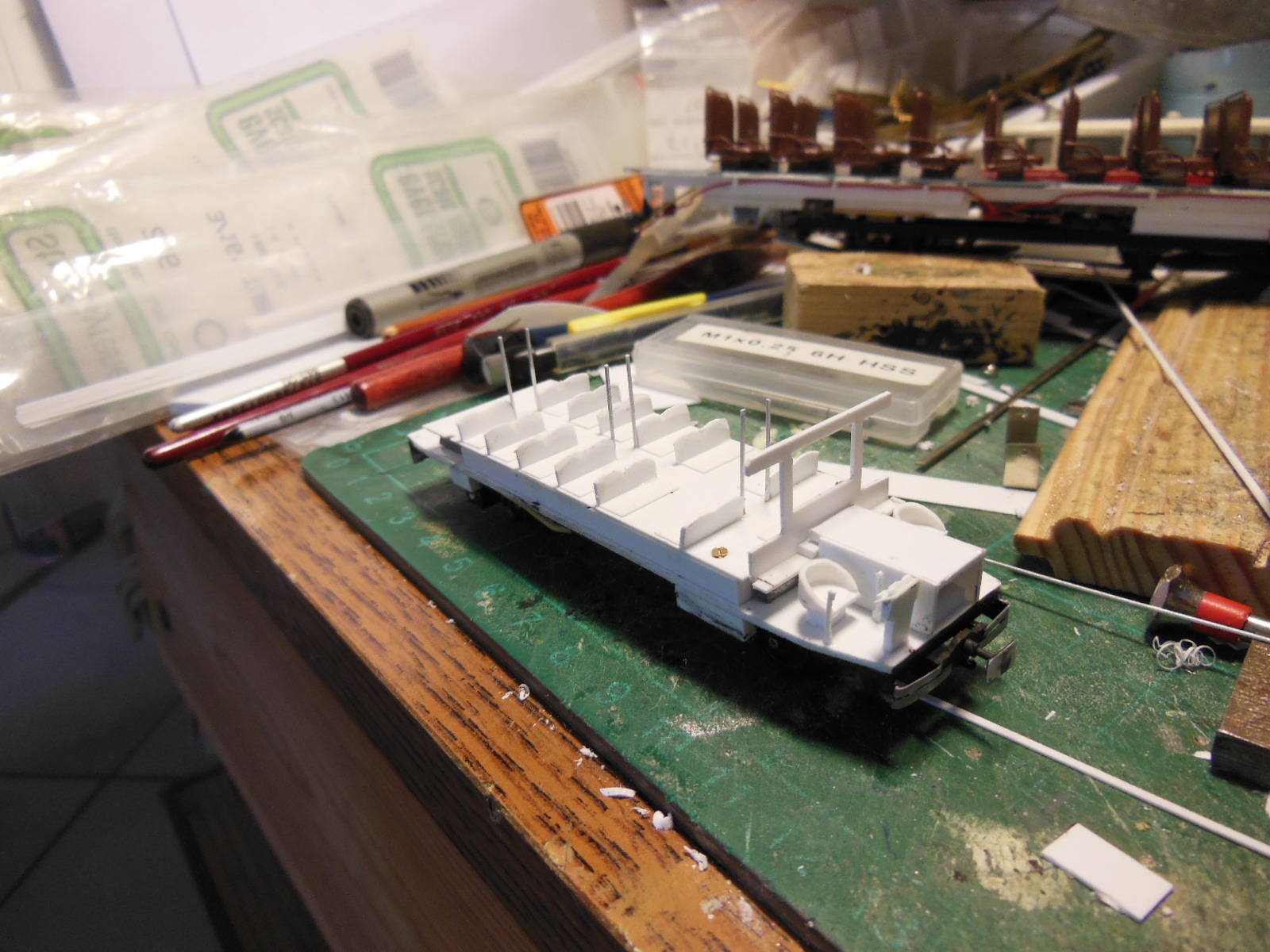

Aujourd'hui l'aménagement intérieur

[attachimg=1]

à bientôt,
Yvan

[tram]

Et en Zm, on doit pouvoir travailler sur l'espace d'un timbre poste

Encore un autorail qui promet!

[mlm]

Yvan, encore une version excusions...
Y a un Verney pas fini au fond... la peinture des sièges n’est pas sèche .

[netmetrique]

Il fut un temps, je pensais qu'Yvan ne dormait que 2 heures par nuit. Mais finalement je suis simplement persuadé que comme Shiva, il a plusieurs pairs de bras...


[Y]

[quote="mlm"]
Yvan, encore une version excusions...
Y a un Verney pas fini au fond... la peinture des sièges n’est pas sèche .
[/quote]

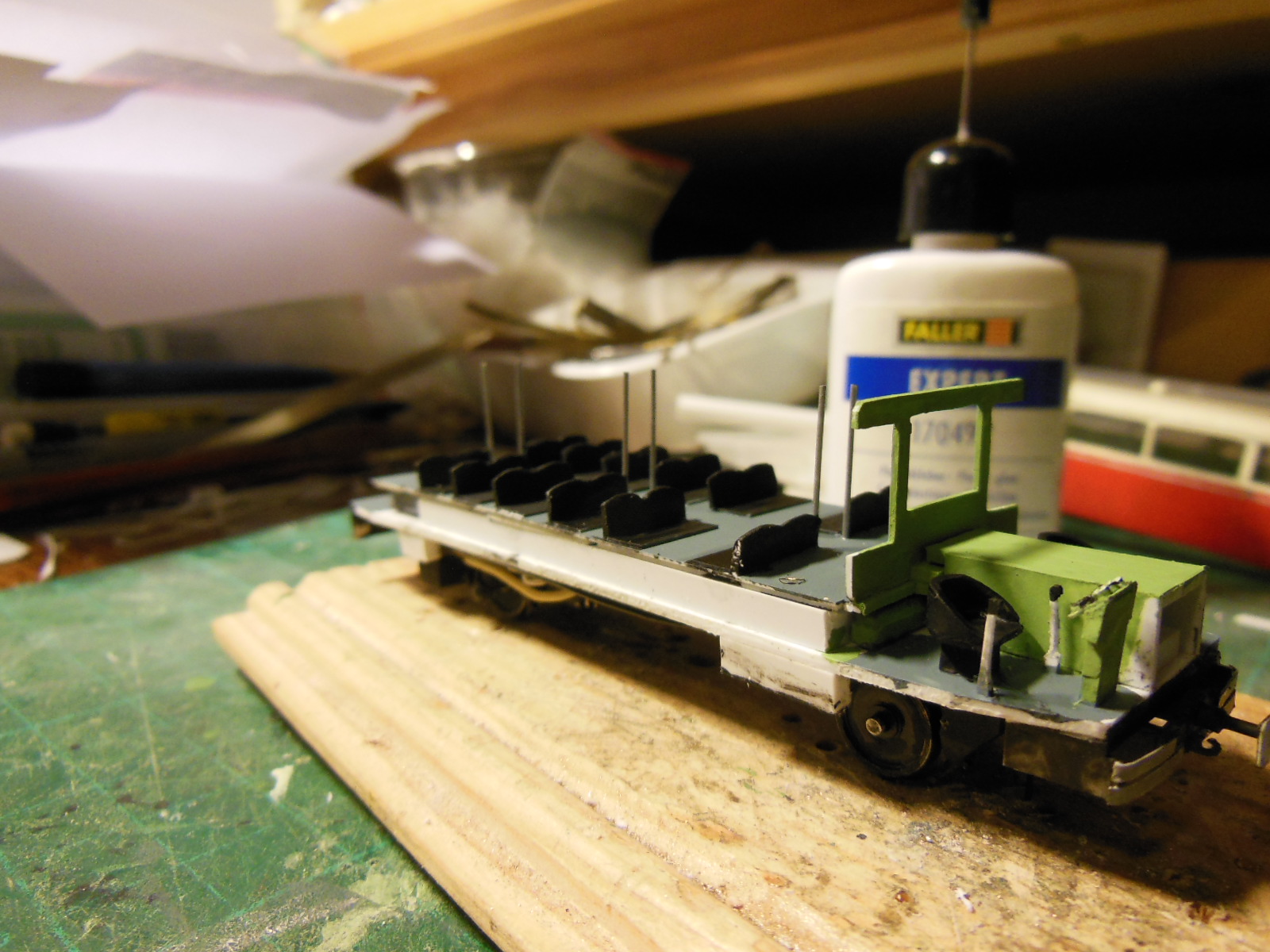

L'un profite de quelques retouches sur l'autre...

[attachimg=1]

Yvan

[Y]

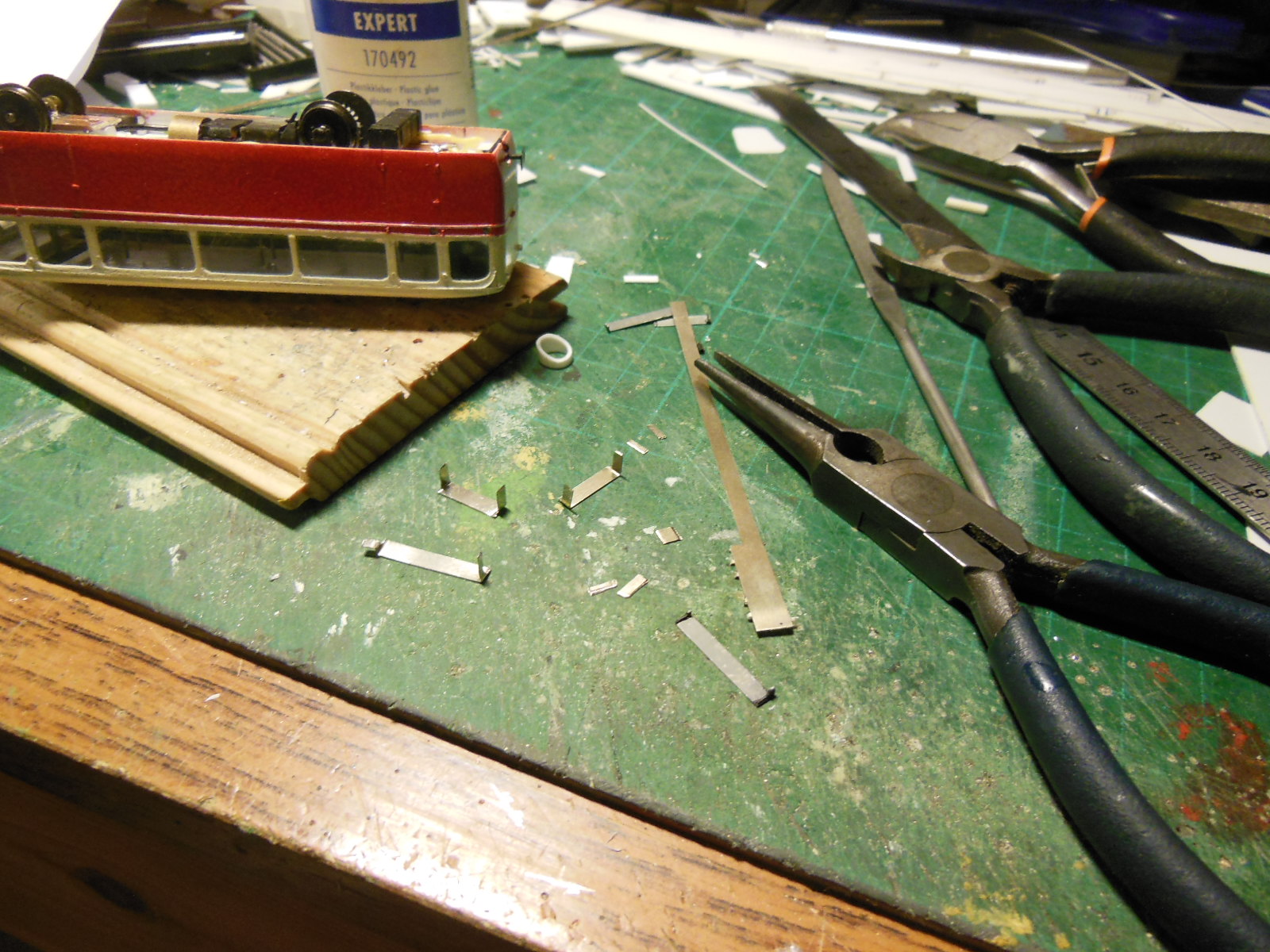

Hier fabrication de nouveau marchepieds en maillechort,

[attachimg=1]

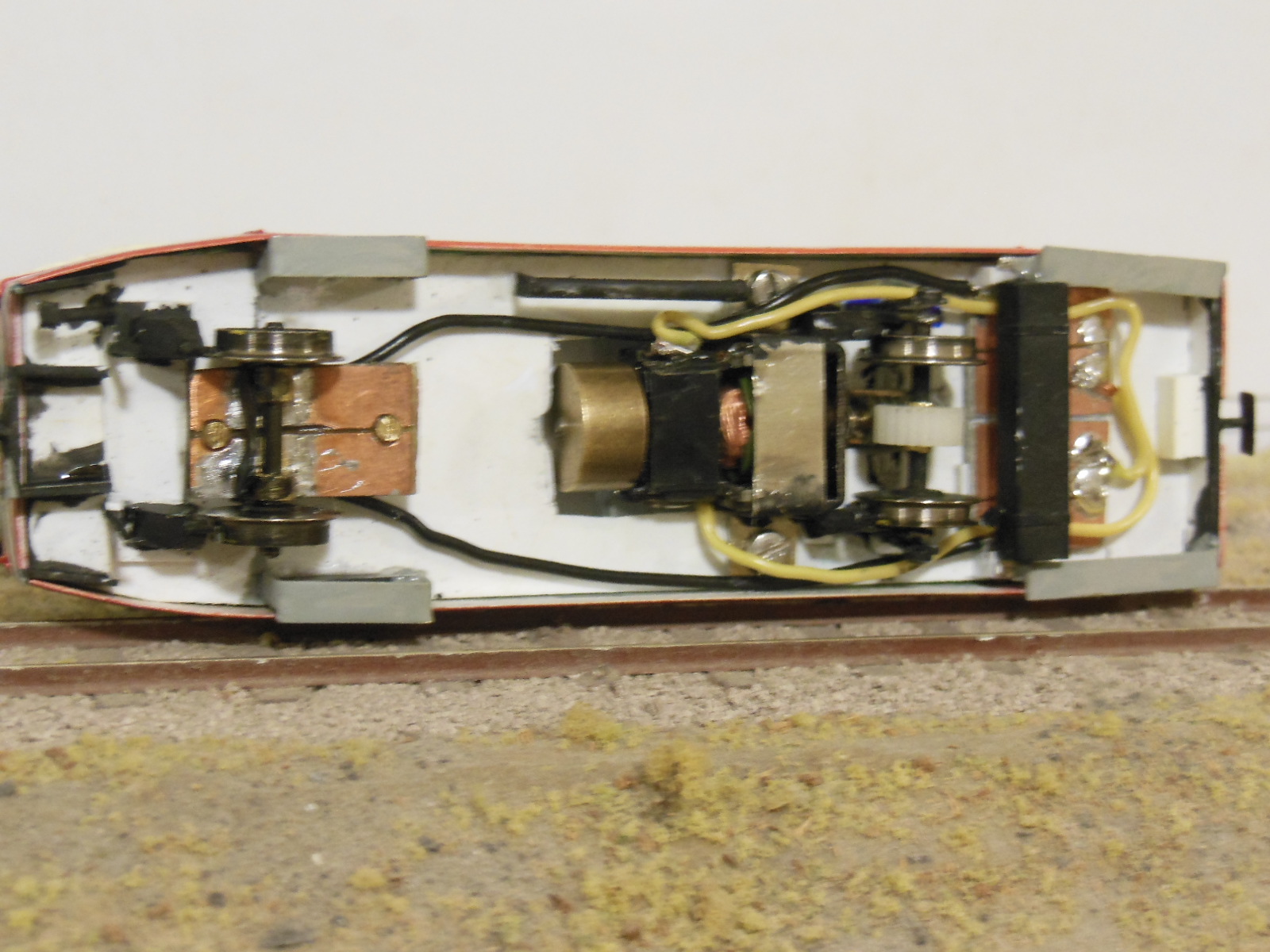

réglage de la hauteur moteur, et remise en place des accessoires sous châssis

[attachimg=2]

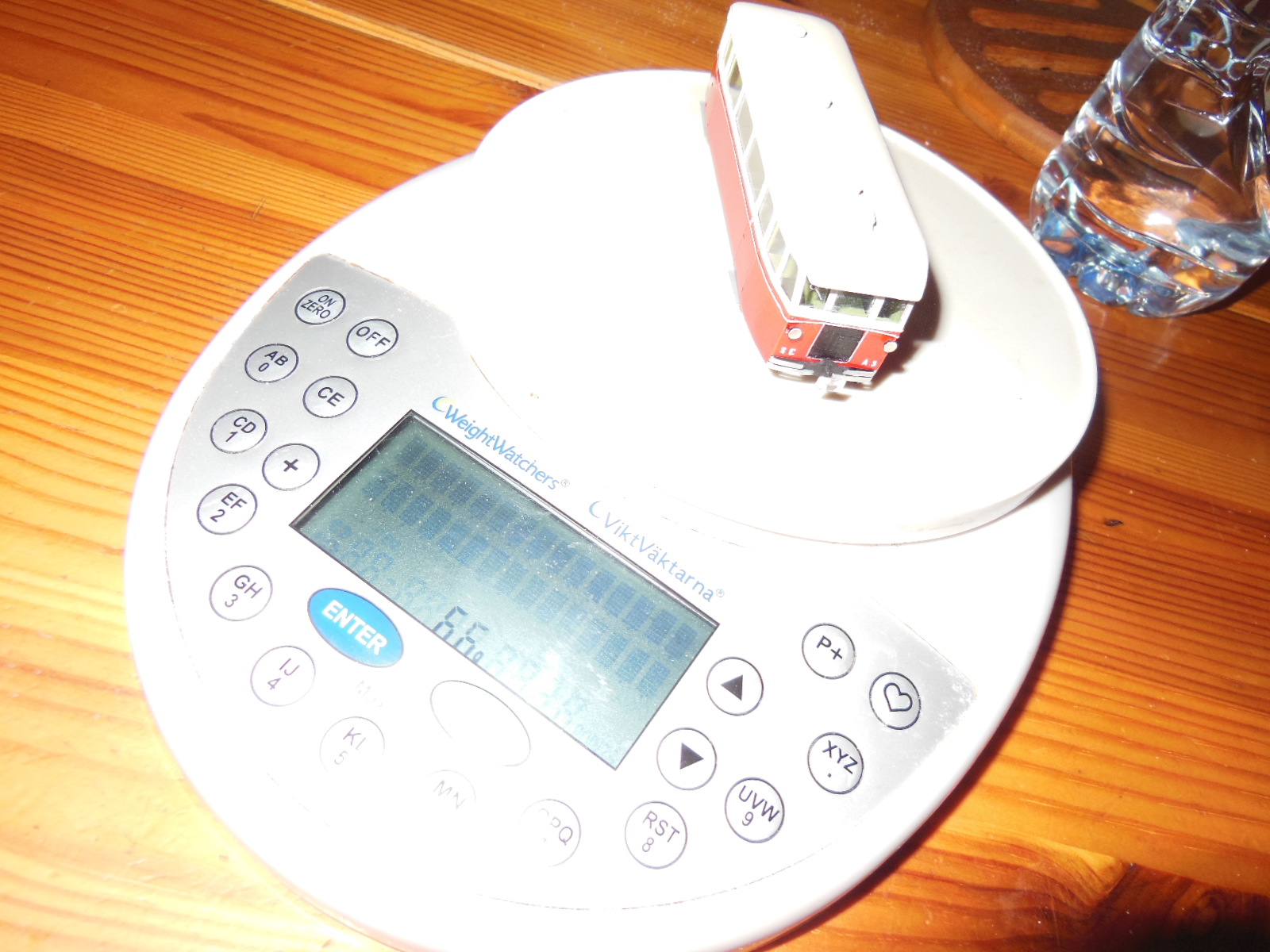

Pesée de la bête par curiosité

[attachimg=3]

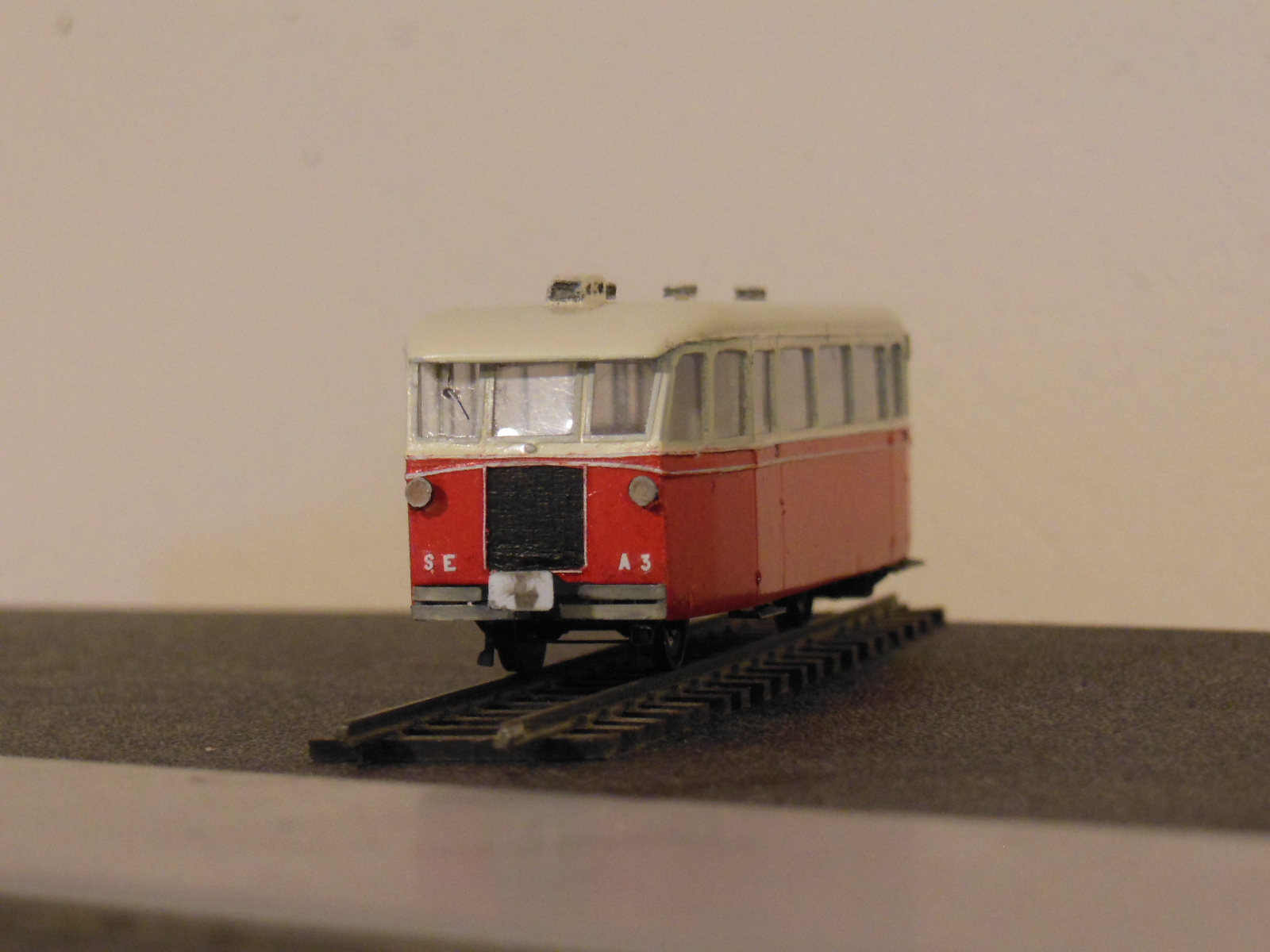

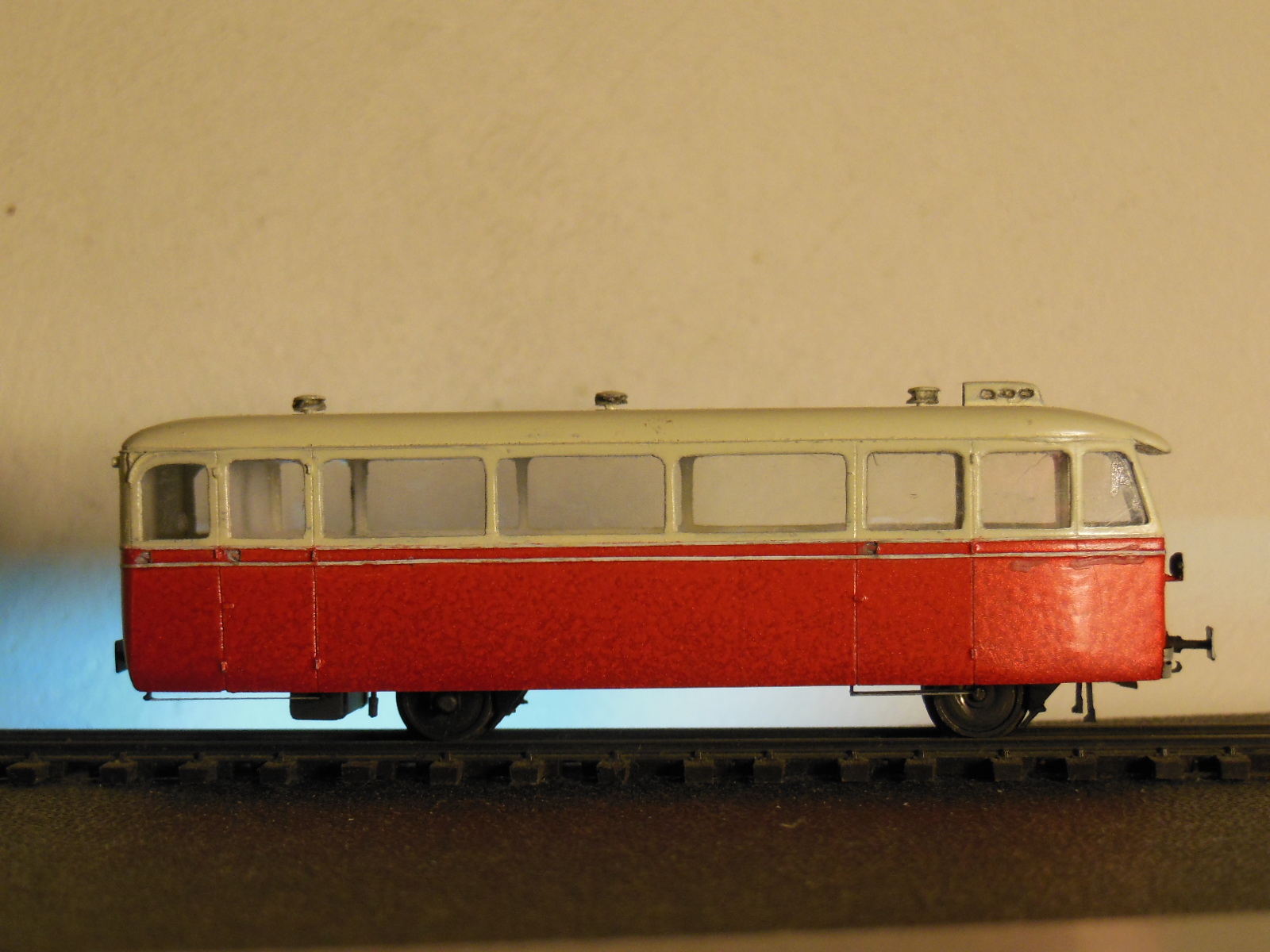

et essai en ligne

[attachimg=4]

[attachimg=5]

aujourd'hui repos

à bientôt,
Yvan

[netmetrique]

Du maillechort !

Alors là, Yvan, tu fais maintenant dans le luxe....

[mlm]

Pas encore addict aux cupro-z-aliages comme certainsssss

[Y]

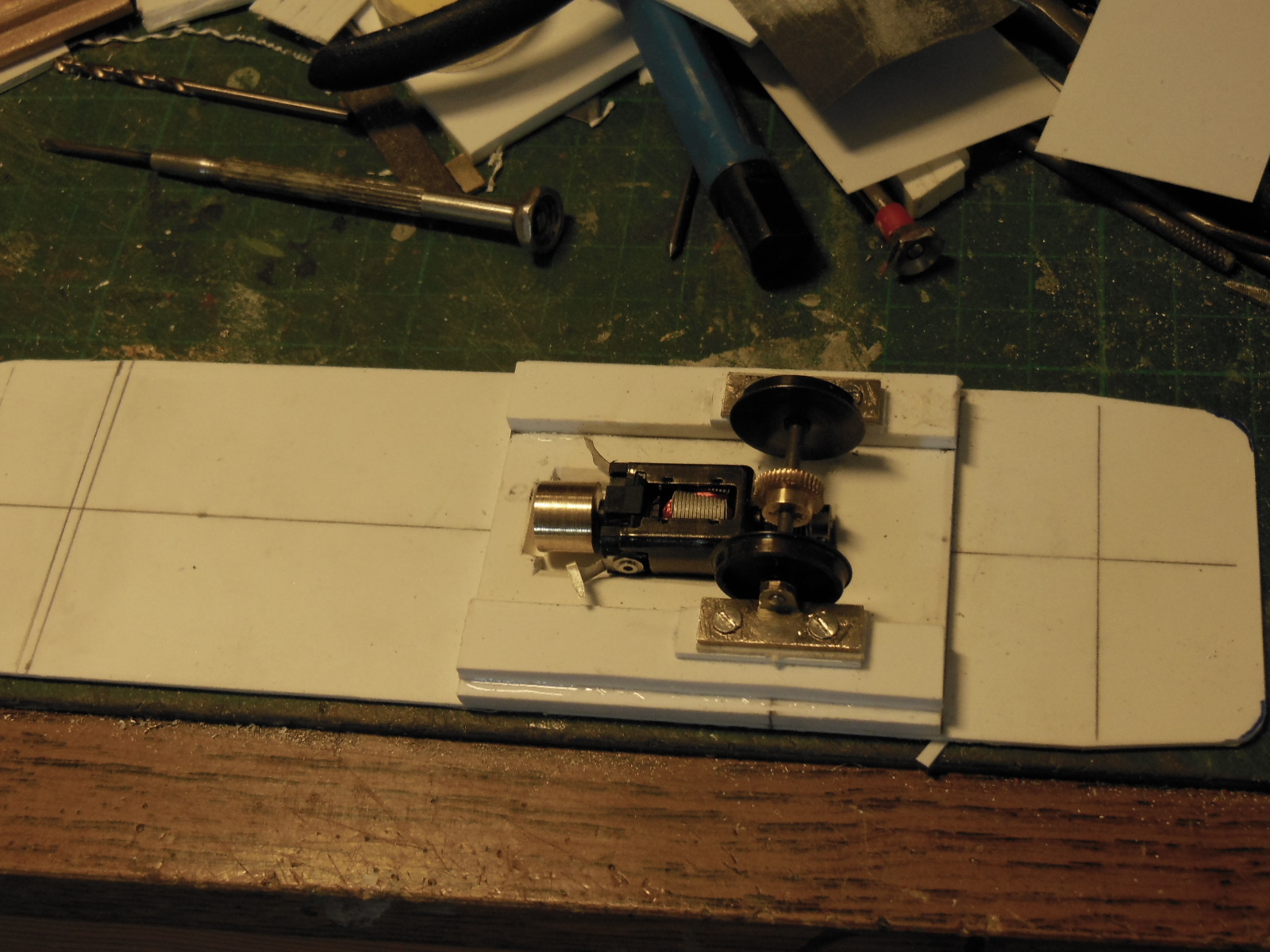

La version Om est enfin entamée

Le châssis reprendra à peu près le même concept que le MZ

[attachimg=1]

à bientôt,
Yvan
