Allier : De Dion MH (HOm) & Om

[mlm]

L' air du Nord  t'a boosté  ...

[pelican]

[Fr. Tavernier]

Et en plus du HOm maintenant, mais il est infatigable !!!

Bravo, il est superbe ton Dedion, et en HOm, c'est petittttttttttttt.........

[Y]

[quote="mlm"]
L' air du Nord  t'a boosté  ...
[/quote]

Pour la vitamine D c'était moyen

petite progression du WE,

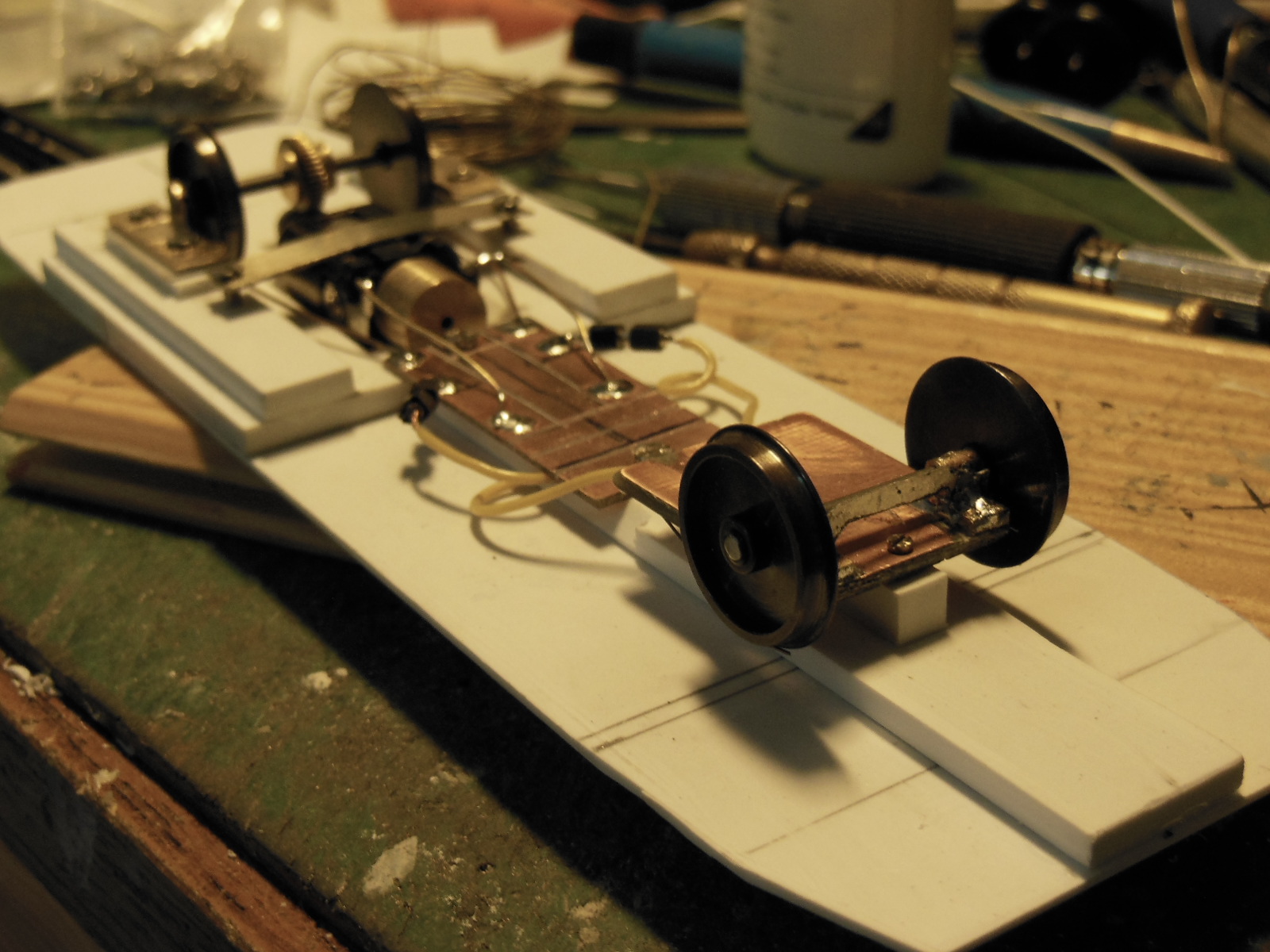

L'essieu avant est soutenu par une plaquette époxy maintenue sur une arête. Les paliers sont réalisés par la soudure d'un tube laiton recoupé par la suite dans sa partie centrale.

[attachimg=1]

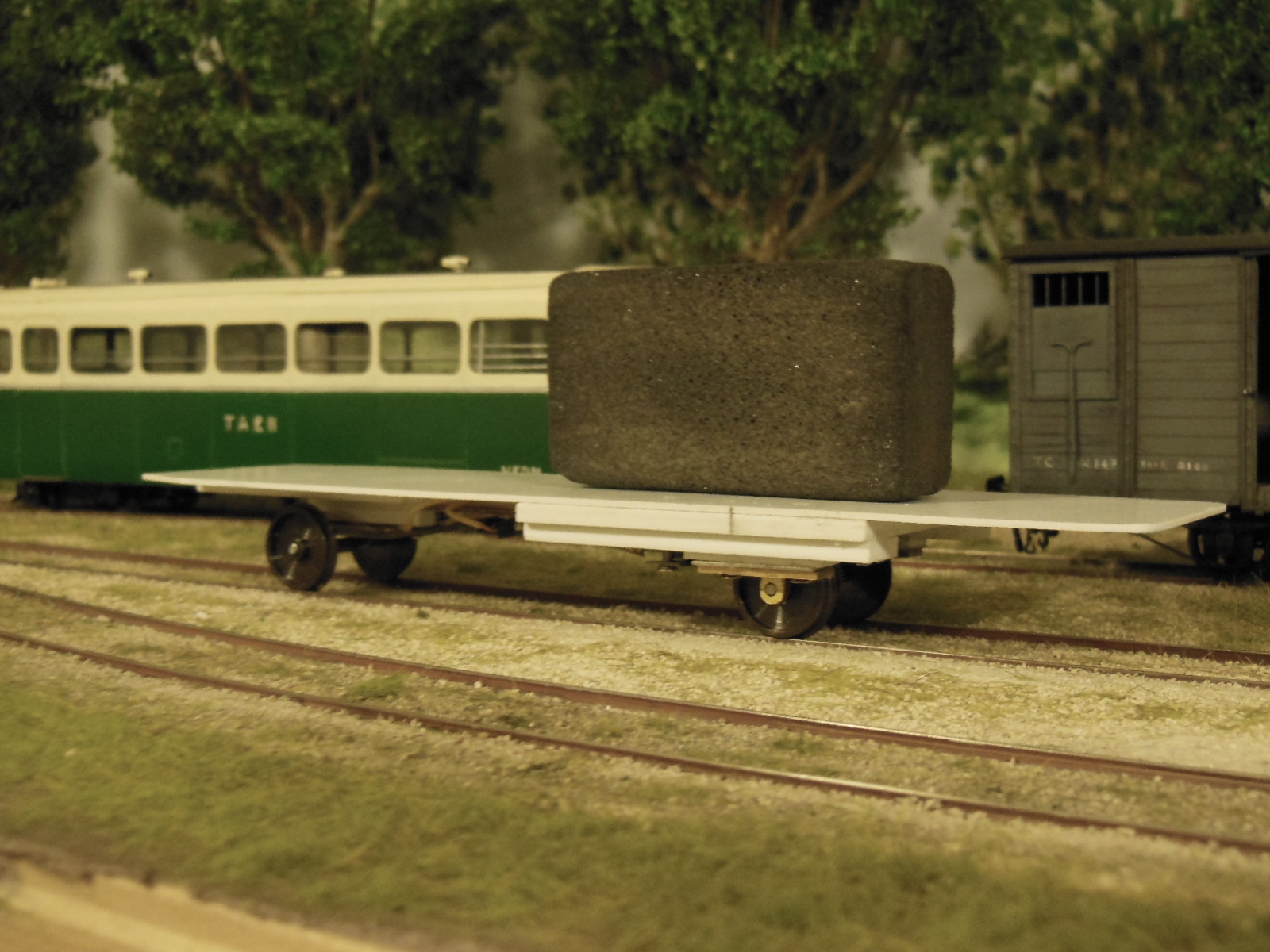

Pose provisoire de la plaque époxy des jonctions électriques pour un petit essai.

[attachimg=2]

Les étriers arrières sont à refaire, j'ai négligé la hauteur du retour de L, et ce serait visible à hauteur de caisse en l'état. Faire et défaire...

à bientôt,
Yvan

[mlm]

Maousse costaud le lest....c'est pour tester la suspension

[malletslm]

[quote="mlm"]
Maousse costaud le lest....
[/quote]

Pas tant que ça, on en a déjà parlé" : j'utilise le même en H0m...

Super travail avec des moyens étonnamment modestes , comme toujours chez Yvan !

[3Dmetrique]

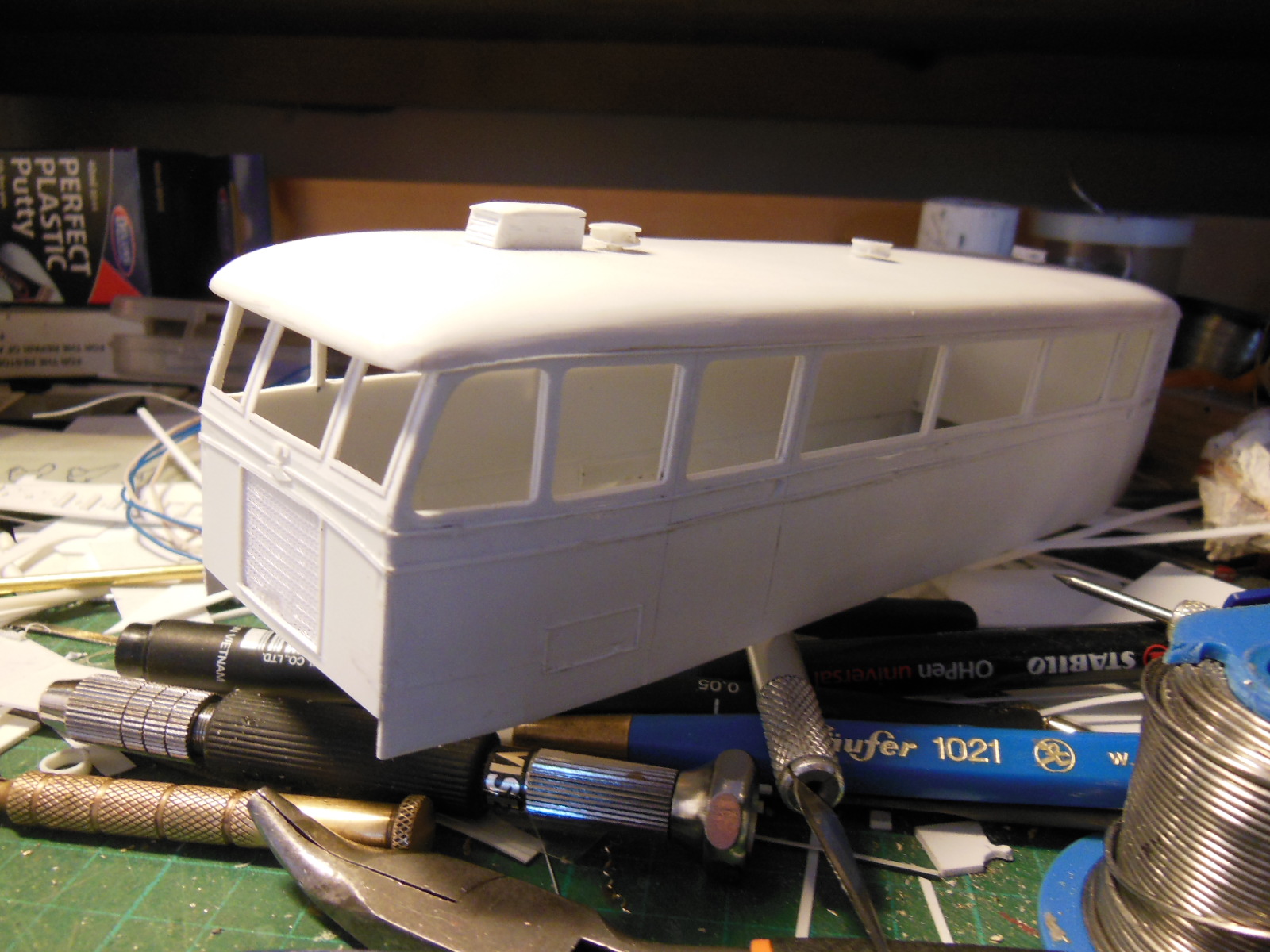

Deux photos en haute définition du MH, qui montrent la parfaite maîtrise d'Yvan pour restituer la forme un peu étrange de la caisse.

[img width=800 height=586]http://newblog.modele-reduit-train.com/ ... 300dpi.jpg[/img]

[img width=800 height=589]http://newblog.modele-reduit-train.com/ ... 300dpi.jpg[/img]

[Y]

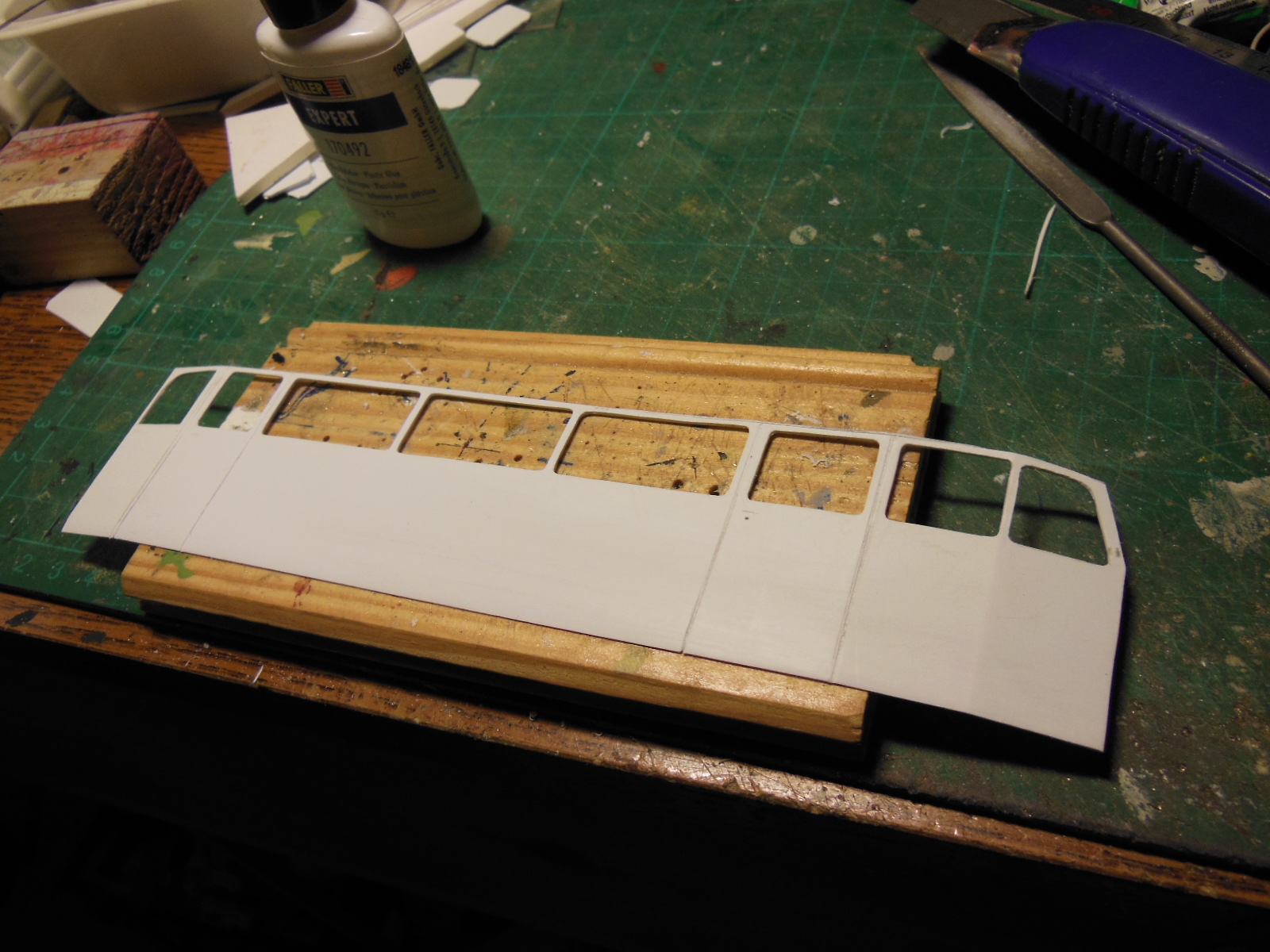

Début de la coupe des flancs

[attachimg=1]

et pose provisoire "pour voir", le galbe de bas de caisse n'est pas finalisé

[attachimg=2]

à bientôt,
Yvan

[pelican]

J'admire

[Y]

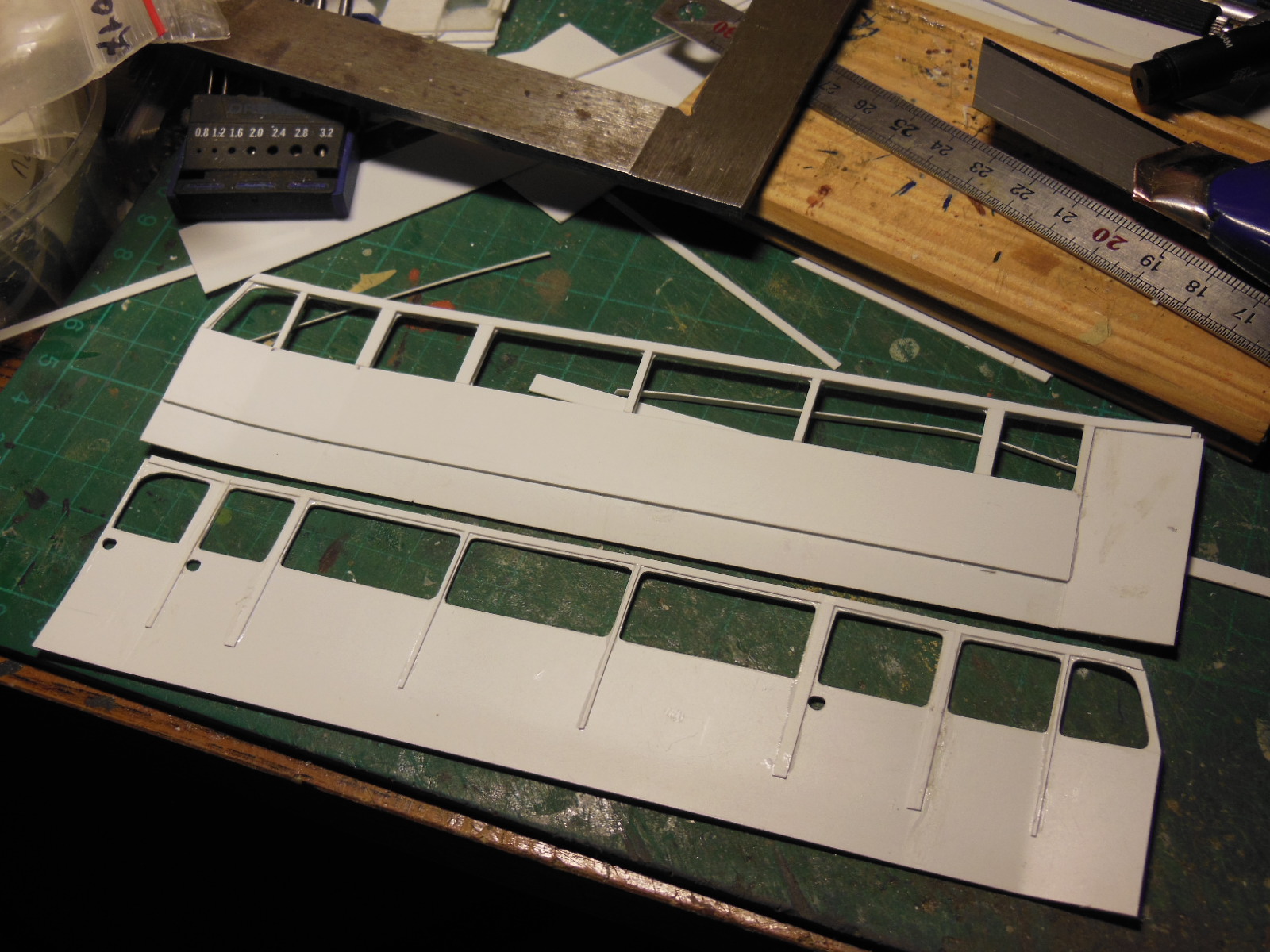

Hier les doublures des flancs, les fenêtres se glisseront par le bas.
La caisse sera monobloc notamment à cause de la faible épaisseur disponible entre le haut des baies et la toiture.

[attachimg=1]

pièce du bas avec juste les coulisses, celle du haut complète.

à bientôt,
Yvan

[Alain Geyssens]

Tout ça me donne envie de faire un second autorail VFIL, bravo !

[mlm]

C'est Ouf.... Tu vas reproduire le mécanisme de montée/ descente des glaces !!!!!!

[Y]

[quote="Alain Geyssens"]
Tout ça me donne envie de faire un second autorail VFIL, bravo !
[/quote]
Tu peux encore en faire 3 pareils avant d'être dans l'imaginaire

[quote="mlm"]
C'est Ouf.... Tu vas reproduire le mécanisme de montée/ descente des glaces !!!!!!
[/quote]
Et aussi les tirettes des stores si je trouve l'outillage

La toiture est mise en forme

[attachimg=1]

à bientôt,
Yvan

[Fr. Tavernier]

Bravo Yvan !

Pour la toiture, empilage ou thermoformage ?...

[Y]

Thermoformage par l'extérieur Franck

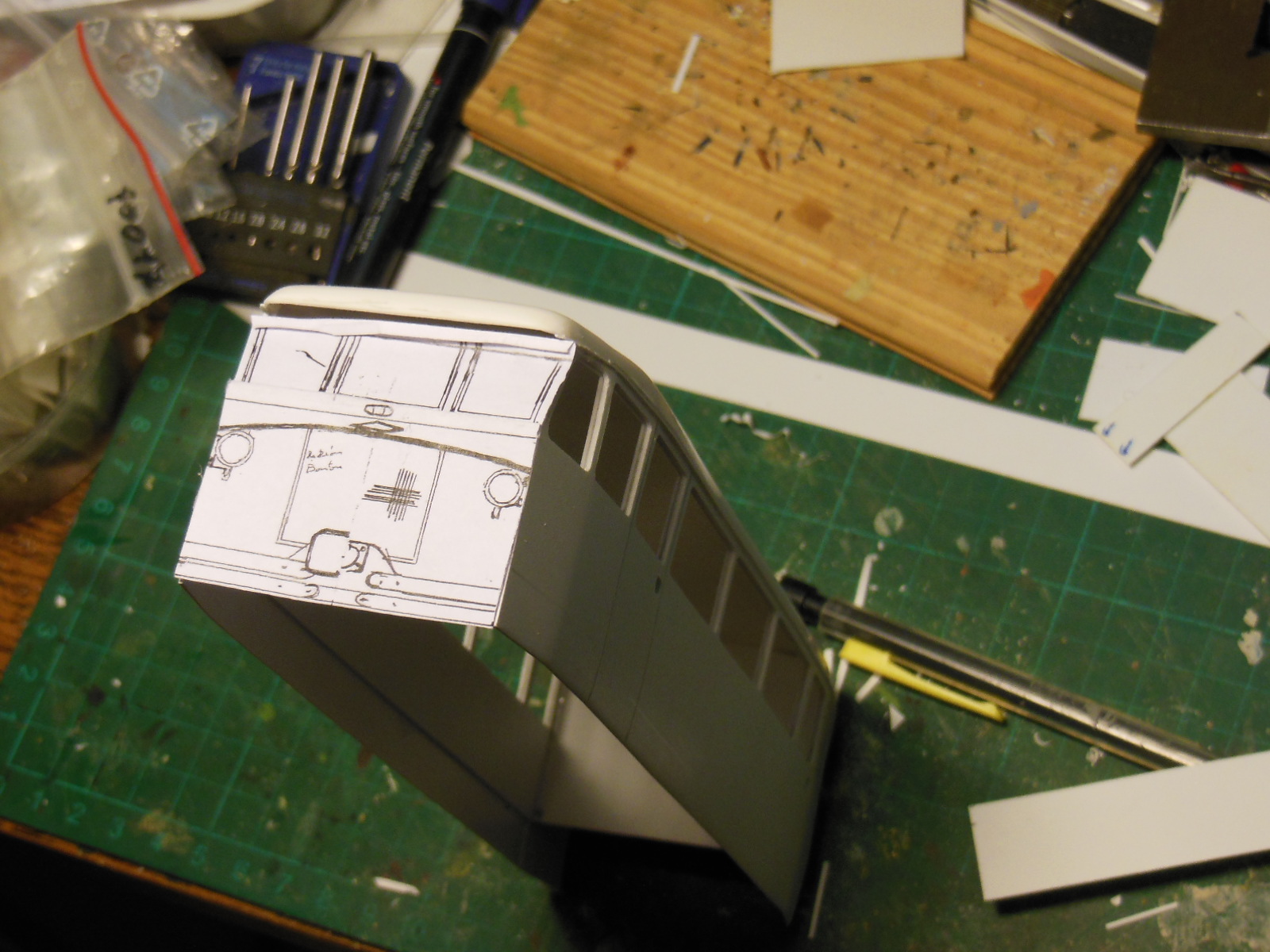

Mise en place des flancs, et de la cloison arrière.

[attachimg=1]

le papier de la face avant et provisoire

à bientôt,
Yvan

[pelican]

Pouaaah  ... je reprend le macramé

[JJB]

Superbe Yvan!
Peut tu préciser le thermoformage "par l'extérieure". J'imagine bien un moule femelle, donnant directement le fini extérieure, mais je voudrais savoir savoir (sauf si c'est un secret de fabrication ) comment tu as conçus ce dit, moule ou forme?
Cela voudrait il dire que le toit est tiré directement d'un feuille de plasticard sans trop de diminution de l'épaisseur?
Merci d'avance.
J-J

[Patrick Lefèvre]

" Thermoformage par l'extérieur" ?

J'attends depuis quelque temps   :(des toits thermoformés pour les voitures CP Aubertrain HOm. Suis preneur de toute info pour avancer.

Merci d'avance

[Y]

J'utilise un moule positif, dès que je serai assez expérimenté sur le sujet, j'essaierai d'expliquer ça dans la gazette

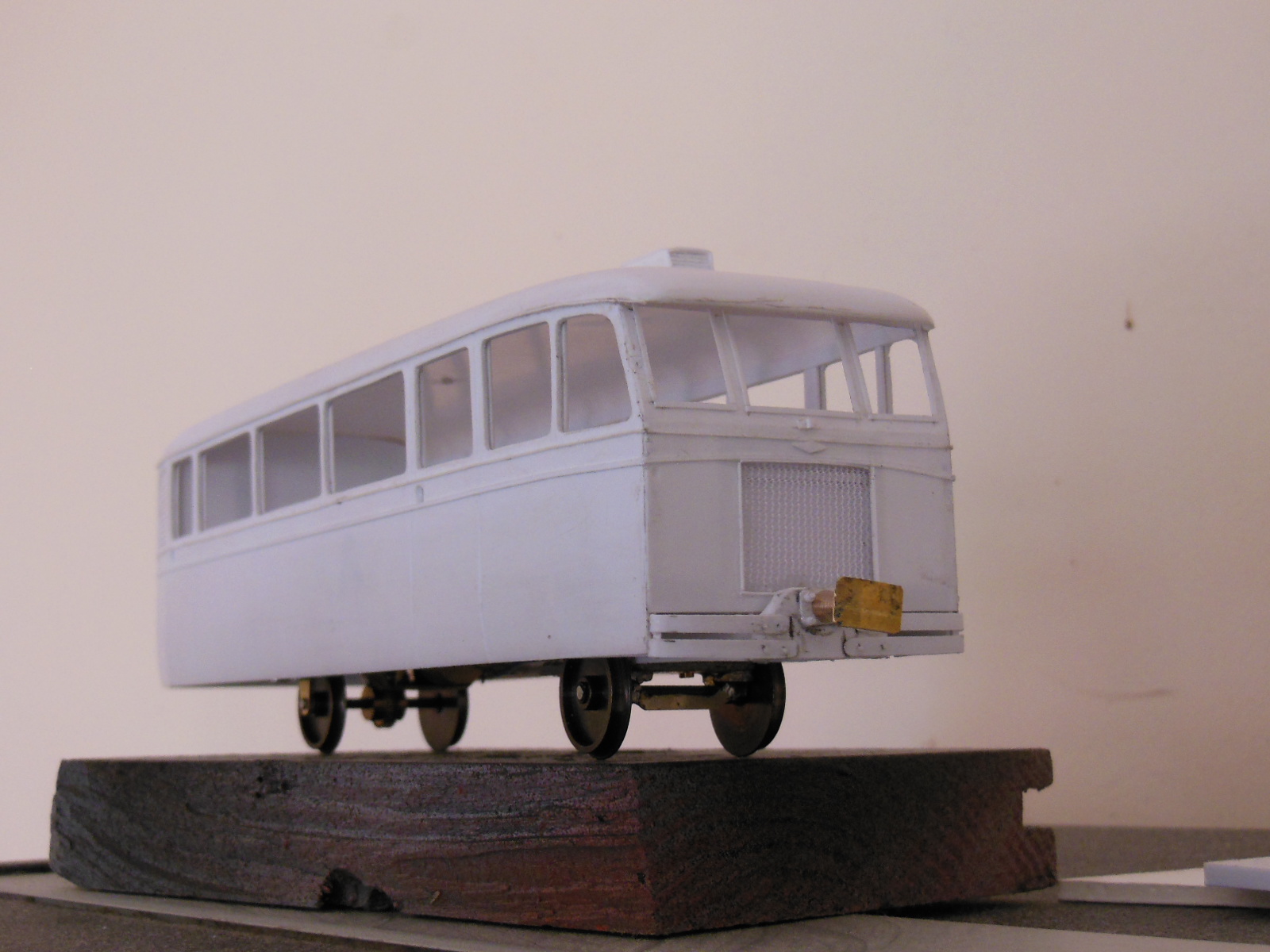

Pose de la face avant et des liserés de caisse, puis une petite photo sur son châssis

[attachimg=1]

à bientôt,
Yvan

[frankdestouesse]

Aaah, cet engin délicieusement moche commence à prendre vie  excellent travail comme toujours

[mlm]

Hé oui, la laideur s'est toujours bien vendue....
Mais Yvan , il faut que tu nous fasses un tuto sur ta méthode de thermoformage

[tyrphon]

Yvan a dit "dans la gazette". C'est noté...

[Y]

Petit point d'avancement,

j'ai enfin refait les oreilles qui tiennent l'essieu arrière, ne sachant pas réusiner deux fois trois trous réalignés sur deux plans, l'une des pièces à sa fixation munie de trous oblongs; le collage d'un détrompeur permettra le démontage sans perte du réglage.

[attachimg=1]

Quelques bricoles ont été ajoutés sur la toiture et la caisse

[attachimg=2]

Et après hésitation, je n'ai pas osé mettre un tampon sec, le jour entre le châssis et la caisse m'a obligé à innover avec un ressort dans le fut et un piston pour l'axe. Je me demande si mon plateau n'est pas un peu petit?

[attachimg=3]

à bientôt,
Yvan

[mlm]

TA CAISSE EST SUPERBE

[netmetrique]

[quote="patrick-mk"]
" Thermoformage par l'extérieur" ?

... Suis preneur de toute info pour avancer.

Merci d'avance
[/quote]

Ma page https://netmetrique.000webhostapp.com/Pages%20Site/BillardA150D1/BillardA150D1_Pavillon.htm reprend le fil du forum dont malheureusement les photos ont sautées (il faudrait que je les remette mais....)
