Billard A80D en IIm impression 3D

[Philippe Fontana]

Bravo pour la réalisation des phases de masticage et de peinture qui donne un super rendu.

Est ce que tu as mis une sous-couche avant la couleur, et combien de couches de couleur pour arriver à ce résultat ?  ( J'ai bcp à apprendre pour ces phases ...)

[LGB 58]

Merci Philippe,

J'ai repassé 4 fois de l’apprêt  (gris) entre-coupé de ponçage, grattage, masticage.
Ensuite j'ai passé de l'apprêt crème (3 couches) sur la totalité de l'engin puis la peinture rouge ( 3 couches) en partie basse et j'ai vernis le tout (2 couches).

Ce sont toutes des bombes Motip que j’utilise, je les trouve chez Norauto ou chez Roady. J'ai eu trop de problèmes avec les bombes "premier prix"

[tyrphon]

Sacré boulot, mais ce qui est bien à cette échelle, c'est qu'on peut travailler comme un carrossier auto!

[LGB 58]

Tout à fait et l'avantage des bombes auto c'est que ça masque les défauts d'impression en surchargeant alors que sur des échelles inférieures ça empâte les détails.

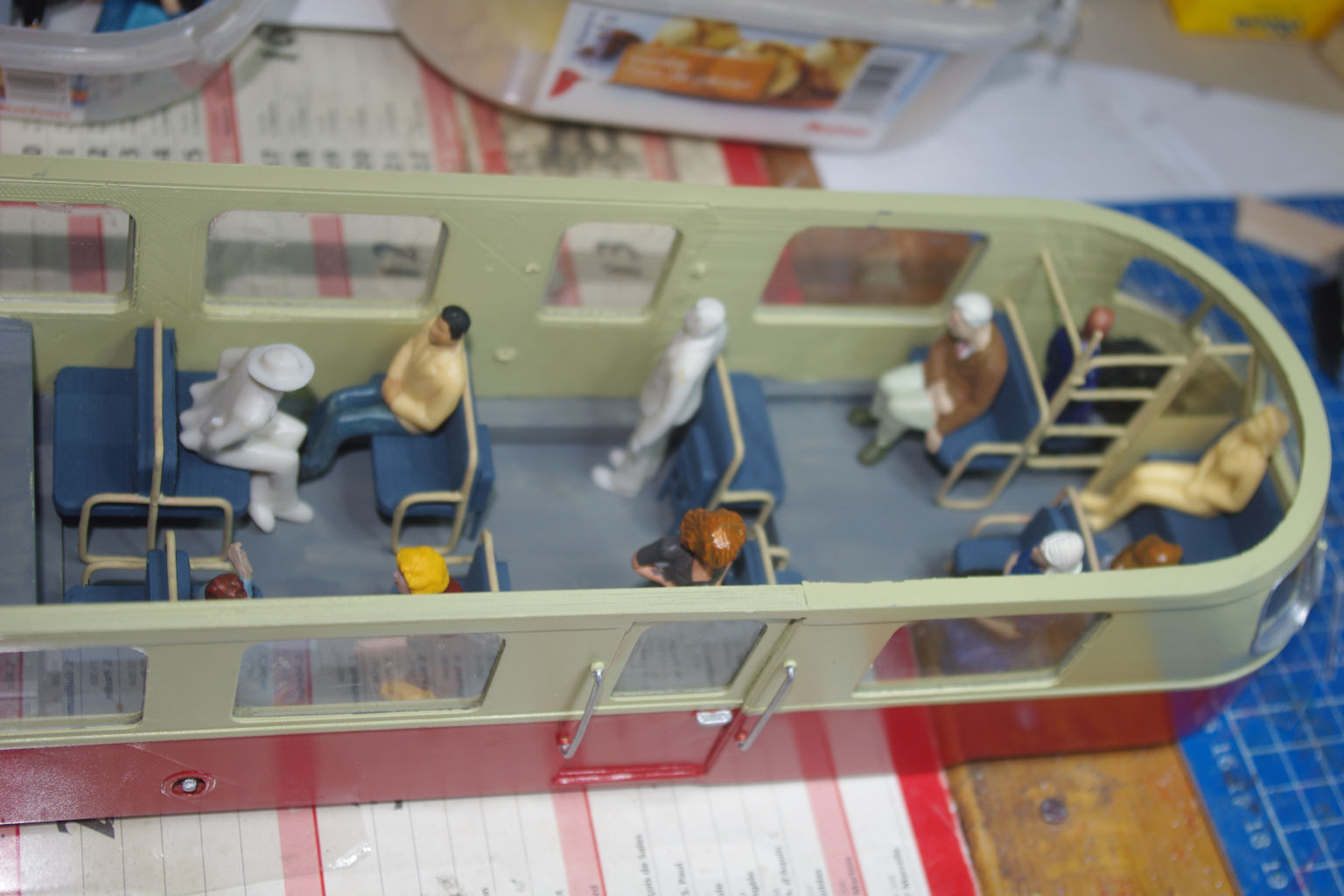

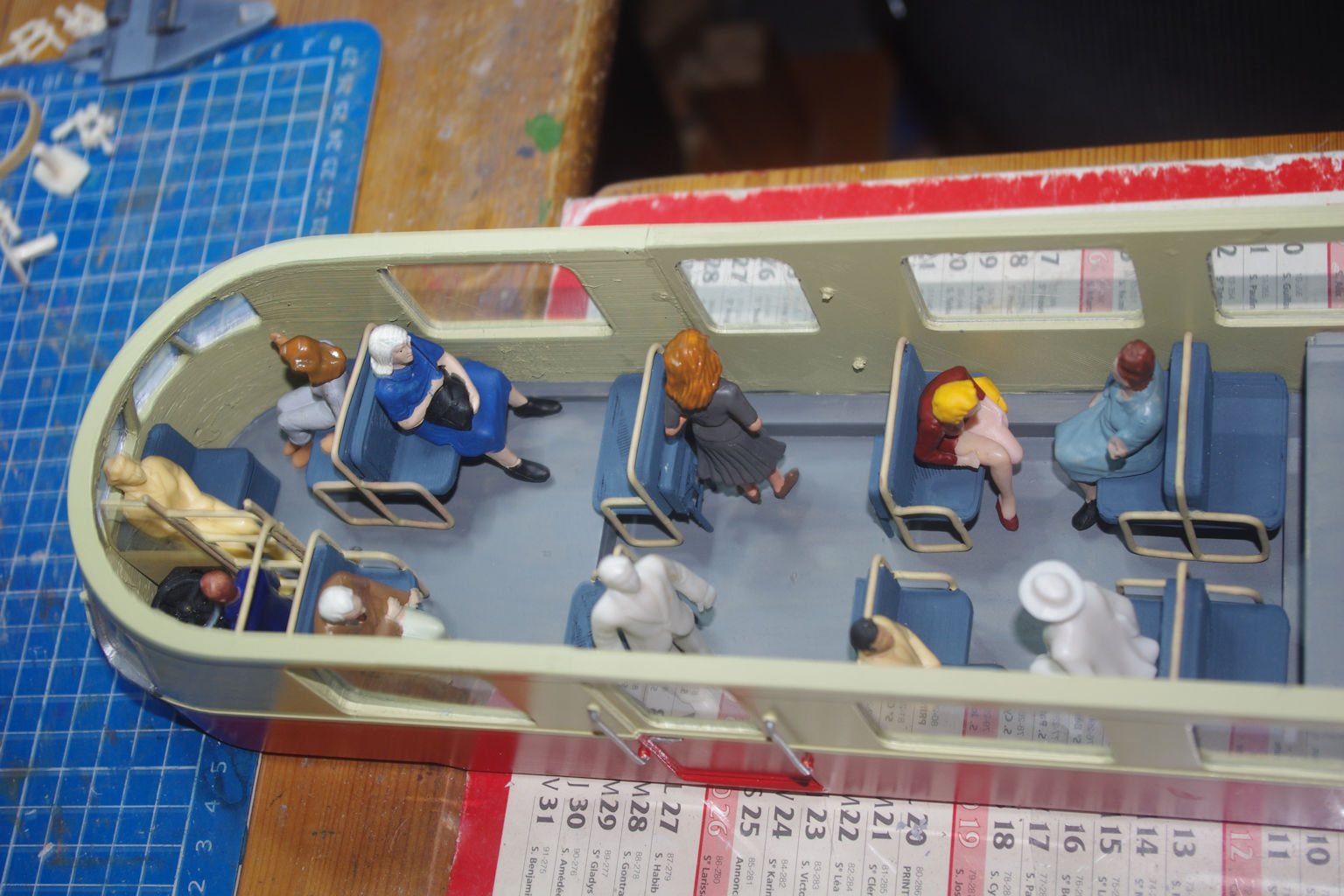

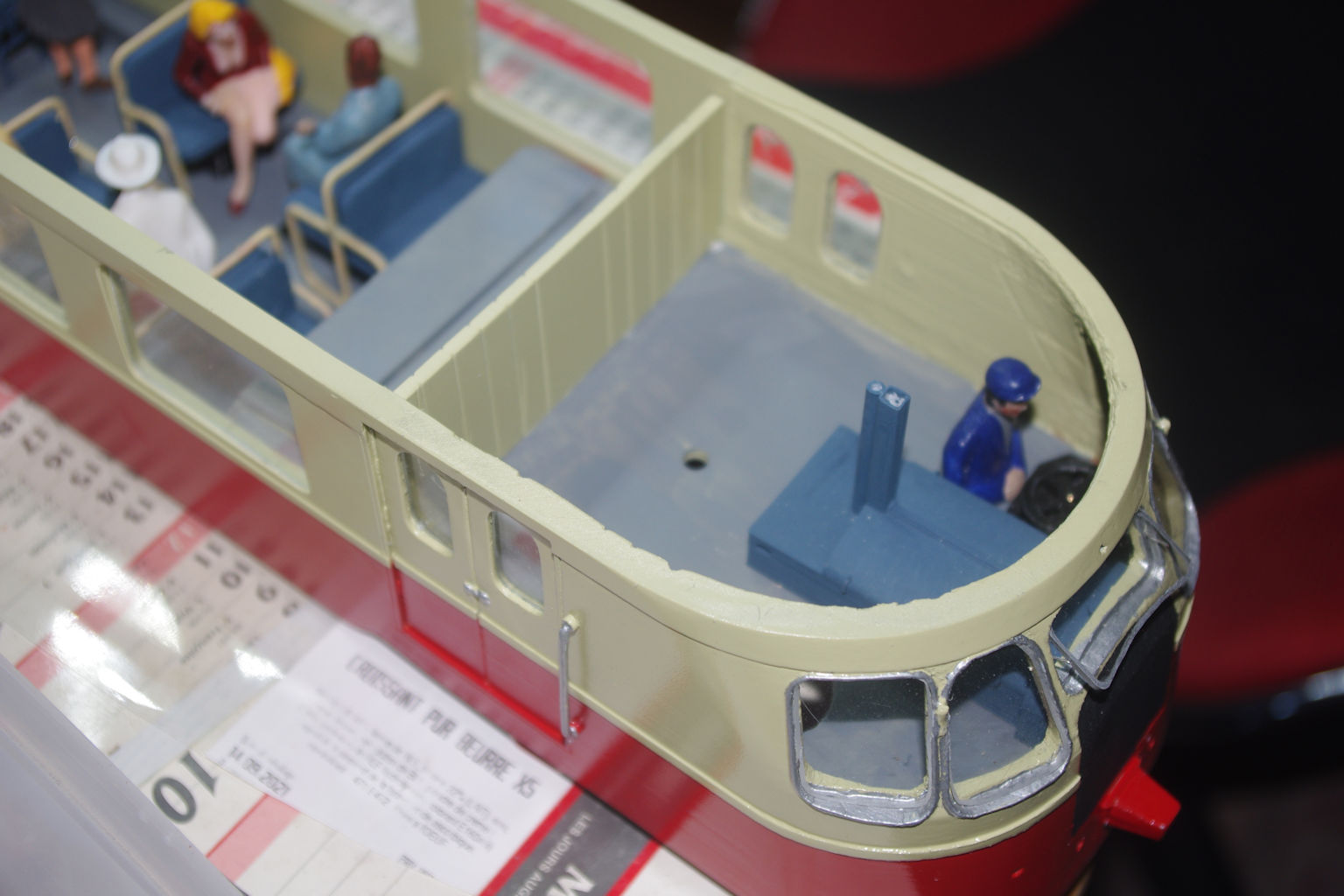

J'ai mis les vitrages, peint le plancher, collé les sièges et les poste de conduite. Les passagers sont la juste pour voir ce que cela donne:

[attachimg=1]

[attachimg=2]

[attachimg=3]

[Philippe Fontana]

[quote="tyrphon"]
Sacré boulot, mais ce qui est bien à cette échelle, c'est qu'on peut travailler comme un carrossier auto!
[/quote]

Oui, mais n'est pas carrossier qui veut !
?????

[LGB 58]

Suite de mes exploits

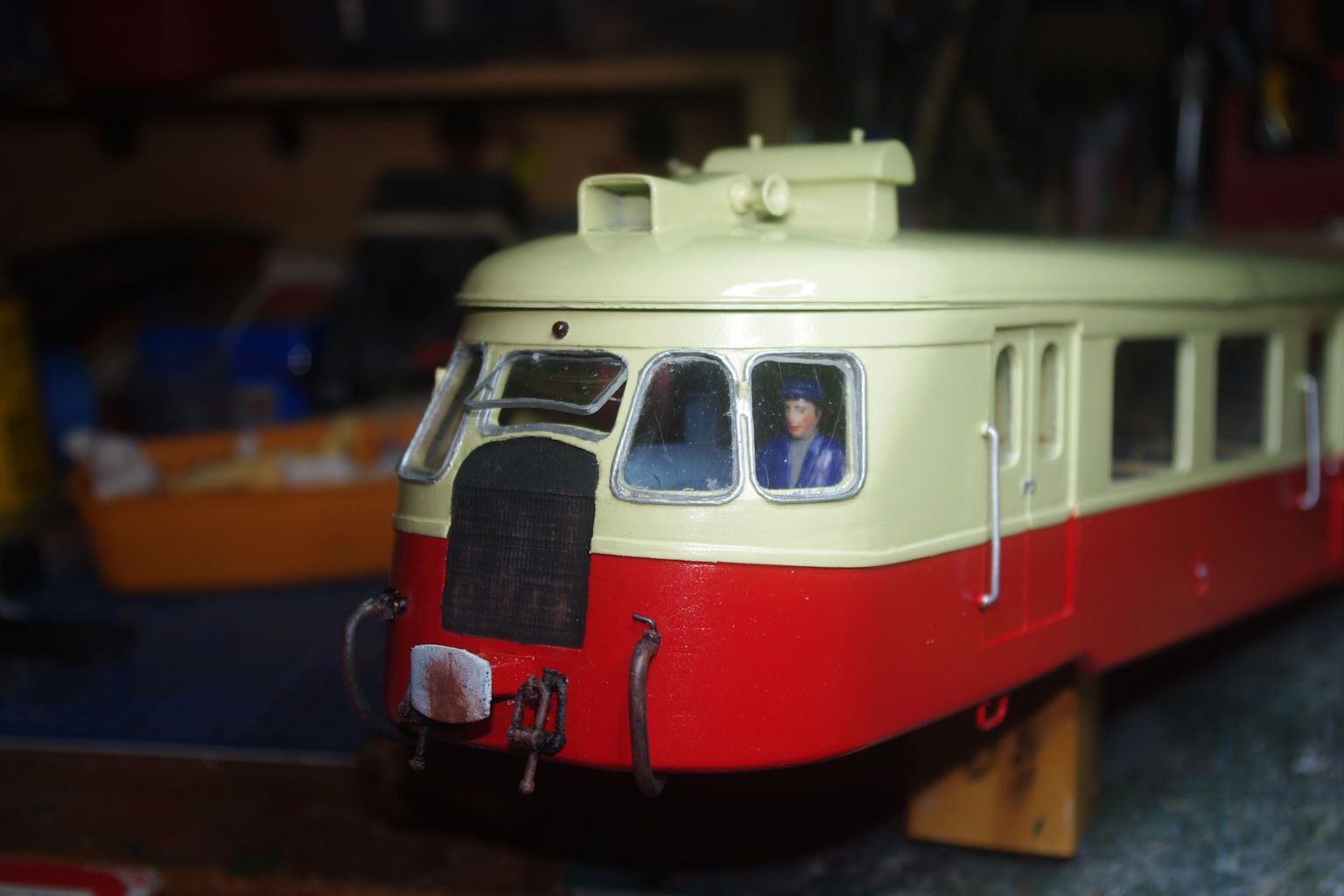

Pose des tampons et des attelages. les câblots sont réalisés en fil électrique de récup.

[attachimg=1]

[attachimg=2]

[attachimg=3]

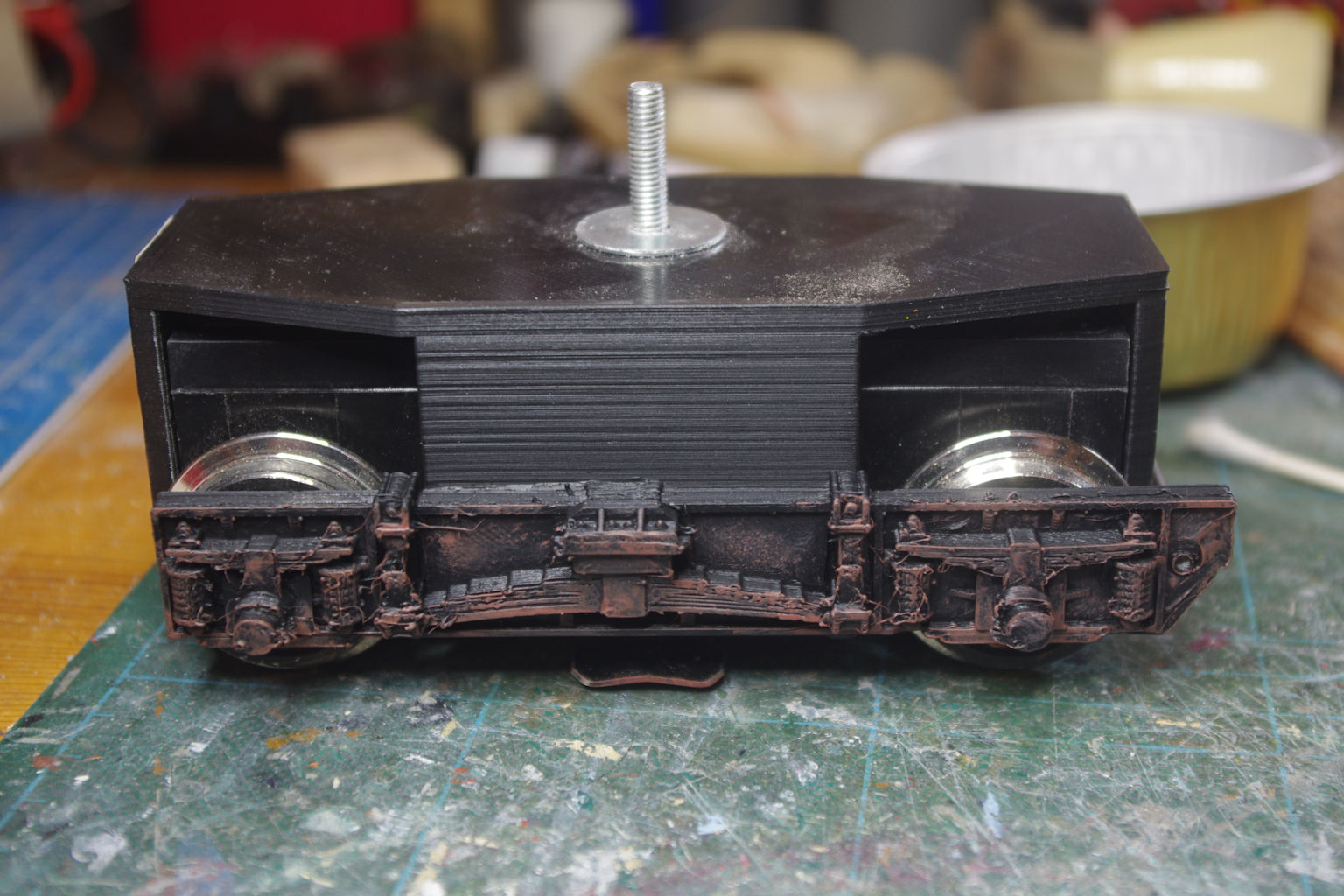

Patinage du bogie moteur avant montage:

[attachimg=4]

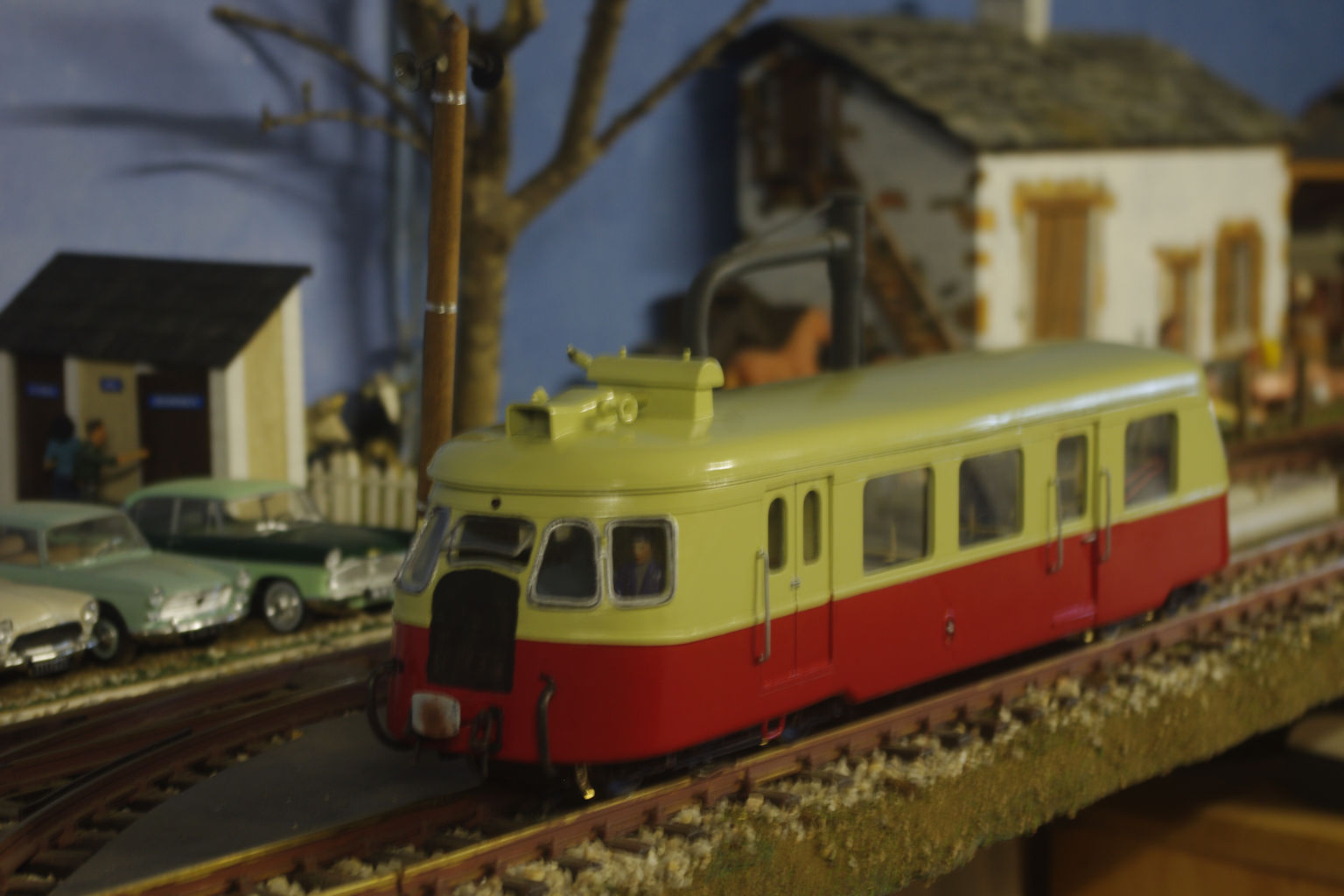

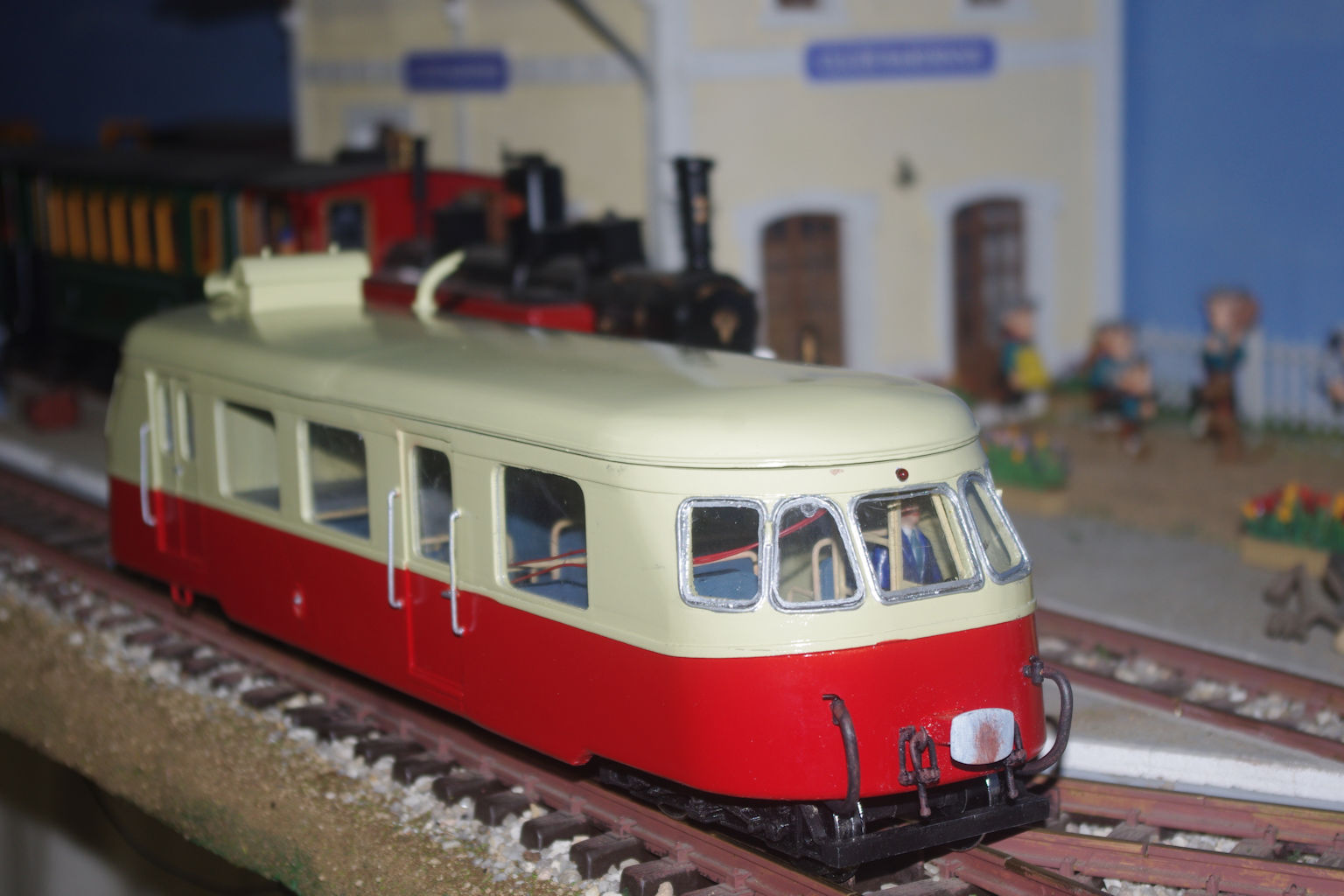

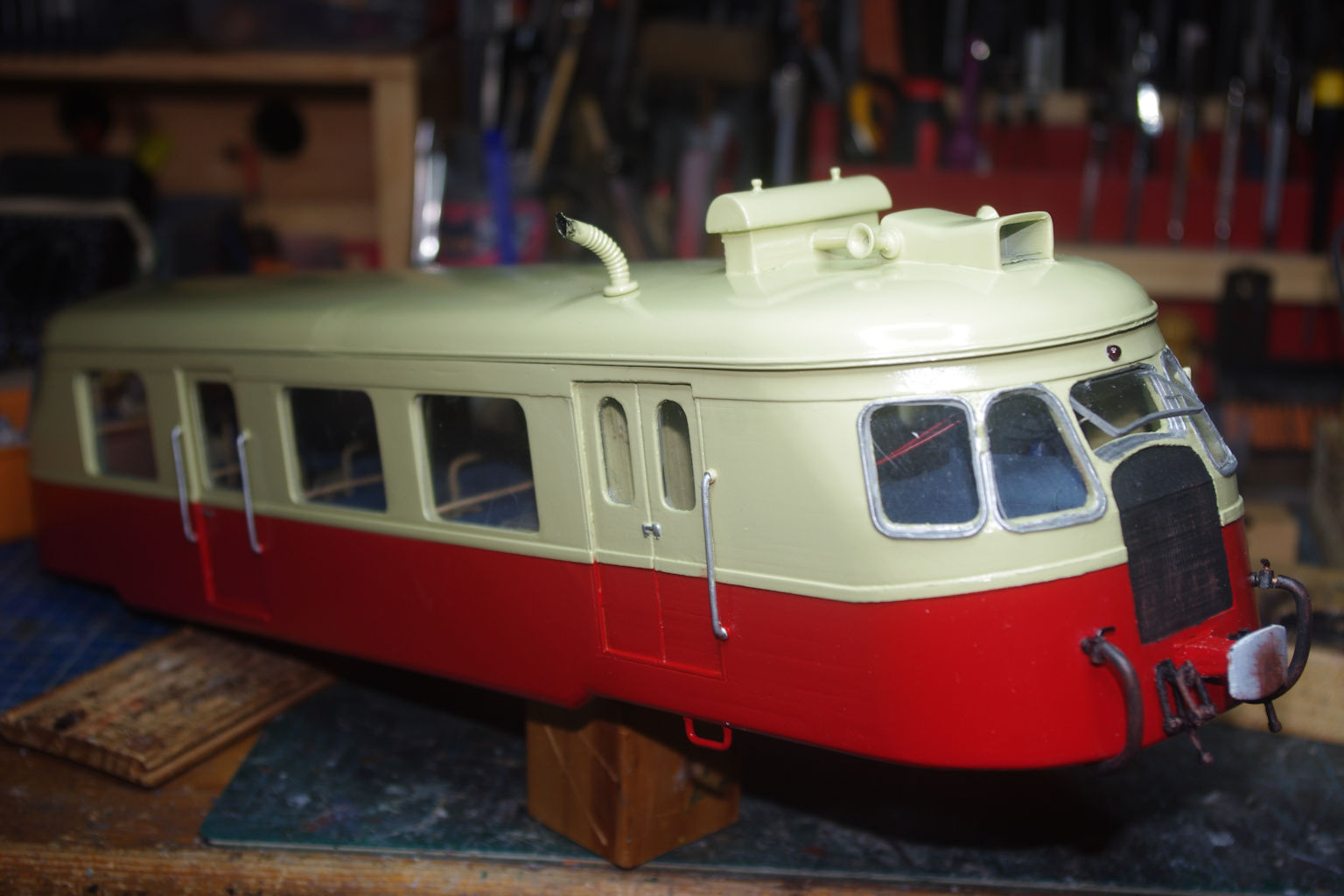

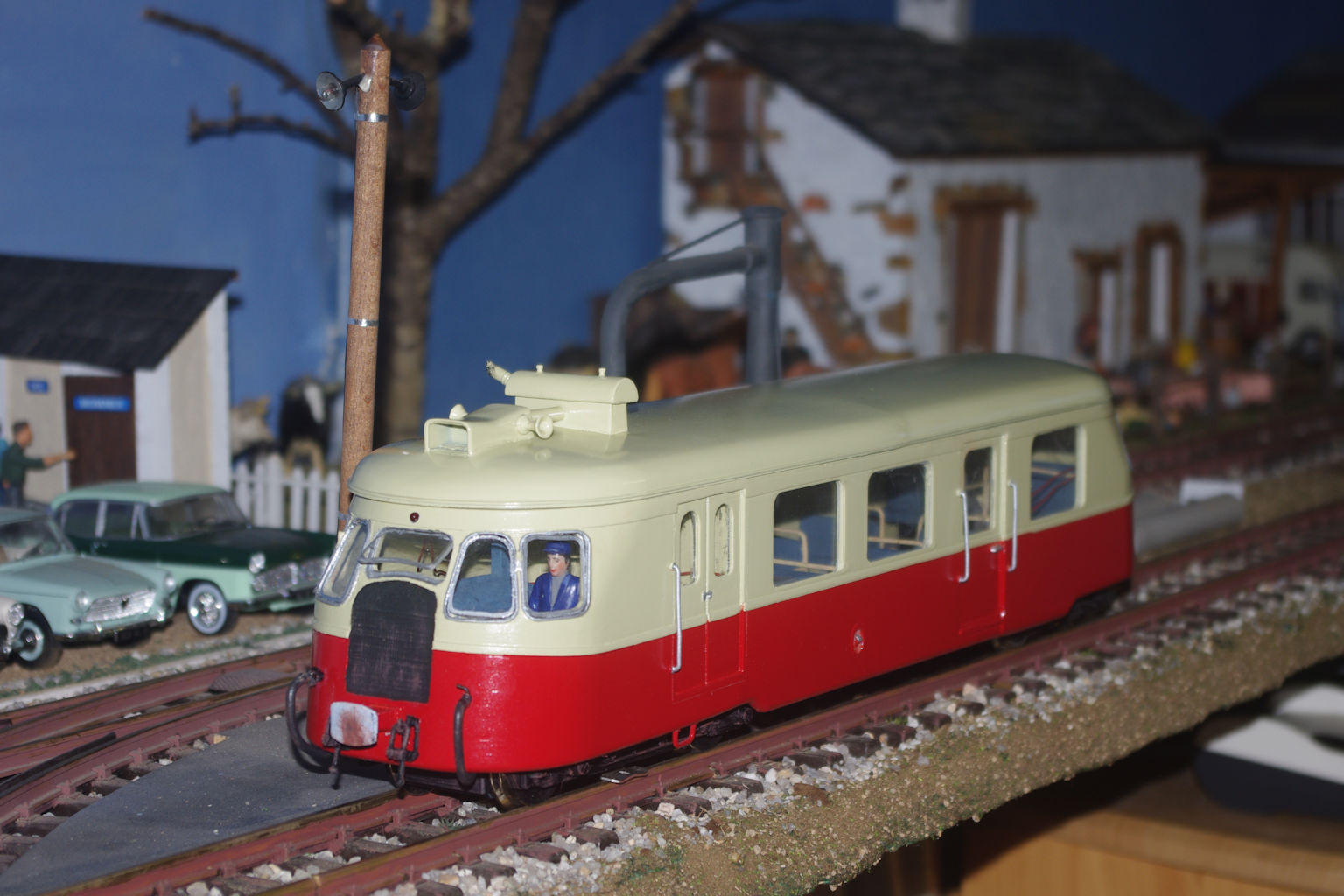

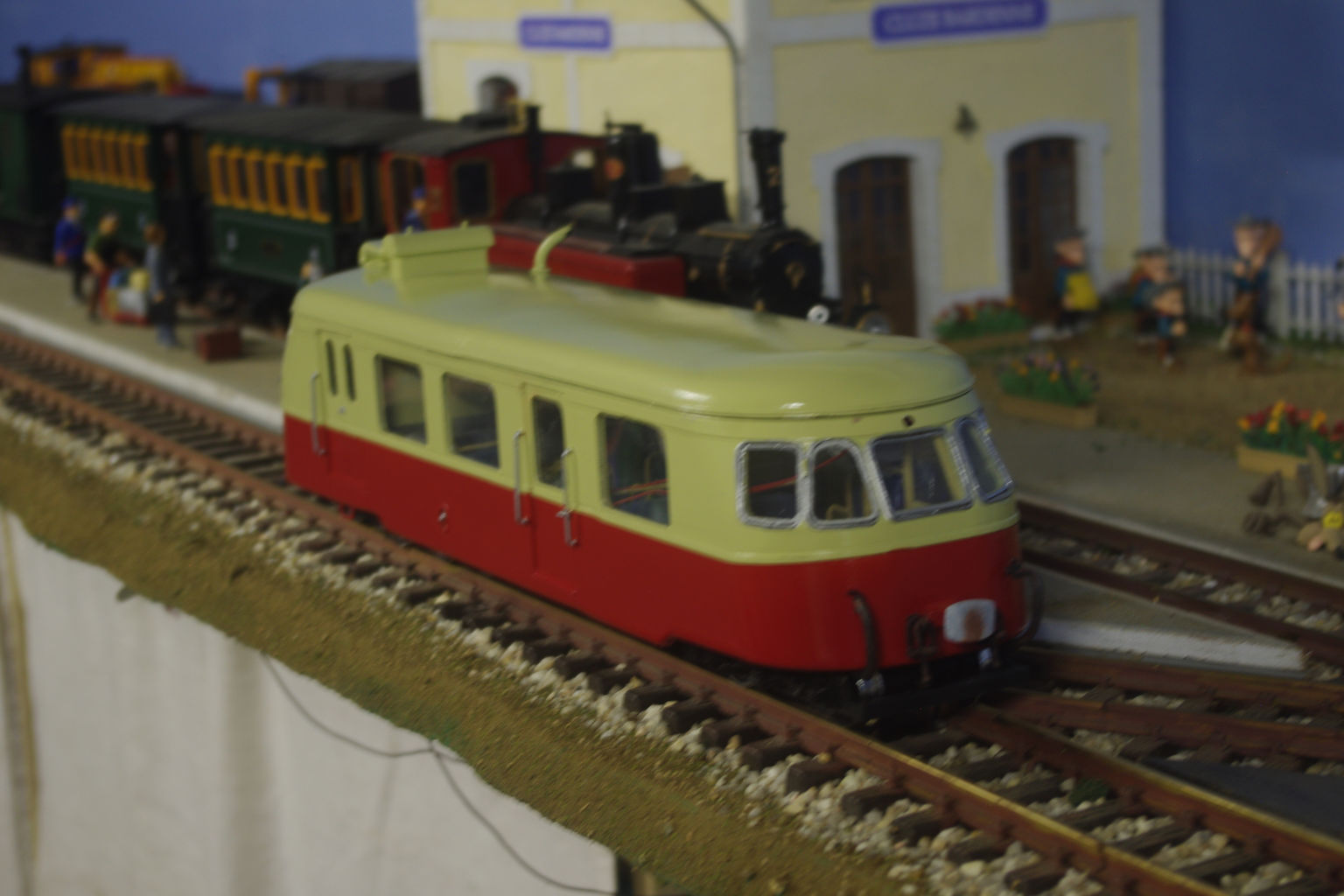

Me reste plus qu'à lui mettre des phares et à programmer le décodeur sonore Loksound ESU (va falloir que je lui trouve une bande son). Les photos ont été prise avec et sans flash pour vous donner une idée de la vraie couleur crème.

[attachimg=5]

[attachimg=6]

[attachimg=7]

[attachimg=8]

Je suis content du résultat bien que ça manque de finitions et de finesse dans les détails, mais je n'ai pas les capacités de certains d'entre vous pour réaliser des merveilles.

[JJB]

Il est superbe ! Bravo
J-J

[Y]

Oui, un bien joli résultat

Bravo!!!
Yvan

[Franco Verzetti]

Très réussi! Congratulations

[tyrphon]

Splendide !

[frankdestouesse]

Je dirais pas mieux

[Bernard JUNK]

Oui, belle réalisation, bravo !

[Bernard JUNK]

[quote="LGB 58"]
Patinage du bogie moteur avant montage
[/quote]

Je pense que tu veux parler de patine ... Le patinage, ce sera lorsque ce bogie sera sur une voie un peu glissante !

[netmetrique]

J'ai eu peur lorsque est d'abord apparue sur mon écran la dernière photo de ton message et le jaune abominable de la partie haute de la caisse. Heureusement, les autres photos sont rapidement apparues et ont montré que ce n'était qu'un problème de température de couleur de la photo.

Dieu que c'est beau !

[tram]

Superbe! Je rêve du même en Om....

[Bruno Billard]

C'est une maquette très belle du Billard A80D.

[LGB 58]

Je vous remercie pour vos agréables commentaires  , comme dit plus haut je vais continuer par la programmation du Loksound ESU (il me manque "le son qui va bien" actuellement), je vais rajouter les 2 phares sur les tampons, installer l'éclairage intérieur et occuper les sièges avec quelques personnages. J'hésite encore à l'immatriculer
Après je pense attaquer la remorque dans la foulée.

[Laurent Froissard]

très beau modele du Billard, beaucoup d'heures de poncage pour arriver à cette finition.
Serait-il possible de recevoir les fichiers 3D?

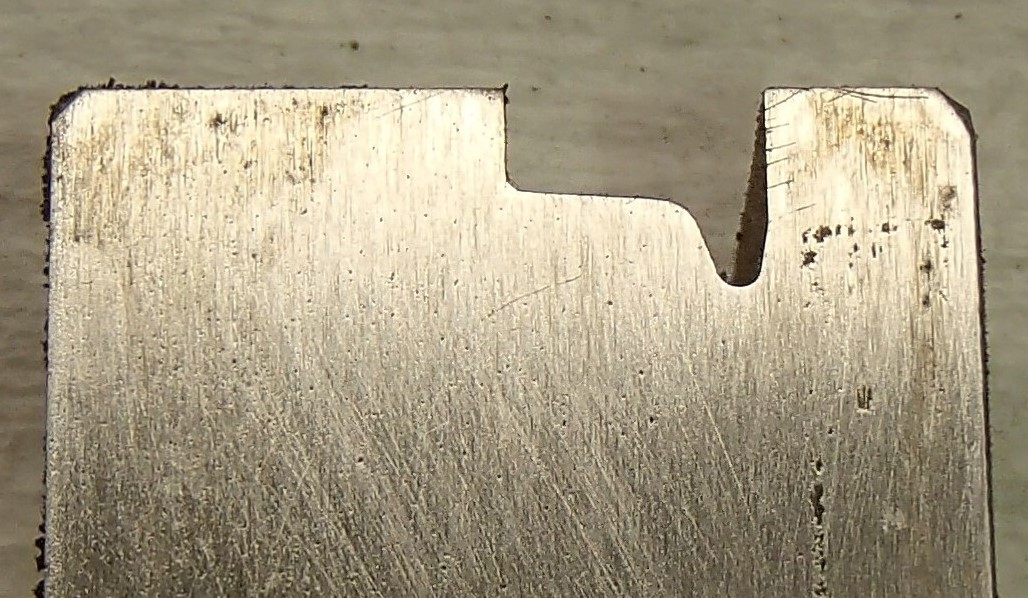

En echange, je peux tourner des roues en laiton, j'ai un tour et un outil de forme d'après les normes NEM 310, que le GEMM (sans E) a publié dans les années 90, photos ci-dessous

Pour les bogies, je pense utiliser une technique similaire à celle montrée par Sébastien Fabre dans le Voie Libre 107, imprimer un maitre modèle , faire un moule silicone et mouler en metal blanc,

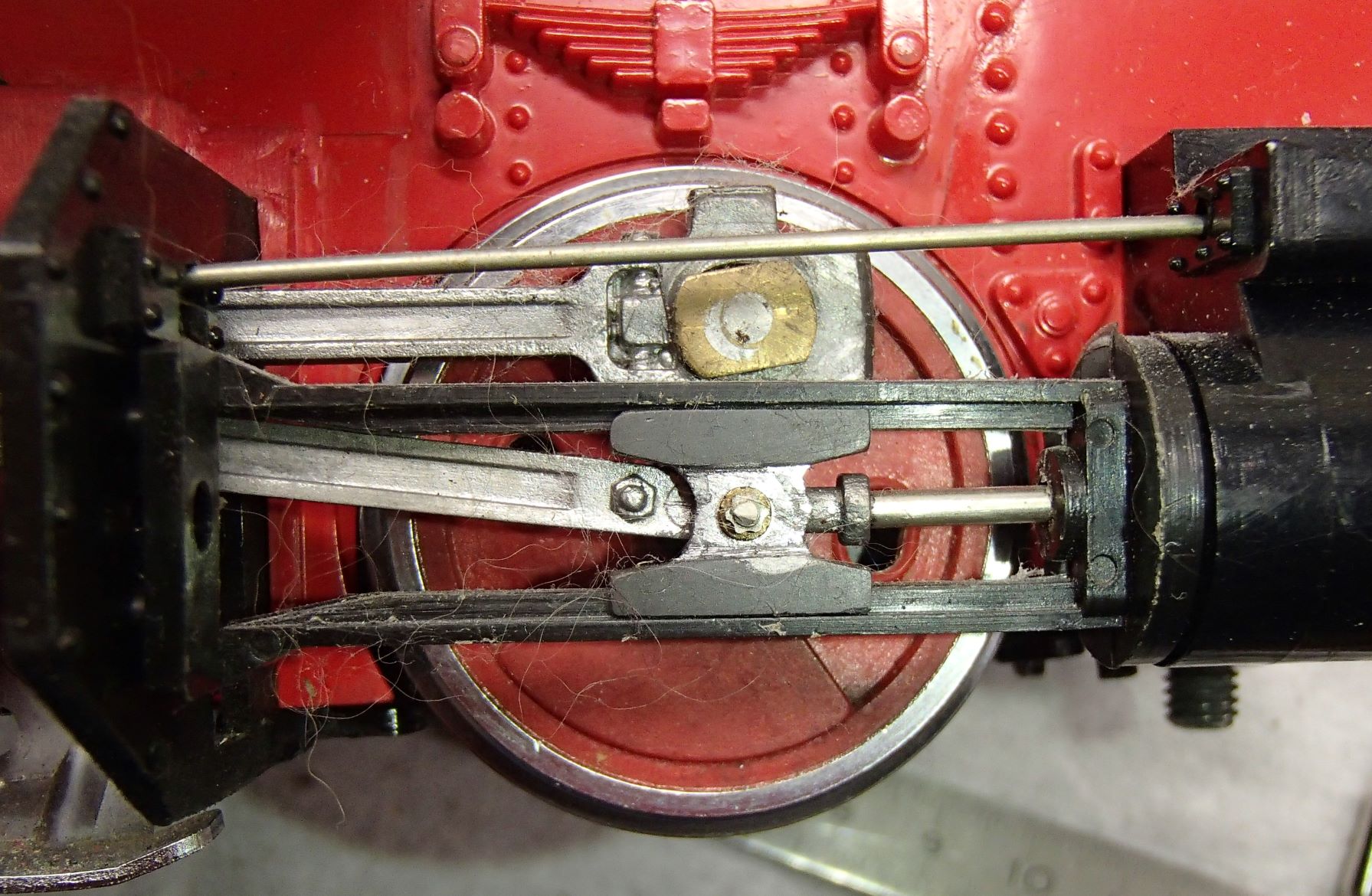

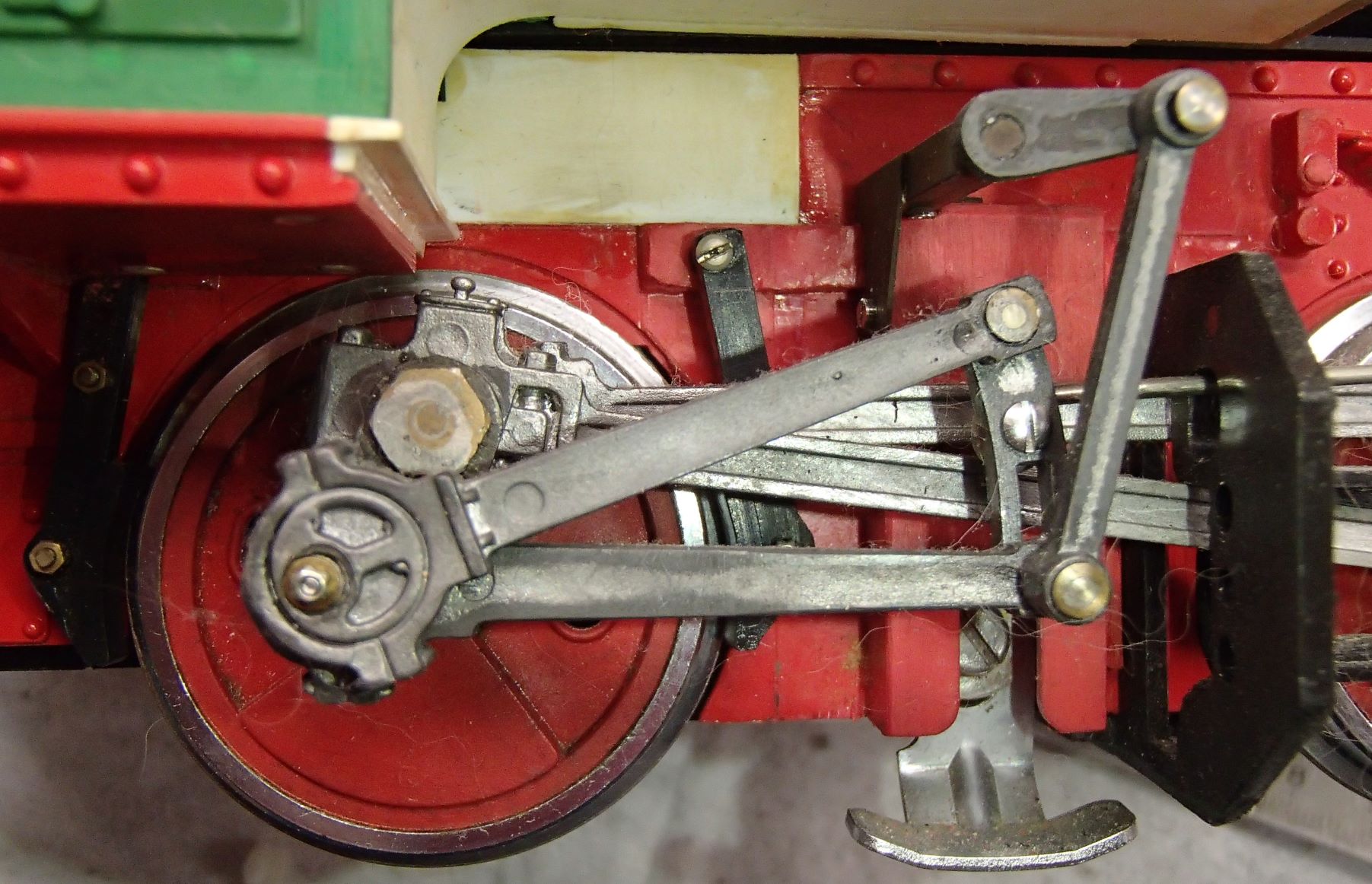

pour example, j'ai modifié une Stainz LGB d'origine avec des bielles en acier decoupé avec des bielles moulées en utilisant une Stainz plus récente comme modèle maitre.

[LGB 58]

Merci Laurent, les fichiers au 1/87° se trouvent sur Cults:

https://cults3d.com/fr/mod%C3%A8le-3d/j ... llard-a80d

Les roues en laiton sont intéressantes, j'ai également un tour et une fraiseuse mais pas le savoir faire pour en réaliser

C'est une bonne idée de faire les moulages des bielles de la Stainz, c'est vrai que ceux en tôle emboutie font "ripou"

[Patrick Lefèvre]

[quote="Laurent Froissard"]

En echange, je peux tourner des roues en laiton, j'ai un tour et un outil de forme d'après les normes NEM 310, que le GEMM (sans E) a publié dans les années 90, photos ci-dessous

[/quote]
Bonjour Laurent et bienvenue sur le forum.
Proposition intéressante car il devient relativement difficile des trouver des roues ou essieux à l'échelle métrique ou à un cout prohibitif. Attention à la demande ...

[Philippe Fontana]

Bonjour Laurent,
Pour la réalisation des flancs de boggies, Cyril nous avait fait aussi ce cadeau pour accompagner la caisse, ils sont disponibles sur le même lien que la caisse.

Comme tu es nouveau ici, je te propose de regarder quelques fils qui traitent de la réalisation de l'A80D en IIm en partant de ces fichiers.
Le plus ancien initié par Cyril (sous le pseudo 3Dmétrique), lorsqu’il a mis les fichiers à disposition.
C’est caché dans la rubrique / technique de modélisme / construction / fichiers stl en licence Creative Common. (désolé je ne sais pas mettre en place le lien direct …)

Sur cette base j’ai commencé à en réaliser un exemplaire en G et j’ai créé un fil dans la rubrique : Vos modèles roulants/A80D en IIm par impression 3D .    démarré  en mars et toujours pas fini !

Et puis, commencé plus tard et bien terminé celui-là, le fil de Gérard, Alias LGB58, intitulé :Billard A80D en IIm impression.
Sur ces fils des explications de nos méthodes de motorisation.

Je ne te cache pas que je n’ai pas été enthousiasmé par la réalisation décrite dans le dernier VL, parce qu’il met en œuvre un outillage époustouflant, rien ne manque :  impression 3D, fraisage, moulage résine de la caisse (vu la taille j’ai des doutes sur une réalisation par un particulier, il faut une sacré enceinte de mise sous vide…) moulage métal blanc par centrifugation …
La transmission par chaine permet la souplesse du châssis, mais ce n’est pas la seule méthode.

Pour les roues n’ayant ni le tour, ni l’outil au gabarit, ni la compétence pour les utiliser … j’étais parti sur l’option énergie embarquée (avec télécommande). Et puis je me suis aperçu que (pour l’autorail) je pouvais me passer des roues métalliques en utilisant les patins du frein électromagnétique. Une très bonne méthode d’alimentation qui équipe tous les modèles LGB ! Les tests de fonctionnement sont satisfaisants, il me faut les habiller correctement pour qu’ils soient conformes à la réalité.
Je ferai une photo quand je serai de retour à la maison.

Pour ce qui est de la réalisation des roues nous avons déjà échangé sur un fil, je voulais tester cette méthode : bandage métallique le reste soit en plexi et découpe laser, soit en impression 3D. Le point dur (à tous les sens du mot) c'est l'usinage du bandage.

test de lien :
https://forums.gemme.org/index.php/topic,1901.0.html /

[Laurent Froissard]

Philippe,
pour les roues, la solution voile plastique et bandage metallique a déjà été testée par Gerard Comellas, il utilisait du PVC en feuille qui a l'avantage d'etre teinté dans la masse.
et il utilisait sa fraiseuse CNC pour couper la forme exteriere et les rayons.

A l'epoque, 1994/1995? j'avais fourni un plan du bandage à Gérard et je lui avais indiqué une société de decolletage a Champagnole (Jura) Morel Decolletage(https://www.morel-decolletage.fr/), je ne suis pas sur des volumes minimum pour avoir un prix compétitif mais cela peut valoir le coup de les contacter. Si besoin je peux fournir un plan 2D pour le profil de roue

J'ai chargé les fichiers STL, les flancs de bogies sont trés detaillés.
l'ideal serait d'avoir des fichiers STEP ou IGS qui sont relativement facile à importer dans un logiciel 3D.

Les bielles de la Stainz on été moulés avec un moule silicone et le metal fondu en utilsant un chalumeau et une louche de cuisine, l'astuce est d'avoir l'arriere du moule fermé par une plaque d'aluminium qui est legerement chauffée et le moule doit avoir une carotte de done taille ainsi qu'un volume de matière supplementaire à l'opposé de la carotte qui sera coupé après moulage, je prendrai des photos du moule de bielle

[LGB 58]

@ Philippe: Pour le modèle réalisé par Sébastien Fabre j'ai eu la réponse sur un autre forum, il vend ces réalisations, le lien qu'on m'avait communiqué ne fonctionne plus, peut être que vous arriverez à vous y connecter:

http://www.swisstrains-stp.ch/2015/Auto ... d_IIm.html

[Philippe Fontana]

[quote="LGB 58"]
@ Philippe: Pour le modèle réalisé par Sébastien Fabre j'ai eu la réponse sur un autre forum, il vend ces réalisations, .....
[/quote]
Merci Gérard pour cette précision importante.
Je viens de regarder le site, à l'adresse :
https://www.swisstrains-stp.ch/2016/Bil ... e_IIm.html

Le prix (un autorail et sa remorque 2800€) me semble correspondre à la méthode de fabrication retenue !

Je préfère la conception présentée par Laurent pour la Blanc Misseron, impression 3D en plusieurs pièces et assemblage plus ou moins démontable. Cette méthode permet la production en petite série à un coût très raisonnable... (hors coût initial du fichier 3D)

[JJB]

Bonsoir

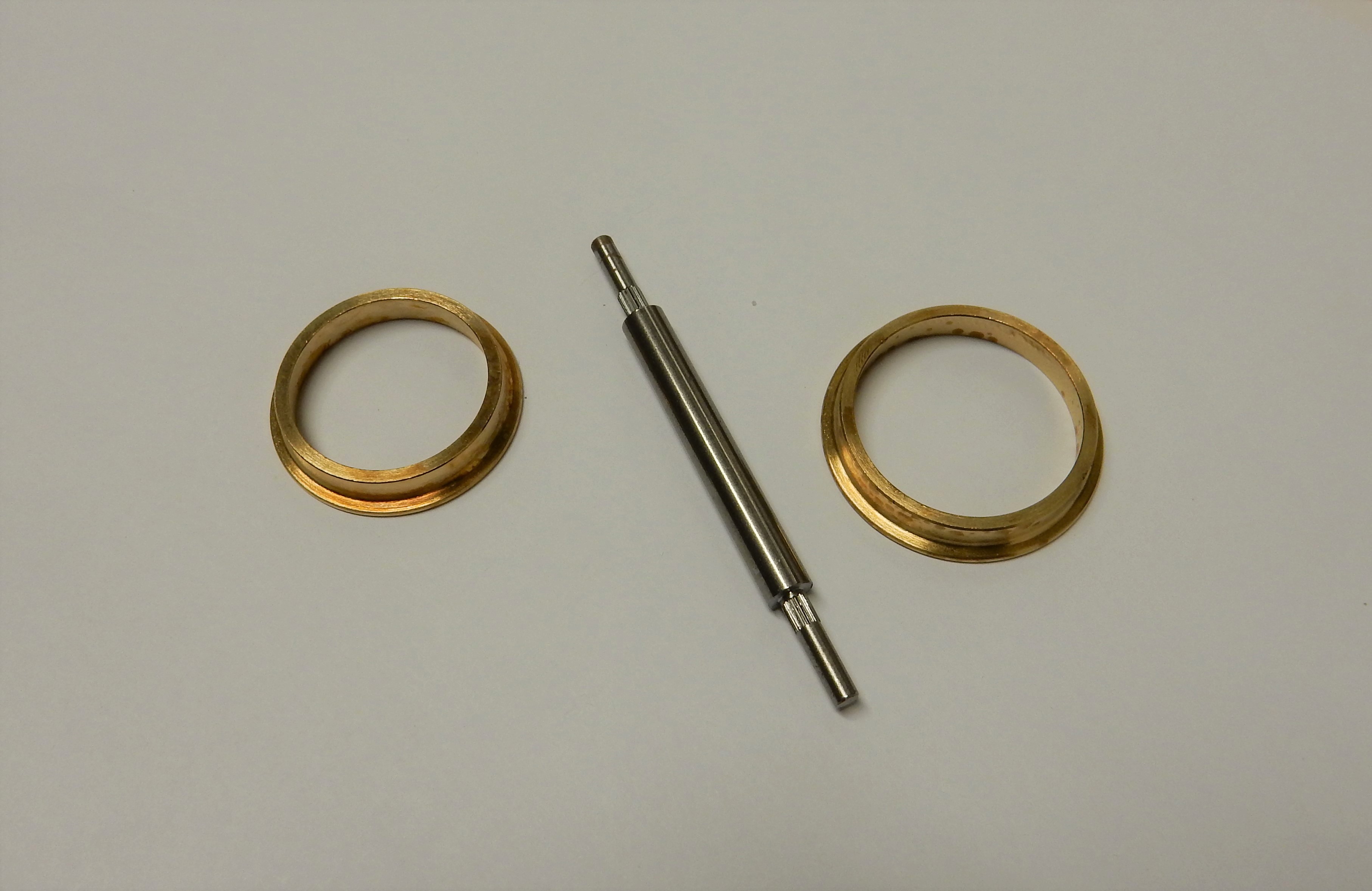

Suite a vos réflexions sur les bandages de roues, j'ai passé un coup de téléphone à Gérard Comellas qui m'a informé avoir toujours un petit stock de bandages et d'axes pour le IIm (Diam. 29 et 32 mm). Il m'a dit aussi, avoir encore quelques bandages nickelés de roues de loco...
[attachimg=1]
Il n'a pas chiffré le cout d'un ensemble Bandages/Axe, si certains sont intéressé ne pas hésité à le contacter.
gecomodel@wanadoo.fr
J-J
