Billard 503 Carde en IIm

[LGB 58]

Bonjour,

Grâce aux magnifiques fichiers HO qu'a partagé Franck, j'ai pu en les redimensionnant et en les découpant en 9 morceaux imprimer ce très beau modèle.

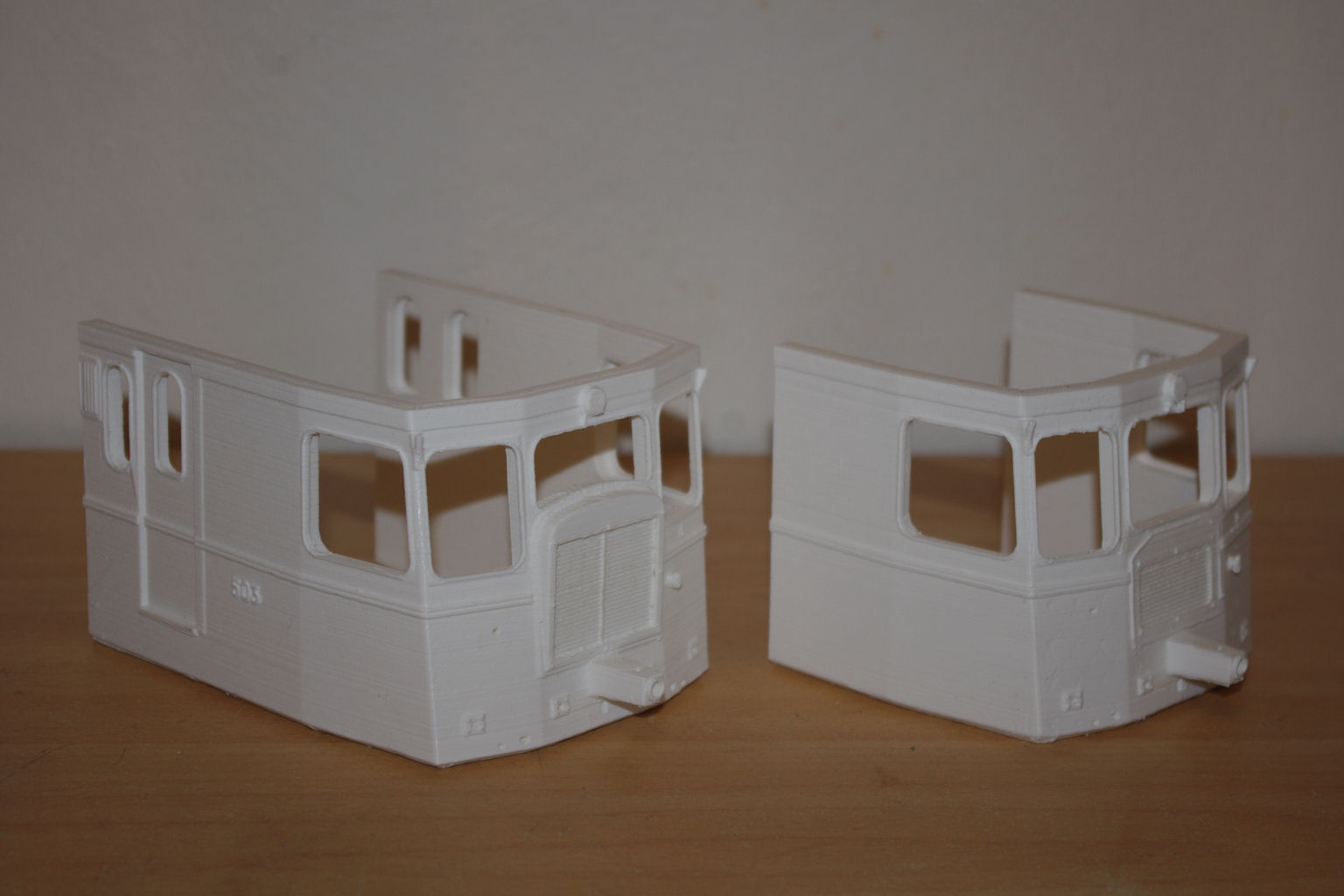

Je vous joint quelques photos de mes impressions 3D, comme vous pourrez le constater, il y a pas mal de travail de finition, donc ce sera une réalisation longue étalée sur plusieurs mois:

[/align]

J'ai réalisé un support dans Tinkercad pour le bogie moteur USA Trains que je vais utiliser. Je vais imprimer les côté des bogies moteurs que je vais ensuite coller dessus
@+

[Bernard JUNK]

Encore un beau modèle en perspective ...

[leonaja]

C'est superbe, je m'installe.

[Philippe Fontana]

Le fichier initial étant impeccable, des impressions de cette qualité, laissent présager un modèle exceptionnel,
Je vais suivre l'avancement avec attention.

Dans quelle matière as tu imprimé ?
Pour l'avant et l'arrière tu as utilisé des supports ?

[JJB]

Voilà qui présage d'un superbe résultat  Bravo!
J-J

[LGB 58]

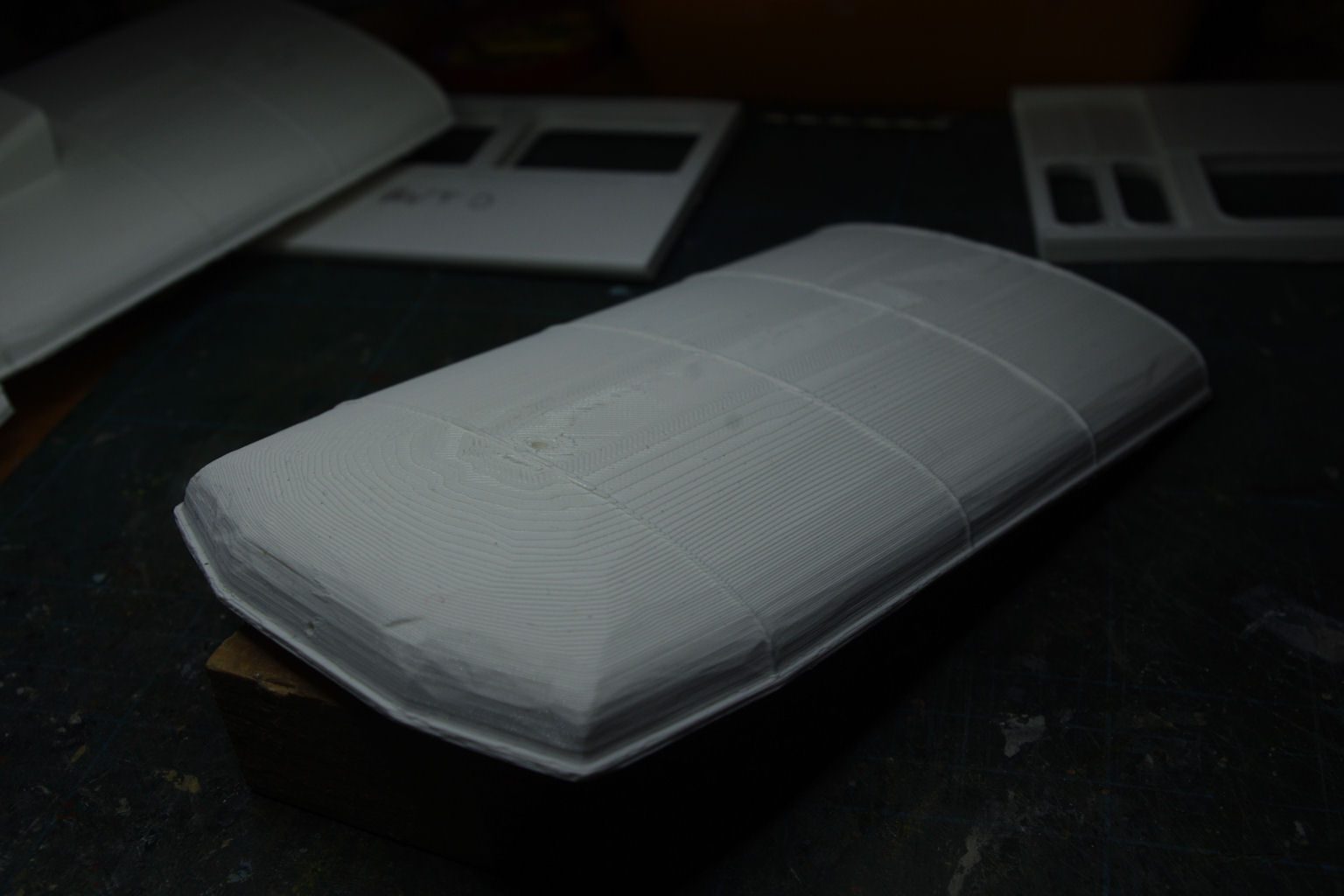

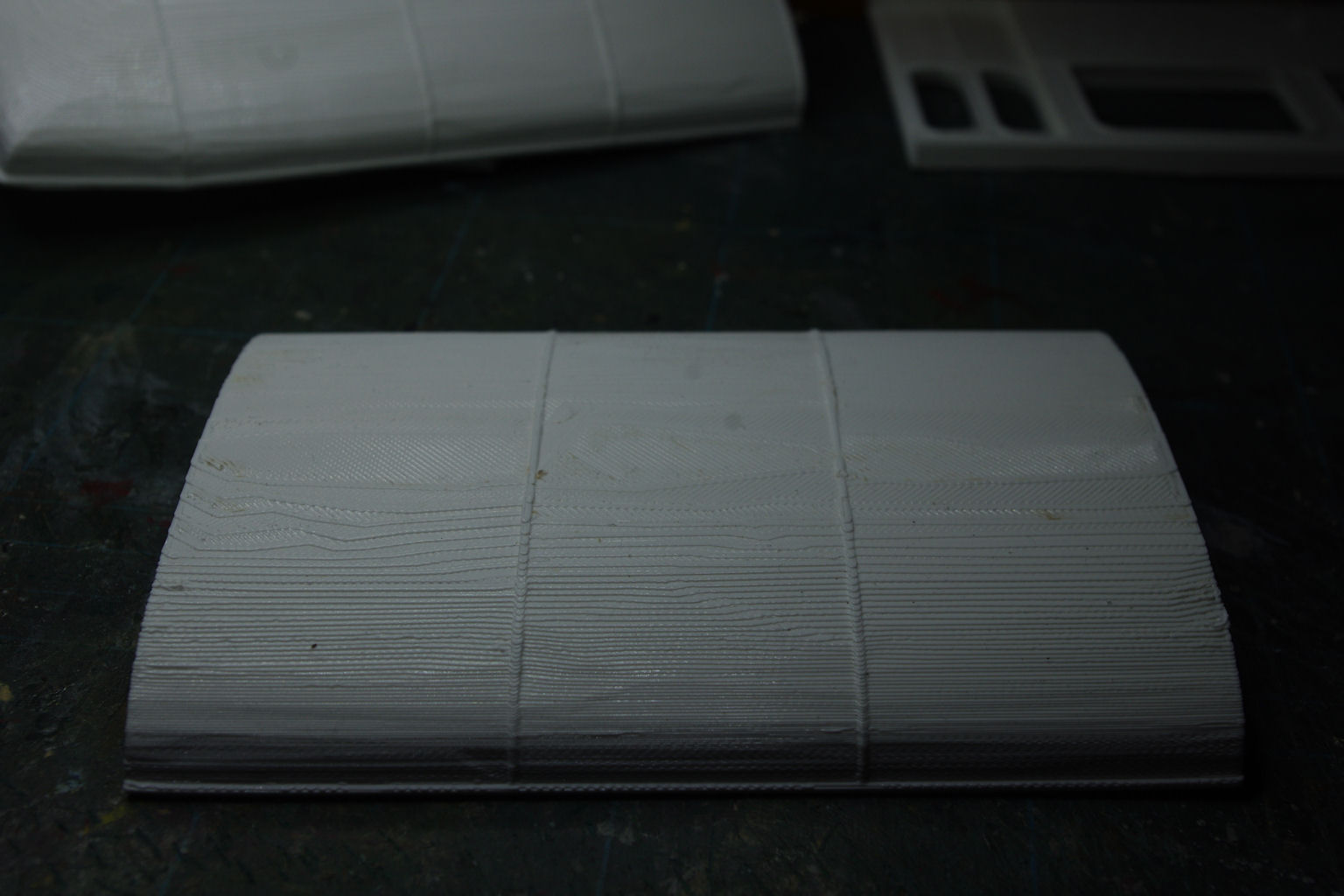

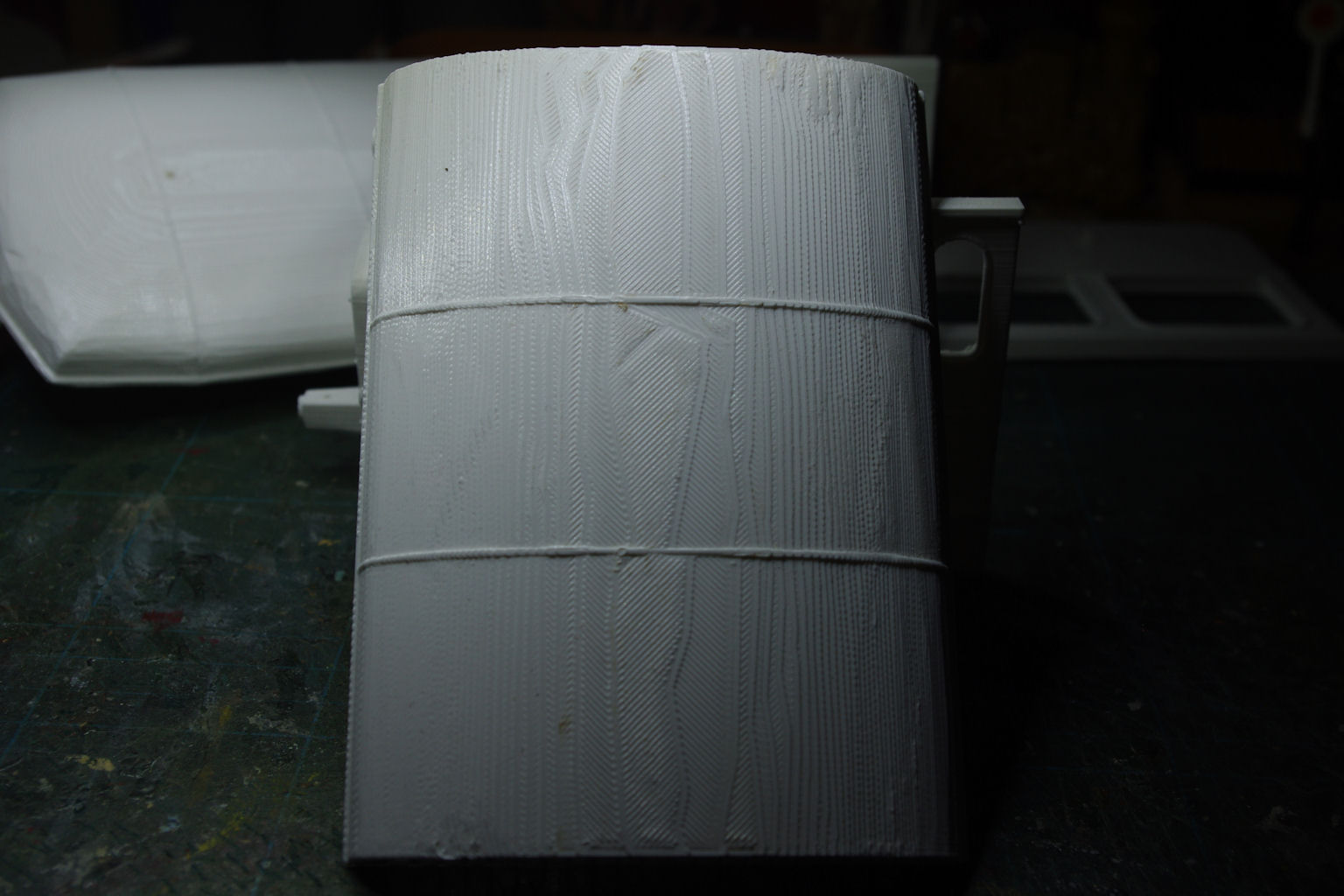

Merci à tous, mais ne vous y trompez pas mes impressions sont "pourries", les photos ne mettent pas en évidences les gros défauts, j'ai fait des photos rapprochées pour vous montrez à quel point c'est mal imprimé avec mon ancienne imprimante. Je me suis même demandé si je ne devrais pas les refaire sur ma nouvelle imprimante pour voir si il y a une grosse différence de qualité d'impression. Et certaines pièces, comme les toits, devraient être imprimées verticalement pour limiter les dégâts.

@ Philippe Fontana: C'est imprimé en PLA. J'ai juste mis des supports (à 10%) "en contact avec le plateau"  mais rien en intérieur pour les faces avant et arrière

[2ludin]

Salut et fraternité
Bah, faut positiver : les radiateurs sont bien sortis ...

[LGB 58]

@ 2ludin: Oui mais je crois qu'il y en a un qui fuit

Le problème c'est que le PLA est  très difficile à poncer manuellement et en le ponçant mécaniquement il fond

[Y]

Franck a initié une belle ribambelle de Cardes à toutes échelles

Bon courage pour le ponçage Gérard

Yvan

[LGB 58]

Merci à tous,

Petite précision importante, ce ne sont pas les fichiers de Franck qui sont en cause, mais la multiplication par 4 de l'échelle du modèle, la découpe aléatoire de Cura, l'imprécision de mon imprimante et peut être aussi de mauvais réglages par rapport au PLA.

[Philippe Fontana]

Le problème c'est que le PLA est  très difficile à poncer manuellement et en le ponçant mécaniquement il fond

Le principe du racloir marche assez bien ... les racloirs de menuisiers étant un peu grand, j'en utilise d'autres facile à trouver dans nos ateliers ... les morceaux de lame de cutter, l'arrête que l'on casse quand ça ne coupe plus.
Le papier grain 300, 500, ... bien mouillé et beaucoup de persévérance

[chris31]

Il y a un produit, le XTC 3D. Tu trouveras plein d’infos sur GOOGLE en cherchant : « xtc 3d polissage impression 3d ». Et la vidéo en question ici : https://www.youtube.com/watch?v=7g5KzRoxq3s&t=5s

Je n'ai pas eu le temps d'essayer. On le trouve sur Amazon, un peu cher tout de même. C'est, a priori, une résine epoxy accompagnée d'un durcisseur. Certains préconisent l''utilisation de résine d'impression SLA et un passage aux UV par la suite.

[LGB 58]

Merci pour vos conseils, mais je ne souhaite pas rajouter une résine sur mes impressions (c'est chère, nocif et ça empâte) je préfère mettre de l'aprêt auto garnissant en bombe. J'ai un amis qui fait du slot, sur ces carrosseries en PLA (au 1/40) il passe carrément une couche de colle cyanolite pour combler les stries et faciliter le ponçage.

Par contre je ponce seulement que quand j'ai passé l'apprêt. Comme Philippe, je préfère gratter et limer voilà ce que j'utilise:

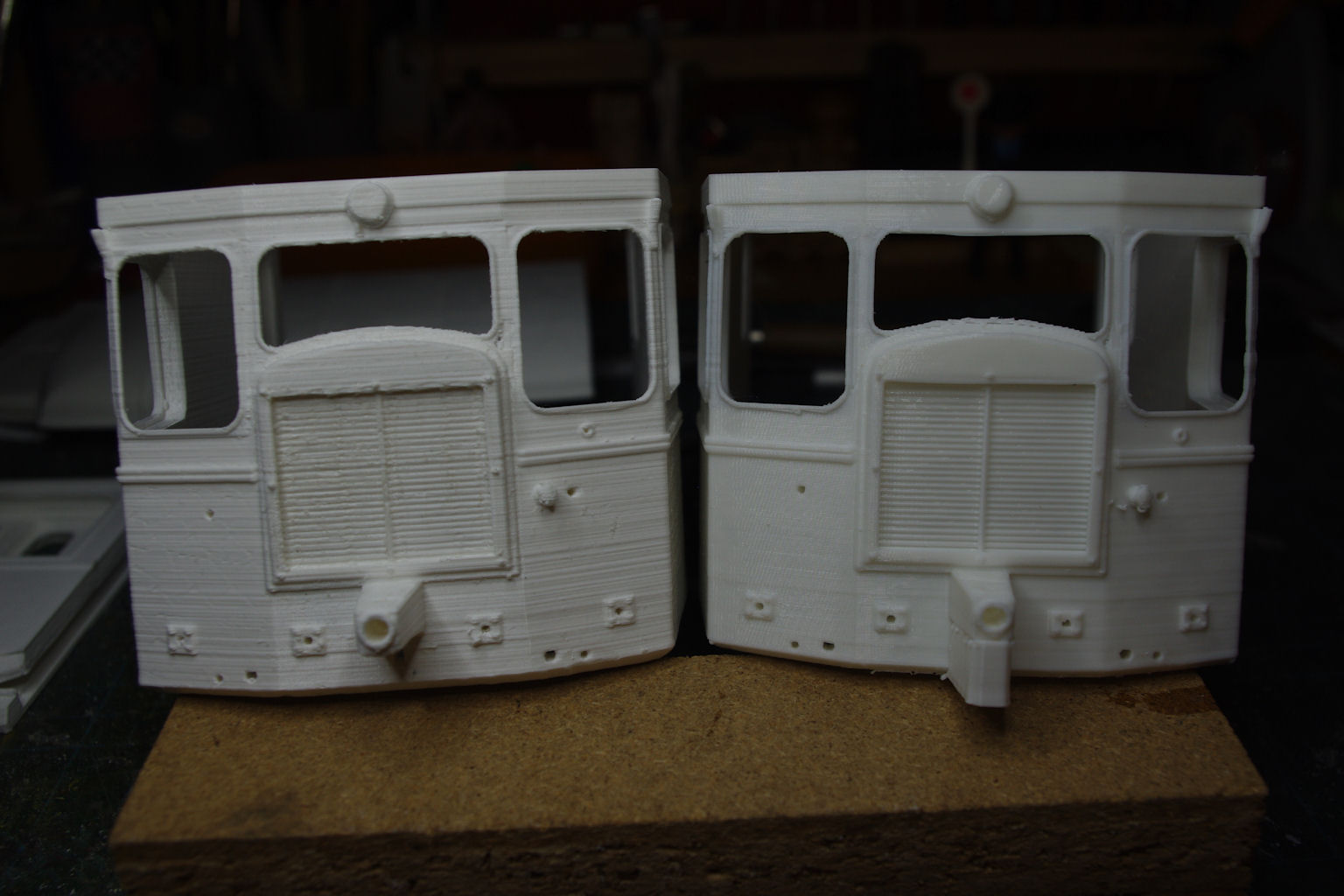

Par contre j'ai refait des impressions avec ma nouvelle imprimante et le résultat est incomparable tout en gardant une impression à 0.20, je suis content de ma nouvelle acquisition:

[LGB 58]

Pour l'avant et l'arrière tu as utilisé des supports ?

Réponse en photos:

Support "juste en contact avec le plateau" Pas: de jupe, de bordure ni de radeau.

[Philippe Fontana]

Très belle impression, moins à polir que sur les premières ...
Je suis impressionnée par la qualité des montants des angles.

[LGB 58]

Surtout que si tu regardes bien mes photos il n'y a aucun support au niveau des entourages de vitres, la machine imprime même dans le vide.

[Philippe Fontana]

C'est éffectivement bien réussi, comme le "premier fil" est  bien horizontal il a été refroidit sans tomber. Le collage des premières couches suivantes n'est peut-être pas complet, c'est là où les produits de "lissage" sont intéressants car il comblent les vides et évitent que les couches se séparent.

[LGB 58]

Dans ce cas là je comble et je renforce à la cyano

[LGB 58]

J'ai un peu avancé sur le ponçage, il me reste plus qu'à passer l'apprêt sur tous les éléments:

Découpage des 24 vitres:

[LGB 58]

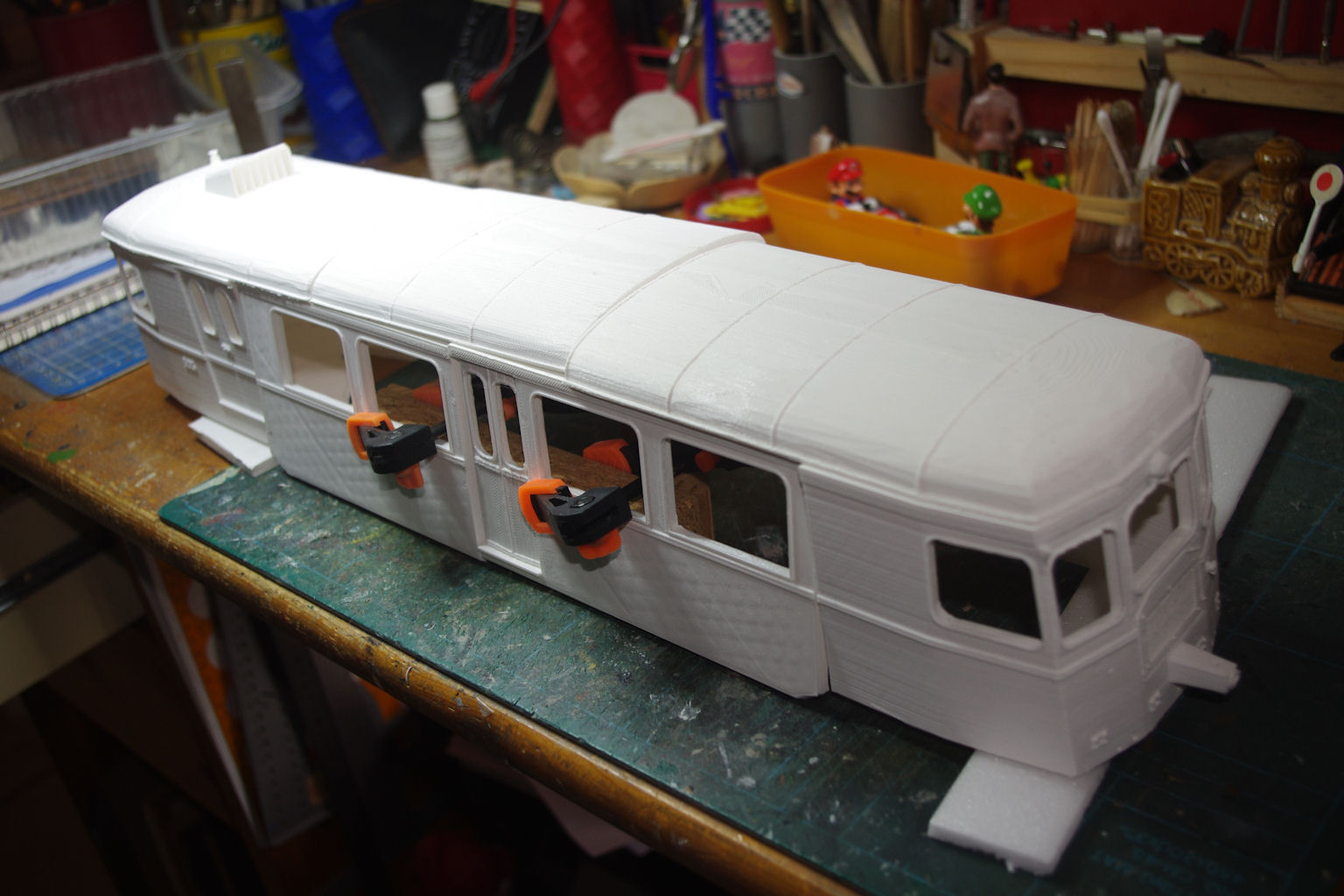

Bonjour à tous, j'ai repris le montage de ce projet abandonné depuis 2ans:

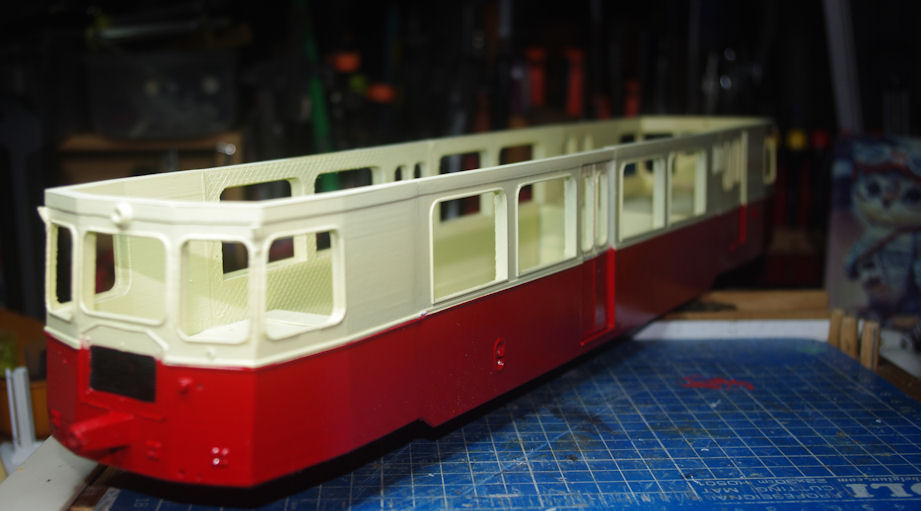

Avec un peu de couleur ça change tout

[JJB]

Beau résultat, bravo!
J-J

[netmetrique]

Tu comptes laisser la toiture amovible ?

PS : Je me suis permis de modifier tes messages précédents pour que les photos apparaissent en vrai grandeur dans le message (et plus en miniature à la fin du message)....

[jlefebvre]

Bonsoir,
En me présentant pendant la réunion à distance d'hier soir, j'ai expliqué que je faisais aussi parfois des bateaux. Donc, étanchéité !
J'utilise de la résine - périmée - pour lisser et étanchéifier.
A l'abri de la lumière, j'applique une fine couche de cette résine au pinceau. puis j'emporte l'objet directement au soleil à la lumière duquel la polymérisation, et donc la solidification, est immédiate. Le ponçage est aisé et les aspérités s'estompent sans problème, même les grosses aspérités. Ou les trous ...
Mais j'ai aussi utiliser ce procédé pour le toit d'un autorail Crochat AT1 au 1/22. plusieurs épaisseurs de plasticarte, du mastic type mastic à balsa (ponçage facile sans abîmer le support). Résine appliquée au pinceau, polymérisation et ponçage.
Le procédé se répète parfois plusieurs fois jusqu'à obtenir un résultat satisfaisant.
JL

[LGB 58]

@ Netmétrique: Merci Bernard t'as eu raison de le faire, c'est mieux comme ça.

Oui je laisse le toit démontable comme je l'avais fait pour l' A80 D.

Je suis un peu embêté avec ce sujet, car en 2022 je ne l'ai pas mis à jour et il manque beaucoup de chose comme le châssis et la motorisation j'avais à l'époque" privilégié le forum de VML .
C'est d'ailleurs sur ce même forum (Voie Métrique Libre) que Gilles m'a sollicité récemment pour terminer cet autorail. Actuellement il est bien avancé, il est déjà aménagé intérieurement et il roule avec un branchement électrique provisoire (en attendant l'installation du décodeur sonore).

Je vais donc compléter ce sujet .

Cette autorail n'a rien à voir avec ce que tu réalises (ainsi que beaucoup d'autres) car, je n'ai pas la patience et la dextérité et ce modèle s'apparente plus à du "Playmobil amélioré" qu' a un maquette de haut niveau. Mais je suis, bien sur, ouvert à toutes remarques ou critiques qui pourront me faire évoluer dans le bon sens

@ Jlefebvre:

Ton idée me parait effectivement excellente, faudra que j'essaye sur un prochain modèle. Merci du partage !

[LGB 58]

Bon c'est parti:

Pour la motorisation j'ai utilisé, comme sur l'A80 D, un bloc moteur USA Train:

J'ai dessiné un support dans Thinkercad et je l'ai imprimé en PLA ainsi que les bogies

Pour le bogie AR j'ai tout imprimé en PLA en adaptant les flasques du fichier de Franck pour qu'elles soient démontables. J'ai utilisé des essieux Bachman de Ø 24,5 mm

Pour le châssis j'ai utilisé de la carte plastique de 5mm, il sera collé à l'intérieur de la carrosserie:

Les premiers essais sont concluants:
