Sauvons la MALLET 410 de......

[JJB]

Oh, mais je vois que le frein à récession d'air y est asse bien représenté (Parts vertes 38 & 39).
Bon courage Michel!
J-J

[mlm]

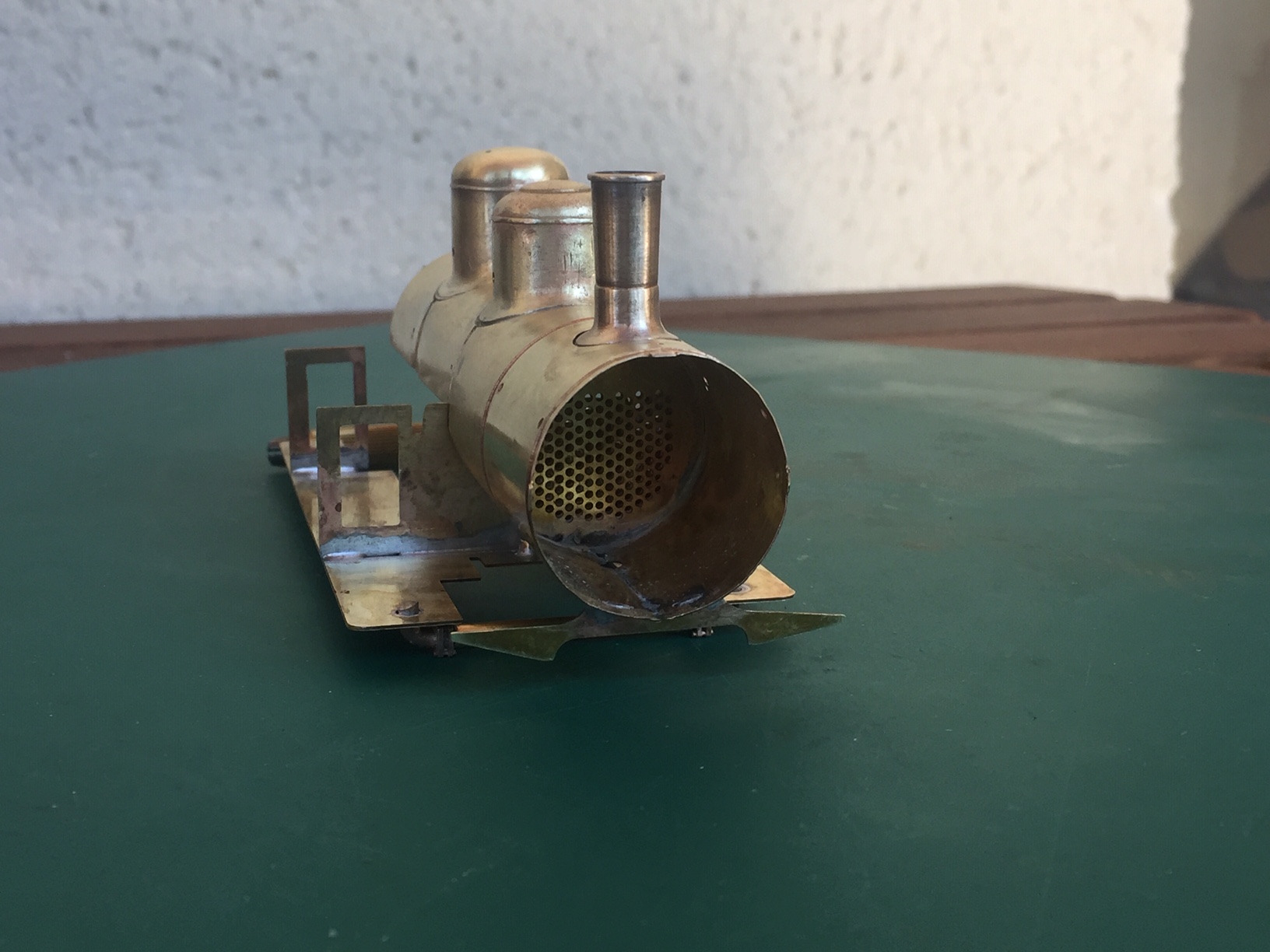

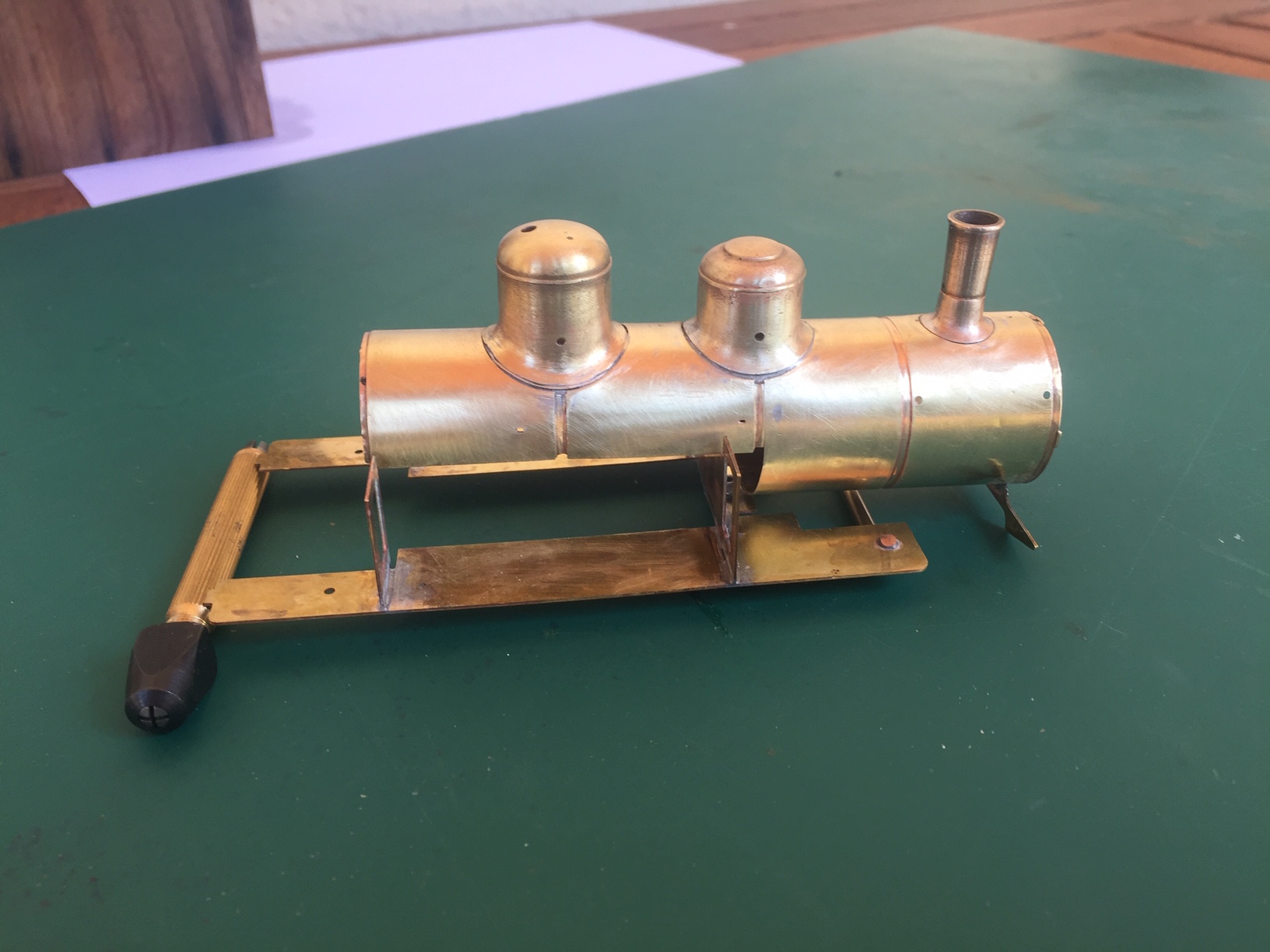

Ouf...........  je respire !!!!!! la sablière est en place il reste encore une petite fente à combler au raccord avec la chaudière mais on verra ça quand les cercles de chaudière seront en place .

[attachimg=1]

[attachimg=2]

[attachimg=3]

[JJB]

Superbe! Tu vas y arriver

[Y]

La propreté de ton tapis vert me laisse rêveur

presque finie
Yvan

[mlm]

Je ne m’en sers que comme tapis pour la souris de l’ordinateur...

[pelican]

La poubelle doit être déçue  ..

[mlm]

Plutôt ceux qui guettaient ....

[tram]

La chose se présente d'autant mieux que j'ai cru comprendre qu'il y a pas mal de boulot sur ce kit... je suis admiratif du travail accompli, moi pour qui le laiton (et autres métaux ou alliages) est un matériau impossible à maîtriser!

[mlm]

Gilles, il y a ENORMEMENT de travail sur ce kit car l'artisan qui me l'a livré a du mal à compter au delà de 1, il arrive à 2 parfois mais je pense que pour arriver jusque là il s'est fait aider....
Cylindre de frein 1 livré sur 2...
Embiellage 1 coté complet
Roues, axes, palier ...zéro pointé...
Un injecteur sur 2  (en fait les 2 sont sur la même grappe de fonderie mais il y en a un qui n'est pas sorti au moulage)
Des rivets qui manquent
Pas de réducteur
Pas de caisses à eau
Sans parler des défauts de gravure...
En gros il m'a vendu une partie de sa boite à brol... c'est à dire les grappes de fonderie ou les plaques photo gravées qui ont des défauts et qui ne peuvent être vendues mais qui peuvent dépanner en cas d'erreur de montage ou de perte. Et ce qui manque, c'est en grande  partie ce qui demande un investissement.. c'est à dire le décolletage ou la fonderie.

Voilà le tableau...

[tram]

Et bien sûr, si le kit n'était pas complet loin s'en faut, le prix lui devait quand même l'être...Et dire que j'avais failli à l'époque lui acheter un locotracteur X CFD, heureusement, j'ai pu en acquérir un fort bien monté plus tard auprès d'un amateur...

[mlm]

Tu sais bien que tout salaire mérite travail et comme c'est un homme modeste, il aurait été gêné de me proposer un kit moins cher car il a eu peut être peur que cela  ne dévaluasse son travail.

[netmetrique]

Ce qui rend fou, ou plutôt ce qui donne envie de hurler, c'est que, lorsqu'on me demandait il y a peut-être une vingtaine d'année, "Par quoi débuter comme kit laiton en Om ?" je répondais "N'hésitez pas, montez une Mallet LD.  C'est long, cela demande un minimum de soin, mais vous serez sûr d'avoir quelque chose qui fonctionne car il n'y a pas de loup."

Qu'un margoulin ait réussi à un tel désastre à partit d'une telle réussite laisse pantois !

[mlm]

Avec du recul ...les 403 et 404 étaient des modèles étudiés à l'époque par Lucien Richard, les 409-414 je ne sais pas par qui elles ont été étudiées mais les modifications apportées à la chaudière n'ont, à mon avis, apporté aucune simplification dans le montage, bien au contraire. Après c'est une autre histoire ...

[mlm]

Suite du message précédent

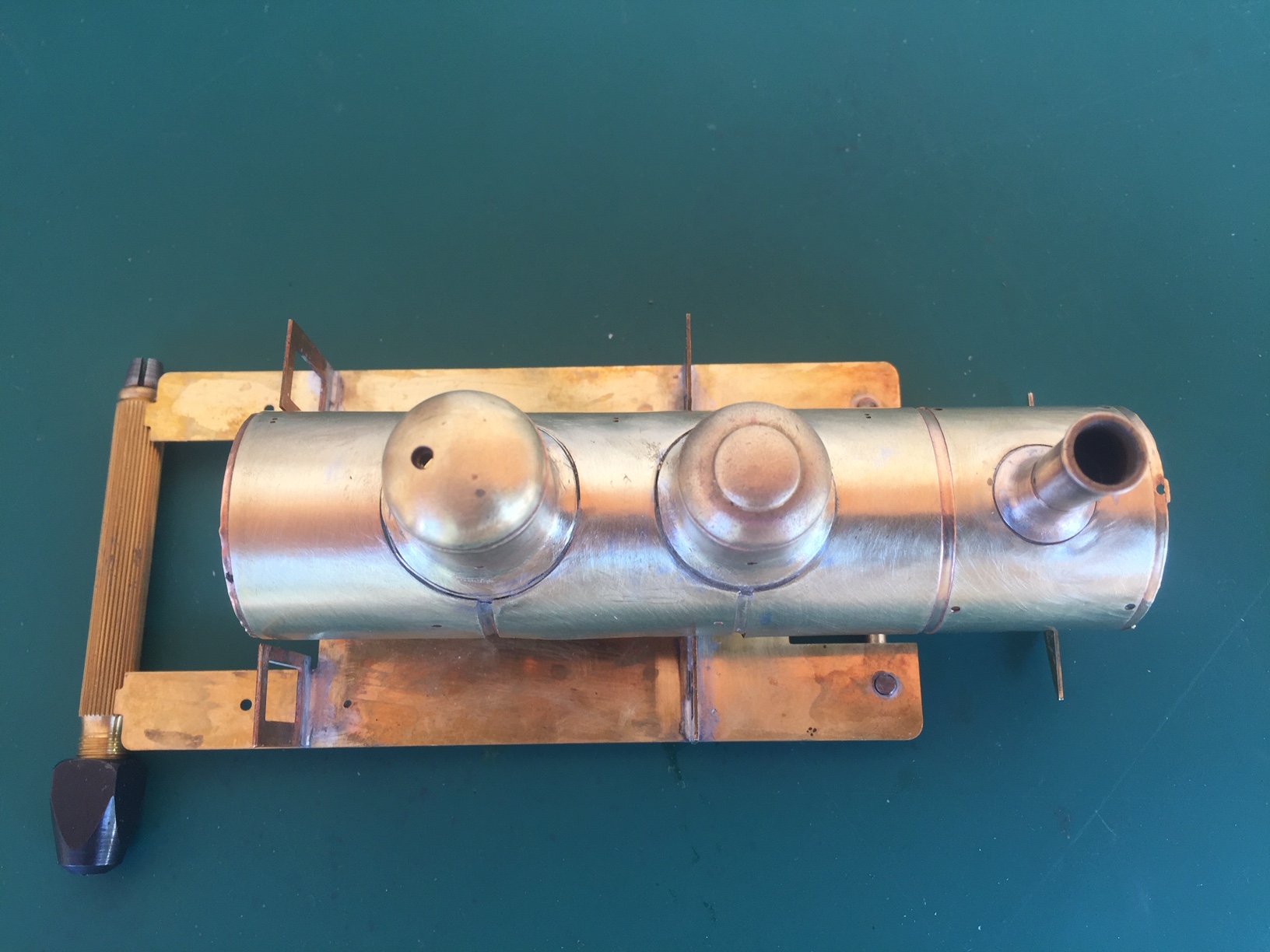

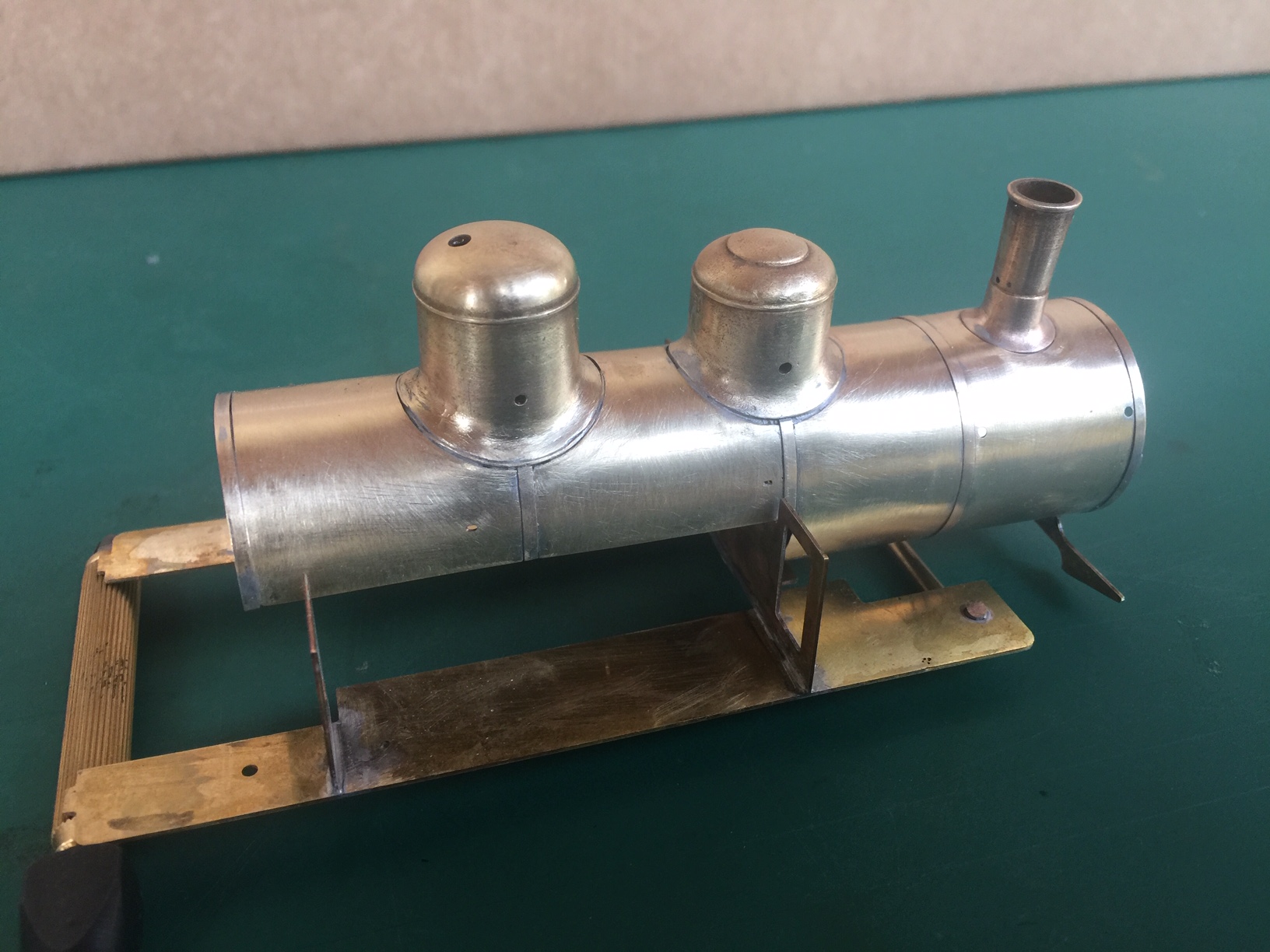

Un des défauts généré par cette solution c'est une courbure irrégulière de la chaudière à l'emplacement des dômes avec un rayon plus important au niveau des raccords avec les cercles de chaudières dont je me suis aperçu qu'une fois les dit cercles posés. Donc il a fallu les dessouder pour limer la chaudière et faire disparaitre ce défaut. Plutôt que de ressouder les cercles d'origine, je les ai remplacés par des bandes de laiton de 3/10ème d'épaisseur et de 15/10ème de large. Les cercles d'origine étant de1.4mm de large, un bonne séance de lime a été nécessaire pour élargir les rainures servant à leur positionnement.

[attachimg=1]

[pelican]

Et si en plus il faut limer  ..

[mlm]

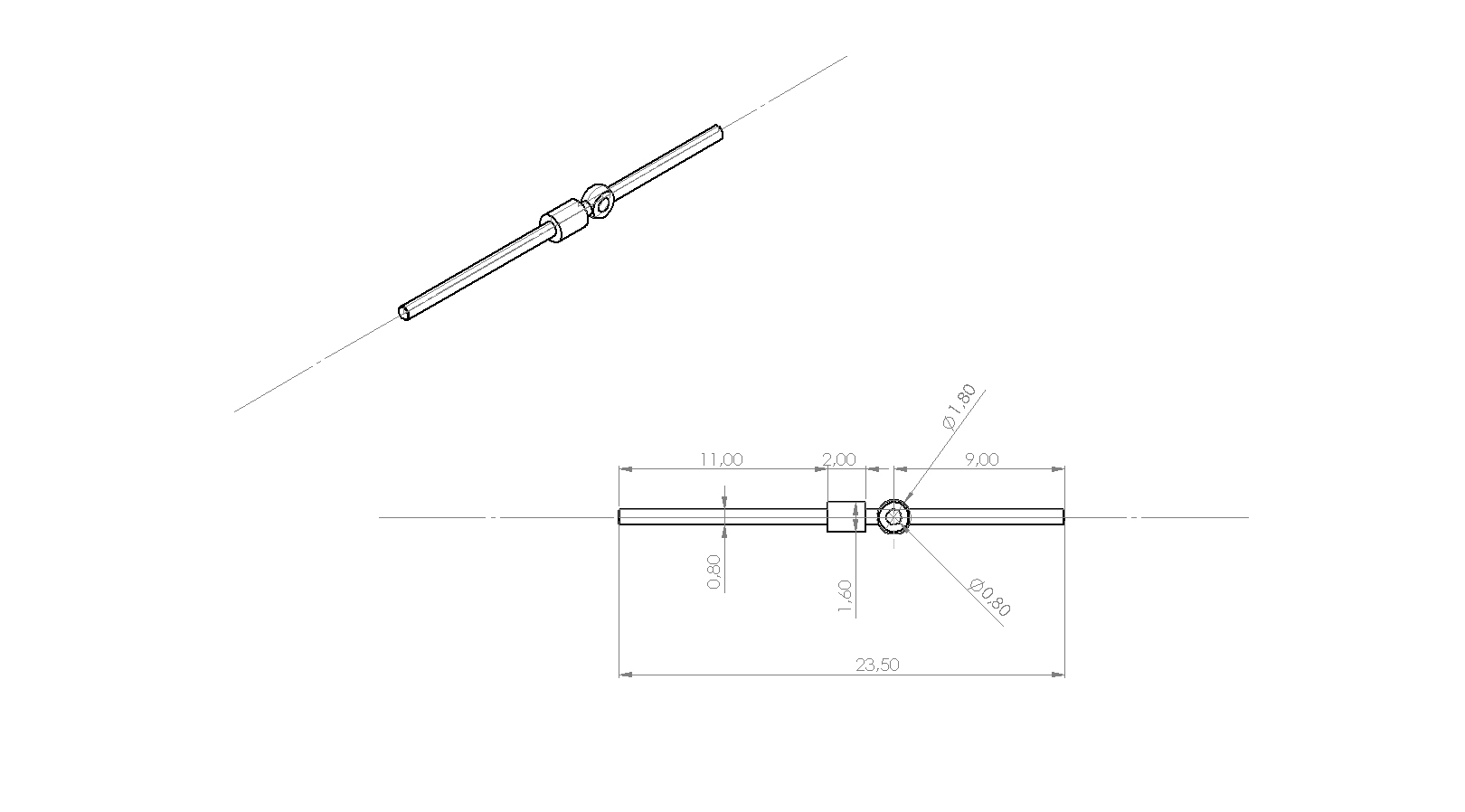

Comme j'ai réussi à me procurer un modèle pour réaliser les tiges de tiroir, je suis à la recherche d'un artisan décolleteur qui pourrait me les réaliser, il ne m'en faut que 4 mais comme je sais que je ne suis pas le seul dans ce cas, ce serait une micro série de 10 à 20 pièces.

[attachimg=2]

[JJB]

Ca doit pouvoir se faire par assemblage de composants, non?
J-J (Absent depuis 1 semaine...)

[mlm]

C'est ce à quoi je suis en train de réfléchir ...ce serai en IIm, je ne me poserait pas la question mais là c'est encore un peu petit pour mes grosses pattes.
Mais je me pose la question de savoir si ce ne serait pas plus astucieux de faire cela directement en impression 3d métal

[Y]

Je pense comme JJB,
tu irais beaucoup moins lentement en réalisant direct !! Surtout qu'il doit y avoir moyen de tricher sur la fixation de la biellette si c'est le trou qui pose problème

Yvan

[frankdestouesse]

Je pense pareil Michel, c'est ultra simple à faire à la mano, tu iras bien plus vite en le faisant toi-même (prend une grosse loupe si ça peut t'aider)

Bon courage à toi pour ton "œuvre"

[mlm]

Qu'est ce que je fais de mes gros doigts, je les coupe ...
En fait j'y pense ... mais en cette période difficile économiquement ...

[JJB]

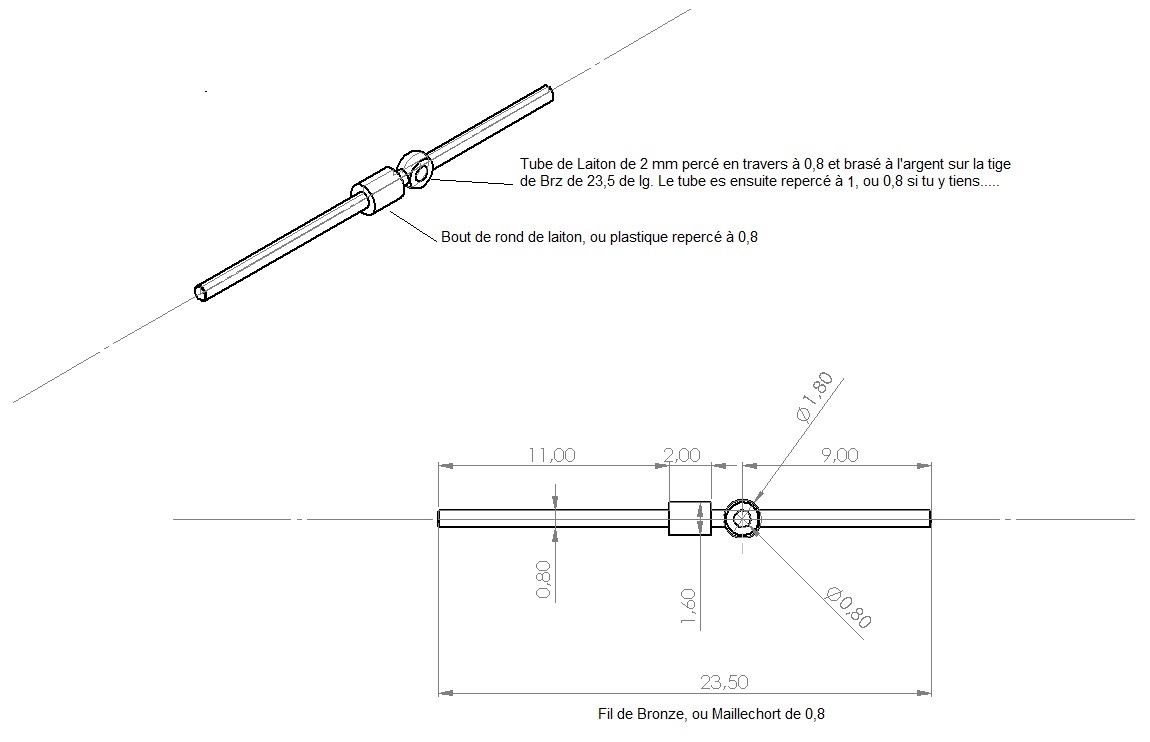

Comment je vois la chose avec ce que j'ai sur mon bureau
[attachimg=1]

[mlm]

C'est marrant mais on a le même bureau ... mais le tien est 2 fois plus grand ... en IIm la tige ferait 1.6mm et le palier d'articulation 4mm
Ce dont j'ai peur, dans cette solution c'est de recuire la barre de laiton de 0.8mm...

[Bernard JUNK]

[quote="mlm"]
Mais je me pose la question de savoir si ce ne serait pas plus astucieux de faire cela directement en impression 3d métal
[/quote]

Ça va te coûter un bras ...

[mlm]

Non pas un bras ... juste le petit doigt
Ce que tu payes très cher c'est le technicien  qui pose la pièce sur le plateau : une pièce  8.85 €. Mais une grappe de 6.. c'est  15.59€
J'ai plus cher de port car ils ne conissent pas l'enveloppe à bulles
