Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Phil »

Des dessins à la main.......
Tellement mieux que de l'impression 3D.
Je commence peut-être à trop avancer en âge.
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

[quote="Y"]
Dés que mes infographes auront finis de plancher pour vérifier que je ne mets pas trop de bêtise j'envoie la suite.

à bientôt,
Yvan  [/quote]

La suite, la suite, la suite . . . .  (mais je pense qu'il y a d'autres priorités) ;)
Gérard Golly
Avatar du membre
malletslm
Membre contributeur
Membre contributeur
Messages : 2384
Enregistré le : 05 nov. 2013 18:40

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par malletslm »

Yvan lance tellement de chantiers que j'avais oublié celui-là...  :D
Jean Michel - galerie flickr
Avatar du membre
Patrick Lefèvre
Membre confirmé
Membre confirmé
Messages : 341
Enregistré le : 21 oct. 2018 10:49

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Patrick Lefèvre »

Quel rythme et en plus de super tutos !!!

N'y auraient-ils pas des travailleurs dans la cave  ;) ?

Encore bravo
Patrick Lefèvre
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

[quote="05mogul05"]
[quote="Y"]
Dés que mes infographes auront finis de plancher pour vérifier que je ne mets pas trop de bêtise j'envoie la suite.

à bientôt,
Yvan  [/quote]

La suite, la suite, la suite . . . .  (mais je pense qu'il y a d'autres priorités) ;)
[/quote]

Il paraitrait que le dossier permet d'arriver au bout du wagon dès le  premier essai Gérard ;)

Yvan
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

[quote="Y"]

Il paraitrait que le dossier permet d'arriver au bout du wagon dès le  premier essai Gérard ;)

Yvan[/quote]

Je confirme, mais encore faut-il l'avoir, ce fameux dossier . . . :P

Gérard
Gérard Golly
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par mlm »

Y'en a qui l'on sous le coude ... :-* :-* :-* :-*
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

[quote="mlm"]
Y'en a qui l'on sous le coude ... :-* :-* :-* :-*
[/quote]

Sous le coude, et peut être même au bout du cutter ! ::)
Gérard Golly
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par mlm »

le cutter a peut être entamé le doigt :-[ :-[ :-[
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

[quote="mlm"]
le cutter a peut être entamé le doigt :-[ :-[ :-[
[/quote]
Même pas, mais le plasticard a beaucoup souffert . . .

Mais la décence m'interdit d'en dire d'avantage, tant que LE dossier n'est pas publié complètement  :-\
Modifié en dernier par Bruno le 17 janv. 2021 18:26, modifié 1 fois.
Gérard Golly
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

Pour la suite c'est par là
Modifié en dernier par Bruno le 03 févr. 2021 13:05, modifié 1 fois.
Gérard Golly
Avatar du membre
tram
Membre contributeur
Membre contributeur
Messages : 634
Enregistré le : 11 oct. 2008 14:23

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par tram »

Superbe! ça promet d'être un beau wagon!
Gilles Gayral
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par mlm »

Gérard, tu as attrapé le virus d'Yvan.... :P :P :P :P
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

[quote="mlm"]
Gérard, tu as attrapé le virus d'Yvan.... :P :P :P :P
[/quote]

J'avoue ! C'est en voyant ses réalisations que je me suis lancé !  ;)
Et pour ce virus là, il n'y a pas de vaccin, c'est irréversible . . . .  ::)
Gérard Golly
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par mlm »

La réponse immunitaire  .... existe c'est la vue qui baisse ... H0m ....0m et dans quelques années ce sera les mêmes mais en IIm. :-\ :-\ :-\
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

2éme étape : Les étriers

Pour mettre en œuvre la solution 3 points, il faut réaliser deux étriers dans lequel les essieux seront insérés. Ces étriers sont prévus en laiton, du maillechort peut également être utilisé.

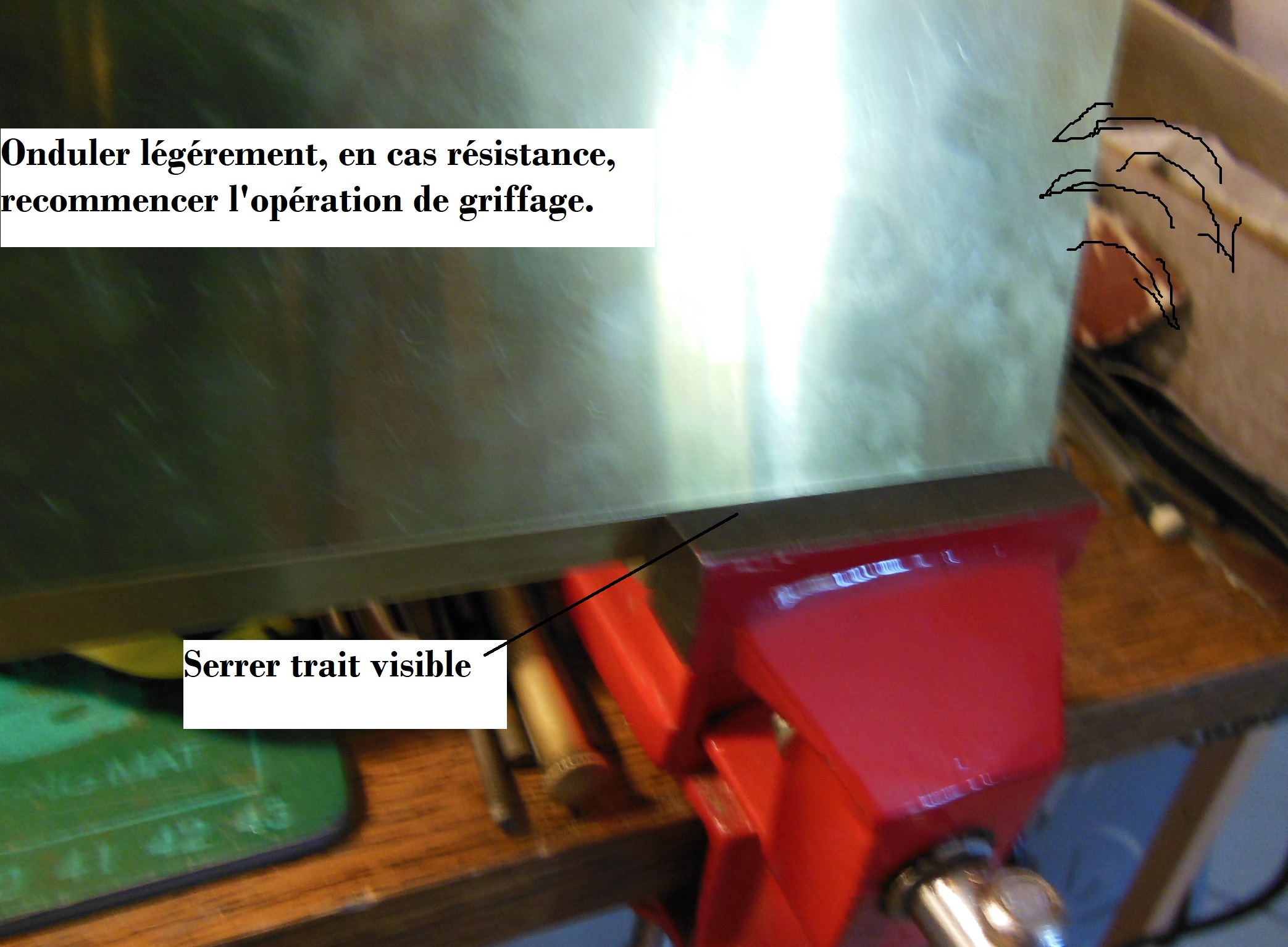

Pour couper cette matière sans machine spécifique, le plus simple reste la "Griffe". La réalisation de cet outil est décrite par Bernard dans le fil suivant du forum : http://forums.gemme.org/index.php/topic,1415.0.html

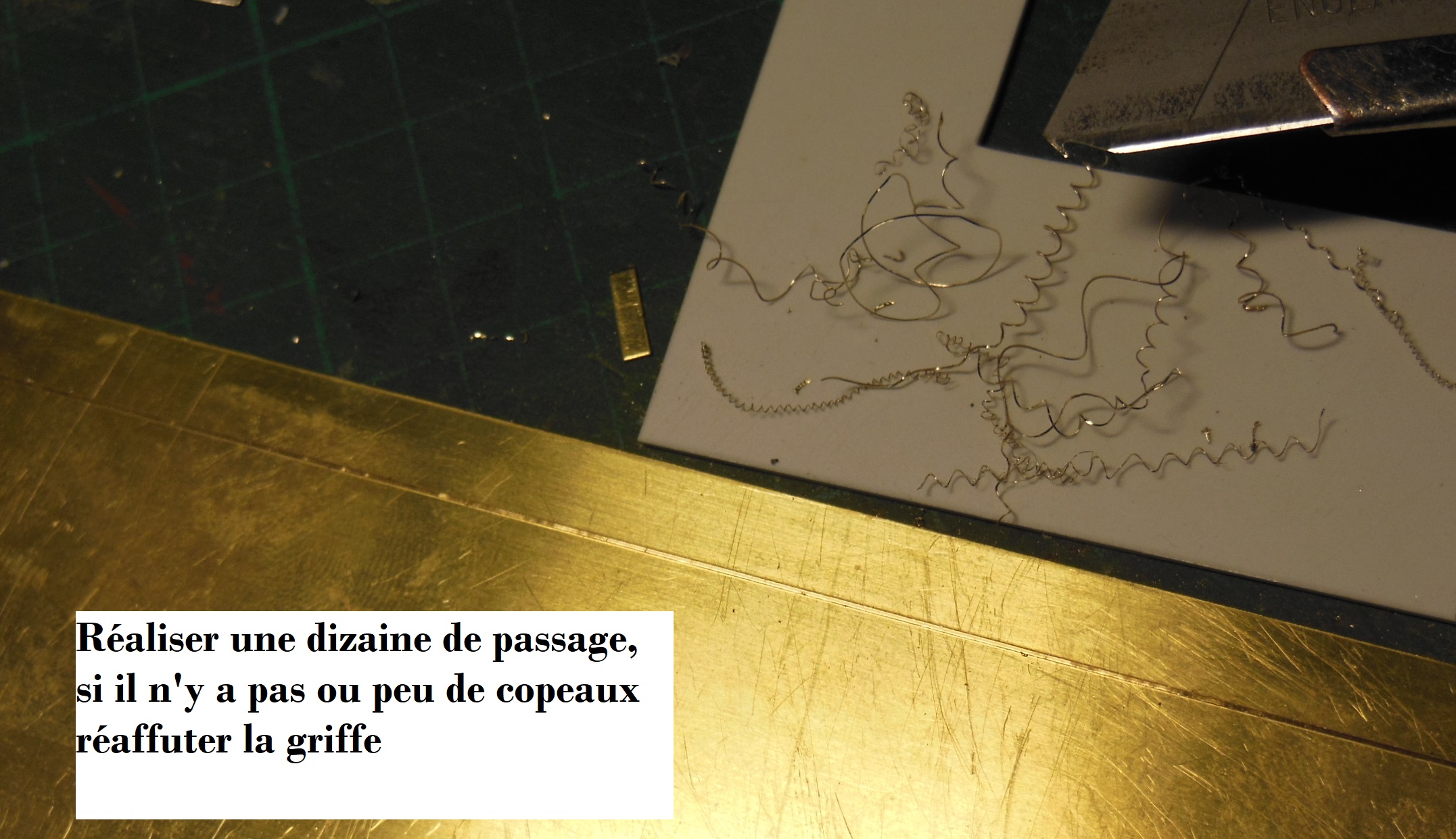

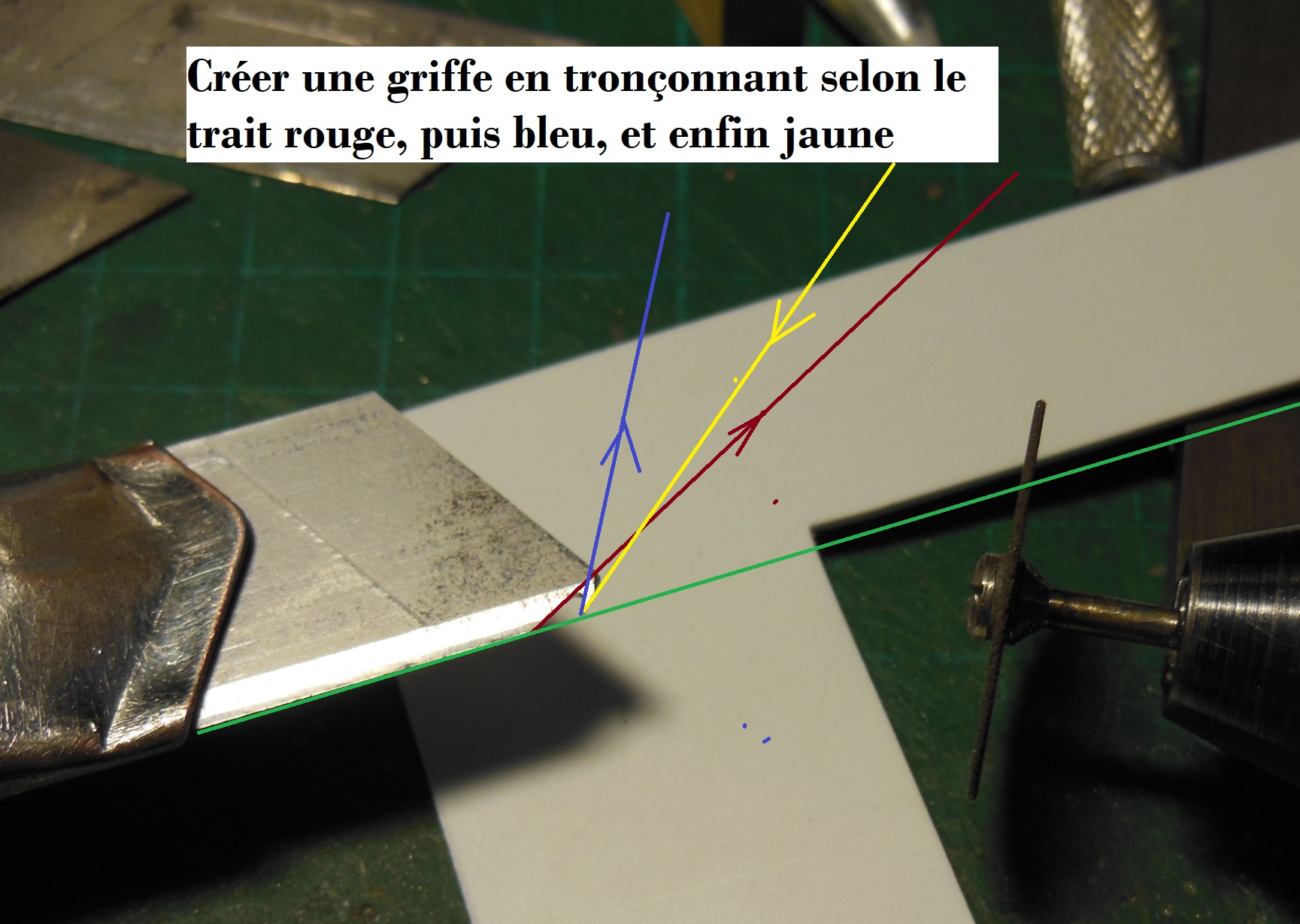

Une solution moins pérenne, mais plus rapide à partir d'une lame de cuter peut également convenir.

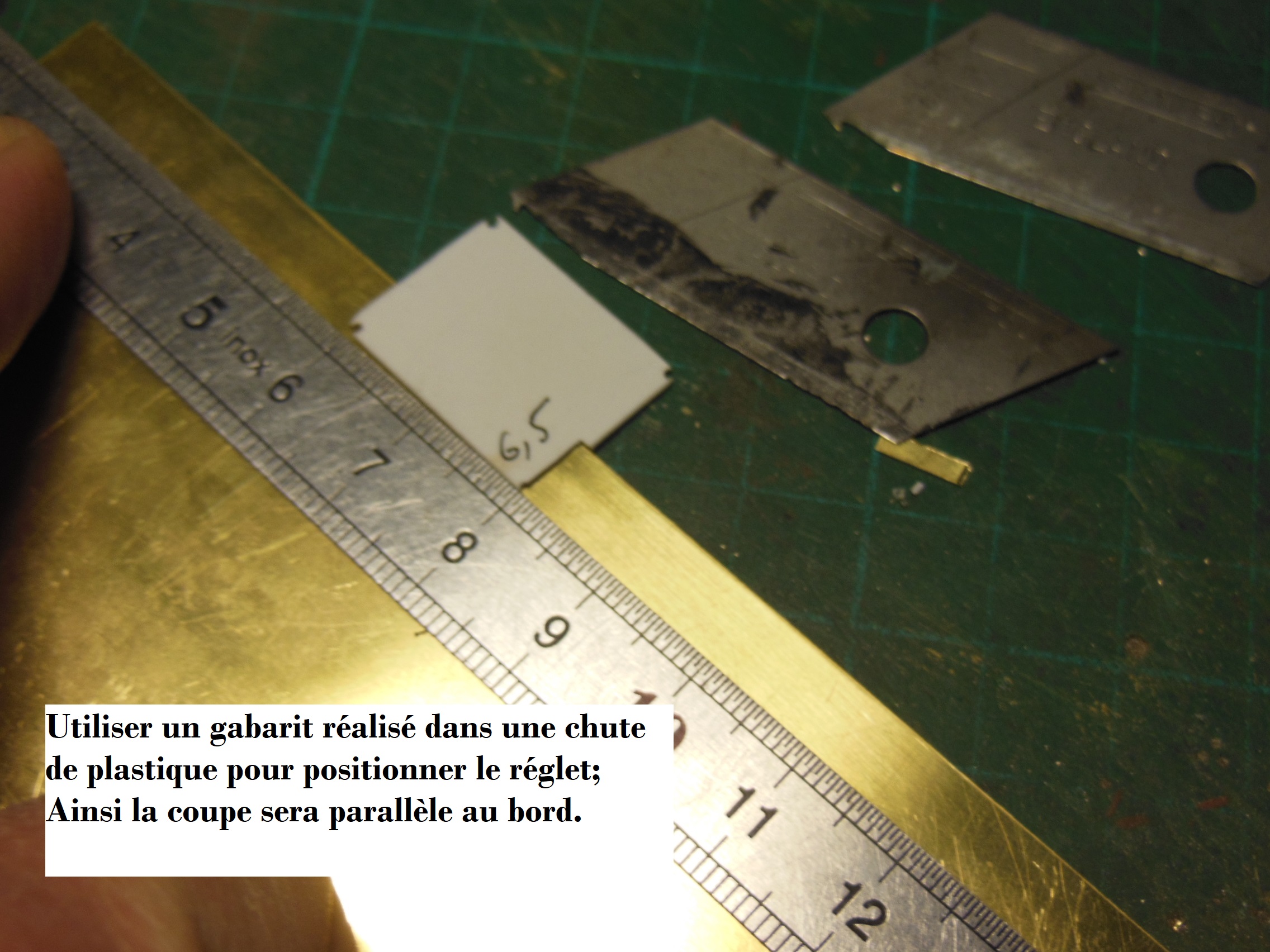

Découper ensuite une bande de 6.5mm dans une plaque, ou une chute de photogravure.

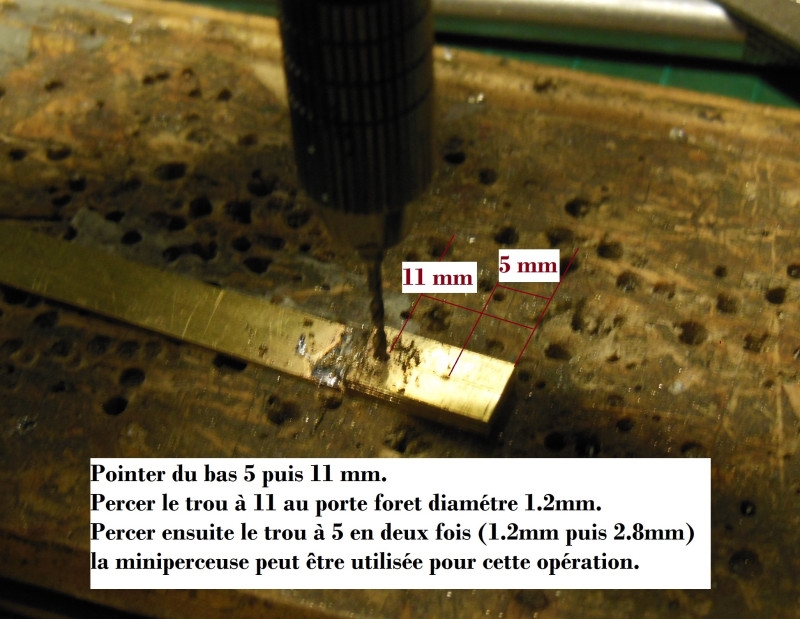

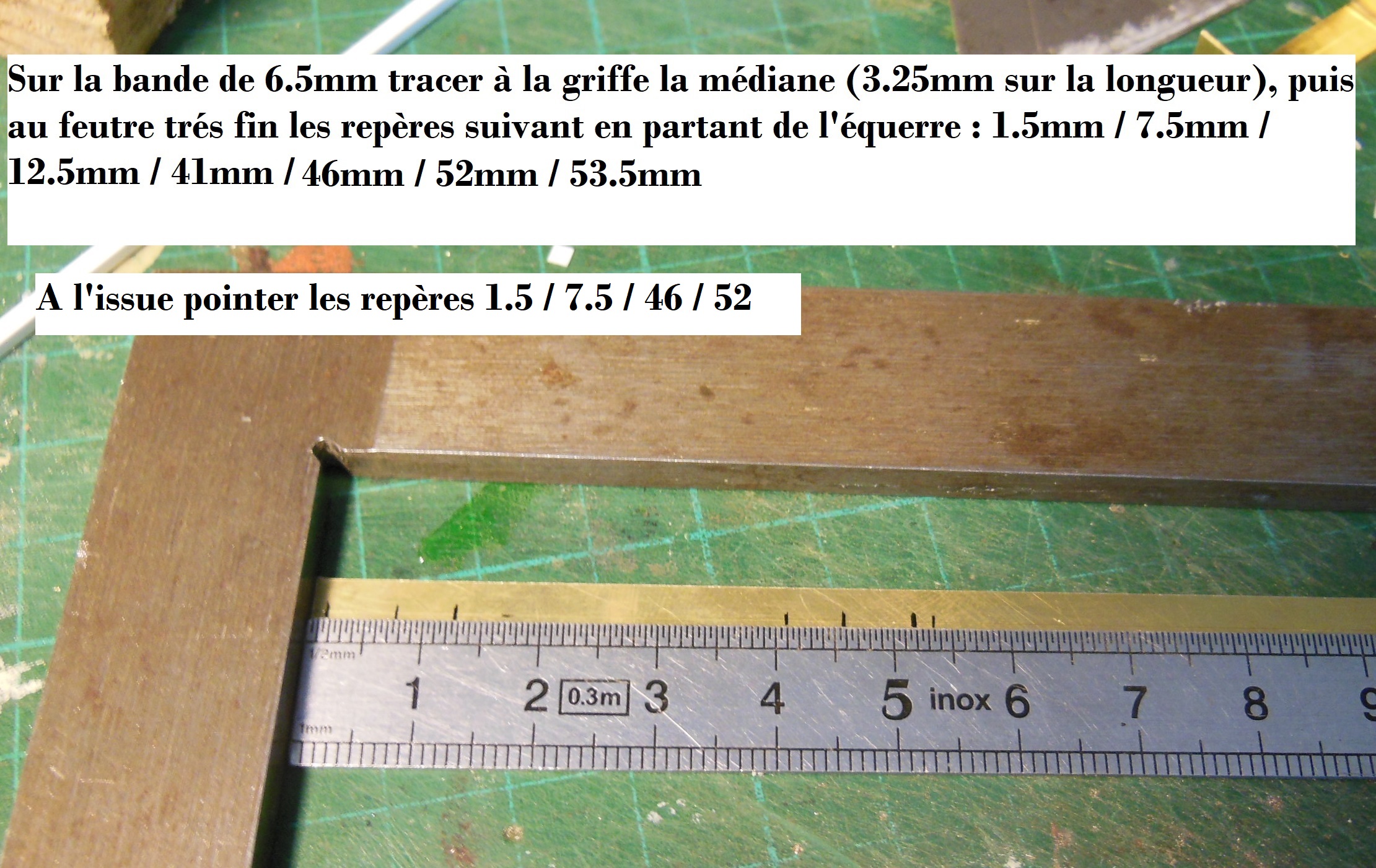

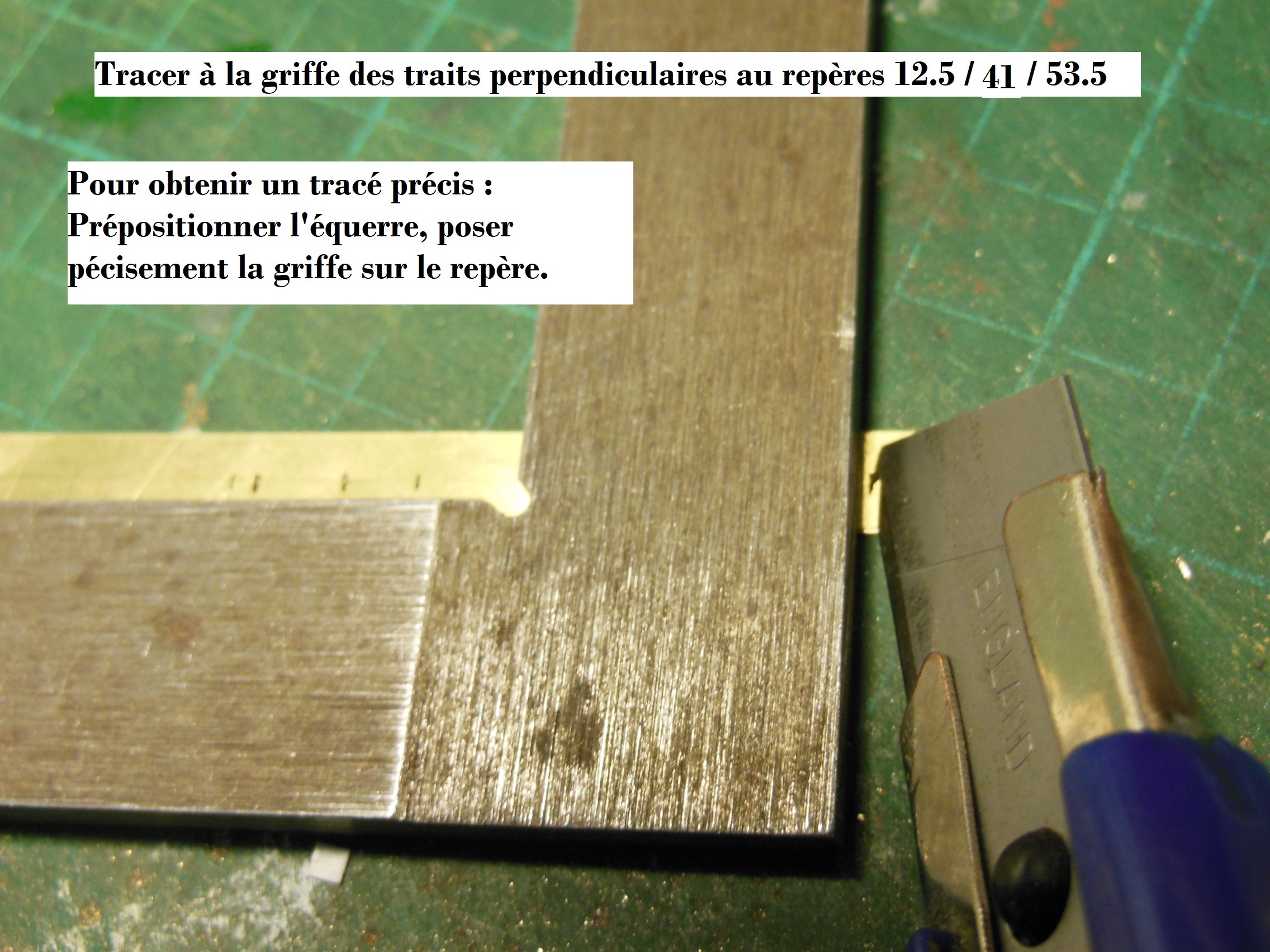

Ensuite tracer et pointer les endroits où seront effectués les perçages
Puis préparer les zones de pliages
Modifié en dernier par Y le 18 oct. 2023 09:56, modifié 1 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

2ème étape : Les Étriers (suite)

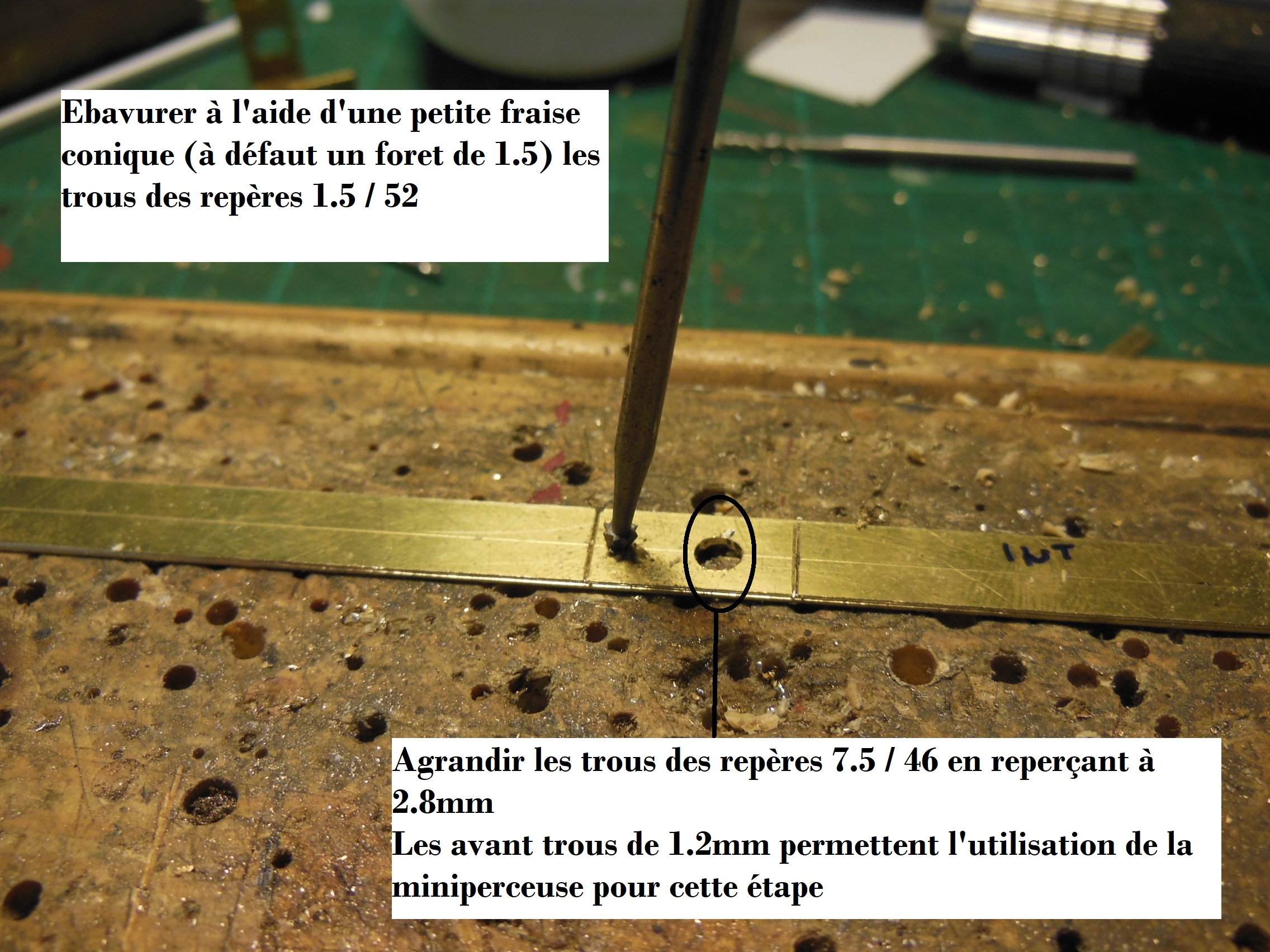

Procéder ensuite au perçage
Pour éviter de voir les étriers à travers les espaces libres des glissières de boites, une petite lumière est nécéssaire

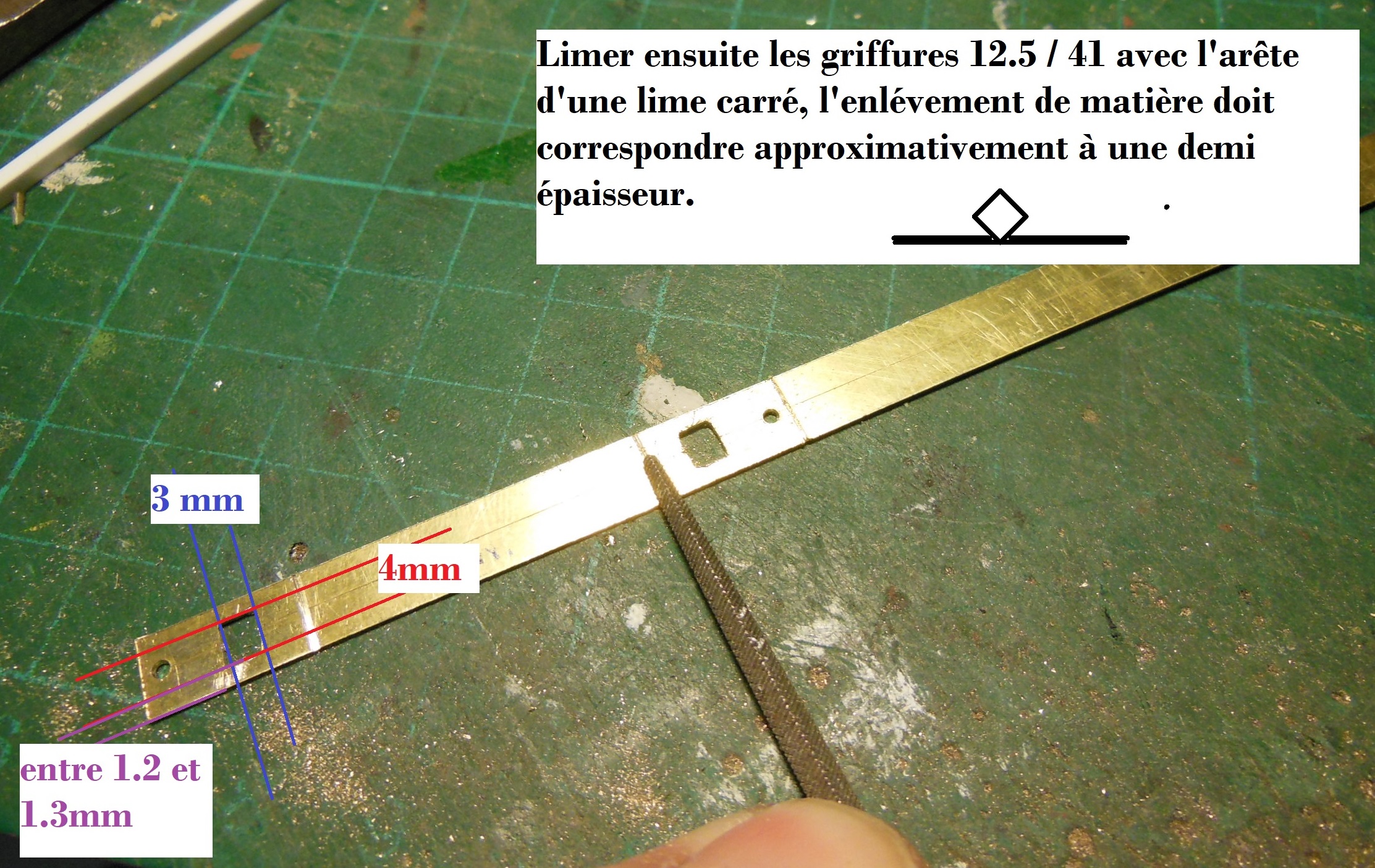

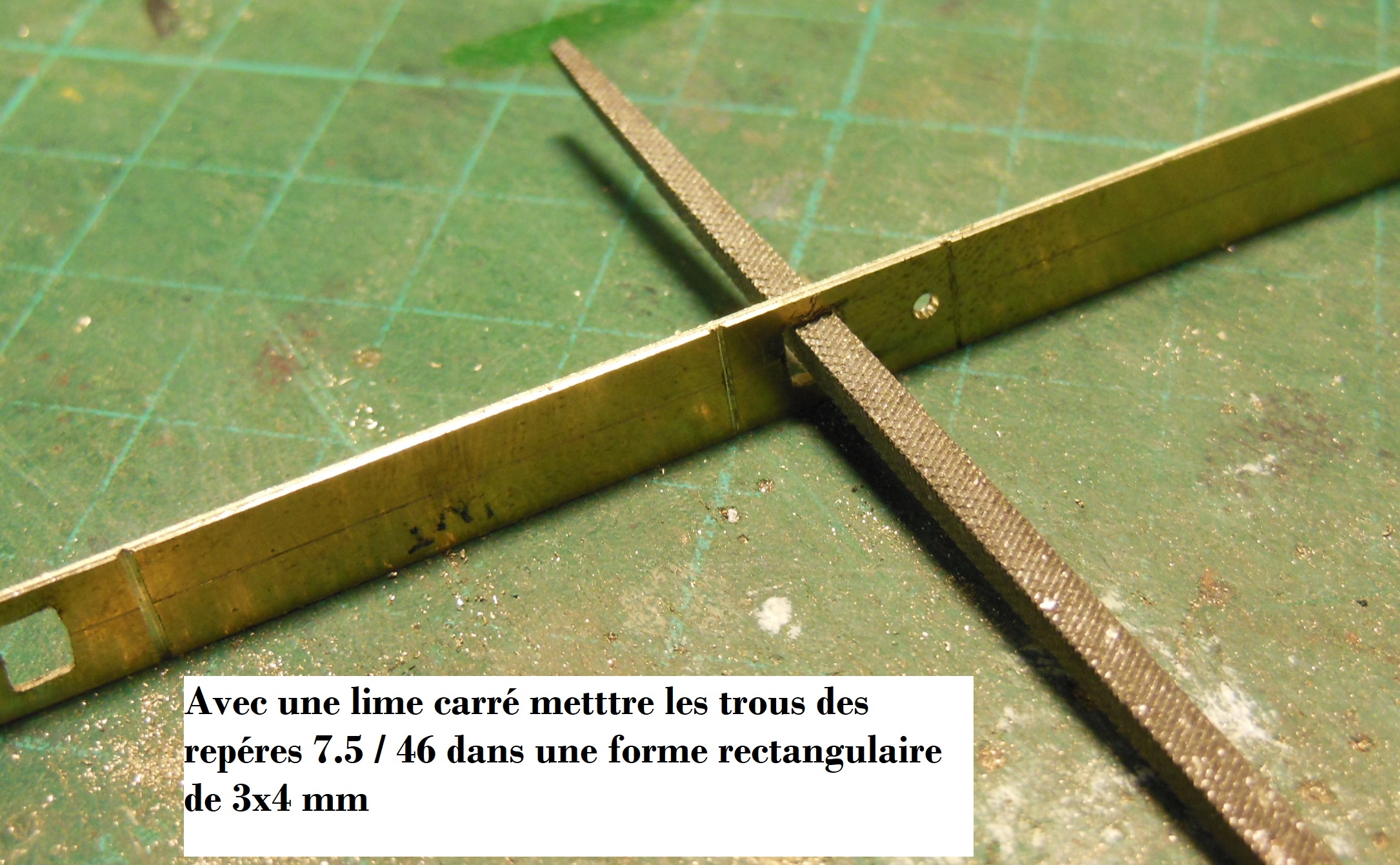

La préparation du pliage se fait à l'aide d'une lime.

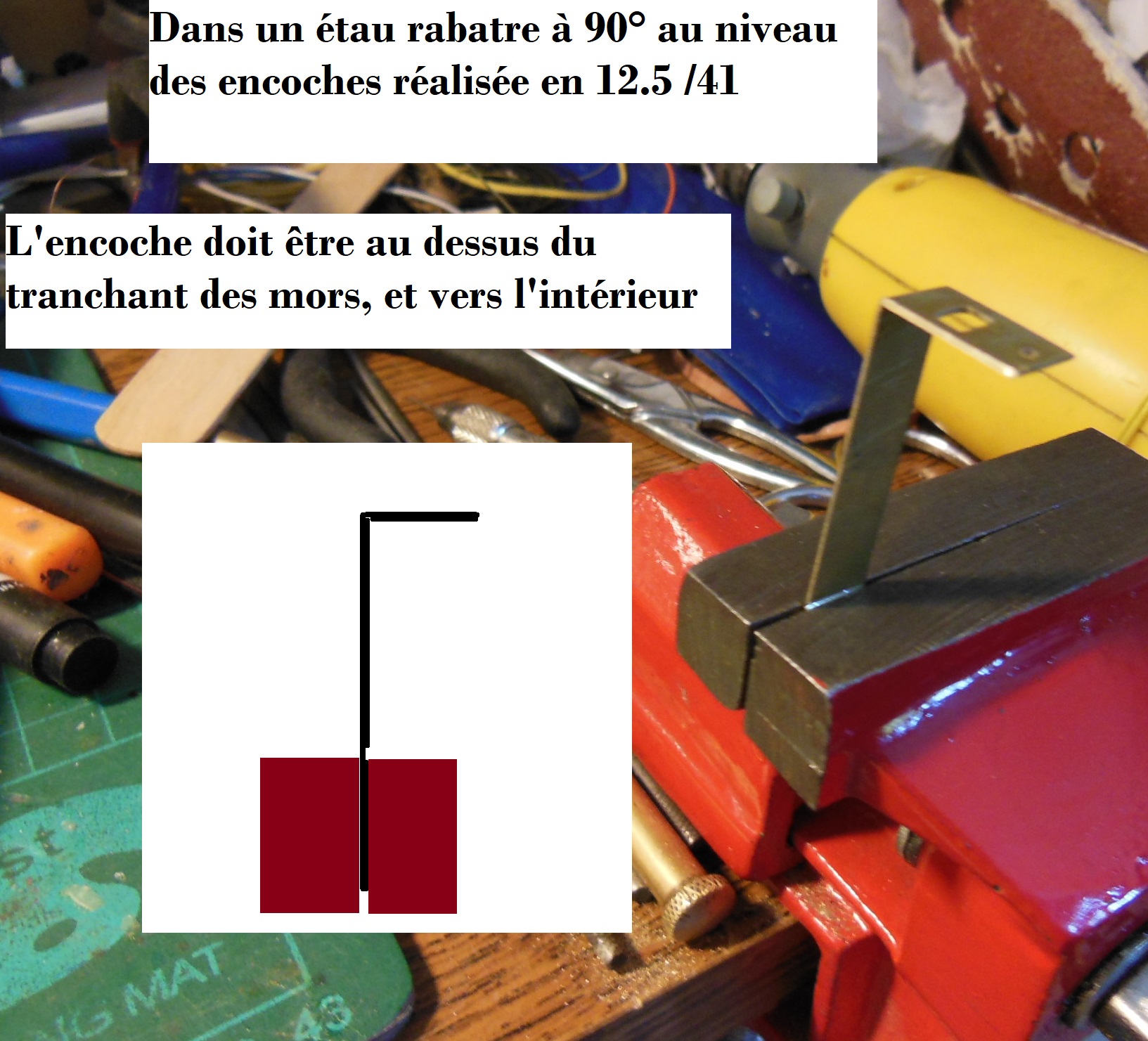

La première pièce peut ensuite être coupée puis pliée
Modifié en dernier par Y le 18 oct. 2023 10:00, modifié 1 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

2éme étape : Les Étriers (suite)

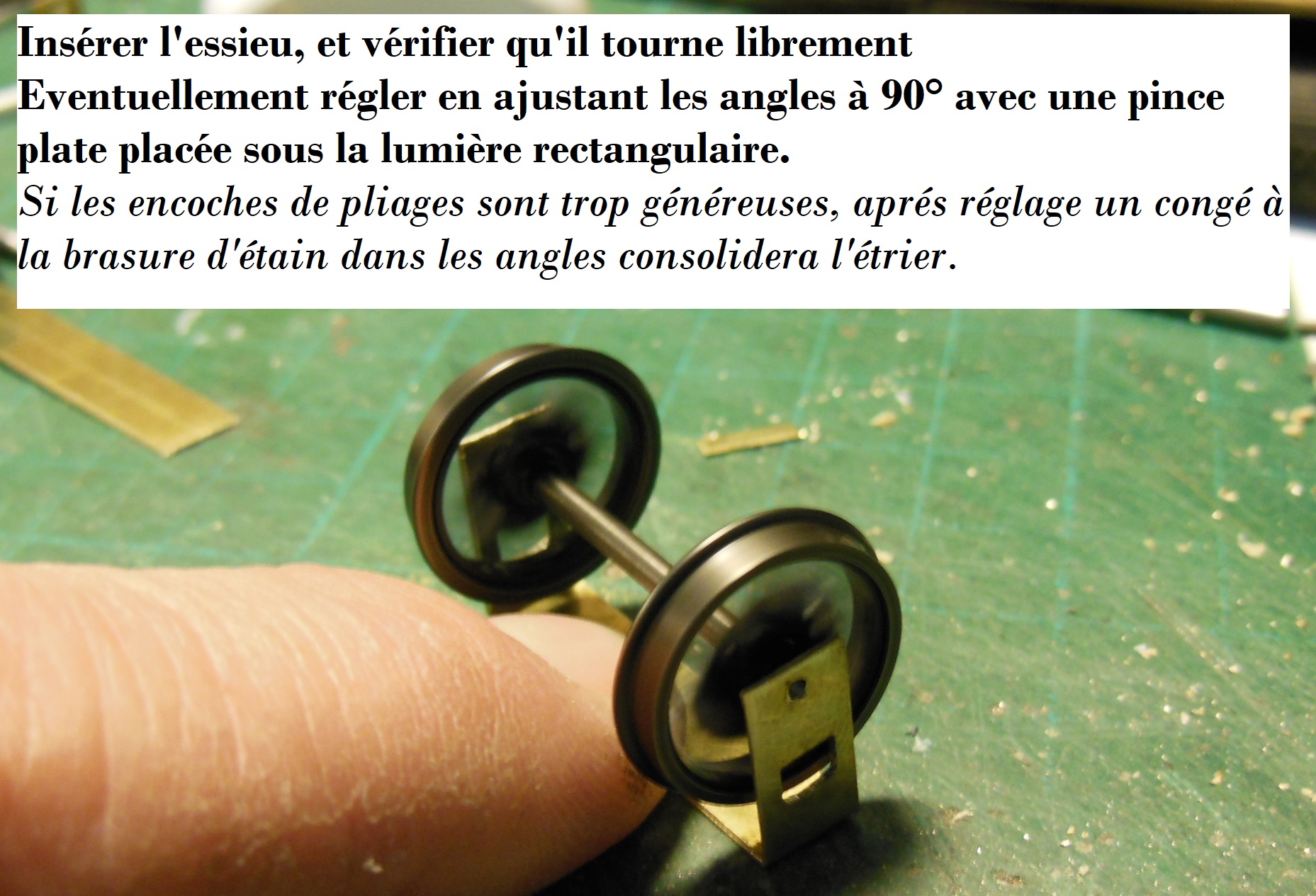

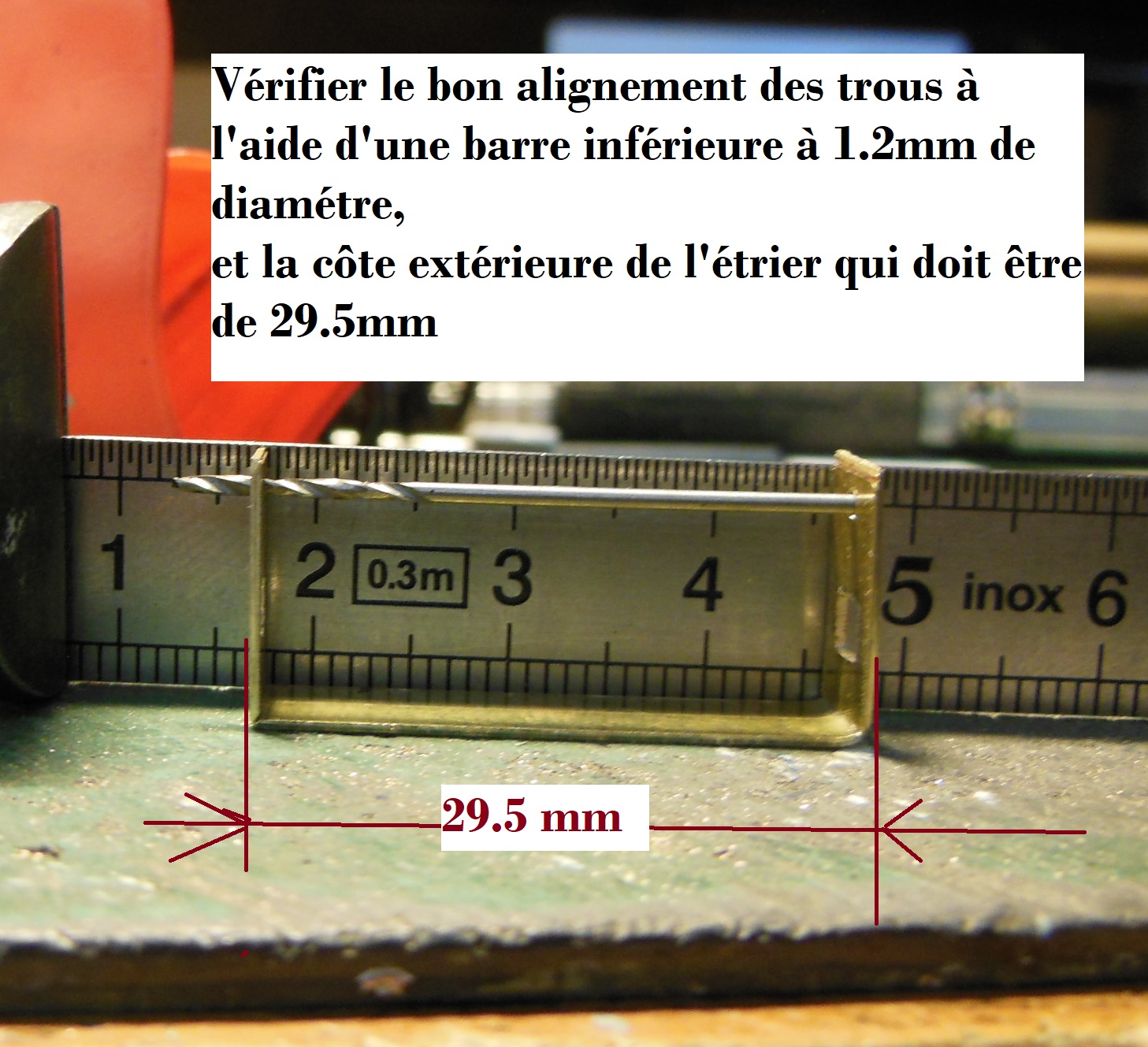

Insérer ensuite un essieu, et vérifier sa bonne rotation

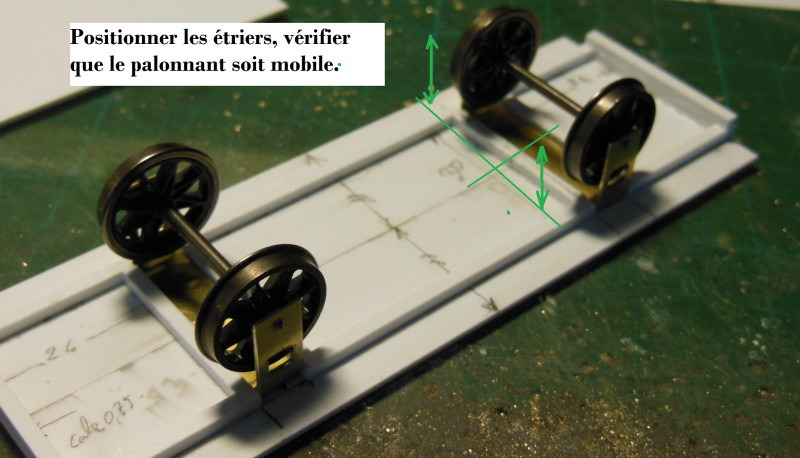

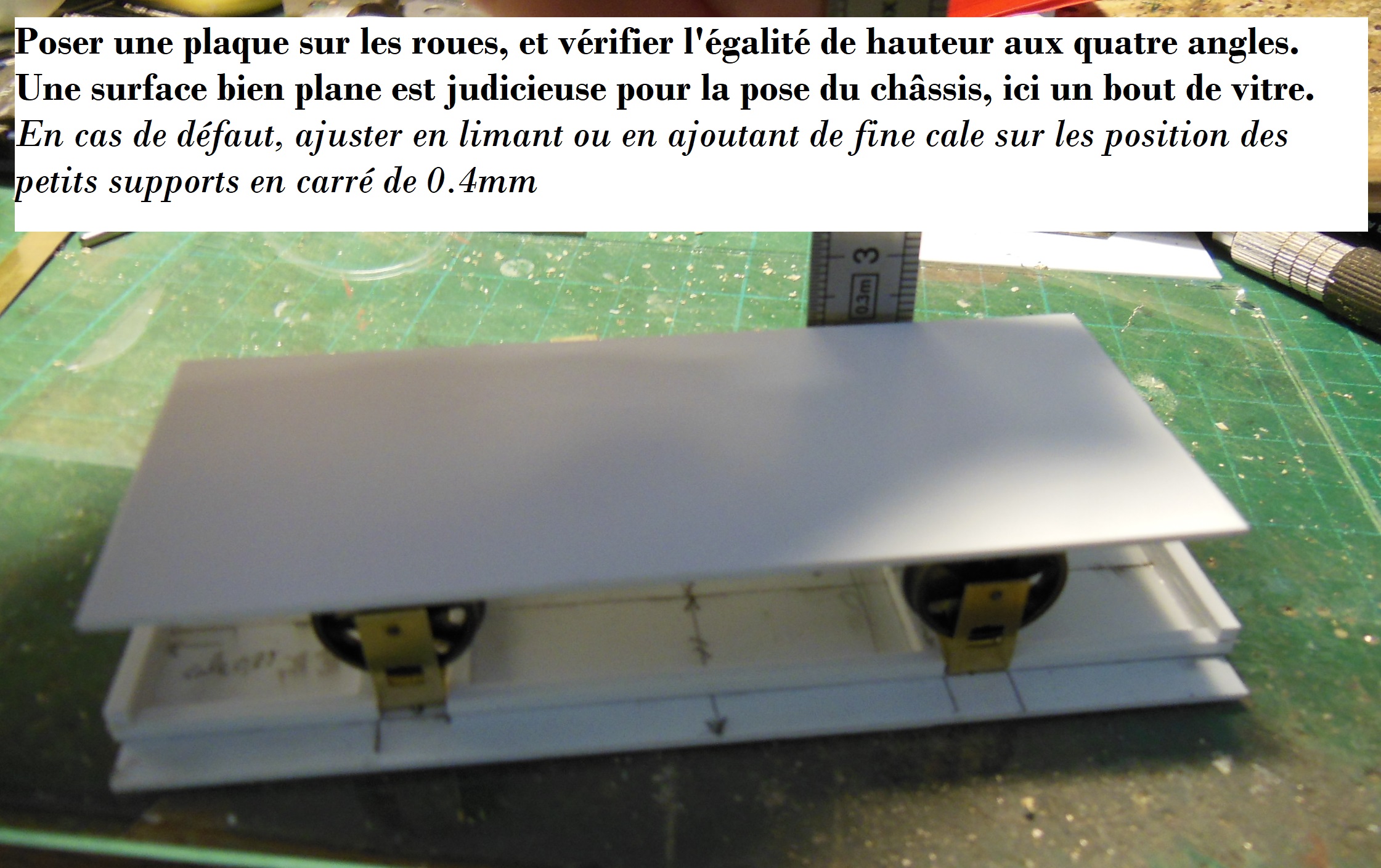

La deuxième pièce identique peut être réalisée, ensuite le positionnement à blanc sous le châssis permet de vérifier le résultat. éventuellement un réglage peut être réaliser dans les berceaux
Illustration du mouvement :

[vimeo][/vimeo]

Une alternative en version soudée sans pliage sera également proposée.
Modifié en dernier par Y le 18 oct. 2023 10:03, modifié 1 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

Y a qu'a suivre, tout est (très bien) expliqué,  8)
Gérard Golly
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

Merci Gérard,
si tu as des remarques sur ton expérience de la réalisation, n'hésites pas ;)
Yvan
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

2éme Etape Les étriers option soudée

Préparer la bande de 0.5x6.5mm comme dans l'option pliée.

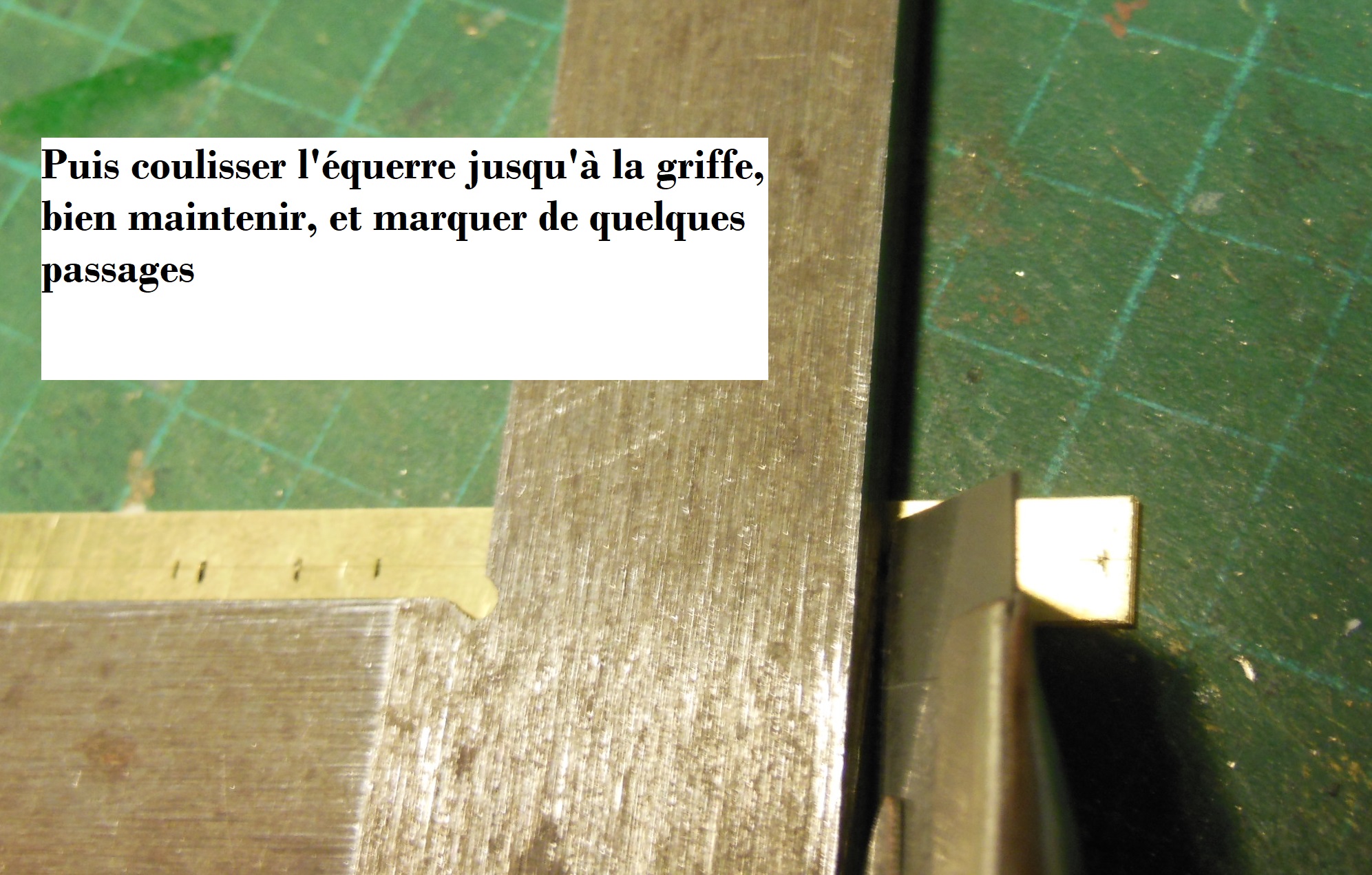

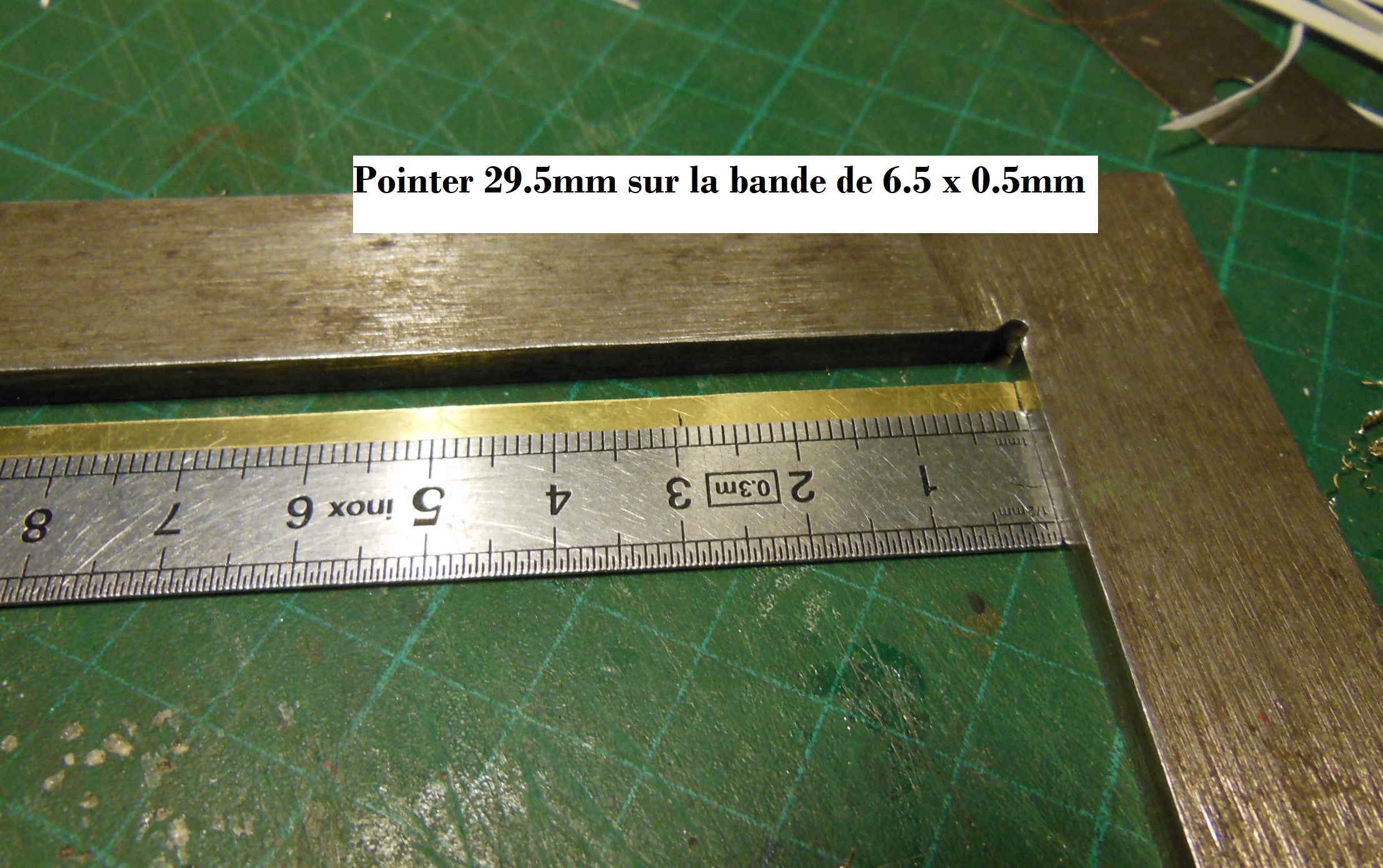

Dresser une extrémité, puis pointer 29.5mm

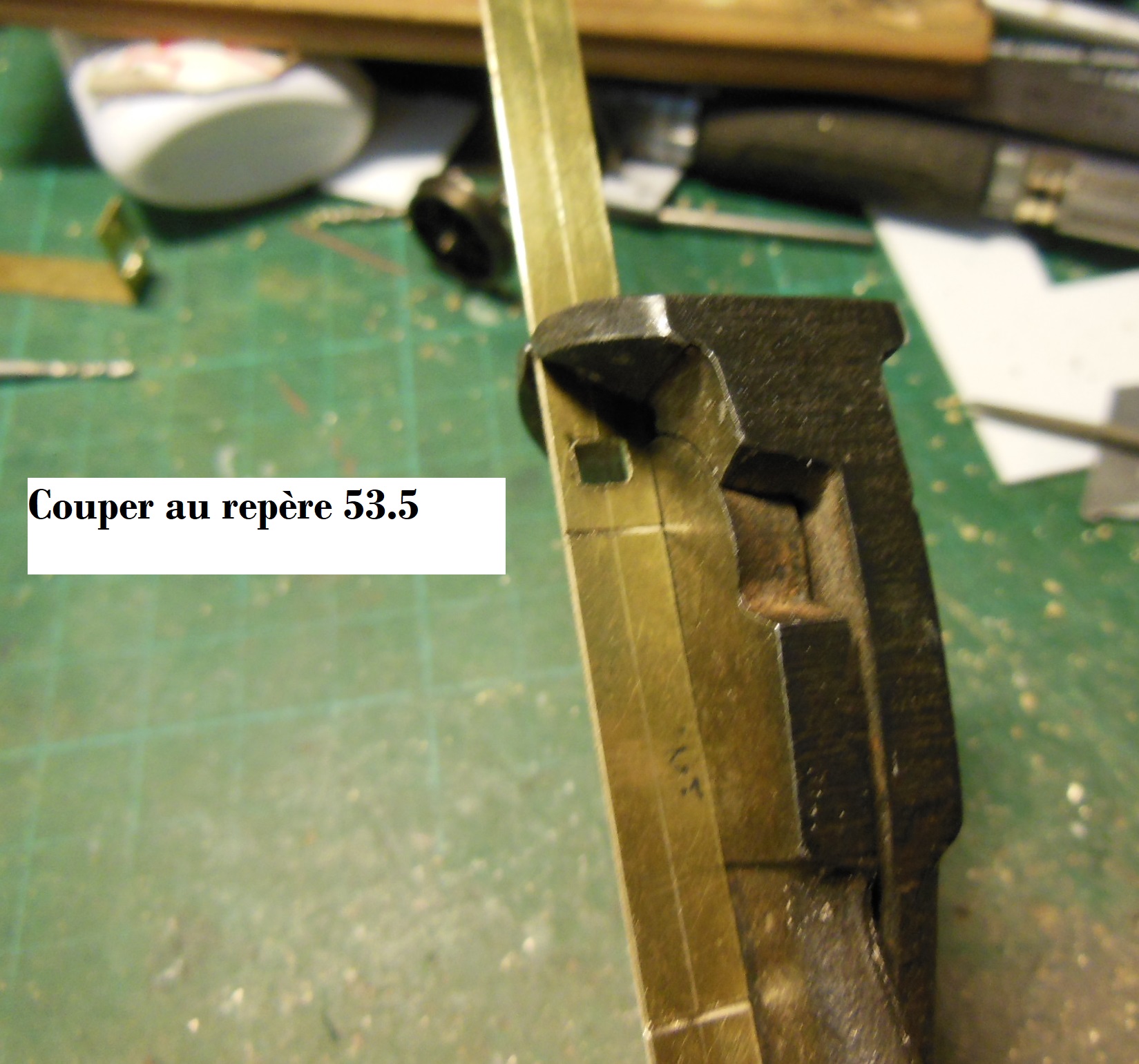

Couper ensuite

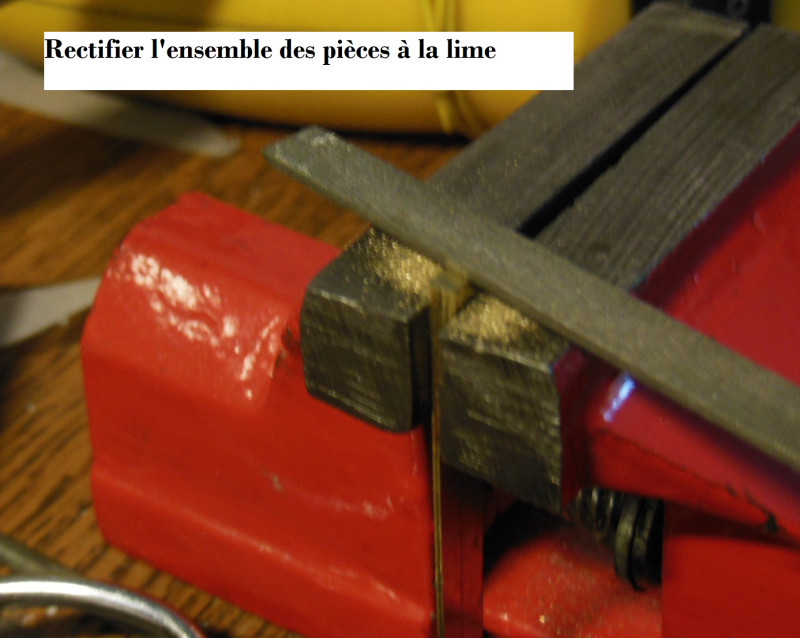

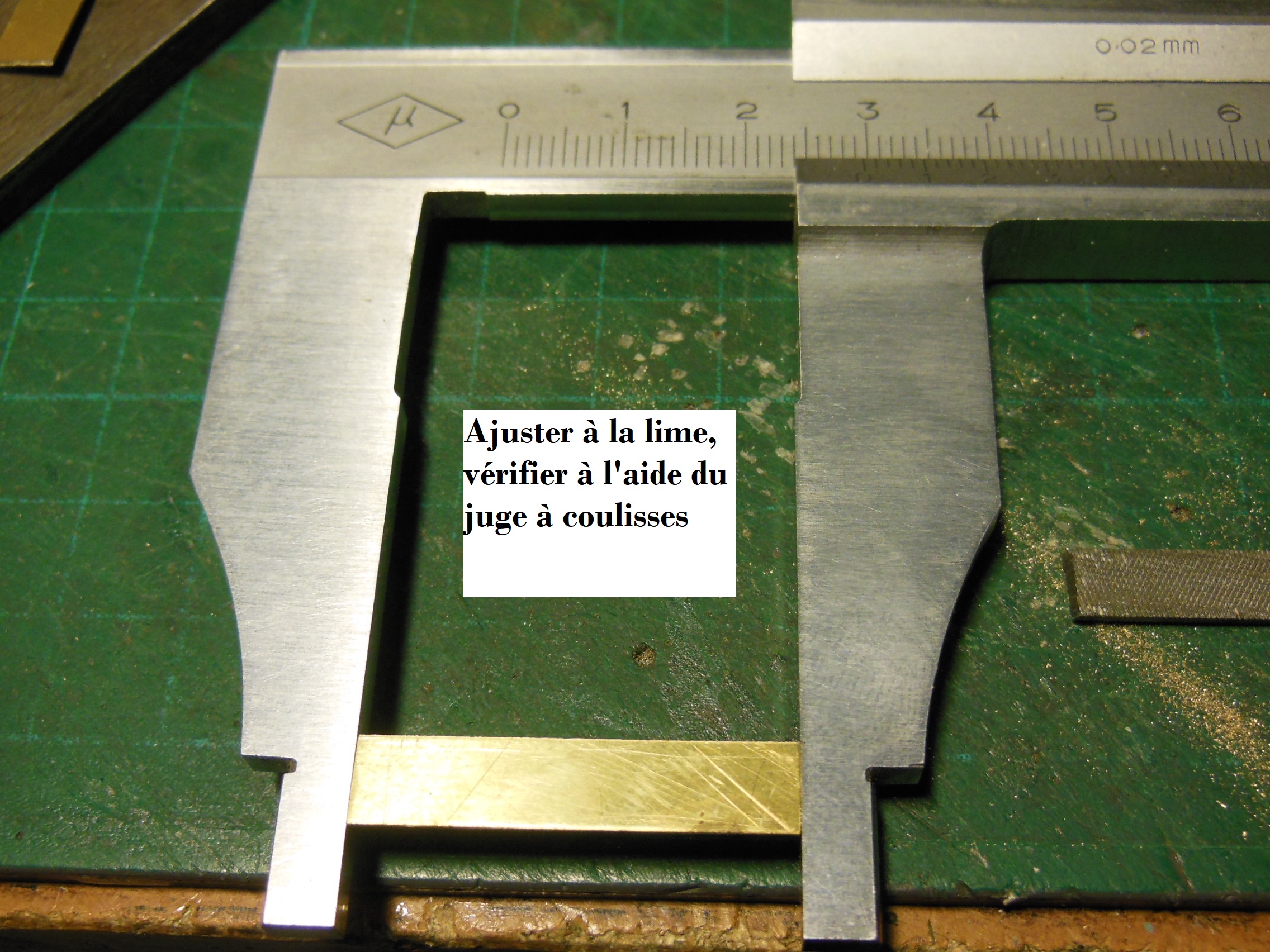

rectifier et mettre à la dimension.

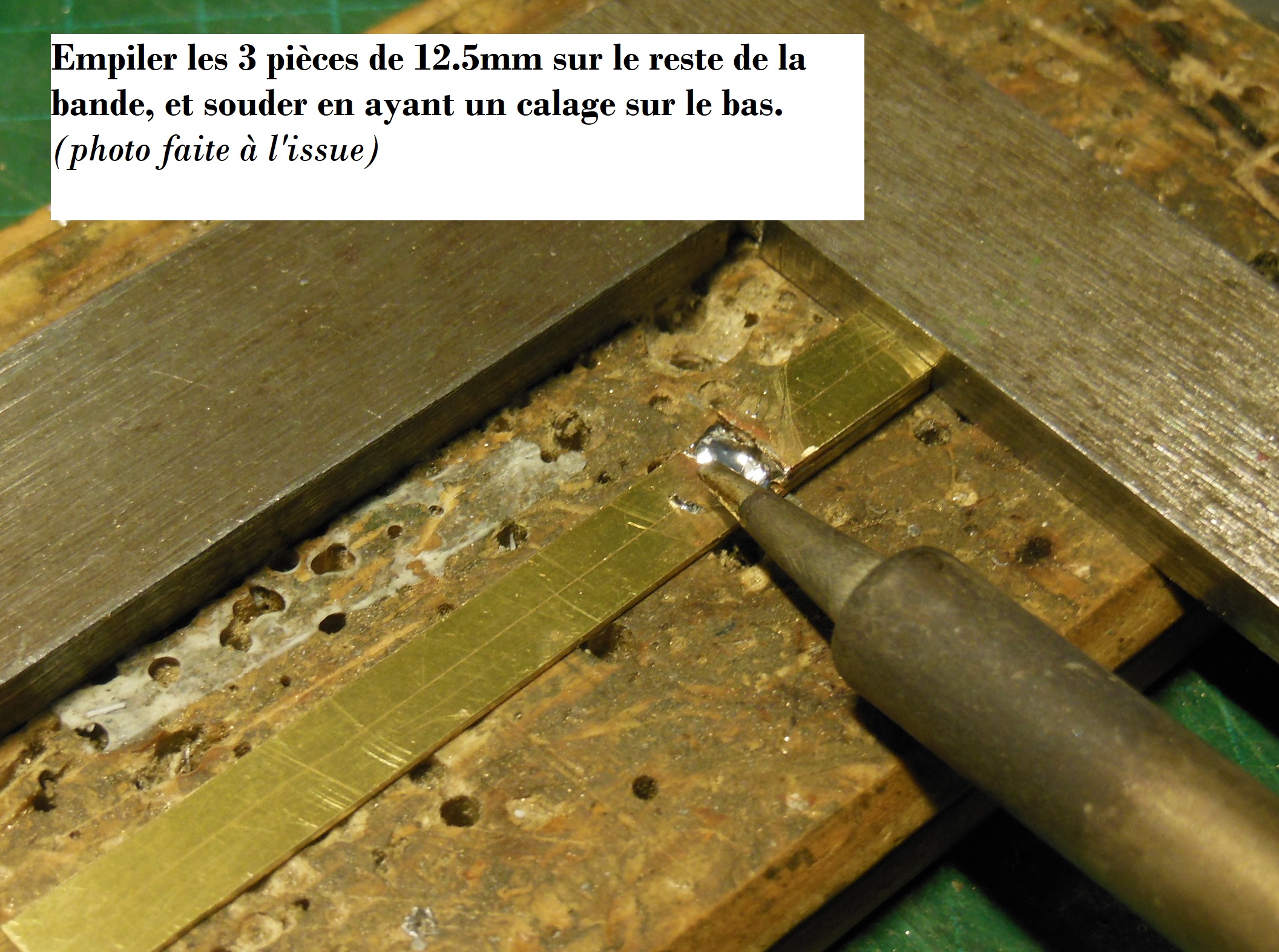

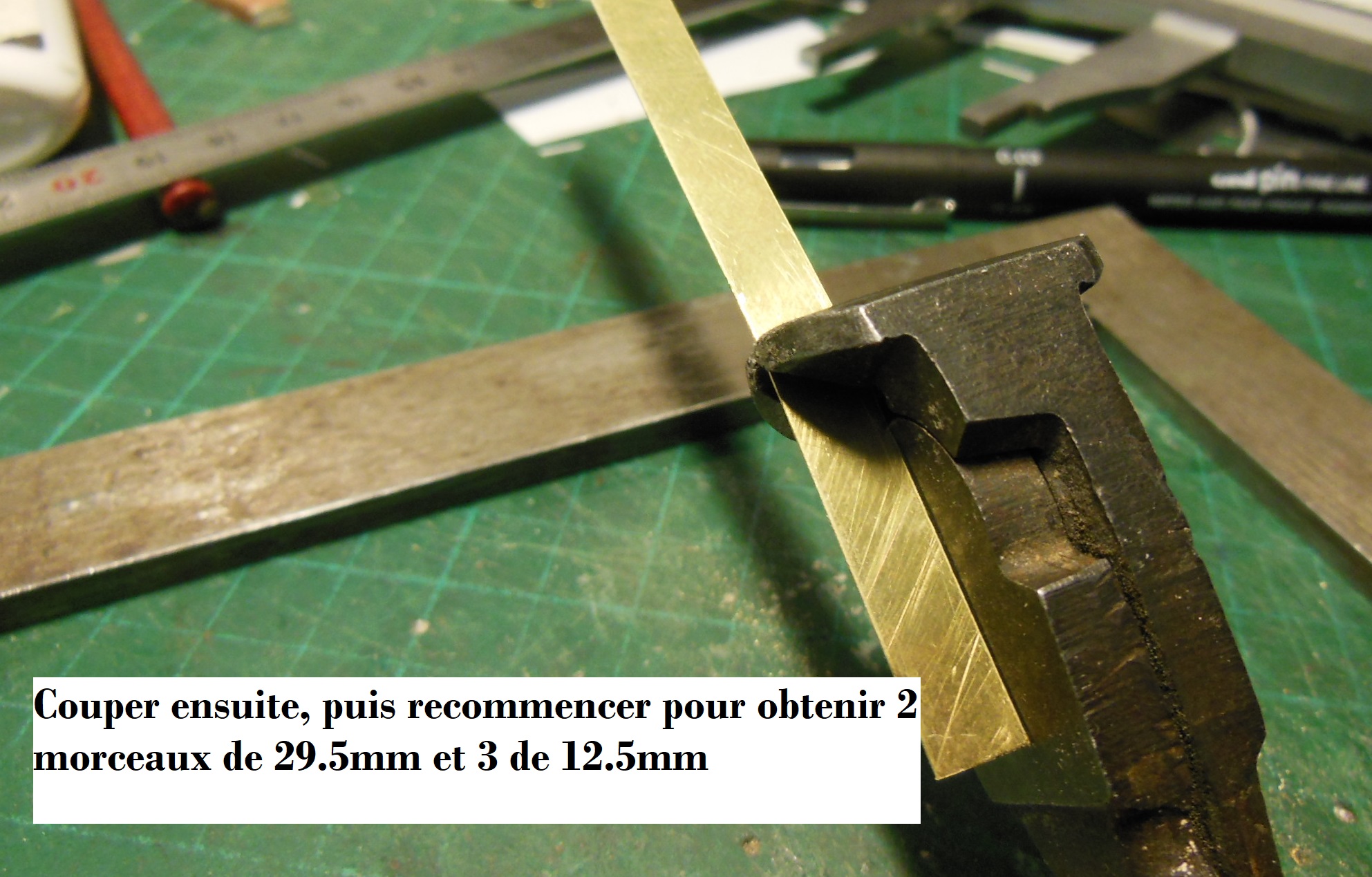

Réaliser 2 pièces de 29.5mm, et trois de 12.5mm la quatrième pièce de 12.5mm nécessaire servira de support d'usinage aux trois première puis découpée en final.
rectifier de sorte à obtenir des surfaces identiques.
Modifié en dernier par Y le 18 oct. 2023 11:36, modifié 2 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

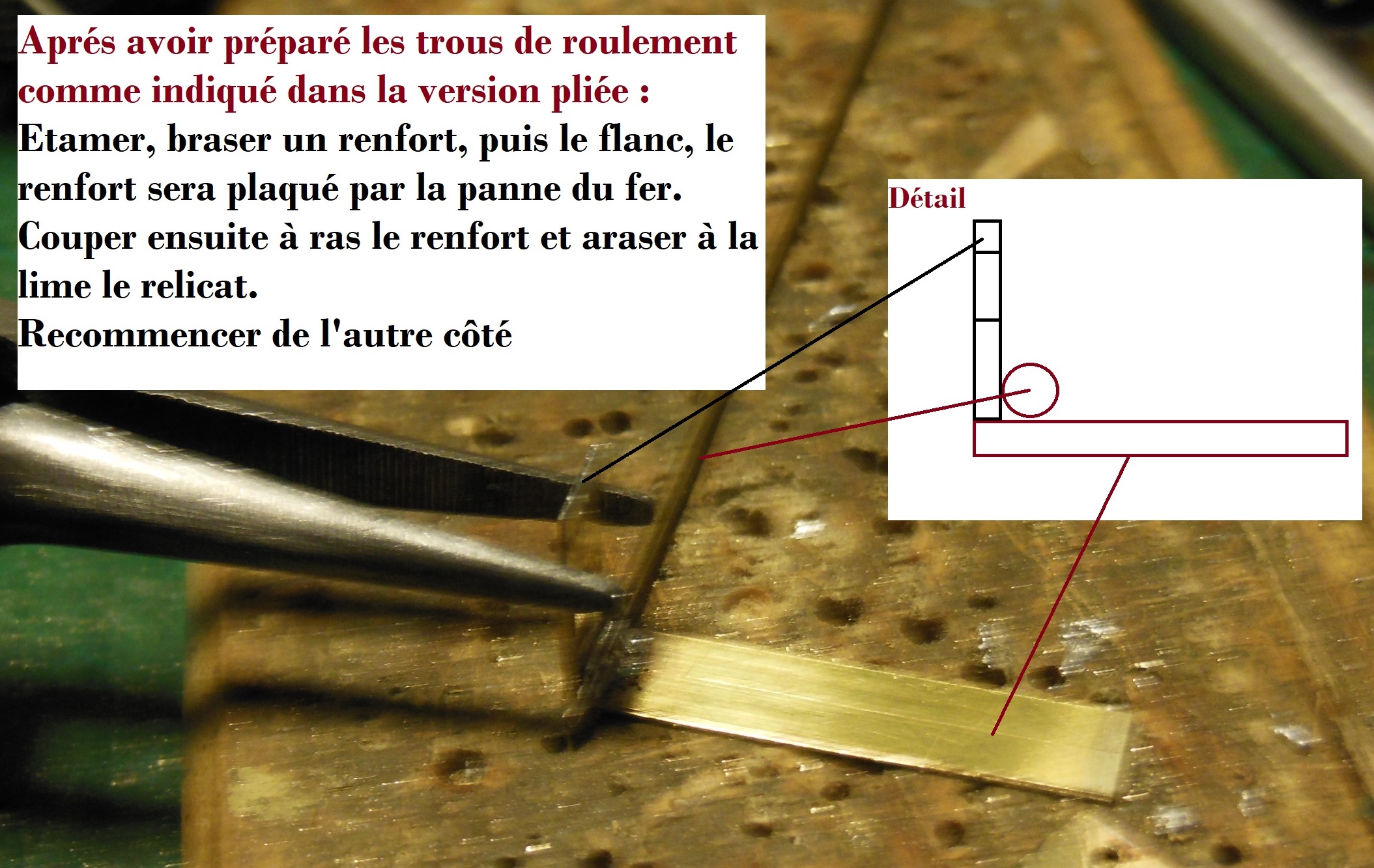

2éme Etape Les étriers option soudée (suite)

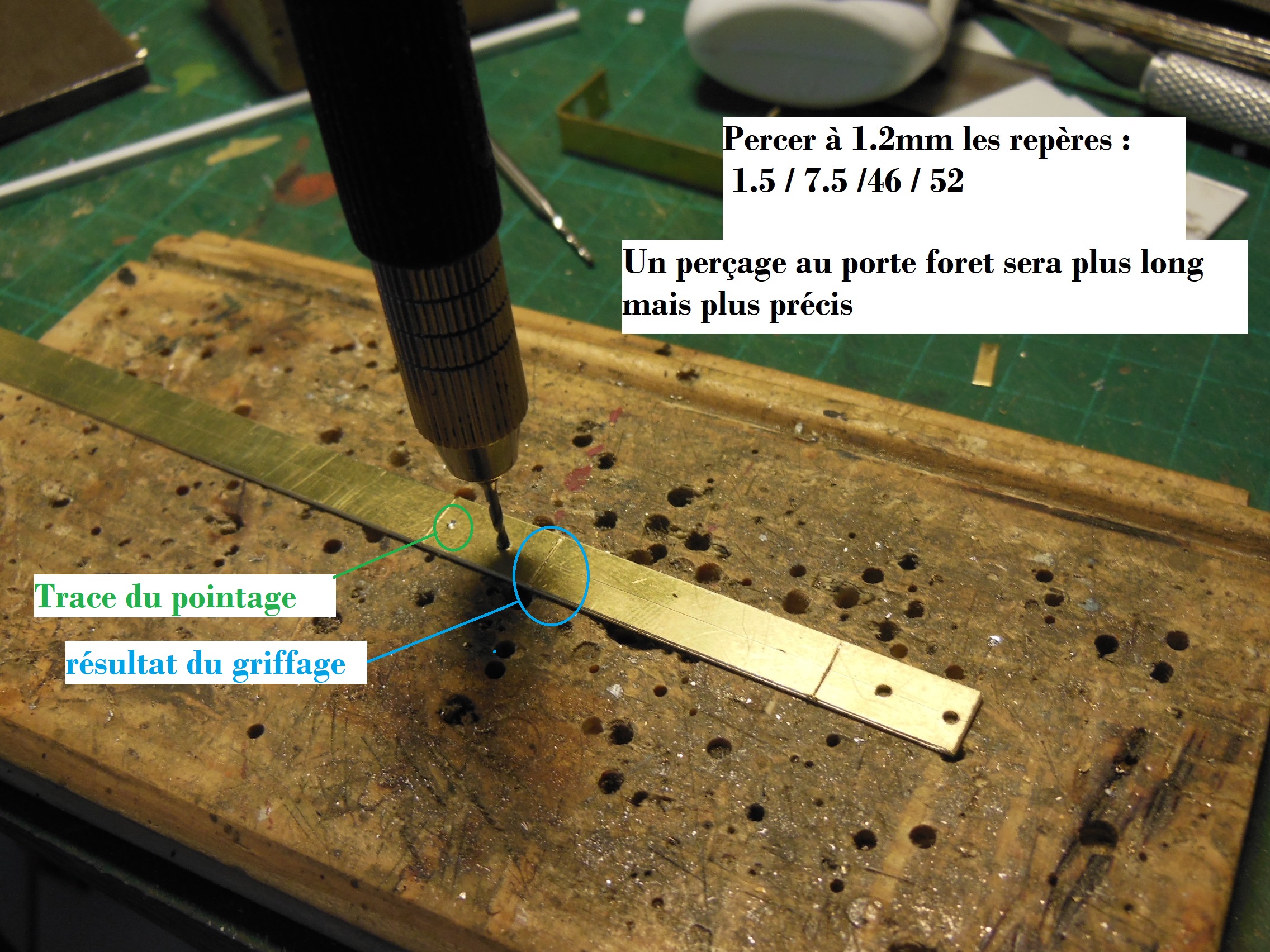

Percer ensuite le bloc de pièce en commençant par le trou de roulement, de préférence à la main pour la précision et le risque de déssoudage.

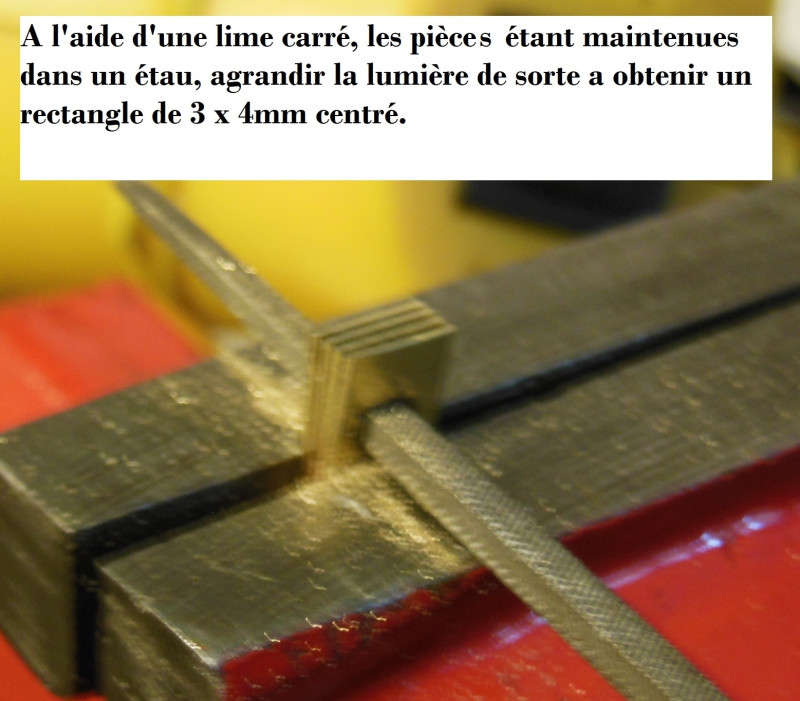

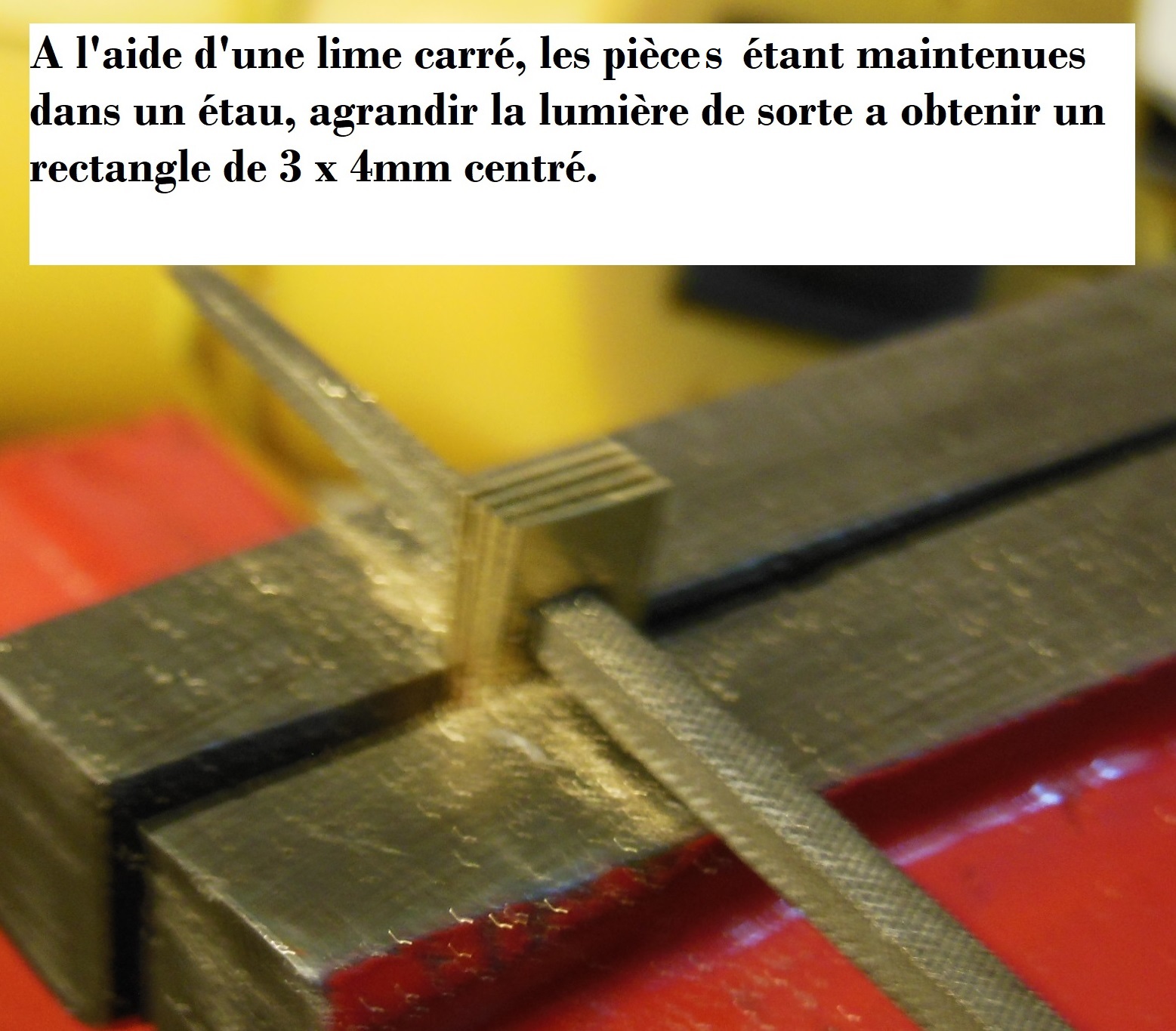

Réaliser ensuite la lumière sur l'ensemble du bloc fermement maintenu
A ce stade les pièces seront dessouder, la quatrième couper, et les trous de roulements ébavurés comme indiqué dans l'option "étriers pliés".
Il est préférable également de repérer une même face de chaque pièce pour les utiliser sur le plat dans le sens de l'usinage.
Ensuite procéder au montage.

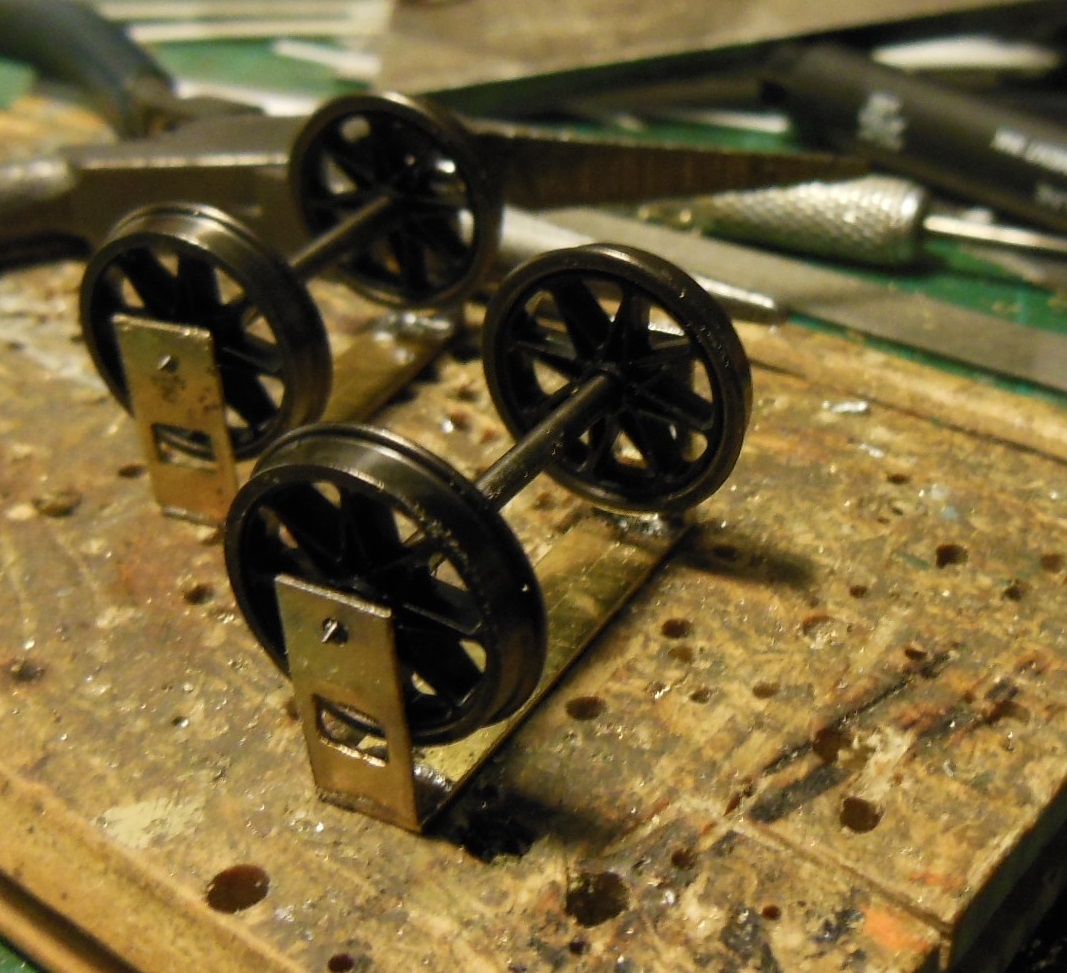

puis vérifier le bon roulement de l'essieu
fin de la deuxième étape
Modifié en dernier par Y le 18 oct. 2023 11:39, modifié 2 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
05mogul05
Membre contributeur
Membre contributeur
Messages : 502
Enregistré le : 15 mars 2014 21:44

Re : Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par 05mogul05 »

[quote="Y"]
si tu as des remarques sur ton expérience de la réalisation, n'hésites pas ;)
[/quote]

J'etais sceptique quand au résultat que j'allais obtenir, n'ayant jamais "pratiqué" ce genre.
Mais j'avoue que, à part quelques questions que je me suis posé au cours de la réalisation, questions dues à mon manque de connaissance du modèle réel, si on suit bien les "directives", le résultat obtenu est très encourageant !  :-\

Je pense, pour le(s) prochain(s) essayer les etriers soudés, la cote de 29,5 étant assez aléatoire (en ce qui me concerne . . . ::) ) quand on procède par pliage, alors que, soudée, la traverse est plus facilement à la bonne cote.

Ce couvert m'a appris pas mal de techniques nouvelles, et je remercie l'auteur(s) de ce tuto de l'avoir fait ! ;)
Modifié en dernier par Bruno le 06 mars 2021 10:22, modifié 1 fois.
Gérard Golly
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

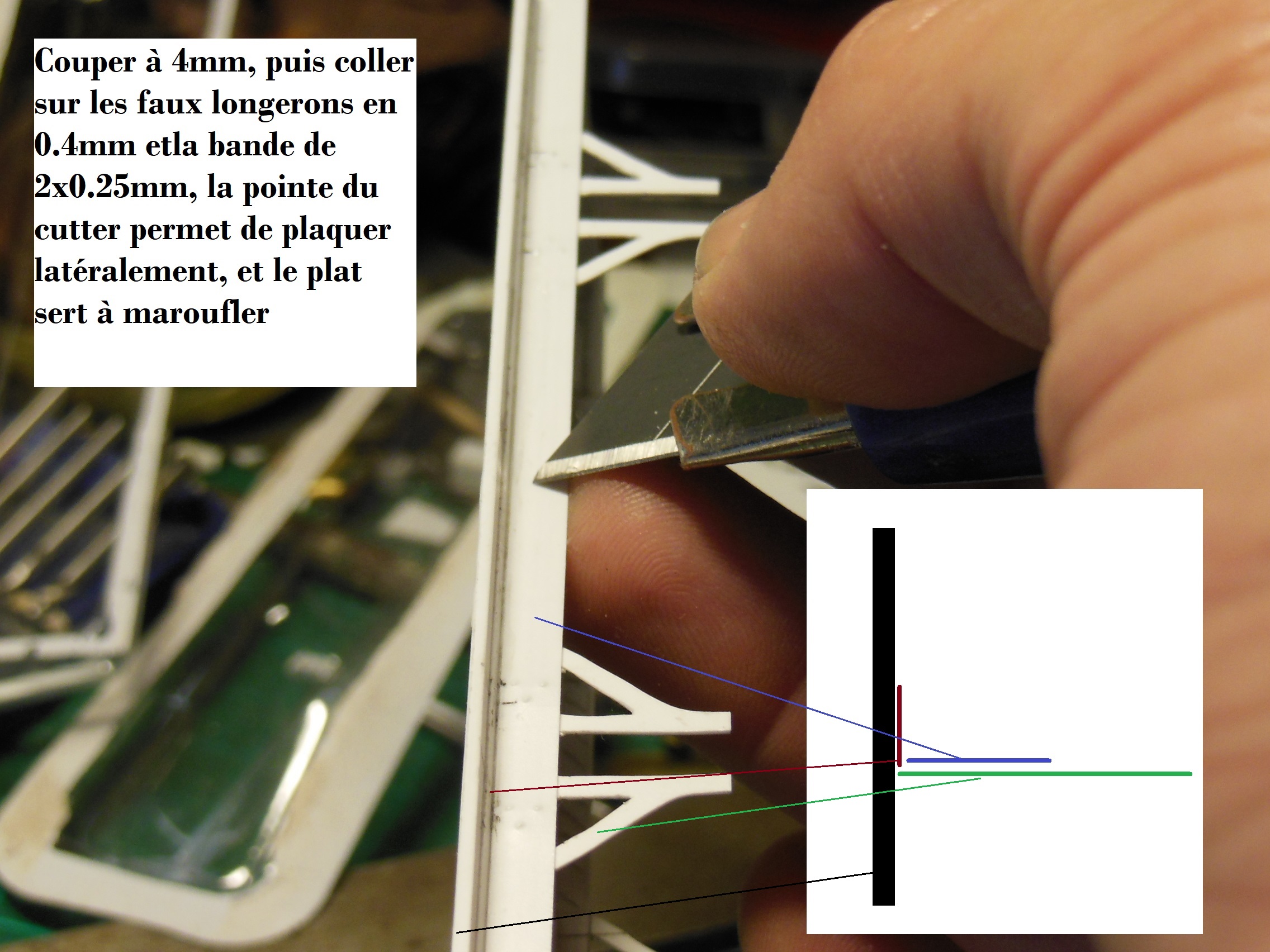

3ème étape Les longerons

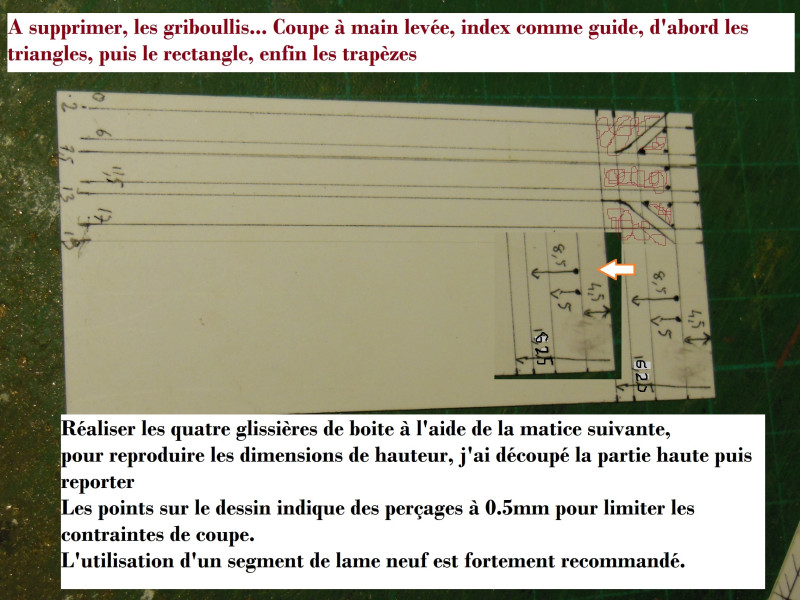

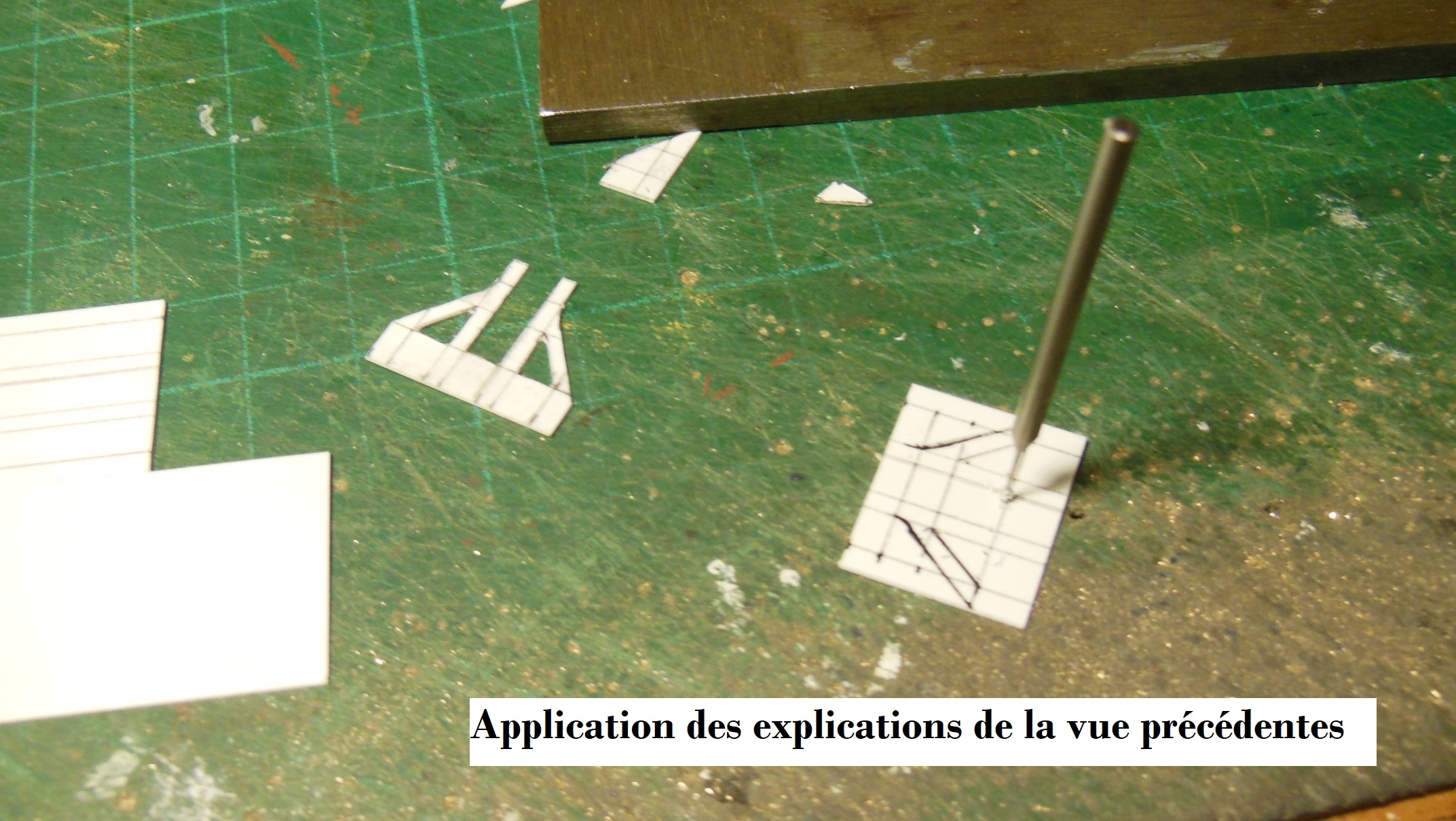

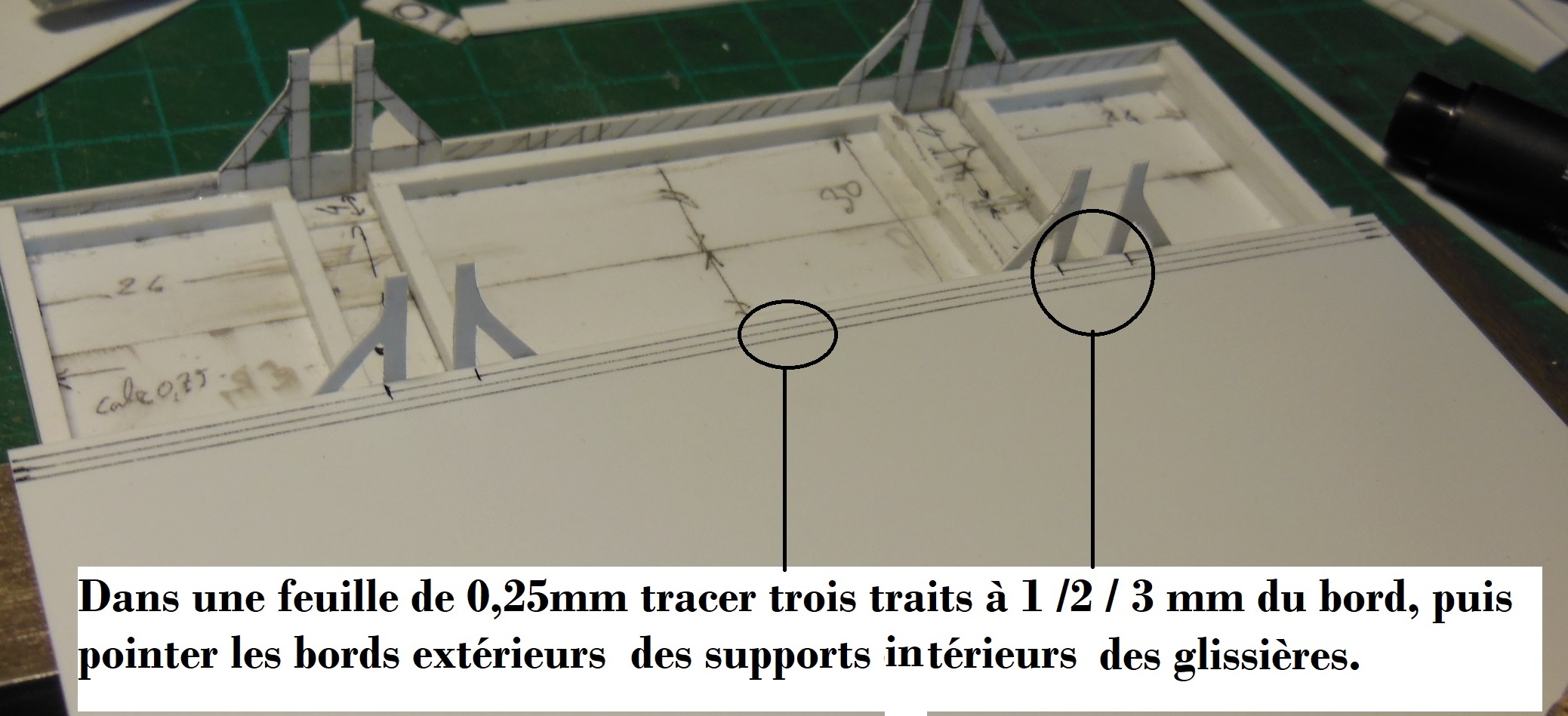

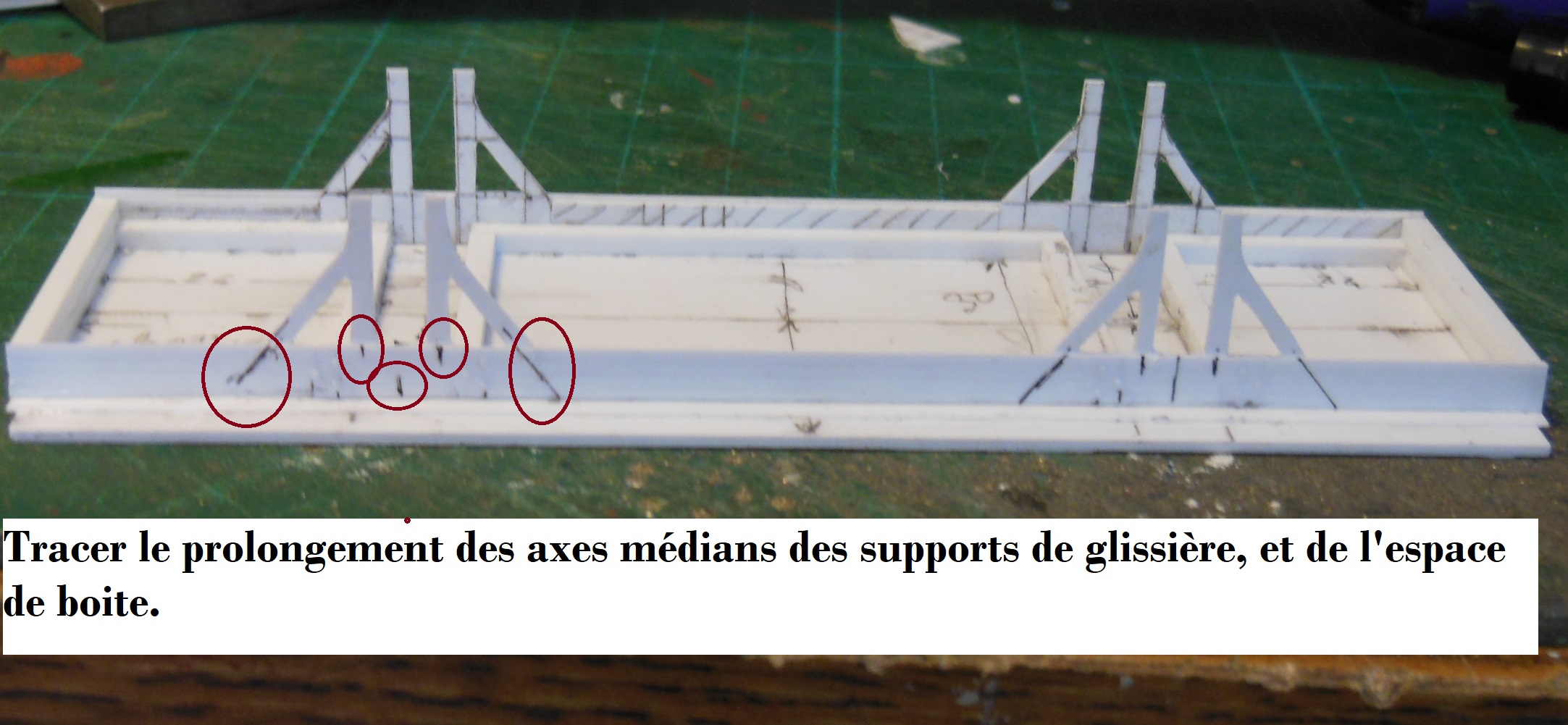

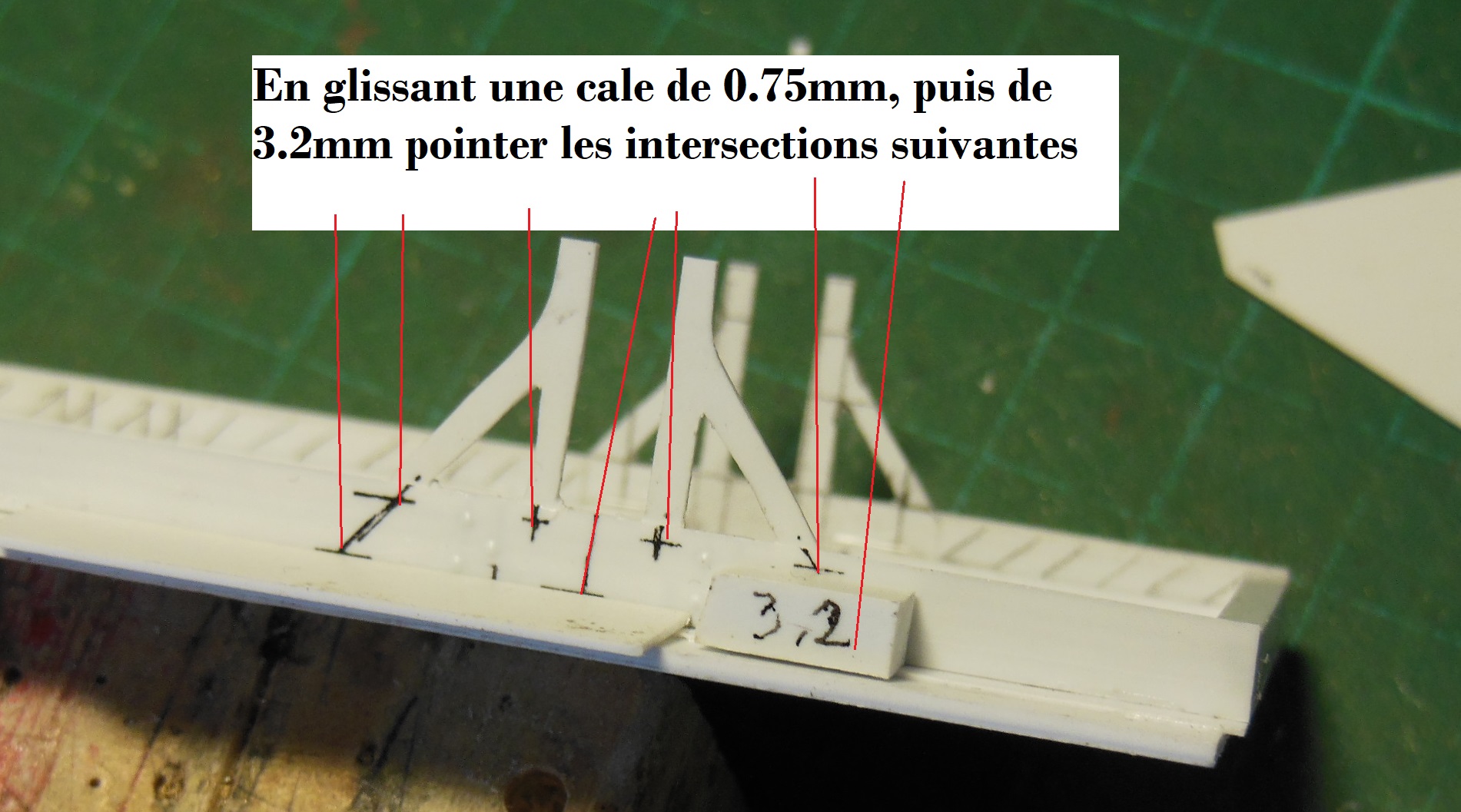

En premier lieu, sont ajoutées au châssis les glissières de boites, La feuille plastique utilisée est de 0.4 mm
DSCN7286 2sde.JPG

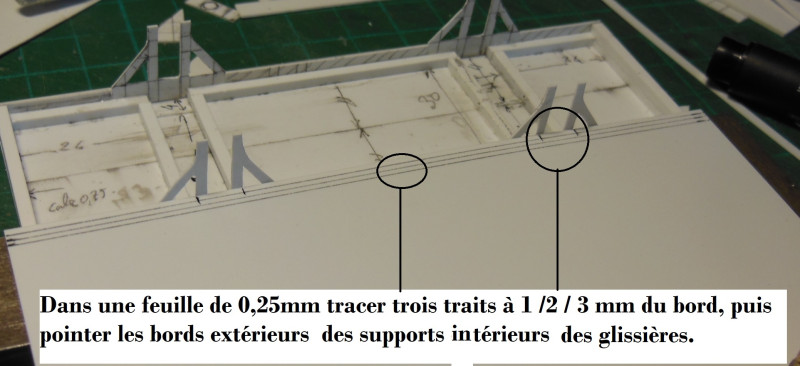

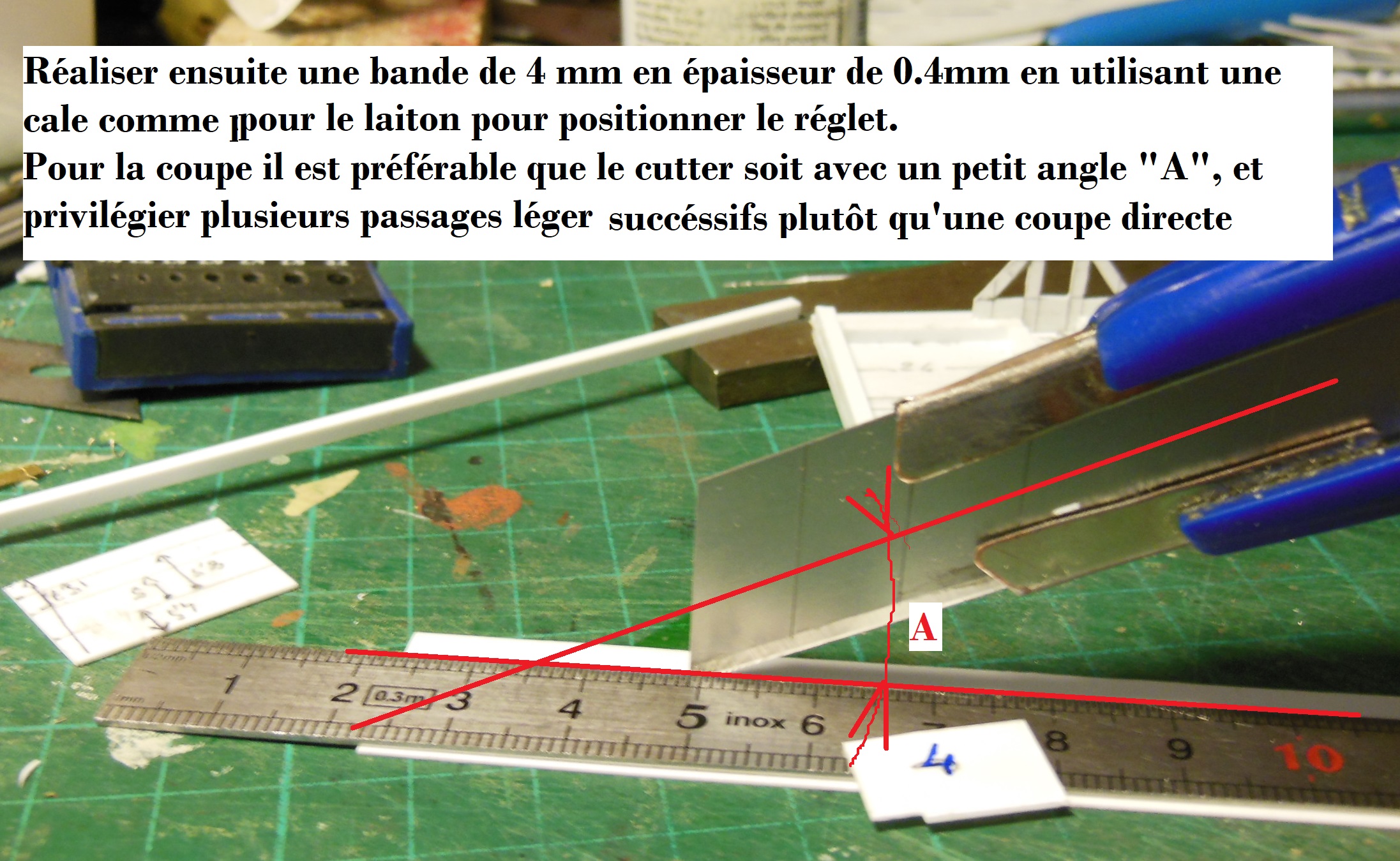

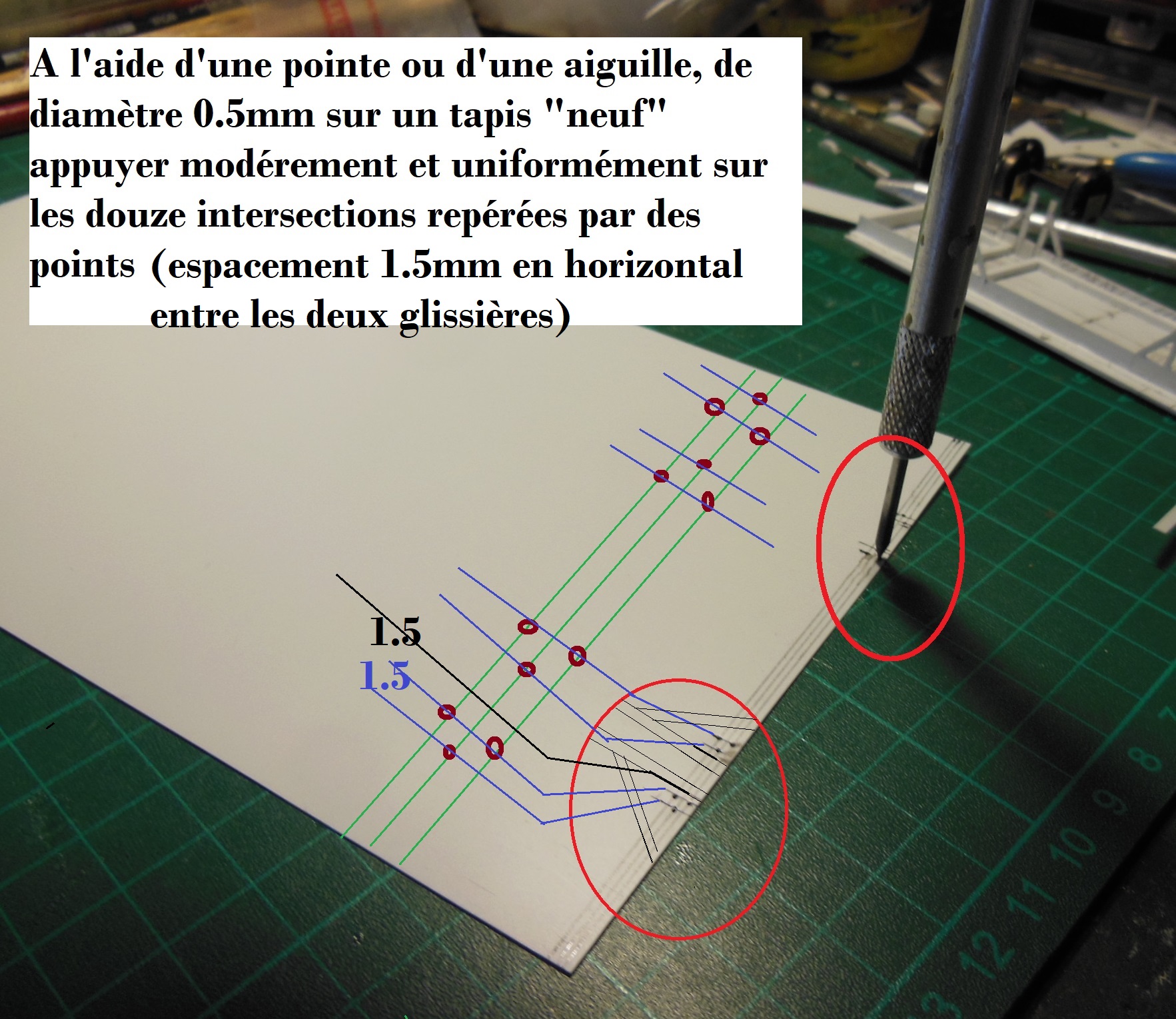

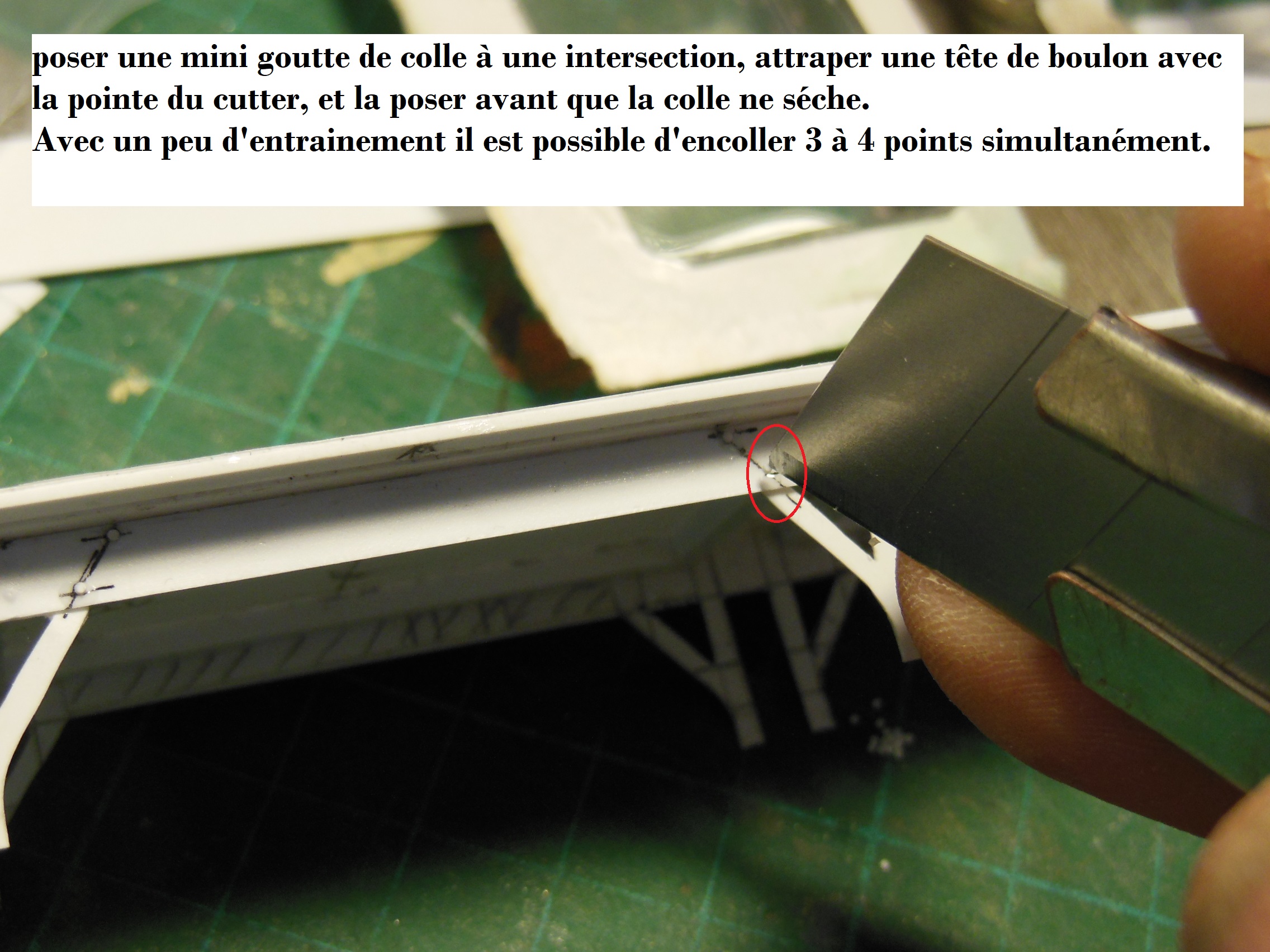

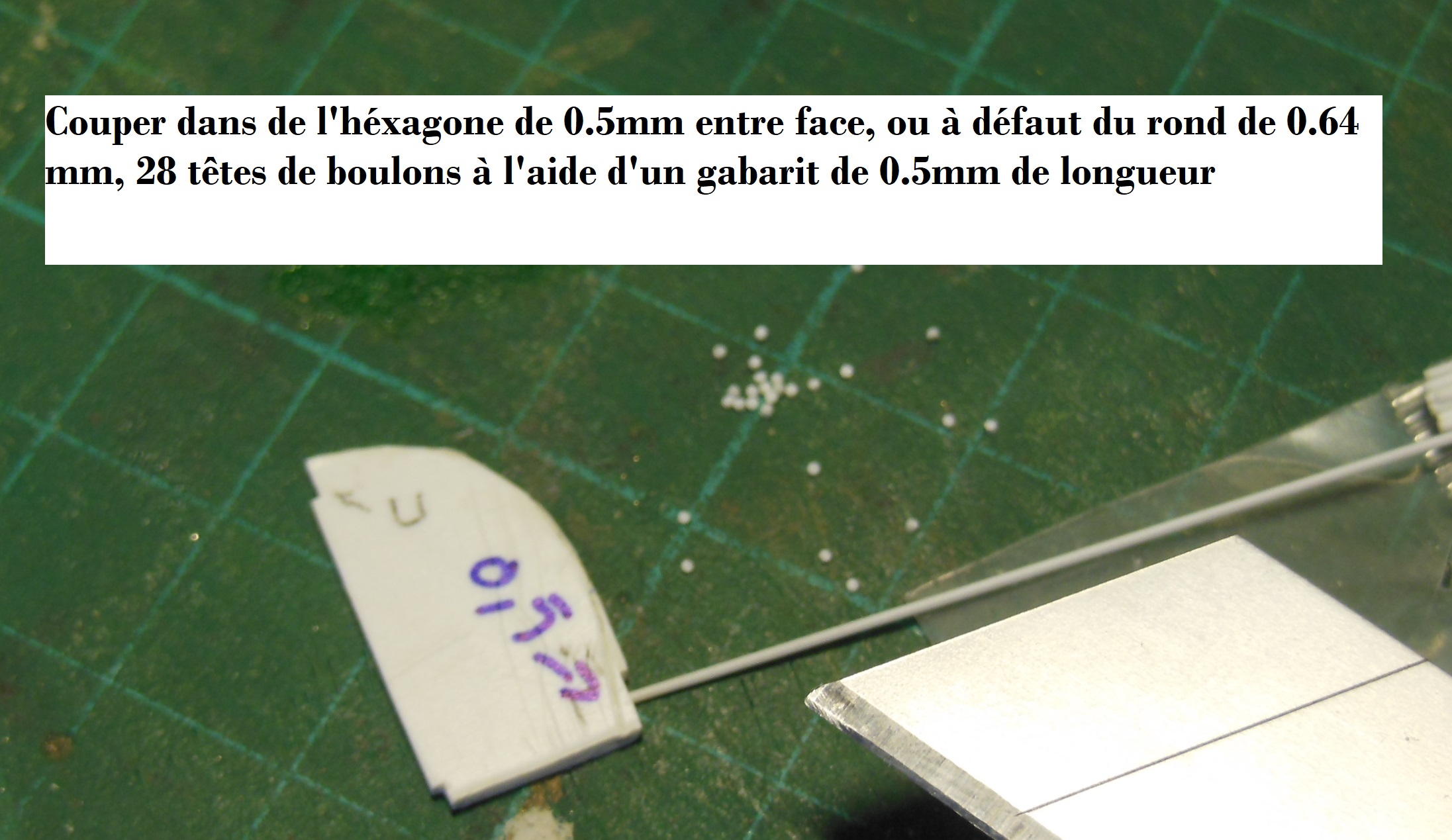

Pour limiter les contraintes sur la matière lors de la découpe, de petits trous aux angles vifs sont utiles

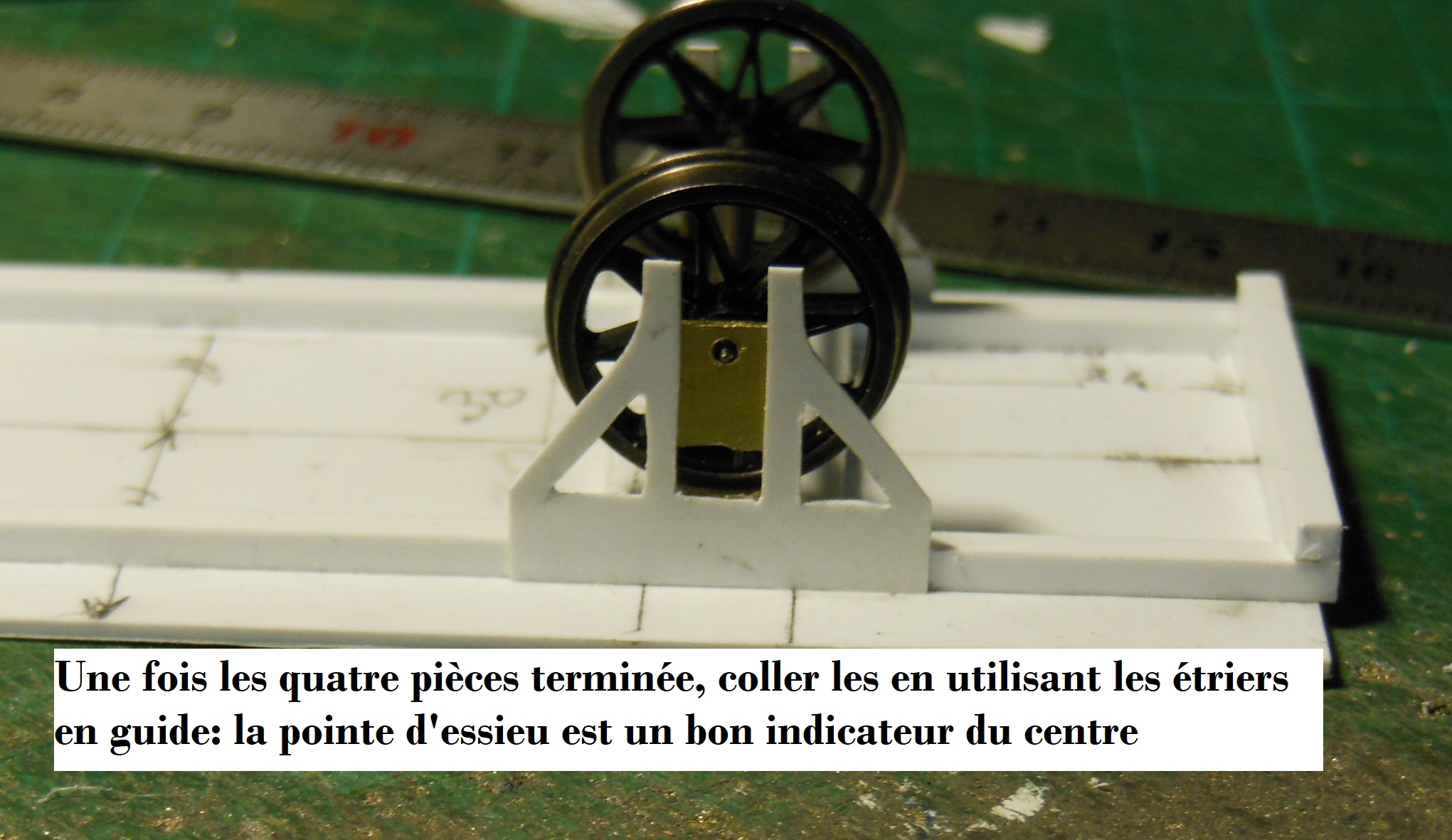

Le centrage lors de la pose est facilité par les étriers précédemment réalisés.

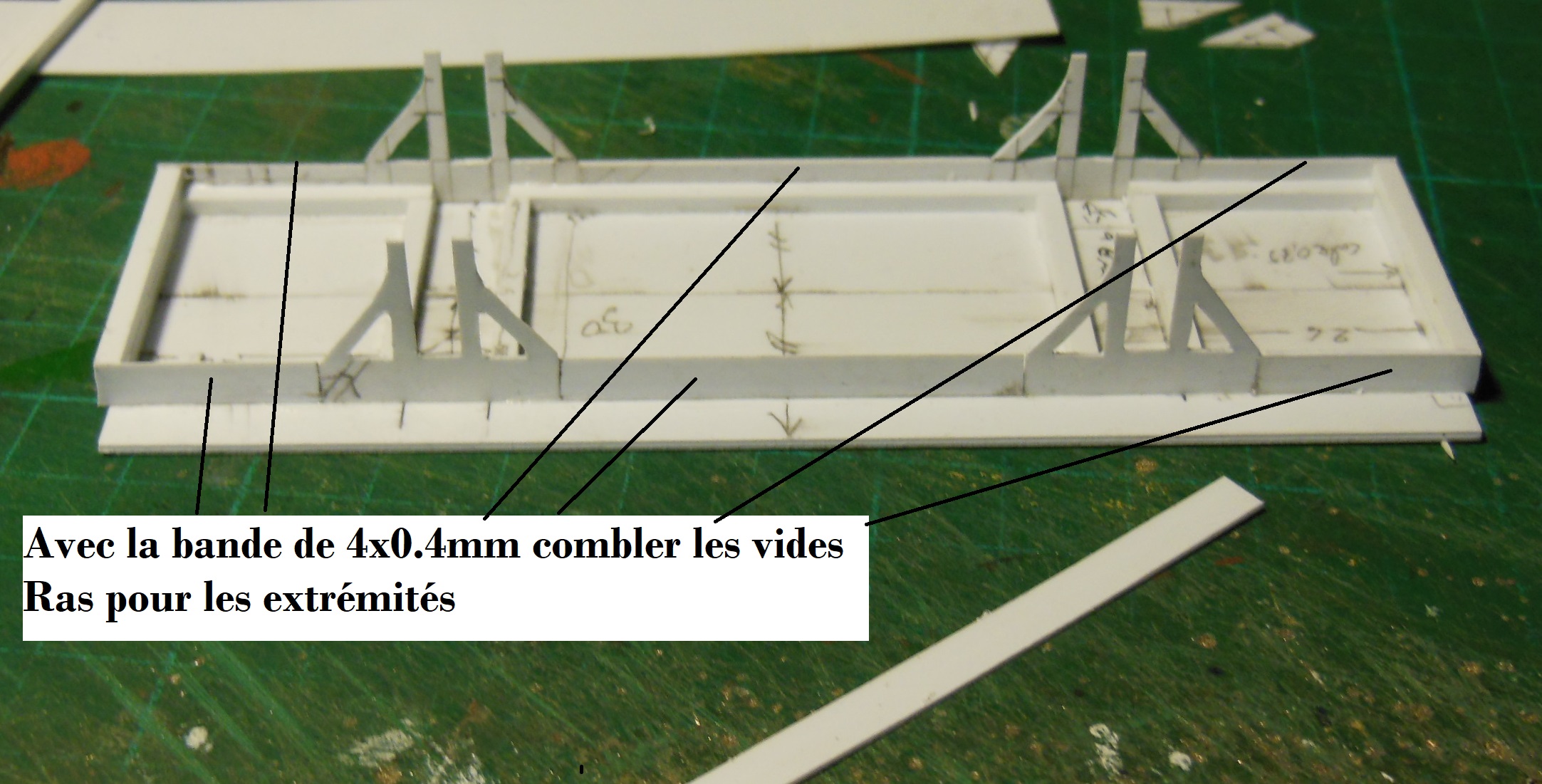

Les espaces libres autour des glissières sont ensuite comblés.

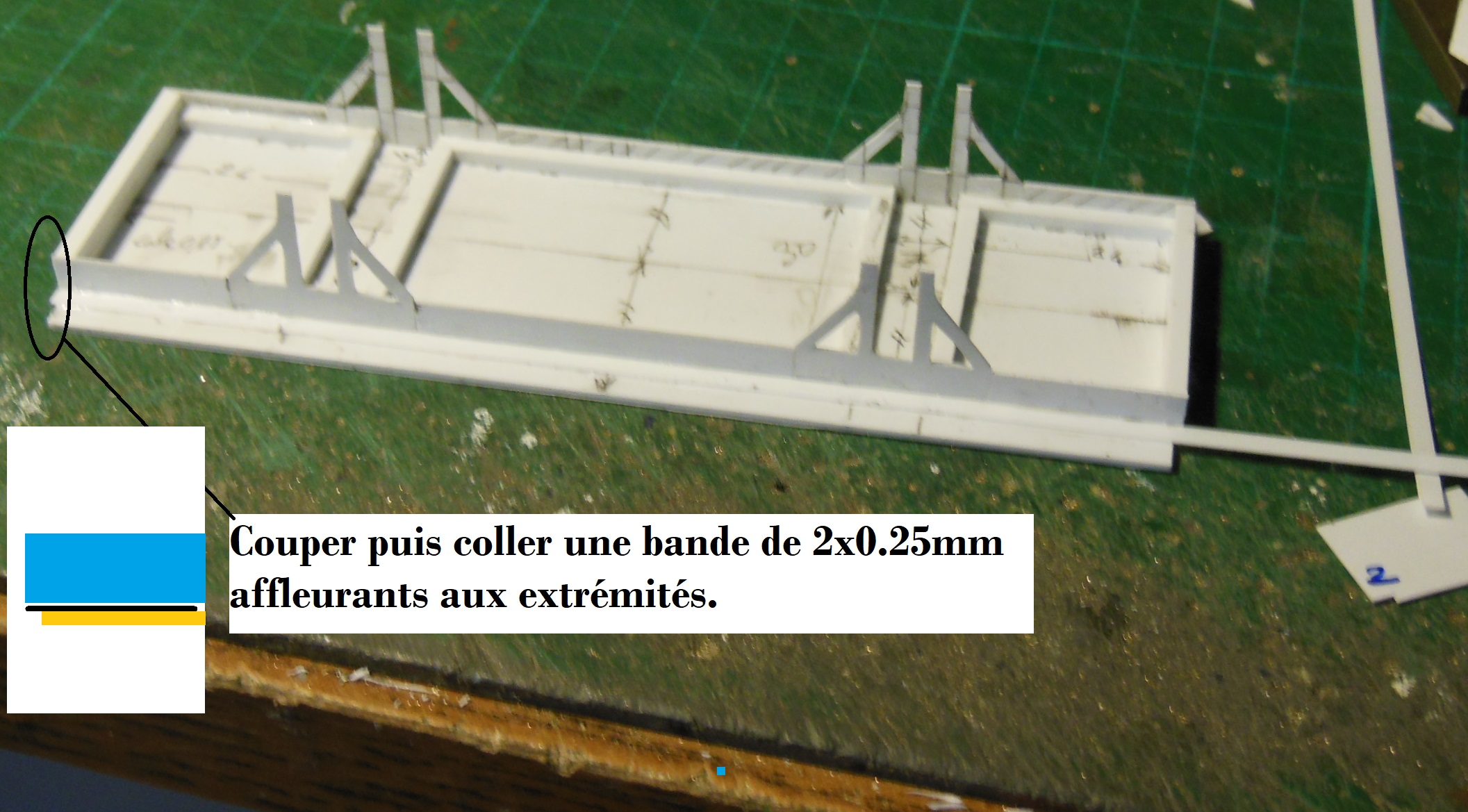

Le haut du U ne présente pas de spécificité.
Modifié en dernier par Y le 18 oct. 2023 11:43, modifié 1 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2318
Enregistré le : 27 déc. 2016 18:28

Re : Construisons simple : Un couvert à denrée C.F.D. Seine & Marne

Message par Y »

3ème étape Les longerons (suite)

ensuite vient la préparation de la partie verticale
un traçage, puis un repoussage des rivets avant la découpe
DSCN7294 Sde.JPG
La pose se réalise en saillie sur le haut du U
Les glissières sont fixées plus fortement que les traverses dans la réalité, la représentation sera par ajout de matière. Commençons par  le positionnement des points.
Découpe des rondelles
et mise en place de petites rondelles, la pointe du cutter se révèle assez pratique pour cet exercice, ne pas travailler par plus de quatre points encollés simultanément.
Modifié en dernier par Y le 18 oct. 2023 11:48, modifié 1 fois.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Répondre
