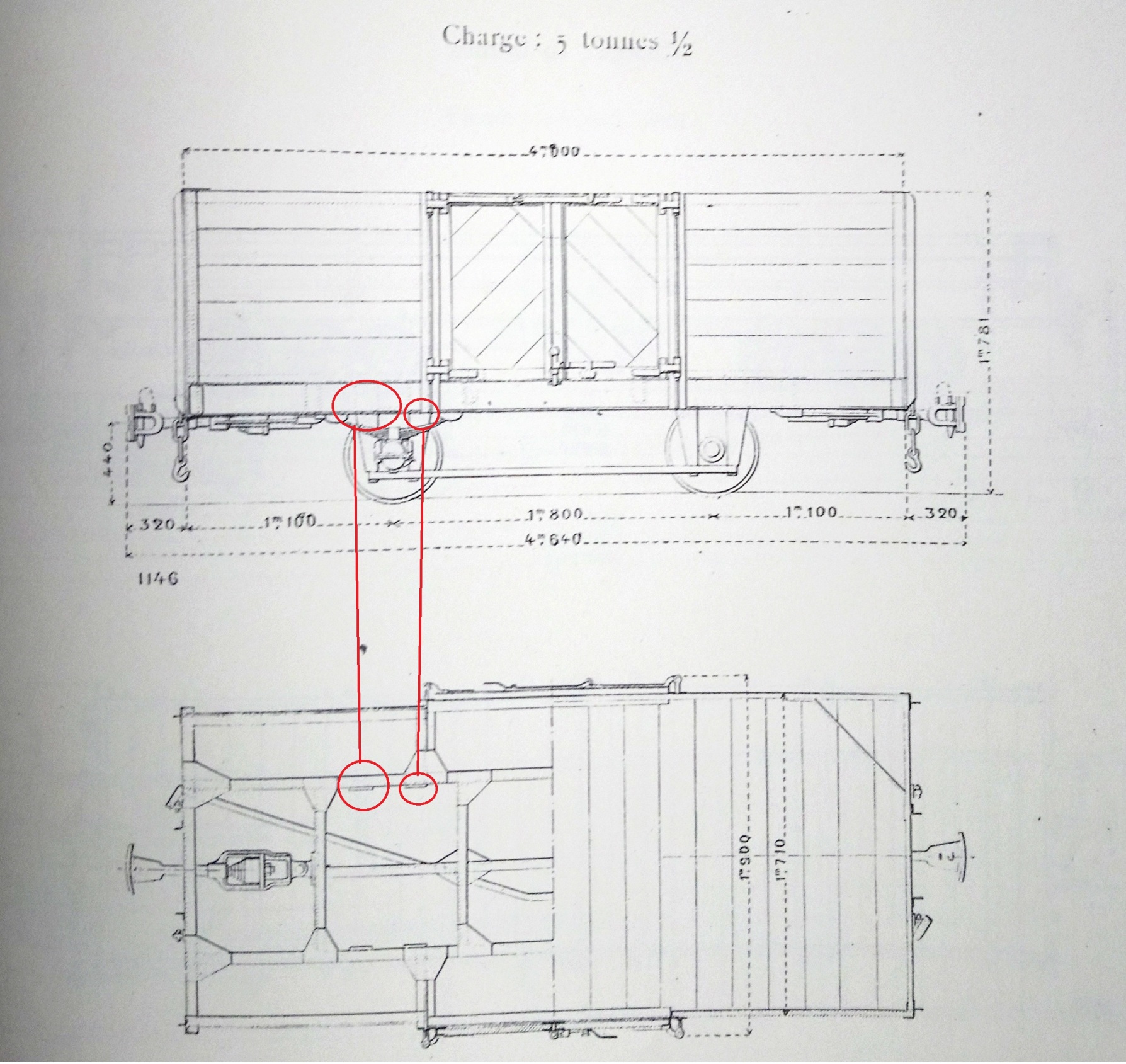

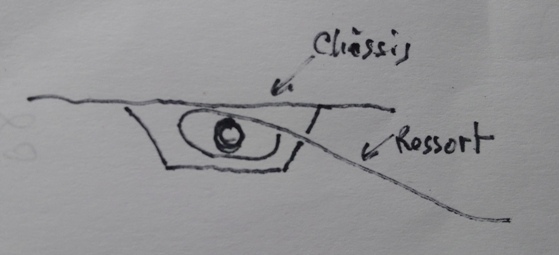

Bonsoir, les plaques de gardes sont apparemment rivetées a l'intérieure des longerons internes. Quant aux extrémités des ressort je pense qu'elles sont maintenues dans des "U" traversés par un boulon, la lame maitresse doit dans ce cas avoir à ses extrémités des boucles ovales tournées vers le bas pour que la partie haute puise glisser au fond du "U", on est en voie de 60 cm.....
[attachimg=1]
[attachimg=2]

[chris31]

Salut Jean-Jacques,
J'avais bien vu où était placées les plaques en questions. Mais il n'y a aucune côte pour les placer sur l'horizontale.
Cela devait dépendre des boîtes d'essieux utilisées.

[Philippe Fontana]

Jeudi dernier petite excursion en Baie de Somme, j'en ai profité pour ajouter à mon programme une visite très rapide de la gare atelier de Saint Valéry.
Merci à toutes les personnes rencontrées pour leur accueil chaleureux.
J'ai fait qq photos du raccordement évoqué sur ce fil ...
J'en ai d'autres mais il faut qu'elle passent par un pc avant d'arriver ici, ce qui prendra qq jours.[attachimg=1]
[attachimg=2]

[tyrphon]

Eh oui, c'est la période des congés...

[oursduluberon]

[netmetrique]

[quote="Philippe Fontana"]

J'ai fait qq photos du raccordement évoqué sur ce fil ...

[/quote]

Merci Philippe pour ces photos.

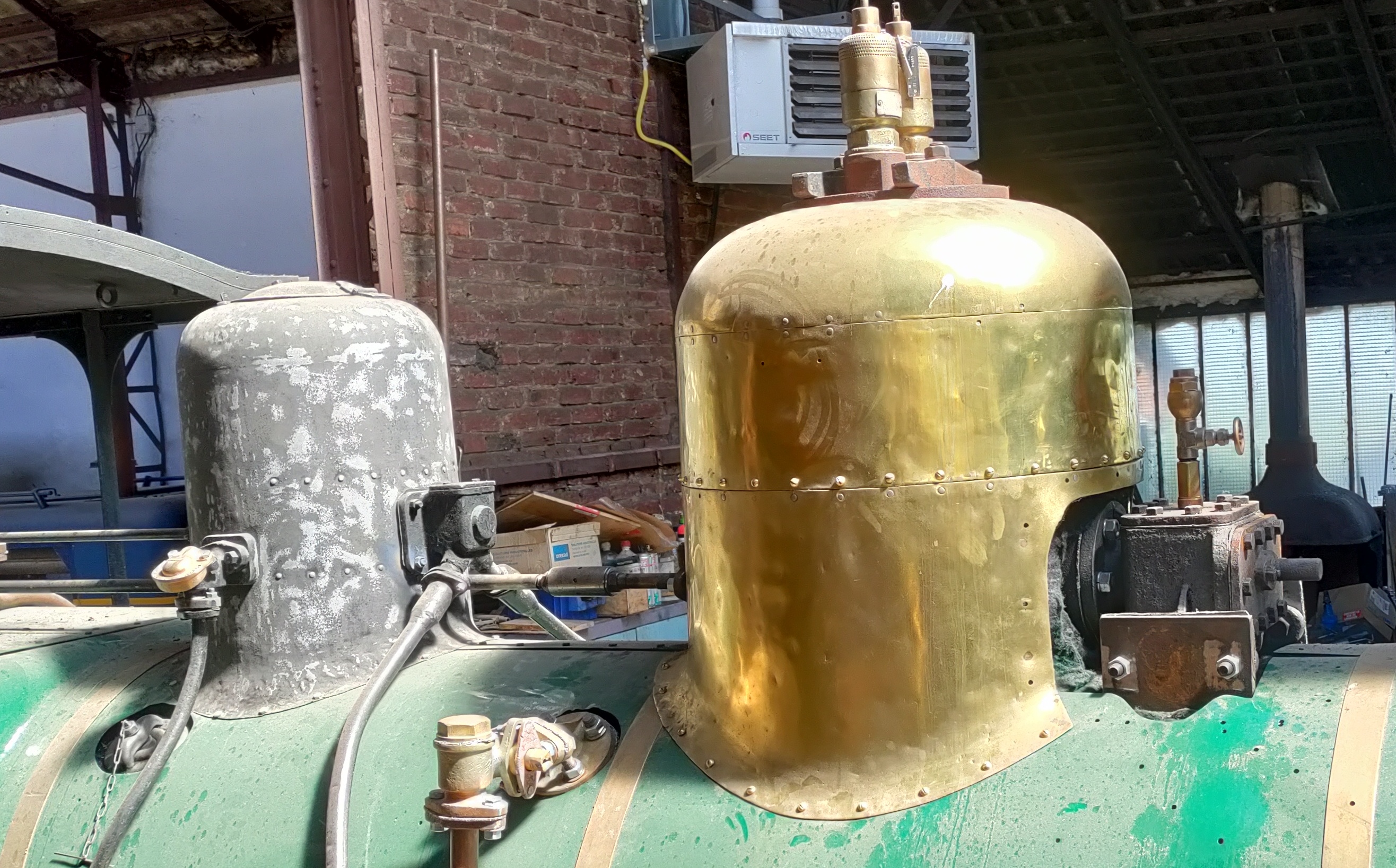

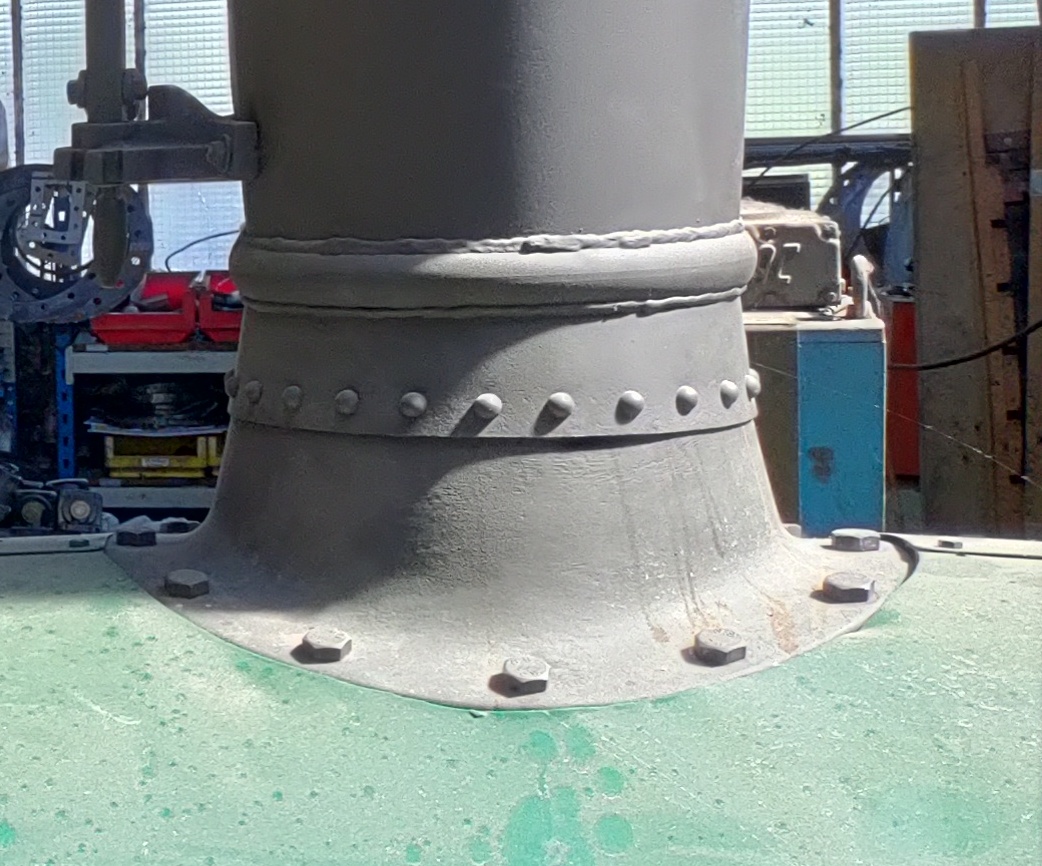

On voit bien la différence de traitement entre la base de la cheminée, directement et solidement vissée sur le corps de boite à fumées (c'est normale, sinon le manque d'étanchéité viendrait perturber le tirage) et les divers dôme. Pour la première, l'enveloppe vient s'ajuster autour de la base de cheminée. Les seconds en tôle fine, qui ne sont que des habillages destinés à maintenir et protéger les isolants thermique, viennent directement s'appuyer sur l'enveloppe de chaudière.

[Yves 89]

Message pour les 3D-istes.
Le conseil du GEMME a souhaité réserver le 3eme mardi du mois pour des « rencontres virtuelles » sans objet ou thème particulier pour permettre des échanges libres autour de notre hobby.
Je vous propose donc, en accord avec Christian, de déplacer la deuxième réunion de l’atelier de modélisation 3D soit le jeudi 22, le vendredi 23 ou si le mardi soir est un jour pratique pour une majorité, le mardi 27 juillet.
J'invite ceux qui souhaitent participer à la suite de l'atelier 3D de me faire part de leur préférence, par mail perso pour ne pas trop perturber ce fil.

Yves

[Franco Verzetti]

Pour ma part aucun souci de date, j'ai aussi changé operateur et cette fois je ne devrais plus avoir des problèmes de connexion

[Bernard JUNK]

Peu m'importe aussi ...

[Yves 89]

La prochaine réunion virtuelle "atelier conception 3D" aura lieu le mardi 27 juillet à partir de 20h30.
J'enverrai les coordonnées de la visio à tous les intervenants de ce fil.
Si vous voulez vous joindre au groupe, demandez le simplement la suite de ce message.
A bientôt

Yves

[Philippe Fontana]

Super, je bloque la soirée du 27.
Merci par avance

[chris31]

Le programme de la soirée est prêt !
Donc au mardi 27.

[JJB]

C'est noté!
J-J

[chris31]

L'invitation ZOOM pour la prochaine réunion ce mardi est en préparation.
La recevrons tout ceux qui ont participé à ce fil ou ceux qui m'n ferait la demande en message perso d'ici lundi soir.
Bon dimanche,

[Philippe Fontana]

Merci Chris pour cette présentation.
Désolé pour mon départ abrupt, la fin de batterie ne prévient pas !
Bon été à tous.

[chris31]

Il était tout de même 0h30 !
J'ai retrouvé, comme promis, la série de tutoriel que j'ai évoqué dans notre discussion. Le premier est ici :https://www.youtube.com/watch?v=SPFoXfEAufw
Les autres suivent.

[JJB]

Oui merci Christian, c'est vrai que sur la fin ont c'est un peu dispersés....
Je vais regarder à tête reposée le tuto que tu viens d'envoyer, pour ceux dont je vous aient parlé hier soir avec le "Sketcher" que je trouve bien pratique et intuitif, c'est ça:
1 _ https://www.youtube.com/watch?v=6P2AEXCSygk
2 _ https://www.youtube.com/watch?v=1sqFx0uTZno
Amicalement
J-J

[chris31]

Je mettrai, comme promis, les fichiers sur mon site.
Problème : je n'ai pas sur mon portable, les mots de passe de FileZila et le carnet où ils sont consignés est resté à Toulouse ! Je récupérerai cela mardi prochain.

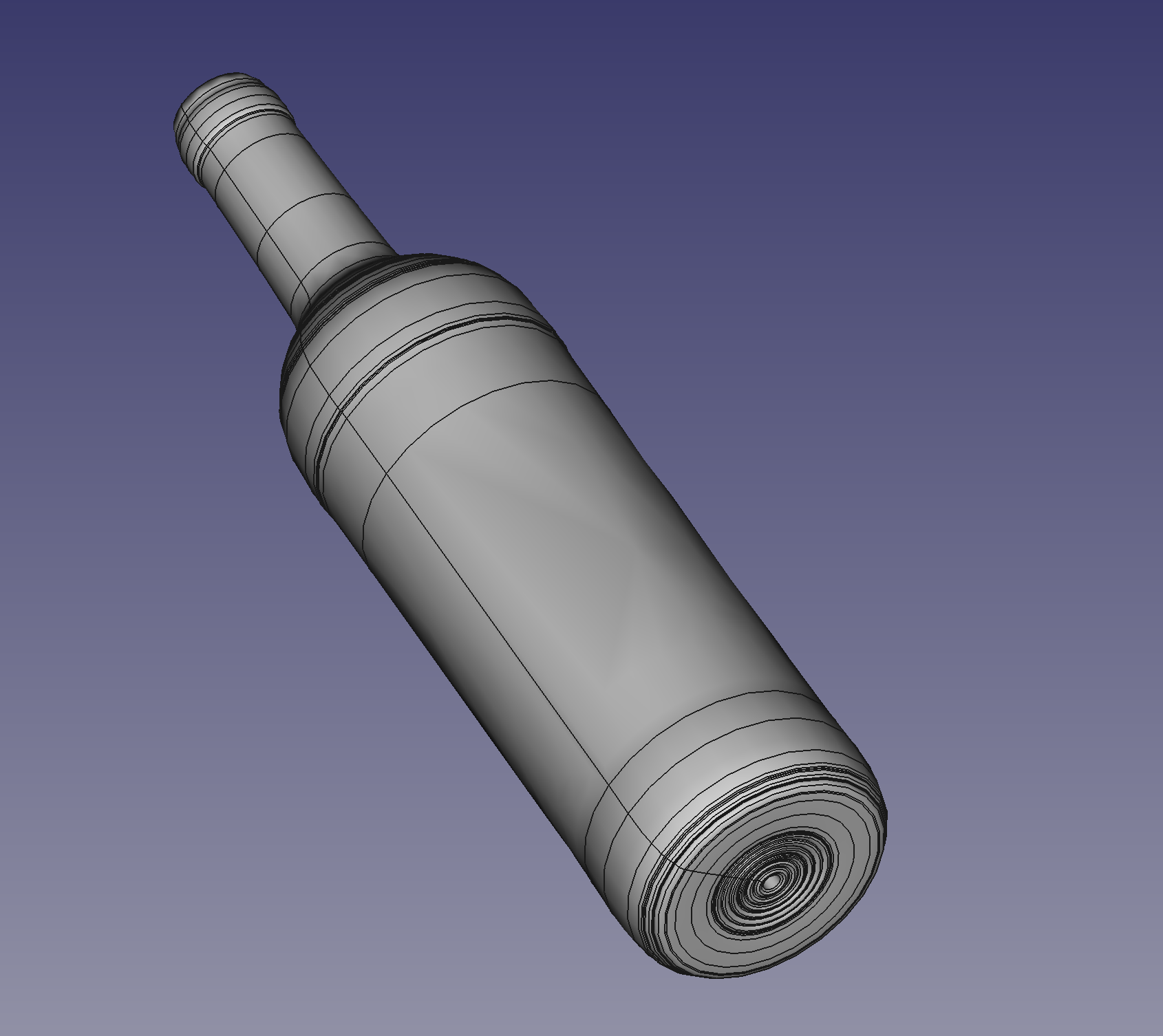

En attendant voici la mani complète pour faire cette fichu bouteille que j'ai zappé hier au soir.

[attachimg=1]

• Lancer Part Design ;
• Ouvrir un nouveau fichier
• Créer un corps ;

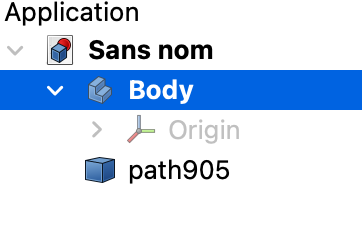

• Importer le contour ;

[attachimg=2]

• Sélectionner le contour (path905) ;
• Créer un Shape Binder [attachimg=3] ;
• Sélectionner le Shape Binder ;
• Révoultionner [attachimg=4]

Si on saute une de ces actions ça ne fonctionne pas ! Pour ceux qui veulent essayer, je peux leur envoyer le profil de la bouteille.

[chris31]

Merci Jean-Jacques,

Effectivement très intéressant le gars.
Il manie le sketcher avec une grande facilité.
Et c'est sûr que pour ce genre de pièces tarabiscotées le surfacique est avantageux.

[JJB]

Oui comme je l'ai dit hier soir, le mieux est d'enregistrer la vidéo*, et la regarder en faisant des pause et des retours en AR..
J-J

* https://www.4kdownload.com/fr/products/ ... downloader

[chris31]

Patience pour le compte rendu de la dernière séance, j'ai eu des soucis avec mon site : une faute de frappe qui faisait que je n'arrivais pas à atteindre les fichiers.
Je suis en train d'écrire quelques explications « mathématiques » sur les différents volumes et leurs paramètres suite aux discussions que nous avons eu.

[Philippe Fontana]

Merci par avance Chris, mais profite quand même des vacances !

[chris31]

Il y a longtemps que je suis en vacances perpétuelles.
Je passe l'été dans une petite maison que nous avions acheté pour la retraite. Et puis nous avons été obligé d'acheter un appartement et nous y résidons l'hiver car la maison de Castelnau n'est pas bien chauffée et avec l'âge le confort est nécessaire.
Aujourd'hui nous avons du soleil, mais il ne fait que 18° ! Nous n'avions pas vu le soleil depuis 8 jours au moins et du coup, comme la pluie s'était mise de la partie, les tomates que nous soignons régulièrement ont attrapé le mildiou.
Donc cet après-midi c'est bouillie bordelaise et désherbage vu que les oxalys ont profité du mauvais temps pur pousser.
Les stations sur l'ordinateur sont donc des récréations qui me permettent de reprendre mon souffle et des forces…

[chris31]

Elektor faisait une offre tentante pour une imprimante Anycubic Photon S.
J'ai donc augmenté mon parc machine étendu ai commandé une.
Je ne connais pas du tout le procédé et ce sera pour moi une occasion d'apprendre quelque chose de nouveau.
À suivre…

[chris31]

Ouf ! C'est fini !
Je viens de mettre en ligne les données de notre dernière rencontre.
C'est sur mon site :  chumbert.fr toujours le même chemin (Le Modélisme -> Présentation…).
