Une gare d'échange PLM / CFD (O - Om)

[Frisco]

Merci pour vos encouragements.

[Frisco]

Alors, il faut commencer :

- Par la préparation des tirefonds, avec le passage des têtes au brunisseur.

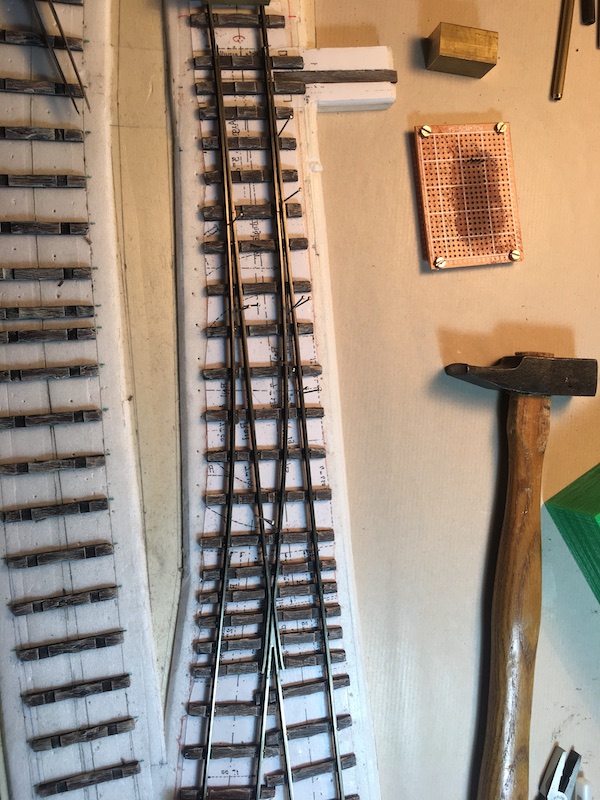

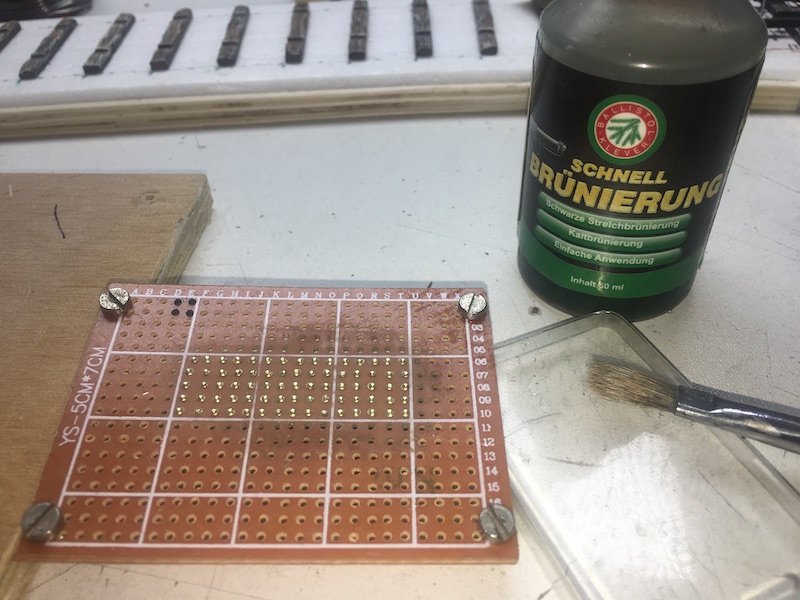

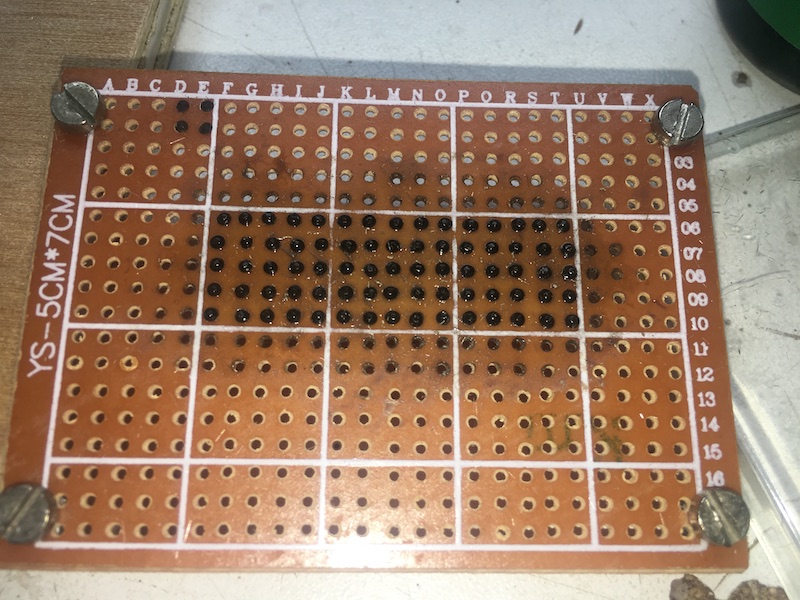

Sur une suggestion de Guy KERN, installation des tirefonds sur une petite plaquette en bakélite, perforée et munie de quatre boulons d’angle.

[attachimg=1]

[Frisco]

Ainsi, le brunissage ne touche que les têtes des tirefonds, laissant le corps non bruni.

[attachimg=1]

[Frisco]

Et la suspension de la plaquette sur les quatre boulons permet la prise aisée à la pincette des tirefonds lors de la pose.

[attachimg=1]

[Bernard JUNK]

Astucieux ...

[mlm]

Je dirais même  plus ...très  astucieux.

[Franco Verzetti]

Question bete: quel est l'avantage de brunir seulement les tetes?

[Frisco]

En réponse à Franco, l'intérêt de ne traiter au brunisseur que la tête des tirefonds est de permettre à la tige du tirefond de glisser facilement dans son trou de pose. La tige brunie a tendance à coincer.

[Frisco]

La suite avec la construction des embranchements.

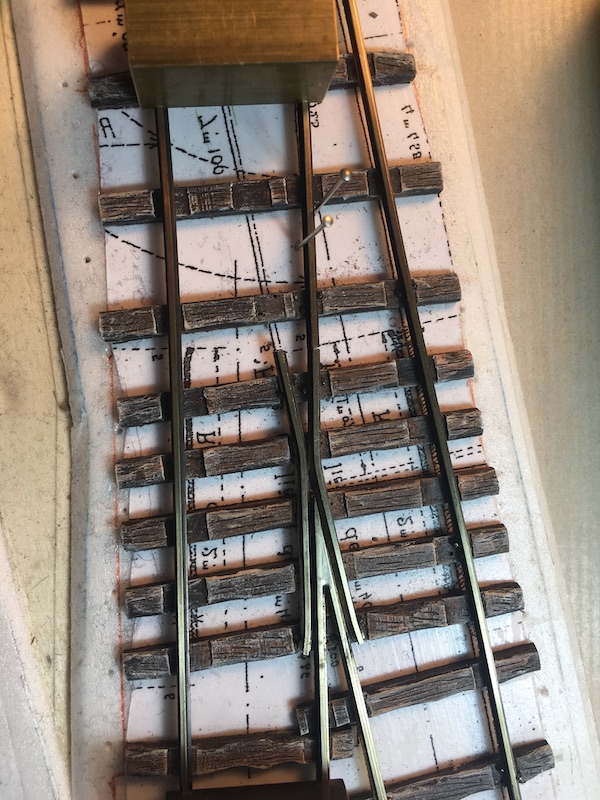

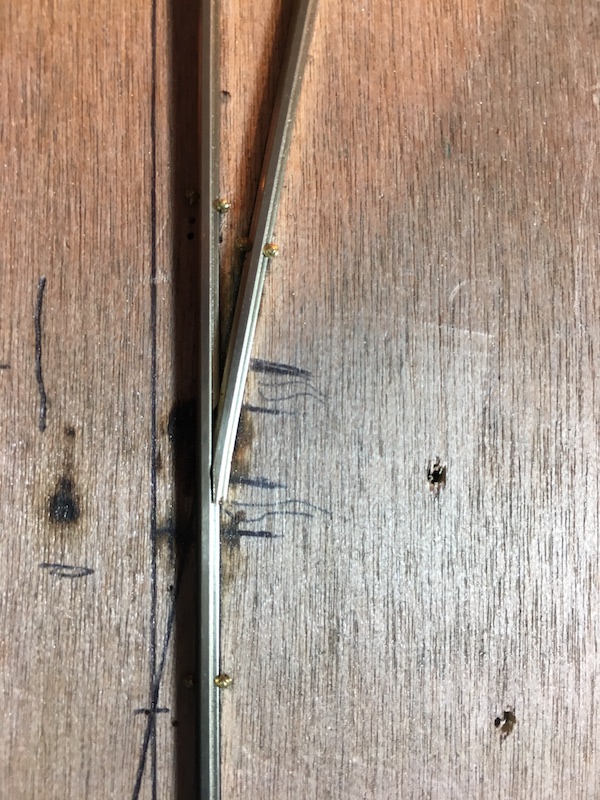

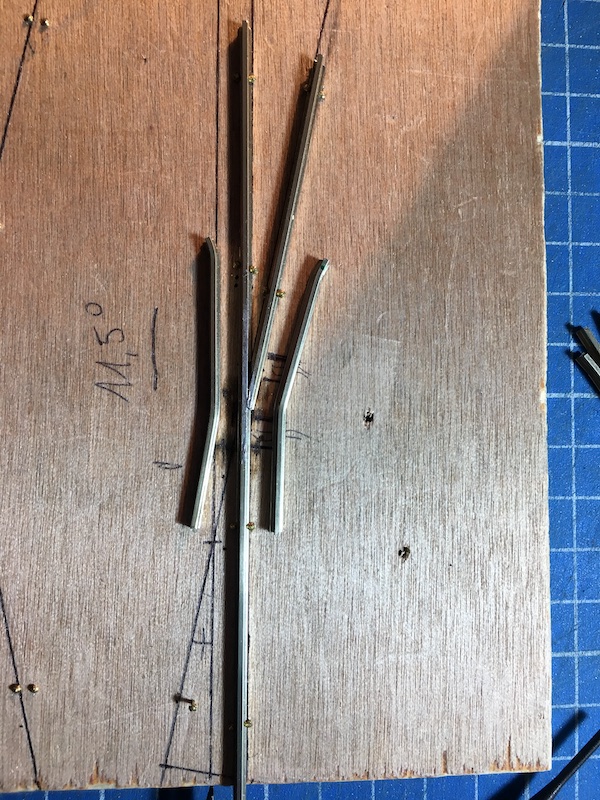

Sur les conseils éclairés de Guy KERN, début de construction de la pointe de cœur sur une planchette tracée pour permettre le positionnement correct des composants :

[attachimg=1]

[Frisco]

[attachimg=2]

Il eut été préférable que cette photo figure avant la précédente, mais...

[Franco Verzetti]

[quote="Frisco"]
En réponse à Franco, l'intérêt de ne traiter au brunisseur que la tête des tirefonds est de permettre à la tige du tirefond de glisser facilement dans son trou de pose. La tige brunie a tendance à coincer.
[/quote]

Ah, bon à savoir ..... merci

[Frisco]

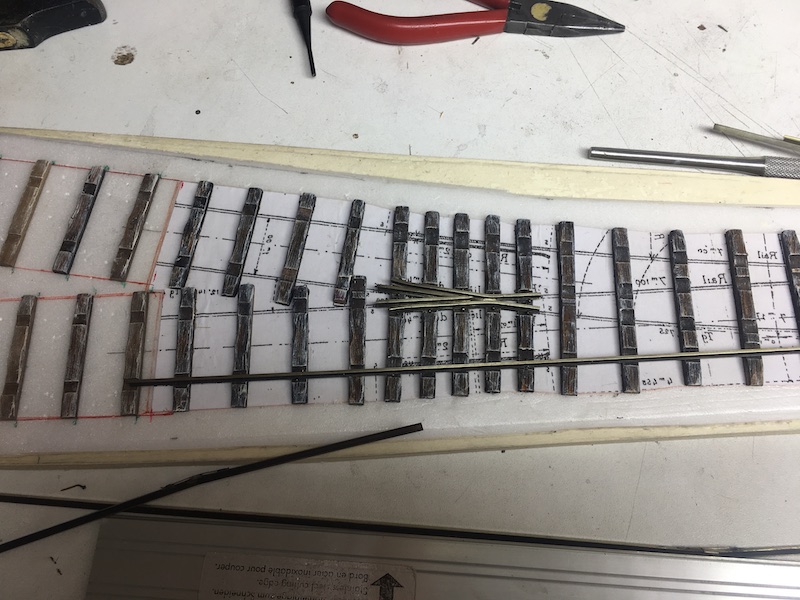

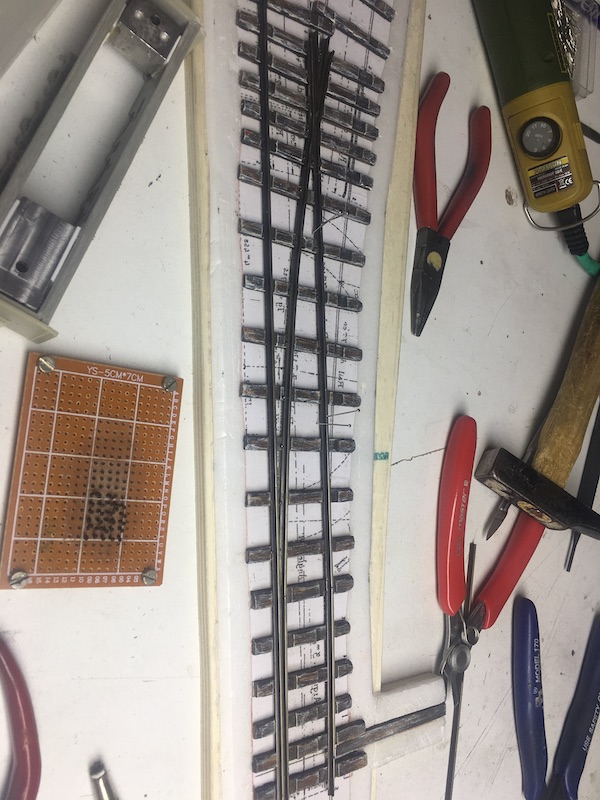

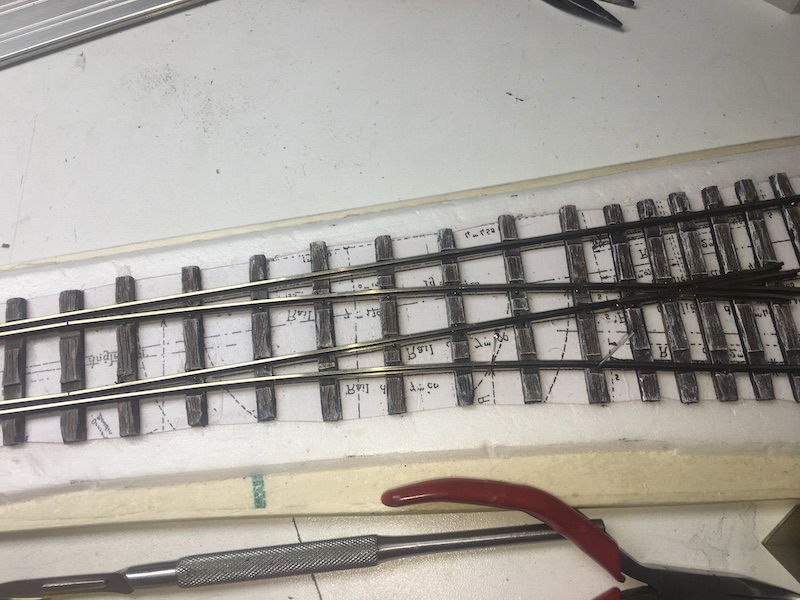

Petite avancée :

[attachimg=1]


[attachimg=2]

[Frisco]

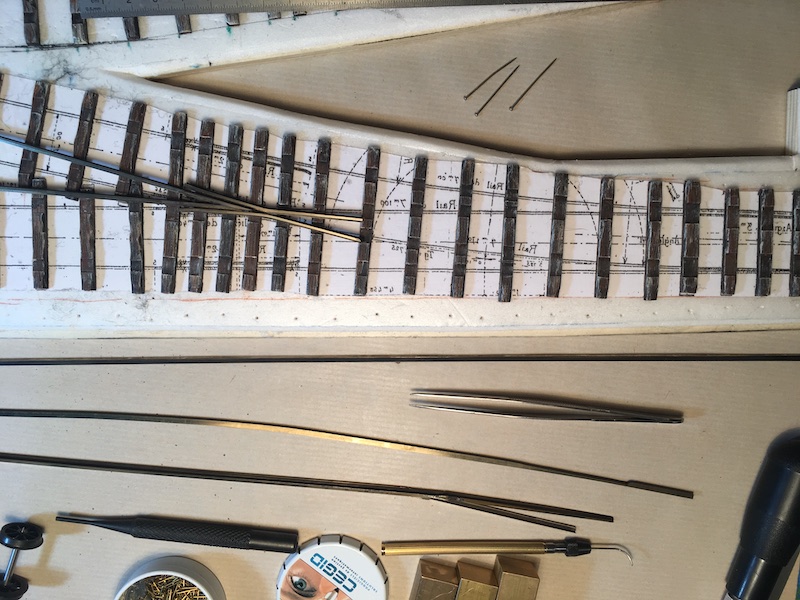

Poursuite des travaux :

[attachimg=1]

[mlm]

François, toi le membre débutant ...    tu as débuté il y a combien de temps ?
Tes aiguillages sont superbes.

[Bernard JUNK]

Membre débutant ? François débute sur le forum ... Mais c'est un membre chevronné par ailleurs ...

[Frisco]

Merci, Bernard, pour ce que tu dis de moi...mais c'est très exagéré !!
Mes débuts en modélisme ferroviaire datent de courant 2015, et de 2015 à 2020, l'activité n'a pas été continue.

Pour ce qui est de la construction d'embranchement, ce que je montre là est ma première expérience. Bien évidemment, et comme d'autres probablement, je montre ce que j'ai réussi, mais j'ai du recommencer plusieurs fois avant d'y arriver.

Et puis, surtout, j'ai bénéficié des conseils éclairés et de l'accompagnement pédagogique de mon ami Guy KERN, expert es-voies.

[Frisco]

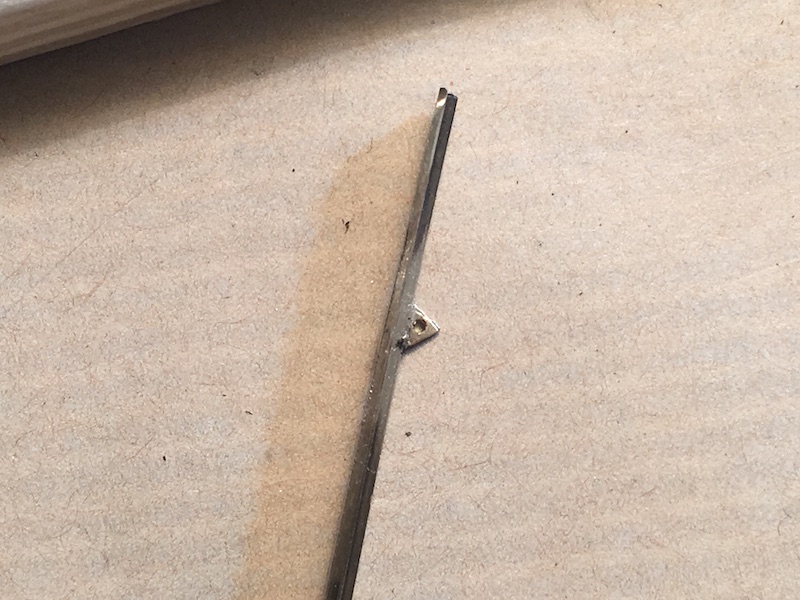

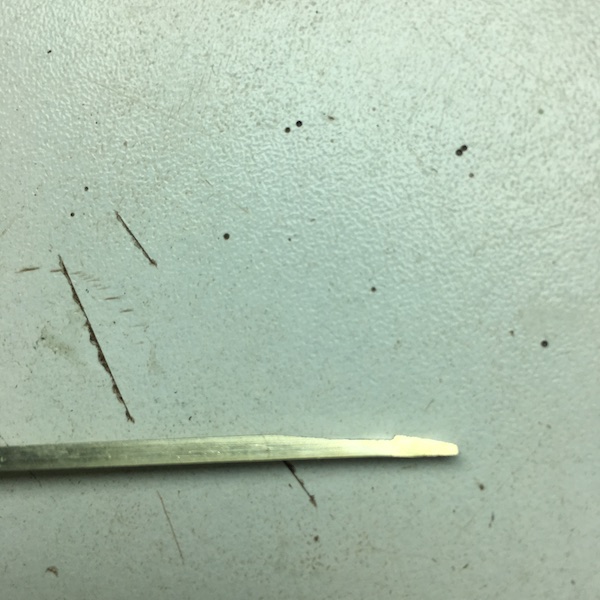

La suite avec le façonnage des lames :

[attachimg=1]

[Frisco]

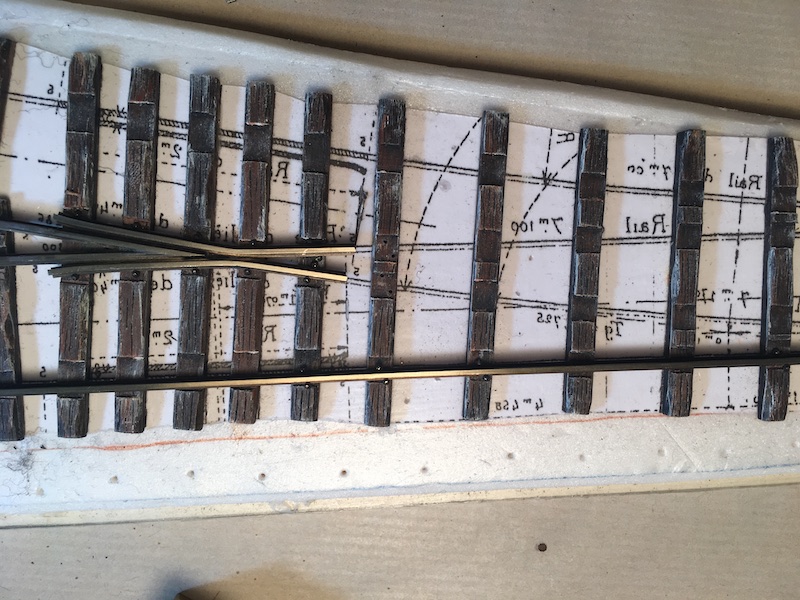

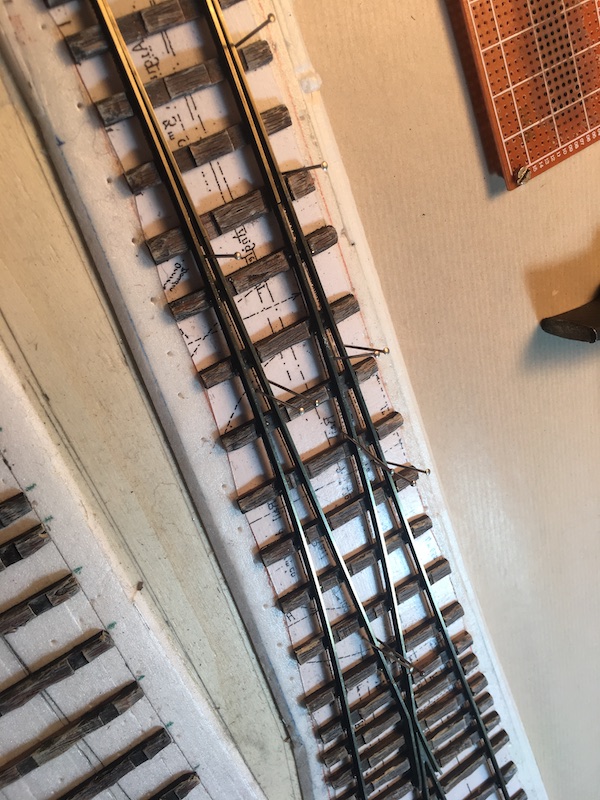

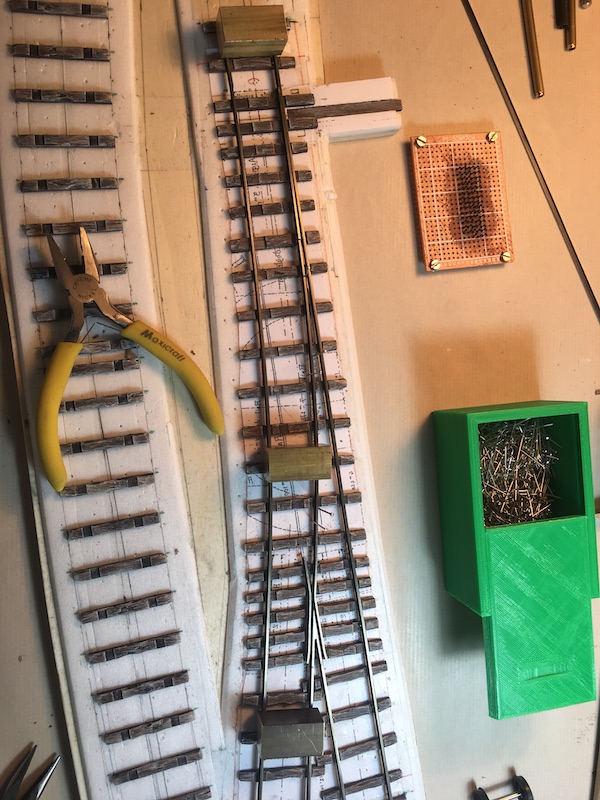

Et poursuite de la pose :

[attachimg=1]


[attachimg=2]

[Frisco]

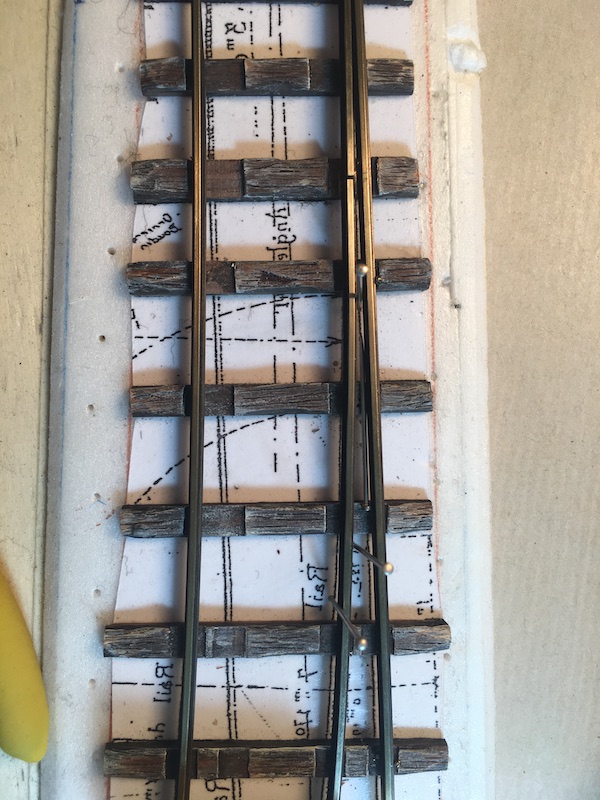

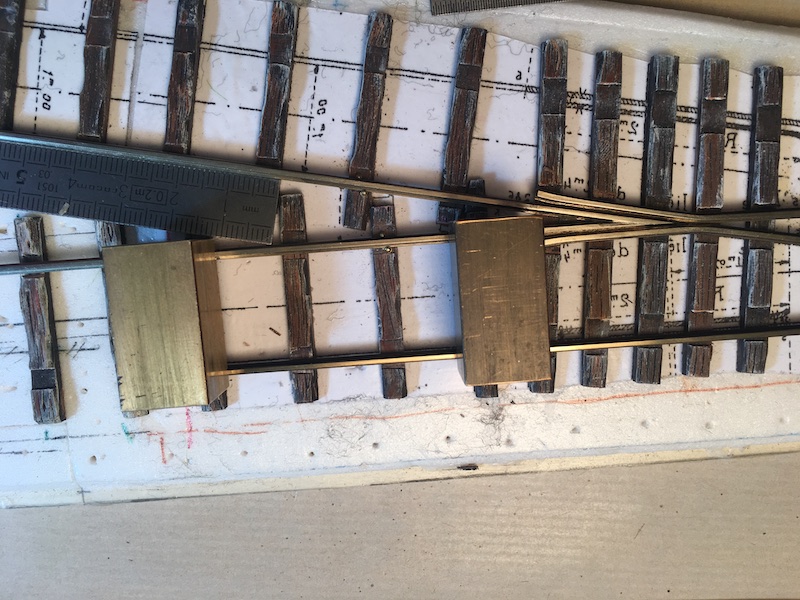

La suite :

[attachimg=1]


[attachimg=2]

[Frisco]

[attachimg=1]


[attachimg=2]

[Y]

Très belle voie
en plus avec les photos d'étape qui vont bien!!

Yvan

[Frisco]

Ça avance doucement :

[attachimg=1]


[attachimg=2]


[attachimg=3]

[Frisco]

Et on attaque la suite :

[attachimg=1]


[attachimg=2]


[attachimg=3]

[mlm]

Attention François, ne dis pas que tu vas poser la voie "dite normale", mais parle plutôt .... de la "voie supra-métrique".
En tout cas la voie métrique est superbement bien posée.

[Frisco]

Erreur sur les photos dans le message précédent, voici la correction :

[attachimg=1]


[attachimg=2]


[attachimg=3]
