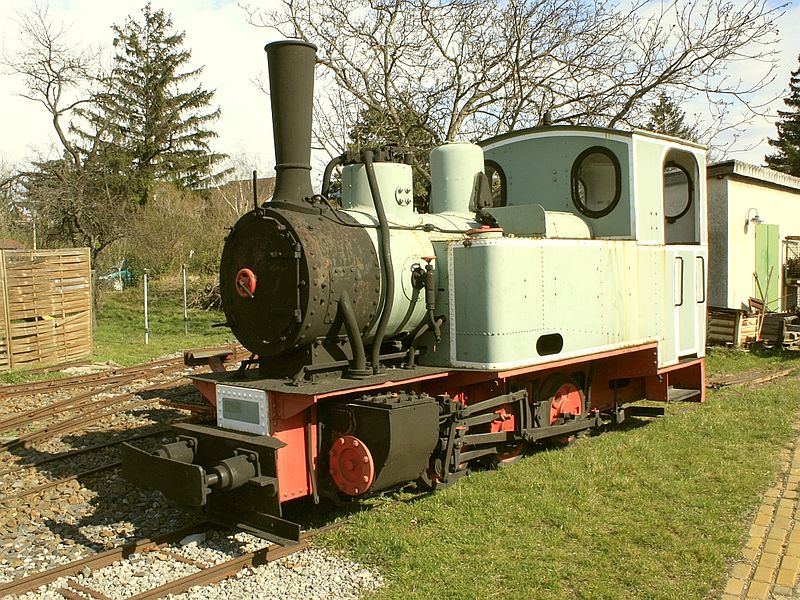

Bonjour à tous, je relance ici le même appel que j'ai lancé sur le forum de LR. J'ai démarré la construction de la loco de la photo, c'est une Henschel R III c j'aurai besoin d'une vue 3/4 arrière et si possible de quelque détail de l'embiellage et des cylindres.
Merci en avance à tous ceux qui donneront leur aide ...

[attachimg=1].

[malletslm]

Bonjour Franco, je ne suis pas expert en Henschel militaires mais... cette machine ressemble fort à celle qu'un amateur belge a entrepris de restaurer, et dont voici deux photos qu'il avait montré sur le forum PME en 2009 :

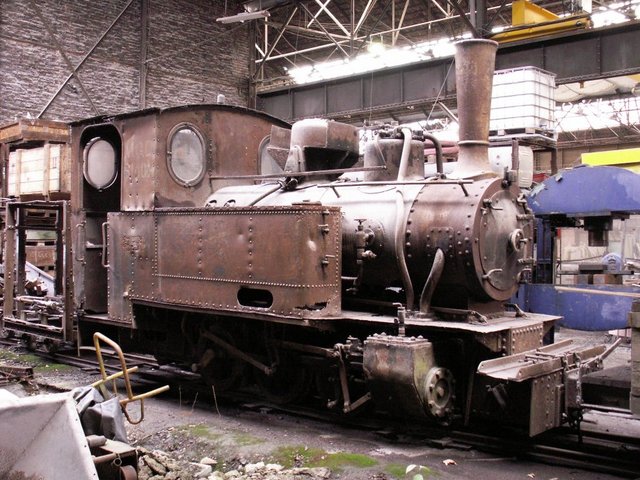

De 3/4 avant, pour juger de la ressemblance...

[attachimg=1]

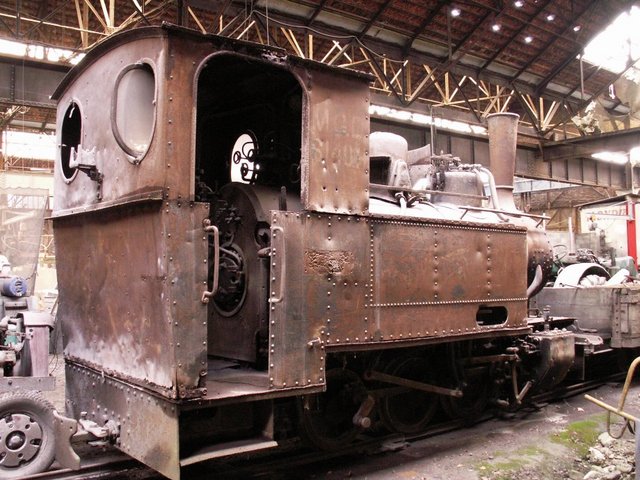

... et de 3/4 arrière :

[attachimg=2]


Ces photos - et quelques autres ! - sont visibles sous ce lien : bonne lecture !
http://www.passion-metrique.net/forums/viewtopic.php?f=2&t=4642&start=75#p157551

[Franco Verzetti]

  Il s'agit bien de la même loco, bien qu'il y avait deux sous-series avec des différences négligeables. Une de ces engins fut utilisée par les Autrichiens pour la construction de la ligne Ora - Predazzo et ensuite sur un chemin de fer forestier et enfin ferraillée pendant la dernière guerre
Merci pour les liens aussi

[malletslm]

Re-bonjour, Franco !  : je viens justement d'explorer le site allemand de Florian Rauh dont Olivier (le propriétaire belge de la Henschel 13070 ci-dessus) donnait le lien dans la discussion sur PME (http://www.heeresfeldbahn.de/index.php) : on y trouve toutes les explications nécessaires :

1) la Henschel 13070 est bien très une proche parente des locomotives Henschel rIIIc mais n'en est pas tout-à-fait une (extérieurement, je remarque que le rivetage des caisses à eau n'est pas identique) car elle appartient à un type livré à l'armée allemande...

2) les rIIIc sont des locomotives livrées à l'armée austro-hongroise, dont Florian Rauh a dressé un recensement des exemplaires subsistants à sa connaissance : http://www.heeresfeldbahn.de/lokomotiven/oesterreich/riiic/index.html, avec souvent des photos (on y retrouve notamment celle du musée autrichien de Schwechat, 1ère photo de ce fil...)

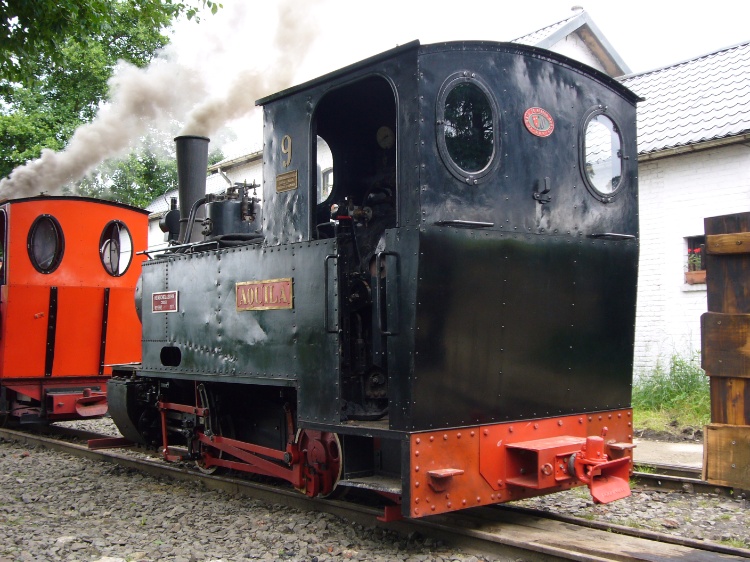

Surprise ! parmi celles-ci, il y a aussi la photo de la Henschel 15862 (1917), que les hasards de l'histoire ont amené en Belgique aussi, mais transformée en 020T (!), et il y a une photo "3/4" arrière :

[attachimg=1]
(photo tirée de la page : http://www.heeresfeldbahn.de/lokomotiven/oesterreich/riiic/290.html)

À part l'absence de la "cornière" à mi-hauteur, la ressemblance de cette (ex) "rIIIc" n°15862 avec la 13070 est remarquable...

PS : si j'en crois une traduction automatique de l'article en allemand, il semble que la 15862 soit en cours de restauration en Angleterre - avec rajout du 3ème essieu manquant ! - pour le compte de son propriétaire actuel...

[Franco Verzetti]

Il faut dire que je ne suis pas sur que le prototype que j'envisage de reproduire soit conforme aux dessins dont je dispose et donc même aux engins survécus. Disons que s'agira d'une reproduction qui demandera un peu de tolérance! Il marquera aussi mon début comme apprenti sorcier dans le domaine de l'impression 3D ....

[malletslm]

Il faudra nous tenir au courant de l'avancement de ce projet !

En tout cas, les photos "3/4" arrière des deux machines ont l'avantage de nous montrer (ou confirmer) une esthétique que j'avais déjà remarquée sur d'autres Henschel (mais en voie métrique), avec le "pan coupé" à l'arrière de l'abri qui remonte jusqu'à la "ceinture" de caisse...

[Franco Verzetti]

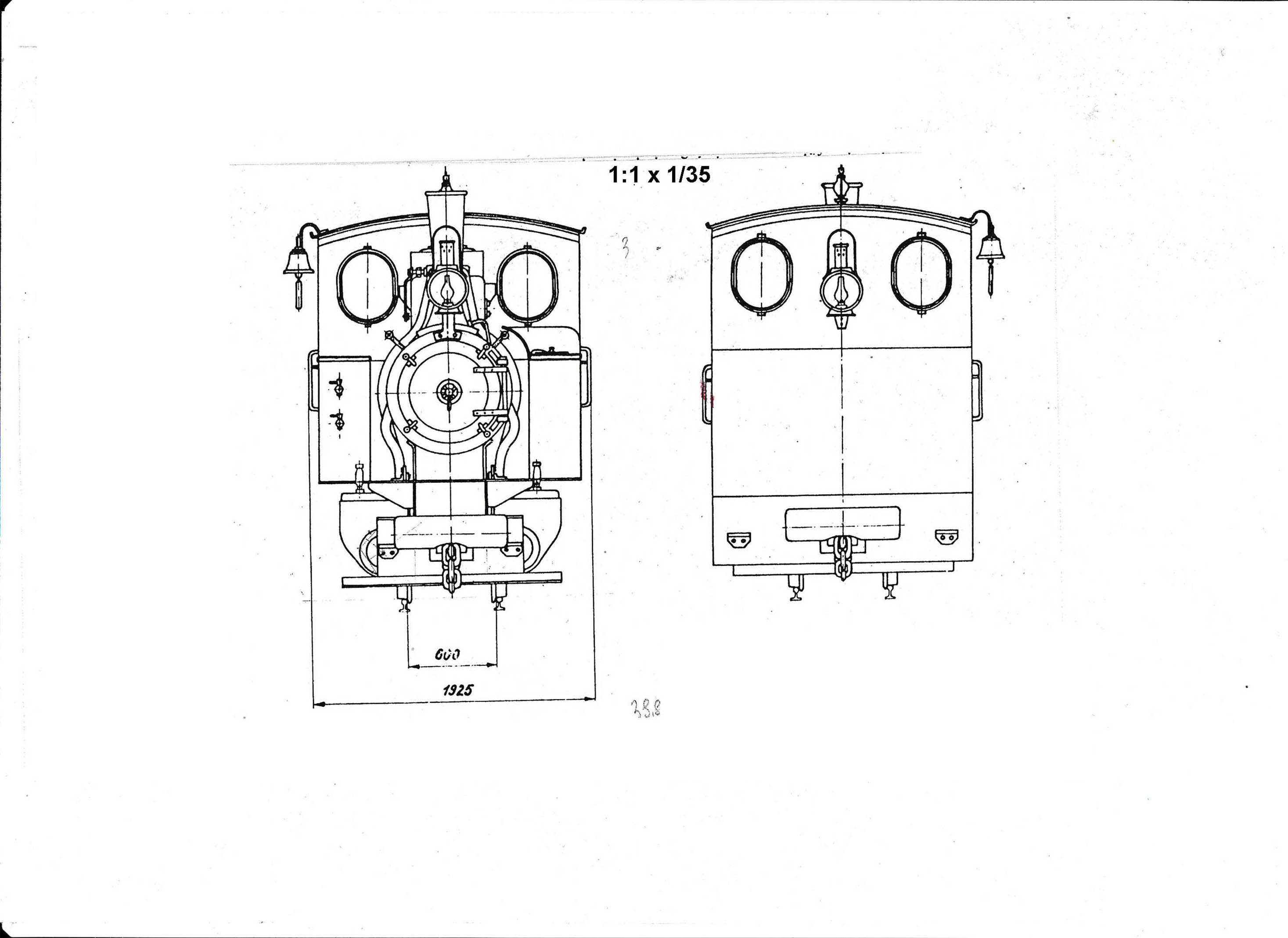

pour l'instant je ne peux que mettre les dessins ....

[attachimg=1]

[Franco Verzetti]

je ne comprend pas pourquoi l'autre vue ne s'affiche pas dan un seul message

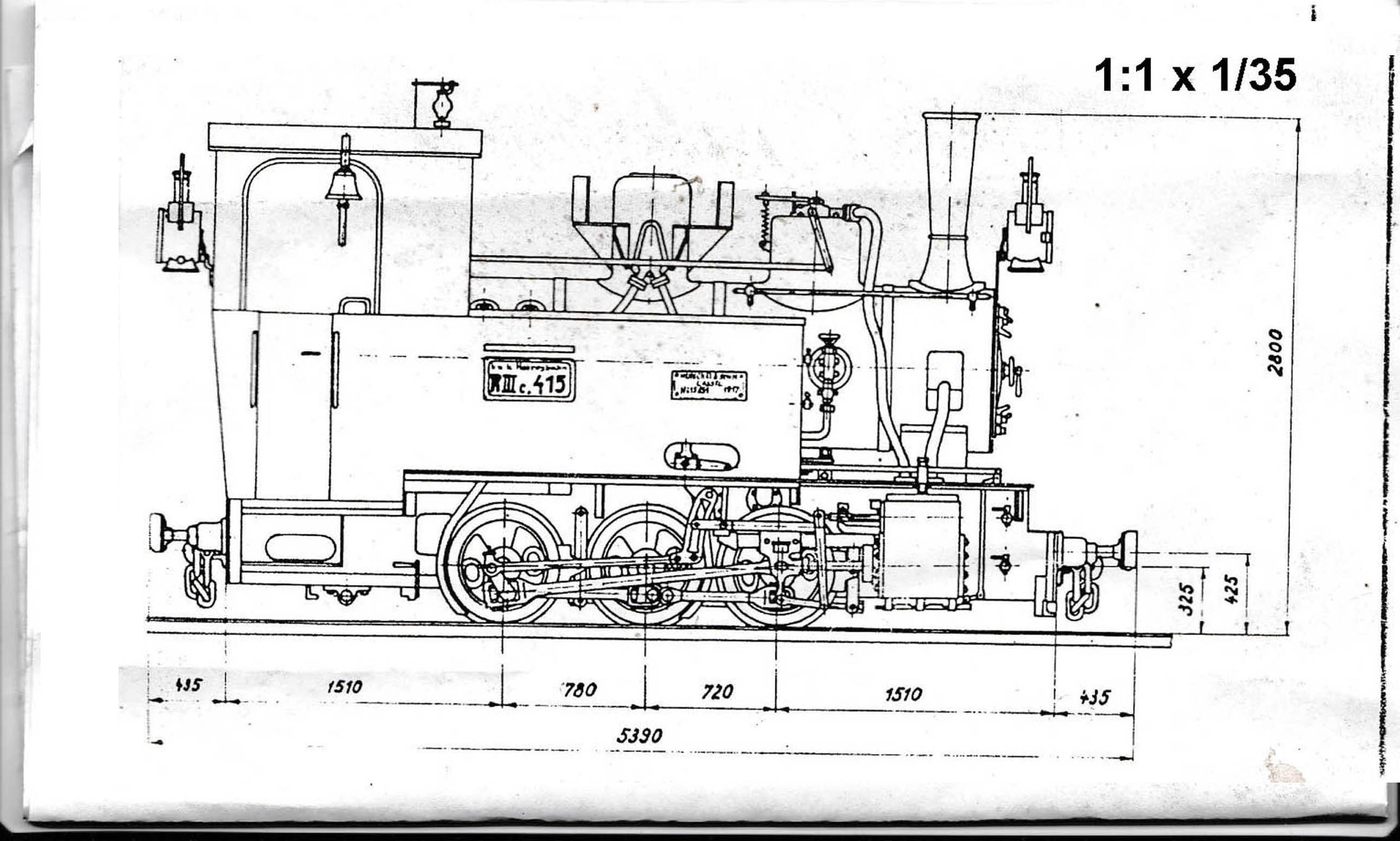

[attachimg=1]

[Franco Verzetti]

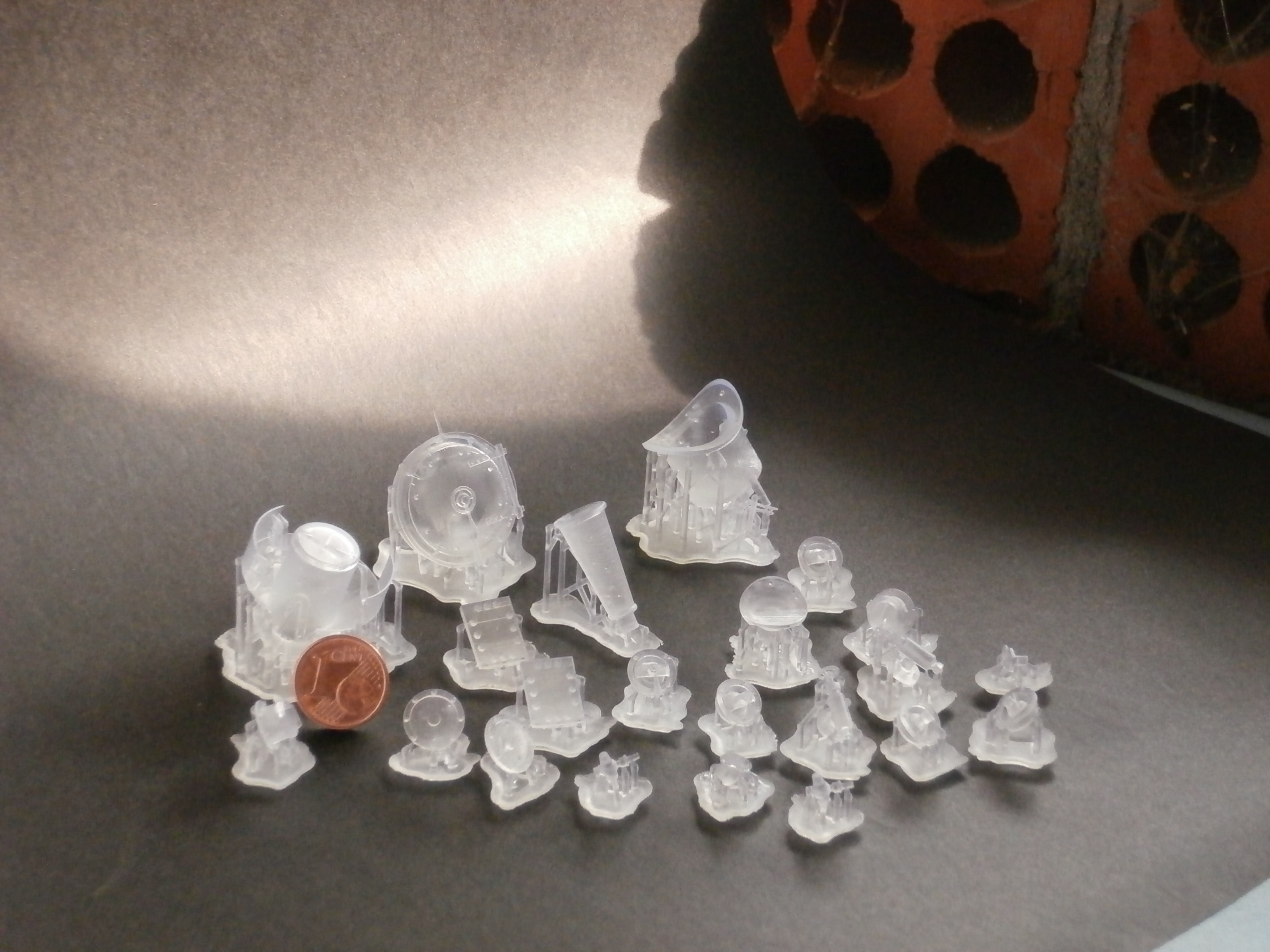

Les pieces imprimés sont ici
[attachimg=1]

[malletslm]

Bonsoir, Franco !

Comme on dit en français : "c'est du sérieux !" !

Il n'y aura que des pièces de détaillage en "impression 3D", ou bien l'ensemble de la machine ?

[Franco Verzetti]

Merci Jean Michel, oui je ne ferai que des pièces de détaillage car à l'1/35ème l'ensemble de l'engin devient couteux ... mais j'en parlerai plus en détail sur la gazette.

[chris31]

Parles-en à ton aise.
La Gazette va bientôt manquer de copie

[mlm]

Peux tu nous faire un gros plan sur certaines pièces pour voir l'état de surface car sur ta photo on ne se rend pas bien compte

[RailFrance]

Vu les supports, cela a du être imprimé en stéréo lithographie, donc la qualité de surface peut être très bonne.

[Franco Verzetti]

Oui en effet il s'agit de stéréo litographie et il faut dire que meme l'imprimeur a étè etonné èar la qualité et le niveau du detail. Quant à la photo je vais faire des essais car je dispose d'un appareil qui n'est pas très sophistiqué donc je ne peux pas garantir le resultat  .
Ah j'oubliai,  le tout pour 80 euros.

[mlm]

Le prix semble raisonnable

[JJB]

Superbe, félicitation!
Éternelle question, quel logiciel utilise tu pour en arrivé là.

[Bernard JUNK]

[quote="JJB"]
quel logiciel utilise tu pour en arrivé là.
[/quote]

Et quel prestataire de service ?

[Fr. Tavernier]

C'est forcément bien, c'est du 1:35 !

[Franco Verzetti]

Pour le dessin j'ai utilisé Rhino5, simple, efficace economique. L'imprimeur fait partie d'une chaine nationale d'ateliers d'impression 3D, l'avantage pour moi est surtout de l'avoir assez proche (25 km environ) et vu que je me rend "en ville" presque chaque semaine les relations sont aussi simplifiées.  (desolé pour les eventuelles fautes d'orthographie mais la vérification marche toujours en anglais)

[PAILLON PHILIPPE]

Rhino 5, simple, efficace peut être, mais économique.... 945,00 € Hors taxes le logiciel ( soit 1134 €uro TTC) !! Cela pique les yeux..
Décidément nous n'avons pas les mêmes valeurs...
http://www.cadlink.fr/produit/rhinoceros/

[RailFrance]

Il suffit d'être étudiant ou enseignant, le prix est alors de 195 € HT.

[Franco Verzetti]

@ Philippe: ne te preoccupe pas on est de la meme coté de la rue ... disons que .... bon on peut pas le dire ici .... t'as compris n'est-ce pas?

Si la chose t'interesse je peux questionner mon "expert"

[chris31]

[quote="RailFrance"]
Il suffit d'être étudiant ou enseignant, le prix est alors de 195 € HT.
[/quote]

C'est sûr que lorsque l'on est encore en contact avec l'éducation nationale, c'est plus simple.
Mais à 73 ans il y a belle heurette que je ne suis plus étudiant et les cours que j'ai pu donner étaient du domaine de l'industrie spatiale et donc hors EN
Comme je me refuse à pirater, je continue à dire que Freecad est une bonne solution, même si elle demande un certain investissement intellectuel. Je n'ai pas encore regardé le module de calcul fem mais ça ne saurait tarder, quoique, pour ce que je fais, je n'ai pas trop de problème de résistance des matériaux.

[Franco Verzetti]

Bonjour à tous, à partir du dessin paru dans Voie Libre j'ai pensé de reproduire les bogies "Brigade" d'où la question; compte tenu des dimensions assez faibles,  pensez vous que la resine (stéreolitographique) soit assez flexible pour permettre le montage/demontage des essieux ou mieux serait de les réaliser en PLA, ou encore d'imprimer des elements separés?
