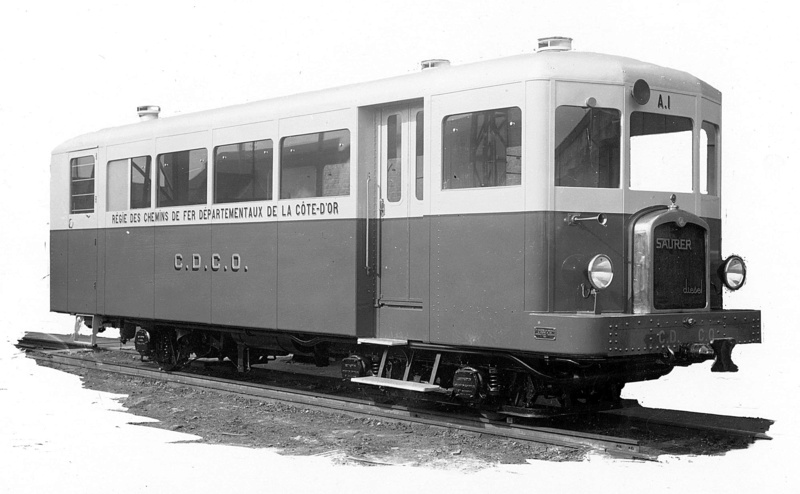

Autorail Saurer CDCO (IIm)

[LGB 58]

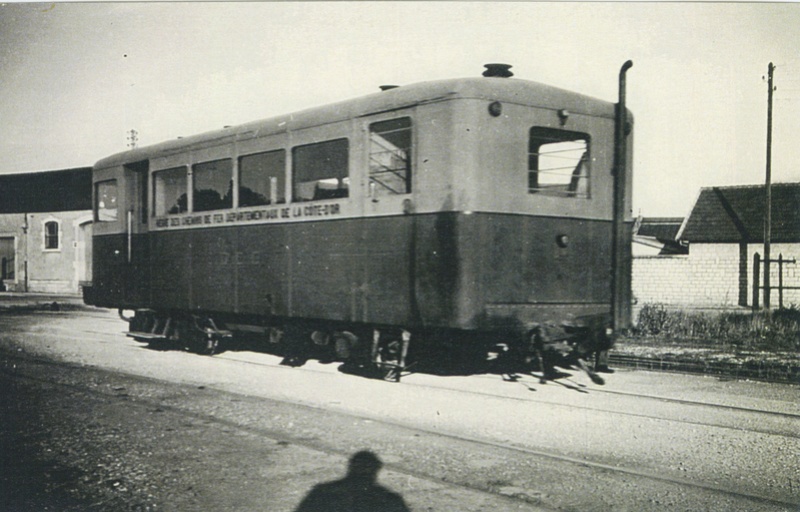

Voila  les photos du projet:
[attach=1][attach=2]

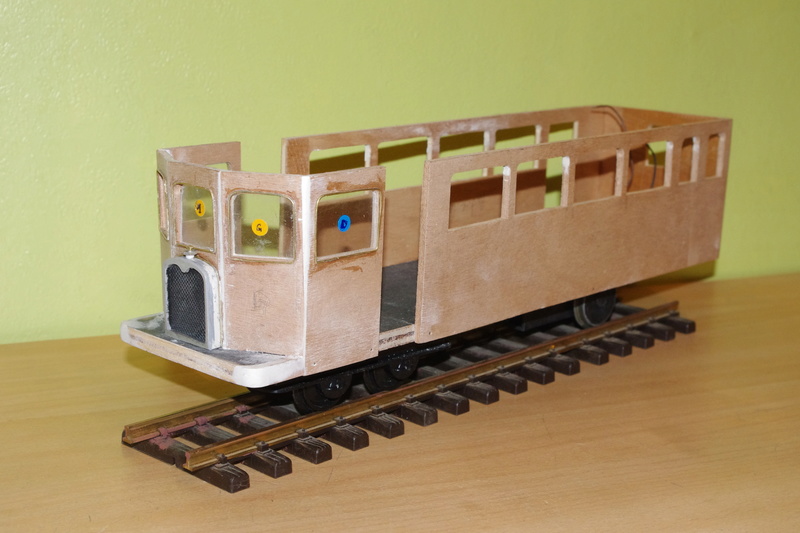

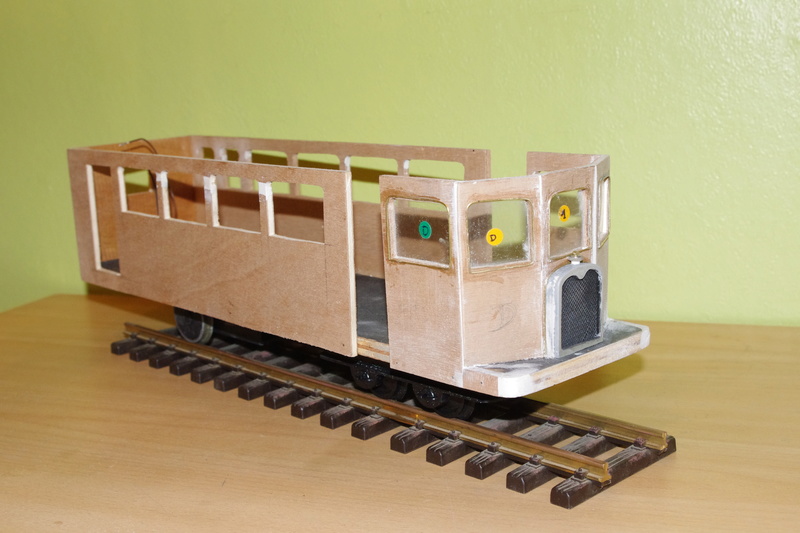

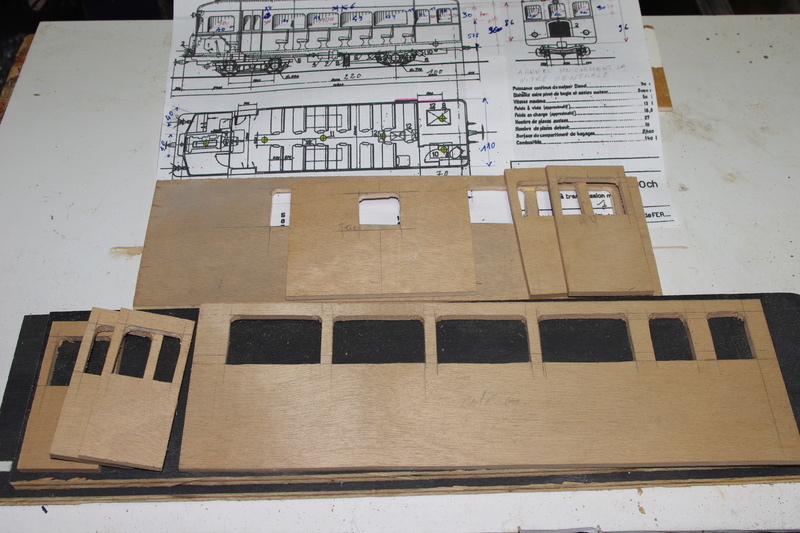

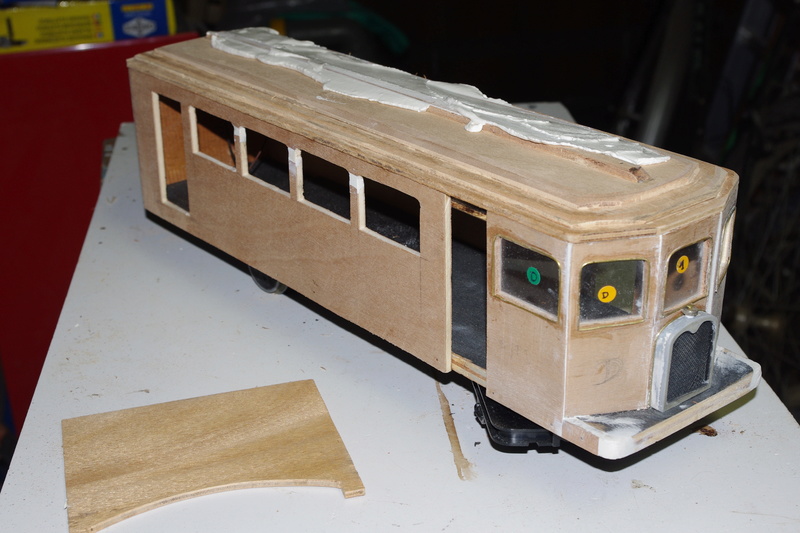

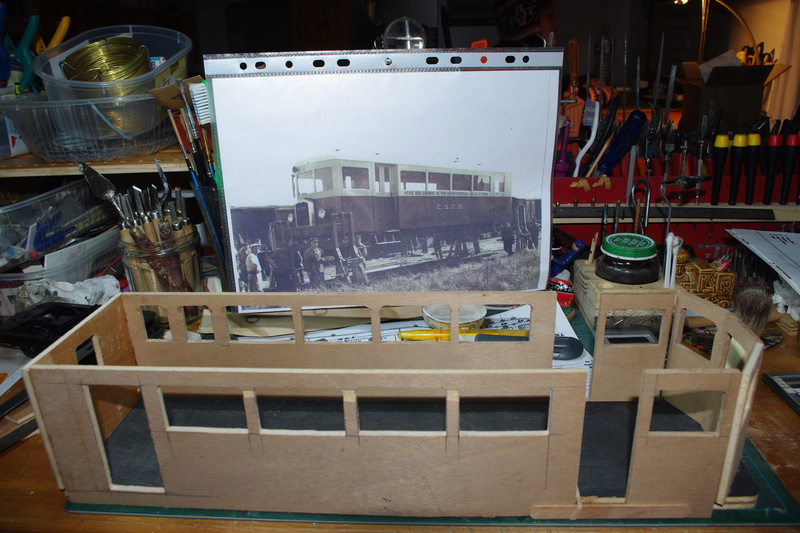

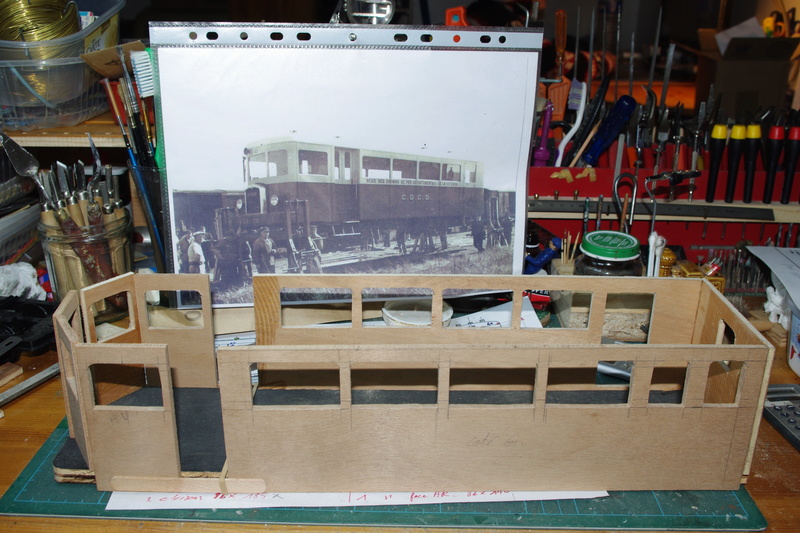

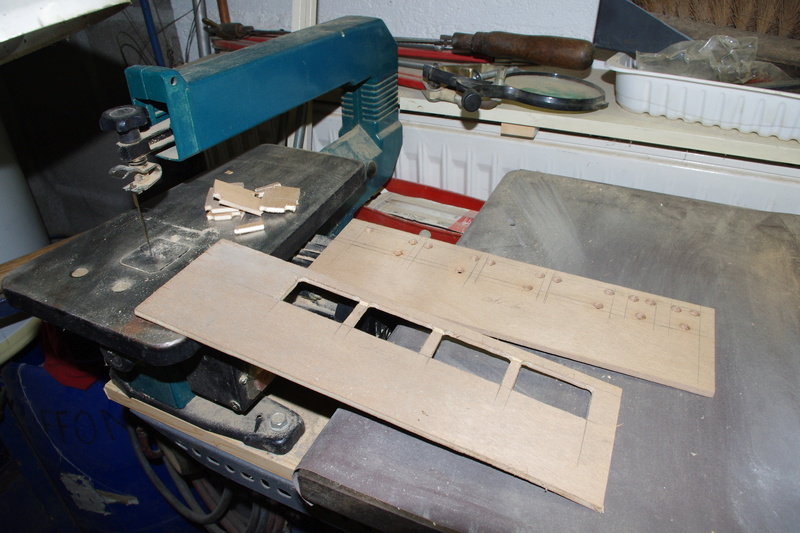

Je l'ai fabriqué en C.P. de 5mm pour la caisse et 10mm pour le Châssis,  le tout a été découpé à la scie à chantourner et à la scie à ruban.
[attach=3][attach=4][attach=5][attach=6]

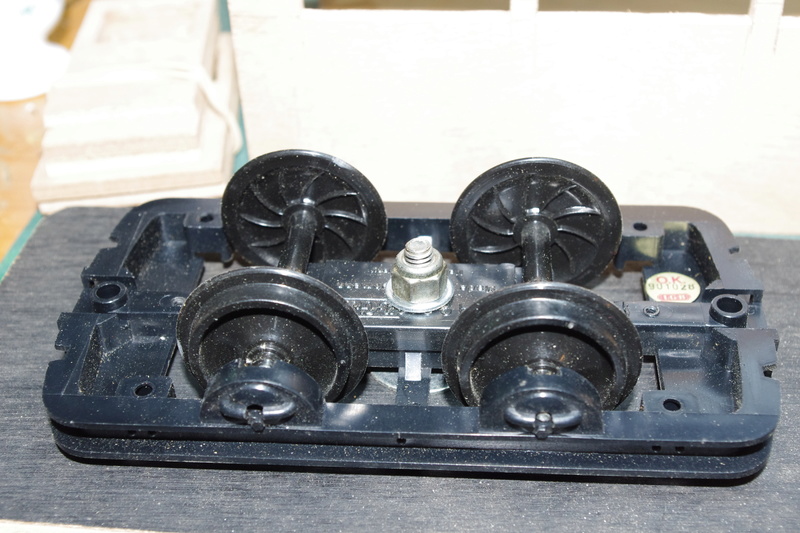

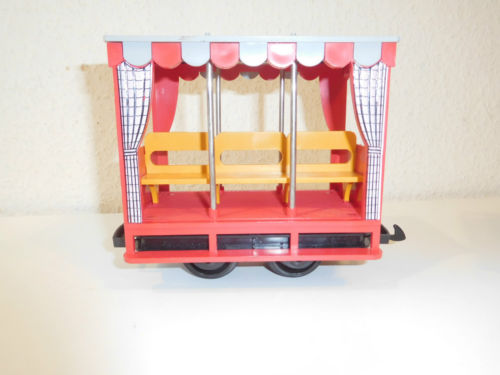

Le bogie provient d'une baladeuse LGB
[attach=7]

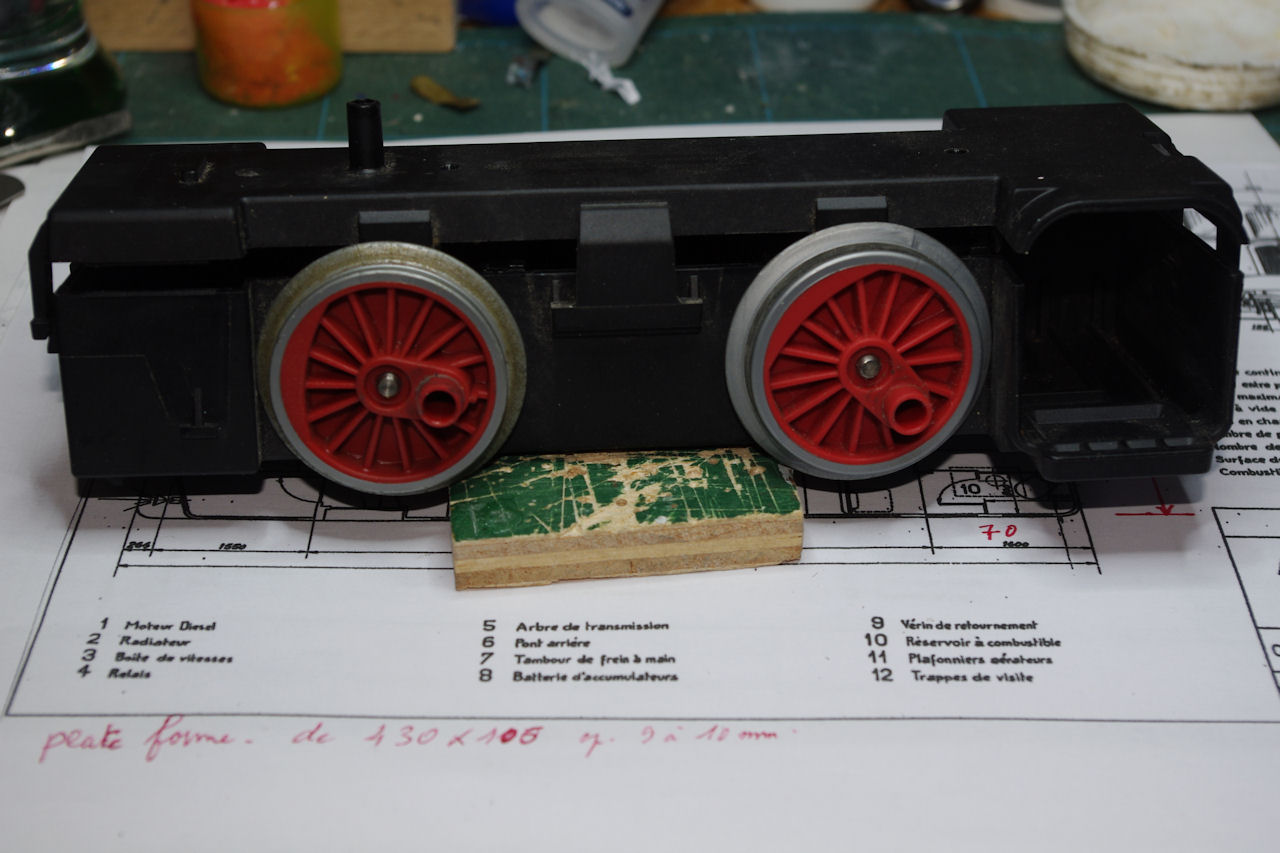

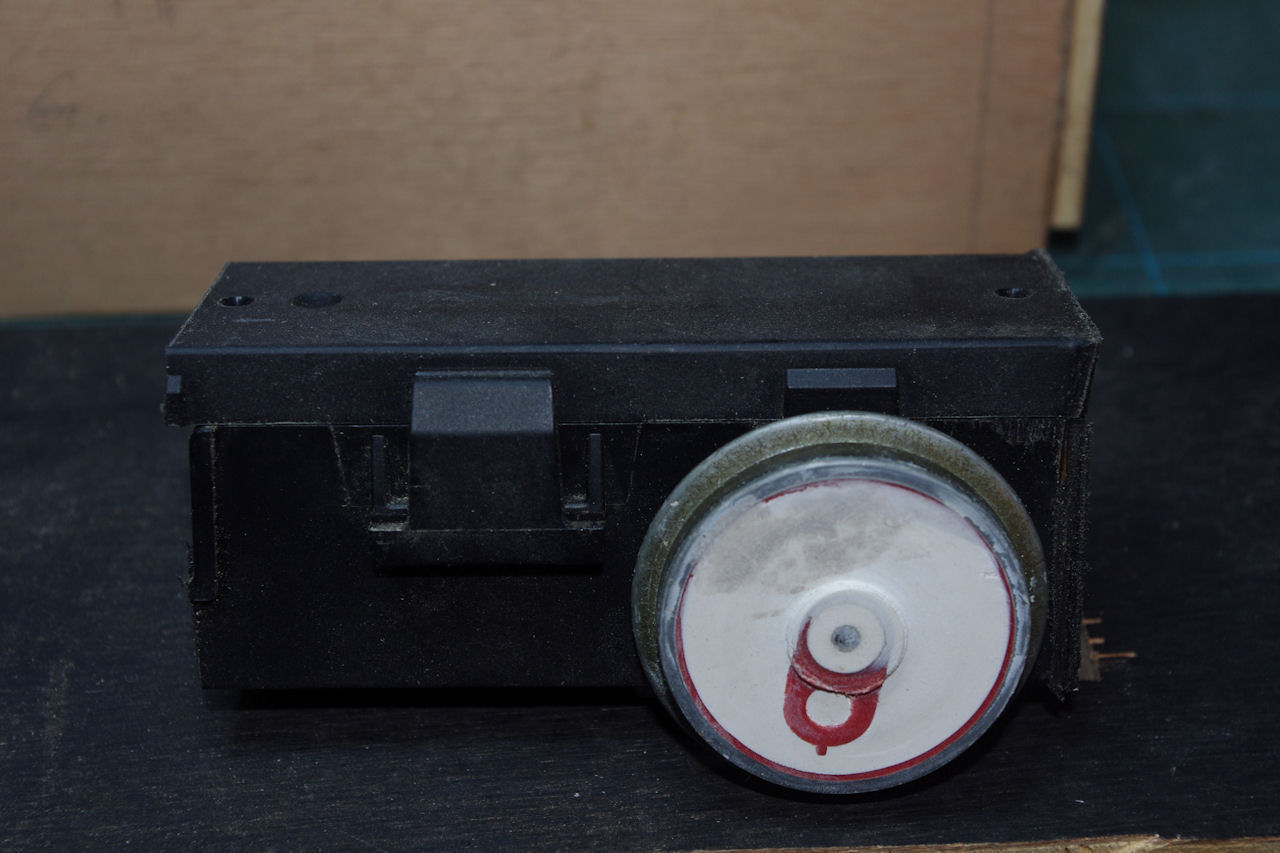

La motorisation d'une 020 Playmobil
[attach=8]

[LGB 58]

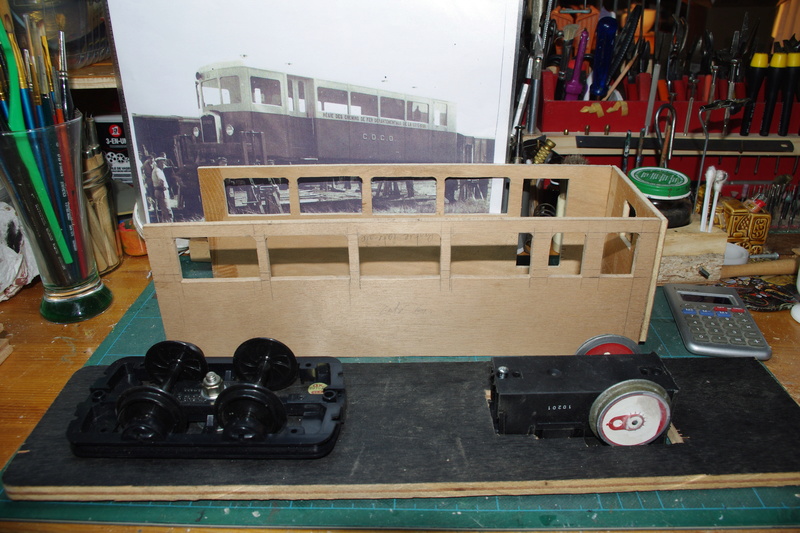

Le tout a été assemblé sous le châssis:
[attachimg=1]

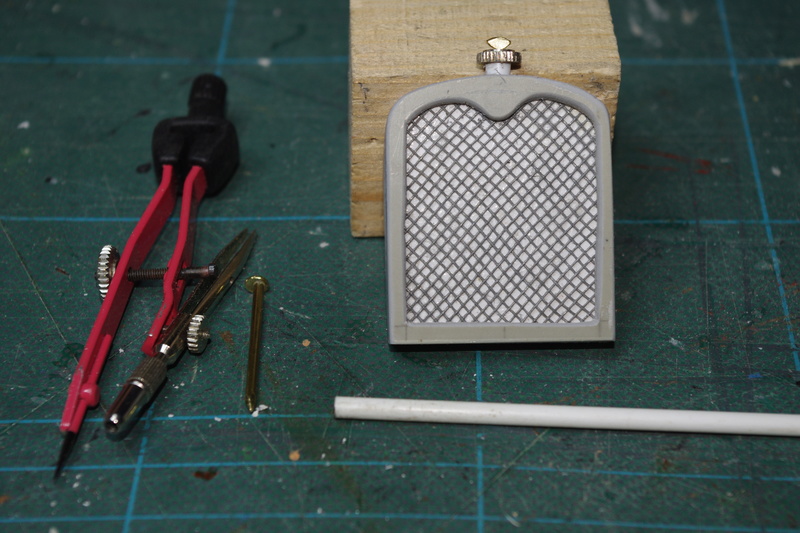

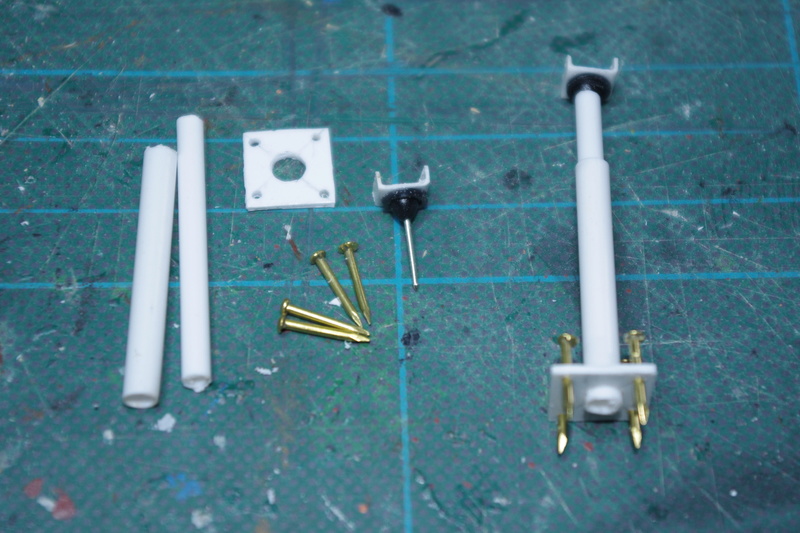

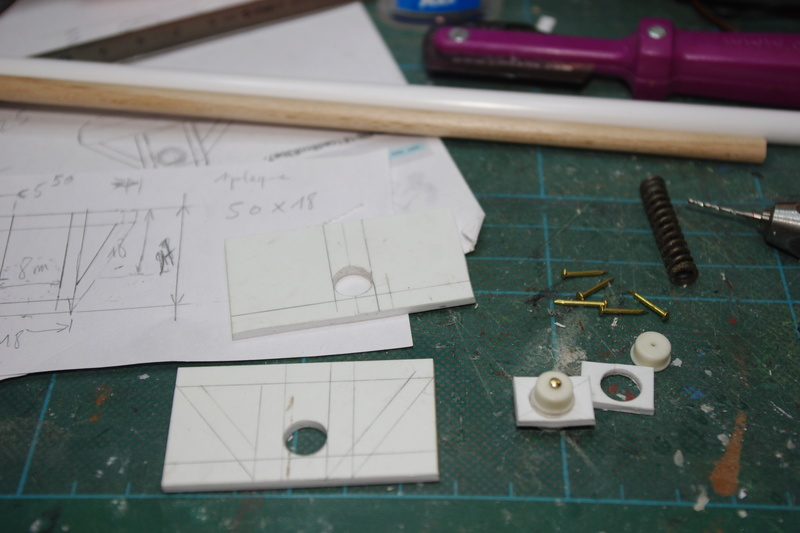

Pour le radiateur deux cartes plastique d'épaisseurs différentes avec un morceau de moustiquaire au milieu et pour le bouchon de radiateur: un clou laiton tête ronde, une mollette de compas (H.S.) et un morceau de profilé rond ont fait l'affaire.
[attachimg=2]
Assemblage de l'ensemble
[attachimg=3][attachimg=4]

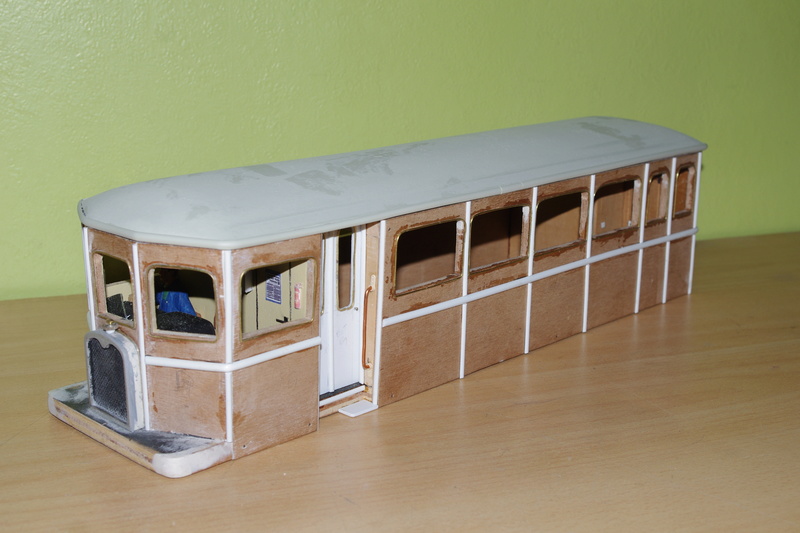

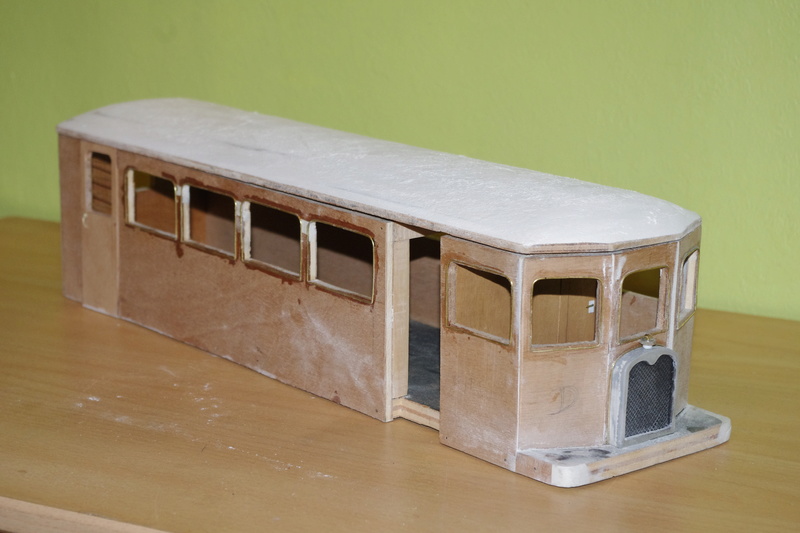

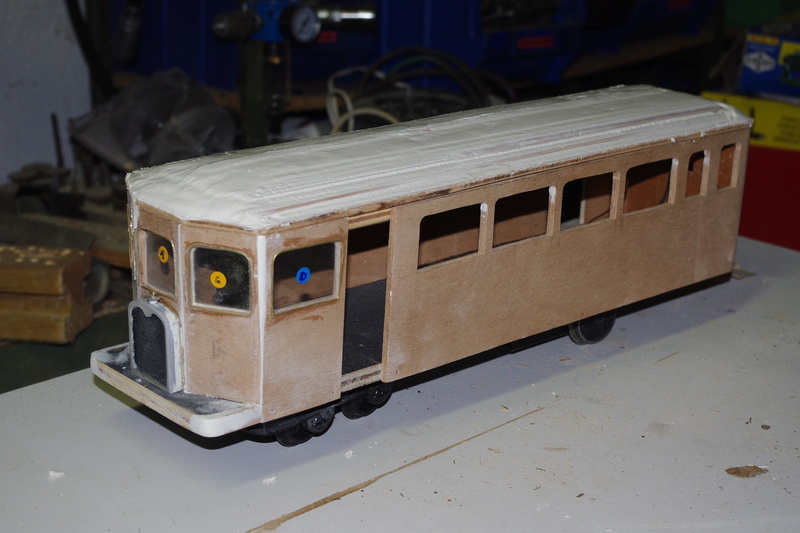

Le toit est constitué de plusieurs épaisseurs de C.P. de 5 mm, le platre est appliqué avec un ganarit en cp qu'on voit sur la photo
[attachimg=5][attachimg=6][attachimg=7]

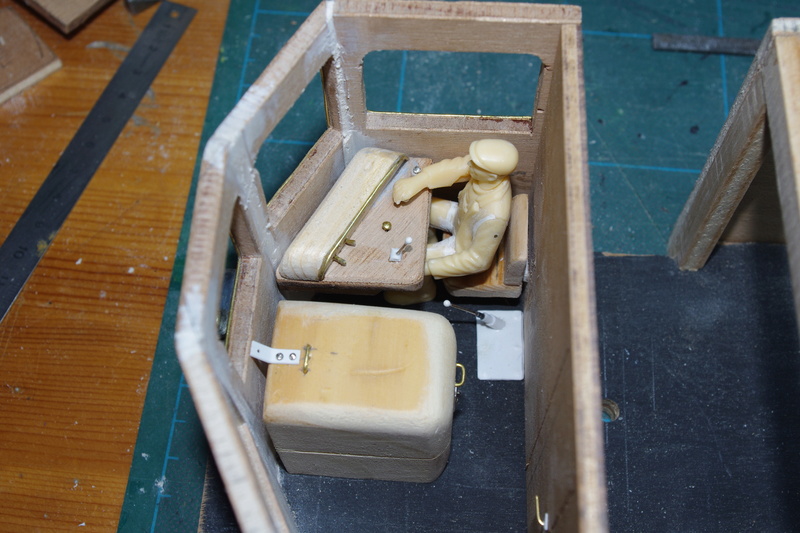

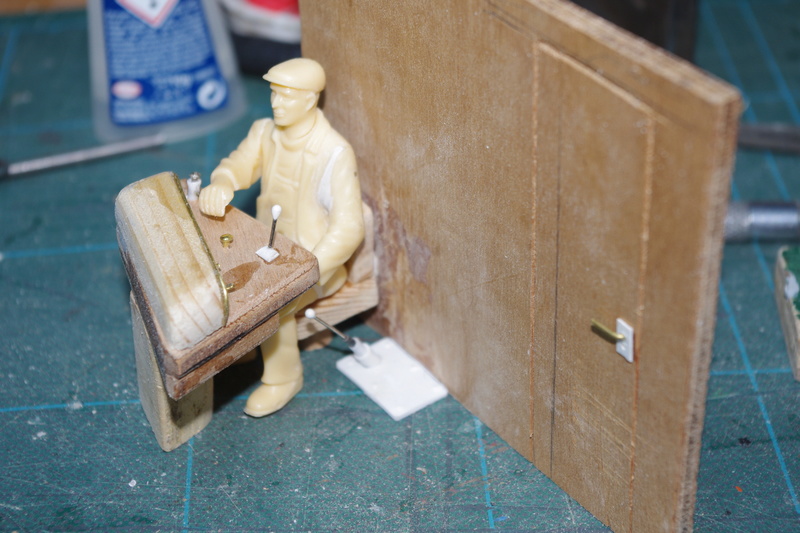

Modification d'un personnage et création de son poste de conduite
[attachimg=8][attachimg=9][attachimg=10]

[LGB 58]

Un coup de peinture sur le poste de conduite:
[attachimg=1]

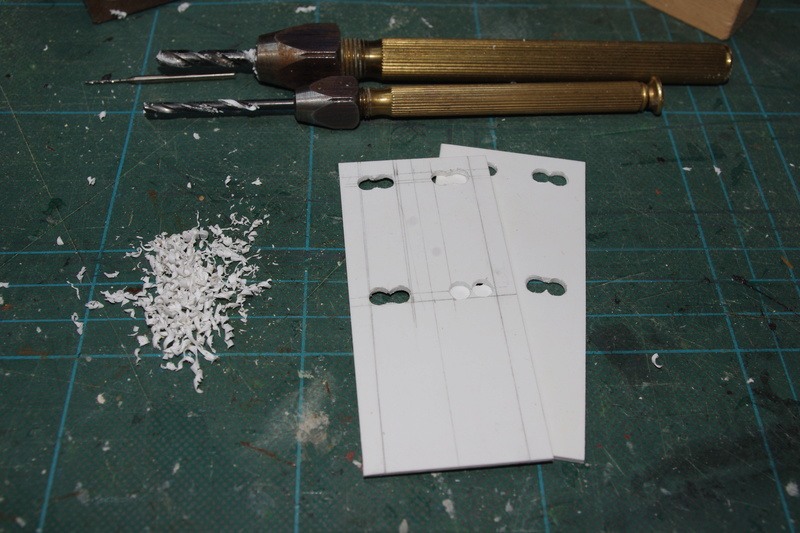

Fabrication d'une sacoche en carte plastique:
[attachimg=2]

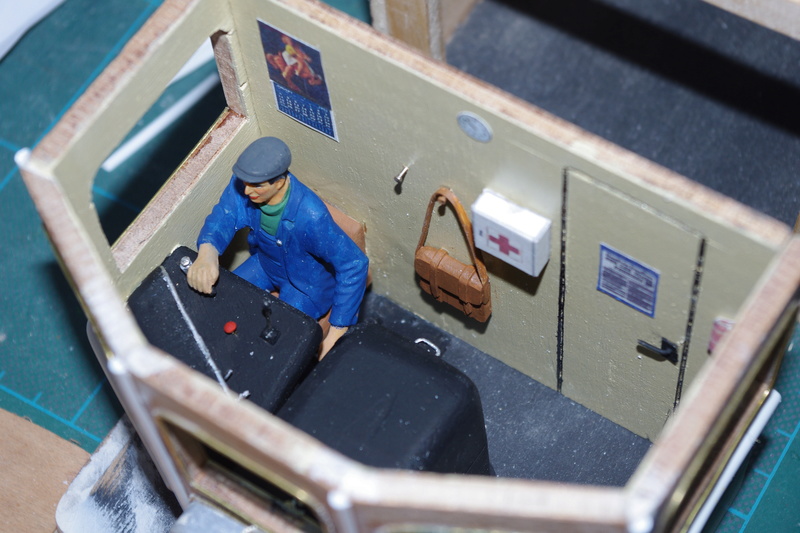

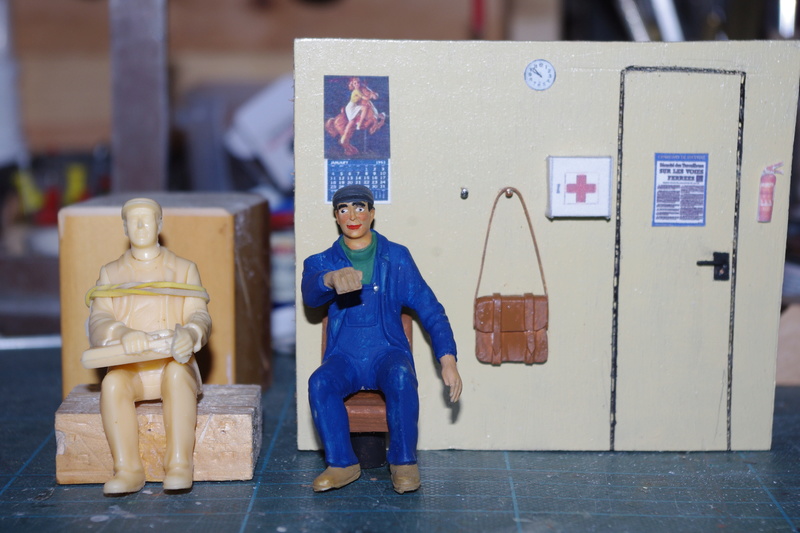

Peinture de l'ensemble et décoration du poste de conduite (à gauche c'est ce personnage que j'ai modifié en chauffeur)
[attachimg=3][attachimg=4]
Fabrication de portes accordéon
[attachimg=5][attachimg=6]

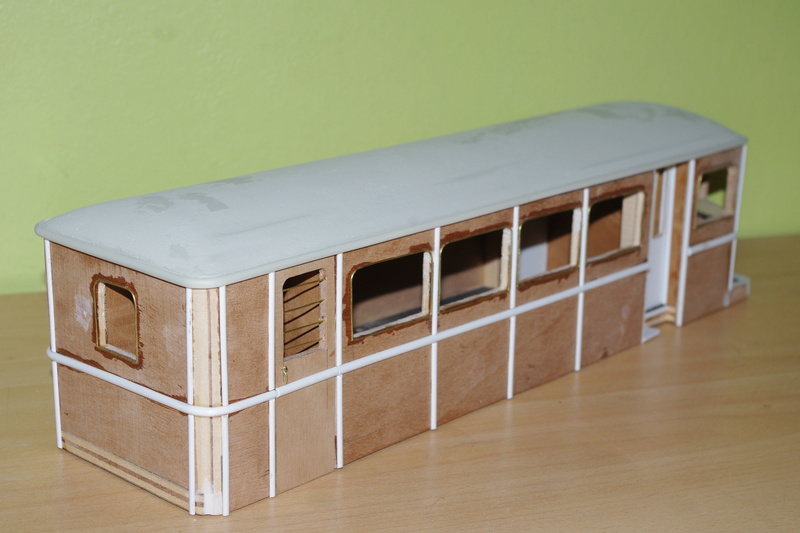

Pose des baguettes demi rondes sur le tour de la caisse
[attachimg=7][attachimg=8]

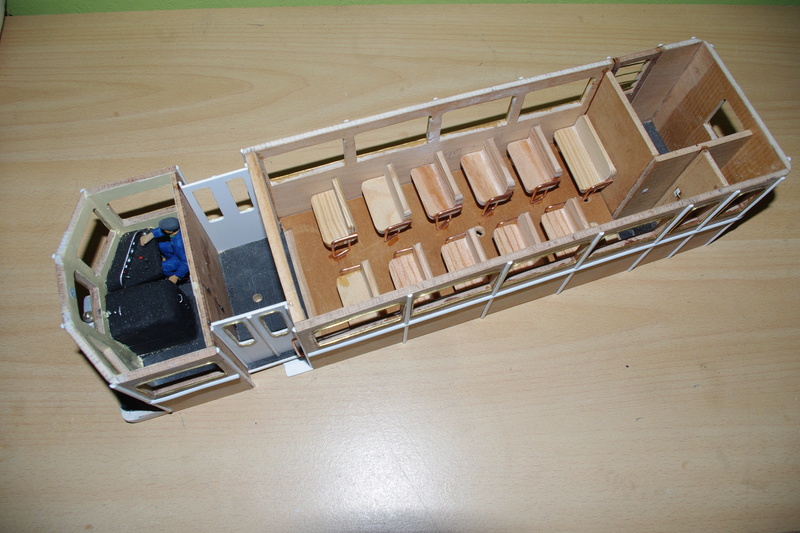

Fabrication des sièges
[attachimg=9][attachimg=10]

[LGB 58]

J’arrête pour ce soir j'ai ce message "Votre fichier joint a échoué aux tests de sécurité, et ne peut pas être mis en ligne. Merci de contacter l'administrateur." toutes les photos proviennent de mon appareil, sur ce que j'ai posté précédemment je n'ai eu aucun problème, j'ai réduit le nombre de photos pensant que c'était trop lourd mais rien ni a fait après 3 tentatives j'abandonne.
J'ai vu que je n'étais pas le seul dans ce cas et que c'était arrivé aussi à d'autre également

[Bernard JUNK]

Ah ? Je n'ai jamais eu de soucis pour mettre mes photos sur le forum et elles apparaissent bien dans la prévisualisation.

[Bernard JUNK]

[quote="LGB 58"]
La motorisation d'une 020 Playmobil
[/quote]

Cette motorisation est-elle suffisante pour cette caisse en contreplaqué ?

[malletslm]

Heureusement que les photos déjà mises nous pertmettent d'en voir beaucoup ! décidément, ce poste de conduite est étonnant...


Concernant l'absence des images lors de la "prévisualisation" sur mon ordinateur, je me suis toujours dit que mon problème n'était peut-être pas "général", j'en ai maintenant la confirmation  ... quand aux images refusées ça m'arrive quelquefois mais pas trop souvent (problème de "métadonnées", d'après Jack Trèves avec qui on en avait parlé ?) : quand ça arrive j'arrive à "refaire" facilement un autre fichier (inutile d'insister avec celui d'origine) avec les outils de base de mon Macintosh, mais je ne sais pas ce qu'il en est avec un PC...

[Lavoie Desonmètre]

Bonjour à vous,
Moi aussi j'ai les mêmes problèmes de non  prévisualisation de mes images ?
Bravo à LGB 58 pour son autorail CDCO.

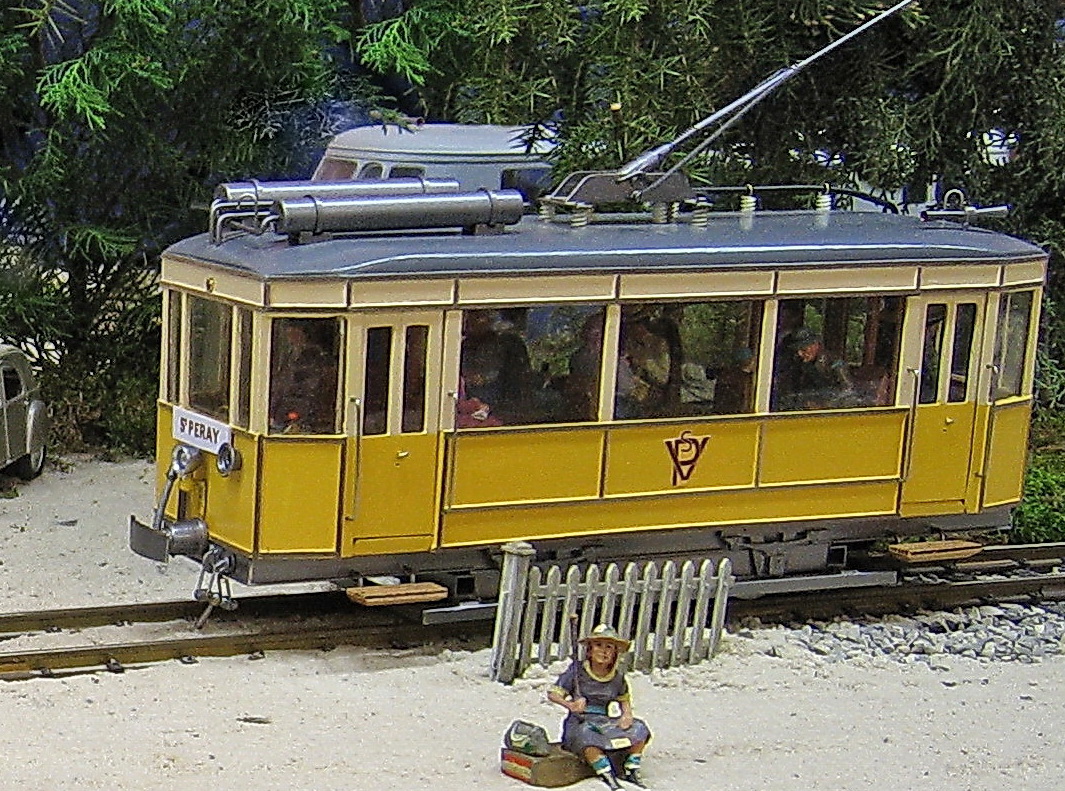

Dans le même  registre voici un Tramway de l'Ardèche au 1/22,5, construit intégralement , partie en contreplaqué, avec un pote nous en avons fait six, 3 motrices 3 remorques.
[attachimg=1]

[Y]

Merci beaucoup pour ce début de dossier très intéressant sur les techniques de fabrication intégrale à cette grande échelle.
Je ne pensais pas que la caisse était en bois!

à bientôt,
Yvan

[mlm]

Bravo.

[oursduluberon]

Oui, bravo!
Bien que ne pratiquant pas cette échelle, je trouve ce fil très intéressant.
Gérard

[LGB 58]

Merci à tous pour vos compliments et témoignages, j'aimerai continuer ce sujet mais c'est avec angoisse que je le ferai car une image non reconnu comme au début de mon sujet pour la motorisation provenant d'une 020 Playmobil ça fait pas plaisir, mais les 3 refus de publications ça énerve encore plus, surtout que quand vous cliquez sur retour et que vous modifier le sujet vous ne pouvez plus le soumettre à nouveau...donc on recommence tout pour arriver aux mêmes résultats. Sur un autre forum de train je n'ai absolument aucun problème, pas besoin de réduire les images, pas de limite d'envoi à 10 photos,  sur d'autres forum (de slot) ou j'étais inscrit,  je n'ai pas eu ces problèmes. Sur le forum de Voie Libre je n'ai rien posté à cause de cela, pour mes premières photos de présentation il à fallu que je les réduisent,  résultat je n'ai rien posté depuis mon inscription. Si je vais sur un forum c'est avant tout pour avoir plaisir à y aller et à participer, si cela devient une corvée, je ne préfère pas continuer....!
Pour la réalisation du Saurer j'ai plus de 50 photos que j'aurai aimé partager et que j'ai réduit mais si mes prochains essais de publication ne passent pas je ne complèterai pas, avec regrets, ce sujet. Merci de votre compréhension.

- Pour répondre à Bernard Junk, la motorisation de la 020 Playmobil alimentée par les rails est identique à la Stainz avec les quatre roues motrices par contre celle avec télécommande n'a que deux  roues motrices et le moteur est alimenté en 6 volts.

- Très jolie réalisation malletslm que ce tramway.

[LGB 58]

"Votre fichier joint a échoué aux tests de sécurité, et ne peut pas être mis en ligne. Merci de contacter l'administrateur."

[malletslm]

Je ne suis pas administrateur, mais je serais bien désolé si ça s'arrêtait là...

Une solution "intermédiaire" pourrait être de n'afficher qu'une seule photo par message, car il suffit parfois qu'une seule fasse refuser toutes les autres (ça m'est arrivé !). Mais je comprends la situation, surtout avec la "sanction" qui tombe sans prévenir, tout à la fin de la rédaction.


[quote="LGB 58"](...) - Très jolie réalisation malletslm que ce tramway. [/quote]

Rendons à César ce qui est à... Pierre ! : ce tramway Valence-St Peray (j'ignorais que 6 ont été construits au 1/22,5 !) est une réalisation de Lavoie Deonmètre qui a posté juste après moi. Et qui serait sans doute navré de voir déjà partir un "pote à G" à peine arrivé...

[LGB 58]

Merci Jean Michel, je vais essayé ta méthode et poster photos par photo, cela rique d'être un peu plus long bien sur. Tu as raison au sujet de ce tramway et c'est bien de le signaler, j'avais effectivement pas fait attention que c'était un autre message.

[Pirlouit95]

Bonjour Gérard.
Cet autorail est une pure merveille.
Je serais vraiment navré si pour cause de forum récalcitrant, nous ne pouvions découvrir d'autres de tes réalisations.
Amicalement.
Johan.

[mlm]

Gérard, Jean Michel à raison, ce serais dommage que tu nous quittes pour un problème technique. Tu connais le GEMME depuis un certain temps déjà et tu sais que nous sommes peu mais plein de bonne volonté.(buddy .....je me disais que ce mail m'était connu) Et vu que tu crois encore au Père Noël, tu dois te douter qu'il est très occupé en ce moment..... il me l'a dit ....

Le IIm est une échelle géniale ( bon..... il faut avoir un peu de place pour le pratiquer ) mais elle permet au modéliste constructeur de s'exprimer et de réaliser de jolies choses avec des moyens simples et des matériaux facilement accessible à tous. Un peu d'astuce pour pimenter la sauce et nous avons avons le plaisir de voir un autorail original.
Peu de membres de ce forum en parlent alors ne laisse pas Pierre et les "Potes à G" sur leur faim. Les autres aussi aimeraient connaitre la suite de cette belle aventure et voir le Saurer rouler. *
Pense, si tu ne peux insérer qu'une photo à la fois, cela à un énorme avantage: tu vas nous tenir en haleine pendant très longtemps.....

Alors Buddy LGB 58, nous attendons la suite avec impatience

[mlm]

Pirlouit, tu as raison d'insister....

[RailFrance]

Le logiciel du forum analyse chaque photo pour être certain qu'il n'y a pas un programme de hack caché dedans. Et malheureusement souvent il suffit qu'il y ait les métadonnées de l'appareil photo pour que cela déclenche un refus. Depuis que je retire toutes les métadonnées avec Photoshop (de toute façon, il faut réduire la taille des photos pour qu'elles soient acceptées), je n'ai plus jamais eu le moindre problème pour poster des photos.

[LGB 58]

Merci à tous, promis, je vais continuer mes explications et photos dès ce soir et pour savoir qui se cache derrière LGB 58 regardez l'annuaire mais ne tenez pas compte de la photo (j'ai 30 ans de plus maintenant, j'en ai fourni une plus récente pour qu'on la change) je m'appelle Gérard Villibord.

[LGB 58]

La suite si ça passe.......:

Modification du bogie avant que j'ai récupéré sur une baladeuse LGB :j'ai rajouté une plaque en dessous, des ressorts (non fonctionnels) et 4 patins de freins (récup de wagon LGB ou Toys Train)
[attachimg=4][attachimg=5][attachimg=6]

[Y]

Ouf, la situation semble se décanter en Bourgogne
Si vraiment les bugs continuent, tu pourrais aussi tenter les photos sans texte, et si elles passent, envoyer le texte dans la foulée, c'est moins frustrant qu'un message complet refusé

en attendant la suite,
Yvan

[LGB 58]

Merci Yvan, je vais continuer de cette façon. mais je ne peut rien prévisualiser, c'est bien dommage.
Je continue tant que ça marche:

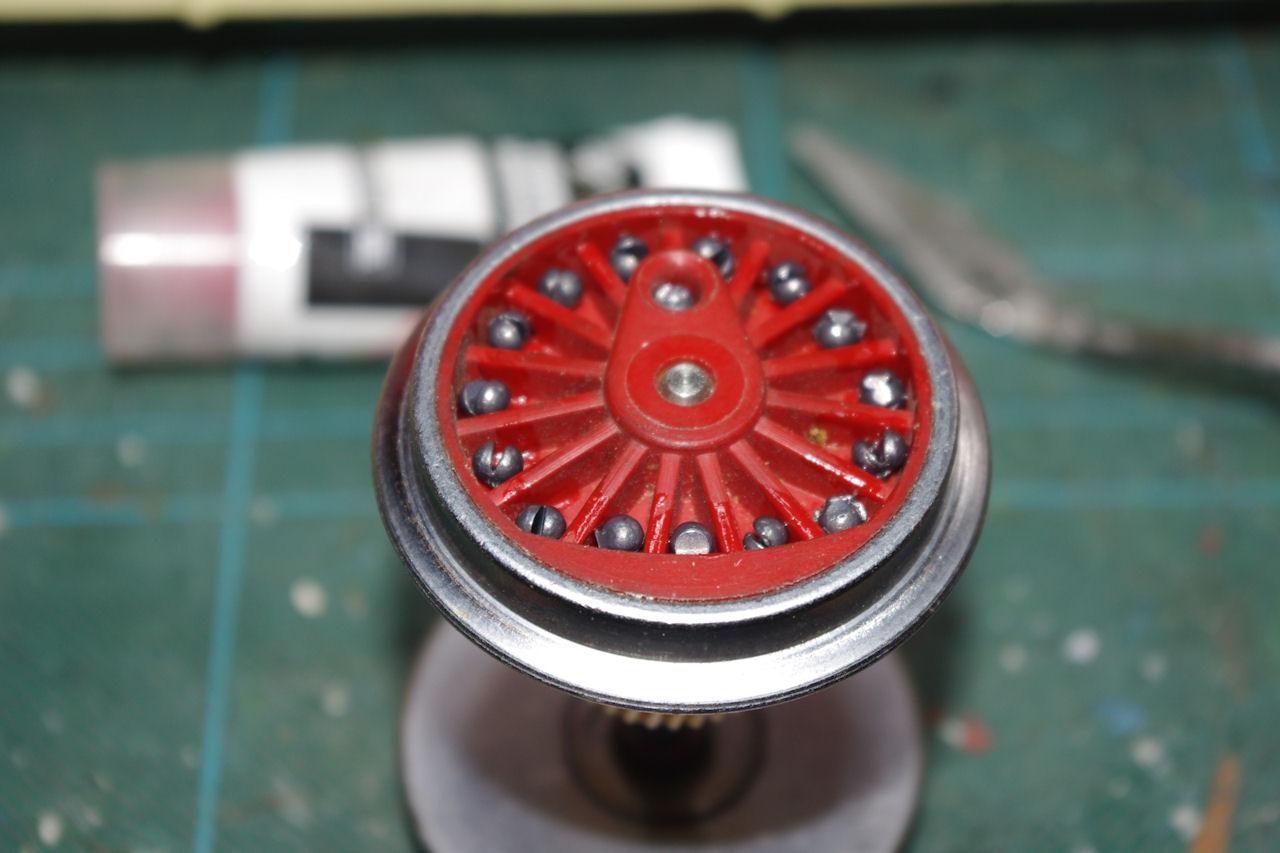

La motorisation de la 020 Playmobil a été découpée pour ne conserver qu'un seul essieu moteur, les roues lestées avec des plombs de pêche et comblées au sintofer:
[attach=1][attach=2][attach=3]

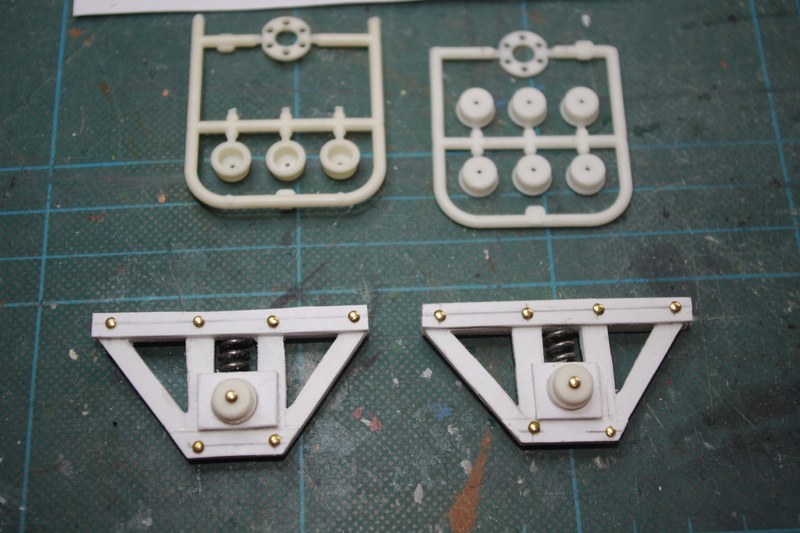

Pour la suspension arrière, j'ai improvisé avant d'avoir les bons renseignements que m'ont communiqués M. Déluard et un de ces amis M. Artur, il aurai fallu mettre des ressorts à lames, je n'ai pas eu le courage de tout détruire pour coller à la réalité de l'engin......! j'ai utilisé des surplus de pièces Tamiya provenant de mes 4x4 R.C. et de la carte plastique
[attach=4][attach=5]

[tram]

Superbe réalisation que cet autorail! Et c'est vrai qu'à cette échelle on peut se permettre beaucoup de détails, et quelle présence!

[LGB 58]

Merci Tram, c'est à cause d'une perte de vision sur l’œil gauche (mélanome choroïdien) que j'ai décidé de changer d'échelle pour pouvoir continuer mon passe temps favoris.

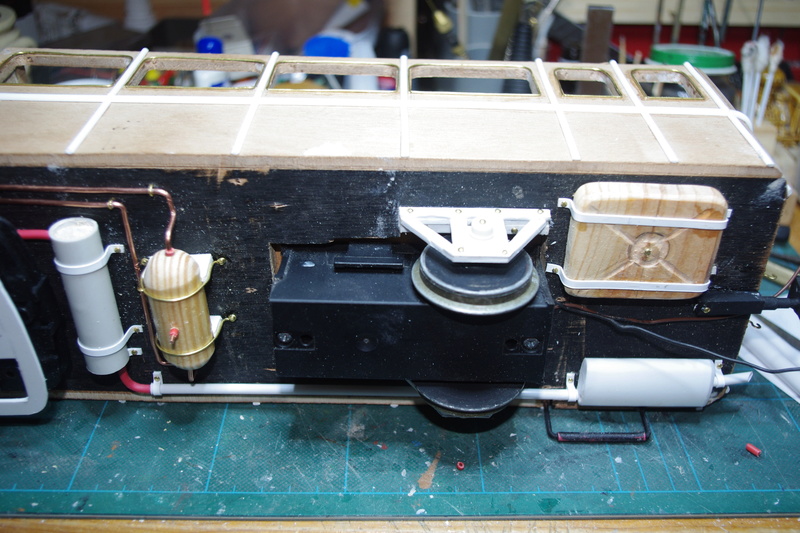

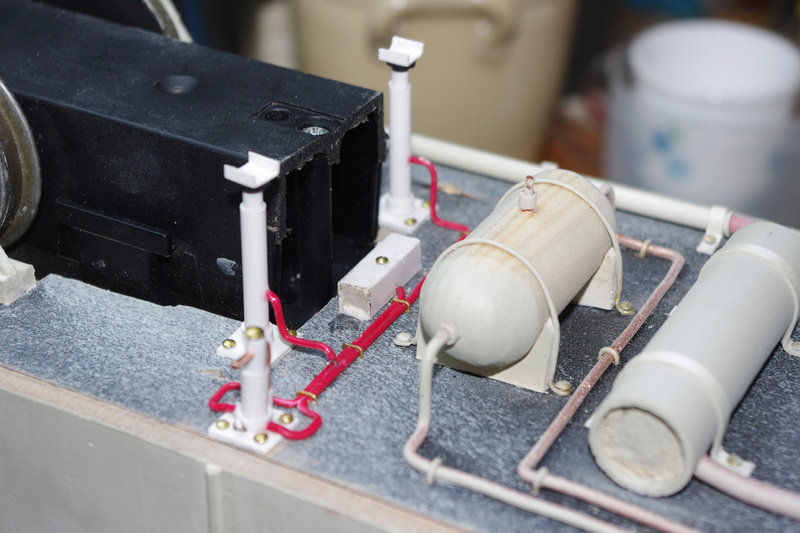

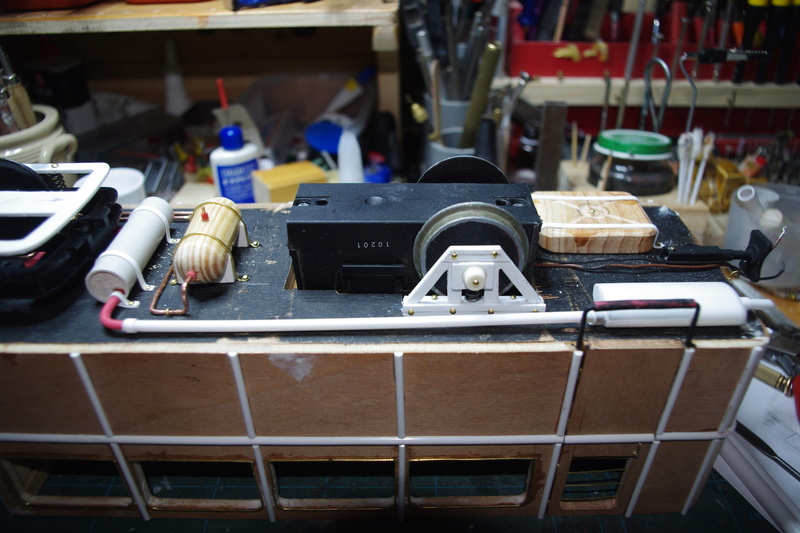

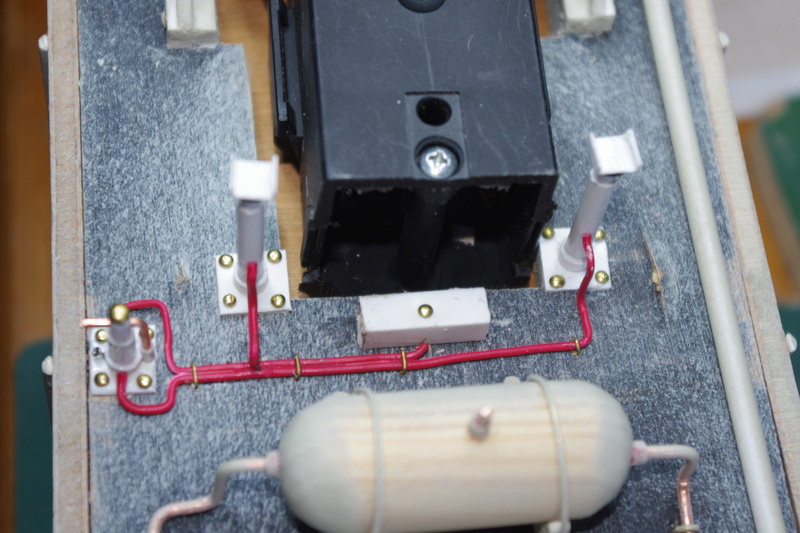

Allez un petit aménagement du dessous improvisé (car je n'ai eu aucun renseignement à ce sujet)  avec mes connaissance de mécanicien: Pot de détente, silencieux, réservoir d'air et réservoir de carburant, vérins de retournement et pompe hydraulique à main.
[attach=1][attach=2][attach=3][attach=4][attach=5]
