Fourgon CFD Df 25 à 28 (Seine & Marne) "Petit devoir de vacances"

[Y]

Les vacances ne sont pas forcément synonyme de beaucoup de temps a consacrer au modélisme. Donc en attendant l'automne pour des projets rondement plus ambitieux, j'ai sollicité l'aide de Michel, pour finaliser un petit dessin tout simple où il est facile de passer une heure par ci par là entre l'arrêt du chant des cigales et le dodo

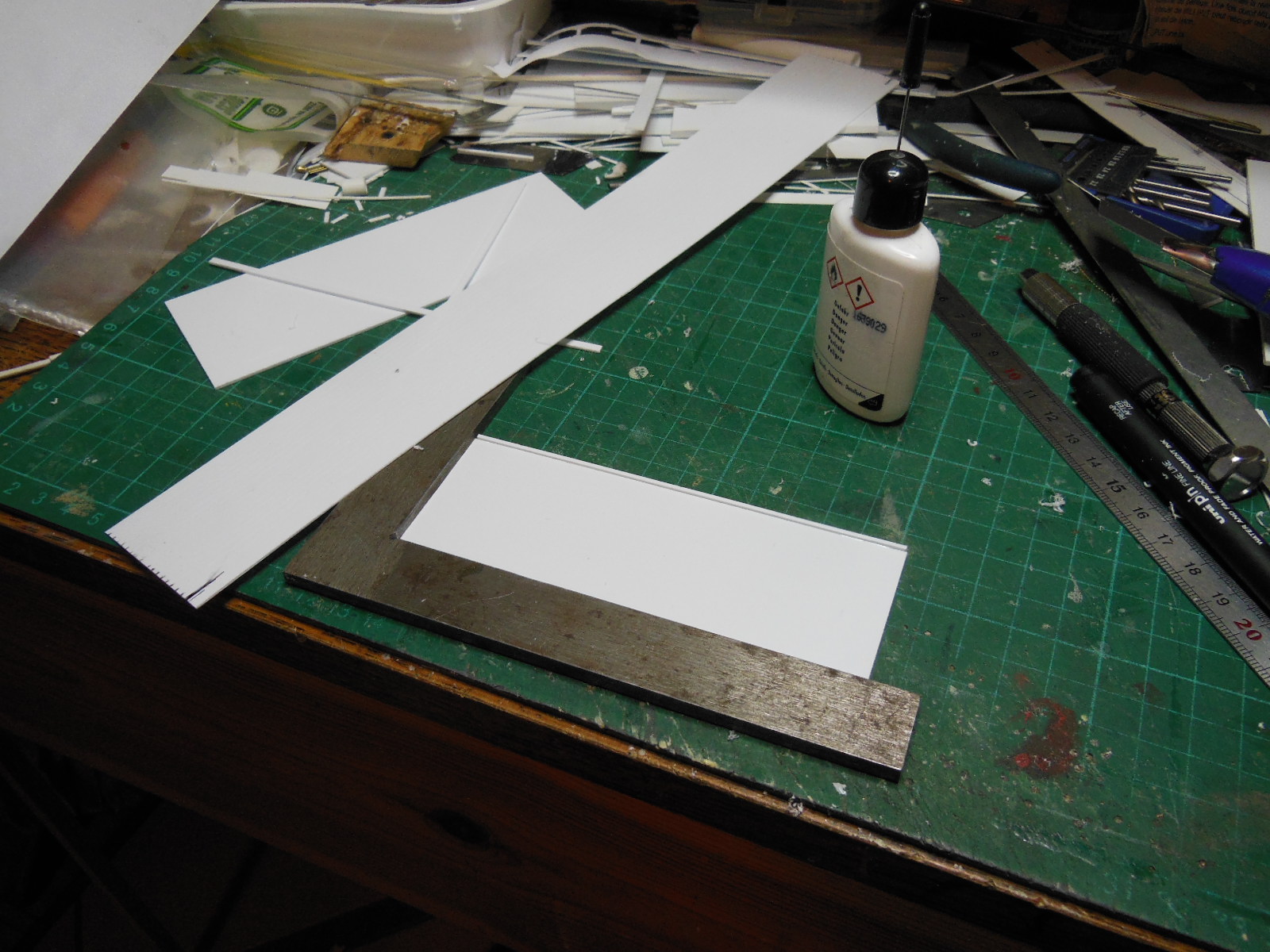

1ére séance: une plaque de châssis, et une longueur de frises.

[attachimg=1]

à bientôt,
Yvan

[mlm]

Tu as raison , il ne faut pas perdre la main
Voici le détail de l'assemblage des membrures....

[attachimg=1]

j'ai oublié la cheville qui lie les deux pièces

[Y]

Merci Michel, je vais pouvoir sortir la défonceuse de 0.3mm

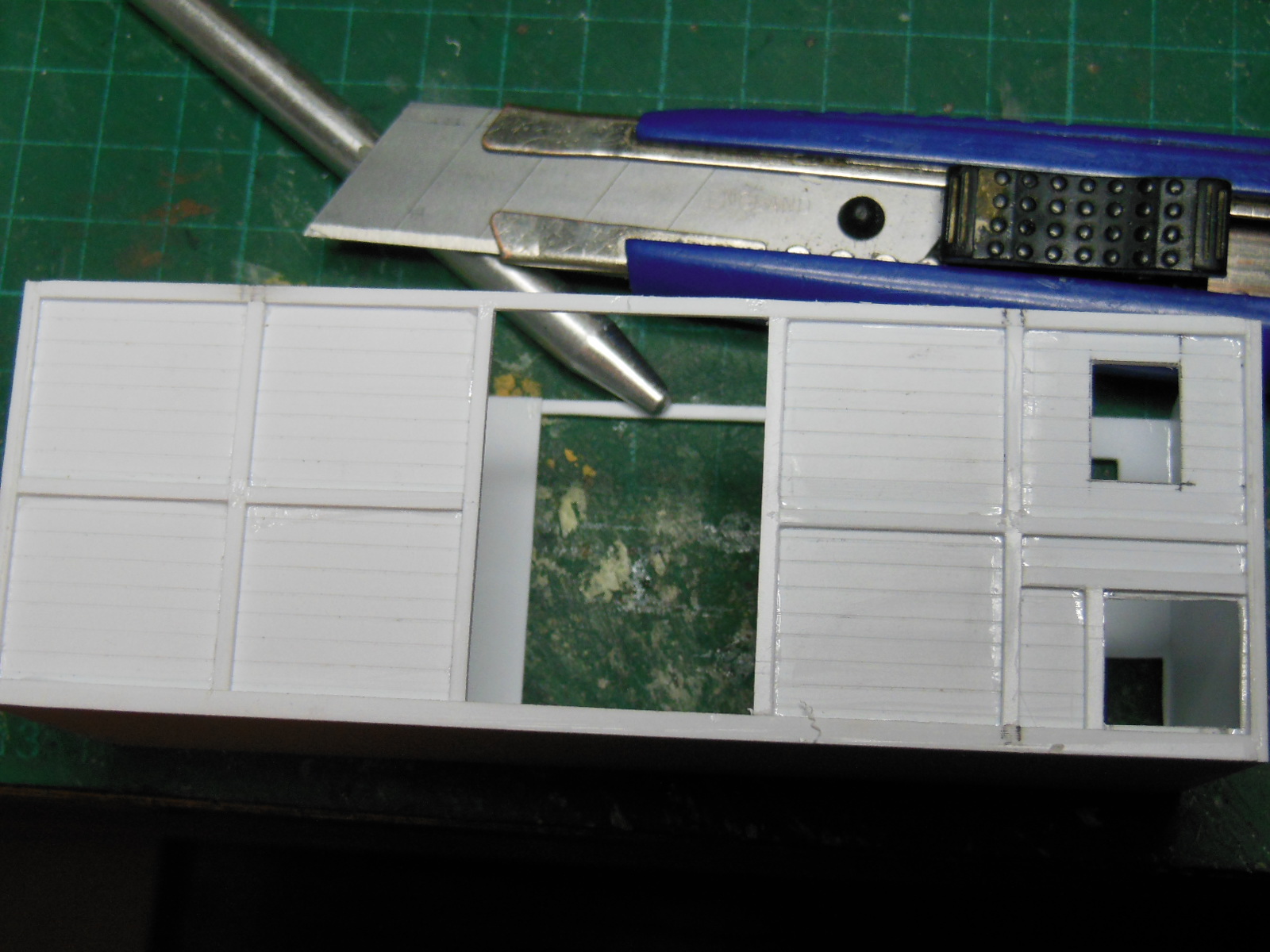

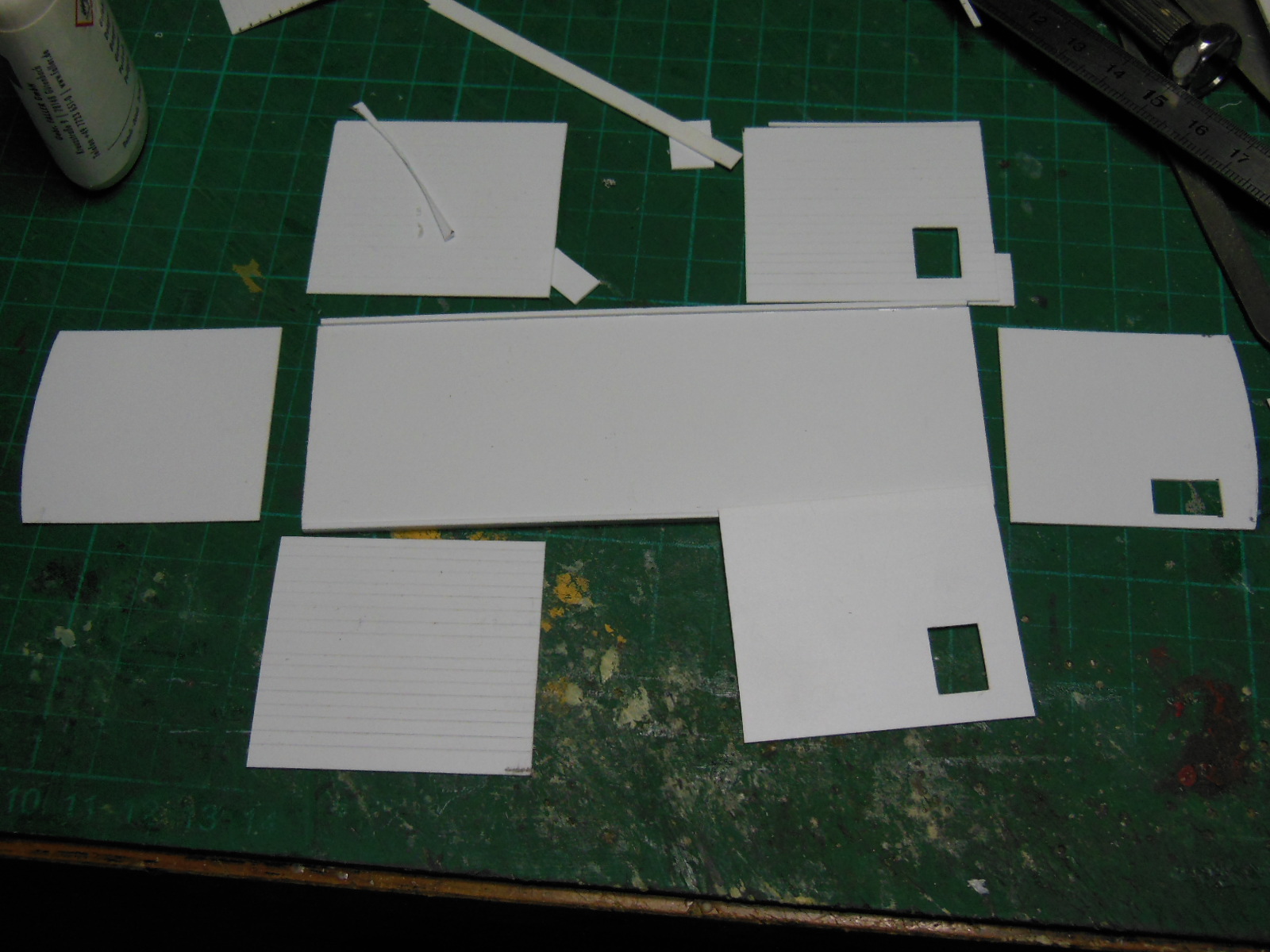

Deuxième étape : débit des parois et leurs ouvertures

[attachimg=1]

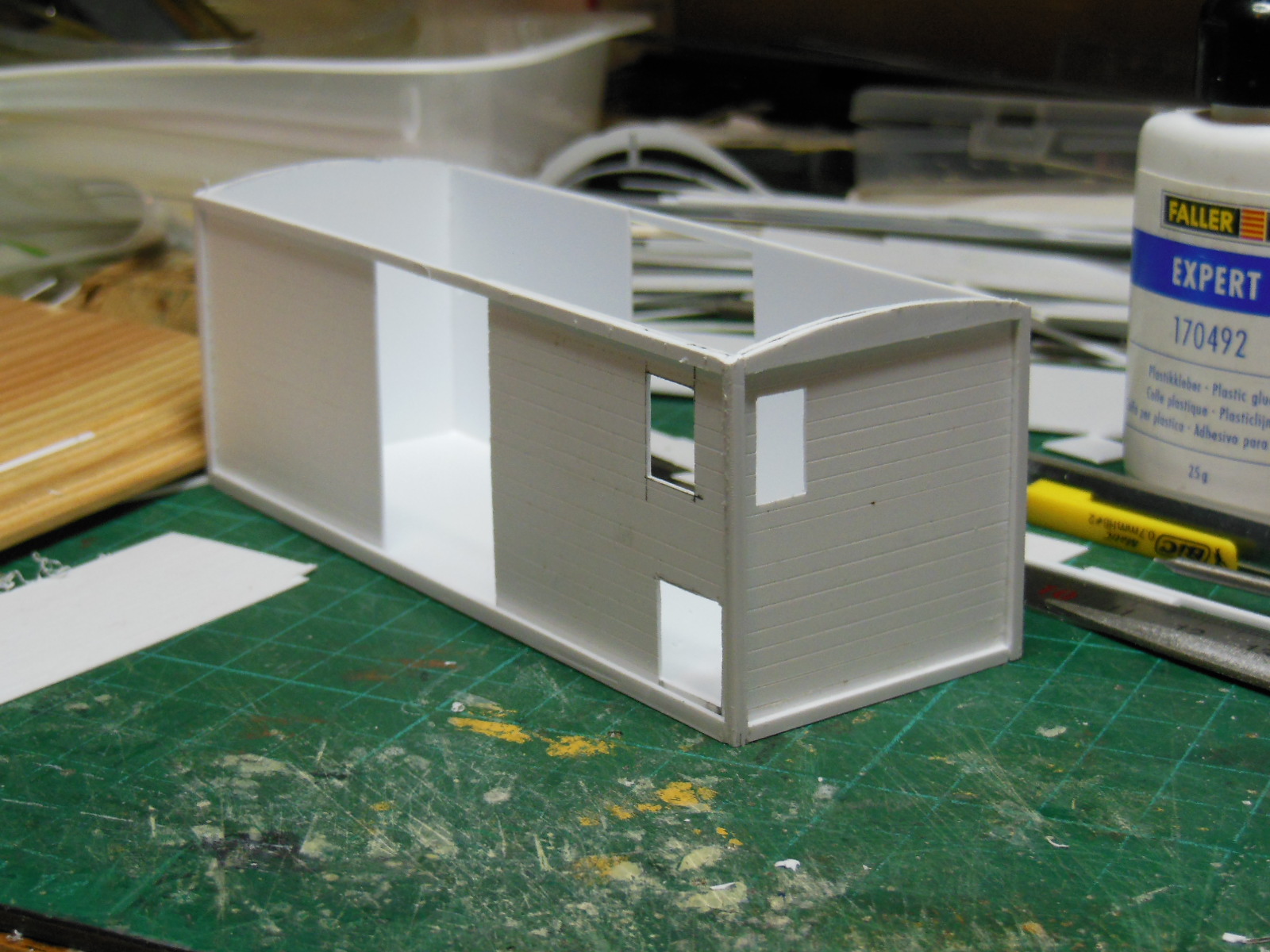

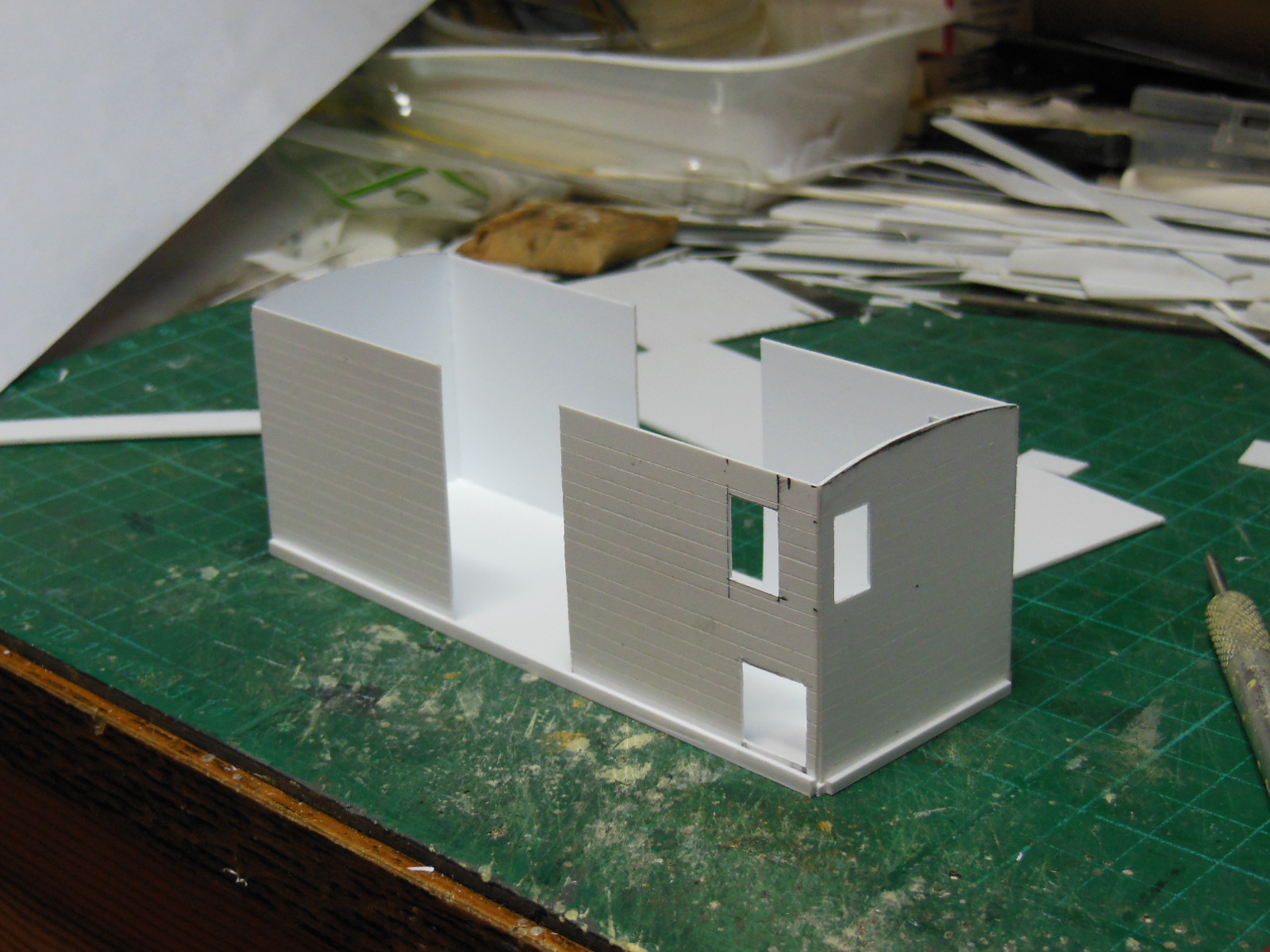

puis collage sur le châssis

[attachimg=2]

à bientôt,
Yvan

[mlm]

Lors de mes essais.....j'avais fait un outil pour ... Un bout de tube au rayon du raccordement entre une traverse verticale et une traverse horizontale pour une question de continuité dans lequel était inséré un morceau de lame de rasoir avec un arrondi pour reproduire le moulurage des pièces de bois. Après l'outil était monté dans une mini perceuse. Le tube appuie contre la pièce à moulurer et la perceuse est tourne à basse vitesse.
Il suffit alors de balayer les les différents cadres de la membrures pour réaliser les moulures....
Au fait ça s'appelle comment ce type de congé inverser.

[Y]

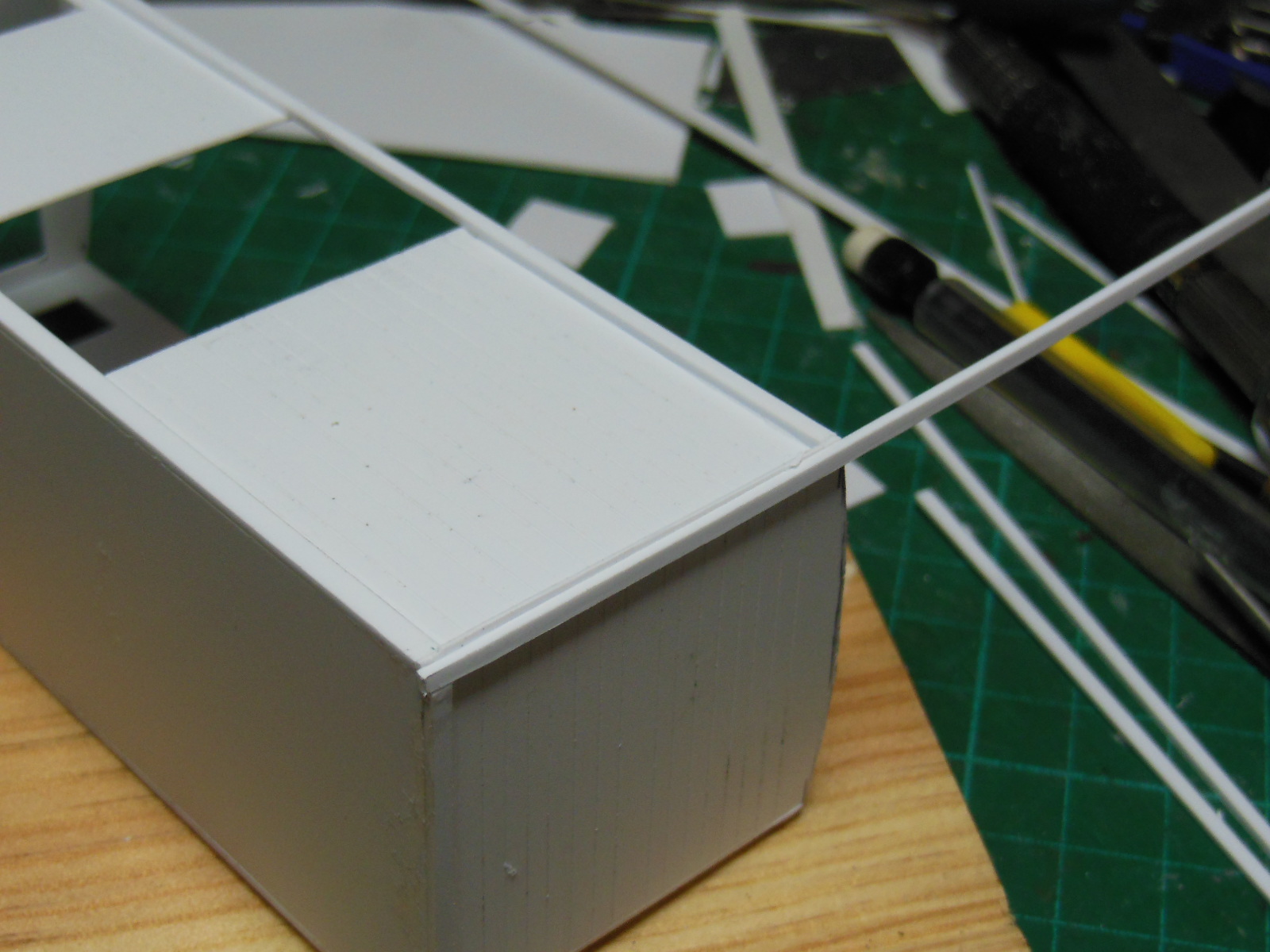

Hier, les angles de caisses, le retour est collé plus large, puis arasé une fois sec.

[attachimg=1]

puis les hauts

[attachimg=2]

Ça fait déjà une ébauche de cabane

à bientôt,
Yvan

[Y]

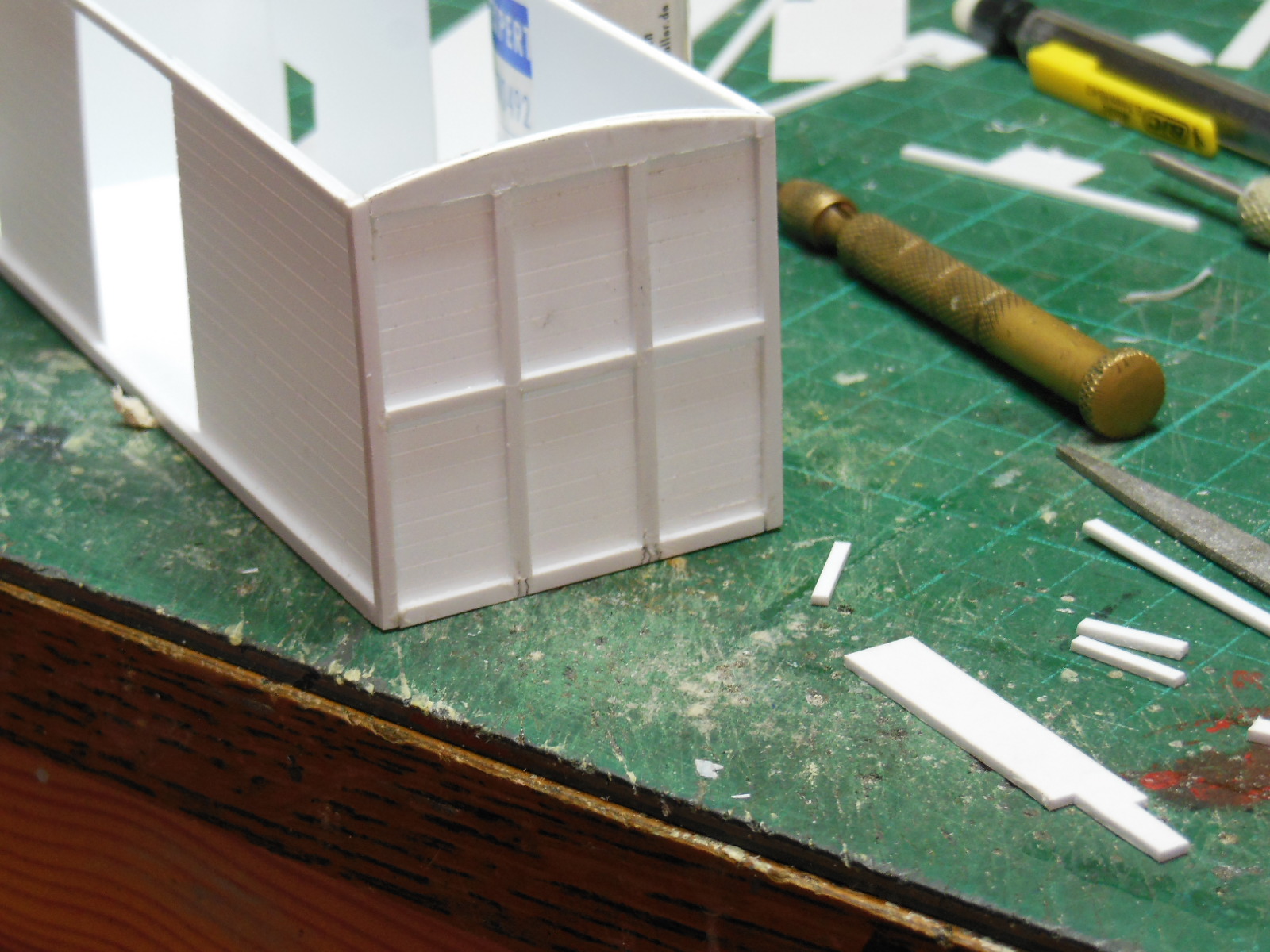

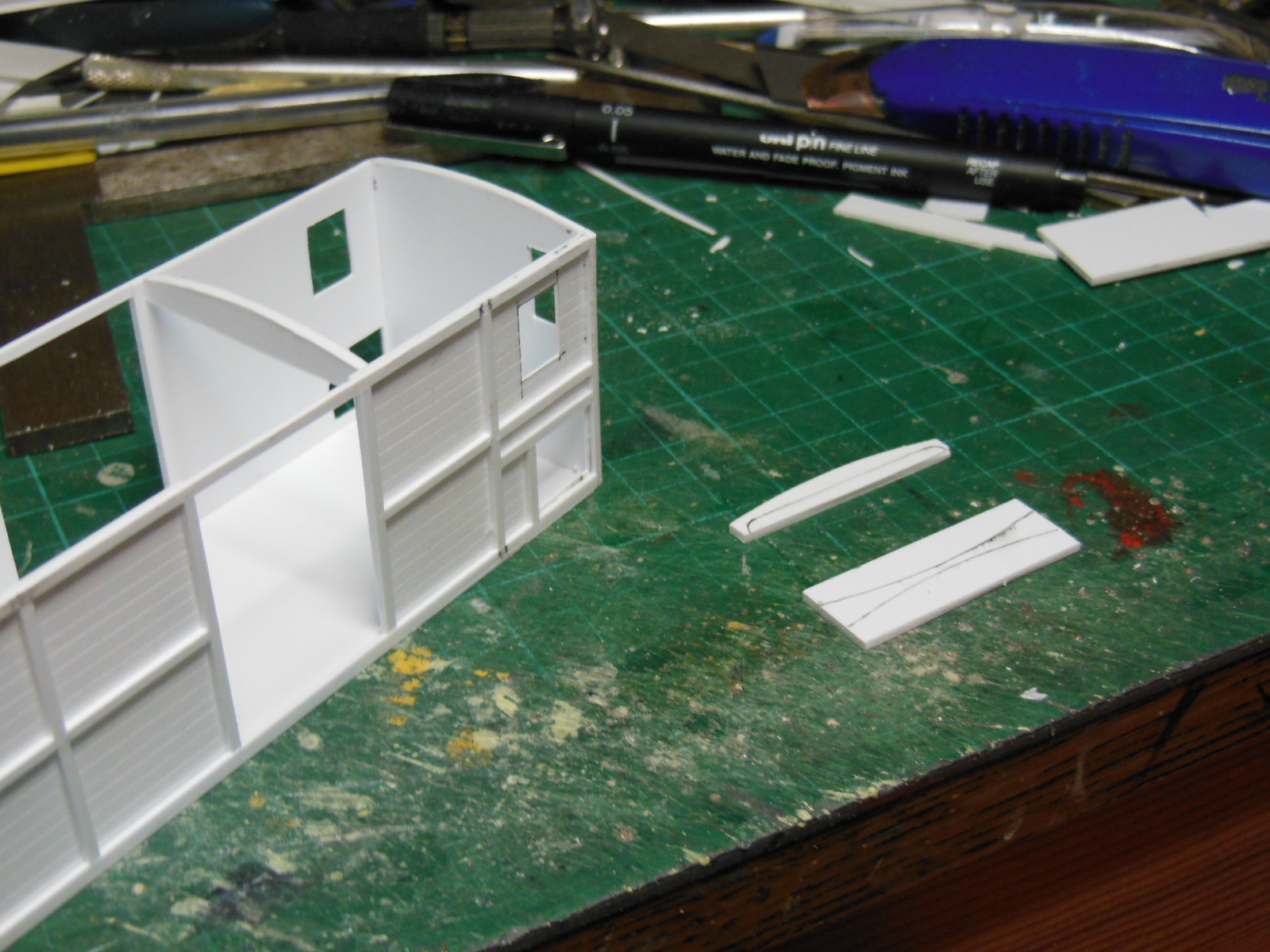

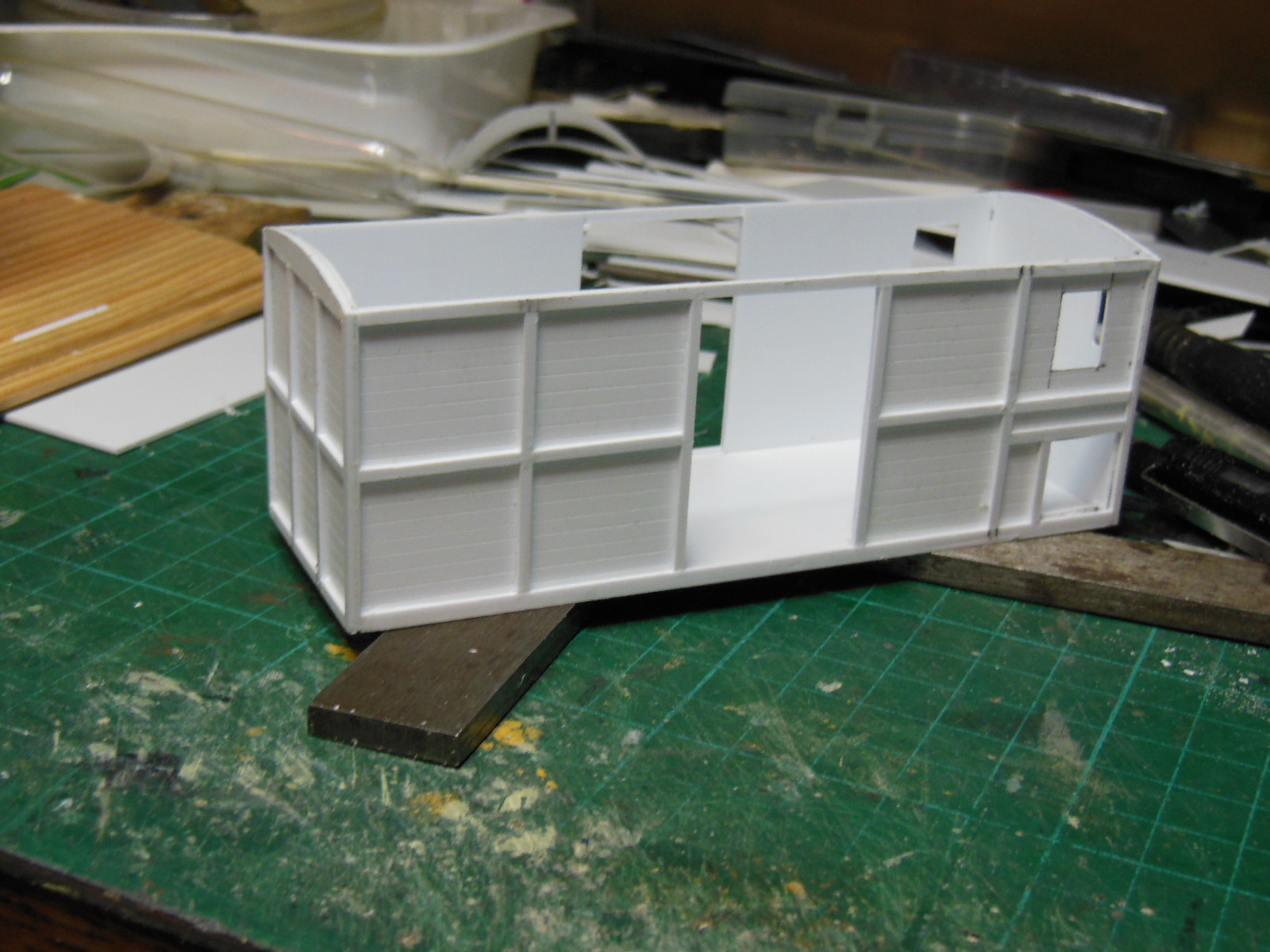

Pose des membrures sur les extrémités.

[attachimg=1]

puis sur les faces.

[attachimg=2]

à bientôt,

Yvan

[Y]

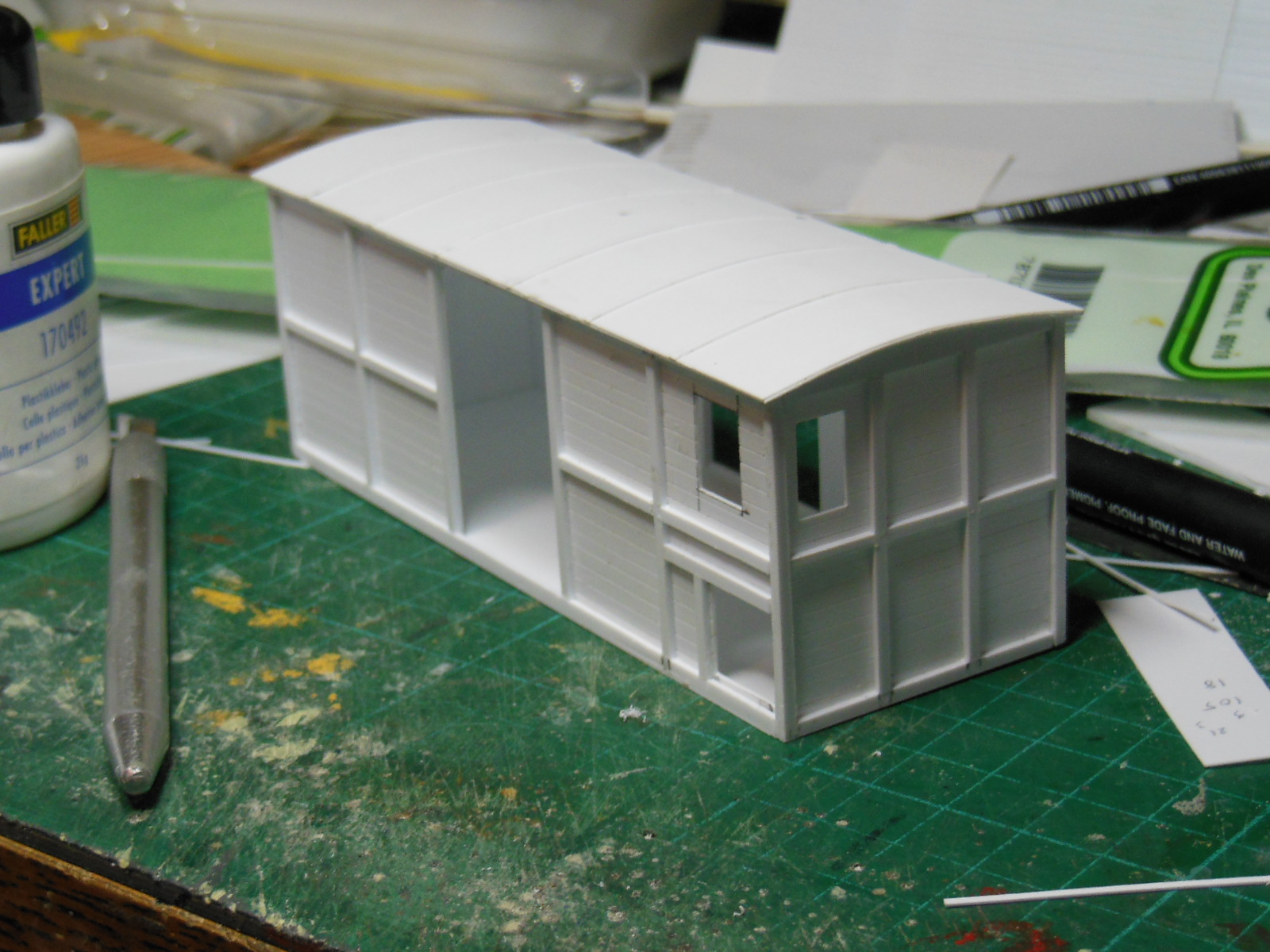

Aujourd'hui la toiture,

quatre couples permettront la tenue en place sur la caisse

[attachimg=1]

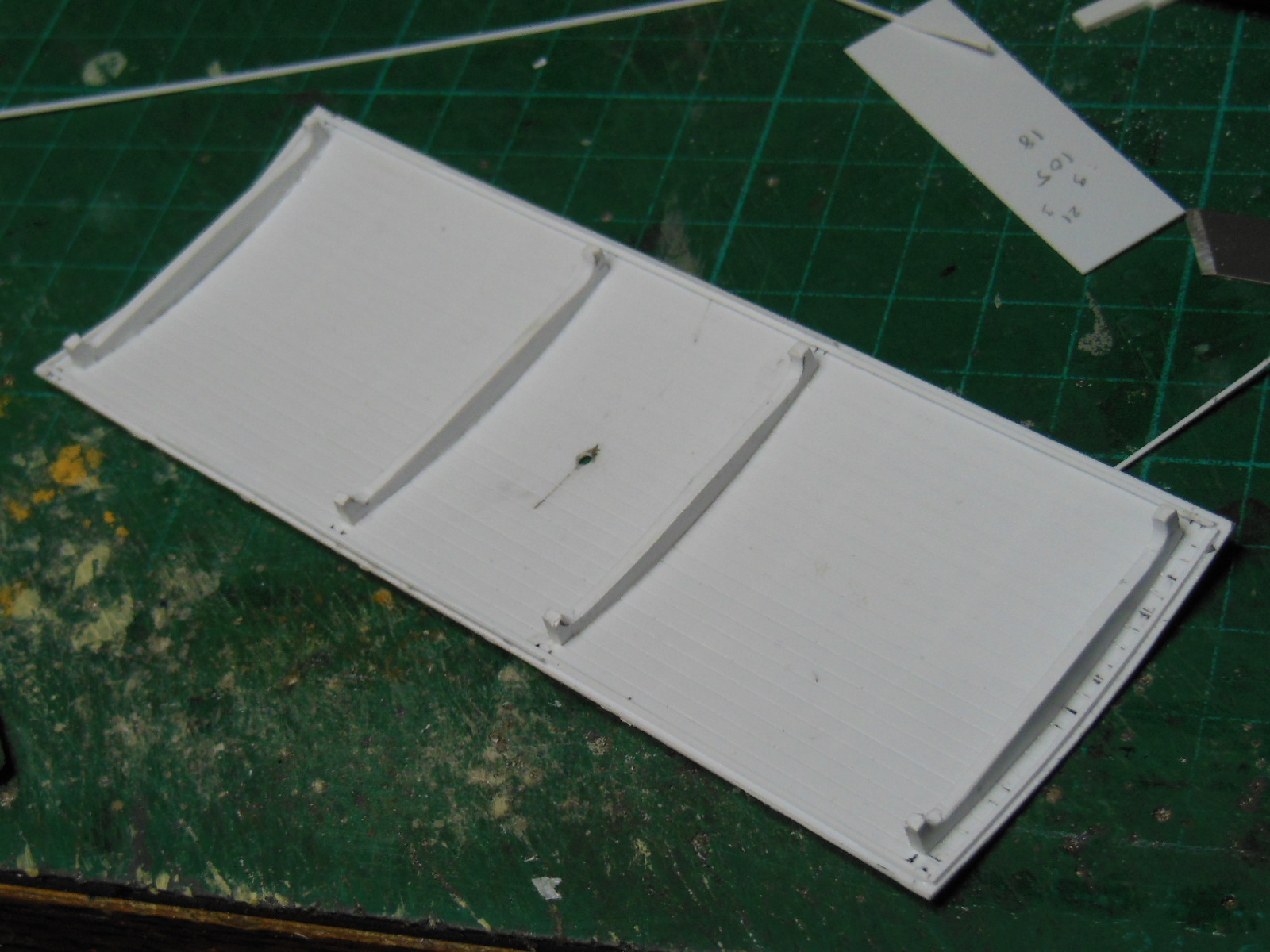

et le pavillon est réalisé par le collage de deux feuilles de 0.25mm dont celle du dessous est lambrissée.

[attachimg=2]

vue du dessus

[attachimg=3]

et l'emboîtement est réversible, seule les glissière de porte indique le sens

[attachimg=4]

Manque la lanterne....

à bientôt,
Yvan

[mlm]

Élève Yvan, vous serez admis dans la classe supérieure à la rentrée prochaine

[Y]

[quote="mlm"]
Élève Yvan, vous serez admis dans la classe supérieure à la rentrée prochaine
[/quote]
Non Michel, je préfère redoubler, je veux pas aller chez les grands

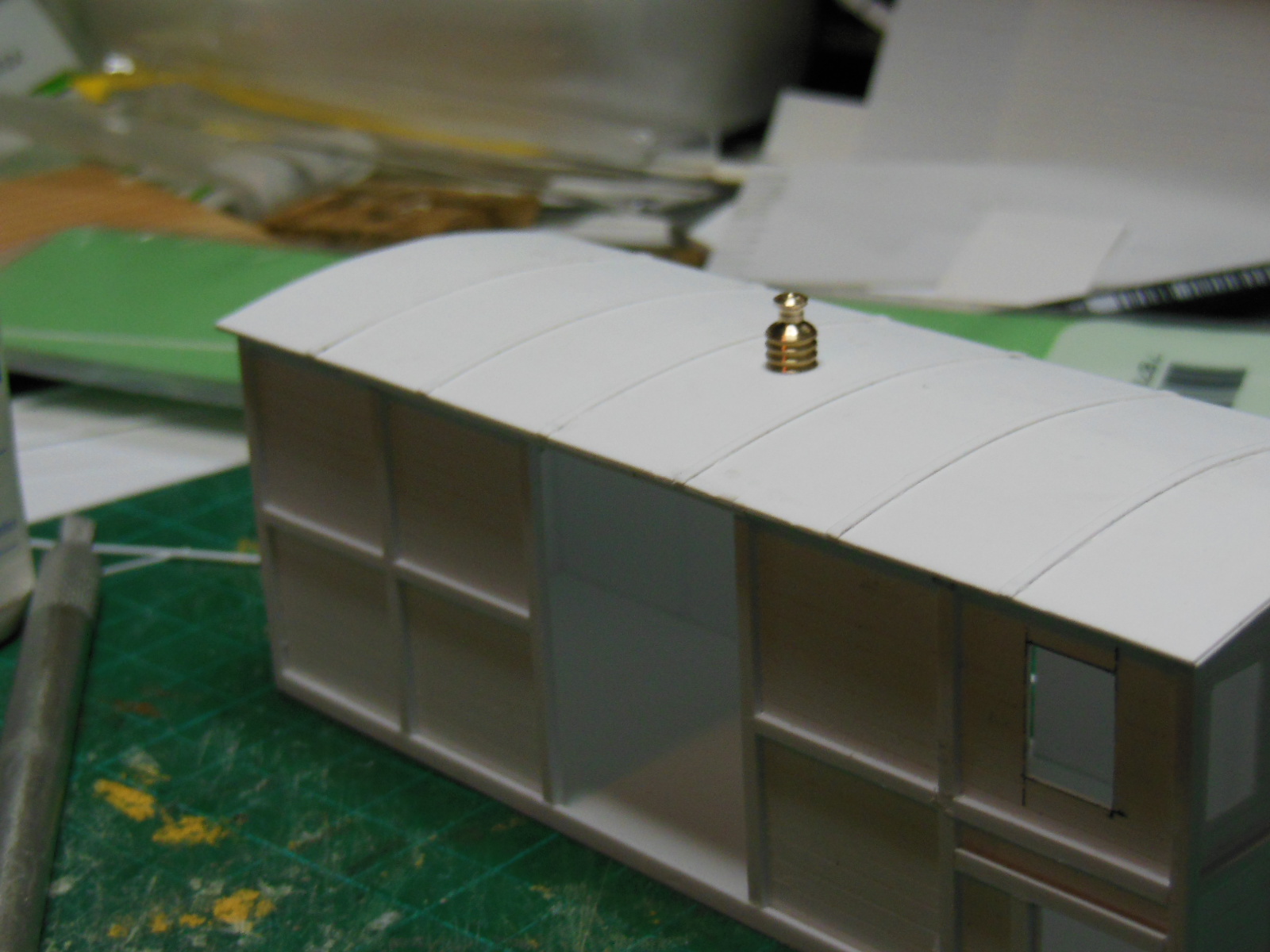

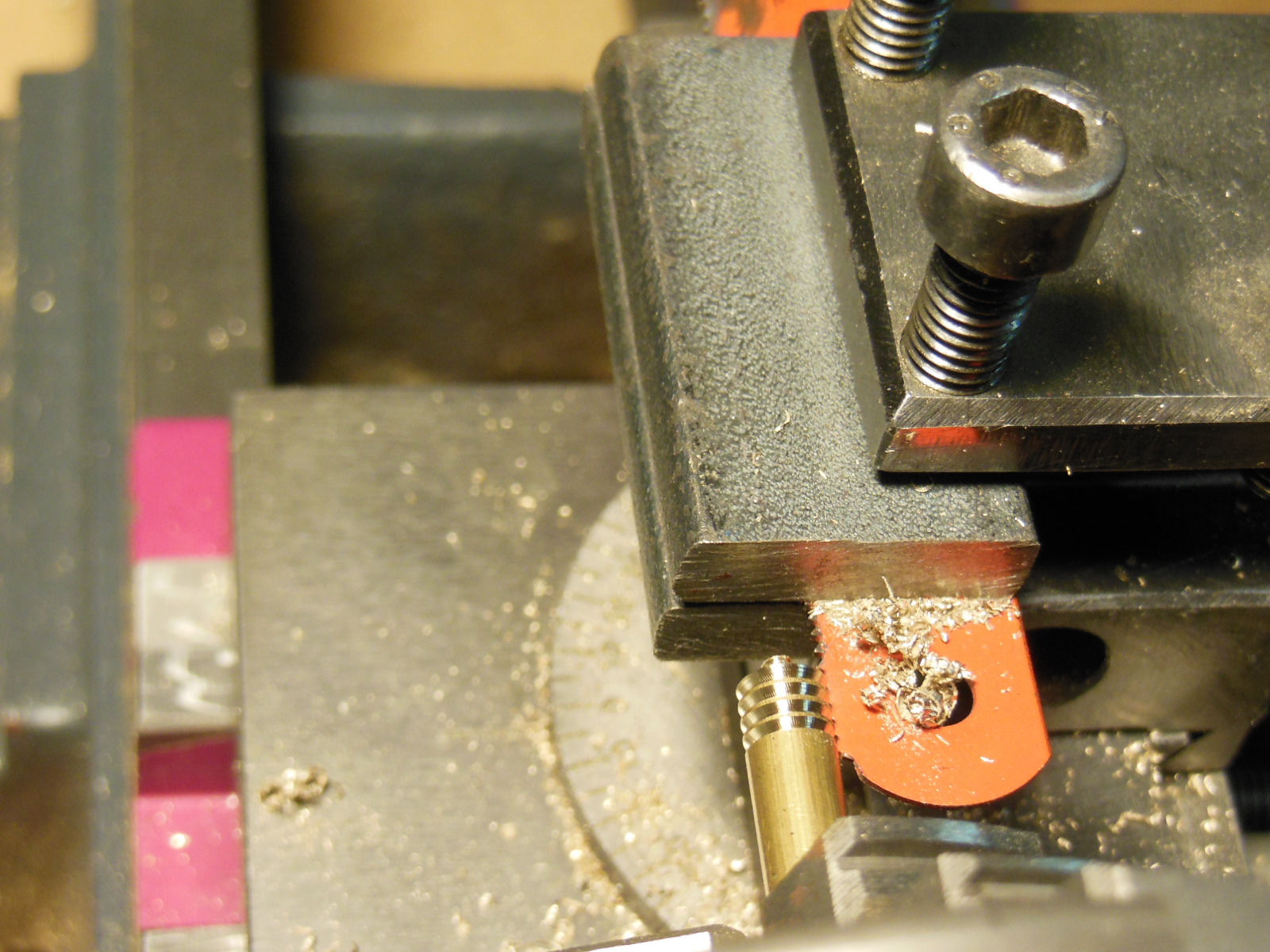

un peu d'amusement: la lanterne. J'ai trouvé un outil de forme assez efficace.

[attachimg=1]

et une fois vissée

[attachimg=2]

bonne journée,
Yvan

[Bernard JUNK]

Un peu de laiton ...

[mlm]

Il est "sciant" ton outil

[JJB]

Superbe, je trouve qu'Yvan utilise de plus en plus souvent le laiton.......

[malletslm]

[quote="Y"]
[quote="mlm"]
Élève Yvan, vous serez admis dans la classe supérieure à la rentrée prochaine
[/quote]
Non Michel, je préfère redoubler, je veux pas aller chez les grands
(...)
[/quote]

Je crois qu'on va créer une classe supérieure spécialement pour toi, Yvan !!!


Encore une construction intégrale d'une précision affolante : s'agit-il d'un de ces petits fourgons CFD "à ossature bois"... chers à notre ami mlm ?

[Y]

[quote="malletslm"]
s'agit-il d'un de ces petits fourgons CFD "à ossature bois"... chers à notre ami mlm ?
[/quote]

Bonne question Jean Michel; Je vais donc changer le titre

[quote="JJB"]
Superbe, je trouve qu'Yvan utilise de plus en plus souvent le laiton.......
[/quote]

Pas de trop quand même

Les montants sont juste chanfreinés par raclage à la lame de cutter. Quelques nervures non prévues se sont également invitées pendant l'opération.
La photo est prise en cours pour comparaison, mais on ne voit pas très bien.

[attachimg=1]

Également deux pièces de 63 trous partent à la poubelles

[attachimg=2]

En lot de consolation les longerons intérieur sont débités.

[attachimg=3]

à bientôt,
Yvan

[mlm]

Pour la porte du compartiment Canides, regarde chez L'Octant , il y a des plaques perforées......il me semble

[Robert Goyvaerts]

Superbe encore. Beau travail Yvan.

[Y]

Merci à tous

[quote="mlm"]
Pour la porte du compartiment Canides, regarde chez L'Octant , il y a des plaques perforées......il me semble
[/quote]

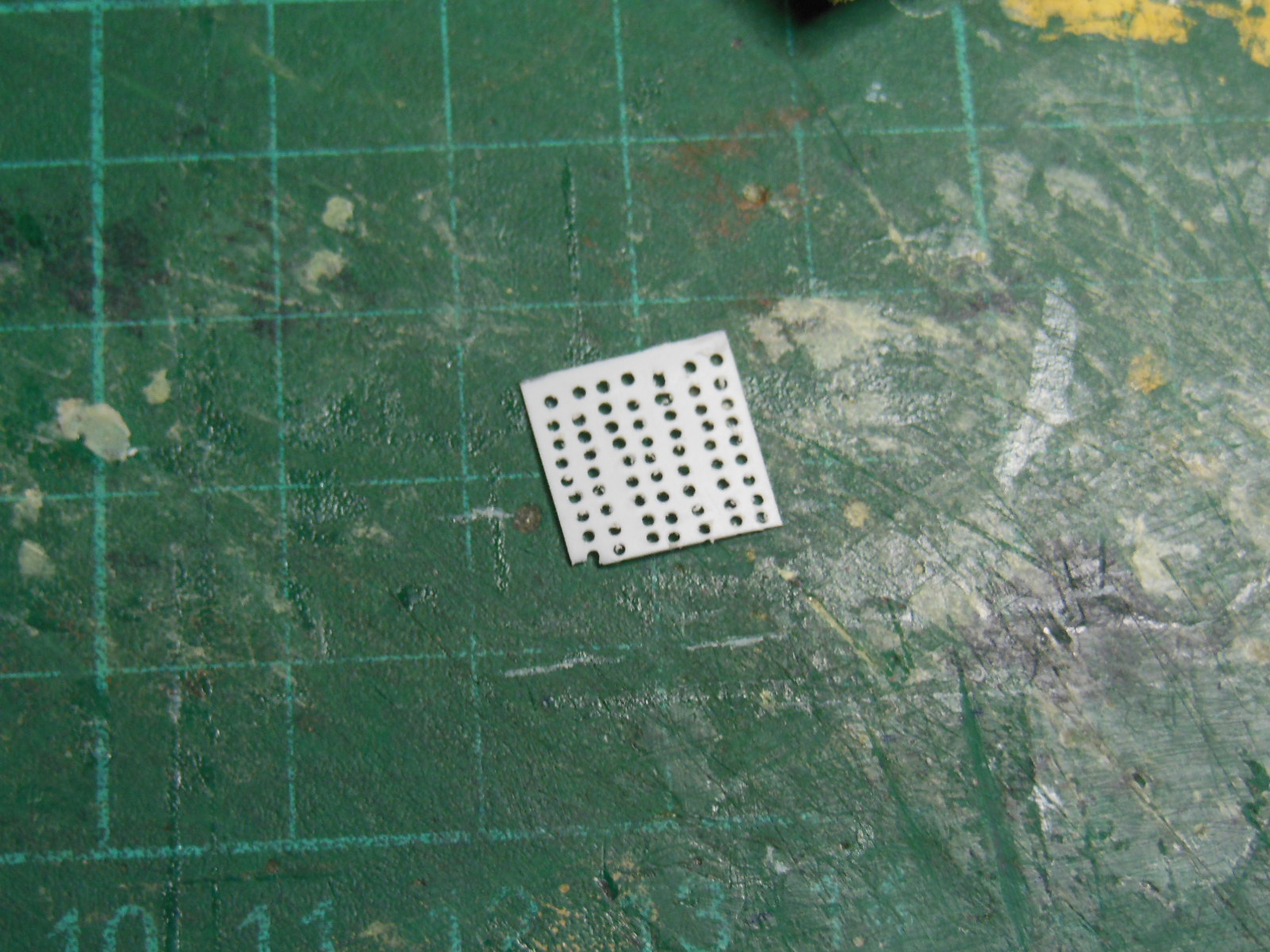

Il y a mais elle est percée en quinconce donc pas le choix reprise des 2 portes en 7 colonnes de 9 trous:

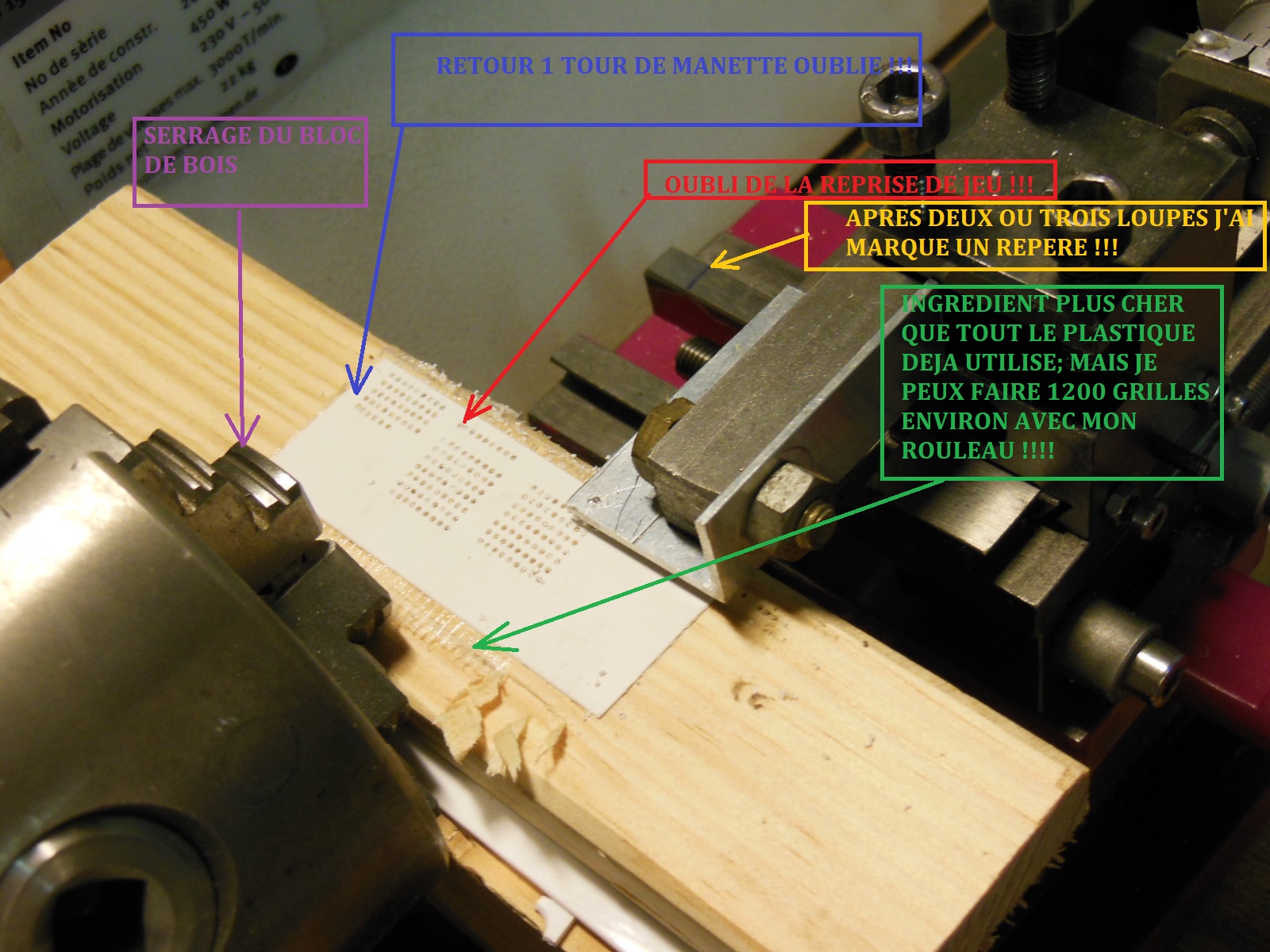

Petite adaptation de mon outillage assez chronophage.

[attachimg=1]

et après un peu d'entraînement et de nouveaux loupés assez agaçant, j'obtiens enfin un résultat correct.

[attachimg=2]

bonne journée,
Yvan

[mlm]

Y a un truc qui marche bien...la photo découpe.....

[Bernard JUNK]

Oui, mais c'est du laiton ...

[mlm]

Tu peux faire une grille modèle en laiton ..... qui servira d’outil pour faire les vraies en plasticarte

[Y]

[quote="Bernard JUNK"]
Oui, mais c'est du laiton ...
[/quote]
Donc c'est pour les grands

[quote="mlm"]
Tu peux faire une grille modèle en laiton ..... qui servira d’outil pour faire les vraies en plasticarte
[/quote]

C'est une option que j'aurai pus développer, mais j'ai les deux et une technique enfin rodée

Toute petite avancée, "il y a des impondérables" les extérieurs de longerons...

[attachimg=1]

J'en profite pour un appel à vos connaissances sur ce fourgon : les accès à la toiture sur les dossiers, sur tous les fourgons? d'origines? supprimés au changement de type d'éclairage? un seul côté? ...?

à bientôt,
Yvan

[Bernard JUNK]

[quote="Y"]
[quote="Bernard JUNK"]
Oui, mais c'est du laiton ...
[/quote]
Donc c'est pour les grands
Yvan
[/quote]

Mais non, mais non, c'est juste une technique différente, une de plus. Toutes les techniques se complètent.

Ma remarque voulait simplement souligner que tu n'aimes pas trop employer ce métal que pourtant tu pourrais utiliser un peu plus, en particulier pour certaines pièces fragiles. À moins que tes modèles ne quittent pas ta vitrine ...

[Y]

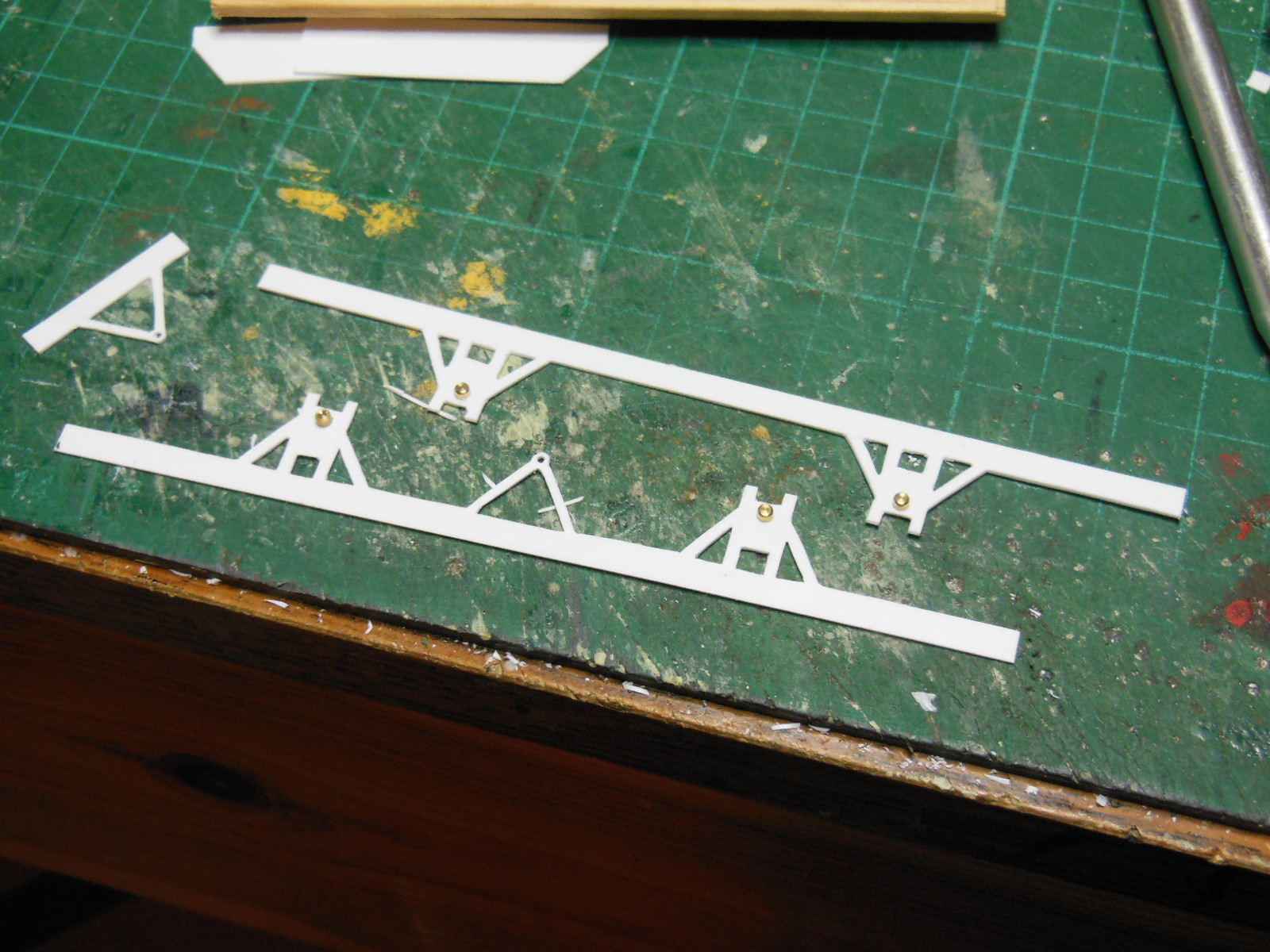

Petite avancée, les boites et suspensions;
les détails de fabrication sont les mêmes que pour le plat pivot 1er réseau.

[attachimg=1]

à bientôt,
Yvan

[Y]

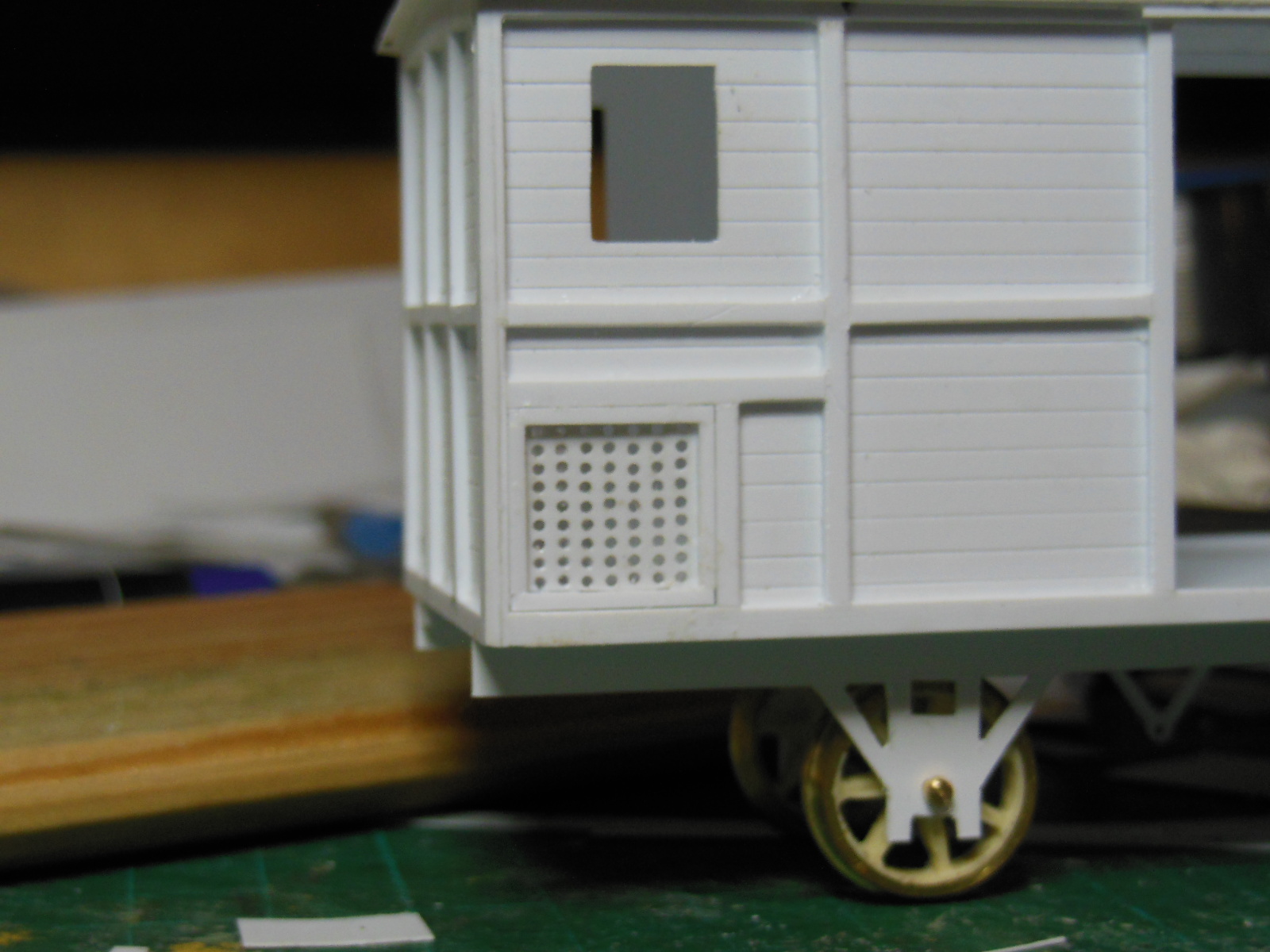

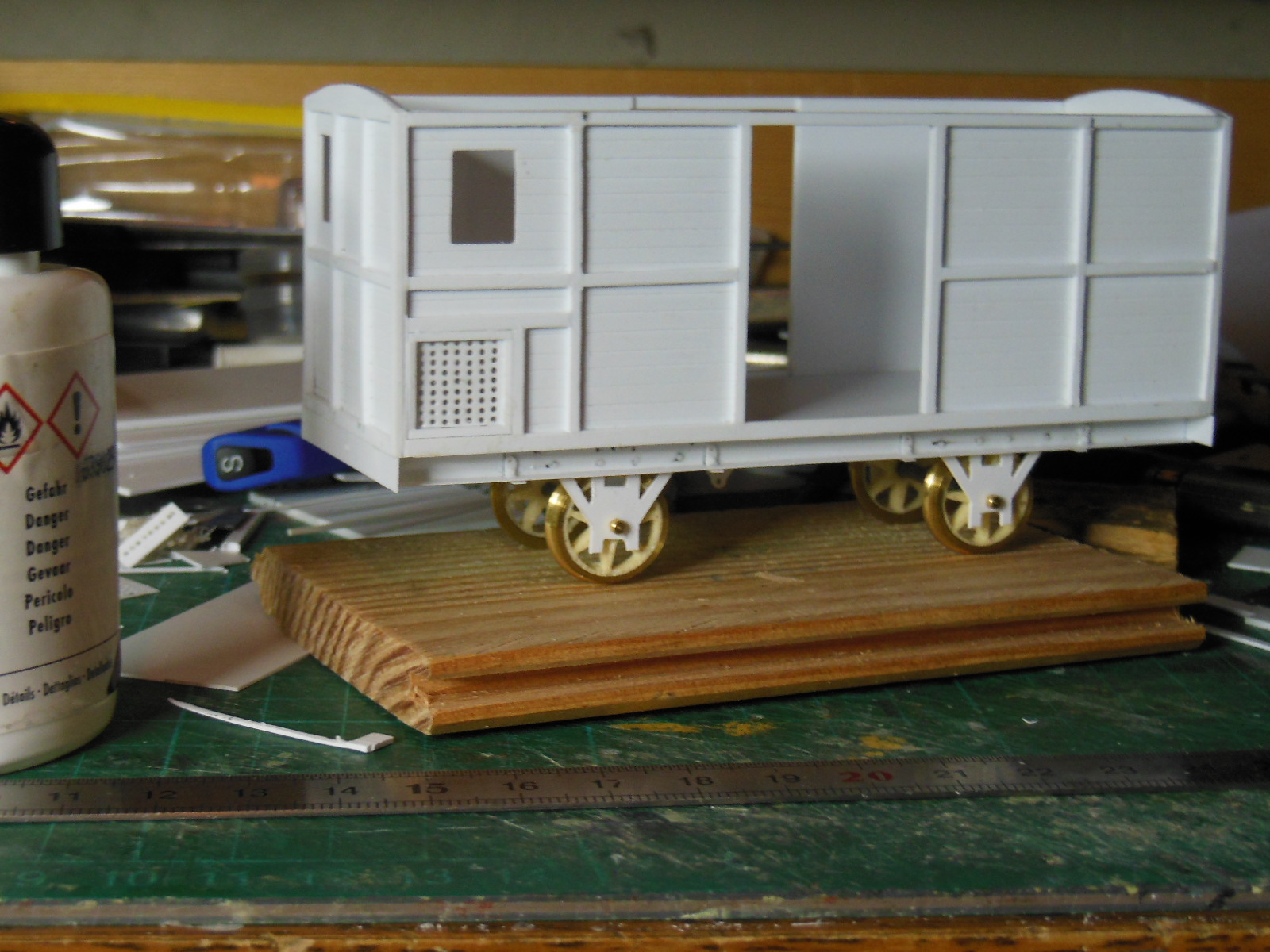

Les travaux sous le châssis ont commencé... doucement

[attachimg=1]

à noter un peu de laiton pour les tampons

à bientôt,
Yvan

[malletslm]

Le "zeste" de laiton, de bon goût !

Mais c'est quand même les reliefs - tout en plastique - châssis qui me laissent pantois...
