Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par Franco Verzetti »

tyrphon a écrit : 13 févr. 2024 16:17 En fait, c'est tout simple : Ce locotracteur était précédemment une 030T bicabine.
On a conservé les bielles d'accouplement, et même les bielles motrices, et on a remplacé le moteur alternatif à vapeur par un moteur rotatif électrique. situé à peu près au même endroit.
Ah bon, maintenant tout s'explique, chez nous il y a eu quelque chose pareil en matière d'engins de manoeuvre quand, vers la fin des années '50s, un lot de locomotives 835 (030) furent transformées en diesel-hydrauliques :)
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

Franco Verzetti a écrit : 13 févr. 2024 12:57 A' toi de decider, mais le diesel ne me parait pas plus simple ??? :)
👋

Ô que si !
D'ailleurs il ne m'a fallu que 2 soirées -3 heures environ- pour terminer le châssis (sauf nettoyage et détaillage, notamment les tampons).

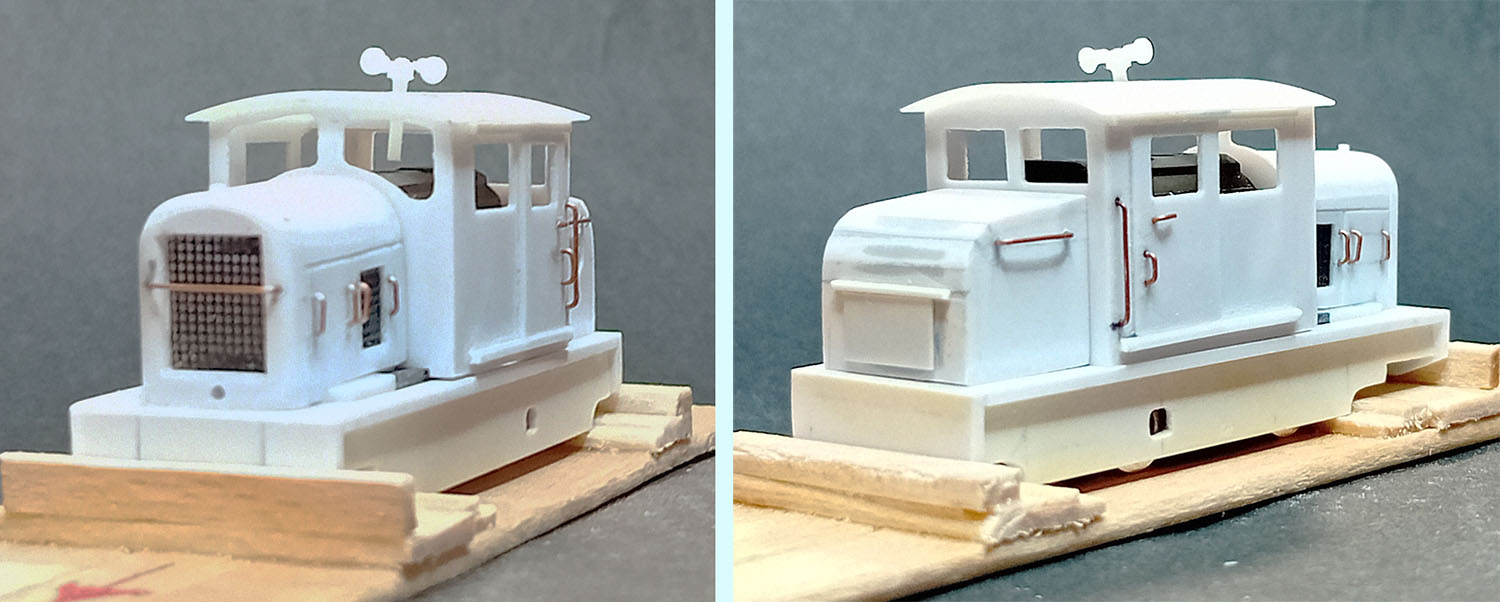

3/4 face et 3/4 dos :

20240213_230142 copie.jpg

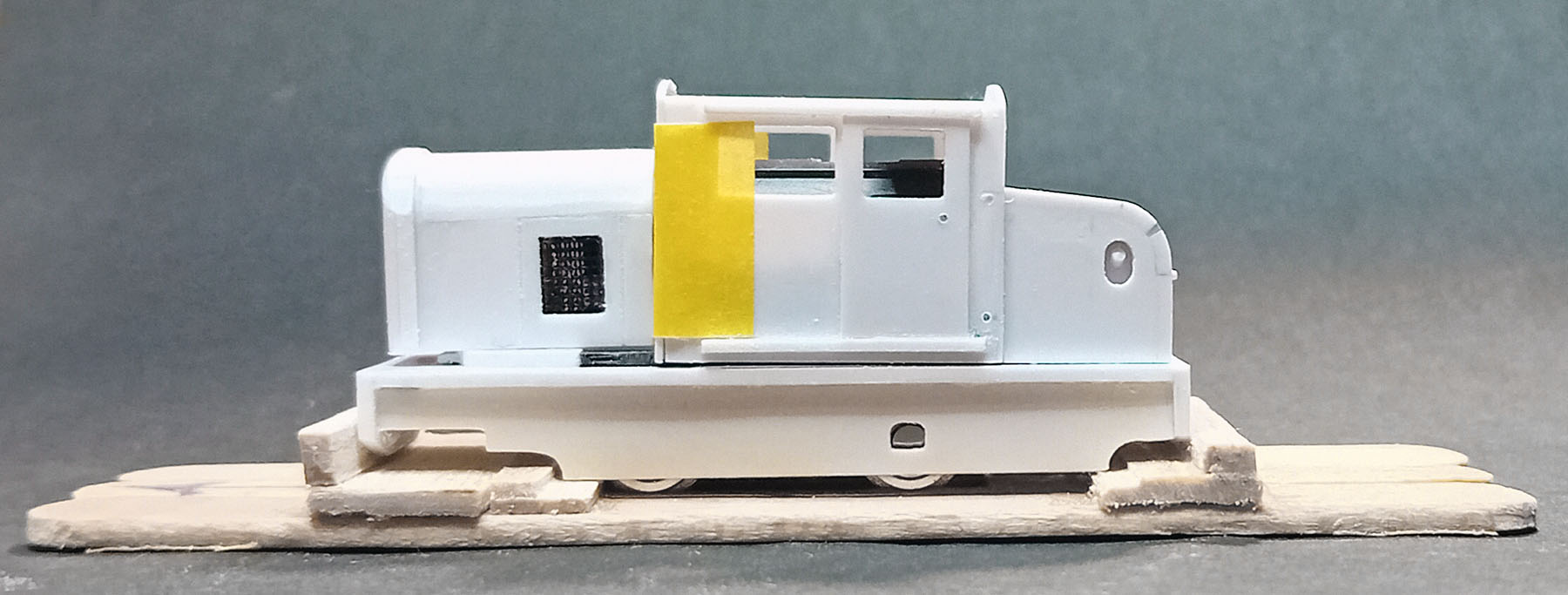

Et la vue de profil :


Avec un peu d'imagination ;

20240213_230558 copie.jpg

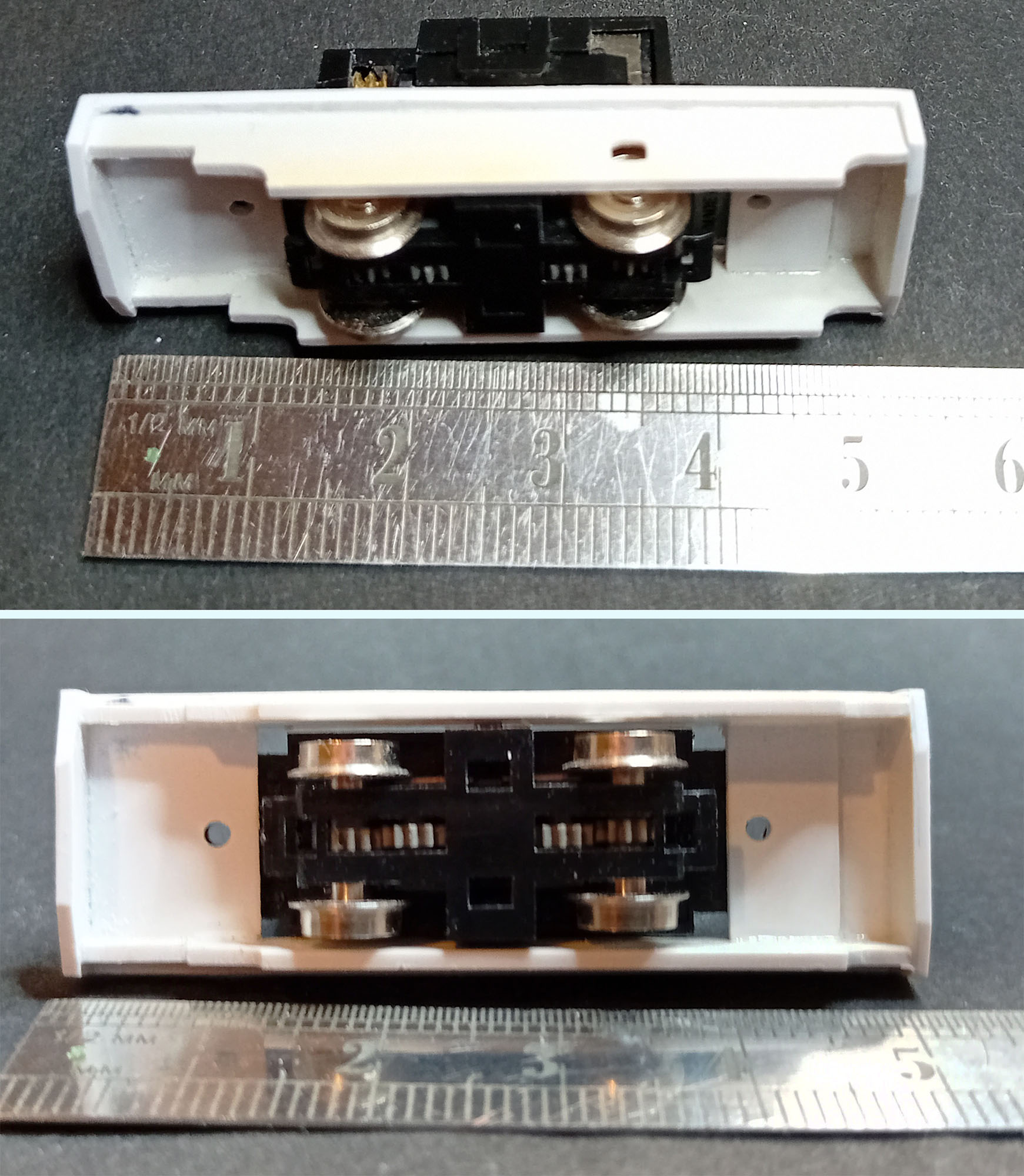

Pour le moment, je suis exactement aux cotes !
Ce locotracteur réutilise le châssis d'une locomotive 030, comme dans la réalité ;D .
Ce qu'expliquait Tyrphon.
Enfin bon, là, c'est une 020...
Pat' ze rabbit 🐰
Franco Verzetti
Membre contributeur
Membre contributeur
Messages : 2221
Enregistré le : 03 juin 2008 15:59

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par Franco Verzetti »

2ludin a écrit : 13 févr. 2024 23:28
👋

Ô que si !
D'ailleurs il ne m'a fallu que 2 soirées -3 heures environ- pour terminer le châssis (sauf nettoyage et détaillage, notamment les tampons).
3/4 face et 3/4 dos :
Le jour du Dernier jugement tout ce travail te sera reconnu et t'aura ton bonheur ;) :)) :))
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋

Je préfèrerais que ce soit avant ;D ;D ;D ...

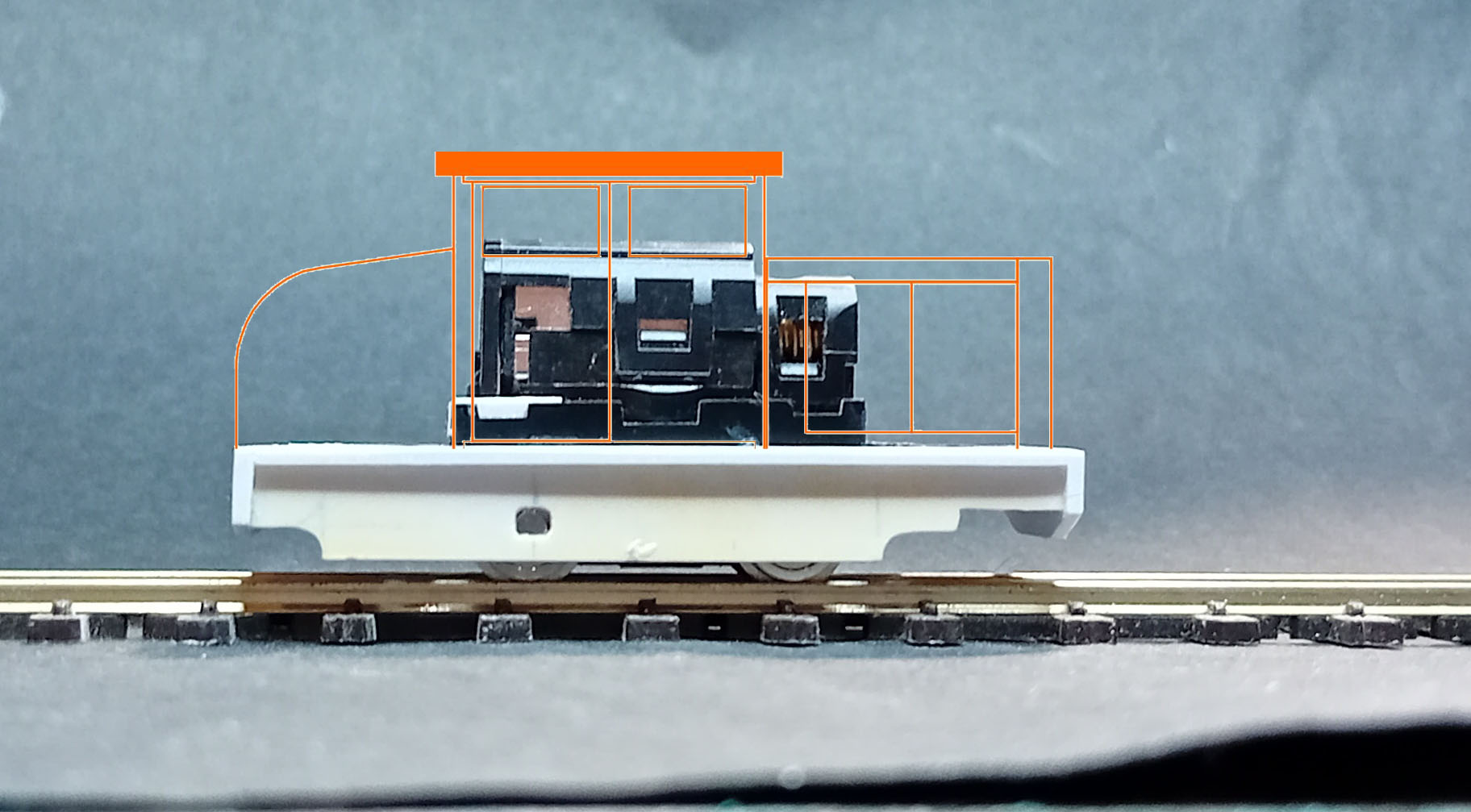

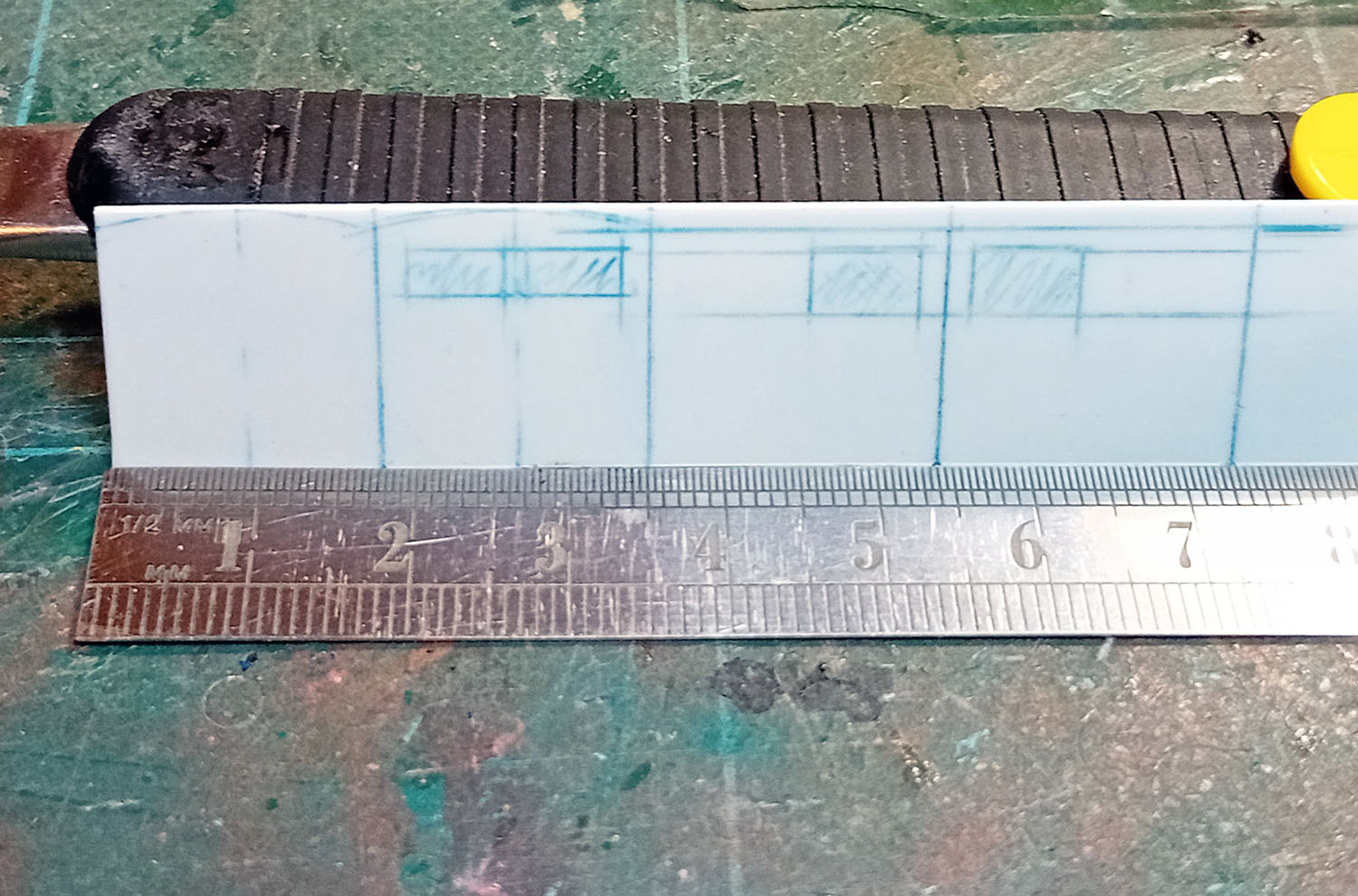

Bon, pas fait grand' chose hier, juste tracé la cabine :


Ah oui, c'est toujours aussi petit...
Mais, pour les fenêtres de la face avant, il faut d'abord que je réalise le capot qui épouse la forme de la sortie moteur (engrenage et vis sans fin) : ce soir peut-être mais je suis occupé à plein d'autres choses actuellement.
Sous les 2 capots, je devrais avoir la place d'y mettre du lest, chose qu'il aurait été difficile à faire sur la loco.

À suivre...
Pat' ze rabbit 🐰
Avatar du membre
tyrphon
Administrateur
Administrateur
Messages : 2883
Enregistré le : 15 déc. 2006 08:40

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par tyrphon »

Pour camoufler un peu l'absence de bielles, et puisqu'il s'agit d'un "modèle libre", tu pourrais munir ton engin de jupes comme sur les locotracteurs CFD plus récents que le 70, construits aux ateliers de Montmirail

Par exemple, le 103 ex-Doubs-ex-Tarn-ex-Corse-CFBS (ouf!).
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋

Euuuh, ben c'est ce que j'ai fait : voir "au-dessus".
Rhâlala, voilà où mène l'excès de cigarettes qui font rigoler...
Pat' ze rabbit 🐰
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

Au fait, À VENDRE, matériel divers pour réaliser une bicabine en voie métrique au 120e :


Au plus offrant.

Arf, arf, arf ;D !!!!
(OK, je sors...)
Pat' ze rabbit 🐰
Avatar du membre
tyrphon
Administrateur
Administrateur
Messages : 2883
Enregistré le : 15 déc. 2006 08:40

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par tyrphon »

Tu as mis les jupes, mais elles me paraissent très en retrait du bord du tablier. Le mécanicien va avoir du mal à passer le "surplomb". Je pensais que tu avais simulé le châssis, et pas les jupes.

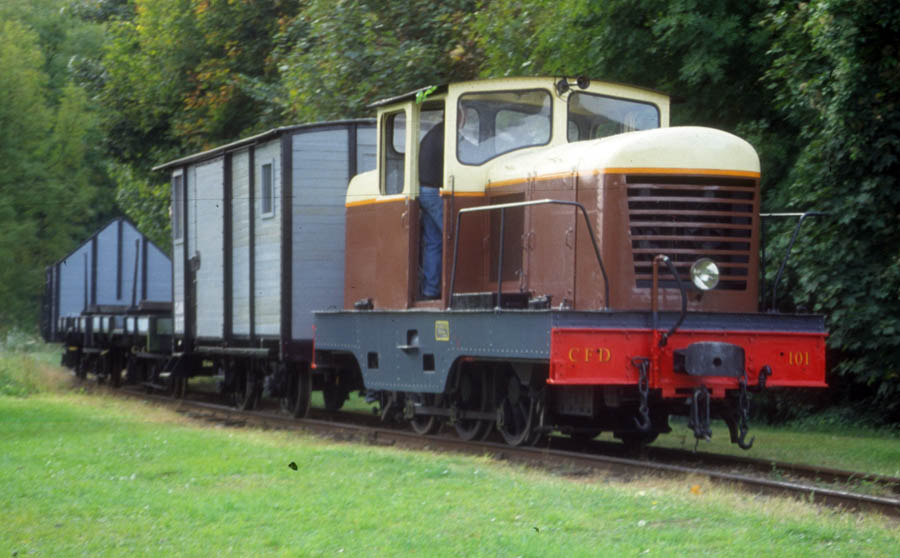

Voici un autre exemple de jupes, cette fois avec un modèle à châssis extérieur aux roues, le "X", avant qu'on les lui enlève (les jupes, pas les roues !)

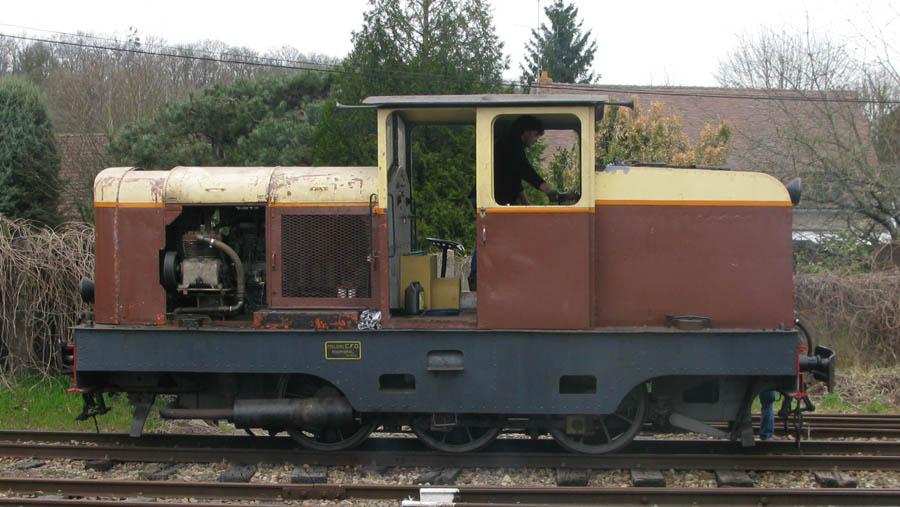

Locotracteur X des CFD.jpg
Locotracteur X des CFD.jpg (177.25 Kio) Vu 2655 fois
Photo vincentrh, galerie PME

Pour les pièces de la bicabine, je suis preneur. J'aime relever les défis, même si je ne sais pas quand j'en aurai le temps !
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋
Pffff, j'arrive !
Non, les débords de platelage ne sont pas si en saillie des jupes que ça, comme pourraient le laisser croire les ombres visibles sur les précédentes photos.
Il faut dire aussi que, pour être sûr que les traverses de choc et les flancs du platelage s'alignent, j'avais "tracé plus large", le ponçage faisant le reste.

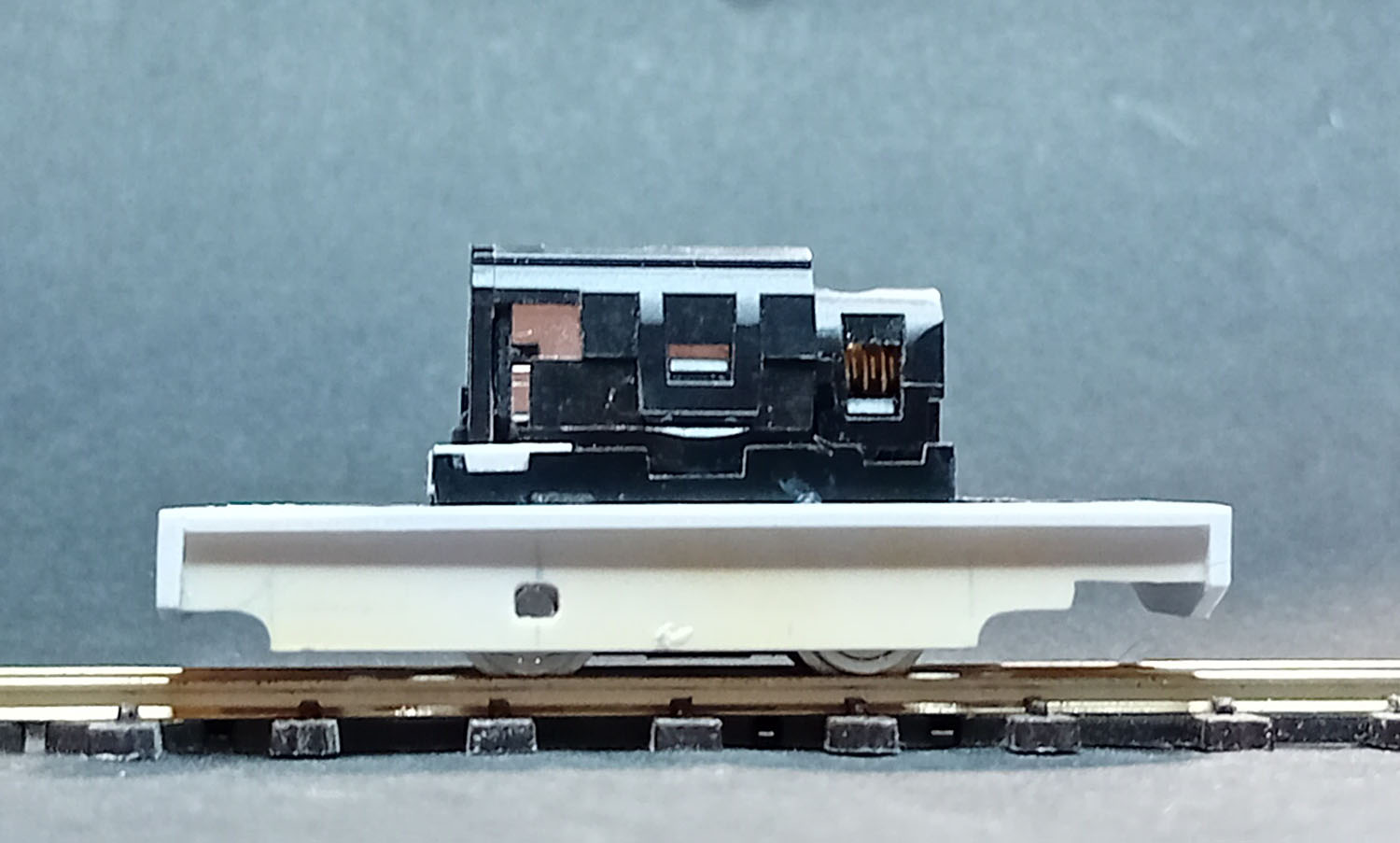

Voilà ce que ça donne aujourd'hui et depuis au moins 3 jours :

20240216_233739 copie.jpg

Bon, c'est toujours pô gros, donc pas facile à photographier.
À la lecture du sujet sur l'automatisation, à laquelle je n'ai rien compris mais je vous fais confiance, faudra me dire quel aimant (ou plutôt m'en envoyer un pour que tout soit pareil)et où le mettre.
Parce que j'ai du lest et des vis à positionner, moi.

Tyrphon, je t'envoie les morceaux de la bicabine dès que j'ai le temps d'aller à la Poste (pas avant le milieu de la semaine prochaine).
Pat' ze rabbit 🐰
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋

Ben non, finalement c'est parti ce matin en Colissimo suivi : arrivée du colis mercredi au plus tard.
Mercredi de cette semaine ::) ...
Attention au microscopique volant de changement de marche car je n'en ai plus.
"...et c'est tant mieux parce que je f'rai pas ça tous les jours"...
(Après la pub U Tube)
https://www.youtube.com/watch?v=nrTWRQNC1dw
Modifié en dernier par 2ludin le 19 févr. 2024 18:13, modifié 1 fois.
Pat' ze rabbit 🐰
Franco Verzetti
Membre contributeur
Membre contributeur
Messages : 2221
Enregistré le : 03 juin 2008 15:59

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par Franco Verzetti »

:)) :)) :))
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋
Bon, ça ne va pas vite mais ça avance.
Création des capots.

Non, ça n'est pas une niche à chien ou le trou du souffleur d'un théâtre ;D , c'est l'ébauche du capot arrière :

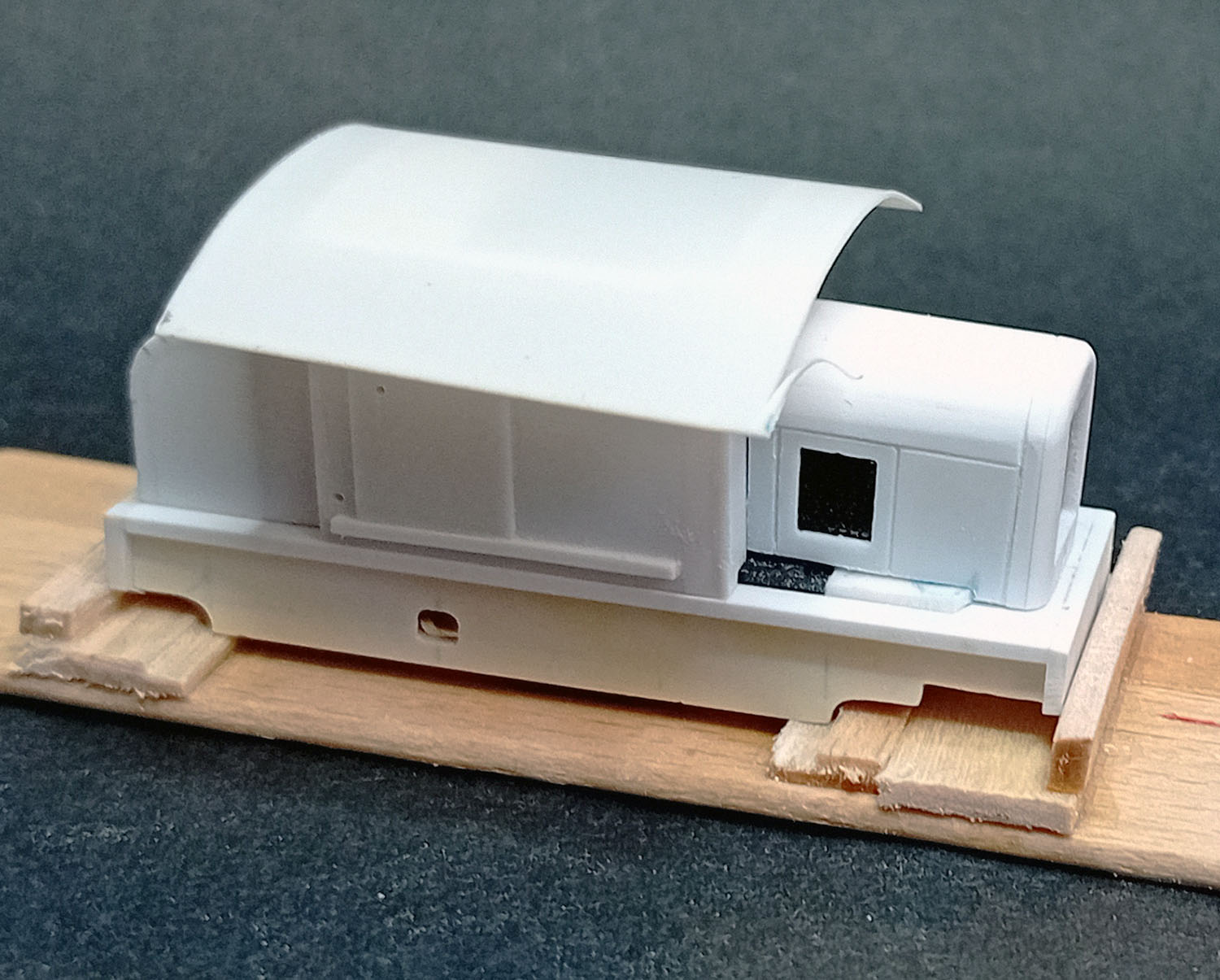

20240219_222953 copie.jpg

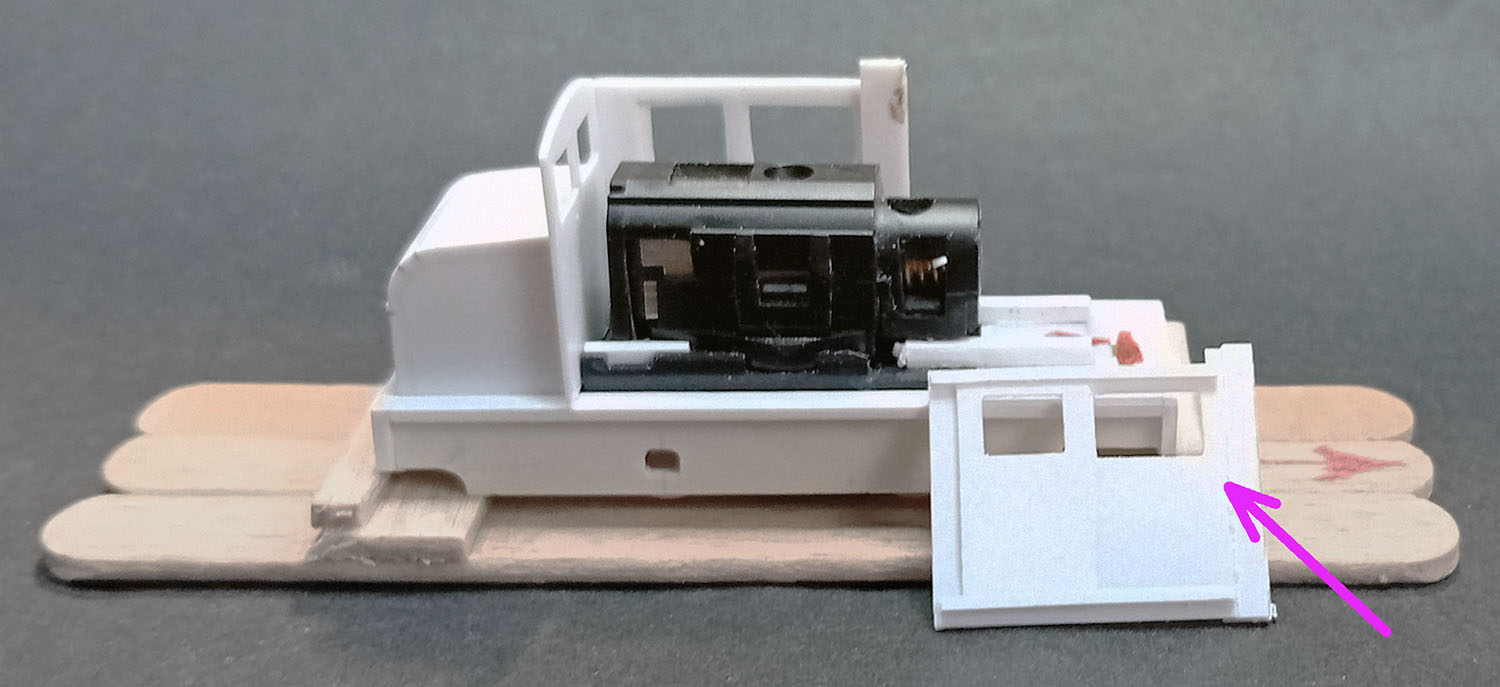

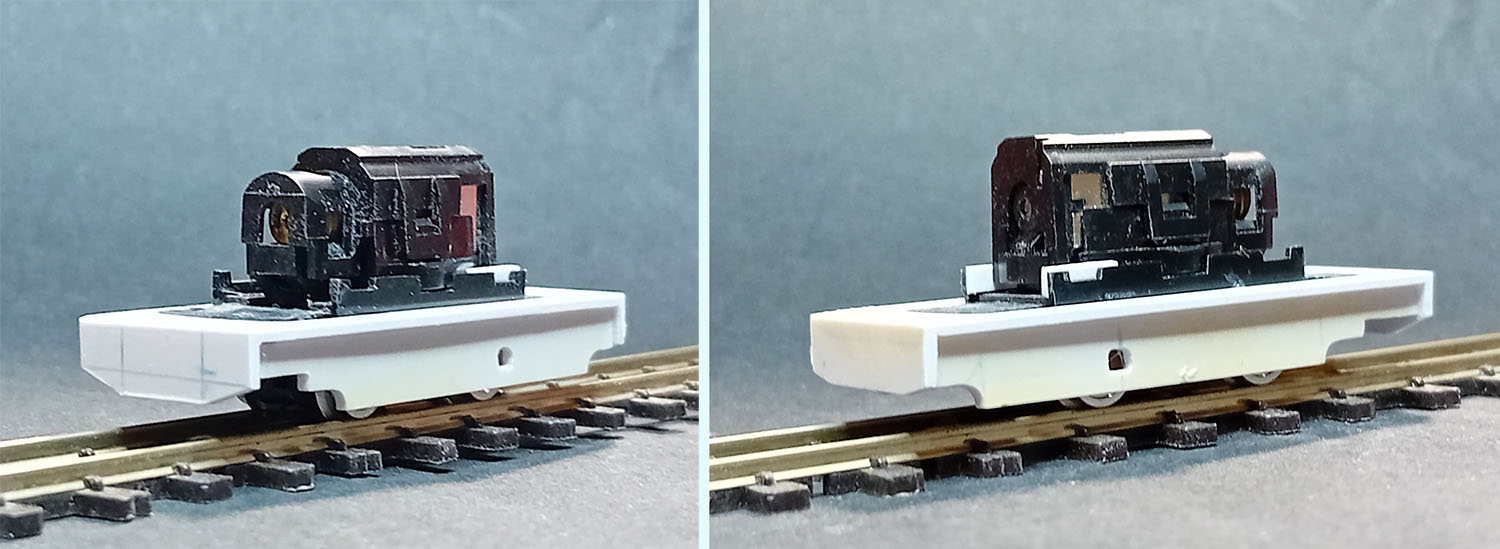

À l'autre extrémité, comme j'ai trop fragilisé le "châssis" d'origine, j'ai renforcé le "plateau" avant et collé 2 longerons, qui sont sous presse actuellement :

20240219_222850 copie.jpg

Il y a encore de la découpe dans l'air, si si !

Si je ne me suis pas gourré, les capots latéraux s'aligneront avec l'extérieur de ces longerons, ce qui m'évitera de réaliser une gravure (vous comprendrez plus tard).
Non mais je n'avance pas au hasard, tout de même.
Enfin, pas trop ::) ...
Pat' ze rabbit 🐰
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋

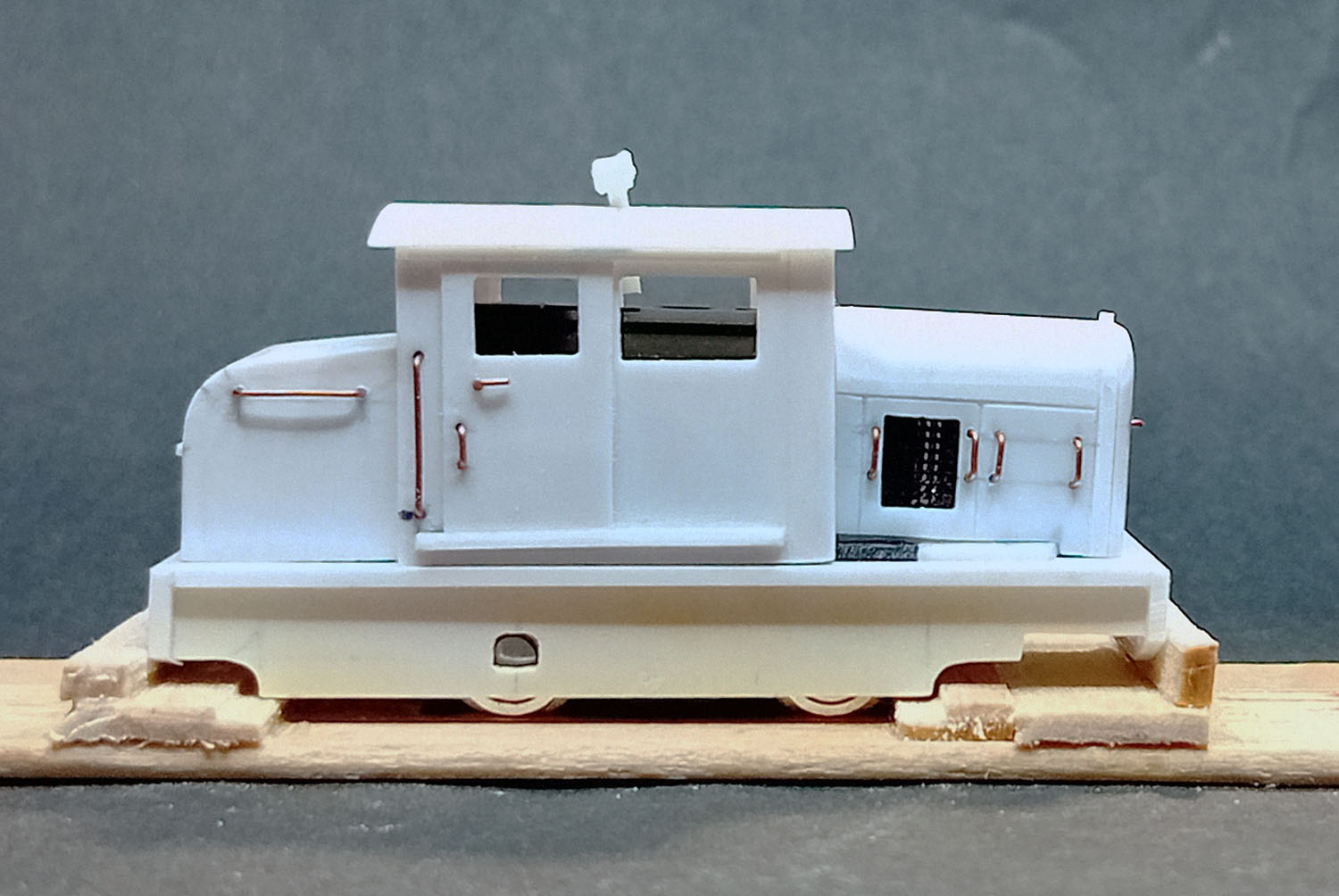

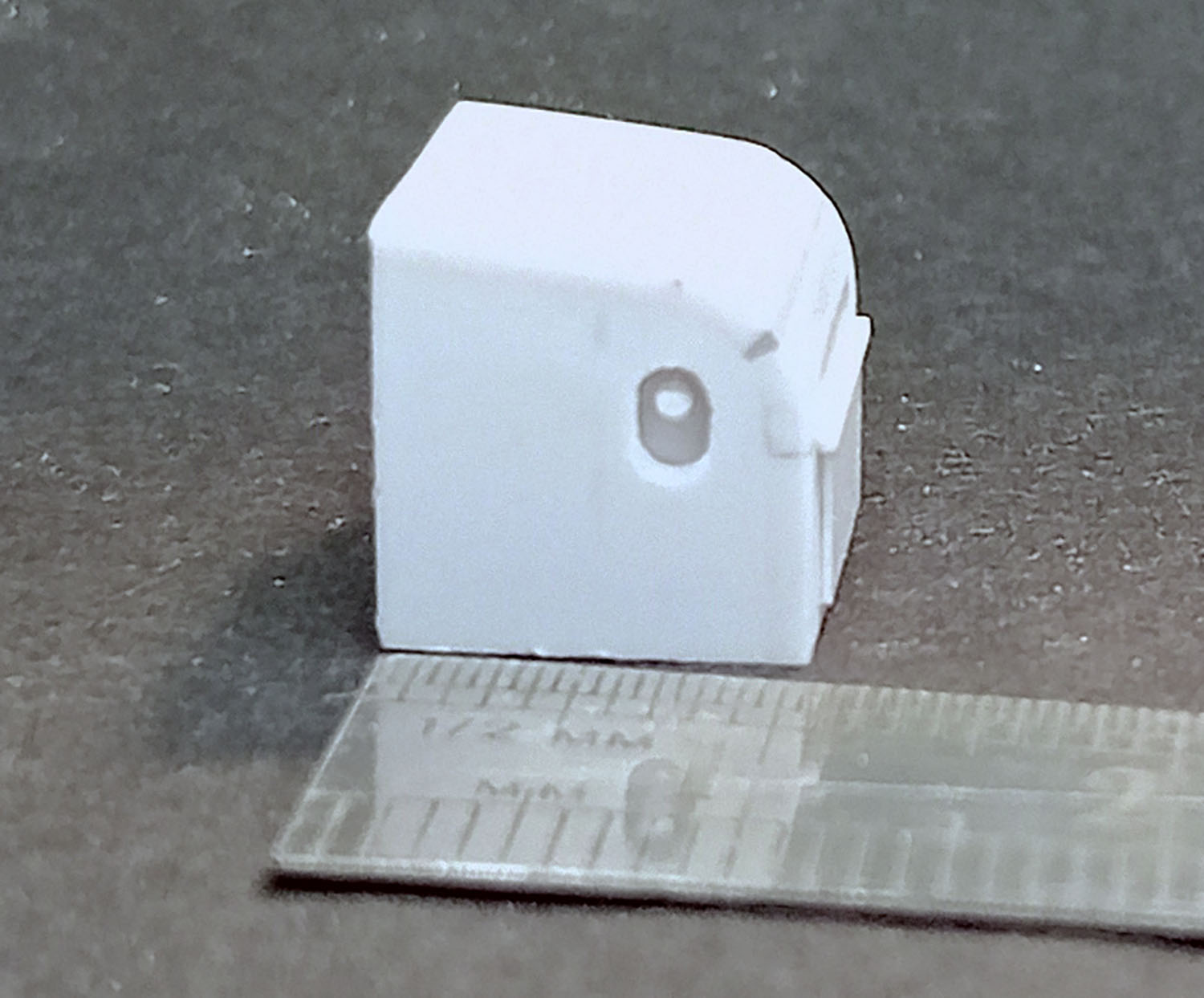

Pour ceux qui n'ont pas vu le capot arrière posé sur l'ongle de mon pouce :o mardi soir lors de la visioconférence, le voilà :

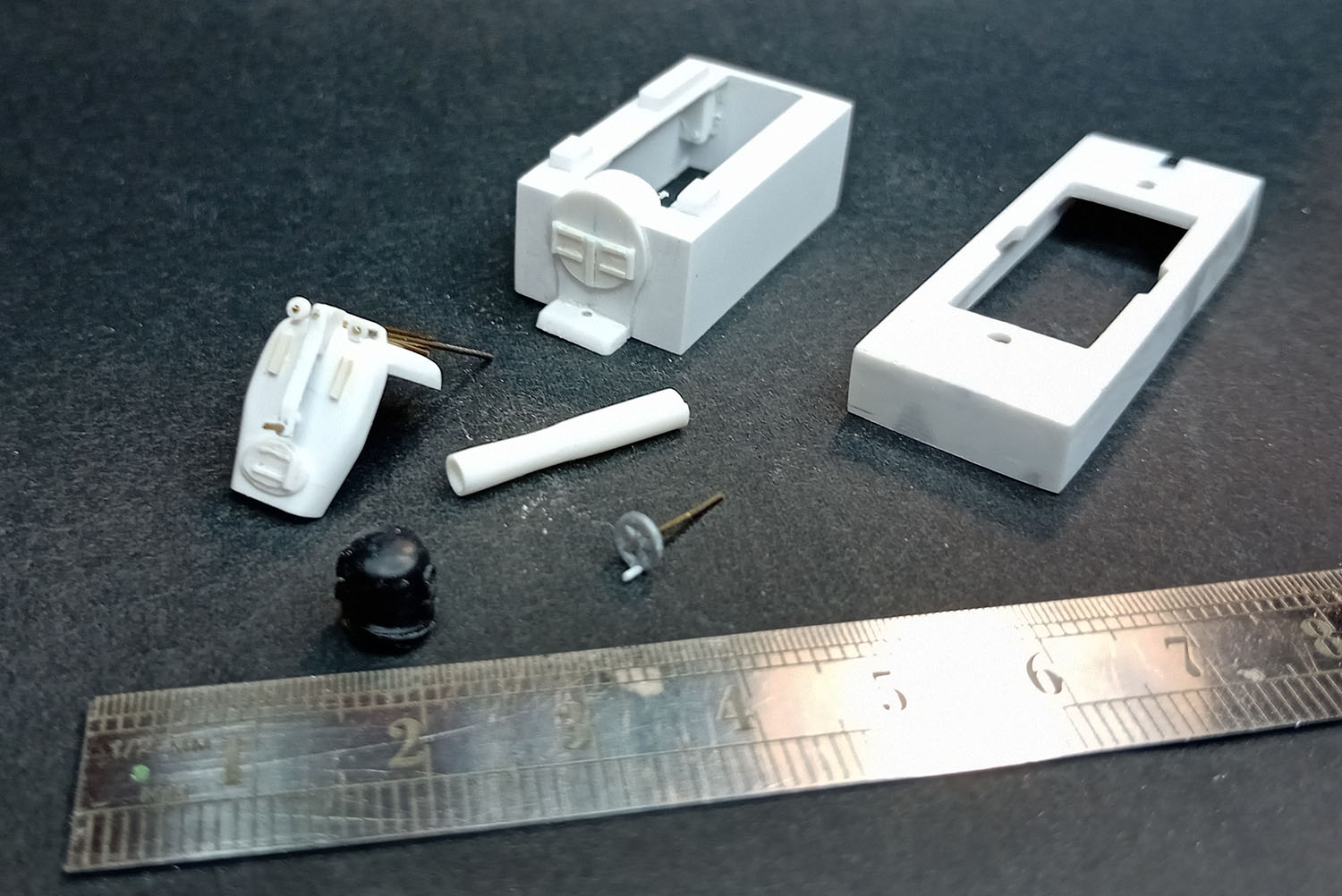

Voui, je fais les détails avant l'assemblage final, ils sont même réalisés à plat avant le collage des différentes pièces entr'elles. C'est nettement plus facile que lorsque tout le bazar sera monolithe, à mon avis.

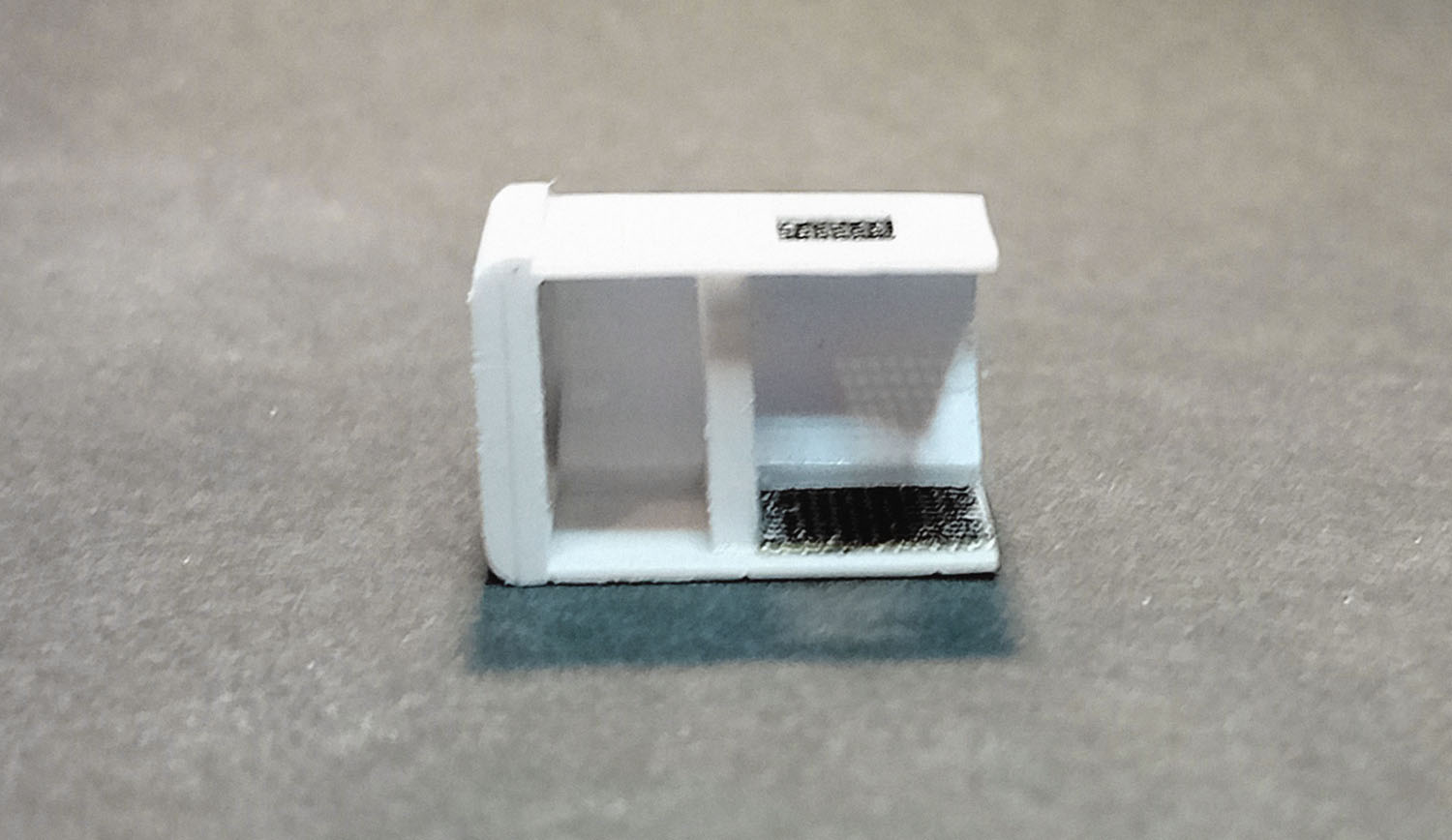

Le devant, creux, sera collé contre la cabine, le dessous comporte un passage pour le futur lest (calibre 12) et l'emplacement de la vis de fixation :

20240222_144930 copie.jpg

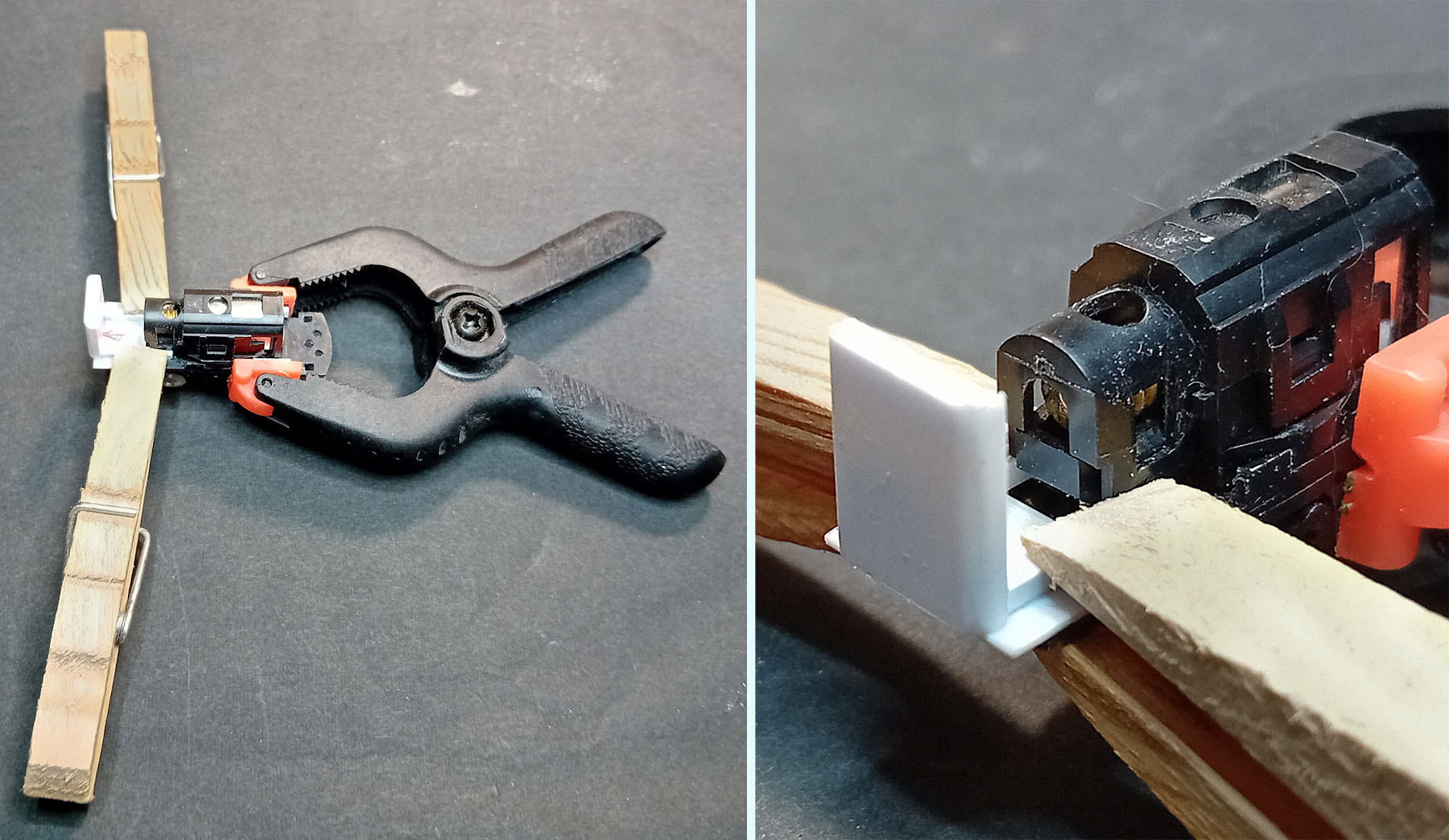

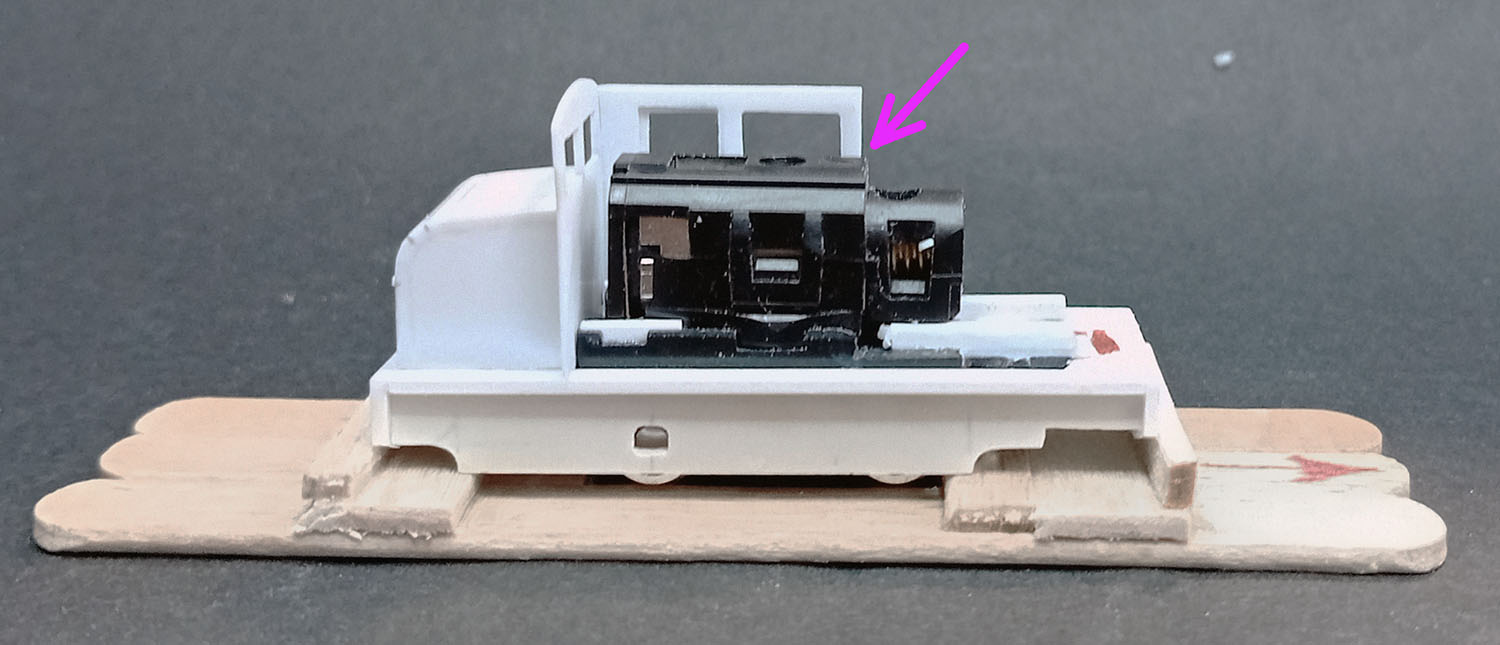

Comme j'en avais marre de tenir le châssis entre les pattes de derrière pendant que je me servais de celles de devant, j'ai constitué un berceau en bâtons de glace (le moment où il faut "nettoyer" le bâton de sa glace n'est pas le plus pénible :)) ).

20240222_144712 copie.jpg

L'évidemment central correspond aux 9 mm de l'écartement.

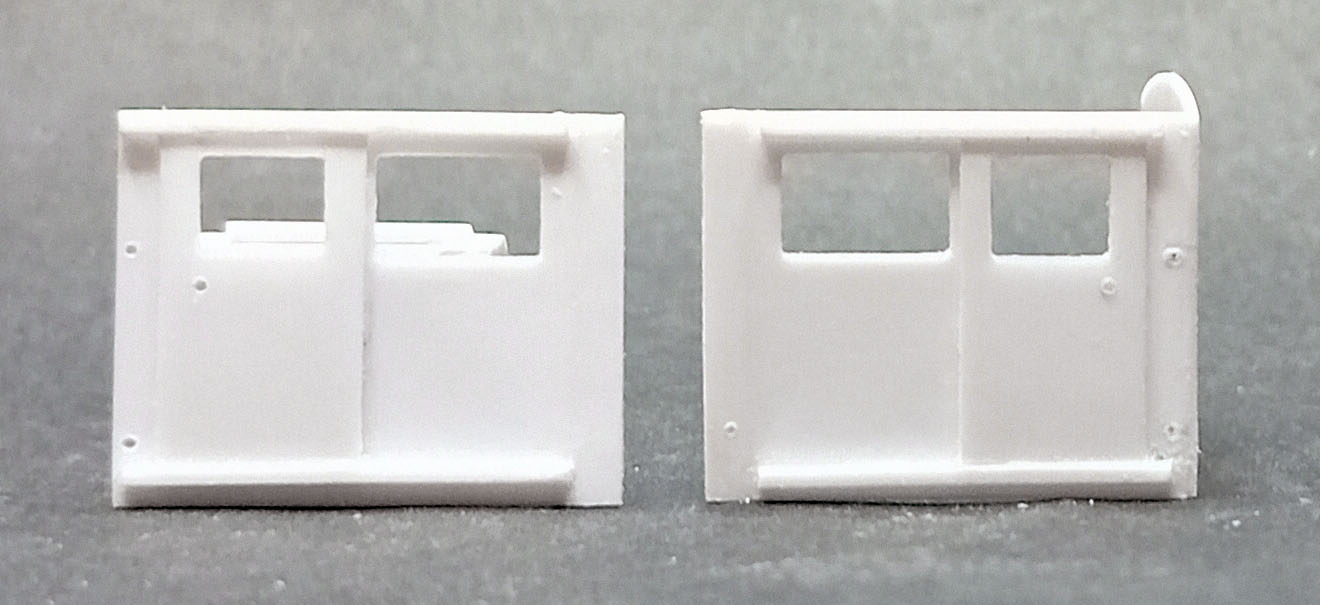

Après préparation des flancs de cabine, assemblage d'un premier "angle" et pose à sec du capot arrière pour voir ce que ça donne :


Mais, vu de profil, y'a un problème : l'avant de la cabine ne couvrira pas l'avant du bloc moteur !


Le problème vient d'une erreur de cotes tenant compte du recouvrement en angle des faces et des côtés, j'ai fait l'inverse de ce qu'il aurait fallu faire >:D 🤬...
Donc rallonges :


Va y avoir de la reprise de tôlerie, pas facilitée par le fait que portes et glissières sont déjà en place.
Bon, vais faire autre chose pour me calmer un peu...

À suivre...
Pat' ze rabbit 🐰
Franco Verzetti
Membre contributeur
Membre contributeur
Messages : 2221
Enregistré le : 03 juin 2008 15:59

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par Franco Verzetti »

Congratulation pour la recherche et la finesse des détails. :)
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

Merci m'sieur ;) .

Bon, je continue.

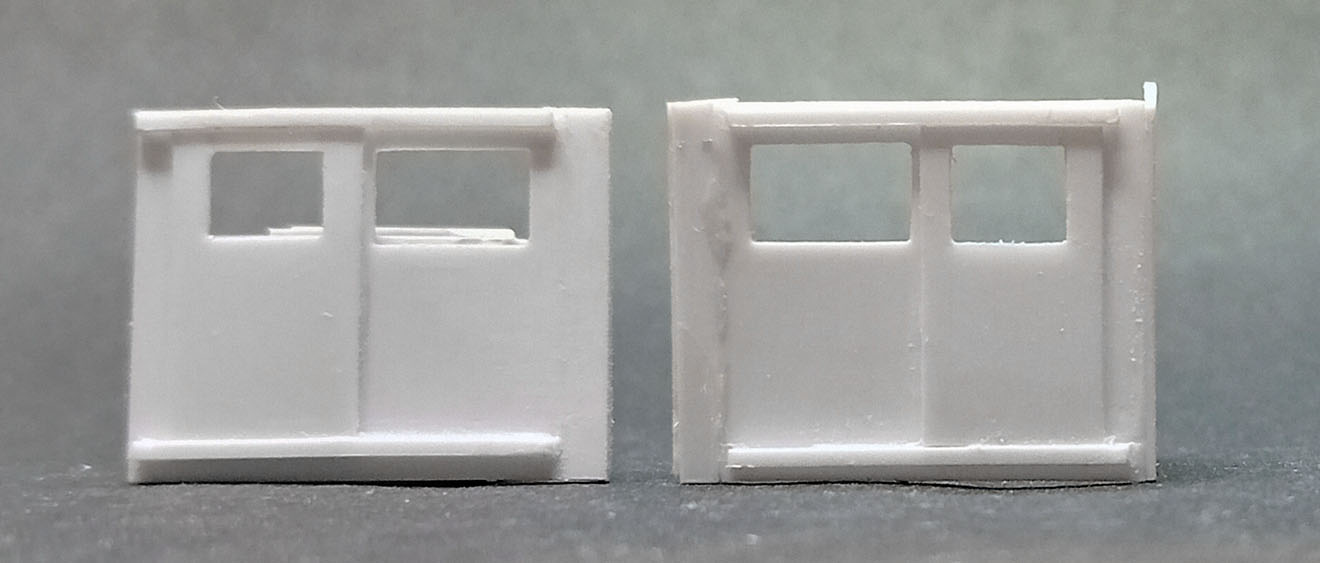

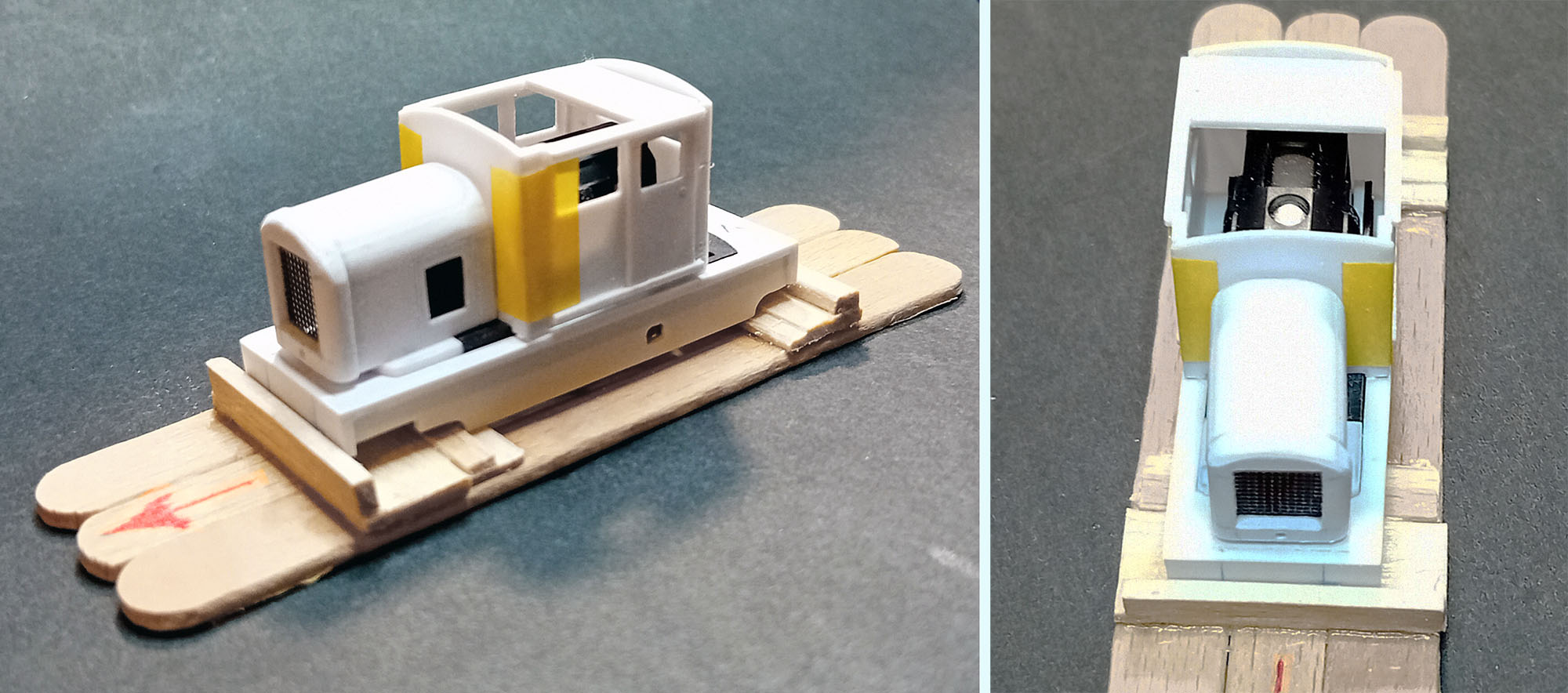

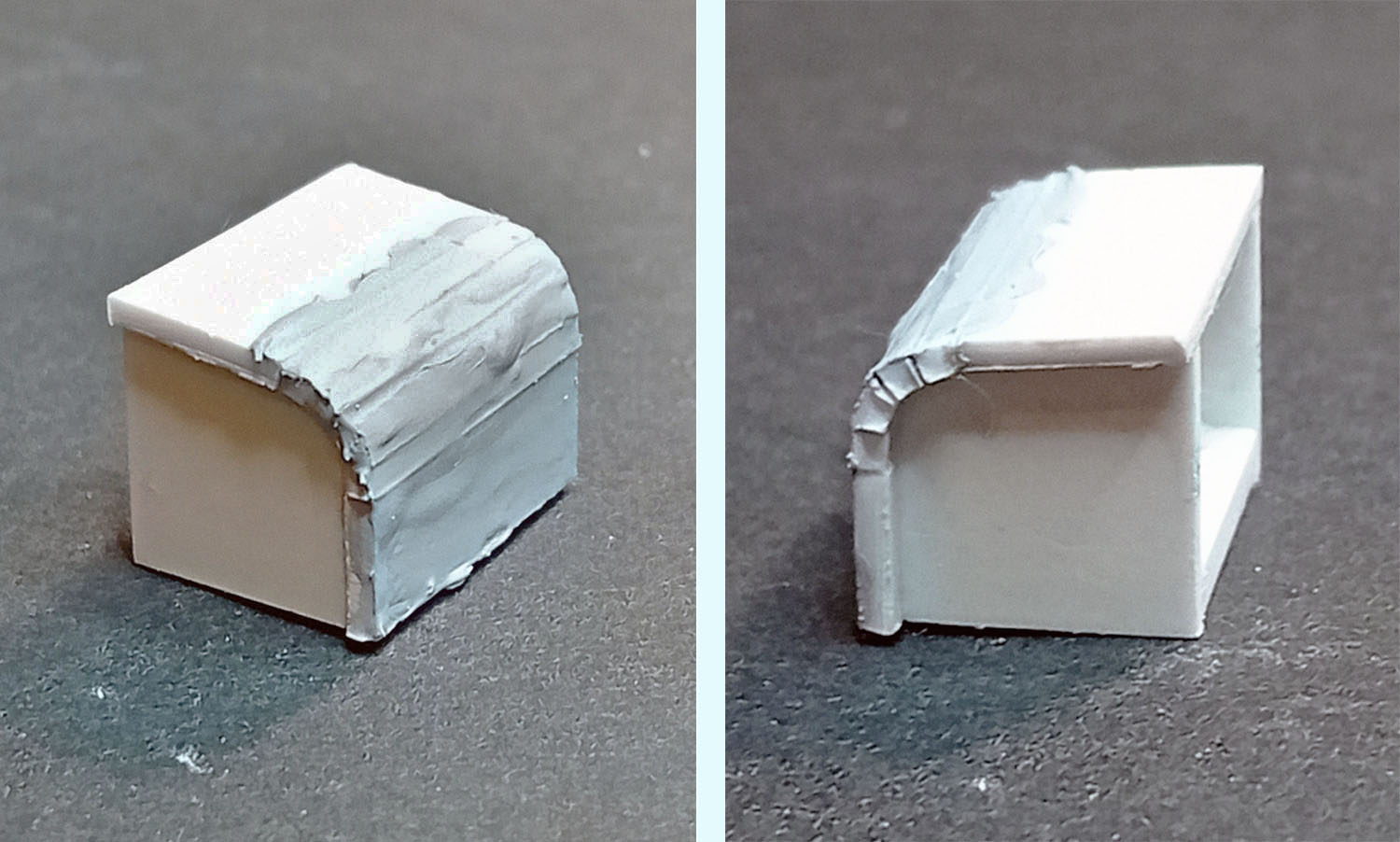

Traitement des "bouts de tôle" rajoutés, dont on voyait bien le raccord :


Finalement, à l'aide d'un micro-morceau de papier de verre 600, ça c'est bien passé :


J'en ai profité pour faire les trous pour les poignées de portes et mains montoires avant assemblage.
Au dos, vérification du bon positionnement des feuillures qui recevront un jour les vitrages des portes (les parois et portes sont en plastique de 0,5mm d'épaisseur) :


Ça va être un grand moment, ça aussi ::) ...

Et la suite au prochain épisode.
Pat' ze rabbit 🐰
Avatar du membre
oursduluberon
Membre contributeur
Membre contributeur
Messages : 1886
Enregistré le : 26 févr. 2008 19:05

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par oursduluberon »

Mais c'est mimi tout plein 🙂🙂🙂
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

Ah ça, pour être... mini...
Et mimi aussi.
Je vais le peindre en rose, tiens !
;D
Pat' ze rabbit 🐰
Avatar du membre
tyrphon
Administrateur
Administrateur
Messages : 2883
Enregistré le : 15 déc. 2006 08:40

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par tyrphon »

S'il n'y a pas de petits pois verts, ça n'ira pas !
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

Nan, seront pas verts : c'est pas assorti au rose :P .
Pat' ze rabbit 🐰
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋

Vous avez de la chance, il a plu toute la journée !!
Donc le capot avant.
D'abord, il a fallu que je taille dans la masse le dessus du capot, qui devait être le plus bas possible donc épouser l'arrondi du carter de vis sans fin. Travail de longue haleine, en grande partie réalisé à l'aide d'une lime ronde "pour les grands".
Il restera à mettre ça à la bonne longueur.
Les ensembles de 2 capots latéraux sont taillés dans du 0,5 mm d'épaisseur, et gravés :

20240224_172618 copie.jpg

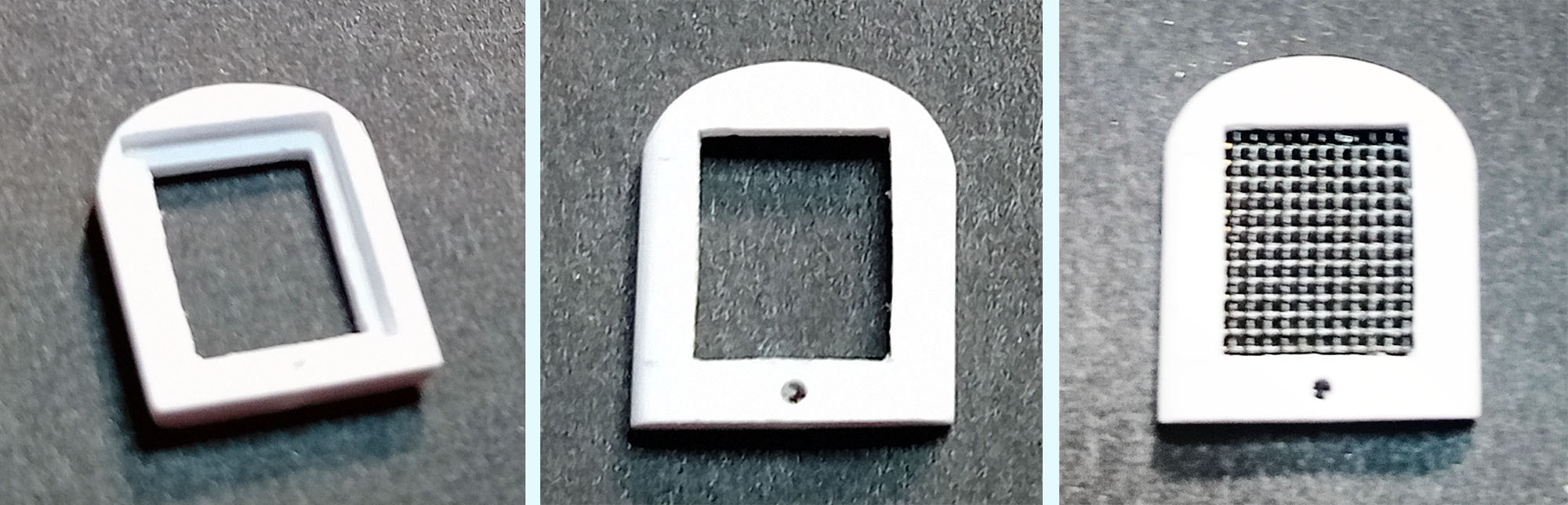

Je me suis amusé comme un petit fou à réaliser les panneaux grillagés latéraux, à l'aide de grilles provenant de plaques photogravées :

20240224_225630 copie.jpg

Oui, un peu de laiton ;D ...
Quand je pense que tout ceci va peut-être être empâté par la peinture :o ...
Assemblage avec quelques renforts, et préparation de la calandre :


La calandre est composée de 2 feuilles de plastique de 1 mm d'épaisseur, pour pouvoir créer une feuillure permettant la pose de la grille :

20240224_224651 copie.jpg

Il y a une heure, pose définitive de la calandre, juste dégrossie.

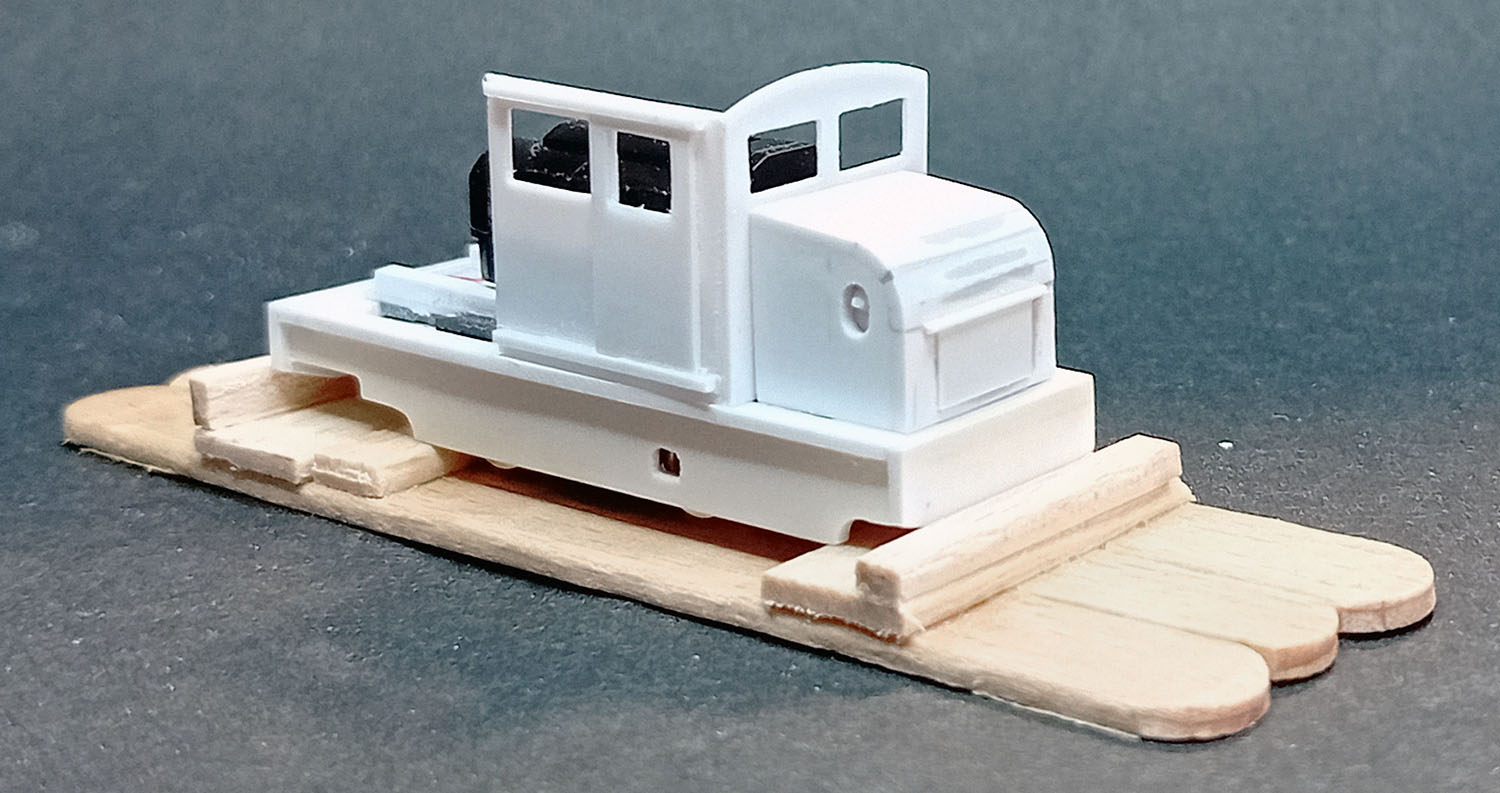

Et voilà ce que ça donne :

20240224_232233 copie.jpg

L'ensemble du capot est de travers, car il y a encore du ponçage à faire pour aligner tout ça, compris la calandre.
Vu de profil, ça sent la fin !


... mais qu'est-ce que le capot est haut !
Je vais pouvoir tracer les fenêtres avant de la cabine et terminé le collage, pour le moment provisoire (adhésif-cache).

Demain, ça ne devrait pas avancer : je suis de sortie "vieilles voitures".
J'ai prévu un modèle adapté aux conditions météorologiques :

79670embeddedImage copie.jpg
;D ;D ;D ;D
Pat' ze rabbit 🐰
Avatar du membre
le poète
Membre contributeur
Membre contributeur
Messages : 864
Enregistré le : 19 janv. 2010 21:54

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par le poète »

Euh, ça tiens suffisament la mer dans un coup de vent cet engin ?

Rafales prévues à 55 puis 75 km/h
le poète anonyme
HOe, HOm, HOf, OO9
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

Pas du tout !
Y'a eu des morts, ça a même été interdit pour les balades civiles dans les années '50.
Pat' ze rabbit 🐰
Avatar du membre
2ludin
Membre contributeur
Membre contributeur
Messages : 1192
Enregistré le : 25 sept. 2012 13:31

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par 2ludin »

👋
Bon dans un passé récent, on en était à finir le capot, qui donnait la forme des fenêtre avant.
Ben voilà :


Après, pose de la toiture.
Elle est réalisée dans une feuille de 0,3 mm, cintrée sur un manche en bois et "fixée" dans sa forme arrondie à l'eau très chaude.
Comme ça :


Voui, je sais, c'est trop grand, mais ça permet d'avoir le même rayon de cintrage d'un bord à l'autre, les extrémités ayant tendance à se remettre planes.
Vous avez de la chance, il a plu toute la journée !
Donc ce soir, j'en suis là :

20240229_232818 copie.jpg

Sur le toit, c'est pas des oreilles de Mickey, c'est le klaxon, une trompe tournée vers l'avant et l'autre vers l'arrière.
Tout ceci est un peu de travers car rien n'est collé et il y a encore quelques retouches à faire.
De profil, hop :


Le capot sera horizontal, évidemment
Demain, tempête : ça va avancer un max !
Pat' ze rabbit 🐰
Avatar du membre
tyrphon
Administrateur
Administrateur
Messages : 2883
Enregistré le : 15 déc. 2006 08:40

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par tyrphon »

Bravo le lapin ! J'aime bien quand il pleut... >:D
Dominique
Membre confirmé
Membre confirmé
Messages : 354
Enregistré le : 12 juin 2023 14:03

Re: Projet collectif 2024 - Le matériel roulant TTm de Patrick

Message par Dominique »

Super cool, surtout quand on imagine la taille de la petite bête. 👍👍
Amicalement à tous
Dominique Legros
Valbonne (06)
Répondre
