Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Je me suis lancé. Mais à cause du froid, 10° dans l'atelier je n'ai pas attaqué le châssis, et puis curiosité de modéliste, je voulais voir ce que c'était un kit en bois découpé laser. Alors, j'ai commencé à monter la caisse.
Pour éviter le découragement, j'ai commencé par monter les banquettes : il y en 16 .... 2 fois 6 doubles et 4 simples. Six doubles hier et six autres aujourd'hui, il me reste les 4 simples pour demain.
Comme c'est du bois, le montage est fait avec de la colle Cléopatre.

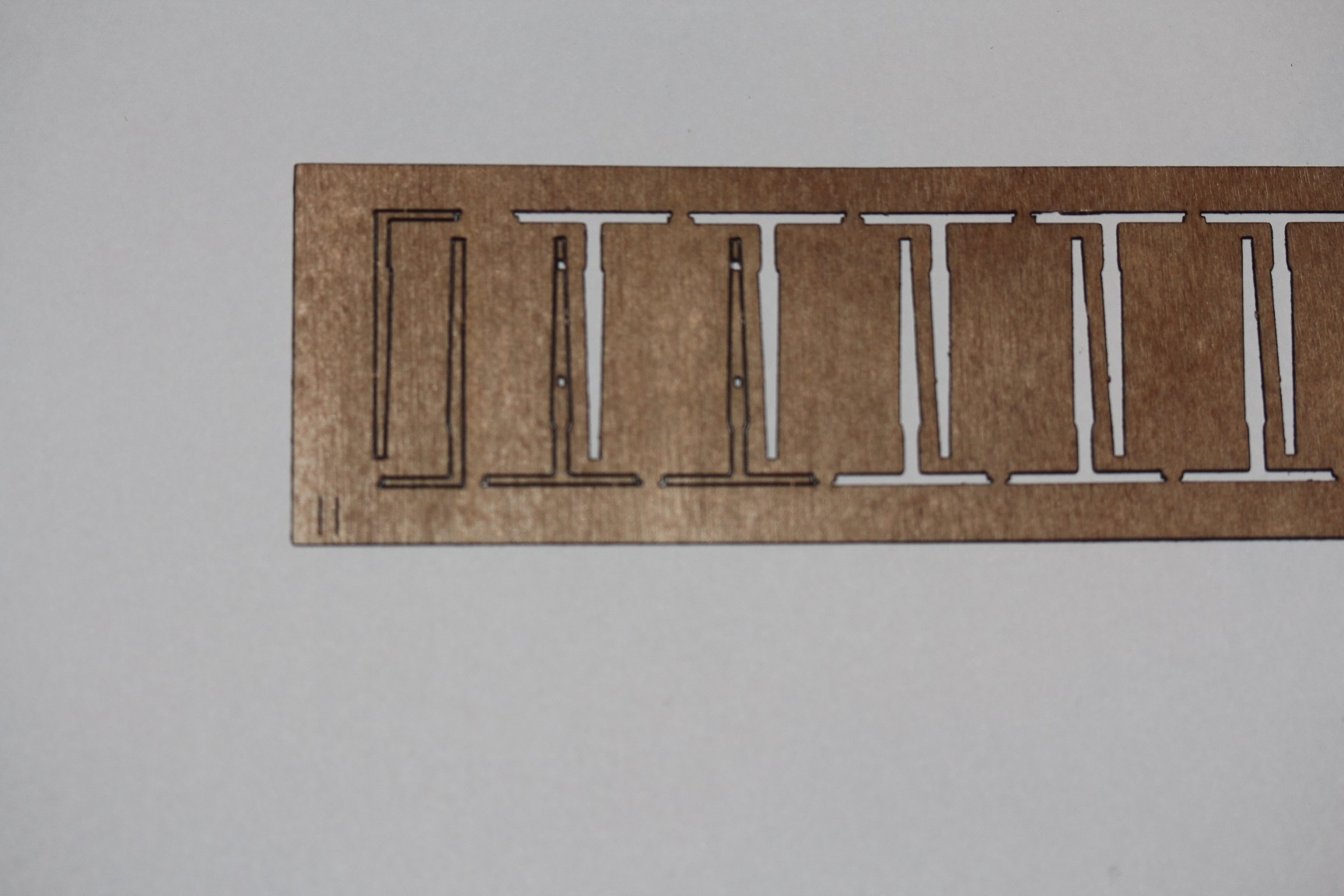

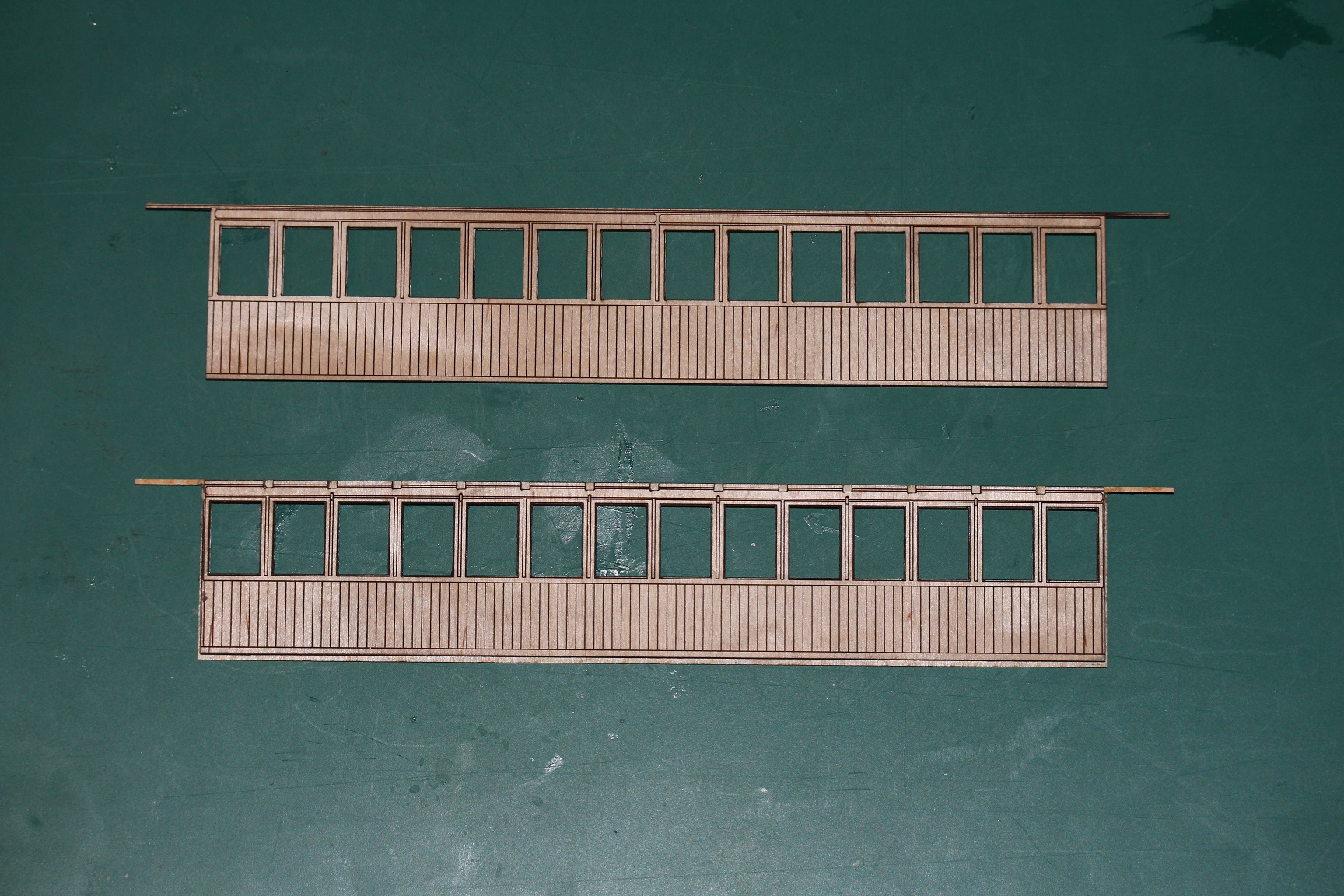

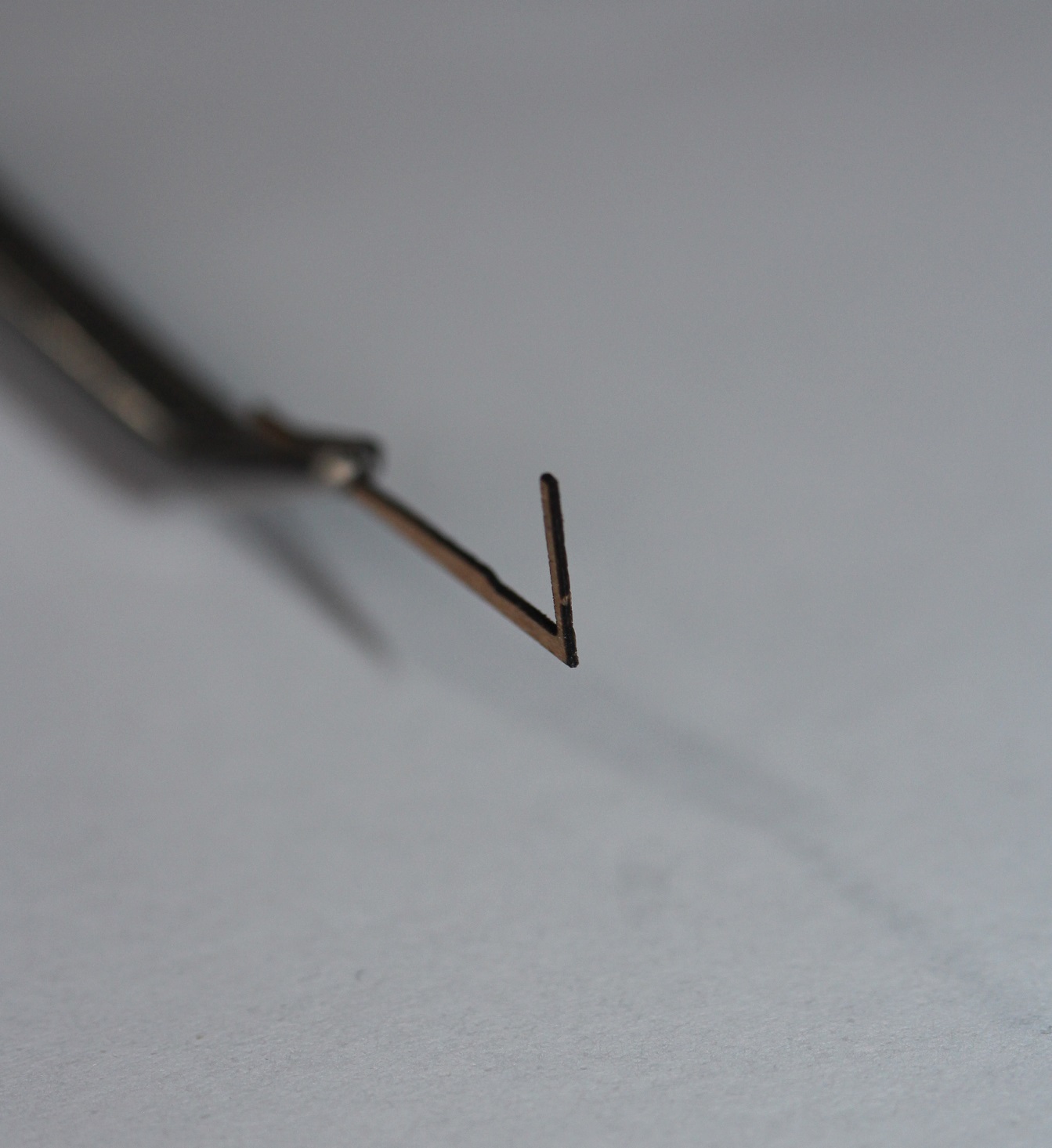

La découpe laser Aubertrain, c'est beau, très beau mais souvent les pièces sont trop fines ...et se brisent au niveau des trous. Si on retrouve le morceau, il est possible de le recoller en bonne place lors du montage...loupe et brucelles conseillées. Sinon une greffe en bois tirées des planches de découpe bouchera le trou. La cyano liquide est très utile pour consolider le montage, une fois la colle à bois bien sèche. Elle permet le ponçage du raccord.
[attachimg=1][attachimg=2][attachimg=4]

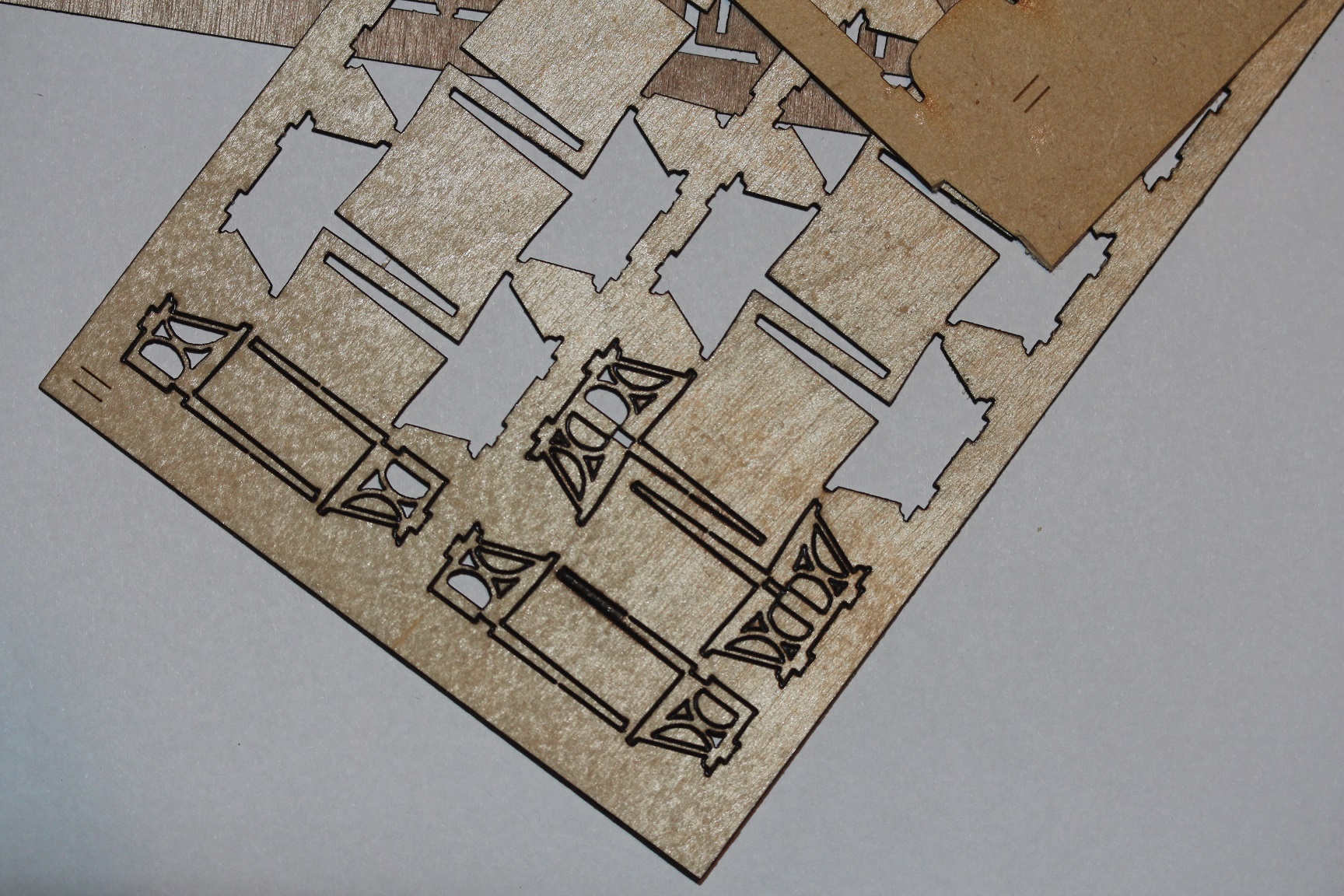

Pour une banquette double voici tout ce qu'il faut coller..
[attachimg=3]

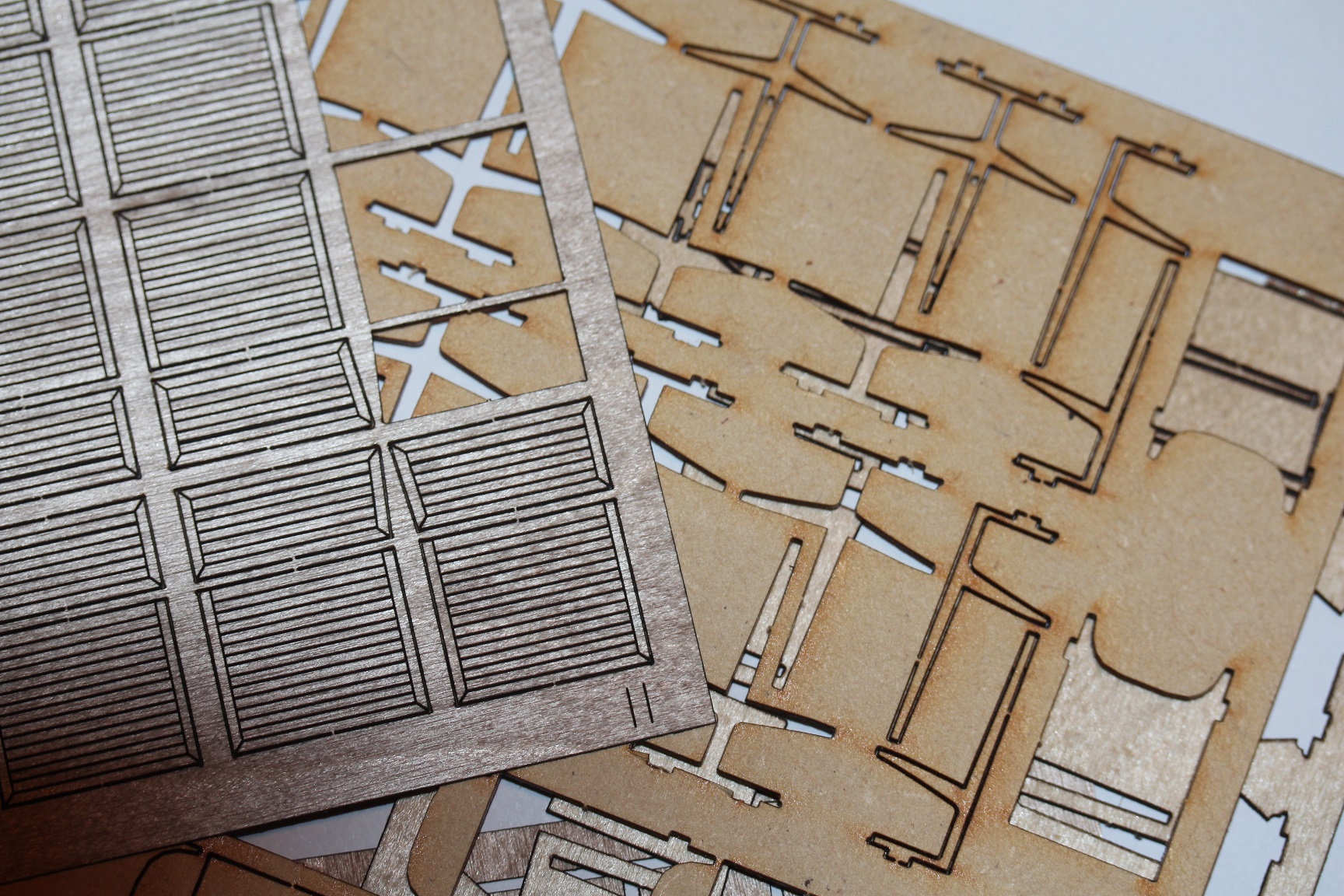

Et avec un peu de patience et quelques étapes intermédiaires, nous arrivons à obtenir une banquette, il ne reste plus qu'à lui mettre sa poignée coté couloir.
[attachimg=5][attachimg=6]
Fichiers joints
Modifié en dernier par mlm le 04 janv. 2017 20:28, modifié 1 fois.
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
oursduluberon
Membre contributeur
Membre contributeur
Messages : 1827
Enregistré le : 26 févr. 2008 19:05

Re : Les voitures Provence Aubertrain. La 2 ème classe

Message par oursduluberon »

Tres interessant et superbe resultat :D :D :D
De ce fait la suite est attendue avec impatience, et pas que par moi. ;) ;) ;)

Gerard
Le problème sur cette terre, c'est que les autres sont trop nombreux (Louis Scutenaire)
Franco Verzetti
Membre contributeur
Membre contributeur
Messages : 2031
Enregistré le : 03 juin 2008 15:59

Re : Les voitures Provence Aubertrain. La 2 ème classe

Message par Franco Verzetti »

Excuse moi l'ignorance mais quelle est l'échelle?
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Franco, excuse moi, je viens de corriger le titre. C' est du 0metrique
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
malletslm
Membre contributeur
Membre contributeur
Messages : 2383
Enregistré le : 05 nov. 2013 18:40

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par malletslm »

Très intéressant sujet... qui m'a donné envie de faire un tout sur le site "Aubertrain" pour me remettre la gamme 0m en mémoire !  :)
(non, je ne craquerai pas...  ::) )

Je n'avais pas réalisé que le fin aménagement intérieur est "tout bois" !
Jean Michel - galerie flickr
RailFrance
Membre contributeur
Membre contributeur
Messages : 929
Enregistré le : 30 oct. 2008 17:50

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par RailFrance »

Par contre avant de coller il est préférable de poncer les pièces pour retirer le noir des brulures du laser qui sont difficiles à masquer sous la peinture.
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Oui je suis d'accord avec toi.....mais pour certaines pièce, si tu ponces je ne sais pas ce qui va rester. ???
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
oursduluberon
Membre contributeur
Membre contributeur
Messages : 1827
Enregistré le : 26 févr. 2008 19:05

Re : Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par oursduluberon »

[quote="mlm"]
Oui je suis d'accord avec toi.....mais pour certaines pièce, si tu ponces je ne sais pas ce qui va rester. ???
[/quote]

De la sciure :D :D :D
Le problème sur cette terre, c'est que les autres sont trop nombreux (Louis Scutenaire)
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

:-\ :-\ :-\ :-\
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Avec les poignées......juste emboitées mais pas coller pour faciliter la peinture des banquettes.

[attachimg=1]
Fichiers joints
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
frankdestouesse
Membre contributeur
Membre contributeur
Messages : 702
Enregistré le : 20 août 2012 13:52

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par frankdestouesse »

[quote="mlm"]
mais pour certaines pièce, si tu ponces je ne sais pas ce qui va rester. ???
[/quote]

Oui, d'autant que la "brûlure" doit probablement pénétrer un peu en profondeur dans la matière, donc pour l'éliminer complètement ...  !
En tout cas, cette voiture semble avoir très belle allure (un coup à faire regretter notre jeune "greffier" de service de ne pas faire du Om  ;) )
Frank
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Elles existent en H0m ( ou elles vont sortir) mais notre pauvre Greffier à d'autres chats à fouetter si on peut dire
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
Y
Membre contributeur
Membre contributeur
Messages : 2314
Enregistré le : 27 déc. 2016 18:28

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par Y »

Avec un aménagement si détaillé, il faudrait presque laisser une face latérale amovible pour pouvoir admirer l'intérieur à la loupe.
quelques vidéos sur Viméo: https://vimeo.com/user114920550
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Je ponce la coupe :P :P :P
[attachimg=1]
peut être par ablation laser....en enlevant les atomes de carbone couche par couche...Sérieusement je vais essayer d'enrober le tout avec une couche de vernis avant peinture.
Fichiers joints
je ponce la coupe.jpg
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Dernière fournée de banquette: les 4 simples.
Il y a toujours 5 pièces a assemblées mais comme il n'y a pas de mains courantes, pas de trous qui fragiliseraient les pièces. Voici les 8 pièces constituant la banquette
[attachimg=1]
Fichiers joints
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
tram
Membre contributeur
Membre contributeur
Messages : 634
Enregistré le : 11 oct. 2008 14:23

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par tram »

Très belles voitures, je vois que le montage va exiger une certaine dextérité ( et une bonne dose de patience!)
Gilles Gayral
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

P...ng de M....e de kit, quel est c..qui a pu pondre une telle M..e.!!!!!! >:( >:( >:(
Mais mon cher Gilles,  pour nous autres modélistes, la patience n'est-elle pas une de nos qualités essentielle.  :-\ :-\ :-\
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
netmetrique
Administrateur
Administrateur
Messages : 3107
Enregistré le : 09 déc. 2006 20:16

Re : Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par netmetrique »

[quote="RailFrance"]
Par contre avant de coller il est préférable de poncer les pièces pour retirer le noir des brulures du laser qui sont difficiles à masquer sous la peinture.
[/quote]

Pour la pratiquer en particulier sur des meubles, la peinture du MDF est assez délicate car c'est un véritable buvard qui absorbe la peinture. Dans le cas de l'emploi de peinture à l'eau, celle-ci à tendance a faire gonfler les fibres en surface détériorant l'état de surface. De plus la couleur brune est assez difficile à masquer par la peinture.

Le plus simple est de bloquer la porosité par une application d'un fond dur non aqueux (cellulosique ou uréthane par exemple). Cette couche permettra d'enrober et fixer les poussières de suies formées par la découpe laser et facilitera l'application de la couche de peinture finale, celle-ci pouvant être alors sans problème une peinture aqueuse.
Bernard Marchand
Site Netmetrique
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

les traces laissées par le laser en particulier au niveau des joints entre les planches peuvent aider à renforcé le relief... maintenant les banquette à l'intérieur de la caisse il faut être drôlement fort pour aller voir de près une fois tout monter ;)
Modifié en dernier par mlm le 15 janv. 2017 15:46, modifié 1 fois.
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Un petit conseil...assembler d'abord les piétements des banquettes:15a, 15b, 15c. Puis une fois secs, les coller sur l'entretoise en carton-bois. Et quand c'est sec, finir en collant le dossier 15e et le siège 15f.
Pour les banquettes simples, attention car il en faut 2 droites et 2 gauche ! ! !
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1028
Enregistré le : 09 oct. 2012 07:22

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par Robert Goyvaerts »

[quote="netmetrique"]
[quote="RailFrance"]
Par contre avant de coller il est préférable de poncer les pièces pour retirer le noir des brulures du laser qui sont difficiles à masquer sous la peinture.
[/quote]

Pour la pratiquer en particulier sur des meubles, la peinture du MDF est assez délicate car c'est un véritable buvard qui absorbe la peinture. Dans le cas de l'emploi de peinture à l'eau, celle-ci à tendance a faire gonfler les fibres en surface détériorant l'état de surface. De plus la couleur brune est assez difficile à masquer par la peinture.

Le plus simple est de bloquer la porosité par une application d'un fond dur non aqueux (cellulosique ou uréthane par exemple). Cette couche permettra d'enrober et fixer les poussières de suies formées par la découpe laser et facilitera l'application de la couche de peinture finale, celle-ci pouvant être alors sans problème une peinture aqueuse.
[/quote]

C'est ce que je fais dans la réstauration des meubles. Quand c'est vraiment délicat à découper par exemple, comme des placages, je mets une couche d'epoxy très dilué avec de l'aceton. Après c''est dur et fort.
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Pour ce qui est du noir Mon cher Gérard, c'est pas de la sciure que je vais obtenir en ponçant mais du poussier....ça va me permettre de patiner le sol du dépot :-\ :-\ :-\
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Jeudi soir j'ai eu la flemme de sortir l'APN.....alors voici un extrait de la notice AUBERTRAIN décrivant le montage des flancs de la voiture. Ils sont en 3 parties, la face intérieure et la face extérieure et une âme en carton bois. Les fenêtres seront glissées entre les 2 faces et donc attention de ne pas mettre trop de colle qui pourrait remplir la feuillure.
[attachimg=1]

Le carton bois "absorbe" la colle de façon différente selon la face qui est encollée aussi prendre le soin de mettre le flanc "sous presse"  pendant le séchage pour éviter que ne se cambre....
Coller d'abord la face intérieure sur l'âme en carton bois. Cela se fait très bien en se servant d'une règle pour aligner les bords inférieurs et les 2 bouts. On laisse sécher sous presse. Penser à nettoyer les feuillure pour le vitrage...
On recommence pour la face extérieure....mais la règle servira à aligner les hauts des 2 morceaux. Se caler en longueur sur les 2 traverses soutenant le toit au niveau des plateformes. Séchage à nouveau sous presse .
[attachimg=2]
A chaque bout , il doit rester une feuillure pour le collage du panneau d'extrémité.
Fichiers joints
Modifié en dernier par mlm le 07 janv. 2017 09:53, modifié 1 fois.
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Avatar du membre
mlm
Membre contributeur
Membre contributeur
Messages : 5067
Enregistré le : 09 déc. 2006 22:59

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par mlm »

Robert c'est quoi ton expoxy.....est ce cela ne pourrait pas servir de colle une fois dilué en s'infiltrant dans les interstices. Car le problème à bois, c'est que si tu prends de la colle à prise rapide pour les morceaux long, elle est quasiment sèche à un bout quand tu as encollé ....et on ne peut pas en mettre de trop .
Et la colle à prise lente elle mets trop de temps à séchée.
Un 0men con..., confit..., confiné et pour finir déconfit ... !
Robert Goyvaerts
Membre contributeur
Membre contributeur
Messages : 1028
Enregistré le : 09 oct. 2012 07:22

Re : Les voitures Provence Aubertrain en 0metrique : La 2 ème classe

Message par Robert Goyvaerts »

Ce que j'utilise, c'est ça dilué avec l'acetone.  Mais ça prends aussi 24 heures de secher. Par contre, pour durcir, ça n'a pas d'importence. Le collage se fait après  le durcissement des pièces.


http://resiplast.be/multipox-colle-pour ... e/?lang=fr

Tu peux télécharger le spécifications.

l’épaississement des liquides se fait avec ça.

http://resiplast.be/resitix/?lang=fr
Modifié en dernier par Robert Goyvaerts le 07 janv. 2017 12:14, modifié 1 fois.
