J'ai hésité à parasiter le fil de Bernard.
Et puis je me suis dit qu'il valait mieux démarrer un fil sur les balbutiements, erreurs et enfin réussites des apprentis imprimeurs 3 D.
Nous y pourrons être solidaires dans l'adversité.
Je me suis équipé d’une imprimante Anycubic photon S.
Il y a de nombreux forum qui consacrent des fils à la Photon. Tout n’est pas applicable à la photon S, mais ça fournit des points de repère.
J’ai commencé quelques essais. Comme je n’ai aucune pratique de la modélisation 3D, j’ai commencé avec des fichiers glanés sur le net.
Les résultats sont variables. Les programmes de génération  automatique des supports ne sont qu’une aide pour se lancer.
Il faut adapter les structures proposées aux modèles que l’on veut tirer.

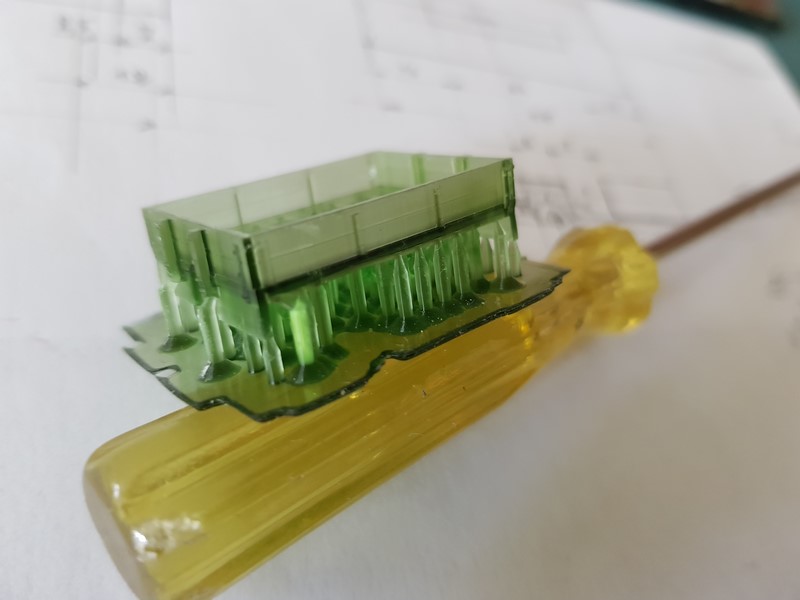

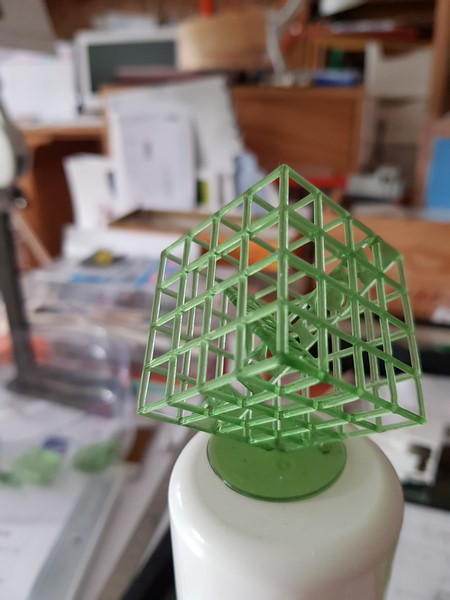

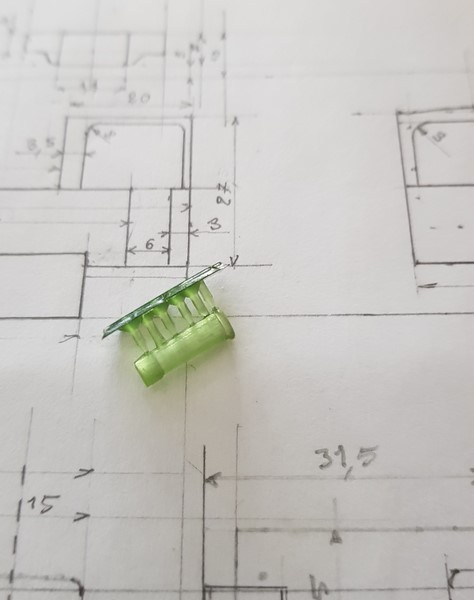

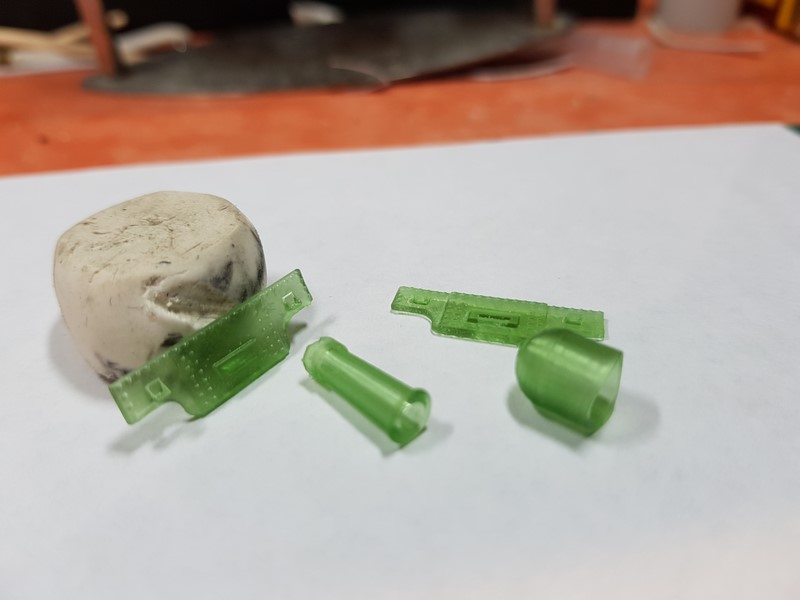

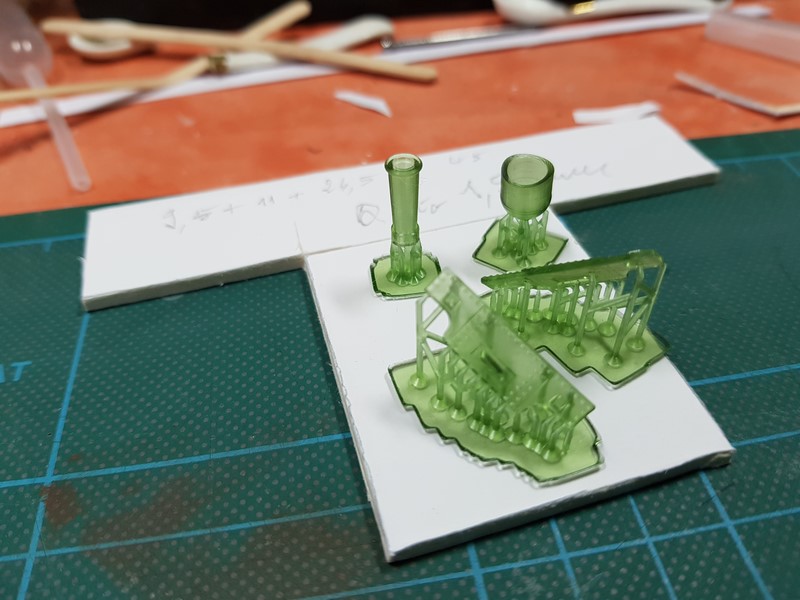

Voici quelques résultats
.[attachimg=1]

[attachimg=2]

[attachimg=3]

[attachimg=4]

Un peu brut de décoffrage

Yves

[Yves 89]

Il y a de l’expérience à acquérir en pensant sérieusement à la manière dont les strates s’empilent et la logique du système.

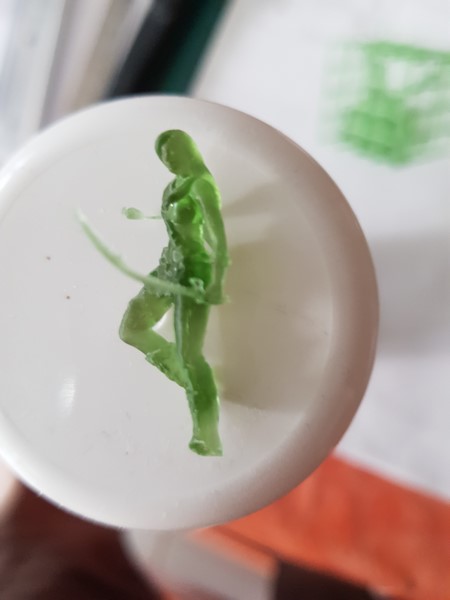

J’ai mis un moment à comprendre pourquoi la figurine de jeu de rôle que j’avais imprimé avait un bras atrophié.
J'avais supprimé un support qui venait soutenir le bras. Je trouvais que la trace que le support laisserait serait difficile à effacer sur un élément aussi fin.
C'était une étourderie: sans support, les premières strates de résine du dessous de l'avant bras étaient reliées à... rien. Donc je les ai retrouvées (si on peut dire) au fond du bac de résine.
Pour la modélisation, je me suis orienté vers free cad.
C’est gratuit et cela semble assez complet. J’ai trouvé des tutoriels plutôt bien fait et ça a joué un rôle dans mon choix.
le chemin va être long!


Yves

[Franco Verzetti]

Pour la modelisation je suis un adepte de Rhino dont je retravaille pes pièces avec "Preform", au moment je ne me suis équipé d'une imprimante mais ça me permet de donner à mon imprimeur les "fichiers d'impression" comme je les veux.

[Bernard JUNK]

Je me suis équipé d’une imprimante Anycubic photon S.

Bienvenue au club !

[chris31]

FreeCad est un excellent logiciel de conception 3D.
Il comporte des modules qui n'ont pas grand intérêt pour notre hobby, mais qui peut le plus peut le moins.
Pour l'impression, j'utilise toujours ma UP + 2 à fusion de fil. J'utilise de l'ABS plutôt que du PLA parce que l'ABS peut être collé et usiné, notamment taraudé.
Je ne me suis pas lancé dans la résine car j'ai quelques doutes sur la pérennité de ce produit. Je n'utilise l'impression 3D que de façon sporadique et je ne sais pas si je pourrait retrouver un état correct au bout d'un mois.
C'est comme pour les imprimantes, ça ne s'use pas que si l'on s'en sert, au contraire.

[mlm]

Comme quoi le confinement à du bon... on a du temps pour soi. Je prépare le fauteuil pour suivre les expérience d'Yves

[Yves 89]

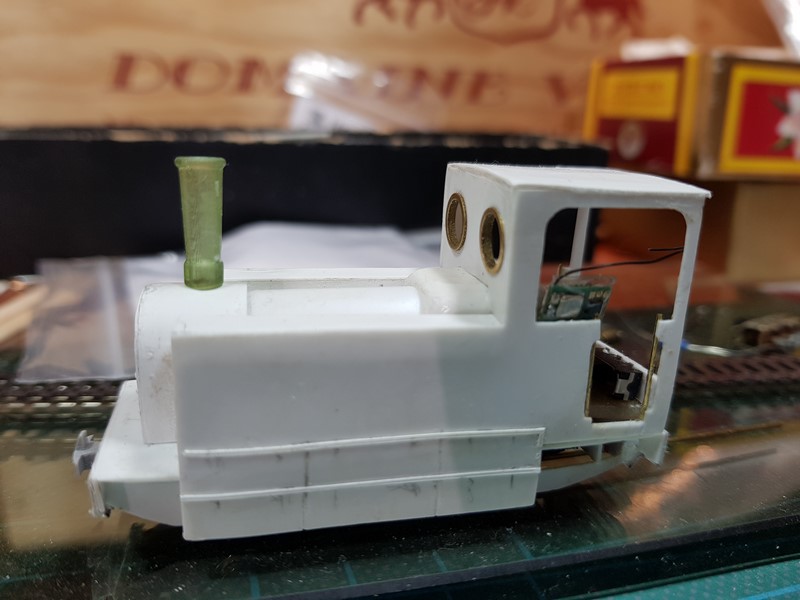

Après quelques tâtonnements et reproductions d’objets bizarres proposés dans les premiers tutos, j’ai pu modéliser et réaliser une cheminée pour la  030 LEMINIHIC.

[attachimg=1]

[attachimg=2]

Mes tentatives de tournage sur une perceuse n’avait donné… que des soucis.

Je progresse doucement dans les tutos. Mais je n’ai pas encore trouvé la technique pour les lignes de rivets.
Les positionner un par un, c’est long et fastidieux.
Il doit y avoir plus astucieux avec free cad.

[mlm]

THE RIVETER NWSL....  sinon les rivets à coller sous forme de transfert (micromark) surtout si c'est du H0e ou du 009

[mlm]

Les rivets " transferts" , c'est chez ARCHER . et le site internet est de mémoire:

http://www.archertransfers.com

Tu dois en trouver aussi chez Micromark.

Elle est toute mignonne ta petite  Blanc Misseron

[tyrphon]

Tu quoque, mi Presidenti!

Notre président passe à son tour du côté obscur de la force!


[attachimg=1]


Au secours, Monsieur Lapin!!!!

[tyrphon]

Ah, pardon, j'avais oublié un détail :

[attachimg=1]


A part ça, elle est mimi tout plein, ta Blanc-Misseron !

[2ludin]

Gné

[chris31]

Après quelques tâtonnements et reproductions d’objets bizarres proposés dans les premiers tutos, j’ai pu modéliser et réaliser une cheminée pour la  030 LEMINIHIC.
...
Je progresse doucement dans les tutos. Mais je n’ai pas encore trouvé la technique pour les lignes de rivets.
Les positionner un par un, c’est long et fastidieux.
Il doit y avoir plus astucieux avec free cad.

Lorsque j'ai besoin de répéter plusieurss fois le même volume, je reviens à mes premières amours, d'avant que je ne connaisse Freecad : OpenSCAD.
C'est, comme il se présente lui-même : The Programmers Solid 3D CAD Modeller. Et programmeur ça a été mon métier pendant un assez long temps.
Et, miracle, il y a un module OpenSCAD dans Freecad

Pour obtenir cela :

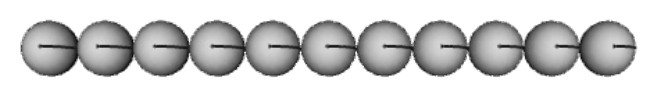

[attachimg=1]

Il faut faire ceci :

• Choisir le module OpenSCAD,  ;
• Dans le nouveau menu OpenSCAD lié à ce module choisir Add OpenSCAD elements.…
• Dans la fenêtre Tasks, se trouve un éditeur, y rentrer le code suivant et faire Add.

Code : Tout sélectionner

for  ( k = [ 0:10 ] ) {
	translate ( [2 *  k,  0, 0 ] )
		sphere (1);
}

Pour ma part, j'utilise d'abord OpenSCAD qui, dans sa console, indique si le code est correct ou pas lorsque l'on fait visualiser.
J'ai choisi une sphère car c'est à peu près ce que l'on voit d'un rivet. Il suffit de le placer au bon endroit pour que l'on ne voit que le sommet.
Il y a un paramètre à modifier pour que la sphère ait plus de faces, je te laisse le chercher dans la doc d'OpenSCAD qui est très bien faite.
Bon rivets.

[Yves 89]

Du côté obscure de la force, c'est pas plutôt la découpe laser qui a la cote?

Merci Michel, mais je préfère trouver une solution qui fasse "bonne impression".
Je vais regarder du côté de la solution de Chris.
Je suis loin d'avoir épuiser les ressources du logiciel.
Quand je vois des tutos faits pour des sections techniques de collège, j'ai l'impression que les gamins font des trucs plus rigollots qu'à une époque.

[mlm]

si tu veux faire une caisse imprimée 3d c'est une solution mais grossit un peu tes rivets si tu veux qu'ils ressortent.

[Yves 89]

Je pense qu'au 1/87, il faut en rester au plus gros rivets, comme sur les traverses d'attelage.

[chris31]

Je me suis moi-même aperçu que certains détails devaient être grossis pour rester visible.
C'est également vrai pour les bâtiments.

[netmetrique]

Un petit document qui rendra service aux imprimeurs débutants (et pas seulement débutants d'ailleurs) pour les aider à positionner leurs supports :

AddingSupportsForSLA3DPrinters-v1

C'est en anglais, mais même pour ceux qui ne sont pas très familier avec cette langue, les images parlent d'elles-même.

[tyrphon]

Je ne suis pas toujours favorable au grossissement des détails pour les faire ressortir.

Ça dépend si on les estimes essentiels pour l'aspect de l'objet.
Les gros rivets d'une traverse de choc, sans doute.
Les petits rivets d'un toit de Billard, recouverts par la peinture, bof...
Pour ma part, je ne les ai jamais remarqués, et il a fallu que je voie le prototype REE (au 1/87!) pour m'apercevoir qu'il y avait des joints et des rivets sur le toit. Certes, ils ont été scannés sur un engin réel, mais qui les remarquera? Et sont-ils les mêmes sur tous les A80D?

[Yves 89]

Merci Bernard
C'est bien utile, j'ai découvert la pertinence de certains de ces conseils, the hard way.
Comme Jean Pierre, je pense que beaucoup de rivets ne doivent pas être représentés( en particulier en HO). Ils n'apparaissent sur les photos que sous certains angles et éclairages particuliers. Par contre, d'autres sont bien visibles sur tous les clichés, il faut qu'ils soient perçus. Et là... suivant les techniques employées on peut sans doute être amené à tricher un peu pour obtenir le résultat voulu.
Échelle exacte rigoureusement respectée ou effet visuel réaliste?

[mlm]

Effet visuel ....

[mlm]

Pour les "Imprimeurs Solitaires" : un petit châssis de wagon en 009

https://www.thingiverse.com/thing:4499093

[Franco Verzetti]

Merci Bernard
C'est bien utile, j'ai découvert la pertinence de certains de ces conseils, the hard way.
Comme Jean Pierre, je pense que beaucoup de rivets ne doivent pas être représentés( en particulier en HO). Ils n'apparaissent sur les photos que sous certains angles et éclairages particuliers. Par contre, d'autres sont bien visibles sur tous les clichés, il faut qu'ils soient perçus. Et là... suivant les techniques employées on peut sans doute être amené à tricher un peu pour obtenir le résultat voulu.
Échelle exacte rigoureusement respectée ou effet visuel réaliste?

C'est une question à réponse multiple ..... et hazardeuse, par example si tu ne mets pas les rivets sur la coté d'une caisse à eau, il y aura surement quelqu'un qui te reprochera parce que le toles du prototype étaient rivetées et pas soudées ....

[tyrphon]

Peut-être, mais je pense être maintenant assez grand pour oser répondre ce que j'en pense .

[Yves 89]

Oui... je ne suis suis pas aussi productif que certains!
Mais, le logiciel de dessin 3D, ça rentre doucement. Les tutos ne sont pas mal fichus. Mais c'est comme les recettes des grands chefs, il manque juste ce qui va sans dire pour les spécialistes.
A titre d'exemple: un dôme vapeur. C'est tout simple, un solide de révolution dont on évide l'extrémité cylindrique par un cylindre du diamètre de la chaudière.
C'est vite fait, ou presque. Je suis content, j'ai un beau dessin 3D, conforme à mes attentes, au format de Free Cad.
Il ne reste plus qu'a l'exporter en format STL pour l'envoyer dans le logiciel de saucissonnage pour l'impression.
Surprise! l'évidement qui apparait dans Free Cad n'est pas pris en compte.
Retour sur les tutos... je ne vois pas le problème. Finalement, après moult tâtonnements, il manquait un clic de validation qqpart.

J'ai quand même obtenu quelque chose.

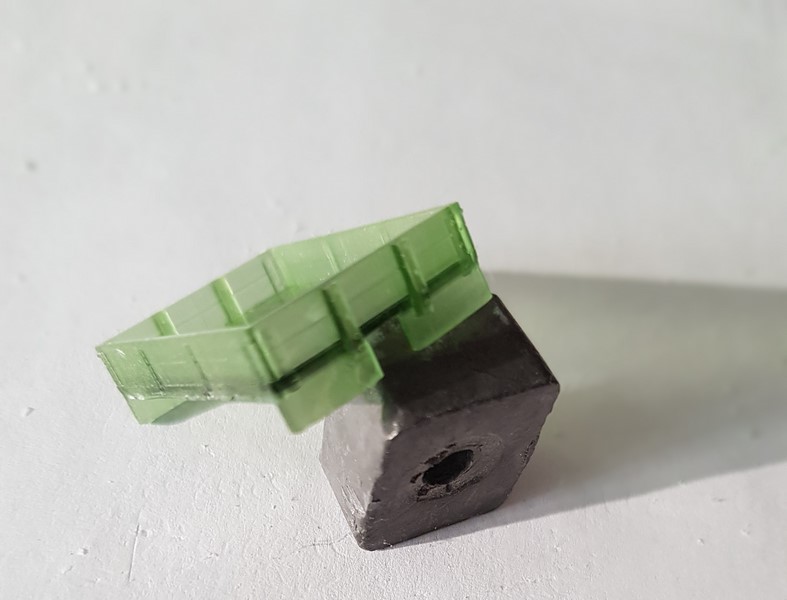

2 traverses de tamponnement, une cheminée et un dôme brut de décoffrage


les mêmes un peu nettoyés

Pour les rivets, je me classe plus dans les impressionnistes que dans les hyper réalistes
